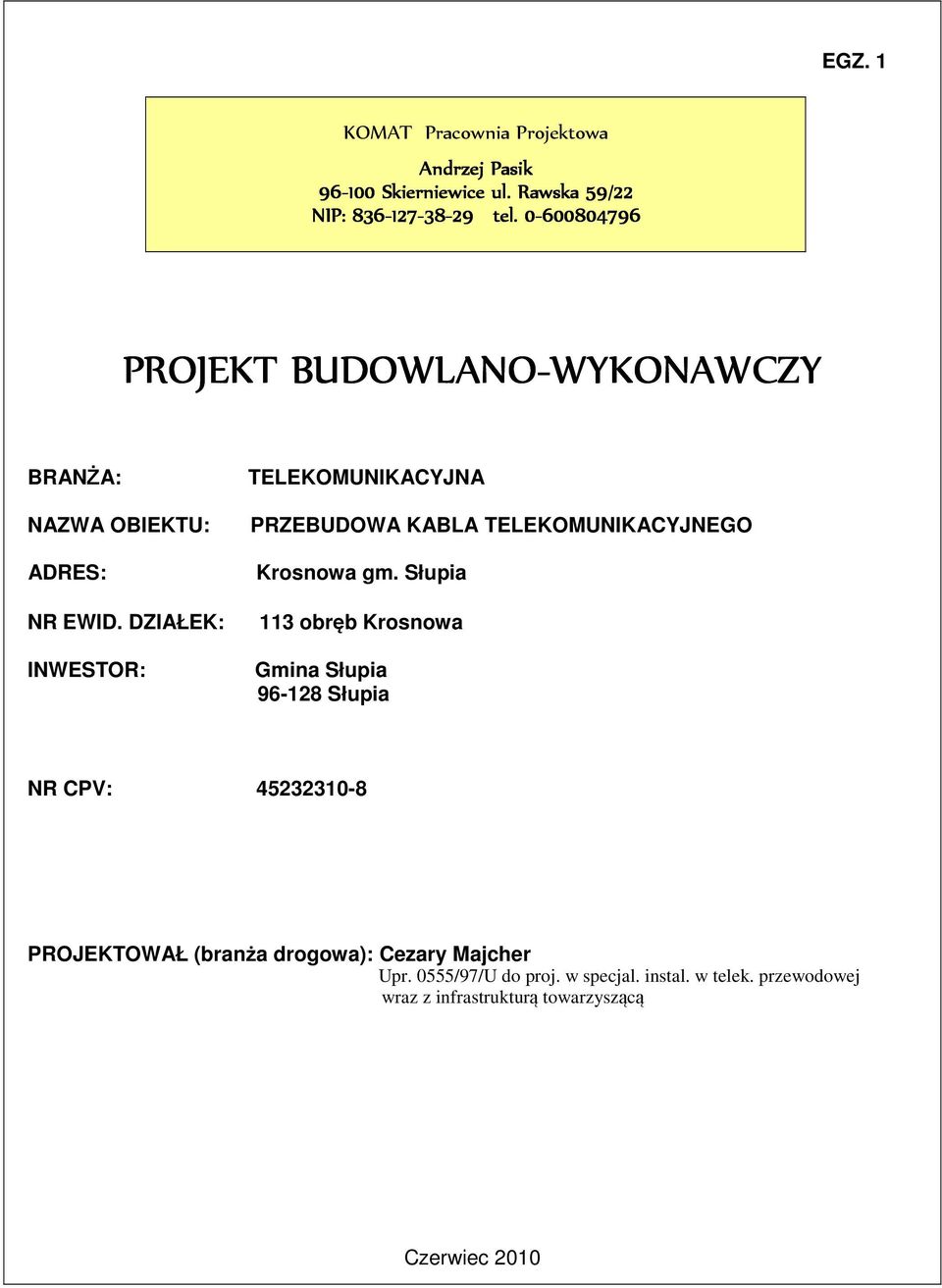

1 EGZ. 1 KOMAT Pracownia Projektowa Andrzej Pasik Skierniewice ul. Rawska 59/22 NIP: tel PROJEKT BUDOWLANO-WYKONAWCZY WYKONAWCZY BRANŻA: NAZWA OBIEKTU: ADRES: NR EWID. DZIAŁEK: INWESTOR: TELEKOMUNIKACYJNA PRZEBUDOWA KABLA TELEKOMUNIKACYJNEGO Krosnowa gm. Słupia 113 obręb Krosnowa Gmina Słupia Słupia NR CPV: PROJEKTOWAŁ (branża drogowa): Cezary Majcher Upr. 0555/97/U do proj. w specjal. instal. w telek. przewodowej wraz z infrastrukturą towarzyszącą Czerwiec 2010

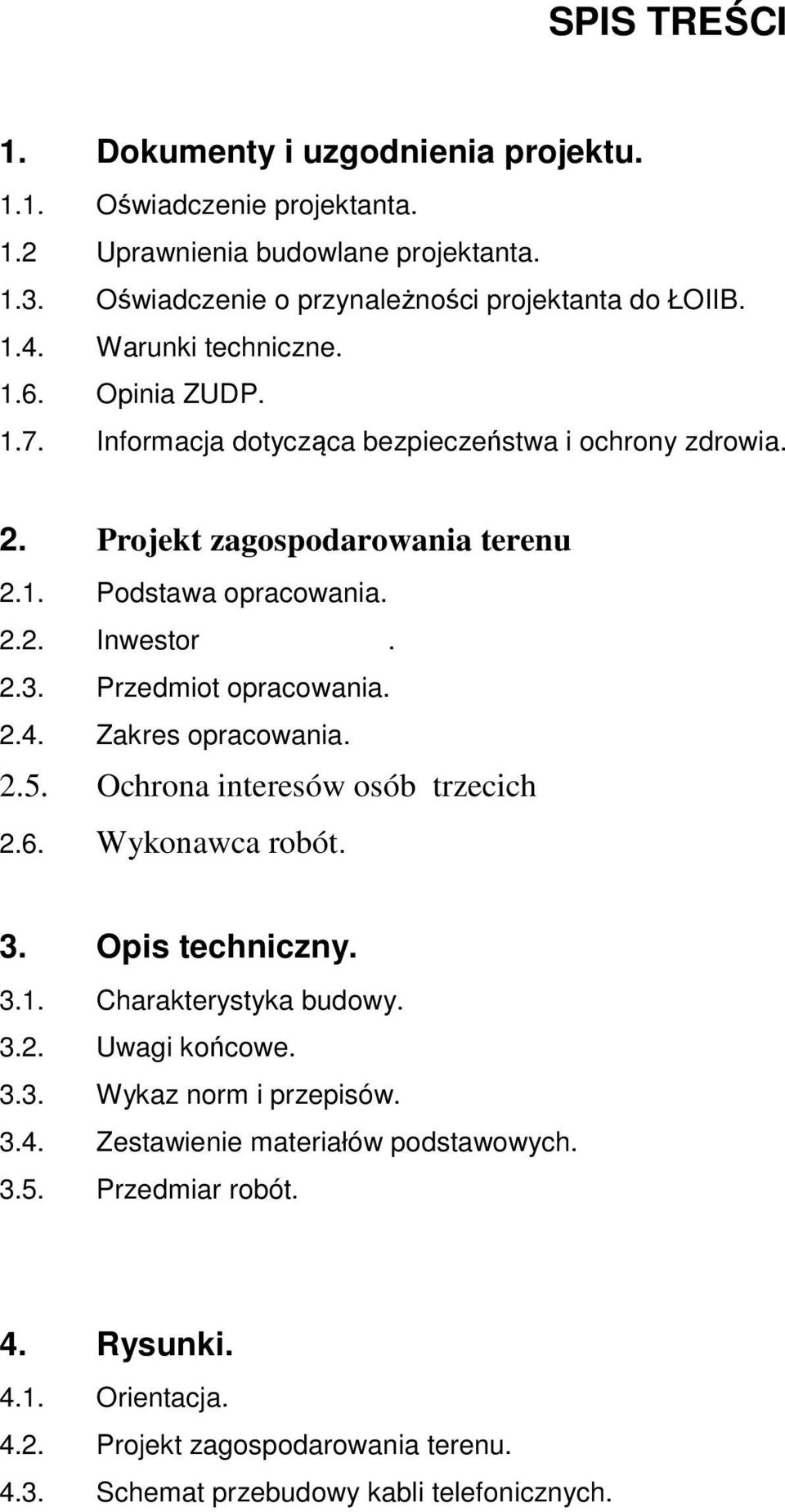

2 SPIS TREŚCI 1. Dokumenty i uzgodnienia projektu Oświadczenie projektanta. 1.2 Uprawnienia budowlane projektanta Oświadczenie o przynależności projektanta do ŁOIIB Warunki techniczne Opinia ZUDP Informacja dotycząca bezpieczeństwa i ochrony zdrowia. 2. Projekt zagospodarowania terenu 2.1. Podstawa opracowania Inwestor Przedmiot opracowania Zakres opracowania Ochrona interesów osób trzecich 2.6. Wykonawca robót. 3. Opis techniczny Charakterystyka budowy Uwagi końcowe Wykaz norm i przepisów Zestawienie materiałów podstawowych Przedmiar robót. 4. Rysunki Orientacja Projekt zagospodarowania terenu Schemat przebudowy kabli telefonicznych.

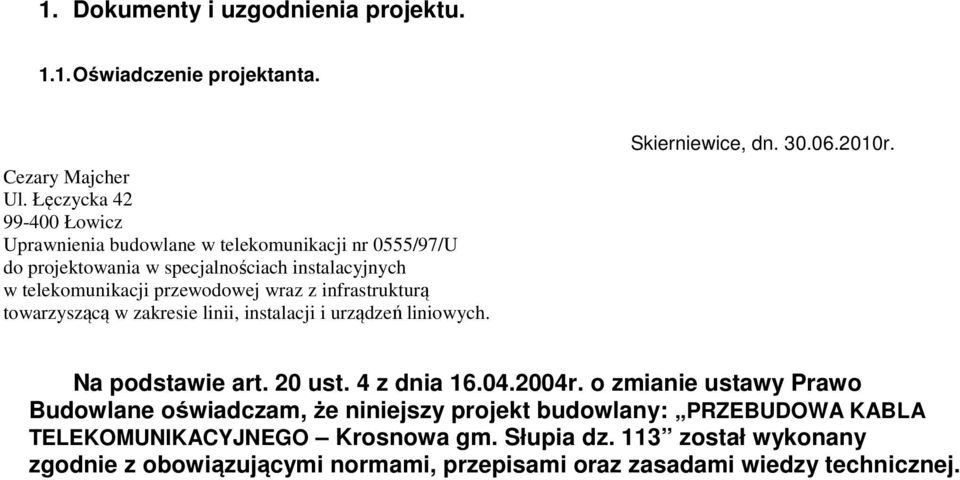

3 1. Dokumenty i uzgodnienia projektu Oświadczenie projektanta. Cezary Majcher Ul. Łęczycka Łowicz Uprawnienia budowlane w telekomunikacji nr 0555/97/U do projektowania w specjalnościach instalacyjnych w telekomunikacji przewodowej wraz z infrastrukturą towarzyszącą w zakresie linii, instalacji i urządzeń liniowych. Skierniewice, dn r. Na podstawie art. 20 ust. 4 z dnia r. o zmianie ustawy Prawo Budowlane oświadczam, że niniejszy projekt budowlany: PRZEBUDOWA KABLA TELEKOMUNIKACYJNEGO Krosnowa gm. Słupia dz. 113 został wykonany zgodnie z obowiązującymi normami, przepisami oraz zasadami wiedzy technicznej.

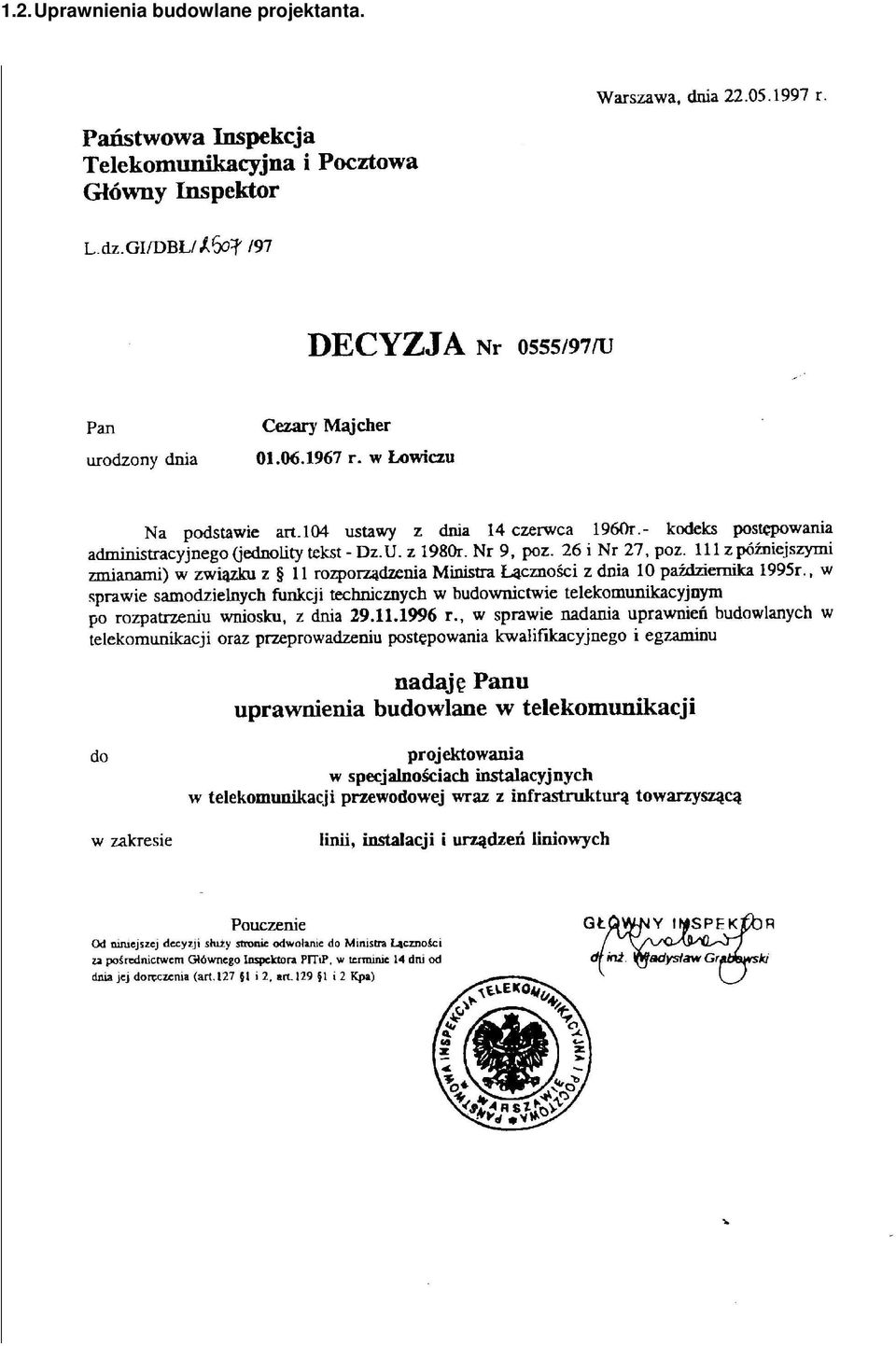

4 1.2. Uprawnienia budowlane projektanta.

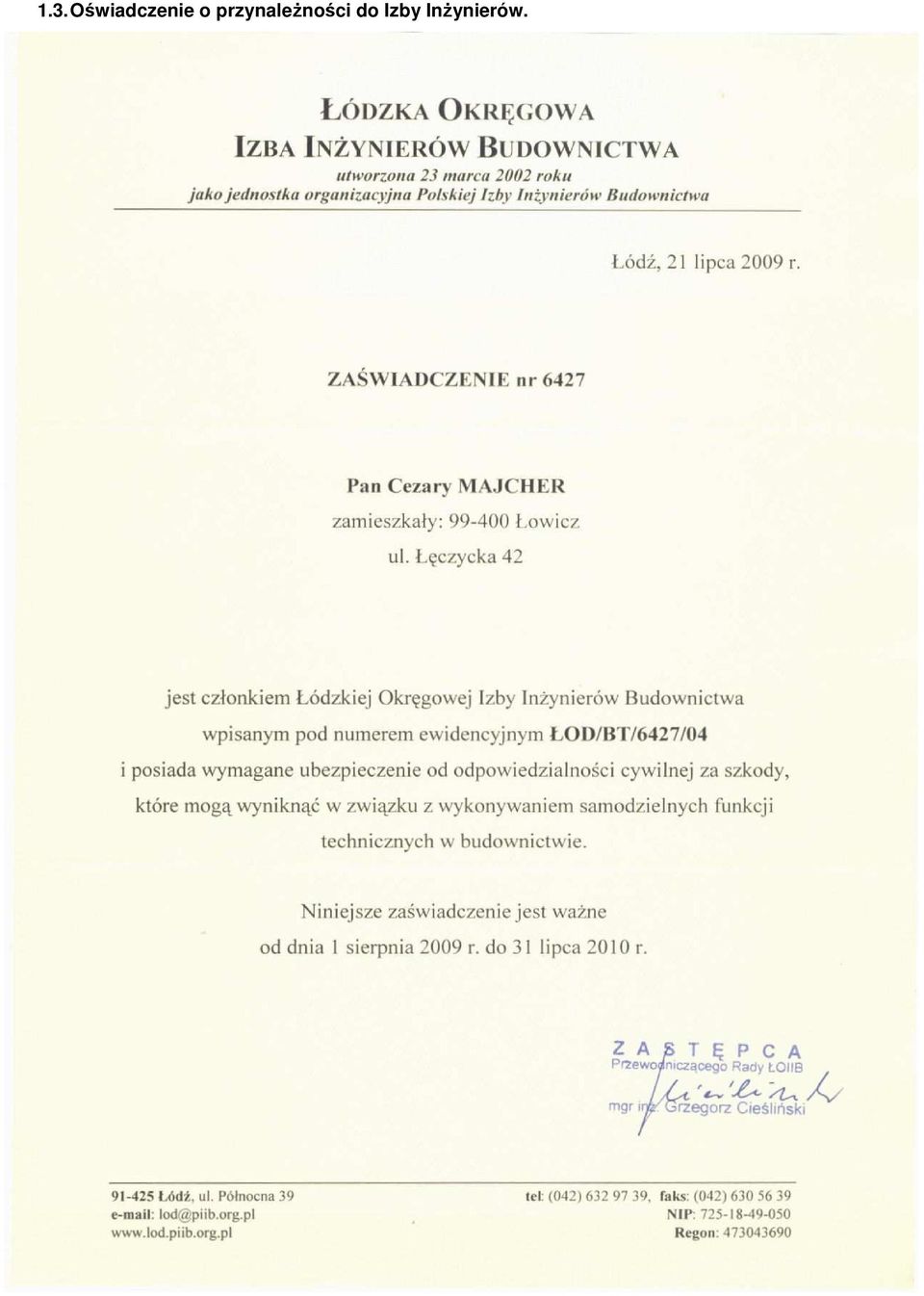

5 1.3. Oświadczenie o przynależności do Izby Inżynierów.

6 1.7. Informacja dotycząca bezpieczeństwa i ochrony zdrowia. OBIEKT: PRZEBUDOWA KABLA TELEKOMUNIKACYJNEGO Krosnowa gm. Słupia dz. 113 INWESTOR: Gmina Słupia, PROJEKTANT: Cezary Majcher Słupia a) Zakres robót: Likwidacja kolizji istniejących kabli z rozbudowywaną drogą gminną dz. 113 w miejscowości Krosnowa; - Mechaniczne wykonanie wykopu pod kabel telefoniczny na głębokości 0,7m według trasy wytyczonej przez uprawnionego geodetę; - łożenie rur ochronnych pod projektowanymi wjazdami - wciąganie kabli do rur ochronnych - wykonanie podsypki z przesianej ziemi lub piasku; - ułożenie kabli telefonicznych w wykopie; - ułożenie taśmy ostrzegawczej; - zasypanie rowu; - wykonanie złącz; - uporządkowanie terenu. b) Wykaz istniejących obiektów budowlanych: - budynki jednorodzinne - drogi ziemne; - siec energetyczna napowietrzna c) Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie dla bezpieczeństwa i zdrowia ludzi: - wykonanie wykopu pod kabel telefoniczny d) Wskazania: Prace budowlane powinny być prowadzone przez wyspecjalizowane firmy wykonawstwa budowlanego zatrudniające pracowników przeszkolonych w zakresie bezpieczeństwa i higieny pracy. Ponadto kierownik budowy dokona przeszkolenia pracowników pod względem specyfiki prowadzonych robót budowlanych ze szczególnym zwróceniem uwagi na: - prace prowadzone w sąsiedztwie sieci energetycznej - prace prowadzone w sąsiedztwie dróg.

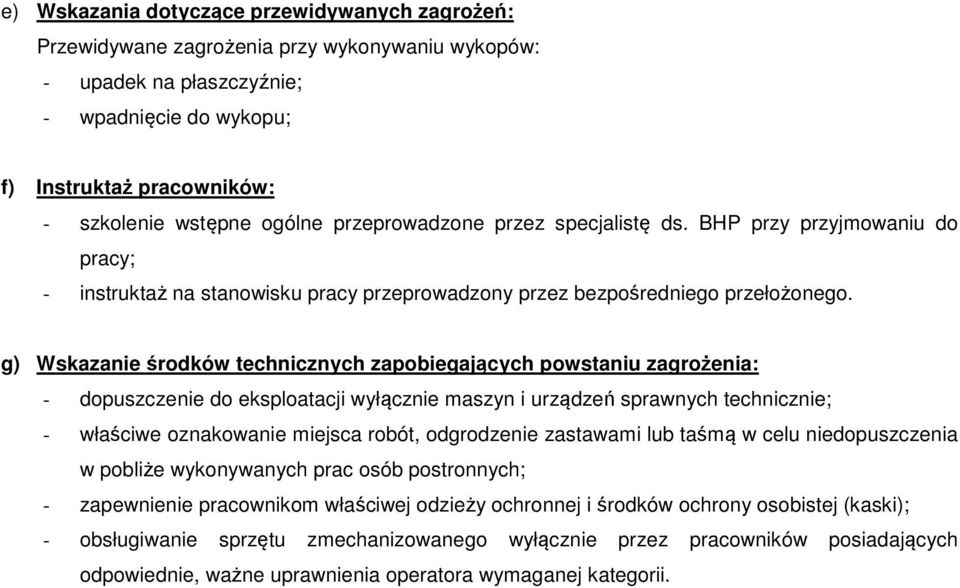

7 e) Wskazania dotyczące przewidywanych zagrożeń: Przewidywane zagrożenia przy wykonywaniu wykopów: - upadek na płaszczyźnie; - wpadnięcie do wykopu; f) Instruktaż pracowników: - szkolenie wstępne ogólne przeprowadzone przez specjalistę ds. BHP przy przyjmowaniu do pracy; - instruktaż na stanowisku pracy przeprowadzony przez bezpośredniego przełożonego. g) Wskazanie środków technicznych zapobiegających powstaniu zagrożenia: - dopuszczenie do eksploatacji wyłącznie maszyn i urządzeń sprawnych technicznie; - właściwe oznakowanie miejsca robót, odgrodzenie zastawami lub taśmą w celu niedopuszczenia w pobliże wykonywanych prac osób postronnych; - zapewnienie pracownikom właściwej odzieży ochronnej i środków ochrony osobistej (kaski); - obsługiwanie sprzętu zmechanizowanego wyłącznie przez pracowników posiadających odpowiednie, ważne uprawnienia operatora wymaganej kategorii.

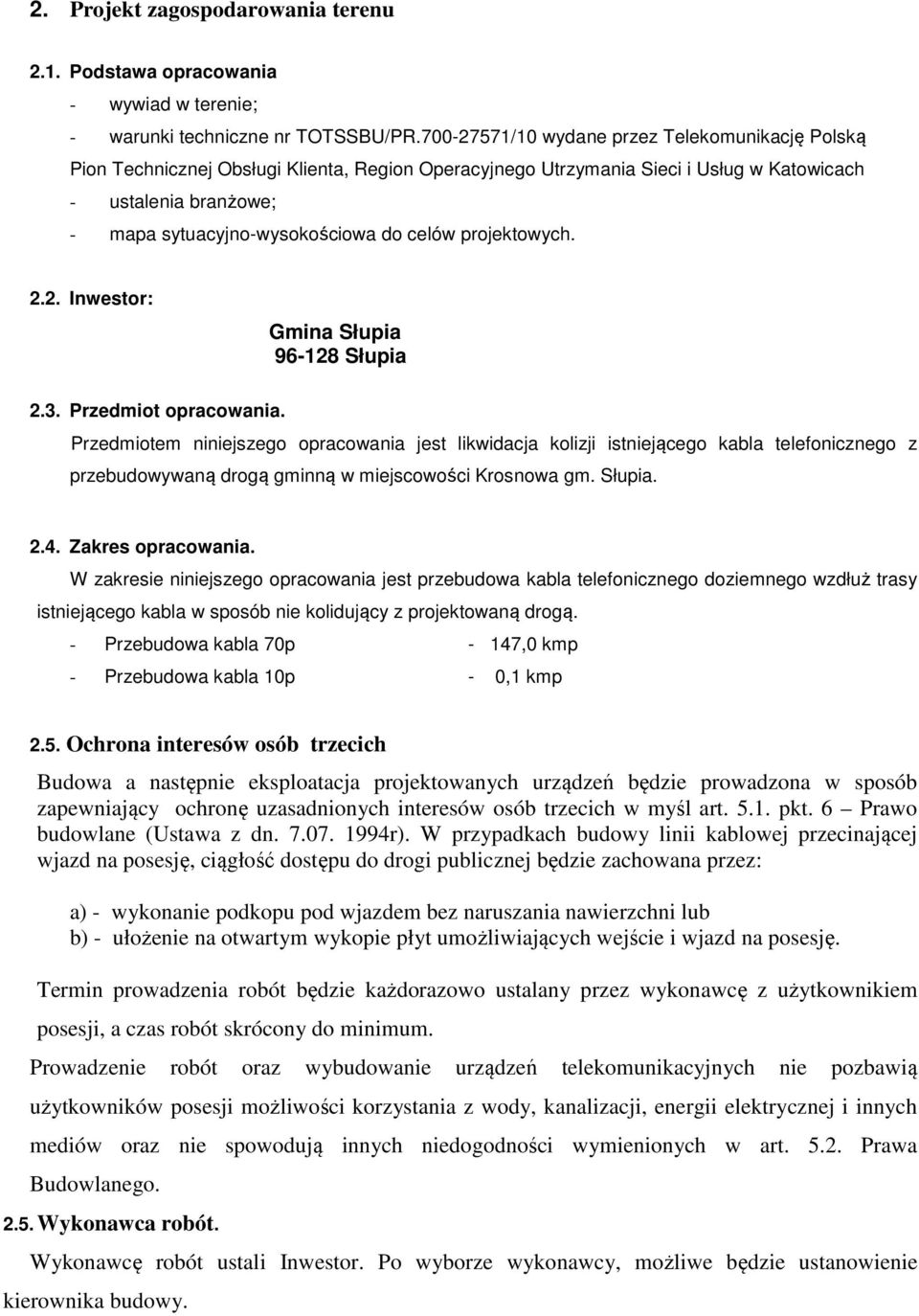

8 2. Projekt zagospodarowania terenu 2.1. Podstawa opracowania - wywiad w terenie; - warunki techniczne nr TOTSSBU/PR /10 wydane przez Telekomunikację Polską Pion Technicznej Obsługi Klienta, Region Operacyjnego Utrzymania Sieci i Usług w Katowicach - ustalenia branżowe; - mapa sytuacyjno-wysokościowa do celów projektowych Inwestor: Gmina Słupia Słupia 2.3. Przedmiot opracowania. Przedmiotem niniejszego opracowania jest likwidacja kolizji istniejącego kabla telefonicznego z przebudowywaną drogą gminną w miejscowości Krosnowa gm. Słupia Zakres opracowania. W zakresie niniejszego opracowania jest przebudowa kabla telefonicznego doziemnego wzdłuż trasy istniejącego kabla w sposób nie kolidujący z projektowaną drogą. - Przebudowa kabla 70p - 147,0 kmp - Przebudowa kabla 10p - 0,1 kmp 2.5. Ochrona interesów osób trzecich Budowa a następnie eksploatacja projektowanych urządzeń będzie prowadzona w sposób zapewniający ochronę uzasadnionych interesów osób trzecich w myśl art pkt. 6 Prawo budowlane (Ustawa z dn r). W przypadkach budowy linii kablowej przecinającej wjazd na posesję, ciągłość dostępu do drogi publicznej będzie zachowana przez: a) - wykonanie podkopu pod wjazdem bez naruszania nawierzchni lub b) - ułożenie na otwartym wykopie płyt umożliwiających wejście i wjazd na posesję. Termin prowadzenia robót będzie każdorazowo ustalany przez wykonawcę z użytkownikiem posesji, a czas robót skrócony do minimum. Prowadzenie robót oraz wybudowanie urządzeń telekomunikacyjnych nie pozbawią użytkowników posesji możliwości korzystania z wody, kanalizacji, energii elektrycznej i innych mediów oraz nie spowodują innych niedogodności wymienionych w art Prawa Budowlanego Wykonawca robót. Wykonawcę robót ustali Inwestor. Po wyborze wykonawcy, możliwe będzie ustanowienie kierownika budowy.

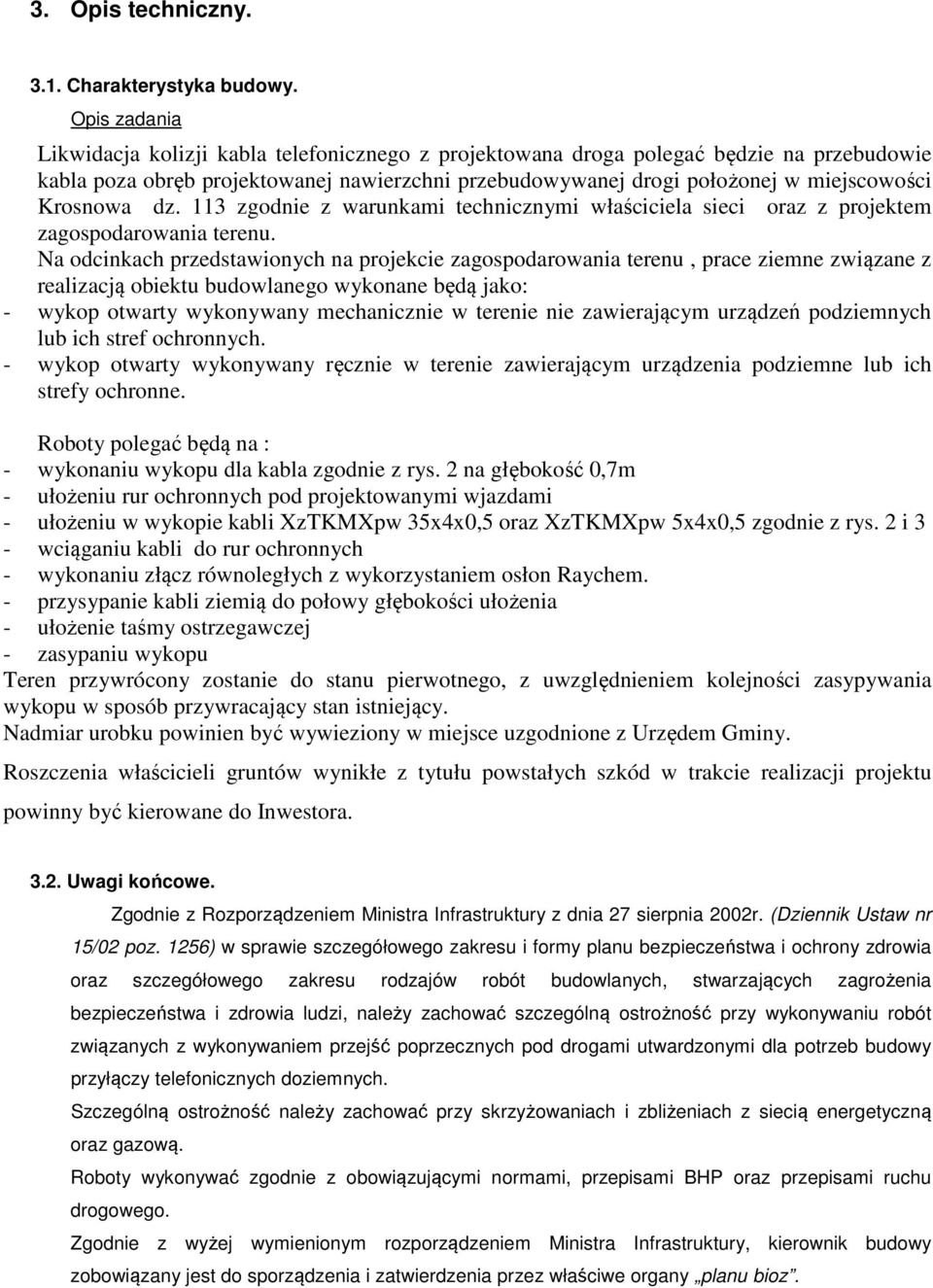

9 3. Opis techniczny Charakterystyka budowy. Opis zadania Likwidacja kolizji kabla telefonicznego z projektowana droga polegać będzie na przebudowie kabla poza obręb projektowanej nawierzchni przebudowywanej drogi położonej w miejscowości Krosnowa dz. 113 zgodnie z warunkami technicznymi właściciela sieci oraz z projektem zagospodarowania terenu. Na odcinkach przedstawionych na projekcie zagospodarowania terenu, prace ziemne związane z realizacją obiektu budowlanego wykonane będą jako: - wykop otwarty wykonywany mechanicznie w terenie nie zawierającym urządzeń podziemnych lub ich stref ochronnych. - wykop otwarty wykonywany ręcznie w terenie zawierającym urządzenia podziemne lub ich strefy ochronne. Roboty polegać będą na : - wykonaniu wykopu dla kabla zgodnie z rys. 2 na głębokość 0,7m - ułożeniu rur ochronnych pod projektowanymi wjazdami - ułożeniu w wykopie kabli XzTKMXpw 35x4x0,5 oraz XzTKMXpw 5x4x0,5 zgodnie z rys. 2 i 3 - wciąganiu kabli do rur ochronnych - wykonaniu złącz równoległych z wykorzystaniem osłon Raychem. - przysypanie kabli ziemią do połowy głębokości ułożenia - ułożenie taśmy ostrzegawczej - zasypaniu wykopu Teren przywrócony zostanie do stanu pierwotnego, z uwzględnieniem kolejności zasypywania wykopu w sposób przywracający stan istniejący. Nadmiar urobku powinien być wywieziony w miejsce uzgodnione z Urzędem Gminy. Roszczenia właścicieli gruntów wynikłe z tytułu powstałych szkód w trakcie realizacji projektu powinny być kierowane do Inwestora Uwagi końcowe. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 27 sierpnia 2002r. (Dziennik Ustaw nr 15/02 poz. 1256) w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi, należy zachować szczególną ostrożność przy wykonywaniu robót związanych z wykonywaniem przejść poprzecznych pod drogami utwardzonymi dla potrzeb budowy przyłączy telefonicznych doziemnych. Szczególną ostrożność należy zachować przy skrzyżowaniach i zbliżeniach z siecią energetyczną oraz gazową. Roboty wykonywać zgodnie z obowiązującymi normami, przepisami BHP oraz przepisami ruchu drogowego. Zgodnie z wyżej wymienionym rozporządzeniem Ministra Infrastruktury, kierownik budowy zobowiązany jest do sporządzenia i zatwierdzenia przez właściwe organy planu bioz.

10 Przy odbiorze Wykonawca powinien przedstawić dokumentację powykonawczą z naniesionymi wszystkimi zmianami jakie zaistniały w trakcie budowy oraz inwentaryzację geodezyjną nowowybudowanych urządzeń Wykaz norm i przepisów. ZN-96/TPSA-004 ZN-96/TPSA-025 ZN-96/TPSA-026 ZN-96/TPSA-027 ZN-96/TPSA-028 ZN-96/TPSA-029 ZN-96/TPSA-035 ROZPORZĄDZENIE Ministra Infrastruktury z dnia 26 październik 2005r. Telekomunikacyjne linie przewodowe. Zbliżenia i skrzyżowania linii telekomunikacyjnych z innymi obiektami uzbrojenia terenowego. Taśmy ostrzegawcze i ostrzegawczo-lokalizacyjne. Słupki oznaczeniowe i oznaczeniowo-pomiarowe. Linie kablowe o torach miedzianych. Wymagania i badania. Tory miedziane abonenckie i międzycentralowe. Wymagania i badania. Telekomunikacyjne kable miejscowe o izolacji i powłoce polietylenowej, wypełnione. Wymagania i badania. Przyłącze abonenckie i sieć przyłączeniowa. Wymagania i badania. W sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie Zestawienie materiałów podstawowych. 1. Taśma ostrzegawcza koloru pomarańczowego 2100mb. 2. Kabel XzTKMXpw 35x4x0, m 3. Kabel XzTKMXpw 5x4x0,5 11,0 m 4 Osłona termokurczliwa XAGA / Raychem 2 szt. 5. Osłona termokurczliwa XAGA / Raychem 1 szt. 6. Łącznik żył modułowy C - 3M 15 szt.
