1 HMI-WIG EC PAEL STERUJĄCY DO KURTY WIG wersja 1.11_b

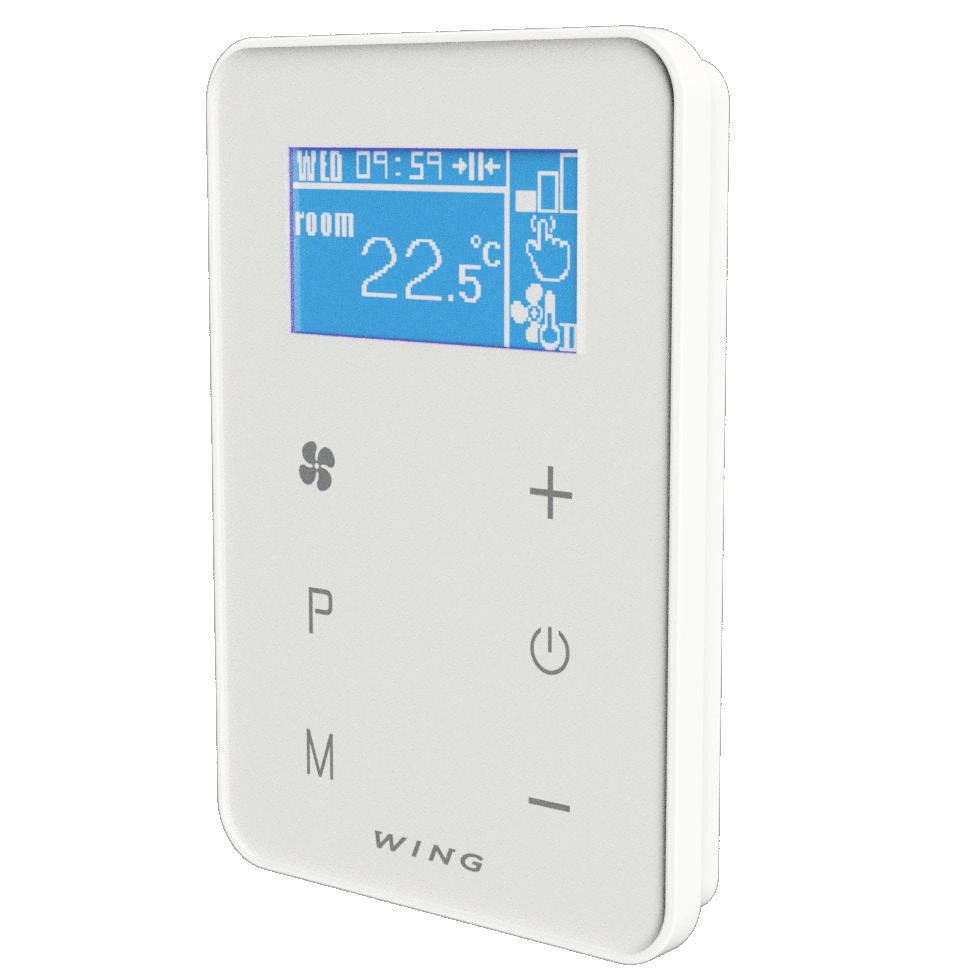

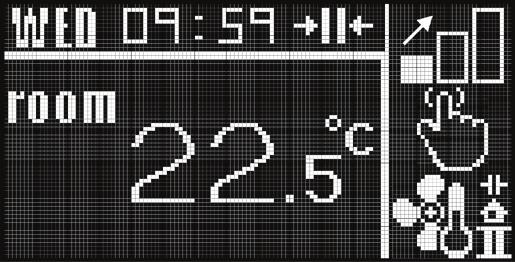

2 HMI-WIG EC jest panelem sterujacym, przeznaczonym do wszystkich rodzajów kurtyn WIG. Posiada interfejs z protokołem Modbus RTU dla łatwej integracji z systemami automatyki budynkowej (BMS). Cechuje się bardzo łatwą i intuicyjną obsługą dzięki wygodnej, praktycznej klawiaturze membranowej oraz podświetlanemu ekranowi. Sterownik HMI-WIG EC został wykonany z najwyższej klasy materiałów elektronicznych. Panel przystosowany jest do pracy ciągłej na zasilaniu jednofazowym 20 V AC. Dzięki przemyślanej konstrukcji, sterownik instaluje się w bardzo wygodny sposób, na specjlanym uchwycie montażowym w puszcze podtynkowej Ø60 mm. Uchwyt montażowy umożliwia łatwą instalację i deinstalację panela. Przewody elektryczne wpinane są bezpośrednio w listwę zaciskową, umiejscowioną w tylnej części sterownika. Panel umożliwia trójstopniową regulację prędkości obrotowej wentylatorów z silnikami EC, a także dwustopniową regulację mocy grzania. Dzięki wbudowanemu termostatowi i czujnikowi temperatury oraz funkcji programatora, sterownik pozwala na zdefiniowanie parametrów pracy w harmonogramie tygodniowym (dni robocze/weekend, po 2 okresy grzewcze na dobę). Instalacja zewnętrznego czujnika drzwiowego pozwala na wybór jednego trzech trybów pracy automatycznej: j Drzwi (domyślny): grzanie z nawiewem bądź sam nawiew, utrzymywanie zadanej temperatury. Aktywny tylko przy otwartych drzwiach. k Pomieszczenie: grzanie z nawiewem bądź sam nawiew (nawiew uruchamiany ręcznie), utrzymywanie zadanej temperatury. Aktywny niezależnie od stanu czujnika drzwiowego. l Drzwi + pomieszczenie: grzanie z nawiewem bądź sam nawiew, utrzymywanie zadanej temperatury. Aktywny zależnie od stanu czujnika drzwiowego. Sterownik HMI-WIG EC optymalizuje pracę kurtyn, zapewniając im nieprzerwane i niezawodne funkcjonowanie, a przemyślane funkcje urządzenia pozwalają na znaczne oszczędzanie energii. Właściwości: praktyczna klawiatura membranowa główny włącznik/wyłącznik (O/OFF) trójstopniowa regulacja prędkości obrotowej wentylatora z silnikiem EC wbudowany termostat z możliwością programowania tygodniowego tryb pracy ciągłej funkcja grzania oraz nawiewu obsługa czujnika drzwiowego dwustopniowa regulacja mocy magistrala RS 485 z protokołem ModbusRTU

Wyprowadzenia*: J J2 J1 JMP 1 Ao 20 L B 20 A H 1 H 2 Listwa zaciskowa J Listwa zaciskowa J2 Listwa zaciskowa J1 JMP1 rezystor terminujący Ao wyjście analogowe 20 L 20 V AC L B RS 485 B masa wy.

3 Wyprowadzenia*: J J2 J1 JMP 1 Ao 20 L B 20 A H 1 H 2 Listwa zaciskowa J Listwa zaciskowa J2 Listwa zaciskowa J1 JMP1 rezystor terminujący Ao wyjście analogowe 20 L 20 V AC L B RS 485 B masa wy. analogowego V AC A RS 485 A czujnik drzwiowy H1 grzanie poziom 1 masa RS 485 czujnik drzwiowy H2 grzanie poziom 2 * W celu prawidłowej instalacji proszę odnieść się do schematów połączeń elektrycznych poszczególnych kurtyn WIG. Specyfikacja: Typ Pomiar temperatury Obsługa urządzenia panel sterujący, regulator -10 C C ; TC10K przyciski klawiatury membranowej Wejście w tryb programowania urządzenia: Przytrzymanie przycisków [M] oraz [+] przez 5 sekund przy wyłączonym urządzeniu Funkcja kalendarza programowanie kalendarza tygodniowego (5+1+1) Komunikacja Szybkość transmisji Wyjścia Wejścia Zasilanie Pobór mocy Przekrój przewodów Wyświetlacz Konstrukcja Wymiary (S x W x G) Montaż Masa Warunki pracy protokół Modbus RTU do 8400 kb/s 1 wyjście analogowe 0-10V (8 bit, I max = 20 ma) 2 wyjścia przekaźnikowe (250 VAC, AC1 500 VA dla 20 VAC) 1 wejście cyfrowe typu dry contact, I max = 20 ma 20 V AC 1,5 VA 0,14 mm ,5 mm 2 (drut) podświetlany, graficzny LCD (białe napisy, niebieskie tło) ABS + poliester 89 mm x 10 mm x 16 mm w standardowej puszce instalacyjnej Ø60 na uchwycie montażowym 190 g (z uchwytem montażowym) temperatura: 0-60 C, wilgotność: 10-90%, bez kondensacji Wyświetlacz i obsługa: Lp. Opis ikon Przycisk obsługi 1 Biegi wentylatora: 0: * 1: 2: : : Door Optimum * tylko w trybie nawiewu 2 Program pracy: ciągły: ; włączony: ; wyłączony: [P] Tryb pracy: grzanie poziom I: ; grzanie poziom II: ; tylko nawiew: Ikony dodatkowe: tryb drzwi: ; tryb pomieszczenie: ; tryb drzwi + pomieszczenie: [M] [ _M], następnie [M] 4 Wyświetlanie temperatury: ROOM (aktualna temperatura), SET (temperatura zadana) [+] i [-] 5 Dzień tygodnia n/d 6 Godzina, minuta n/d 7 Czujnik drzwiowy: drzwi otwarte: ; drzwi zamknięte: n/d Wyjaśnienie symboli: [M] - naciśnięcie przycisku, [_M] - przytrzymanie przycisku.

4 Opis trybów pracy urządzenia: Tryb pracy Charakterystyka pracy Stan drzwi Temperatura agrzewnica Wentylator DRZWI otwarte zamknięte T ACT > T TAR OFF O T ACT < T TAR O O T ACT > T TAR OFF OFF T ACT < T TAR OFF OFF POMIESZCZEIE n/d T ACT > T TAR OFF OFF T ACT < T TAR O O DRZWI I POMIESZCZEIE otwarte zamknięte T ACT > T TAR OFF O T ACT < T TAR O O T ACT > T TAR OFF OFF T ACT < T TAR O O FUKCJA DOOR OPTIMUM otwarte n/d n/d O* zamknięte n/d n/d OFF T ACT aktualna temperatura pomieszczenia w którym znajduje się urządzenie. T TAR temperatura docelowa (ustawiona). * siła obecnego nawiewu zwiększona o wartość funkcji Door Optimum (0, +1, +2). Tryb programowania Wejście w tryb programowania odbywa się poprzez przytrzymanie przycisków [M] oraz [+] przez 5 sekund przy wyłączonym sterowniku. Przejście do kolejnej nastawy wg poniższej tabeli po przyciśnięciu [M]. Zmiana wartości za pomocą przycisków [+] i [-]. Wyjście z trybu programowania następuje po wciśnięciu przycisku zasilania. Lp. Funkcja astawa 1 Kalibracja czujnika temperatury maks. ±8 C z krokiem 0,5 C 2 Grzanie, wentylacja, grzanie/wentylacja wybór Funkcja Door Optimum 0, +1, +2 4 Minimalna temperatura C 5 Maksymalna temperatura C 6 Histereza regulatora różnicowego maks. ±2 C z krokiem 0,5 C 7 Inercja czasu wyłączenia wentylatora 0 (domyślna) s z krokiem 5 s 8 Ręczna zmiana wartości sygnału wyjściowego dla wentylatora 0, +1V, +2V, +V, +4V 9 Ustawienie dnia mon, tue, wed, thu, fri, sat, sun (pon, wt, śr, czw, pt, so, nd) 10 Ustawienie godziny h 11 Ustawienie minuty min 12 Komunikacja Modbus RTU - adres 1 (domyślny) Komunikacja Modbus RTU - prędkość 4800, 9600 (domyślna), 19200, 8400 kbps 14 Komunikacja Modbus RTU - parzystość even (domyślna) / odd / none (nieparzystość / parzystość / brak) 15 Blokada przycisków wybór 16 Ustawienia domyślne wybór 4

Programowanie kalendarza W czasie kiedy sterownik jest włączony, dłuższe przytrzymanie przycisku [P] (ok.

Zmiany wartości poszczególnych nastaw wykonuje się przy użyciu przycisków [+] oraz [-]. Przejście do kolejnej nastawy następuje po naciśnięciu klawisza [P].

poszczególne dni robocze). W kolejnym kroku programowania osobno wprowadza się ustawienia dla soboty i niedzieli.

5 Programowanie kalendarza W czasie kiedy sterownik jest włączony, dłuższe przytrzymanie przycisku [P] (ok. sekundy) otworzy funkcję programowania tygodniowego, poprzedzone krótką animacją ładowania (symbol klucza i litera P). Zmiany wartości poszczególnych nastaw wykonuje się przy użyciu przycisków [+] oraz [-]. Przejście do kolejnej nastawy następuje po naciśnięciu klawisza [P]. Kalendarz programuje się w formie pięciodniowej co oznacza, że zaprogramowany pierwszy dzień (poniedziałek) będzie powielony na kolejne dni robocze (nie ma możliwości ustawień indywidualnych na poszczególne dni robocze). W kolejnym kroku programowania osobno wprowadza się ustawienia dla soboty i niedzieli. W obu przypadkach istnieje możliwość zaprogramowania maksymalnie dwóch okresów grzewczych w ciągu doby. Programowanie odbywa się w zakresie godzinowym w odniesieniu do czasu w jakim ma załączyć się odpowiednia funkcja. Aby wyjść z trybu porgramowania kalendarza należy wcisnąć dowolny inny przycisk. Przykład zaprogramowanego terminarza w zakresie dni roboczych: Urządzenie włączy się o godz. 8:00 i wyłączy o 10:00, następnie włączy ponownie o godz. 18:00 i wyłączy o 0:00. Cykl będzie powtarzał się od poniedziałku do piątku. Wyłączanie urządzenia Aby wyłączyć panel należy przytrzymać przycisk zasilania. Po krótkiej animacji urządzenie się wyłączy. Włączenie następuje po naciśnięciu przycisku zasilania. Modulacja sygnału wyjściowego Modulacja sygnału wyjściowego może być konieczna w niektórych przypadkach dla większych pomieszczeń. Ta funkcja przydaje się w momencie, gdy sygnał nie pozwala na osiągnięcie docelowej temperatury. Dotyczy to głównie obiektów o powierzchni powyżej 150m². Rekomenduje się zwiększenie istniejącego sygnału wyjściowego 0-10V odpowiednio dla obiektów: o powierzchni m²: +1V(+10%) o powierzchni m²: +2V(+20%) o powierzchni m²: +V(+0%) o powierzchni 600m² i większych: +4V(+40%) możliwość powrotu do ustawień domyślnych: 0V (0%) Sugerowane średnice przewodów elektrycznych L, : 2x1 mm 2 H1, H2 : 2x1 mm 2 AO, : 2x0,5 mm 2 LIYCY Czujnik drzwiowy : 2x0,5 mm 2 LIYCY RS 485 : x0,75 mm 2 LIYCY Schemat montażowy Puszka instalacyjna Ø60 Uchwyt montażowy Panel HMI-WIG EC 5

6 Schematy połączeń elektrycznych WG 100 / 150 / 200 EC L H1 H2 Ao L1 2 Ai G B CZUJIK DRZWIOWY MODBUS RTU A WG HW EC L H1 H2 Ao L Ai G B CZUJIK DRZWIOWY MODBUS RTU A WG COLD EC L L1 H1 H2 Ao Ai G B CZUJIK DRZWIOWY MODBUS RTU A 6

7 7

8 Aktualność wydania Wykorzystanie zaawansowanych technologii i wysoki standard jakości naszych produktów jest efektem ciągłego rozwoju. Może to być jednak przyczyną różnic między tą dokumentacją a Państwa urządzeniem. ie możemy także całkowicie wykluczyć błędów. Dlatego prosimy o zrozumienie tego, że zawarte w niej dane, rysunki i opisy nie mogą być podstawą żadnych roszczeń prawnych. VTS Sp. z o. o. Al. Grunwaldzka 472 A, Gdańsk vtsgroup@vtsgroup.com
