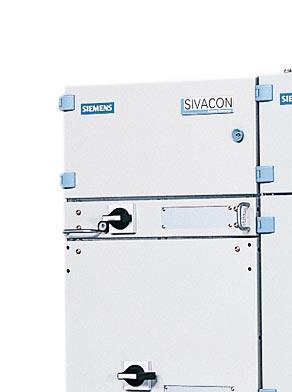

1 Motor Control Center 8PT z badaniem typu w technice wysuwnej sivacon

Zawsze dostêpna z bezpieczeñstwem: Elementy z badaniem typu dla sterownicy Motor-Control-Center w technice wysuwnej Cechy rozdzielnic SIVACON Standardowe modu³y z badaniem typu (TTA) Jednolite po³o

uniwersalnej Modularna budowa przedzia³ów aparatowych Ustawienie z dostêpem jednoi dwustronnym Wprowadzanie kabli od góry lub od do³u Przy³¹czanie kabli od przodu lub od ty³u Ze swoj¹ technik¹

2 Zawsze dostêpna z bezpieczeñstwem: Elementy z badaniem typu dla sterownicy Motor-Control-Center w technice wysuwnej Cechy rozdzielnic SIVACON Standardowe modu³y z badaniem typu (TTA) Jednolite po³o enie szyn zbiorczych na górze celki 3- i 4-biegunowy system szyn zbiorczych do 7400 A Znamionowy wytrzymywany pr¹d udarowy I pk do 375 ka Du a g³êbokoœæ przedzia³u aparatowego do zabudowy uniwersalnej Modularna budowa przedzia³ów aparatowych Ustawienie z dostêpem jednoi dwustronnym Wprowadzanie kabli od góry lub od do³u Przy³¹czanie kabli od przodu lub od ty³u Ze swoj¹ technik¹ wysuwn¹ rozdzielnica niskiego napiêcia SIVACON oferuje zawsze dostêpne standardowe rozwi¹zanie dla sterownic silnikowych MCC. Rozwi¹zanie to posiada wymagan¹ elastycznoœæ zasilania w energiê elektryczn¹ i przeznaczone jest szczególnie do czêsto zmieniaj¹cych siê wymagañ w przemyœle. A co wiêcej zosta³o ono opracowane w oparciu o kryteria ergonomiczne. atwa i pewna obs³uga Szybka przebudowa bez wy³¹czania rozdzielnicy Wysoka dostêpnoœæ Mocne i pewne blokady mechaniczne SIVACON mo e byæ stosowany jako rozdzielnica silnikowa na ca³ym œwiecie i na wszystkich poziomach mocy, a do 7400 A. Bezpieczeñstwo i sprawdzona jakoœæ ka dej rozdzielnicy dziêki badaniom typu Aparatura ³¹czeniowa Siemensa dla niezawodnego dzia³ania Ogólnoœwiatowa obecnoœæ dziêki lokalnej produkcji Du a elastycznoœæ dla ekonomicznych rozwi¹zañ Pañstwa korzyœæ: Partner technologiczny SIVACON S¹ to wybrani przez Siemensa, wykwalifikowani i ci¹gle kontrolowani producenci rozdzielnic znajduj¹cy siê w Pañstwa pobli u. Dodatkowo zawsze otrzymuj¹ Pañstwo know-how Siemensa na warunkach, które zaoferowaæ mo e tylko lokalny sprzedawca. Szybko, elastycznie i tanio. Motor Control Center SIVACON w technice wysuwnej 2

3 SIVACON do wszystkich zastosowañ w sieciach niskiego napiêcia Centrum zasilaj¹ce l n do 7400 A l cw do 150 ka do 375 ka l pk Rozdzielnia g³ówna l n do 4000 A l cw do 100 ka do 250 ka l pk Podrozdzielnia l n do 3200 A l cw do 80 ka do 200 ka l pk Rozdzielnica silnikowa l n do 3200 A l cw do 80 ka do 200 ka l pk Odbiory 3

Technika wysuwna Zawsze dostêpna, zawsze bezpieczna Odp³ywowe pola silnikowe i kablowe w technice wysuwnej zapewniaj¹ najwy szy komfort obs³ugi przy optymalnym bezpieczeñstwie i dostêpnoœci.

rozbudowywaæ lub wymieniaæ poszczególne modu³y, czy te przebudowywaæ przedzia³y podczas pracy rozdzielnicy.

4 Technika wysuwna Zawsze dostêpna, zawsze bezpieczna Odp³ywowe pola silnikowe i kablowe w technice wysuwnej zapewniaj¹ najwy szy komfort obs³ugi przy optymalnym bezpieczeñstwie i dostêpnoœci. Dziêki wiod¹cej zasadzie kaset wysuwnych mo liwe jest dokonywanie szybkich zmian i modyfikacji. Mo na w ten sposób np. rozbudowywaæ lub wymieniaæ poszczególne modu³y, czy te przebudowywaæ przedzia³y podczas pracy rozdzielnicy. Wysoki stopieñ bezpieczeñstwa dziêki standardowym modu³om z badaniem typu (TTA) Odp³ywy do 250 kw W technice bezbezpiecznikowej i z bezpiecznikami Po³o enie testu i od³¹czenia przy stopniu ochrony IP 30 Jednakowe panele obs³ugowe dla wszystkich rodzajów kaset Przerwy izolacyjne po stronie zasilaj¹cej i odbiorczej Oszczêdzaj¹ce miejsce wielkoœci kaset o wysokoœci modu³u od 100 mm Przy³¹cze kablowe od przodu lub od ty³u atwe dopasowanie do zmieniaj¹cych siê warunków pracy bez wy³¹czania rozdzielnicy Wymiary/budowa celek Kasety wysuwne do 630 A na odp³yw Boczne prawe przy³¹cze kablowe Tylne przy³¹cze kablowe / /1200 4

Zabezpieczenie przed b³êdn¹ obs³ug¹ chroni przed wysuniêciem kasety przy wy³¹czniku g³ównym w po³o eniu ZA.

wyposa ania od ty³u Kasety wysuwne SIVACON oferuj¹ bezpieczeñstwo obs³ugi Jednakowa konstrukcja w 8 wysokoœciach

i od³¹czenia) Wbudowane zabezpieczenie przed b³êdn¹ obs³ug¹ dla wszystkich kaset Wtyk sterowniczy do 40 biegunów ze

³ 200 mm) Wspomaganie wsuwania dla u³atwienia przesuwania kaset wysuwnych > 250 A Du o miejsca na aparaturê

bezpiecznej pracy na odbiorniku L1 L2 L3 N N L1 L2 L3 Po³o enie pracy I Uchylny panel przedni kasety wysuwnej L1 L2

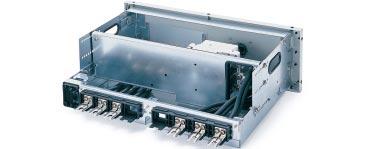

5 Zabezpieczenie przed b³êdn¹ obs³ug¹ chroni przed wysuniêciem kasety przy wy³¹czniku g³ównym w po³o eniu ZA. Kaseta wysuwna, wysokoœæ modu³u 100 mm, rozruch bezpoœredni 11 kw Kaseta wysuwna, wysokoœæ modu³u 200 mm, mo liwoœæ wyposa ania od ty³u Kasety wysuwne SIVACON oferuj¹ bezpieczeñstwo obs³ugi Jednakowa konstrukcja w 8 wysokoœciach modu³ów (100, 150, 200, 300, 400, 500, 600, 700 mm) WyraŸnie rozpoznawalne po³o enie kasety (po³o enie pracy, próby i od³¹czenia) Wbudowane zabezpieczenie przed b³êdn¹ obs³ug¹ dla wszystkich kaset Wtyk sterowniczy do 40 biegunów ze z³¹czem magistrali (opcjonalnie) Uchylny panel przedni kasety wysuwnej do dokonywania nastaw (dla kaset o wysokoœci ³ 200 mm) Wspomaganie wsuwania dla u³atwienia przesuwania kaset wysuwnych > 250 A Du o miejsca na aparaturê pomocnicz¹ dziêki mo liwoœci zabudowywania tylnej strony Mo liwoœæ blokowania po³o enia od³¹czenia dla zapewnienia bezpiecznej pracy na odbiorniku L1 L2 L3 N N L1 L2 L3 Po³o enie pracy I Uchylny panel przedni kasety wysuwnej L1 L2 L3 N N L1 L2 L3 Po³o enie od³¹czenia 0 Przestawianie kasety wysuwnej do po³o enia od³¹czenia L1 L2 L3 N N L1 L2 L3 Po³o enie próby Test 5

System szyn wtykowych System szyn wtykowych znajduje siê z ty³u celki.

dotykiem (IP 20 B) Otworowanie monta owe z rastrem 25 mm Elastycznoœæ i

przedzia³ów wysuwnych bez wy³¹czania rozdzielnicy Nie wymagane adne prace

oddzielnym przedziale kablowym Przedzia³ kablowy o szerokoœci 400 mm (przedni)

6 System szyn wtykowych System szyn wtykowych znajduje siê z ty³u celki. Zapewnia on ochronê przed dotykiem do czêœci znajduj¹cych siê pod napiêciem bez adnych dodatkowych os³on. Wbudowana ochrona przed pora eniem Wykonania 3- i 4-biegunowe Ochrona przed dotykiem (IP 20 B) Otworowanie monta owe z rastrem 25 mm Elastycznoœæ i bezpieczeñstwo przy dostosowywaniu do zmieniaj¹cych siê wymagañ atwa przebudowa przedzia³ów wysuwnych bez wy³¹czania rozdzielnicy Nie wymagane adne prace przy³¹czeniowe w przedziale wysuwnym Przy³¹cza kabli si³owych i sterowniczych w oddzielnym przedziale kablowym Przedzia³ kablowy o szerokoœci 400 mm (przedni) lub 600 mm (tylny) Szybka przebudowa przedzia³ów wysuwnych Przedni przedzia³ kablowy Tylny przedzia³ kablowy 6 System szyn wtykowych z zabezpieczeniem przed dotykiem

7 Dane techniczne: Wszystko na jeden rzut oka Normy i ustalenia Rozdzielnica niskiego napiêcia IEC , DIN EN z badaniem typy (TTA) (VDE 0660 Teil 500) Sprawdzenie zachowania przy zak³óce- IEC 61641, VDE 0660 czêœæ 500, dodatek 2 niach wewnêtrznych (zak³ócenia ³ukowe) Odstêpy izolacyjne i drogi up³ywu Znamionowe wytrzymywane napiêcie impulsowe (U imp ) 8 kv Kategoria przepiêciowa III Stopieñ zabrudzenia 3 Znamionowe napiêcie izolacji (U i ) 1000 V Znamionowe napiêcie ³¹czeniowe (U e ) do 690 V Pr¹dy znamionowe (I n ) G³ówne szyny zbiorcze poziome Pr¹d znamionowy do 7400 A Szyny zbiorcze (3- i 4-biegunowe) Znamionowy wytrzymywany pr¹d udarowy (I pk ) do 375 ka Znamionowy wytrzymywany pr¹d krótkotrwa³y (I cw ) do 150 ka, 1s do 120 ka, 3s Szyny zbiorcze pionowe Pr¹d znamionowy do 6300 A w technice wy³¹cznikowej Znamionowy wytrzymywany pr¹d udarowy (I pk ) do 250 ka Znamionowy wytrzymywany pr¹d krótkotrwa³y (I cw ) do 100 ka, 1s do 80 ka, 3s Szyny zbiorcze pionowe Pr¹d znamionowy do 1400 A przy zabudowie sta³ej Znamionowy wytrzymywany pr¹d udarowy (I pk ) do 163 ka Znamionowy wytrzymywany pr¹d krótkotrwa³y (I cw ) do 65 ka*, 1s do 50 ka, 3s Szyny zbiorcze pionowe Pr¹d znamionowy do 2100 A w technice listew wtykowych 3NJ6 Znamionowy wytrzymywany pr¹d udarowy (I pk ) do 110 ka Znamionowy wytrzymywany pr¹d krótkotrwa³y (I cw ) do 50 ka*, 1s Szyny zbiorcze pionowe Pr¹d znamionowy do 1200 A w technice wysuwnej Znamionowy wytrzymywany pr¹d udarowy (I pk ) do 163 ka Znamionowy wytrzymywany pr¹d krótkotrwa³y (I cw ) do 65 ka*, 1s do 50 ka, 3s Pr¹dy znamionowe aparatury Wy³¹czniki do 6300 A Odp³ywy kablowe do 630 A Separacja wewnêtrzna Formy 1 do 4 IEC , dzia³ 7.7, DIN EN Wykoñczenie powierzchni Elementy szkieletu cynkowane/malowane proszkowo/malowane na mokro Obudowa cynkowane/malowane proszkowo/malowane na mokro Drzwi malowane proszkowo/malowane na mokro Stopieñ ochrony wg IEC 60529, EN IP 30 do IP 54 Wymiary Wysokoœæ: 2200, 2600 mm (z nadstawk¹ celki) Szerokoœæ: 400, 600, 800, 1000, 1200 mm G³êbokoœæ: 600, 800, 1000, 1200 mm * Znamionowy warunkowy pr¹d zwarciowy Icc do 100 ka 7

Informacje zawarte w niniejszej broszurze zawieraj¹ jedynie ogólne opisy i przyk³ady, które nie zawsze dotycz¹ konkretnych przypadków zastosowañ w przytoczonej formie, wzglêdnie które mog¹ ulec

8 Informacje zawarte w niniejszej broszurze zawieraj¹ jedynie ogólne opisy i przyk³ady, które nie zawsze dotycz¹ konkretnych przypadków zastosowañ w przytoczonej formie, wzglêdnie które mog¹ ulec zmianie podczas dalszego rozwoju produktu. ¹dane cechy bêd¹ obowi¹zuj¹ce tylko przy pisemnym ich potwierdzeniu w kontrakcie. Zastrzega siê prawo wprowadzania zmian bez uprzedzenia Wydanie: wrzesieñ 2003
