1 SЕRIA Przekaźnikowy moduł sprzęgający A Panele kontrolne Maszyny pakujące Stocznie Maszyny włókiennicze Regały karuzelowe Rozdzielnice Podnośniki i dźwigi Maszyny stolarskie

2 FINDER zastrzega sobie prawo do zmiany danych zawartych w katalogu w dowolnym terminie bez podania przyczyny. FINDER nie ponosi odpowiedzialności za szkody osób i rzeczy wynikające z nieprawidłowego użytkowania lub montażu produktów.

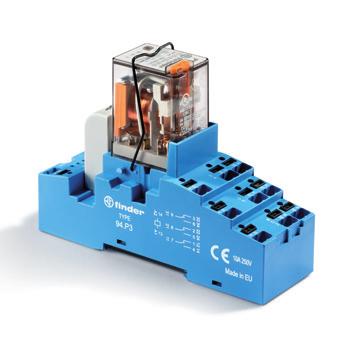

3 SERIA Przekaźnikowy moduł sprzęgający 7-10 A SERIA Przekaźnikowy moduł sprzęgający 3 lub 4 zestyki przełączne (3P, 4P), szerokość 31 mm, z połączeniami samozaciskowymi Idealny do sterowników PLC i systemów elektronicznych.p3.p4 Typ.P3 3 zestyki przełączne 10 A Połączenia samozaciskowe Typ.P4 4 zestyki przełączne 7 A Połączenia samozaciskowe Cewka AC i DC Standardowo wyposażone w moduł przeciwzakłóceniowy EMC - dla cewki i wskaźnik zadziałania LED Tabliczka opisowa Zestyki bez kadmu Zgodne z UL (określone kombinacje przekaźnik/gniazdo) Do montażu na szynę DIN 35 mm (EN 60715) 3 zestyki przełączne 10 A Połączenia samozaciskowe 4 zestyki przełączne 7 A Połączenia samozaciskowe.p3 /.P4 Połączenia samozaciskowe Wymiary patrz str. 9 Przykład: AC Przykład: DC Dane zestyków Ilość zestyków 3 P 4 P Prąd znamionowy/maks. prąd załączenia A 10/20 7/15 Napięcie znamionowe/maks. nap. łączeniowe V AC 250/ /250 Maks. moc łączeniowa dla AC1 VA Maks. moc łączeniowa dla AC15 (230 V AC) VA Obciążenie silnikiem 1-faz. (230 V AC) kw Maks. prąd łączeniowy, praca DC1: 30/110/220 V A 10/0.25/0.12 7/0.25/0.12 Min. moc łączeniowa mw (V/mA) 300 (5/5) 300 (5/5) Standardowy materiał zestyków AgNi AgNi Dane cewki Napięcie znam. (U N ) V AC (50/60 Hz) V DC Pobór mocy AC/DC VA (50 Hz)/W 1.5/1 1.5/1 Zakres napięcia zasilania AC ( )U N ( )U N DC ( )U N ( )U N Napięcie podtrzymania AC/DC 0.8 U N / 0.5 U N 0.8 U N / 0.5 U N Napięcie odpadania AC/DC 0.2 U N / 0.1 U N 0.2 U N / 0.1 U N Dane ogólne Trwałość mechaniczna AC/DC cykle / / Trwałość mechaniczna AC1 cykle Czas zadziałania/czas powrotu ms 10/5 (AC) - 10/15 (DC) 11/3 (AC) - 11/15 (DC) Wytrzymałość izolacji cewka-zestyki (1.2/50 µs) kv Wytrzymałość przerwy zestykowej V AC Temperatura pracy C Stopień ochrony IP 20 IP 20 Certyfikaty i dopuszczenia (wg typu) 3

4 SERIA SERIA Przekaźnikowy moduł sprzęgający 7-10 A Przekaźnikowy moduł sprzęgający 2, 3 lub 4 zestyki przełączne (2P, 3P, 4P), szerokość 27 mm, z zaciskami śrubowymi Idealny do sterowników PLC i systemów elektronicznych Typ.32 2 zestyki przełączne 10 A Typ.33 3 zestyki przełączne 10 A Typ.34 4 zestyki przełączne 7 A 2 zestyki przełączne 10 A 3 zestyki przełączne 10 A 4 zestyki przełączne 7 A Cewka AC i DC Standardowo wyposażone w moduł przeciwzakłóceniowy EMC - dla cewki i wskaźnik zadziałania LED Tabliczka opisowa Zestyki bez kadmu Zgodne z UL (określone kombinacje przekaźnik/gniazdo) Do montażu na szynę DIN 35 mm (EN 60715).32 /.33 /.34 Wymiary patrz str. 9 Przykład: AC Przykład: DC Przykład: AC Dane zestyków Ilość zestyków 2 P 3 P 4 P Prąd znamionowy/maks. prąd załączenia A 10/20 10/20 7/15 Napięcie znamionowe/maks. nap. łączeniowe V AC 250/ / /250 Maks. moc łączeniowa dla AC1 VA Maks. moc łączeniowa dla AC15 (230 V AC) VA Obciążenie silnikiem 1-faz. (230 V AC) kw Maks. prąd łączeniowy, praca DC1: 30/110/220 V A 10/0.25/ /0.25/0.12 7/0.25/0.12 Min. moc łączeniowa mw (V/mA) 300 (5/5) 300 (5/5) 300 (5/5) Standardowy materiał zestyków AgNi AgNi AgNi Dane cewki Napięcie znam. (U N ) V AC (50/60 Hz) V DC Pobór mocy AC/DC VA (50 Hz)/W 1.5/1 1.5/1 1.5/1 Zakres napięcia zasilania AC ( )U N ( )U N ( )U N DC ( )U N ( )U N ( )U N Napięcie podtrzymania AC/DC 0.8 U N / 0.5 U N 0.8 U N / 0.5 U N 0.8 U N / 0.5 U N Napięcie odpadania AC/DC 0.2 U N / 0.1 U N 0.2 U N / 0.1 U N 0.2 U N / 0.1 U N Dane ogólne Trwałość mechaniczna AC/DC cykle / / / Trwałość mechaniczna AC1 cykle Czas zadziałania/czas powrotu ms 10/5 (AC) - 10/15 (DC) 10/5 (AC) - 10/15 (DC) 11/3 (AC) - 11/15 (DC) Wytrzymałość izolacji cewka-zestyki (1.2/50 µs) kv Wytrzymałość przerwy zestykowej V AC Temperatura pracy C Stopień ochrony IP 20 IP 20 IP 20 Certyfikaty i dopuszczenia (wg typu) 4

5 SERIA Przekaźnikowy moduł sprzęgający 6-10 A SERIA Przekaźnikowy moduł sprzęgający 2 lub 4 zestyki przełączne (2P, 3P, 4P), szerokość 27mm, z zaciskami śrubowymi Zgodność z ATEX (EX na nc) Typ.32 - x0xx 2 zestyki przełączne 10 A Typ.34 - x0xx 4 zestyki przełączne 6 A Cewka AC i DC Standardowo wyposażone w moduł przeciwzakłóceniowy EMC - dla cewki i wskaźnik zadziałania LED Mechaniczny wskaźnik zadziałania - opcja dla typów z 2 i 4 zestykami przełącznymi Tabliczka opisowa Zestyki bez kadmu Zgodne z UL Zgodność z: EN :2012 i EN : /9/WE i 2014/34/UE Do montażu na szynę DIN 35 mm (EN 60715).32 - x0xx.34 - x0xx 2 zestyki przełączne 10 A Zgodność z ATEX 4 zestyki przełączne 6 A Zgodność z ATEX.32 /.34 - x0xx Wymiary patrz str. 9 Przykład: DC Przykład: DC Dane zestyków Ilość zestyków 2 P 4 P Prąd znamionowy/maks. prąd załączenia A 10/20 6/15 Napięcie znamionowe/maks. nap. łączeniowe V AC 250/ /250 Maks. moc łączeniowa dla AC1 VA Maks. moc łączeniowa dla AC15 (230 V AC) VA Obciążenie silnikiem 1-faz. (230 V AC) kw Maks. prąd łączeniowy, praca DC1: 30/110/220 V A 10/0.25/0.12 6/0.25/0.12 Min. moc łączeniowa mw (V/mA) 300 (5/5) 300 (5/5) Standardowy materiał zestyków AgNi AgNi Dane cewki Napięcie znam. (U N ) V AC (50/60 Hz) V DC Pobór mocy AC/DC VA (50 Hz)/W 1.5/1 1.5/1 Zakres napięcia zasilania AC ( )U N ( )U N DC ( )U N ( )U N Napięcie podtrzymania AC/DC 0.8 U N / 0.5 U N 0.8 U N / 0.5 U N Napięcie odpadania AC/DC 0.2 U N / 0.1 U N 0.2 U N / 0.1 U N Dane ogólne Trwałość mechaniczna AC/DC cykle / / Trwałość mechaniczna AC1 cykle Czas zadziałania/czas powrotu ms 11/3 (AC) - 11/15 (DC) 11/3 (AC) - 11/15 (DC) Wytrzymałość izolacji cewka-zestyki (1.2/50 µs) kv Wytrzymałość przerwy zestykowej V AC Temperatura pracy C Stopień ochrony IP 20 IP 20 Certyfikaty i dopuszczenia (wg typu) 5

6 SERIA SERIA Przekaźnikowy moduł sprzęgający A Kod zamówienia Przykład: Seria, do montażu na szynę DIN (EN 60715) 35 mm, przekaźnikowy moduł sprzęgający z połączeniami samozaciskowymi, 4 zestyki przełączne, napięcie cewki 24VDC, zielony wskaźnik LED, dioda gaszeniowa. Seria A C D 5 8. P Typ 3 = Do montażu na szynę DIN 35 mm (EN 60715) P = Połączenia samozaciskowe Do montażu na szynę DIN 35 mm (EN 60715) A: Materiał zestyków 0 = AgNi Standardowy 5 = AgNi + Au : Rodzaj zestyku 0 = Przełączny D: Wykonanie 0 = Standardowe C: Opcje 5 = Standardowe DC: zielony LED, dioda gaszeniowa ("+" przy A1) 6 = Standardowe AC: zielony LED, warystor Ilość zestyków 2 = 2 zestyki przełączne, 10 A 3 = 3 zestyki przełączne, 10 A 4 = 4 zestyki przełączne, 7 A Rodzaj napięcia cewki 8 = AC (50/60 Hz) 9 = DC Napięcie znamionowe cewki Patrz tabela z wartościami napięć Wybór właściwości i opcji: Wykonanie może zostać wybrane z jednego wiersza. Standardy są wyróżnione tłustą czcionką. Typ Cewka A C D.P3/P4/32/33/34 AC P3/P4/32/33/34 DC Kod zamówienia - wersje ATEX Przykład: Seria, do montażu na szynę DIN (EN 60715) 35 mm, przekaźnikowy moduł sprzęgający z zaciskami śrubowymi, 4 zestyki przełączne, napięcie cewki 120 VAC, zielony wskaźnik LED, mech. wskaźnik zadziałania, wersja ATEX A C D Seria Typ 3 = Do montażu na szynę DIN 35 mm (EN 60715) Ilość zestyków 2 = 2 zestyki przełączne, 10 A 4 = 4 zestyki przełączne, 6 A Rodzaj napięcia cewki 8 = AC (50/60 Hz) 9 = DC A: Materiał zestyków 0 = AgNi Standardowy 2 = AgCdO 5 = AgNi + Au : Rodzaj zestyku 0 = Przełączny D: Wykonanie 8 = zgodność z ATEX (Ex na nc) bez mechanicznego wskaźnika zadziałania 9 = zgodność z ATEX (Ex na nc) z mechanicznym wskaźnikiem zadziałania C: Opcje 4 = Moduł 99 LED (AC/DC) 5 = Moduł 99 LED + dioda (DC) Napięcie znamionowe cewki Patrz tabela z wartościami napięć 6

7 SERIA Przekaźnikowy moduł sprzęgający A SERIA Dane ogólne Właściwości izolacyjne Właściwości izolacji wg. normy EN napięcie znamionowe izolacji V 400 (2-3 zestyki) 250 (4 zestyki) napięcie probiercze kv 3.6 (2-3 zestyki) 2.5 (4 zestyki) stopień zanieczyszczenia 2 2 stopień ochrony przepięciowej III II Wytrzymałość izolacji cewka-zestyki (1.2/50 µs) kv 3.6 Wytrzymałość przerwy zestykowej V AC 1000 Wytrzymałość przerwy zestykowej V AC 2000 (.32,.33,.P3) 1550 (.34,.P4) EMC odporność układu sterującego na zakłócenia przewodowe Impuls (5 50)ns, 5 khz, on A1 - A2 wg. normy EN klasa 4 (4 kv) Udar (1.2/50 μs) na A1 - A2 (tryb różnicowy) wg. normy EN klasa 4 (4 kv) Pozostałe dane Czas drgania styków: NO/NC ms 1/3 Odporność na wibracje (10 55)Hz: NO/NC g 6/6 Straty mocy bez obciążonych zestyków W 1 przy prądzie znamionowym W 3 (.32,.34,.P4) 4 (.P3,.33).32/33/34 (zaciski śrubowe).p3/p4 (połączenia samozaciskowe) Długość odizolowanej końcówki przewodu mm 8 8 Moment obrotowy dokręcania śrub zacisków Nm 0.5 Min. przekrój przewodu Drut Linka Drut Linka mm AWG Maks. przekrój przewodu Drut Linka Drut Linka mm 2 1 x 6 / 2 x x 4 / 2 x x 1.5 / 1 x x 1.5 / 1 x 2.5 AWG 1 x 10 / 2 x 14 1 x 12 / 2 x 14 2 x 16 / 1 x 14 2 x 16 / 1 x 14 Pozostałe dane - wersje ATEX Maks. prąd przy 70 C Montaż pojedynczego elementu Montaż > 1 elementu Typ.32 A 10 7 Typ.34 A 6 5 Zaciski Długość odizolowanej końcówki przewodu mm 8 Moment obrotowy dokręcania śrub zacisków Nm 0.5 Przekrój przewodu Drut Linka mm 2 1 x x 1.5 AWG 1 x 12 2 x 16 Znakowanie - wersje ATEX - ATEX, II 3G Ex na nc IIC Gc ZNAKOWANIE Specjalne oznaczenie ochrony przeciwwybuchowej II Urządzenia przeznaczone do pracy na powierzchni (zakłady inne niż górnicze) 3 Kategoria 3: normalny stopień ochrony G Atmosfera wybuchowa ze względu na obecność oparów gazów Ex na Urządzenia nieiskrzące Ex nc Urządzenia uszczelnione (rodzaj ochrony dla kategorii 3G) IIC Grupa gazów Gc Stopień ochrony urządzeń 40 C Ta +70 C Temperatura otoczenia EPT 15 ATEX 0195 U EPT: laboratorium wydające certyfikaty CE 15: rok wydania certyfikatu 0195: numer certyfikatu U: element ATEX GAS 7

8 SERIA SERIA Przekaźnikowy moduł sprzęgający 7-10 A Dane zestyków F - Trwałość łączeniowa (dla AC) w funkcji prądu na zestykach 2 i 3 zestyki przełączne F - Trwałość łączeniowa (dla AC) w funkcji prądu na zestykach 4 zestyki przełączne Cykle Obciążenie rezystancyjne - cosφ = 1 Obciążenie indukcyjne - cosφ = 0.4 Cykle Obciążenie rezystancyjne - cosφ = 1 Obciążenie indukcyjne - cosφ = 0.4 H - Obciążenie graniczne dla prądu stałego (dla DC1) DC - prąd łączeniowy (A) prąd graniczny dla 2P i 3P prąd graniczny dla 4P zestyki w serii Kiedy przełączamy obciążenie rezystancyjne (DC1) i mamy wartości napięcia i prądu poniżej krzywej, spodziewana wartość trwałości łączeniowej cykli. W przypadku obciążenia indukcyjnego DC13 połączenie równolegle diody z obciążeniem pozwoli na uzyskanie podobnej trwałości elektrycznej jak w przypadku obciążenia DC1. Należy zwrócić uwagę, że w tym przypadku czas powrotu się zwiększy. Napięcie DC (V) Dane cewki Wykonanie DC Napięcie znamionowe Kod cewki Zakres napięcia zasilania Rezystancja Pobór prądu U N U min U max R I przy U N V V V Ω ma R - DC Dopuszczalny zakres napięcia pracy cewki w zależności od temperatury otoczenia Wykonanie AC Napięcie znamionowe Kod cewki Zakres napięcia zasilania Rezystancja Pobór prądu U N U min U max R I przy U N (50 Hz) V V V Ω ma R - AC Dopuszczalny zakres napięcia pracy cewki w zależności od temperatury otoczenia Maks. dopuszczalne napięcie cewki przy obciążeniu znamionowym 2 - Minimalne napięcie sterujące, przy temperaturze cewki równej temperaturze otoczenia Maks. dopuszczalne napięcie cewki przy obciążeniu znamionowym 2 - Minimalne napięcie sterujące, przy temperaturze cewki równej temperaturze otoczenia

9 SERIA Przekaźnikowy moduł sprzęgający 7-10 A SERIA Komponenty Kod Typ gniazda Typ przekaźnika Moduł Obejma wyrzutnikowa Konfiguracje przekaźnik/gniazdo Wymiary.P3 94.P P4 94.P P3 Połączenia samozaciskowe.p4 Połączenia samozaciskowe 9

10 SERIA SERIA Przekaźnikowy moduł sprzęgający 7-10 A Akcesoria Mostek grzebieniowy 2-zaciskowy dla typów.p3 i.p Wartości znamionowe 10 A V Mostek grzebieniowy 2-zaciskowy dla typów.p3 i.p Wartości znamionowe 10 A V Mocowanie do płytek dla typów.p3,.p4,.32,.33 i E U R O P E A N P A T E N T E U R O P E A N Mostek grzebieniowy 6-zaciskowy dla typów.32,.33, (niebieski) (czarny) Wartości znamionowe 10 A V E U R O P E A N P A T E N T E U R O P E A N Mostek grzebieniowy 6-zaciskowy dla typów.p3 i.p4 Wartości znamionowe (niebieski) 10 A V Płytki do opisu modułów przekaźnikowych, plastikowe, 48 szt., 6 x 12 mm Kod zamówieniowy Jak oznakować i zidentyfikować obejmę wyrzutnikową i opcje pakowania dla gniazd. Przykład: 5 8. P S P A A Opakowanie standardowe Opakowanie pęcherzykowe SP Plastikowe obejmy wyrzutnikowe SM Metalowe obejmy wyrzutnikowe (tylko.32/33/34 - x0xx) 10
