1 Przedmiar robót Budowa: Obiekt lub rodzaj robót: Sieć wodociągowa Lokalizacja: Gorlice ul. Reja na działkach nr 2443/26, 2439/10, 2447/2, 2451/10, 2451/3, 2451/7, 2450, 2449/6 Inwestor: MPGK Sp. z o.o Gorlice ul. 11 Listopada 54 Data opracowania: Autor opracowania: mgr inż Justyna Dykla...

2 Przedmiar sieci wodociągowej ul. Reja ZUZIA11 (C) Datacomp strona nr: 2 Ogólna charakterystyka obiektów lub robót Przedmiotem niniejszego opracowania jest projekt rozbudowy sieci wodociągowej włączonej do projektowanej sieci (w trakcie realizacji objęty pozwoleniem na budowę nr 712/2012 z dnia znak AB /2012) zlokalizowanej przy ul Kościuszki Boczna. Projektowana sieć wodociągowa przebiega terenami zielonymi po działkach prywatnych za zgodą i na wniosek właścicieli działek. Sieć wodociągowa będzie zaopatrywać w wodę budynki mieszkalne jednorodzinne nie ujęte we wcześniejszym opracowaniu. Od głównej sieci rozdzielczej średnicy O 110 mm prowadzone będą odnogi o średnicy O75, 63. Na sieci projektuje się uzbrojenie terenu w postaci studni odpowietrzającej, hydrantów i zasuw. Długość sieci wodociągowej wynosi DN 63-68,0m DN 75-37,0m DN ,0m Sieć wodociągową wykonać z rur TYTAN PE/PE materiał PE 100 RC szeregu SDR 17,6- DN 110 x6,6mm, 63 x3,8 mm, 75x4,5mm. Na odejściach do przyłączy zabudować zasuwy PE 32. Łączenie rur PE wykonać z zastosowaniem połączeń zgrzewanych. Wykopy wykonywać mechanicznie a w pobliżu istniejących sieci ręcznie. Przewody układać ze spadkiem i na głębokościach zgodnych z profilem sieci na przeciętnej głębokości 1,8 m. Przy przejściach siecią wodociągową pod istniejącymi ławami budynków oraz przy przejściach przez ściany budynków dla zabezpieczenia sieci przed uszkodzeniem stosować tuleje ochronne stalowe o średnicach odpowiednio większych od przewodu wodociągowego. Długość tulei nie powinna być krótsza od długości ławy fundamentowej Wolną przestrzeń pomiędzy tulejami ochronnymi wypełnić pianką poliuretanową. Zmontowany wodociąg zasypywać warstwami ziemi grubości 30 cm z wyjątkiem miejsc wykonanych połączeń zgrzewanych.

3 <-NR-> <-PODST-> <-OPIS-> <-JEDN-> <-ILOSC-> Przedmiar sieci wodociągowej ul. Reja ZUZIA11 (C) Datacomp strona nr: 3 Przedmiar robót Nr Podstawa Opis robót Jm Ilość Kosztorys 1 Element Roboty ziemne i montażowe sieci wodociągowej - kod CPV Element Roboty ziemne 2.1 KNR 201/218/3 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład, koparka 0,60 m3, grunt kategorii IV układanie rur PE110 0,9*(360*1,95) 631, układanie rur PE75 0,9*(37*2,1) 69, układanie rurpe 63 0,9*(68*1,9) 116, dołki montażowe (2*2*1,8)+(2*2*3,2) 20, pod zasuwy DN32 do przyłączy 9*1*1*1,7 15, RAZEM: 853, m3 853, KNR 201/212/8 Roboty ziemne koparkami podsiębiernymi z transportem urobku samochodami samowyładowczymi do 1 km, w ziemi uprzednio zmagazynowanej w hałdach, koparka 0,60 m3, grunt kategorii IV, spycharka 55 kw, samochód do 5 t podyspka gr. 10 -wywóz- rury-pe *0,9*0,10 32, podyspka gr. 10 -wywóz- rury-pe75 37*0,9*0,10 3, podyspka gr. 10 -wywóz- rury-pe63 68*0,9*0,10 6, zasypka gr. 15 cm wywóz - rury-pe *0,9*0,15 48, zasypka gr. 15 cm wywóz - rury-pe75 37*0,9*0,15 4, zasypka gr. 15 cm wywóz - rury-pe63 68*0,9*0,15 9, wywóz spod studni fi 1000mm 0,196*2 0, wywoz spod studni fi 800mm (0,125*2)+(0,125*2,2) 0, RAZEM: 105, m3 105, KNR 201/322/7 Umocnienie pionowych ścian wykopów liniowych palami szalunkowymi (wypraskami) w gruntach suchych z rozbiórką, umocnienia ażurowe, głębokość do 3.0 m, kategoria gruntu III-IV układanie rur PE110 2*(360*2) 1 440, układanie rur PE75 2*(37*2) 148, układanie rur PE63 2*(68*2) 272, dołki montażowe (2*2*1,8)+(2*2*3,2) 20, RAZEM: 1 880, m , KNR 201/230/1 Zasypywanie wykopów spycharkami, przemieszczanie na odległość do 10 m, grunt kategorii I-III, spycharka 55 kw (75 KM) 853, , , RAZEM: 747, m3 747, KNR 201/701/3 (2) Ręczne kopanie rowów dla kabli, szerokość dna do 0.4 m, kategoria gruntu IV, głębokość rowu do 0.8 m 6 6, RAZEM: 6, m 6, KNR 201/320/3 Ręczne zasypywanie wykopów liniowych o ścianach pionowych, głębokość do 1.5 m, kategoria gruntu V-VI, szerokość wykopu m 6*0,6*0,8 2, RAZEM: 2, m3 2,880 3 Element Roboty montażowe 3.1 KNR 908/201/1 Przeciski sterowane z żerdzią pilotową z rur PE/PP o średnicy DN 75x4,5 mm, przecisk długości do 20 m, grunt kat. III-IV, PE/PP Fi 75 mm 12 12, RAZEM: 12, m 12, KNR 218/109/1 Rurociągi z polietylenu niskociśnieniowego (PE) łączone metodą zgrzewania, Fi 40 mm 16 16, RAZEM: 16, m 16,000

4 <-NR-> <-PODST-> <-OPIS-> <-JEDN-> <-ILOSC-> Przedmiar sieci wodociągowej ul. Reja ZUZIA11 (C) Datacomp strona nr: 4 Nr Podstawa Opis robót Jm Ilość 3.3 KNR 218/109/1 Rurociągi z polietylenu niskociśnieniowego (PE) łączone metodą zgrzewania, Fi 63 mm 68 68, RAZEM: 68, m 68, KNR 218/109/1 Rurociągi z polietylenu niskociśnieniowego (PE) łączone metodą zgrzewania, Fi 75 mm 37 37, RAZEM: 37, m 37, KNR 218/109/3 Rurociągi z polietylenu niskociśnieniowego (PE) łączone metodą zgrzewania, Fi 110 mm , RAZEM: 358, m 358, KNR 219/119/2 Rury ochronne, Dn 150 mm R= 0,955 M= 1,000 S= 1, , RAZEM: 12, m 12, KNR 510/303/2 Układanie rur ochronnych z PCW w wykopie, rura A 110 Ps R= 0,955 M= 1,000 S= 1, , RAZEM: 6, m 6, KNR 218/802/1 Próba szczelności sieci wodociągowych, rurociąg do Dn 100 mm, rury PE (3) (odcinek 200 m) próba 3.9 KNR 218/802/1 Próba szczelności sieci wodociągowych, rurociąg do Dn 100 mm, dodatek lub (4) potrącenie za każde 10 m 16 16, RAZEM: 16, mb 16, KNR 218/803/1 Dezynfekcja rurociągów sieci wodociągowych, rurociąg do Dn 150 mm, odcinek 200 m RAZEM: 1, odcinek 1, KNR 218/803/1 Dezynfekcja rurociągów sieci wodociągowych, rurociąg do Dn 150 mm, (2) dopłata/potrącenie za każde 10 m 16 16, RAZEM: 16, mb 16, KNR 218/501/1 Podłoże z materiałów sypkich, grubości 10 cm dołki montażowe 2*2*2 8, podyspka gr rury-pe *0,9 324, podyspka gr rury-pe75 37*0,9 33, podyspka gr rury-pe63 68*0,9 61, RAZEM: 426, m2 426, KNR 218/501/2 Podłoże z materiałów sypkich, grubości 15 cm układanie rur 37,8 37, dołki montazowe 2*2*2 8, zasypka gr. 15 cm - rury-pe *0,9 324, zasypka gr. 15 cm - rury-pe75 37*0,9 33, zasypka gr. 15 cm - rury-pe63 68*0,9 61, RAZEM: 464, m2 464, KNRW Studnie rewizyjne z kręgów betonowych w gotowym wykopie, Fi 800 mm, 218/513/1 głębokość 3 m-studnie odwadniające RAZEM: 2, szt 2, KNRW Studnie rewizyjne z kręgów betonowych w gotowym wykopie, Fi 1000 mm, 218/513/1 głębokość 3 m- studnia odpowietrzajaca

5 <-NR-> <-PODST-> <-OPIS-> <-JEDN-> <-ILOSC-> Przedmiar sieci wodociągowej ul. Reja ZUZIA11 (C) Datacomp strona nr: 5 Nr Podstawa Opis robót Jm Ilość 3.16 KNRW Stopy fundamentowe betonowe, objętość do 1.0 m3, beton układany ręcznie 202/203/2 fudament pod studzienki fi 1000 (1,2*1,2*0,3)*3 1, RAZEM: 1, m3 1, KNR 219/219/1 Oznakowanie trasy wodociągu ułożonego w ziemi taśmą z tworzywa sztucznego z wkładka stalową R= 0,955 M= 1,000 S= 1, , RAZEM: 463, m 463, KNRW Zasuwa typu "E" kołnierzowa z obudową montowana na rurociągach PVC i PE, 218/212/1 Fi 32 mm , RAZEM: 12, kpl 12, KNRW Zasuwa typu "E" kołnierzowa z obudową montowana na rurociągach PVC i PE, 218/212/1 Fi 50 mm RAZEM: 1, kpl 1, KNRW Zasuwa typu "E" kołnierzowa z obudową montowana na rurociągach PVC i PE, 218/212/1 (2) Fi 65 mm RAZEM: 2, kpl 2, KNRW Zasuwa typu "E" kołnierzowa z obudową montowana na rurociągach PVC i PE, 218/212/2 Fi 80 mm 3 3, RAZEM: 3, kpl 3, KNRW Zasuwa typu "E" kołnierzowa z obudową montowana na rurociągach PVC i PE, 218/212/2 (2) Fi 100 mm 3 3, RAZEM: 3, kpl 3, KNRW Hydranty pożarowe, podziemne Fi 80 mm 218/219/1 RAZEM: 1, kpl 1, KNRW Hydranty pożarowe, nadziemne Fi 80 mm 218/219/3 RAZEM: 2, kpl 2, KNRW Odpowietrzenie rurociągów wodociągowych w studzienkach, odpowietrzenie 218/216/1 rurociągu RAZEM: 1, kpl 1, KNR 228/503/4 Rury kanalizacyjne z tworzyw sztucznych, rury z PVC kielichowe, Dn 300 mm 1,8*3 5, RAZEM: 5, m 5, KNR 231/104/5 Warstwy odsączające, w korycie lub na całej szerokości drogi, zagęszczenie mechaniczne, grubość warstwy po zagęszczeniu 10 cm 1,7*0,3 0, RAZEM: 0, m3 0, KNR 228/305/3 Kształtki PE na rurociągach PE, Fi 110 mm, trójniki 3 3, RAZEM: 3, szt 3,000

6 <-NR-> <-PODST-> <-OPIS-> <-JEDN-> <-ILOSC-> Przedmiar sieci wodociągowej ul. Reja ZUZIA11 (C) Datacomp strona nr: 6 Nr Podstawa Opis robót Jm Ilość 3.29 KNR 228/305/3 Kształtki PE na rurociągach PE, trójnik redukcyjny Fi 110/75 mm 3.30 KNR 228/305/3 Kształtki PE na rurociągach PE,trójnik redukcyjny Fi110/63 mm 6 6, RAZEM: 6, szt 6, KNR 228/305/3 Kształtki PE na rurociągach PE, trójnik redukcyjny Fi 110/90 mm 3.32 KNR 228/305/1 Kształtki PE na rurociągach PE, trójnik redukcyjny kołnierzowy Fi 63/50 mm RAZEM: 2, szt 2, KNR 228/305/3 Kształtki PE na rurociągach PE, Fi 110 mm, kolana 90 (2) 3.34 KNR 228/305/3 Kształtki PE na rurociągach PE, Fi 110 mm, łuki 60 (6) 4 4, RAZEM: 4, szt 4, KNR 228/305/3 Kształtki PE na rurociągach PE, Fi 110 mm, łuki 30 (4) 3.36 KNR 228/305/3 Kształtki PE na rurociągach PE, Fi 110 mm, łuki 15 (3) 3 3, RAZEM: 3, szt 3, KNR 228/305/1 Kształtki PE na rurociągach PE, Fi 63 mm, redukcja 63/40 mm 6 6, RAZEM: 6, szt 6, KNR 228/305/1 Kształtki PE na rurociągach PE, Fi 63 mm, redukcja 110/63 mm RAZEM: 2, szt 2, KNR 228/305/1 Kształtki PE na rurociągach PE, Fi 63 mm, redukcja 50/32 mm RAZEM: 2, szt 2,000

7 Przedmiar sieci wodociągowej ul. Reja ZUZIA11 (C) Datacomp strona nr: 7 Zestawienie robocizny L.p. Nazwa zawodu Jm Ilość 1. Cieśle grupa II r-g 580, Elektromonter grupa II r-g 0, Izolarze grupa II r-g 2, Monter grupa II r-g 8, Monter grupa III r-g 6, Monter instalacji sanitarnych i ogrzewczych II r-g 172, Monter instalacji sanitarnych i ogrzewczych III r-g 1,22 8. Robocizna r-g 88,92 9. Robotnicy r-g 179, Robotnicy grupa I r-g 784, Robotnicy grupa II r-g 0, Spawacze grupa IV r-g 2,0628 Zestawienie materiałów L.p. Nazwa materiału Jm Ilość 1. Acetylen techniczny - rozpuszczony kg 0,6 2. Asfalt przemysłowy izolacyjny kg 3,72 3. Bale iglaste obrzynane nasycone klasa III, grubości mm m3 1, Beton zwykły z kruszywa naturalnego m3 1, Beton zwykły z kruszywa naturalnego B-7.5 (mieszanka betonowa) m3 0, Beton zwykły z kruszywa naturalnego B-10 (mieszanka betonowa) m3 1,41 7. Deski iglaste obrzynane klasa III, grubości mm m3 0, Deski iglaste obrzynane klasa III, grubości mm m3 0, Drewno iglaste okrągłe korowane, nasycone, na stemple m3 1, Drewno na stemple budowlane, okrągłe iglaste - korowane m3 0, Elektrody stalowe do spawania stali węglowej i niskostopowej kg 1, Gwoździe budowlane okrągłe gołe kg 15, Hydrant nadziem. fi 80 mm g_.zabud.1500mm szt Hydrant podziemny żeliwny Fi 80 mm szt Klamry ciesielskie z prętów stalowych, typ U kg 189, Kolana PE do zgrzewania doczołowego 1,0 MPa 90 (woda) 110 mm szt 1, Kolano stopowe kołnierzowe nr kat. 867 do hydrantu 80 mm szt Kołnierze dociskowe "X-W" Fi 63 mm szt 0, Kołnierze dociskowe "X-W" Fi 110 mm szt 3, Kołnierze dociskowe "X-W"Fi 75 mm szt 0, Krąg betonowy o wysokości 500 mm, Fi 1000 mm szt Krąg żelb. z dnem o wys.500mm fi 800mm szt Króciec żeliwny ciśnieniowy przejściowy 1-kołnierzowy FW, do rur z tworzyw sztucznych, fi 50 mm szt Króciec żeliwny ciśnieniowy przejściowy kołnierzowy FW, Fi 50 mm szt 16,1 25. Króciec żeliwny ciśnieniowy przejściowy kołnierzowy FW, Fi 100 mm szt 83,6 26. Króciec żeliwny ciśnieniowy przejściowy kołnierzowy FW, Fi32 mm szt Łuk PE do zgrzewania doczołowego 1,0 MPa 15 (woda) 110 mm szt 3, Łuk PE do zgrzewania doczołowego 1,0 MPa 30 (woda) 110 mm szt 1, Łuk PE do zgrzewania doczołowego 1,0 MPa 60 (woda) 110 mm szt 4, Nasuwka ciśnieniowa na rury PCV(PE) typ NW-W, Fi 40mm szt Nasuwka ciśnieniowa na rury PVC (PE) typ NW-W, Fi 63 mm szt Nasuwka ciśnieniowa na rury PVC (PE) typ NW-W, Fi 75 mm szt Nasuwka ciśnieniowa na rury PVC (PE) typ NW-W, Fi 90 mm szt Nasuwka ciśnieniowa na rury PVC (PE) typ NW-W, Fi 110 mm szt Obudowa żeliwna do zasuwy szt Odpowietrznik uniwersalny żeliwny kołnierzowy szt Pale szalunkowe stalowe gięte na zimno t 0, Piasek do betonów zwykłych m3 0, Płozy (ślizgi) do rur przewodowych w rurach ochronnych szt 2, Podchloryn sodowy kg 0, Pokrywa nadstudzienna żelb. fi 100 cm szt Pokrywa nadstudzienna żelbetowa Fi 800 mm szt Pospółka m3 136, Prostka żeliwna ciśnieniowa kołnierzowa do połączeń sztywnych szt Redukcja PE do zgrzewania doczołowego 1.0 MPa 63/40 mm szt 6,48

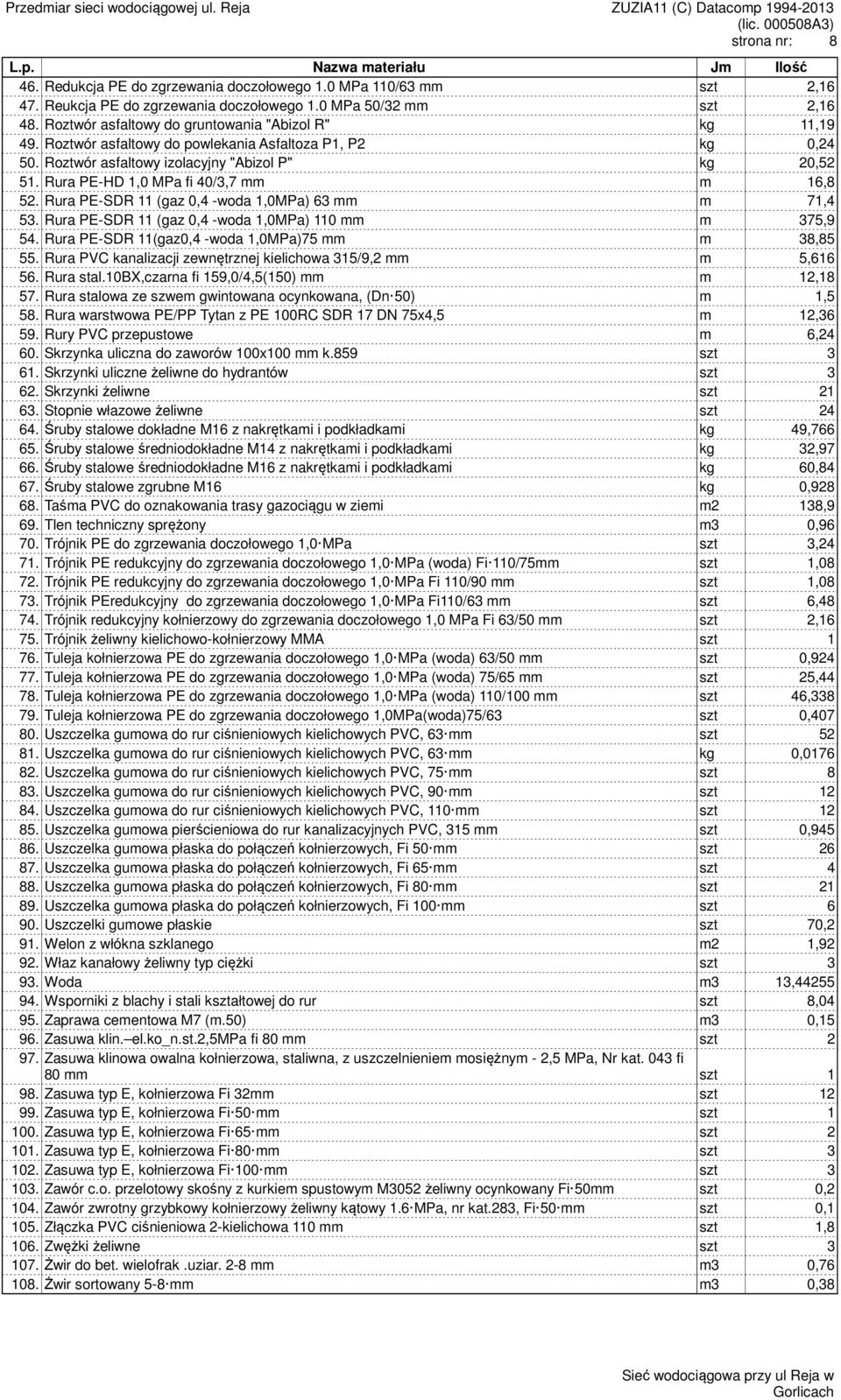

8 Przedmiar sieci wodociągowej ul. Reja ZUZIA11 (C) Datacomp strona nr: 8 L.p. Nazwa materiału Jm Ilość 46. Redukcja PE do zgrzewania doczołowego 1.0 MPa 110/63 mm szt 2, Reukcja PE do zgrzewania doczołowego 1.0 MPa 50/32 mm szt 2, Roztwór asfaltowy do gruntowania "Abizol R" kg 11, Roztwór asfaltowy do powlekania Asfaltoza P1, P2 kg 0, Roztwór asfaltowy izolacyjny "Abizol P" kg 20, Rura PE-HD 1,0 MPa fi 40/3,7 mm m 16,8 52. Rura PE-SDR 11 (gaz 0,4 -woda 1,0MPa) 63 mm m 71,4 53. Rura PE-SDR 11 (gaz 0,4 -woda 1,0MPa) 110 mm m 375,9 54. Rura PE-SDR 11(gaz0,4 -woda 1,0MPa)75 mm m 38, Rura PVC kanalizacji zewnętrznej kielichowa 315/9,2 mm m 5, Rura stal.10bx,czarna fi 159,0/4,5(150) mm m 12, Rura stalowa ze szwem gwintowana ocynkowana, (Dn 50) m 1,5 58. Rura warstwowa PE/PP Tytan z PE 100RC SDR 17 DN 75x4,5 m 12, Rury PVC przepustowe m 6, Skrzynka uliczna do zaworów 100x100 mm k.859 szt Skrzynki uliczne żeliwne do hydrantów szt Skrzynki żeliwne szt Stopnie włazowe żeliwne szt Śruby stalowe dokładne M16 z nakrętkami i podkładkami kg 49, Śruby stalowe średniodokładne M14 z nakrętkami i podkładkami kg 32,97 66.Śruby stalowe średniodokładne M16 z nakrętkami i podkładkami kg 60,84 67.Śruby stalowe zgrubne M16 kg 0, Taśma PVC do oznakowania trasy gazociągu w ziemi m2 138,9 69. Tlen techniczny sprężony m3 0, Trójnik PE do zgrzewania doczołowego 1,0 MPa szt 3, Trójnik PE redukcyjny do zgrzewania doczołowego 1,0 MPa (woda) Fi 110/75mm szt 1, Trójnik PE redukcyjny do zgrzewania doczołowego 1,0 MPa Fi 110/90 mm szt 1, Trójnik PEredukcyjny do zgrzewania doczołowego 1,0 MPa Fi110/63 mm szt 6, Trójnik redukcyjny kołnierzowy do zgrzewania doczołowego 1,0 MPa Fi 63/50 mm szt 2, Trójnik żeliwny kielichowo-kołnierzowy MMA szt Tuleja kołnierzowa PE do zgrzewania doczołowego 1,0 MPa (woda) 63/50 mm szt 0, Tuleja kołnierzowa PE do zgrzewania doczołowego 1,0 MPa (woda) 75/65 mm szt 25, Tuleja kołnierzowa PE do zgrzewania doczołowego 1,0 MPa (woda) 110/100 mm szt 46, Tuleja kołnierzowa PE do zgrzewania doczołowego 1,0MPa(woda)75/63 szt 0, Uszczelka gumowa do rur ciśnieniowych kielichowych PVC, 63 mm szt Uszczelka gumowa do rur ciśnieniowych kielichowych PVC, 63 mm kg 0, Uszczelka gumowa do rur ciśnieniowych kielichowych PVC, 75 mm szt Uszczelka gumowa do rur ciśnieniowych kielichowych PVC, 90 mm szt Uszczelka gumowa do rur ciśnieniowych kielichowych PVC, 110 mm szt Uszczelka gumowa pierścieniowa do rur kanalizacyjnych PVC, 315 mm szt 0, Uszczelka gumowa płaska do połączeń kołnierzowych, Fi 50 mm szt Uszczelka gumowa płaska do połączeń kołnierzowych, Fi 65 mm szt Uszczelka gumowa płaska do połączeń kołnierzowych, Fi 80 mm szt Uszczelka gumowa płaska do połączeń kołnierzowych, Fi 100 mm szt Uszczelki gumowe płaskie szt 70,2 91. Welon z włókna szklanego m2 1, Właz kanałowy żeliwny typ ciężki szt Woda m3 13, Wsporniki z blachy i stali kształtowej do rur szt 8, Zaprawa cementowa M7 (m.50) m3 0, Zasuwa klin. el.ko_n.st.2,5mpa fi 80 mm szt Zasuwa klinowa owalna kołnierzowa, staliwna, z uszczelnieniem mosiężnym - 2,5 MPa, Nr kat. 043 fi 80 mm szt Zasuwa typ E, kołnierzowa Fi 32mm szt Zasuwa typ E, kołnierzowa Fi 50 mm szt Zasuwa typ E, kołnierzowa Fi 65 mm szt Zasuwa typ E, kołnierzowa Fi 80 mm szt Zasuwa typ E, kołnierzowa Fi 100 mm szt Zawór c.o. przelotowy skośny z kurkiem spustowym M3052 żeliwny ocynkowany Fi 50mm szt 0, Zawór zwrotny grzybkowy kołnierzowy żeliwny kątowy 1.6 MPa, nr kat.283, Fi 50 mm szt 0, Złączka PVC ciśnieniowa 2-kielichowa 110 mm szt 1, Zwężki żeliwne szt Żwir do bet. wielofrak.uziar. 2-8 mm m3 0, Żwir sortowany 5-8 mm m3 0,38

9 Przedmiar sieci wodociągowej ul. Reja ZUZIA11 (C) Datacomp strona nr: 9 Zestawienie sprzętu L.p. Nazwa sprzętu Jm Ilość 1. Ciągnik gąsienicowy kw (50-54 KM) m-g 1,68 2. Kocioł do gotowania lepiku m-g 1,68 3. Koparka jednonaczyniowa na podwoziu gąsienicowym 0.60 m3 m-g 38, Samochód dłużycowy 10 t m-g 0,48 5. Samochód dostawczy do 0.9 t m-g 23, Samochód samowyładowczy do 5 t m-g 18, Samochód skrzyniowy 5-10 t m-g 11,85 8. Samochód skrzyniowy do 5 t m-g 7, Spawarka spalinowa 300 A m-g 7, Spycharka gąsienicowa 55kW (75KM) m-g 13, Środek transportowy m-g 0, Urządzenie do przecisków sterowanych z agregatem hydraulicznym m-g 8, Walec statyczny samojezdny 10 t m-g 0, Zespół prądotwórczy trójfazowy przewoźny 5 kva m-g 8,52 15.Żuraw gąsienicowy z wysięgiem bocznym do 15 t m-g 10, Żuraw samochodowy 4 t m-g 9, Żuraw samochodowy 5-6 t m-g 8,64
