Jedna rodzina do wielu zastosowań T-Seria z OBO

Transkrypt

1 Jedna rodzina do wielu zastosowań T-Seria z OBO Szeroka oferta puszek odgałęźnych: siedem rozmiarów, sześć wariantów, jedna rodzina. VBS Systemy po àczeƒ i zamocowaƒ

2 W tej rodzinie każdy ma swoje zadanie WielkoÊç w ka dym rozmiarze Oryginalny rozmiar T 25 Nowa rodzina do profesjonalnej instalacji: w T-Serii znajdà Paƒstwo odpowiednie puszki odga êne do ka dego zastosowania. Ka da z nich spe nia brawurowo swoje zadanie - od ma ych okràg ych puszek (T 25) przez Êredniej wielkoêci (T 100) a do du ych (T 350). T-Seria zapewnia funkcjonalnoêç pod ka dym wzgl dem: z pokrywà zaciskowà, z zamkni ciem obrotowym, z 4/10 lub 24 wejêciami - w ramach tej serii znajdzie si rozwiàzanie pozwalajàce na wykonanie ka dego zadania. OBO wprowadza na rynek europejski najbardziej kompleksowà ofert puszek. I znowu pozwala to na u atwienie Paƒstwu, jako profesjonalistom, pracy. T25 T40 T60 T100 T160 T250 T 350

3 Zalety T-Serii Stopień ochrony: od IP55 do IP66 Napięcie znamionowe: 400V Przekrój znamionowy: od 2,5 mm 2 do 35 mm 2 Oryginalny rozmiar T 350 Ścianki boczne: otwarte lub zamkni te Dławiki elastyczne: do kabli od 0 do 34 mm Otwory wpustowe: od 4 do 24, równie do d awików kablowych M25, M32 i M40 Kolory: jasnoszary, koêç s oniowa, bia y i jasnoszary z czerwonà pokrywà Bezhalogenowe: bez chloru, fluoru i bromu Niepodtrzymujące palenia: 650 C lub 960 C Pokrywa puszki: zaciskowa lub z zamkni ciami obrotowymi VBS 3

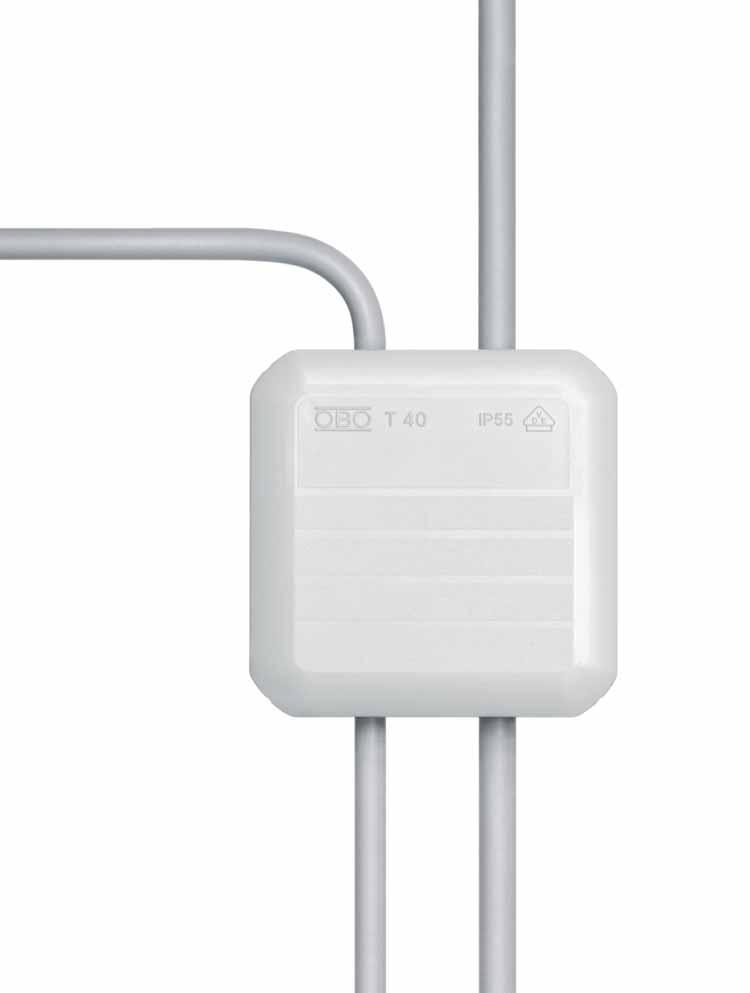

4 Spotkanie rodzinne Przeglàd wszystkich artyku ów Zamknięte czy otwarte? Praktyczne: w wersjach standardowych Êcianki boczne sà wyposa one w otwory, szczelnie zamkni te d awikami elastycznymi w liczbie od 4 do 24. Oprócz tego dost pne sà puszki ze Êciankami ca kowicie zamkni tymi, do indywidualnej instalacji. T 25 T 40 T 60 T 100 Ø 80 x x 90 x x 114 x x 117 x 67 Prosta czy rzucająca się w oczy? ywe kolory: puszki odga êne z d awikami elastycznymi sà oferowane w kolorze jasnoszarym, koêç s oniowa i jasno-szarym z czerwonà pokrywà. 4 VBS Wszystkie wymiary podano w mm.

5 T x 150 x 77 T x 190 x 95 T x 201 x 120 VBS 5

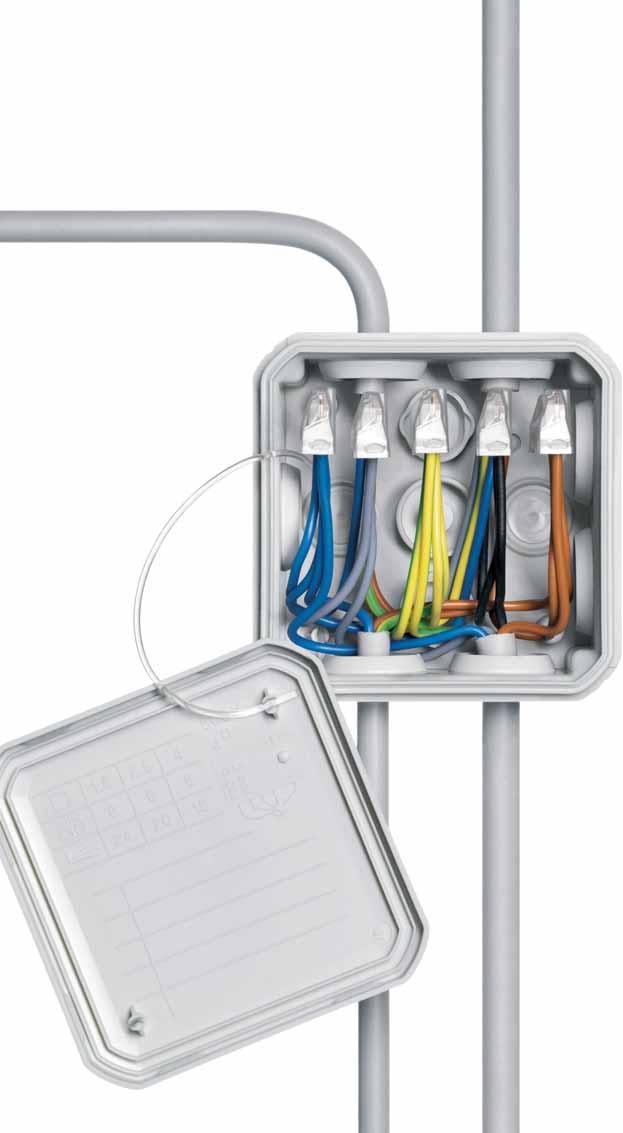

6 Rodzina ma wiele talentów W aêciwoêci T-serii, cz Êç I Tabela informacyjna na pokrywie PrzejrzyÊcie: tabele mogà zawieraç informacje na temat maksymalnej iloêci y i zacisków w zale noêci od ich przekroju..

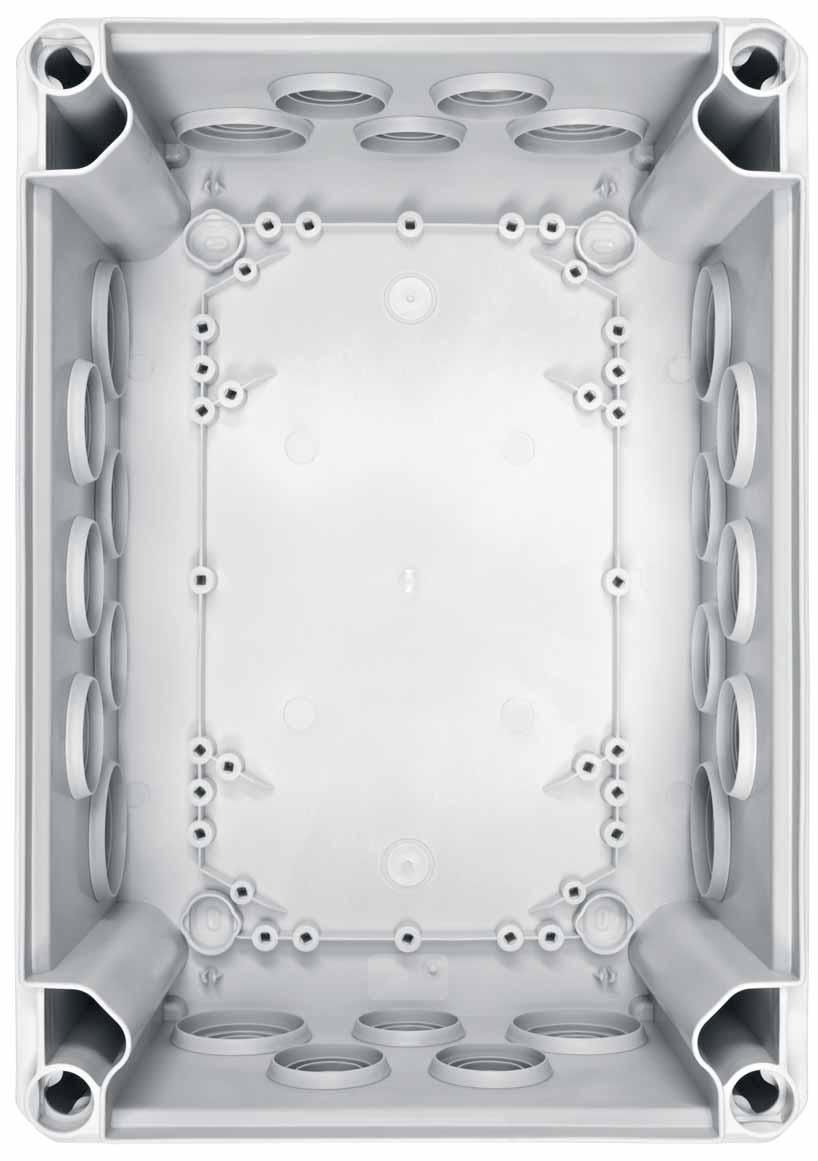

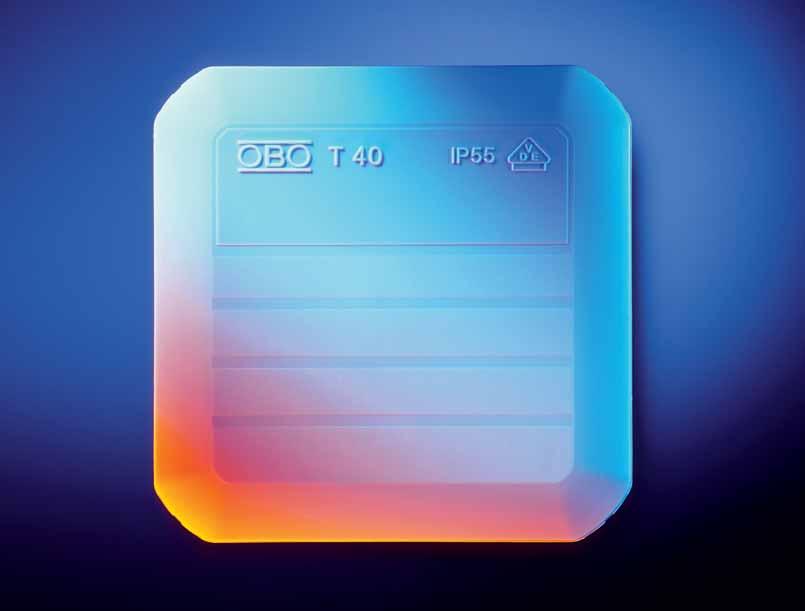

7 Rodzina z dobrego domu Produkty z T-Serii majà wielu krewnych, z którymi si dobrze rozumiejà. W celu profesjonalnej instalacji OBO jako producent systemów oferuje oprócz puszek odga ênych równie d awiki kablowe i materia y elektroinstalacyjne, od opasek kablowych, a do Êrub i ko ków. Do monta u i zamocowania na korytach kablowych OBO z grupy KTS -Kablowe systemy noêne- doskonale nadajà si p yty monta owe. PrzemyÊlany kompletny system od jednego producenta. Pola opisowe Jednoznacznie: Du e pola opisowe na wszystkich pokrywach puszek pozwalajà na dok adne oznaczenie pod àczonych odbiorników. Wersje zamknięte Elastyczne: w wariancie zamkni tym puszek, mo na w dowolnym miejscu umieêciç potrzebny otwór monta owy. Dławiki elastyczne do rur Po àczenia: puszki odga êne z otworami wpustowymi mo na wyposa yç równie w d awiki elastyczne do rur. W ten sposób àczy si rury z puszkami odga ênymi. Montaż szyny Dobrze chronione: w korpusie puszki o rozmiarach od T 60 do T 350 mo na zamontowaç szyn monta owà, zarówno wzd u, jak i w poprzek. Dławiki elastyczne Proste: puszki odga êne T- Serii uszczelnione sà d awikami elastycznymi wtykowymi. Membarna przebijana jest przewodem bez u ycia adnych dodatkowych narz dzi. Montaż listwy Pojemne: we wn trzu puszek rozga ênych T25 do T100 mo na umieêciç listw zaciskowà. Otwór wpustowy Szczelne: w otworach wtykowych mo na umieêciç d awiki kablowe typu V-TEC VM i zabezpieczyç je od strony wewn trznej puszki przeciwnakr tkami. Mocowanie podłogowe/ścienne Trwa e: dwa do czterech przebiç w dnie puszki umo liwia jej zamocowanie. Za pomocà za àczonych zaêlepek mo na ponownie zaêlepiç otwory. Otwory przebiciowe w dnie Opcjonalnie: w korpusie puszki znajdujà si otwory przebiciowe, przez które mo na zainstalowaç przewód wyprowadzany przez dno. Mocowanie otworami pod zamki pokryw Monta : od rozmiaru T 60 puszki rozga êne mogà byç mocowane do pod o a poprzez gotowe otwory u ywane do zamocowania pokryw. VBS 7

8 Rodzina ma wiele talentów W aêciwoêci T-Serii, cz Êç II

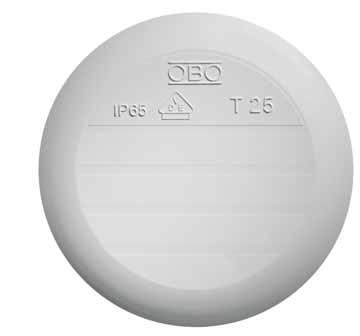

9 W dobrej rodzinie też jest czasami gorąco W przypadku po aru T-Seria zapewnia najwy szy stopieƒ bezpieczeƒstwa. Wszystkie puszki rozga êne zosta y poddane testowi odpornoêci na p omienie do 650 C wg DIN EN i posiadajà znak VDE. Dost pna jest równie wersja specjalna, niepodtrzymujàca palenia do 960 C. Modele o podwy szonej odpornoêci na p omienie oznaczone sà literkà F umieszczonà za oznaczeniem typu, np. T 60F. Wszystkie skrzynki sà wykonane z niezawierajàcego halogenu polipropylenu i nie zawierajà fluoru, chromu ani bromu. Struktura przeciwskrętna dna Zabezpieczenie: okràg a oraz najmniejsza kwadratowa puszka odga êna z gwintem wewn trznym w dnie, jest unieruchomiona dodatkowo w pod o u za pomocà przeciwskr tnej struktury dna puszki. Pokrywa zaciskowa Dobrze wyposa one: puszki T 25 i T 40 serii T wyposa one sà w pokryw zaciskowà, niewymagajàcà zamkni cia obrotowego. Gwint M6 w dnie Przykr canie: za pomocà gwintu wewn trznego w dnie puszki mo na przykr ciç obydwa ma e rozmiary T 25 i T 40 u ywajàc gwintu M6. Zabezpieczenie przed zagubieniem pokrywy linką mocującą Nie do zgubienia: ka da pokrywa jest zamocowana we wn trzu puszki, co zapobiega jej zagubieniu. Zamknięcie pokrywy B yskawiczne: od rozmiaru T 60 pokrywa jest mocowana do korpusu za pomocà zamków obrotowych oraz otwierana i zamykana poprzez çwierç obrotu w danà stron. Stopień ochrony IP 55 Najlepiej chronione: wszystkie puszki odga êne T-Serii sà chronione zgodnie z VDE przed kurzem i wodà - min. stopieƒ ochrony obudowy wynosi IP 55. Oznaczenia regulacyjne: Prosto, jak po sznurku: na ka dej ze stron puszek odga ênych znajdujà si oznaczenia, pozwalajàce na ustawienie puszki poziomo w linii. Możliwe plombowanie Zabezpieczone: od rozmiaru T 60 mo na zaplombowaç puszki odga êne przy uzyciu zamkni ç obrotowych. Otwór na kondensat Przygotowane: w ka dej ze Êcianek puszki odga ênej przewidziany jest otwór na kondensat, który mo na wybiç w razie potrzeby. Elastyczna piankowa uszczelka pokrywy. Bardzo szczelne: puszki odga êne od rozmiaru T 60 wyposa one w elastycznà uszczelk wykonanà z pianki. Pozwala to na osiàgni cie wysokiego stopnia ochrony - do IP 66. VBS 9

10 Dane techniczne T-Seria T 25 T 40 4 T 60 6 T T T T 350 Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy Napi cie znamionowe Stopieƒ ochrony Nie podtrzymuje palenia 25 Przekrój znamionowy IloÊç wejêç Bezhalogenowe: bez chloru, fluoru i bromu Wymiar wejêcia

11 Akcesoria: PomyÊleliÊmy o wszystkim Zamocowanie płyty montażowej Mo liwoêci monta u: w dnie puszki umieszczone sà dwa/ cztery otwory mocujàce dla wkr tów do blach 3,5 x 9,5 mm, do zamocowania puszki na p ycie monta owej. Listwa zaciskowa Mo liwoêci dodatkowej rozbudowy: puszki odga êne od T 25 do T 100 mo na dodatkowo wyposa yç w listw zaciskowà. Jest ona mocowana w dnie. Złączki wtykowe Dobrze po àczone: z àczki wtykowe i listwy zaciskowe Dolü OBO gwarantujà zawsze bezpieczne po àczenie. Akcesoria do mocowania Przygotowane na wszystko: OBO oferuje kompletny asortyment elementów mocujàcych w celu jak najszybszego monta u na wszystkich pod o ach. Dławiki kablowe Systematyczne: otwory w puszkach sà dostosowane do wymiaru zewn trznego gwintu d awików kablowych OBO. W celu polepszenia stopnia ochrony mo na zamontowaç typwe d awiki zamiast przejêç elastycznych. Typ Kolor Materiał Nr art. Puszki odgałęźne T-Seria z dławikami elastycznymi T 25 jasnoszary PP T 40 jasnoszary PP T 60 jasnoszary PP T 100 jasnoszary PP T 160 jasnoszary PP/GF T 250 jasnoszary PP/GF T 350 jasnoszary PP/GF Puszki odgałęźne T-Seria z dławikami elastycznymi T 25 kość słoniowa PP T 40 kość słoniowa PP T 60 kość słoniowa PP T 100 kość słoniowa PP T 160 kość słoniowa PP/GF T 250 kość słoniowa PP/GF T 350 kość słoniowa PP/GF Puszki odgałęźne T-Seria zamknięte T 40 jasnoszary PP T 60 jasnoszary PP T 100 jasnoszary PP T 160 jasnoszary PP/GF T 250 jasnoszary PP/GF T 350 jasnoszary PP/GF Puszki odgałęźne T-Seria z dławikami elastycznymi, czerwona pokrywa T 25 czerwony/szary PP T 40 czerwony/szary PP T 60 czerwony/szary PP T 100 czerwony/szary PP T 160 czerwony/szary PP/GF T 250 czerwony/szary PP/GF T 350 czerwony/szary PP/GF Puszki odgałęźne T-Seria z dławikami elastycznymi T 25 biały PP T 40 biały PP T 60 biały PP T 100 biały PP T 160 biały PP/GF T 250 biały PP/GF T 350 biały PP/GF Puszki odgałęźne T-Seria z dławikami elastycznymi, niepodtrzymujące palenia* T 25F jasnoszary PP T 40F jasnoszary PP T 60F jasnoszary PP T 100F jasnoszary PP T 160F jasnoszary PP/GF T 250F jasnoszary PP/GF T 350F jasnoszary PP/GF * do C Typ Materiał Rozmiar Nr art. Elastyczne dławiki kablowe, jasnoszare EDK EVA Ø 25/ EDK EVA Ø 32/ EDK EVA Ø 40/ Elastyczne dławiki kablowe, kość słoniowa EDK EVA Ø 25/ EDK EVA Ø 32/ EDK EVA Ø 40/ Elastyczne dławiki kablowe, białe EDK EVA Ø 25/ EDK EVA Ø 32/ EDK EVA Ø 40/ Elastyczne dławiki do rur, jasnoszare EDR PVC Ø 25/ EDR PVC Ø 25/ EDR PVC Ø 32/ EDR PVC Ø 32/ EDR PVC Ø 40/ EDR PVC Ø 40/ VBS 11

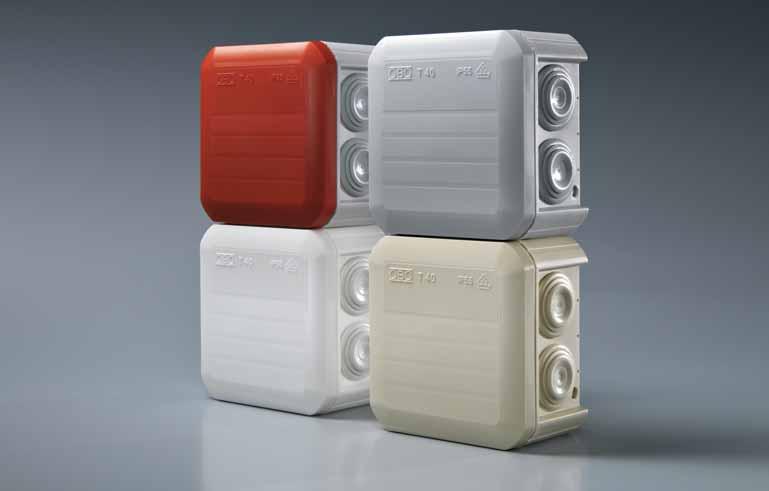

12 Rodzina, która jest widoczna T-Seria jest dopracowana pod wzgl dem wzornictwa. Ró norodne kolory puszek odga ênych pozwalajà na ich wkomponowanie w otoczenie bàdê Êwiadome stworzenie akcentu kolorystycznego, poniewa dost pne sà nie tylko w standardowym kolorze jasnoszarym (RAL 7035), lecz równie w wielu innych kolorach - koêci s oniowej (RAL 1015), bia ym (RAL 9010) i jasnoszarym z czerwonà pokrywà. Wzornictwo jest nowoczesne i harmonijne. Wszystkie prostokàtne puszki posiadajà te same charakterystyczne kraw dzie naro ne - zapewnia to jednolitoêç wzorniczà. Dzi ki temu, e kraw dê pokrywy wystaje daleko ponad korpus nie trzeba si martwiç o twarde kraw dzie. Pokrywy przylegajà poza tym ÊciÊle do korpusu puszki, dzi ki czemu równie Êcianki sà bardziej stabilne. Uszczelki wtykane sà p asko i ukryte w obudowie, wi c nie wystajà ponad kraw dzie. W ten sposób mo na umieszczaç puszki obok siebie bez jakichkolwiek odst pów. OBO. Tego używają profesjonaliści. VBS TBS KTS BSS LFS EGS UFS OBO BETTERMANN Best.-Nr /2007 PL OBO BETTERMANN Polska Sp z o.o. ul. Krakowiaków 68/ Warszawa Tel. (022) Fax (022) Tel. kom , warszawa@obo.pl Biura Regionalne: Gdaƒsk: Fax (058) Tel. kom Katowice: Fax (032) Tel. kom Tel. kom Poznaƒ: Fax (061) Tel. kom Wroc aw Fax (071) Tel. kom
