(86) Data i numer zgłoszenia międzynarodowego: , PCT/JP14/060659
|
|
- Michalina Podgórska
- 6 lat temu
- Przeglądów:
Transkrypt
1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) (21) Numer zgłoszenia: (22) Data zgłoszenia: (86) Data i numer zgłoszenia międzynarodowego: , PCT/JP14/ (87) Data i numer publikacji zgłoszenia międzynarodowego: , WO15/ (13) B1 (51) Int.Cl. G01R 11/04 ( ) H01R 4/36 ( ) (54) Urządzenie zaciskowe licznika energii elektrycznej (43) Zgłoszenie ogłoszono: BUP 13/17 (45) O udzieleniu patentu ogłoszono: WUP 04/18 (73) Uprawniony z patentu: MITSUBISHI ELECTRIC CORPORATION, Tokio, JP (72) Twórca(y) wynalazku: MITSURU SHIOYA, Tokio, JP MASAHIDE MORIMOTO, Tokio, JP HIDEO NAGAHISA, Tokio, JP (74) Pełnomocnik: rzecz. pat. Dariusz Rybarczyk PL B1
2 2 PL B1 Opis wynalazku DZIEDZINA TECHNIKI Niniejszy wynalazek dotyczy urządzenia zaciskowego licznika energii elektrycznej. STAN TECHNIKI Tradycyjnie, w odniesieniu do liczników energii elektrycznej, jako sposób mocowania przewodów elektrycznych, takich jak przewód doprowadzający i przewód wewnętrzny, występują dwa rodzaje mocowań, to znaczy, tryb mocowania śrubowego i tryb docisku śrubowego. Jeden z trybów jest wybierany w oparciu regulacje docelowego zakładu energoelektrycznego. Urządzenie zaciskowe stosujące tryb mocowania śrubowego zawiera: metalową złączkę zacisku mającą otwór, do którego wprowadzany jest przewód elektryczny, który ma być mocowany; śrubę mocującą do mocowania przewodu elektrycznego; oraz blok zaciskowy, do którego mocowana jest metalowa złączka zacisku. Przewód elektryczny jest wprowadzony do otworu metalowej złączki zacisku, zaś śruba mocująca jest dokręcana, dzięki czemu przewód elektryczny jest utrzymywany między metalową złączką zacisku i końcem śruby mocującej w celu mocowania (patrz, na przykład, dokument patentowy 1). Urządzenie zaciskowe stosujące tryb docisku śrubowego zawiera: metalową złączkę zacisku mającą pusty prostokątny przekrój poprzeczny; śrubę mocującą do przemieszczania metalowej złączki zacisku w górę i w dół i mocowania metalowej złączki zacisku w opcjonalnym położeniu; metalową płytkę do mocowania przewodu elektrycznego; oraz blok zaciskowy, do którego metalowa złączka zacisku i metalowa płytka są zamocowane. Przewód elektryczny jest wprowadzony do przestrzeni między dolną powierzchnią metalowej płytki i metalową złączką zacisku. Gdy śruba mocująca jest przykręcana, metalowa złączka zacisku przemieszcza się w górę tak, że przewód elektryczny jest utrzymywany między metalową płytką i metalową złączką zacisku w celu mocowania (patrz, na przykład, dokument patentowy 2). WYKAZ ODNIESIEŃ DOKUMENTY PATENTOWE Dokument patentowy 1: Upubliczniona publikacja japońskiego zgłoszenia patentowego nr Dokument patentowy 2: Publikacja międzynarodowa nr WO ISTOTA WYNALAZKU PROBLEMY DO ROZWIĄZANIA PRZEZ WYNALAZEK Tradycyjne urządzenie zaciskowe licznika energii elektrycznej obsługuje albo tryb mocowania śrubowego, albo tryb docisku śrubowego. Komponenty dla obu trybów mocowania nie są ze sobą kompatybilne, a urządzenie zaciskowe obsługujące jeden z trybów jest produkowane zgodnie z żądaniem docelowego zakładu elektroenergetycznego. Istnieje zatem problem polegający na tym, że niezbędne jest posiadanie urządzeń do wytwarzania dwóch rodzajów urządzeń zaciskowych. Dodatkowo, dla sposobu mocowania bazującego na trybie docisku śrubowego, urządzenie zaciskowe ma wymiary zwiększone w kierunku, w którym przemieszcza się śruba mocująca. Zatem, gdy tryb docisku śrubowego jest stosowany dla licznika energii elektrycznej, zwiększa się całkowity rozmiar licznika energii elektrycznej, zatem występuje problemem polegający na tym, że musi być zwiększona przestrzeń dla instalowania licznika energii elektrycznej. Niniejszy wynalazek został opracowany w celu rozwiązania wyżej opisanych problemów, zaś celem niniejszego wynalazku jest zapewnienie urządzenia zaciskowego licznika energii elektrycznej zdolnego do obsługi zarówno trybu mocowania śrubowego, jak i trybu docisku śrubowego. ROZWIĄZANIE PROBLEMÓW Niniejszy wynalazek dotyczy urządzenia zaciskowego licznika energii elektrycznej zawierającego blok zaciskowy posiadający, na jednym swoim końcu, otwór do wprowadzania przewodu elektrycznego, do którego wprowadzony jest przewód elektryczny, oraz posiadający, na drugim swoim końcu, otwór mocujący metalową płytkę, który znajduje się naprzeciwko otworu do wprowadzania przewodu elektrycznego, oraz do którego wprowadzona jest metalowa płytka połączona z korpusem głównym licznika energii elektrycznej, przy czym metalowa złączka zacisku mająca pusty prostokątny przekrój poprzeczny jest utrzymywana między otworem do wprowadzania przewodu elektrycznego i otworem
3 PL B1 3 mocującym metalową płytkę bloku zaciskowego tak, że jest przemieszczalna w kierunku góra-dół prostopadłym do otworu mocującego metalową płytkę, przy czym przewód elektryczny i korpus główny licznika energii elektrycznej są ze sobą połączone za pośrednictwem metalowej płytki za pomocą śruby mocującej zapewnionej w metalowej złączce zacisku, przy czym górne i dolne otwory mocujące są zapewnione jako otwory mocujące metalową płytkę w bloku zaciskowym w z góry określonym odstępie w kierunku góra-dół, w którym przemieszcza się metalowa złączka zacisku, przy czym w stanie, w którym metalowa płytka jest wprowadzona do dolnego otworu mocującego, przewód elektryczny jest utrzymywany i przymocowany między śrubą mocującą i metalową płytką, zaś w stanie, w którym metalowa płytka jest wprowadzona do górnego otworu mocującego, przewód elektryczny jest utrzymywany i przymocowany między metalową płytką i metalową złączką zacisku. SKUTEK WYNALAZKU Zgodnie z urządzeniem zaciskowym licznika energii elektrycznej według niniejszego wynalazku, możliwe jest obsługiwanie trybu mocowania śrubowego i trybu docisku śrubowego, oraz dwa rodzaje sposobów mocowania mogą być uzyskane za pomocą jednego rodzaju urządzenia zaciskowego bez zwiększania całkowitego rozmiaru licznika energii elektrycznej. KRÓTKI OPIS RYSUNKÓW Przedmiot wynalazku jest uwidoczniony w przykładzie wykonania na rysunku, na którym: FIG. 1 przedstawia widok od przodu licznika energii elektrycznej zgodnie z przykładem wykonania 1 niniejszego wynalazku. FIG. 2 przedstawia widok perspektywiczny ilustrujący urządzenie zaciskowe licznika energii elektrycznej zgodnie z przykładem wykonania 1 niniejszego wynalazku. FIG. 3 przedstawia widok w przekroju poprzecznym ilustrujący urządzenie zaciskowe licznika energii elektrycznej zgodnie z przykładem wykonania 1 niniejszego wynalazku. FIG. 4 przedstawia widok perspektywiczny ilustrujący przykład urządzenia zaciskowego licznika energii elektrycznej zgodnie z przykładem wykonania 1 niniejszego wynalazku, w którym przewód elektryczny jest zamocowany. FIG. 5 przedstawia widok w przekroju poprzecznym ilustrujący główną część urządzenia zaciskowego licznika energii elektrycznej odpowiadającego FIG. 4. FIG. 6 przedstawia widok w przekroju poprzecznym ilustrujący urządzenie zaciskowe licznika energii elektrycznej odpowiadające FIG. 4. FIG. 7 przedstawia widok perspektywiczny ilustrujący inny przykład urządzenia zaciskowego licznika energii elektrycznej zgodnie z przykładem wykonania 1 niniejszego wynalazku, w którym przewód elektryczny jest zamocowany. FIG. 8 przedstawia widok w przekroju poprzecznym ilustrujący główną część urządzenia zaciskowego licznika energii elektrycznej odpowiadającego FIG. 7. FIG. 9 przedstawia widok w przekroju poprzecznym ilustrujący urządzenie zaciskowe licznika energii elektrycznej odpowiadające FIG. 7. Przykład wykonania 1 Jak pokazano na FIG. 1, trójfazowy licznik 100 energii elektrycznej typu czteroprzewodowego zawiera: korpus główny 10 licznika energii elektrycznej zawierający urządzenie pomiarowe, które mierzy i wyświetla ilość energii elektrycznej; oraz urządzenie zaciskowe 20, które jest montowane na dolnym końcu korpusu głównego 10 licznika energii elektrycznej i jest wyposażone w zewnętrzne zaciski. Korpus główny 10 licznika energii elektrycznej jest wyposażony w: przekładniki prądowe 11a, 11b i 11c, które mierzą prąd; sekcję mierniczą (nie pokazano), która mierzy ilość energii elektrycznej na podstawie prądów fazowych i napięć między liniami mierzonych przez przekładniki prądowe 11a, 11b i 11c; oraz sekcję wyświetlacza (nie pokazano), która wyświetla ilość energii elektrycznej mierzoną przez sekcję mierniczą. Urządzenie zaciskowe 20 jest wyposażone w: zaciski 21a, 21b, 21c i 21d strony pierwotnej, z którymi połączone są przewody doprowadzające z systemu transmisyjnego; oraz zaciski 22a, 22b, 22c i 22d strony wtórnej, z którymi są połączone przewody po stronie użytkownika. Dodatkowo, zaciski 21a, 21b i 21c strony pierwotnej są połączone z zaciskami 15a, 15b i 15c przekaźnika dla przekaźnika przełączającego 14 za pośrednictwem płytek przewodzących 12a, 12b i 12c w korpusie głównym 10 licznika energii elektrycznej.
4 4 PL B1 Podobnie, zaciski 22a, 22b i 22c strony wtórnej są połączone z zaciskami 16a, 16b i 16c przekaźnika przez wnętrza przekładników prądowych 11a, 11b i 11 za mocą płytek przewodzących 13a, 13b i 13c w korpusie głównym 10 licznika energii elektrycznej. Do zacisku 21d strony pierwotnej podłączona jest faza N. Zatem, zacisk 21d strony pierwotnej jest połączony z zaciskiem strony wtórnej 22d za pomocą elementu zwierającego 17 w urządzeniu zaciskowym 20. Urządzenie zaciskowe 20 jest zapewnione integralnie tak, żeby stanowiło dolną część korpusu głównego 10 licznika energii elektrycznej. Urządzenie zaciskowe 20 zawiera blok zaciskowy 23 posiadający, na jednym swoim końcu, otwory 24 do wprowadzania przewodu elektrycznego, które odpowiadają liczbie zacisków 21a, 21b, 21c i 21d strony pierwotnej i zacisków 22a, 22b, 22c i 22d strony wtórnej, oraz do których wprowadzone są przewody elektryczne, a także posiadający, na drugim swoim końcu, górne i dolne otwory mocujące 25 i 26, które znajdują się naprzeciwko otworów 24 do wprowadzania przewodów elektrycznych, oraz do których wprowadzone są metalowe płytki 29. Blok zaciskowy 23 ma poprzecznie wydłużony kształt i jest utworzony z materiału izolacyjnego, takiego jak żywica syntetyczna, i jest wyposażony w ścianki oddzielające tak, że zacisk strony pierwotnej i zacisk strony wtórnej każdej fazy są od siebie oddzielone. W bloku zaciskowym 23, metalowa złączka 27 zacisku mająca pusty prostokątny przekrój poprzeczny jest umieszczona i zawarta między każdym otworem 24 do wprowadzania przewodu elektrycznego oraz górnym i dolnym otworem mocującymi 25 i 26 tak, że jest przemieszczalna w kierunku góra-dół prostopadłym do otworów 24 do wprowadzania przewodów elektrycznych oraz górnych i dolnych otworów mocujących 25 i 26, oraz dwie śruby mocujące 28 są zamontowane na górnej części metalowej złączki 27 zacisku. Te śruby mocujące 28 przemieszczają się do przodu do pustego wnętrza metalowej złączki 27 zacisku w wyniku wkręcania, oraz przemieszczają się z niego wstecz w wyniku wykręcania. Każda metalowa płytka 29 jest wprowadzona do górnego otworu mocującego 25 lub dolnego otworu mocującego 26 oraz mocowana do bloku zaciskowego 23, jak opisano w dalszej części. Każda metalowa płytka 29 jest zamocowana do bloku zaciskowego 23, na przykład, w wyniku mocowania dociskowego do górnego otworu mocującego 25 lub dolnego otworu mocującego 26 lub za pomocą śruby, która nie została pokazana. Płytki przewodzące 12a, 12b i od 13a do 13c są przyłączone do części końcowych odpowiednich metalowych płytek 29, zaś każdy płytka przewodząca i każda metalowa płytka są przymocowane do siebie za pomocą śruby mocującej 30 płytkę przewodzącą. Płytki przewodzące 13a, 13b i 13c przebiegają przez wnętrza przekładników prądowych 11a, 11b i 11c i są przymocowane do przekaźnika przełączającego 14. Metalowe płytki 29 odpowiadające zaciskowi 21d strony pierwotnej i zaciskowi 22d strony wtórnej nie są połączone z przekaźnikiem przełączającym 14, i są zwarte przez element zwierający 17. Jak pokazano na FIG. 2 i 3, górne i dolne otwory mocujące 25 i 26 są utworzone w bloku zaciskowym 23 w z góry określonym odstępie tak, że odpowiadają kierunkowi góra/dół przemieszczania się metalowej złączki 27 zacisku, zaś liczba zapewnionych górnych i dolnych otworów mocujących 25 i 26 odpowiada liczbie zacisków strony pierwotnej i zacisków strony wtórnej każdej fazy. W tym przypadku, gdy metalowa płytka 29 jest wprowadzona do dolnego otworu mocującego 26 bloku zaciskowego 23, jak pokazano na FIG. 4, metalowa złączka 27 zacisku jest zamknięta i zamocowana między powierzchnią spodu bloku zaciskowego 23 i dolną powierzchnią metalowej płytki 29, jak pokazano na FIG. 5 i 6. To znaczy, gdy przewód elektryczny 18 jest wprowadzony do otworu 24 do wprowadzania przewodu elektrycznego urządzenia zaciskowego 20, a śruba mocująca 28 jest wkręcona w celu przemieszczenia w dół, przewód elektryczny 18 jest zamknięty i zamocowany między górną powierzchnią metalowej płytki 29 i częścią dolnego końca śruby mocującej 28. To znaczy, że uzyskany jest sposób mocowania przewodu elektrycznego, który jest taki sam, jak w przypadku tradycyjnego trybu mocowania śrubowego. W tym przypadku, płytka przewodząca 13b połączona z metalową płytką 29 jest wyposażona w wygięcie (crank) dysponujące przemieszczeniem w kierunku góra-dół, jak pokazano na FIG. 6. Gdy płytka przewodząca 13b zostanie przeprowadzona przez przekładnik prądowy 11b w położeniu oddalonym od powierzchni spodu korpusu głównego 10 licznika energii elektrycznej o odległość L, płytka
5 PL B1 5 przewodząca 13b jest przemieszczana w dół i mocowana przez śrubę mocującą 30 oraz metalową płytkę 29 wprowadzoną do dolnego otworu mocującego 26. Zgodnie z bieżącym przykładem wykonania, w wyniku wykonywania tego samego sposobu mocowania przewodu elektrycznego dla każdej fazy urządzenia zaciskowego 20, licznik energii elektrycznej wykorzystujący niniejszy wynalazek może obsługiwać sposób mocowania przewodu elektrycznego dla trybu mocowania śrubowego. Natomiast, gdy metalowa płytka 29 jest wprowadzona do górnego otworu mocującego 25 bloku zaciskowego 23, jak pokazano na FIG. 7, metalowa złączka 27 zacisku staje się przemieszczalna w górę i w dół w zakresie, w którym jej wewnętrzna powierzchnia nie dochodzi do styku z metalową płytką 29, jak pokazano na FIG. 8 i 9. Gdy przewód elektryczny 18 jest wprowadzony do otworu 24 do wprowadzania przewodu elektrycznego bloku zaciskowego 23, a śruba mocująca 28 jest wkręcona, ze względu na to, że metalowa złączka 27 zacisku jest przemieszczalna w górę i w dół, po doprowadzeniu śruby mocującej 28 do styku z metalową płytką 29 w wyniku wkręcania, metalowa złączka 27 zacisku przemieszcza się w górę zgodnie ze stopniem wkręcenia śruby mocującej 28. Zgodnie z powyższym, przewód elektryczny 18 jest utrzymywany i przymocowany między dolną powierzchnią metalowej płytki 29 i powierzchnią spodu metalowej złączki 27 zacisku, jak pokazano na FIG. 8. Zatem, w tym przypadku, uzyskany jest sposób mocowania przewodu elektrycznego, który jest taki sam, jak w przypadku tradycyjnego trybu docisku śrubowego. W tym przypadku, gdy płytka przewodząca 13b zostanie przeprowadzona przez przekładnik prądowy 11b w stanie, w którym płytka przewodząca 13b jest obrócona do góry nogami ze stanu na FIG. 6, to znaczy, w położeniu oddalonym od powierzchni spodu korpusu głównego 10 licznika energii elektrycznej o odległość L, jak pokazano na FIG. 9, płytka przewodząca 13b jest przemieszczona w górę oraz zamocowana przez śrubę mocującą 30 i metalową płytkę 29 wprowadzoną do górnego otworu mocującego 25. Postępując w ten sposób, nawet jeżeli metalowa płytka 29 została wprowadzona do jednego spośród górnego otworu mocującego 25 i dolnego otworu mocującego 26, płytka przewodząca 13b może być przeprowadzona przez przekładnik prądowy 11b w położeniu oddalonym od powierzchni spodu korpusu głównego 10 licznika energii elektrycznej o określoną odległość L przez wygięcie. Na podstawie opisu w odniesieniu do FIG. 6 i 9, oczywiste jest, że przemieszczenie wygięcia płytki przewodzącej 13b jest określone w oparciu o zależność między odległością między górnym i dolnym otworem mocującym 25 i 26 oraz odległością L. Zgodnie z bieżącym przykładem wykonania, w wyniku wykonywania powyższych sposobów mocowania przewodu elektrycznego dla każdej fazy urządzenia zaciskowego 20, możliwe jest obsługiwanie trybu mocowania śrubowego lub trybu docisku śrubowego. Dodatkowo, ponieważ wygięcie, przemieszczane w kierunku góra-dół odpowiednio do odstępu między górnym i dolnym otworem mocującym 25 i 26 urządzenia zaciskowego 20, jest zapewnione dla każdej z płytek przewodzących 13a, 13b i 13c, które przechodzą przez przekładniki prądowe, odpowiednio, 11a, 11b i 11c, nawet jeżeli metalowa płytka 29 jest wprowadzona do jednego spośród górnego otworu mocującego 25 i dolnego otworu mocującego 26 bloku zaciskowego 23, położenie płytki przewodzącej 13a, 13b lub 13c nie jest zmieniane względem przekładnika prądowego 11a, 11b lub 11c. Zatem, może być zwiększona dokładność pomiaru prądu każdego przekładnika prądowego. Należy zauważyć, że w zakresie niniejszego wynalazku, każdy przykład wykonania może być dowolnie łączony z każdym innym, lub każdy przykład wykonania może być stosownie modyfikowany lub skrócony. Zastrzeżenia patentowe 1. Urządzenie zaciskowe (20) licznika energii elektrycznej zawierające blok zaciskowy (23) posiadający, na jednym swoim końcu, otwór (24) do wprowadzania przewodu elektrycznego, do którego wprowadzony jest przewód elektryczny (18), oraz posiadający, na drugim swoim końcu, otwór mocujący metalową płytkę (29), który znajduje się naprzeciwko otworu (24) do wprowadzania przewodu elektrycznego, oraz do którego wprowadzona jest metalowa płytka (29) połączona z korpusem głównym (10) licznika energii elektrycznej, znamienne tym, że
6 6 PL B1 metalowa złączka (27) zacisku mająca pusty prostokątny przekrój poprzeczny jest zawarta między otworem (24) do wprowadzania przewodu elektrycznego i otworem mocującym metalową płytkę (29) bloku zaciskowego (23) tak, że jest przemieszczalna w kierunku góra-dół prostopadłym do otworu mocującego metalową płytkę (29), przewód elektryczny (18) i korpus główny (10) licznika energii elektrycznej są ze sobą połączone za pośrednictwem metalowej płytki (29) za pomocą śruby mocującej (28) zapewnionej w metalowej złączce (27) zacisku, górne i dolne otwory mocujące (25, 26) są zapewnione jako otwory mocujące metalową płytkę (29) w bloku zaciskowym (23) w z góry określonym odstępie w kierunku góra-dół, w którym przemieszcza się metalowa złączka (27) zacisku, w stanie, w którym metalowa płytka (29) jest wprowadzona do dolnego otworu mocującego (26), przewód elektryczny (18) jest utrzymywany i przymocowany między śrubą mocującą (28) i metalową płytką (29), oraz w stanie, w którym metalowa płytka (29) jest wprowadzona do górnego otworu mocującego (25), przewód elektryczny (18) jest utrzymywany i przymocowany między metalową płytką (29) i metalową złączką (27) zacisku. 2. Urządzenie zaciskowe (20) licznika energii elektrycznej według zastrzeżenia 1, znamienne tym, że w stanie, w którym metalowa płytka (29) jest wprowadzona do dolnego otworu mocującego (26), przewód elektryczny (18) jest utrzymywany i przymocowany między częścią dolnego końca śruby mocującej (28) i górną powierzchnią metalowej płytki (29), oraz w stanie, w którym metalowa płytka (29) jest wprowadzona do górnego otworu mocującego (25), przewód elektryczny (18) jest utrzymywany i przymocowany między dolną powierzchnią metalowej płytki (29) i powierzchnią spodu metalowej złączki (27) zacisku. 3. Urządzenie zaciskowe (20) licznika energii elektrycznej według zastrzeżenia 1 albo 2, znamienne tym, że wiele otworów (24) do wprowadzania przewodów elektrycznych, wiele górnych otworów mocujących (25), wiele dolnych otworów mocujących (26), oraz wiele metalowych złączek (27) zacisku jest zapewnionych równolegle odpowiednio do liczby przewodów elektrycznych, które mają być połączone.

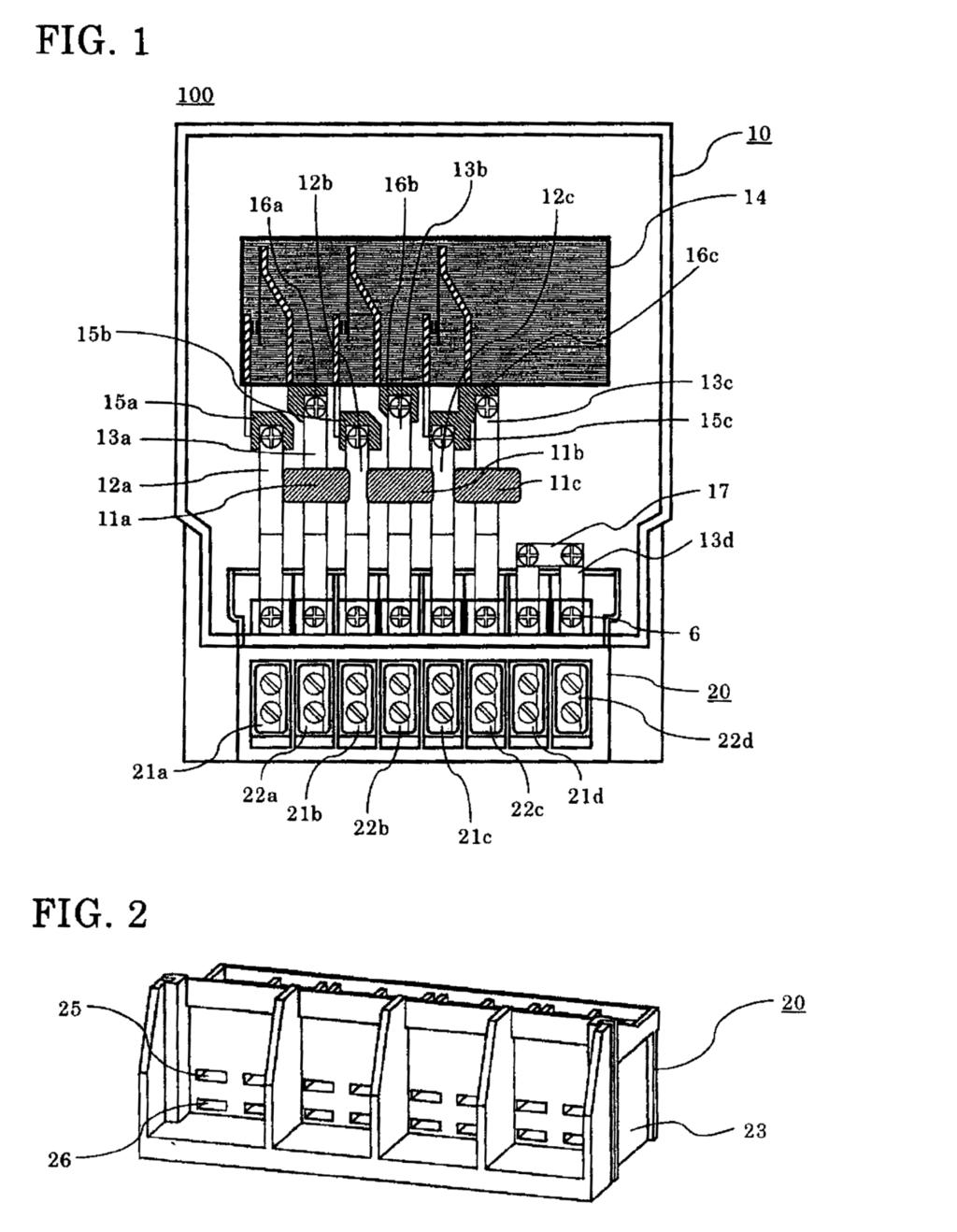

7 PL B1 7 Rysunki
8 8 PL B1
9 PL B1 9
10 10 PL B1 Departament Wydawnictw UPRP Cena 2,46 zł (w tym 23% VAT)
