Serwosterowane wewnêtrzne zawory bezpieczeñstwa, typu POV 40-80

Transkrypt

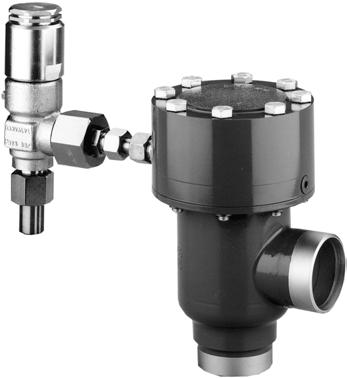

1 Katalog Serwosterowane wewnêtrzne zawory bezpieczeñstwa, typu POV Wprowadzenie Serwosterowany zawór bezpieczeñstwa POV jest stosowany ³¹cznie z zaworem bezpieczeñstwa BSV niezale nym od ciœnienia zwrotnego i jest specjalnie zaprojektowany do ochrony sprê arek przed nadmiernym wzrostem ciœnienia. Charakterystyka Odpowiedni do czynników ch³odniczych R 717 (amoniak) HFC, HCFC (np. R 22, R 134a, R 404a) i innych czynników (w zale noœci od kompatybilnoœci materia- ³ów uszczelnienia). Uk³ad serwosterowanego wewnêtrznego zaworu bezpieczeñstwa POV + BSV jest dostêpny w wielkoœciach DN 40 do DN 80. POV + BSV jest wewnêtrznym uk³adem bezpieczeñstwa, a zatem eliminuj¹cym wyp³yw czynnika do atmosfery. Uk³ad zapewnia pe³n¹ ochronê sprê arki nawet przy rosn¹cym ciœnieniu zwrotnym. Serwosterowany zawór bezpieczeñstwa (zawór g³ówny) ma bardzo du ¹ wydajnoœæ, nawet przy wysokim ciœnieniu zwrotnym w porównaniu do zaworów bezpoœredniego dzia³ania niezale nych od ciœnienia wstecznego. Ma³e wymiary oznaczaj¹ ³atwy transport, sk³adowanie i monta. Typ dopuszczony przez TÜV. Certyfikaty: w celu otrzymania aktualnej listy atestów urz¹dzeñ prosimy o kontakt z Danfoss. Danfoss A/S, RD.7F.C2.49 1

2 Konstrukcja Przy³¹cza Dostêpne z nastêpuj¹cymi przy³¹czami: Do spawania DIN (2448) Do spawania ANSI (B 36.10): DN 40, Zestawienie 80 DN 50-80, Zestawienie 40 Kontrola/Identyfikacja Wszystkie zawory pilotowe (zawory bezpieczeñstwa BSV 8) s¹ nastawione, wypróbowane i zaplombowane przed opuszczeniem Danfoss A/S. Z tego powodu Danfoss mo e gwarantowaæ poprawne dzia³anie o ile plomba pozostaje nieuszkodzona. Transport/Sk³adowanie POV and BSV s¹ dostarczane przez Danfoss oddzielnie. Zawory bezpieczeñstwa BSV s¹ wyposa one w specjalne pokrywy ochronne i pakowane w specjalnie wykonane pud³a kartonowe. Zawory POV s¹ zaopatrzone w specjalne pokrywy ochronne. Wa ne jest aby te pokrywy pozosta³y za³o one a do czasu zamontowania zaworu. Zawór musi byæ starannie transportowany i sk³adowany, co zapewni jego dok³adn¹ i precyzyjn¹ pracê. Monta (instalowanie) Dla zapewnienia dok³adnej pracy zaworu nale y go zamontowaæ obudow¹ sprê yny do góry. Patrz "Monta zaworu bezpieczeñstwa sprê arki POV+BSV" na nastêpnych stronach. Wa ne jest, eby unikn¹æ przy monta u wp³ywu naprê eñ statycznych, dynamicznych i cieplnych. Ponowne kalibrowanie / obs³uga W pewnych krajach w³adze wymagaj¹, aby zawory by³y powtórnie nastawiane co najmniej raz w roku (patrz lokalne przepisy). Projekt i konstrukcja zaworu bezpieczeñstwa zosta³y sprawdzone i zatwierdzone (dopuszczone) przez TÜV. Sprawdzenie to obejmuje kontrolê dzia³ania zaworu oraz pomiar wydajnoœci, który jest podstaw¹ krzywych i tabel na nastêpnych stronach. Dyrektywa Ciœnieniowa (PED) Zawory typu POV s¹ wykonane zgodnie z ustawodastwem UE (Pressure Equipment Directive) i oznaczone znakiem CE. W celu uzyskania dodatkowych informacji/ wytycznych - patrz Instrukcja monta u. Zawory POV Średnica nominalna DN40 (1½ cal.) DN50-80 mm (2-3 cal.) Sklasyfikowane P³yny grupa I Kategoria I II Dane techniczne Czynniki ch³odnicze Odpowiedni do czynników ch³odniczych R717 (amoniak), HFC, HCFC (np. R 22, R 134A, R 404A) i innych czynników w zale noœci od kompatybilnoœci materia³ów uszczelnienia. Nie zaleca siê stosowaæ do palnych wêglowodorów. W celu uzyskania dalszych informacji prosimy o kontakt z Danfoss. Zawór jest zaprojektowany na: Zakres nastawiania ciœnienia: bar nadciœnienia ( psi g) Próba wytrzyma³oœciowa: 50 bar nadciœnienia (725 psi g) Próba szczelnoœci: 25 bar nadciœnienia (363 psi g) Zakres temperatur: -50/+150 O C (-58/+302 O F) 2 RD.7F.C2.49 Danfoss A/S,

3 Dzia³anie Zawór pilotowy BSV 8 Zawór pilotowy jest uruchamiany przez wysokie ciœnienie P 1 i ciœnienie zwrotne P 2. m odniesienia P 0 w mieszku nierdzewnej stali (1) jest ciœnienie atmosferyczne. Czynna powierzchnia mieszka jest równa powierzchni gniazda zaworu, tak wiêc ciœnienie zwrotne P 2 nie wp³ywa na ciœnienie powoduj¹ce otwarcie zaworu. Rys. 1. System nieaktywny (zawór zamkniêty) Zawór pilotowy BSV 8 Zawór g³ówny Zawór g³ówny POV Zawór g³ówny jest typu "normalnie zamkniêty" (NC). Wysokie ciœnienie P 1 dzia³a na grzybek (2) od strony wlotowej zaworu. P 1 przedostaje siê równie przez wrzeciono t³oka (3) do górnej komory dzia³aj¹c na górn¹ powierzchniê t³oka (5). Powierzchnia t³oka jest wiêksza ni powierzchnia gniazda zaworu i to razem z naciskiem sprê yny utrzymuje zawór w stanie zamkniêtym. Do oddzielacza oleju lub skraplacza skraplania parowania Z parownika Uk³ad BSV + POV Kiedy ciœnienie P 1 osi¹gnie ciœnienie nastawione zaworu pilotowego, zaczyna siê on otwieraæ. w przewodzie sterowniczym P 2 i dolnej komorze (6) zaworu g³ównego wzrasta. w dolnej komorze jest ograniczane przep³y-wem przez dyszê (7). Kiedy przep³yw przez zawór pilo-towy przewy sza wydajnoœæ dyszy ciœnienie w komorze (6) roœnie zapewniaj¹c otwarcie zaworu g³ównego. Kiedy ciœnienie P 1 zostaje obni one, zawór pilotowy zamyka siê i ciœnienie P 2 zostaje wyrównane poprzez dyszê (7). Wtedy sprê yna zamyka zawór g³ówny. Czas zamykania jest 30 sekund). Rys. 2. System aktywny (zawór otwarty) Zawór pilotowy BSV 8 Zawór g³ówny Do oddzielacza oleju lub skraplacza skraplania parowania Z parownika Danfoss A/S, RD.7F.C2.49 3

4 Monta zaworu bezpieczeñstwa sprê arki POV+BSV nastawione nastawione zaworu BSV jest ustawione fabrycznie w zakresie bar nadciœnienia ( psi g), przy czym 15 bar nadciœnienia jest wartoœci¹ minimaln¹ dla tego zastosowania (Rys.4). Standardowe nastawy ciœnienia: 18.0, 21.0, lub 25.0 bar nadciœnienia (261, 305 lub 363 psi g). robocze instalacji powinno byæ przynajmniej o 15% ni sze ni ciœnienie nastawione zaworu pilotuj¹cego, a ciœnienie otwarcia zaworu pilotowego (P set + 10%) musi byæ ni sze od ciœnienia powtórnego zamkniêcia zaworu bezpieczeñstwa chroni¹cego instalacjê. Daje to doskona³¹ pracê instalacji. zwrotne P 2-0 jest efektywnym ciœnieniem zaworu g³ównego POV. P 2-0 = P P wylot., gdzie P wylot. jest strat¹ cisnienia na przewodzie wylotowym (2) zaworu POV. P 2-1 jest normalnie równe ciœnieniu parowania. Nie wolno dopuœciæ, aby P 2-0 przekroczy³o granice z rys.4 Strata ciœnienia w ruroci¹gu wlotowym Strata ciœnienia w ruroci¹gu wlotowym zaworu POV (1) nie bêdzie wp³ywa³a na dzia³anie uk³adu POV + BSV, ale du y spadek ciœnienia bêdzie obni a³ wydajnoœæ. Je eli spadek ciœnienia w ruroci¹gu wlotowym P wlot przekracza 3% ciœnienia otwierania w obliczeniach trzeba wzi¹æ pod uwagê obni enie wydajnoœci. Spadek ciœnienia we wlotowym przewodzie sterowniczym W celu zapewnienia w³aœciwego dzia³ania uk³adu POV + BSV, zawór pilotowy musi byæ uruchamiany przez ciœnienie w instalacji. Wa ne jest, aby przewód wlotowy zaworu pilotowego by³ zamontowany w sposób zapewniaj¹cy, e ciœnienie sterownicze jest takie same, jak ciœnienie w instalacji. Je eli ciœnienie sterownicze jest Instalacja nastawione na zaworach bezpieczeñstwa (SFV) w instalacji ch³odniczej np. na oddzielaczu oleju robocze w instalacji Zawór pilotowy BSV 8 skraplania Rys. 3. P 1-1 P 1-0 System bezpieczeñstwa Wysokie ciœnienie sprê arki w instalacji Niskie ciœnienie Serwosterowany zawór POV P 2-0 Sprê arka Maksymalne ciœnienie otwarcia uk³adu POV+BSV nastawione zaworu pilotowego BSV P 2-1 parowania po³¹czone do przewodu wlotowego zaworu POV nale y sprawdziæ czy spadek ciœnienia w przewodzie wlotowym (3) (P wlot. nie przekracza 3% ciœnienia otwarcia). Maksymalne ciœnienie zwrotne (bar nadciœnienia) Rys. 4. Zakres stosowania BSV 8 - POV Nastawione ciœnienie (bar nadciœnienia) 4 RD.7F.C2.49 Danfoss A/S,

5 Monta zaworu bezpieczeñstwa sprê arki POV+BSV ci¹g dalszy Wa ne: Przy sytuowaniu przewodu wlotowego do zaworu pilotowego wa ne jest, aby przy³¹cze by³o zamontowane do fazy gazowej, a nie olejowej. Spadek ciœnienia w przewodzie wylotowym zaworu pilotowego Strata ciœnienia w przewodzie wylotowym (4) BSV (PP-wylot) nie jest krytyczna. Minimalna wewnêtrzna œrednica wylotowego przewodu pilota - 8 mm (0.314 cala). Maksymalna d³ugoœæ wylotowego przewodu sterowniczego - 1m (3.25 stóp). Uwaga: Powy sze wytyczne zapewniaj¹ bezpieczne dzia³anie uk³adu POV + BSV, ale mog¹ istnieæ inne lokalne wymogi techniczne. Rys. 5 pokazuje typowe zastosowanie uk³adu POV + BSV. W tym przyk³adzie zawór zwrotny zosta³ zamontowany w ruroci¹gu ssawnym oraz zawór odcinaj¹cy w ruroci¹gu t³ocznym. Monta zaworu bezpieczeñstwa na oddzielaczu oleju jest to dobr¹ praktyk¹ i wymogiem w³adz wiêkszoœci krajów. Je eli zawór odcinaj¹cy na ruroci¹gu t³ocznym jest zamkniêty i zawiod¹ wszystkie urz¹dzenia regulacji, ciœnienie za sprê ark¹ wzroœnie i uk³ad BSV + POV zostanie uruchomiony. Zak³adaj¹c, e silnik pracuje, nast¹pi wzrost temperatury spowodowany przez pracê sprê- ania, a w konsekwencji nast¹pi wzrost ciœnienia. Dlatego zawór bezpieczeñstwa oddzielacza oleju musi, oprócz zwymiarowania na "normalne" ciep³o doprowadzone, byæ tak e zwymiarowany (dobrany) na ciep³o doprowadzone odpowiadaj¹ce wp³ywowi silnika. skraplania Oddzielacz oleju Sprê arka parowania Rys. 5 Danfoss A/S, RD.7F.C2.49 5

6 Wartoœci w tabeli s¹ okreœlone dla pary (gazu) nasyconej i przegrzania 50 K. Je eli np. ciœnienie zwrotne (ssanie) albo para przegrzana maj¹ byæ brane pod uwagê to mog¹ byæ zastosowane wzory lub program obliczeniowy Danfoss (DIRcalc TM ). Table 1 Wielkoœæ znamionowa Œrednica Powierzchnia Obni ony, potwierdzony Zawór przep³ywu przep³ywu wspó³czynnik wyp³ywu Wlot Wylot d 0 A 0 K dr POV 40 POV 50 POV mm 40 mm 32.6 mm 835 mm / 2 cala 1 1 / 2 cala cala cala 2 50 mm 50 mm 51 mm 2043 mm cale 2 cale 2.00 cale 3.14 cala 2 80 mm 80 mm 76 mm 4536 mm cale 3 cale 2.99 cala 7.02 cala 2 Przepustowoœæ rozprê nych zaworów bezpieczeñstwa jest oparta o (ISO /EN /pren (1998)). p q m = C A0 Kdr Kb v q m Przepustowoœæ (kg/h) (wydajnoœæ wyp³ywu). C Funkcja wyp³ywu zale na od rzeczywistego czynnika ch³odniczego (κ), patrz tabela 2 (-) A 0 Powierzchnia przep³ywu rozprê nego zaworu bezpieczeñstwa (mm 2 ). K dr Obni ony wspó³czynnik wyp³ywu (K dr = K d 0.9), (K dr jest potwierdzany przez TÜV), patrz tablica 1. (-) K b Wspó³czynnik koryguj¹cy dla przep³ywu podkrytycznego. (-) K b = 1.0 kiedy ciœnienie zwrotne jest ni sze od oko³o 0.5 x ciœnienie nadmiarowe (P b <0.5 xp) Dla wszystkich zaworów bezpieczeñstwa BSV K b = 1.0. v Objêtoœæ w³aœciwa pary. (m 3 /kg) p set nastawione, przy którym rozprê ny zawór ciœnieniowy zaczyna siê otwieraæ (p set jest pokazane na metalowej tabliczce na rozprê nym zaworze bezpieczeñstwa). (bar nadciœnienia). p atm ciœnienie atmosferyczne (1 bar). p nadmiarowe, p = p set x P atm (bar absolutn.). Szczegó³owe informacje s¹ zamieszczone w wy ej wymienionych normach ISO albo EN. Wa ne! Dla ciœnienia zwrotnego wy szego od 0.5 p, przy obliczaniu wydajnoœci nale y u yæ programu komputerowego (DIRcalc ) firmy Danfoss. Tabela 2. W³asnoœci czynników ch³odniczych Numer czynnika Wyk³adnik Funkcja ch³odz¹cego izentropy wyp³ywu κ C R R 134a R 404A R 410A R 717 (Amoniak) R 744 (CO 2 ) Powietrze RD.7F.C2.49 Danfoss A/S,

7 R 134a nasycony R 134a przegrzany 50K Powietrze (20 O C/ 68 O F) R 717 nasycony R 717 przegrzany 50 K Nastawione ciœnienie Maksymalne ciœnienie zwrotne Nastawione ciœnienie R 134a R 134a R 717 R 717 Powietrze (20 C) Nasycony Przegrzany 50K Nasycony Przegrzany 50K 16 bar g kg/h psi g lb/min bar g kg/h psi g lb/min bar g kg/h psi g lb/min bar g kg/h psi g lb/min Obliczenie wydajnoœci oparte na ISO / EN / pren13136 Danfoss A/S, RD.7F.C2.49 7

8 R 404A nasycony R 22 nasycony R 404A przegrzany 50K R 22 przegrzany 50 K Powietrze (20 C/68 F) Nastawione ciœnienie Maksymalne ciœnienie zwrotne Nastawione ciœnienie R 22 R 22 R 404 R 404 Powietrze (20 C) Nasycony Przegrzany 50K Nasycony Przegrzany 50K 16 bar g kg/h psi g lb/min bar g kg/h psi g lb/min bar g kg/h psi g lb/min bar g kg/h psi g lb/min Obliczenie wydajnoœci oparte na ISO / EN / pren RD.7F.C2.49 Danfoss A/S,

9 R 134a nasycony R 134a przegrzany 50K Powietrze (20 C/68 F) R 717 nasycony R 717 przegrzany 50K Nastawione ciœnienie Maksymalne ciœnienie zwrotne Nastawione ciœnienie R 134a R 134a R 717 R 717 Powietrze (20 C) Nasycony Przegrzany 50K Nasycony Przegrzany 50K 16 bar g kg/h psi g lb/min bar g kg/h psi g lb/min bar g kg/h psi g lb/min bar g kg/h psi g lb/min Obliczenie wydajnoœci oparte na ISO / EN / pren13136 Danfoss A/S, RD.7F.C2.49 9

10 R 404A nasycony R 22 nasycony R 404A przegrzany 50K R 22 przegrzany 50K Powietrze (20 C/68 F) Nastawione ciœnienie Maksymalne ciœnienie zwrotne Nastawione ciœnienie R 22 R 22 R 404A R 404A Powietrze (20 C) Nasycony Przegrzany 50K Nasycony Przegrzany 50K 16 bar g kg/h psi g lb/min bar g kg/h psi g lb/min bar g kg/h psi g lb/min bar g kg/h psi g lb/min Obliczenie wydajnoœci oparte na ISO / EN / pren RD.7F.C2.49 Danfoss A/S,

11 R 134a nasycony R 134a przegrzany 50K Powietrze (20 C/68 F) R 717 nasycony R 717 przegrzany 50K Nastawione ciœnienie Maksymalne ciœnienie zwrotne Nastawione ciœnienie R 134a R 134a R 717 R 717 Powietrze (20 C) Nasycony Przegrzany 50K Nasycony Przegrzany 50K 16 bar g kg/h psi g lb/min bar g kg/h psi g lb/min bar g kg/h psi g lb/min bar g kg/h psi g lb/min Obliczenie wydajnoœci oparte na ISO / EN / pren13136 Danfoss A/S, RD.7F.C

12 R 404A nasycony R 22 nasycony R 404A przegrzany 50K R 22 przegrzany 50K Powietrze (20 C/68 F) Nastawione ciœnienie Maksymalne ciœnienie zwrotne Nastawione ciœnienie R 22 R 22 R 404A R 404A Powietrze (20 C) Nasycony Przegrzany 50K Nasycony Przegrzany 50K 16 bar g kg/h psi g lb/min bar g kg/h psi g lb/min bar g kg/h psi g lb/min bar g kg/h psi g lb/min Obliczenie wydajnoœci oparte na ISO / EN / pren RD.7F.C2.49 Danfoss A/S,

13 Specyfikacja materia³u POV 40 POV 50, POV 80 Numer Czêœæ Materia³ DIN ISO ASTM 1 Korpus Stal TT St 35 N, lub TW 6, 2604/3-75 Gatunek 1, A333, A334 V Nr Pokrywa górna z cylindrem Stal HII, /4 7 Pierœcieñ teflonowy grzybka PTFE (Teflon) 9 Sprê yna Stal Klasa C, A 679SAE J Pierœcieñ uszczelniaj¹cy PTFE (Teflon) 11 O-ring Chloropren (Neopren) 14 O-ring Chloropren (Neopren) 15 Pierœcieñ uszczelniaj¹cy PTFE (Teflon) 16 Œruba Stal nierdzewna A2-70, A2-70, , A O-ring Chloropren (Neopren) 22 1 ) O-ring Chloropren (Neopren) 1 ) Tylko POV 40 Danfoss A/S, RD.7F.C

14 Przy³¹cza Wymiar Wymiar OD T OD T mm cale mm mm cale cale DIN Do spawania DIN (2448) / ANSI Do spawania ANSI (B 36.10) / Zestawienie Zestawienie Zestawienie 40 Wymiary i waga POV 40 POV 50, POV 80 Wielkoœæ zaworu A B C 1 C 2 C 3 D Waga POV 40 (1 1 /2 cala) POV 50 (2 cale) POV 80 (3 cale) mm cale mm cale Podane wagi s¹ tylko wartoœciami przybli onymi mm cale kg 10 kg 15 kg 14 RD.7F.C2.49 Danfoss A/S,

15 Zamawianie Jak zamawiaæ Tablica poni ej s³u y do okreœlenia (identyfikacji) potrzebnego zaworu. Proszê zauwa yæ, e tylko kody typów s³u ¹ do identyfikacji zaworów, a niektóre z nich mog¹ nie wchodziæ w zakres standardowych produktów. W sprawie dalszych informacji prosimy o kontakt z Danfoss. Przyk³ad kodów POV 50 D 111 Kody typu Typ zaworu POV Zawór serwosterowany wielkoœæ znamionowa w mm 40 DN 40 (wielkoœæ zaworu mierzona na 50 DN 50 œrednicy przy³¹cza) 80 DN 80 Przy³¹cza A Przy³¹cza do spawania: ANSI B 36.10: POV 40 zestawienie 80 POV zestawienie 40 D Przy³¹cza do spawania: DIN 2448 Wyposa enie 111 Standardowe Wielkoœæ Typ Nr kodowy mm cal. 40 1½ POV 40 D POV 50 D POV 80 D Wielkoœæ Typ Nr kodowy mm cal. 40 1½ POV 40 A POV 50 A POV 80 A Wielkoœæ Typ Nr kodowy mm cal. 15 ½ Zestaw armatury Wa ne! Jeœli urz¹dzenia maj¹ byæ dostarczone z odpowiednim certyfikatem, lub gdy s¹ wymagane wy sze ciœnienia, prosimy o specyfikacjê przy zamawianiu. Danfoss A/S, RD.7F.C
