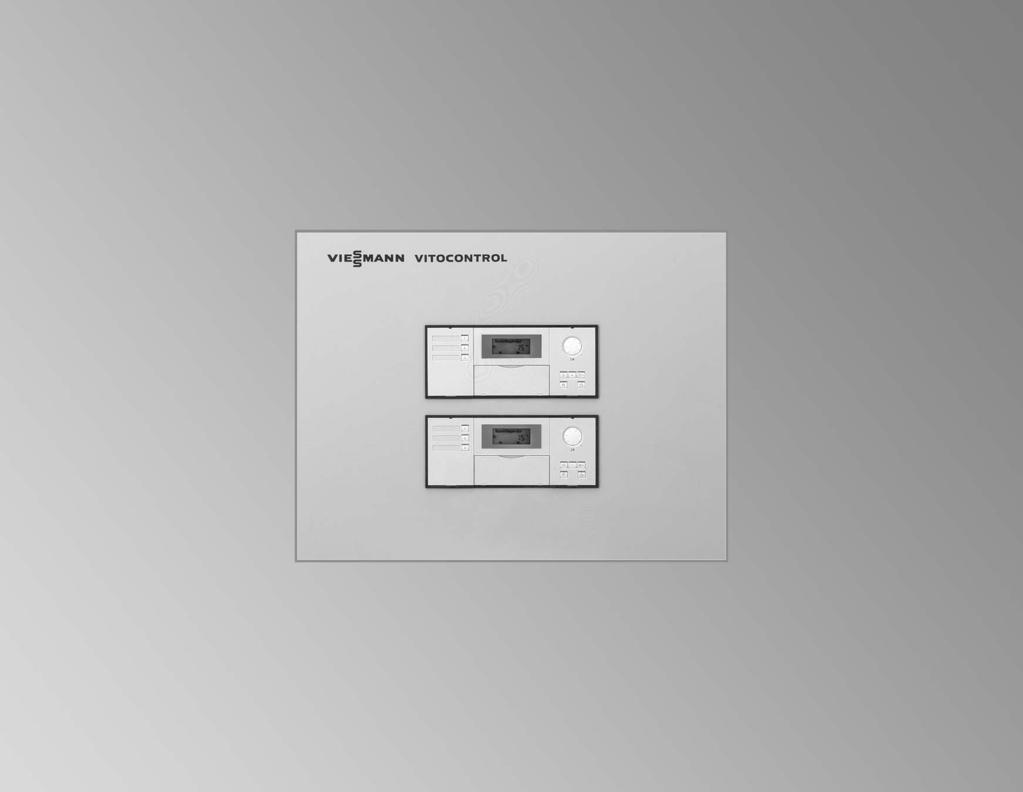

1 VIESMANN Numer katalog. i ceny: patrz cennik VITOTRONIC 300 K VITOTRONIC 200 H Kaskadowe regulatory obiegu grzewczego do zamontowania w szafach sterowniczych VITOTRONIC 300 K Typ MW1S VITOTRONIC 200 H Typ HK3S Sterowany pogodowo, cyfrowy regulator kaskadowy Do eksploatacji instalacji wielokotłowych do czterech kotłów grzewczych z regulatorem Vitotronic 100, typ GC1, z płynnie obniżaną temperaturą wody w kotle i maks. dwoma obiegami grzewczymi z mieszaczem, z regulatorem temperatury wody w podgrzewaczu regulacją systemu ładowania podgrzewacza za pomocą grupy mieszającej. VITOTRONIC 200 H Typ HK1S Sterowany pogodowo, cyfrowy regulator obiegu grzewczego Zmodułem obsługowym z funkcją komunikatów tekstowych. Do maks. trzech obiegów grzewczych z mieszaczem i regulacją temperatury wody w podgrzewaczu maks. dwóch obiegów grzewczych z mieszaczem oraz regulacją systemu ładowania podgrzewacza za pomocą grupy mieszającej. Sterowany pogodowo, cyfrowy regulator obiegu grzewczego Zmodułem obsługowym z funkcją komunikatów tekstowych. Do obiegu grzewczego z mieszaczem i regulacją temperatury wody w podgrzewaczu regulacją systemu ładowania podgrzewacza za pomocą grupy mieszającej. 4/2008

2 Zastosowanie Vitotronic 300 K, typ MW1S Sterowany pogodowo, cyfrowy regulator kaskadowy i regulator obiegu grzewczego do zamontowania w szafach sterowniczych: & dla instalacji wielokotłowych do maks. czterech kotłów grzewczych & Ze strategią kolejności pracy kotłów & Do jednego obiegu bezpośredniego i maks. dwóch obiegów grzewczych z mieszaczem (przez połączenie LON można przyłączyć kolejne 32 regulatory Vitotronic 200 H) & Z regulatorem temperatury wody w podgrzewaczu regulatorem systemu zasilania podgrzewacza z grupą mieszającą & Do instalacji z pompą mieszającą & Wpołączeniu z regulatorem Vitotronic 100, typ GC1: Dla palnika dwustopniowego i/ modulowanego Do kotłów grzewczych ze zintegrowanym układem rozruchowym Thermo Control, instalacji z pompą mieszającą stałą regulacją temperatury wody na powrocie & Zmożliwością komunikacji przez połączenie LON (moduł komunikacyjny LON i oporniki obciążenia zawarte są wzakresie dostawy) & Wbudowany system diagnostyczny Vitotronic 200 H, typ HK1S Pogodowy, cyfrowy regulator obiegu grzewczego do zamontowania w szafach sterowniczych: & Dla jednego obiegu grzewczego z mieszaczem i regulacją temperatury wody w podgrzewaczu jako regulator systemu ładowania podgrzewacza za pomocą grupy mieszającej & Zmożliwością komunikacji przez połączenie LON (moduł komunikacyjny LON znajduje się w zakresie dostawy) z następującymi regulatorami: Vitotronic 200, typ GW1 i HO1 Vitotronic 300, typ GW2 Vitotronic 300 K, typ MW1, MW1S i MW2 Vitotronic 200 H & Wbudowany system diagnostyczny Jeden obieg grzewczy z mieszaczem i regulacją temperatury wody w podgrzewaczu 2 VIESMANN VITOTRONIC 300 K/VITOTRONIC 200 H

3 Zastosowanie (ciąg dalszy) System ładowania podgrzewacza z grupą mieszającą Vitotronic 200 H, typ HK3S Pogodowy, cyfrowy regulator obiegu grzewczego do zamontowania w szafach sterowniczych: & Do maks. trzech obiegów grzewczych z mieszaczem i regulatorem temperatury wody w podgrzewaczu do dwóch obiegów grzewczych z mieszaczem i regulacją systemu ładowania podgrzewacza za pomocą grupy mieszającej & Zmożliwością komunikacji przez połączenie LON (moduł komunikacyjny LON znajduje się w zakresie dostawy) z następującymi regulatorami: Vitotronic 200, typ GW1 i HO1 Vitotronic 300, typ GW2 Vitotronic 300 K, typ MW1, MW1S i MW2 Vitotronic 200 H & Wbudowany system diagnostyczny Dwa obiegi grzewcze z mieszaczem i systemem ładowania podgrzewacza za pomocą grupy mieszającej Trzy obiegi grzewcze z mieszaczem i regulacją temperatury wody w podgrzewaczu VITOTRONIC 300 K/VITOTRONIC 200 H VIESMANN 3

4 Vitotronic 300 K Budowa i funkcje Konstrukcja modułowa Regulator składa się z 4 modułów i modułu obsługowego. Moduły: & Złącze standardowe Optolink do laptopa & Przyłączanie urządzeń zewnętrznych przez zaciski w szafie sterowniczej & Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocowe zintegrowane w szafie sterowniczej Moduł obsługowy: & Z cyfrowym zegarem sterującym & Podświetlany wyświetlacz ze wspomaganiem w formie tekstowej & Nastawa i wyświetlanie temperatur oraz kodowań & Wyświetlacz komunikatów o usterkach & Pokrętło regulacji temperatury podczas pracy normalnej Przyciski: Temperatura przy pracy zredukowanej Wybór programu Program wakacyjny Eksploatacja ekonomiczna i "Party" Temperatura wody użytkowej Krzywe grzewcze temperatury na zasilaniu instalacji i na zasilaniu obiegów grzewczych z mieszaczem Wybór obiegu grzewczego Funkcje & Sterowanie pogodowe (w sposób płynnie obniżany) temperaturą na zasilaniu instalacji wielokotłowej złożonej z maksymalnie czterech kotłów grzewczych z Vitotronic 100, typ GC1 i temperatury na zasilaniu obiegów grzewczych z mieszaczem & Sterowanie kotłów grzewczych regulatorem Vitotronic 100, typ GC1 według dowolnie wybranej strategii kolejności pracy kotłów & Elektroniczne ograniczenie temperatury maksymalnej i minimalnej & Zależne od zapotrzebowania wyłączanie pomp obiegu grzewczego & Ustawienie zmiennej granicy ogrzewania & Zabezpieczenie przeciwblokujące pompy & Meldowanie zbiorcze usterek & Wbudowany system diagnostyczny & Adaptacyjna regulacja temperatury wody w podgrzewaczu z układem preferencji (wyłączenie pomp obiegu grzewczego, zamknięcie mieszacza). & Funkcja dodatkowa podgrzewu wody użytkowej (krótkotrwałe podgrzewanie na wyższą temperaturę) & Regulacja systemu ładowania podgrzewacza z regulowanym 3 drogowym zaworem mieszającym & Podgrzewanie jastrychu w połączeniu z ogrzewaniem podłogowym Wymogi normy DIN EN dotyczące obliczania obciążenia grzewczego są spełniane. W celu zmniejszenia mocy podgrzewu przy niskiej temperaturze zewnętrznej podnoszona jest zredukowana temperatura pomieszczenia. W celu skrócenia czasu podgrzewu po fazie z obniżeniem temperatury na określony czas zostaje podwyższona temperatura na zasilaniu. Zgodnie z niem. Rozp. o instalacjach grzewczych (EnEv) regulacja temperatury powinna odbywać się dla każdego pomieszczenia indywidualnie, np. za pomocą zaworów termostatycznych. Charakterystyka regulacji & część PI z wyjściem trzypołożeniowym & Zakres nastawy krzywych grzewczych: Nachylenie: 0,2 do 3,5 Poziom: od 13 do 40 K Maks. ograniczenie: 20 do 130 C Min. ograniczenie: 1 do 127 C Temperatura różnicowa dla obiegów grzewczych z mieszaczem:od0do40k & Zakres nastawy wymaganej temperatury wody użytkowej: 10 do 60 C; z możl.przestawieniana10do95 C Zegar sterujący Cyfrowy zegar sterujący & Program dzienny i tygodniowy, kalendarz roczny & Automatyczna zmiana na czas letni/zimowy & Funkcja automatyczna podgrzewu wody użytkowej i pompy cyrkulacyjnej wody użytkowej & Godzina, dzień tygodnia i standardowe cykle łączeniowe ogrzewania pomieszczenia, podgrzewu wody użytkowej i pompy cyrkulacyjnej wody użytkowej są nastawione fabrycznie & Czasy łączeniowe programowalne indywidualnie, maks. cztery cykle łączeniowe dziennie Najkrótszy odstęp łączenia: 10 min Podtrzymanie pamięci: 5 lat Nastawa programów roboczych We wszystkich programach eksploatacji aktywne jest zabezpieczenie przed zamarzaniem (patrz funkcja zabezpieczenia przed zamarzaniem) instalacji grzewczej. Przy pomocy przycisków wyboru można nastawić następujące programy robocze: & Ogrzewanie i ciepła woda użytkowa & Tylko ciepła woda użytkowa & Wyłączenie instalacji Możliwość zewnętrznego przełączenia programu eksploatacji dla wszystkich obiegów grzewczych wspólnie wybranych obiegów grzewczych. Funkcja zabezpieczenia przed zamarznięciem & Funkcja zabezpieczenia przed zamarznięciem włączana jest przy spadku temperatury zewnętrznej poniżej ok. +1 C, tzn. włączane są pompy obiegu grzewczego i utrzymywana temperatura na zasilaniu min. 10 C. & Funkcja zabezpieczenia przed zamarznięciem wyłączana przy wzroście temperatury zewnętrznej powyżej+3 C,tzn.wyłączane są pompy obiegu grzewczego. Eksploatacja w lecie ( Tylko ciepła woda użytkowa ) Palniki, jeden więcej, są włączane, gdy podgrzewacz pojemnościowy ma zostać ogrzany (włączany przez regulator temperatury wody w podgrzewaczu). Dolna temperatura wody w kotle wymagana dla danego kotła grzewczego zostaje utrzymana. Nastawa krzywej grzewczej (nachylenie i poziom) Vitotronic reguluje w sposób zależny od pogody temperaturę na zasilaniu instalacji i temperaturę na zasilaniu obiegów grzewczych z mieszaczem. Temperatura wody na zasilaniu instalacji jest przy tym automatycznie regulowana na wartość o 0 do 40 K (w stanie wysyłkowym 8 K) wyższą od najwyższej potrzebnej aktualnie wartości wymaganej temperatury wody na zasilaniu obiegów grzewczych z mieszaczem. Temperatura na zasilaniu, która jest niezbędna do osiągnięcia określonej temperatury pomieszczenia, jest zależna od instalacji grzewczej i od izolacji cieplnej ogrzewanego budynku. Wraz z nastawieniem krzywych grzewczych temperatura wody na zasilaniu instalacji i temperatura wody na zasilaniu obiegów grzewczych z mieszaczem zostaną dopasowane do tych warunków. Temperatura na zasilaniu obiegów grzewczych z mieszaczem jest ograniczana od góry przez regulator temperatury R oraz nastawione elektronicznie ograniczenie temperatury maksymalnej w regulatorze Vitotronic 100, typ GC1. 4 VIESMANN VITOTRONIC 300 K/VITOTRONIC 200 H

5 Vitotronic 300 K (ciąg dalszy) Kontaktowy czujnik temperatury Do pomiaru temperatury na zasilaniu wspólnej dla całej instalacji wielokotłowej. Mocowany za pomocą taśmy mocującej. Stopień zabezpieczenia IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Podczas eksploatacji 0 do +120 C Podczas magazynowania i transportu 20 do +70 C Czujnik temperatury wody w podgrzewaczu Czujnik temperatury zewnętrznej Miejsce montażu: & Ściana północna północno-zachodnia budynku & 2 do 2,5 m nad poziomem gruntu, w budynku wielopiętrowym mniej więcej w górnej połowie pierwszego piętra. Przyłącze: & Przewód 2-żyłowy, maksymalna długość przewodu 35 m przy przekroju przewodu 1,5 mm 2, miedź. & Przewód nie może zostać ułożony razem z przewodami 230/ 400 V Długość przewodu 5,8 m, z okablowanymi wtykami Stopień zabezpieczenia IP 32 wg normy EN 60529, budowę/montaż podczas eksploatacji 0 do +90 C Podczas magazynowania i transportu 20 do +70 C Stopień ochrony IP 43 wg EN zabudowę/montaż przy eksploatacji, magazynowaniu i transporcie -40 do +70 C Moduł komunikacyjny LON Wbudowana płyta CPU do wymiany danych z regulatorami Vitotronic 100, typ GC1, Vitotronic 200 H, modułem Vitocom 200 i 300 oraz do połączenia z nadrzędnymi systemami sterowania budynku. Opornik obciążenia (2 sztuki) Do zamknięcia magistrali LON BUS w pierwszym i ostatnim regulatorze. Vitotronic 300 K Napięcie znamionowe 230 V ~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 10 W Klasa zabezpieczenia I Klasa ochrony IP 20 D wg EN budowę/montaż Sposób działania Typ 1B wg normy EN VITOTRONIC 300 K/VITOTRONIC 200 H VIESMANN 5

6 Vitotronic 300 K (ciąg dalszy) podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników sö Pompy obiegu grzewczego Zestaw wymienników ciepła Wyjście sterujące 4(2) A 230 V~ sa Pompa obiegowa ogrzewania podgrzewacza 4(2) A 230 V~ sk Pompa cyrkulacyjna wody użytkowej 4(2) A 230 V~ sl Pompa mieszająca 4(2) A 230 V~ gö Meldowanie zbiorcze usterek 4(2) A 230 V~ gs Siłownik mieszacza Silnik mieszacza układu stałej regulacji temperatury wody na powrocie Silnik 3 drogowego zaworu mieszającego w systemie zasilania podgrzewacza 0,2(0,1) A 230 V~ Łącznie 6 A 230 V~ Vitotronic 200 H Budowa i działanie Konstrukcja modułowa Regulator składa się zmodułów i modułu obsługowego: & 3 moduły w przypadku typu HK1S & 4 moduły w przypadku typu HK3S Moduły: & Złącze standardowe Optolink do laptopa & Przyłączanie urządzeń zewnętrznych przez zaciski w szafie sterowniczej & Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocowe zintegrowane w szafie sterowniczej Moduł obsługowy: & Z cyfrowym zegarem sterującym & Podświetlany wyświetlacz ze wspomaganiem w formie tekstowej & Nastawa i wyświetlanie temperatur oraz kodowań & Wyświetlacz komunikatów o usterkach & Pokrętło regulacji temperatury podczas pracy normalnej & Przyciski: Temperatura przy pracy zredukowanej Wybór programu Program wakacyjny Eksploatacja ekonomiczna i "Party" Temperatura wody użytkowej Krzywe grzewcze temperatury na zasilaniu obiegów grzewczych z mieszaczem Wybór obiegu grzewczego (dotyczy tylko typu HK3S) Funkcje & Sterowany pogodowo regulator temperatury na zasilaniu obiegu grzewczego z mieszaczem & Elektroniczne ograniczenie temperatury maksymalnej i minimalnej & Zależne od zapotrzebowania wyłączanie pomp obiegu grzewczego & Ustawienie zmiennej granicy ogrzewania & Zabezpieczenie przeciwblokujące pompy & Wbudowany system diagnostyczny & Adaptacyjna regulacja temperatury wody w podgrzewaczu z układem preferencji (wyłączenie pomp obiegu grzewczego, zamknięcie mieszacza). & Funkcja dodatkowa podgrzewu wody użytkowej (krótkotrwałe podgrzewanie na wyższą temperaturę) & Regulacja systemu zasilania podgrzewacza za pomocą grupy mieszającej & Podgrzewanie jastrychu w połączeniu z ogrzewaniem podłogowym & Możliwość przyłączenia zewnętrznego urządzenia zgłaszania usterek Do regulacji obiegu grzewczego instalacji ogrzewania podłogowego można dodatkowo przyłączyć czujnik temperatury wody na powrocie (w wersji HK3W tylko dla pierwszego obiegu grzewczego). Wymogi normy DIN EN dotyczące obliczania obciążenia grzewczego są spełniane. W celu zmniejszenia mocy podgrzewu przy niskiej temperaturze zewnętrznej podnoszona jest zredukowana temperatura pomieszczenia. W celu skrócenia czasu podgrzewu po fazie z obniżeniem temperatury na określony czas zostaje podwyższona temperatura na zasilaniu. Zgodnie z niem. Rozp. o instalacjach grzewczych (EnEv) regulacja temperatury powinna odbywać się dla każdego pomieszczenia indywidualnie, np. za pomocą zaworów termostatycznych. Charakterystyka regulacji & część PI z wyjściem trzypołożeniowym & Zakres nastawy krzywych grzewczych: Nachylenie: 0,2 do 3,5 Poziom: 13 do 40 K & Zakres nastawy wymaganej temperatury wody użytkowej: 10 do 60 C; z możl.przestawieniana10do95 C Zegar sterujący Cyfrowy zegar sterujący & Program dzienny i tygodniowy, kalendarz roczny & Automatyczna zmiana na czas letni/zimowy 6 VIESMANN VITOTRONIC 300 K/VITOTRONIC 200 H

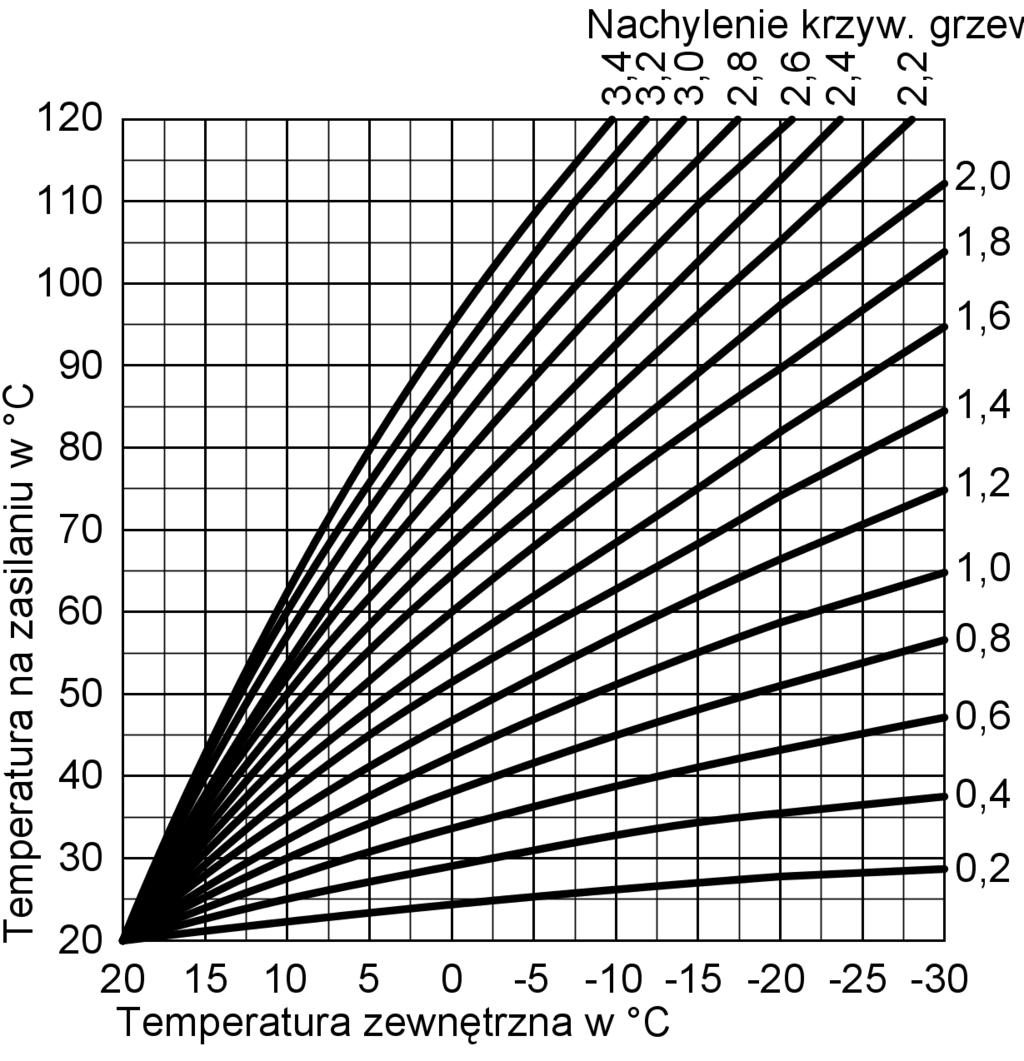

7 Vitotronic 200 H (ciąg dalszy) & Funkcja automatyczna podgrzewu wody użytkowej i pompy cyrkulacyjnej wody użytkowej & Godzina, dzień tygodnia i standardowe cykle łączeniowe ogrzewania pomieszczenia, podgrzewu wody użytkowej i pompy cyrkulacyjnej wody użytkowej są nastawione fabrycznie & Czasy łączeniowe programowalne indywidualnie, maks. cztery cykle łączeniowe dziennie Najkrótszy odstęp łączenia: 10 min Podtrzymanie pamięci: 5 lat Nastawa programów roboczych We wszystkich programach roboczych aktywne jest zabezpieczenie przed zamarznięciem (patrz funkcja zabezpieczenia przed zamarznięciem) obiegów grzewczych. Przy pomocy przycisków wyboru można nastawić następujące programy robocze: & Ogrzewanie i ciepła woda użytkowa & Tylko ciepła woda użytkowa & Wyłączenie instalacji Możliwość zewnętrznego przełączenia programu eksploatacji dla wszystkich obiegów grzewczych wspólnie wybranych obiegów grzewczych. Funkcja zabezpieczenia przed zamarznięciem & Funkcja zabezpieczenia przed zamarznięciem włączana jest, jeżeli temperatura zewnętrzna spadnie poniżej +1 C, tzn. włączona zostaje pompa obiegu grzewczego i temperatura na zasilaniu utrzymywana jest na min. 10 C. & Funkcja zabezpieczenia przed zamarznięciem wyłączana jest, jeżeli temperatura zewnętrzna wzrośnie powyżej +3 C, tzn. wyłączona zostają pompa obiegu grzewczego. Nastawa krzywej grzewczej (nachylenie i poziom) Sterowany pogodowo Vitotronic 200 H reguluje temperaturę zasilania. Temperatura na zasilaniu, która jest niezbędna do osiągnięcia określonej temperatury pomieszczenia, jest zależna od instalacji grzewczej i od izolacji cieplnej ogrzewanego budynku. Wraz z nastawieniem krzywych grzewczych temperatura na zasilaniu zostanie dopasowana do tych warunków. Wskazówka Temperatura wody w kotle powinna mieć wartość wyższą od potrzebnej aktualnie temperatury na zasilaniu. & Połączenie regulatora obiegu grzewczego i Vitotronic przez LON: Nastawa temperatury różnicowej regulatora Vitotronic 200 H (stan wysyłkowy: 8 K) & Połączenie regulatora obiegu grzewczego i Vitotronic nie przez LON: Temperatura wody kotłowej musi zostać dopasowana do krzywej grzewczej stała temperatura wody kotłowej musi leżeć powyżej wymaganej temperatury na zasilaniu. Moduł komunikacyjny LON Wbudowana płyta CPU do wymiany danych z regulatorem Vitotronic 200, typ GW1, Vitotronic 300, typ GW2, Vitotronic 300 K, Vitotronic 200 H, modułem Vitocom 200 i 300 oraz do połączenia z nadrzędnymi systemami sterowania budynku. Vitotronic 200 H Napięcie znamionowe 230 V ~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 4 A Pobór mocy 10 W Klasa zabezpieczenia I Klasa ochrony IP 20 D wg EN budowę/montaż Sposób działania Typ 1B wg normy EN podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników sö Pompy obiegu grzewczego 4(2) A 230 V~ sa Pompa obiegowa ogrzewania podgrzewacza 4(2) A 230 V~ sk Pompa cyrkulacyjna wody użytkowej 4(2) A 230 V~ gö Meldowanie zbiorcze usterek 4(2) A 230 V~ gs Siłownik mieszacza 0,2(0,1) A 230 V~ Łącznie 4 A 230 V~ VITOTRONIC 300 K/VITOTRONIC 200 H VIESMANN 7

8 WymiaryVitotronic300 K i Vitotronic 200 H Moduł obsługowy Moduł Rozmieszczenie modułów Wskazówka W celu zamontowania w drzwiach frontowych szafy sterowniczej należy w nich wykonać otwór o wymiarach 305 x 129 mm. Załączony przewód połączeniowy z członu obsługowego do modułu elektronicznego ma długość 2,5 m. A1 Moduł zasilacza A2 Moduł elektroniczny A3 Moduł mocy A4 Moduł rozszerzenia mieszacza (nie przy Vitotronic 200 H, typ HK1S) Stan wysyłkowy Vitotronic 300 K Nr katalog & 4 moduły do montażu na szynie szafy sterowniczej: Moduł zasilacza Moduł elektroniczny z modułem komunikacyjnym LON Moduł mocy Moduł rozszerzenia mieszacza & Moduł obsługowy z tekstem i podświetlanym wyświetlaczem & 2 Oporniki obciążenia dla LON & Czujnik temperatury zewnętrznej & Czujnik temperatury wody na zasilaniu & Czujnik temperatury wody w podgrzewaczu 1 opakowanie z dokumentacją techniczną W szafach sterowniczych Vitocontrol zamontowany fabrycznie. Instalacja grzewcza z obiegiem grzewczym z mieszaczem Dla każdego obiegu grzewczego z mieszaczem konieczny jest silnik mieszacza i czujnik temperatury wody na zasilaniu (wyposażenie dodatkowe). W przypadku kotłów kondensacyjnych ze względu na niskie temperatury na powrocie w obiegach grzewczych należy zamontować tylko mieszacze 3 drogowe. Instalacja grzewcza z podgrzewaczem pojemnościowym Pompę obiegową z zaworem zwrotnym klapowym albo system ładowania podgrzewacza Vitotrans 222 należy zamawiać oddzielnie. Instalacja grzewcza z ogrzewaniem podłogowym W zasilaniu obiegu grzewczego instalacji ogrzewania podłogowego należy zamontować regulator temperatury do ograniczania temperatury maksymalnej. Należy uwzględnić normę DIN Na obieg grzewczy instalacji ogrzewania podłogowego nie powinno oddziaływać żadne zdalne sterowanie regulujące temperaturę pomieszczenia. System rurowy z tworzywa sztucznego do grzejników Także w systemach rurowych z tworzywa sztucznego w obiegach grzewczych z grzejnikami zalecamy stosowanie czujnika temperatury w celu ograniczenia temperatury maksymalnej. 8 VIESMANN VITOTRONIC 300 K/VITOTRONIC 200 H

9 Stan wysyłkowy (ciąg dalszy) Vitotronic 200 H Typ HK1S Nr katalog & 3 moduły do montażu na szynie szafy sterowniczej: Moduł zasilacza Moduł elektroniczny z modułem komunikacyjnym LON Moduł mocy & Moduł obsługowy z tekstem i podświetlanym wyświetlaczem & 2 Oporniki obciążenia dla LON 1 opakowanie zawierające dokumentację techniczną W szafach sterowniczych Vitocontrol zamontowany fabrycznie. Typ HK3S Nr katalog & 4 moduły do montażu na szynie szafy sterowniczej: Moduł zasilacza Moduł elektroniczny z modułem komunikacyjnym LON Moduł mocy Moduł rozszerzenia mieszacza & Moduł obsługowy z tekstem i podświetlanym wyświetlaczem & 2 Oporniki obciążenia dla LON 1 opakowanie zawierające dokumentację techniczną W szafach sterowniczych Vitocontrol zamontowany fabrycznie. Instalacja grzewcza z obiegiem grzewczym z mieszaczem Dla każdego obiegu grzewczego z mieszaczem konieczny jest silnik mieszacza i czujnik temperatury wody na zasilaniu (wyposażenie dodatkowe). Przewodem łączącym (LON) do regulatora Vitotronic 200 (typ GW1), Vitotronic 300 (typ GW2) Vitotronic 300 K można przyłączyć do 32 regulatorów obiegu grzewczego. Poprzez przewód połączeniowy LON można korzystać zczujnika temperatury zewnętrznej jednego z podłączonych regulatorów. Instalacja grzewcza z podgrzewaczem pojemnościowym Do zamówienia oddzielnie (wyposażenie dodatkowe): & Czujnik temperatury wody w podgrzewaczy i pompa obiegowa z zaworem zwrotnym klapowym & Vitotrans 222 i dodatkowy zabezpieczający ogranicznik temperatury Instalacja grzewcza z ogrzewaniem podłogowym W zasilaniu obiegu grzewczego instalacji ogrzewania podłogowego należy zamontować regulator temperatury do ograniczania temperatury maksymalnej. Należy uwzględnić normę DIN Na obieg grzewczy instalacji ogrzewania podłogowego nie powinno oddziaływać żadne zdalne sterowanie regulujące temperaturę pomieszczenia. System rurowy z tworzywa sztucznego do grzejników Także w systemach rurowych z tworzywa sztucznego w obiegach grzewczych z grzejnikami zalecamy stosowanie czujnika temperatury w celu ograniczenia temperatury maksymalnej. Wyposażenie dodatkowe Vitotronic 300 K i Vitotronic 200 H Silnik mieszacza nr katalog Silnik mieszacza należy zamontować bezpośrednio na mieszaczu firmy Viessmann DN 20 do 50 i R ½ do 1¼. Z wtykiem systemowym. Okablowanie wykonuje inwestor. Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Pobór mocy 4 W Klasa zabezpieczenia II Stopień zabezpieczenia IP 42 wg normy EN 60529, do zapewnienia przez budowę/montaż podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +65 C Moment obrotowy 3 Nm Czas pracy przy s Silnik mieszacza kołnierzowego & Nr katalog DN 40 i 50, bez wtyku systemowego i przewodu przyłączeniowego & Nr katalog. Z DN 65 do 100, bez wtyku systemowego i przewodu przyłączeniowego patrz arkusz danych Mieszacz i silniki mieszacza. VITOTRONIC 300 K/VITOTRONIC 200 H VIESMANN 9

10 Wyposażenie dodatkowe Vitotronic 300 K i Vitotronic 200 H (ciąg dalszy) Kontaktowy czujnik temperatury Nr katalog Okablowanie wykonuje inwestor. Do pomiaru temperatury wody na zasilaniu i na powrocie. Stopień zabezpieczenia IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Podczas eksploatacji 0 do +120 C Podczas magazynowania i transportu 20 do +70 C Tuleja zanurzeniowa Nr katalog R ½ x 200 mm Dla czujnika temperatury wody w podgrzewaczu, w przypadku podgrzewaczy pojemnościowych firmy Viessmann w zakresie dostawy. Zanurzeniowy czujnik temperatury Nr katalog Do pomiaru temperatury wody na zasilaniu i na powrocie. Długość przewodu 3,8 m, z okablowanymi wtykami Stopień zabezpieczenia IP 32 wg EN budowę/montaż Podczas eksploatacji 0 do +90 C Podczas magazynowania i transportu -20 do +70 C Zanurzeniowy regulator temperatury Nr katalog Możliwość zastosowania jako ogranicznika temperatury maksymalnej instalacji ogrzewania podłogowego. Regulator temperatury jest zamontowany na zasilaniu instalacji i wyłącza pompę obiegu grzewczego przy zbyt wysokiej temperaturze na zasilaniu. Długość przewodu 4,2 m, z okablowanymi wtykami Zakres ustawień od 30 do 80 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) A 250 V~ Skala nastawcza w obudowie Tuleja zanurzeniowa ze stali nierdzewnej R ½ x 200 mm Nr rej. DIN. DIN TR DIN TR DIN TR VIESMANN VITOTRONIC 300 K/VITOTRONIC 200 H

11 Wyposażenie dodatkowe Vitotronic 300 K i Vitotronic 200 H (ciąg dalszy) Kontaktowy regulator temperatury Nr katalog Pracuje jako ogranicznik temperatury maksymalnej w instalacji ogrzewania podłogowego, (tylko w połączeniu z rurami metalowymi). Regulator temperatury jest zamontowany na zasilaniu instalacji i wyłącza pompę obiegu grzewczego przy zbyt wysokiej temperaturze na zasilaniu. Długość przewodu 4,2 m, z okablowanymi wtykami Zakres ustawień od 30 do 80 C Histereza łączeniowa maks. 14 K Moc załączalna 6(1,5) A 250V~ Skala nastawcza w obudowie Nr rej. DIN. DIN TR DIN TR DIN TR Wskazówka dotycząca sterowania temperaturą pomieszczenia (funkcja RS) za pomocą zdalnego sterowania Nie uaktywniać funkcji RS w przypadku obiegów grzewczych ogrzewania podłogowego (bezwładność). Wkotłach grzewczych z dolnym ograniczeniem temperatury funkcja RS nie może oddziaływać na obieg grzewczy bez mieszacza. Uwaga dotycząca regulatora Vitotrol 200 i 300 Dla każdego obiegu grzewczego instalacji grzewczej można stosować regulator Vitotrol 200 Vitotrol 300. Vitotrol 200 Nr katalog Odbiornik KM-BUS Zdalne sterowanie Vitotrol 200 przejmuje dla jednego obiegu grzewczego ustawienie programu roboczego i wymaganej temperatury pomieszczenia przy pracy normalnej z dowolnego pomieszczenia. Vitotrol 200 dysponuje podświetlanymi przyciskami wyboru programu roboczego oraz przyciskiem trybu Party i ekonomicznego. Za pośrednictwem sygnalizatora usterki na regulatorze wyświetlane są zgłoszenia usterek. Funkcja WS: Montaż w dowolnym miejscu w budynku. Funkcja RS: Montaż wgłównym pomieszczeniu mieszkalnym na ścianie wewnętrznej naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwiźródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Zamontowany czujnik temperatury pomieszczenia mierzy temperaturę pomieszczenia i dokonuje ewentualnych korekt temperatury na zasilaniu oraz wyzwala szybki podgrzew na początku eksploatacji grzewczej (jeżeli zostało to zakodowane). Przyłącze: & Przewód 2-żyłowy, długość przewodu maks. 50 m (również przy przyłączeniu kilku modułów zdalnego sterowania) & Przewód nie może zostać ułożony razem z przewodami 230/ 400 V & Wtyk niskiego napięcia objęty zakresem dostawy VITOTRONIC 300 K/VITOTRONIC 200 H VIESMANN 11

12 Wyposażenie dodatkowe Vitotronic 300 K i Vitotronic 200 H (ciąg dalszy) Zasilanie prądowe poprzez KM-BUS Pobór mocy 0,2 W Klasa zabezpieczenia III Stopień ochrony IP 30 wg EN zabudowę/montaż podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +65 C Zakres nastawy wymaganej temperatury pomieszczenia 10 do 30 C zmożliwością przestawienia na 3do23 C 17 do 37 C Regulacja temperatury wymaganej pomieszczenia w eksploatacji zredukowanej następuje przez regulator. Vitotrol 300 Nr katalog Odbiornik KM-BUS Zdalne sterowanie Vitotrol 300 przejmuje dla jednego obiegu grzewczego nastawę żądanej temperatury wymaganej pomieszczenia przy eksploatacji normalnej i zredukowanej, nastawę programu roboczego i czasów włączania ogrzewania pomieszczenia, podgrzewu wody użytkowej i pompy cyrkulacyjnej wody użytkowej. Vitotrol 300 wyposażony jest w podświetlany wyświetlacz i przyciski wyboru programu roboczego, przycisk trybu Party i ekonomicznego, automatyczne przestawienie czasu letniego/ zimowego, przyciski programu wakacyjnego, dnia tygodnia i godziny. Funkcja WS: Montaż w dowolnym miejscu w budynku. Funkcja RS: Montaż wgłównym pomieszczeniu mieszkalnym na ścianie wewnętrznej naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwiźródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Zamontowany czujnik temperatury pomieszczenia mierzy temperaturę pomieszczenia i dokonuje ewentualnych korekt temperatury na zasilaniu oraz wyzwala szybki podgrzew na początku eksploatacji grzewczej (jeżeli zostało to zakodowane). Przyłącze: & Przewód 2-żyłowy, długość przewodu maks. 50 m (również przy przyłączeniu kilku modułów zdalnego sterowania) & Przewód nie może zostać ułożony razem z przewodami 230/ 400 V & Wtyk niskiego napięcia objęty zakresem dostawy Zasilanie prądowe poprzez KM-BUS Pobór mocy 0,5 W Klasa zabezpieczenia III Stopień ochrony IP 30 wg EN zabudowę/montaż podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +65 C Zakres nastawy wymaganej temperatury pomieszczenia przy pracy normalnej 10 do 30 C zmożliwością przestawienia na 3do23 C 17 do 37 C przy pracy zredukowanej 3 do 37 C Czujnik temperatury pomieszczenia Nr katalog Oddzielny czujnik temperatury pomieszczenia jako uzupełnienie regulatora Vitotrol 200 i 300, do zastosowania w przypadku braku możliwości montażu regulatora Vitotrol w głównym pomieszczeniu mieszkalnym w miejscu przystosowanym do pomiaru i nastawiania temperatury. Montaż wgłównym pomieszczeniu mieszkalnym na ścianie wewnętrznej, naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwiźródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Czujnik temperatury pomieszczenia należy przyłączyć do regulatora Vitotrol Przyłącze: & 2-żyłowy przewód o przekroju 1,5 mm 2, miedź & Długość przewodu mierzona od zdalnego sterowania maks. 30 m & Przewód nie może zostać ułożony razem z przewodami 230/ 400 V 12 VIESMANN VITOTRONIC 300 K/VITOTRONIC 200 H

13 Wyposażenie dodatkowe Vitotronic 300 K i Vitotronic 200 H (ciąg dalszy) Klasa zabezpieczenia III Stopień ochrony IP 30 wg EN zabudowę/montaż podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +65 C Obudowa czujnika temperatury pomieszczenia Nr katalog Obudowa przeznaczona jest do ochrony czujnika temperatury pomieszczenia w pomieszczeniach wilgotnych (np. przy basenach kąpielowych, zakładach szklarniowych itp.). Stopień zabezpieczenia IP 43 wg normy EN 60529, do zapewnienia przez budowę/montaż Odbiornik sygnałów radiowych Nr katalog Do odbioru sygnału czasu z nadajnika DCF 77 (lokalizacja: Mainflingen koło Frankfurtu nad Menem). Nastawa godziny i daty zgodnie z sygnałem radiowym. Montaż na ścianie zewnętrznej, w pozycji skierowanej w stronę nadajnika. Na jakość odbioru mogą ujemnie wpływać materiały budowlane zawierające metal, np. żelbeton, sąsiednie budynki i elektromagnetyczne źródła promieniowania, np. przewody wysokiego napięcia i trakcyjne. Przyłącze: & Przewód 2-żyłowy, maksymalna długość przewodu 35 m przy przekroju przewodu 1,5 mm 2, miedź & Przewód nie może zostać ułożony razem z przewodami 230/ 400 V Rozszerzenie funkcji 0 10 V Nr katalog Odbiornik magistrali KM Z przewodem (długość 3,0 m) z wtykiem fö i avg. Przy przyłączaniu regulatora Vitotronic 300 K: & Do ustawiania temperatury wymaganej wody na zasilaniu przez wejście 0 10Vdlazakresutemperatur10do100 C30do 120 C (0do1V kocioł Wył w instalacjach wielokotłowych) & Do sygnalizowania trybu eksploatacji zredukowanej i przełączania pompy obiegu grzewczego na niskie obroty Przy przyłączaniu regulatora Vitotronic 200 H: & Do sterowania pracą pompy zasilającej pomocniczej, np. w podstacji & Do sygnalizowania trybu eksploatacji zredukowanej i przełączania pompy obiegu grzewczego na niskie obroty VITOTRONIC 300 K/VITOTRONIC 200 H VIESMANN 13

14 Wyposażenie dodatkowe Vitotronic 300 K i Vitotronic 200 H (ciąg dalszy) Napięcie znamionowe 230 V ~ Częstotliwość znamionowa Pobór mocy Obciążenie znamionowe wyjść przekaźników Klasa ochrony 50 Hz 1 W 4(2) A 230 V~ IP 30 wg normy EN budowę/montaż podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +65 C Tuleja zanurzeniowa Nr katalog R ½ x 200 mm Dla czujnika temperatury wody w podgrzewaczu, w przypadku podgrzewaczy pojemnościowych firmy Viessmann w zakresie dostawy. Wyposażenie dodatkowe Vitotronic 200 H Czujnik temperatury zewnętrznej Nr katalog Dzięki przyłączeniu czujników temperatury zewnętrzenej do regulatora Vitotronic 200-H obiegi grzewcze mogą być regulowane wg odpowiadającej im temperatury zewnętrznej, np. w przypadku różnych stref ogrzewania. Wymagany jest także montaż czujnika, jeśli regulator Vitotronic 200-H nie jest podłączony przez LON z innym sterowanym pogodowo regulatorem Vitotronic. Miejsce montażu: & Ściana północna północno-zachodnia budynku & 2 do 2,5 m nad poziomem gruntu, w budynku kilkupiętrowym mniej więcej w górnej połowie pierwszego piętra. Przyłącze: & Przewód 2-żyłowy, maks. długość przewodu 35 m przy przekroju przewodu 1,5 mm 2,miedź & Przewód nie może zostać ułożony razem z przewodami 230/ 400 V Stopień zabezpieczenia IP 43 wg normy EN 60529, do zapewnienia przez budowę/montaż przy eksploatacji, magazynowaniu i transporcie -40 do +70 C Czujnik temperatury wody w podgrzewaczu Nr katalog Długość przewodu 5,8 m, z okablowanymi wtykami Stopień zabezpieczenia IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż podczas eksploatacji 0 do +90 C Podczas magazynowania i transportu 20 do +70 C 14 VIESMANN VITOTRONIC 300 K/VITOTRONIC 200 H

15 Wyposażenie dodatkowe Vitotronic 200 H (ciąg dalszy) Moduł komunikacyjny LON Elektroniczna płytka instalacyjna do wymiany danych z nadrzędnym regulatorem. Do montażu w następujących regulatorach: & Vitotronic 200, typ GW1, Vitotronic 300, typ GW2 Nr katalog & Vitotronic 300 K, typ MW2 Nr katalog Przewód łączący LON do wymiany danych między regulatorami Nr katalog Długość przewodu 7 m, z okablowanymi wtykami Przedłużacz przewodu łączącego & Odstęp układania 7 do 14 m: 2 przewody łączące (dł. 7,0m) Nr katalog złącze LON RJ45 Nr katalog & Odstęp układania 14 do 900 m z wtykami połączeniowymi: 2złącza LON Nr katalog żyłowy przewód, CAT5, ekranowany JY(St) Y 2 x 2 x 0,8 Inwestor & Odstęp układania 14 do 900 m z gniazdami przyłączeniowymi: 2 przewody łączące (dł. 7,0m) Nr katalog żyłowy przewód, CAT5, ekranowany JY(St) Y 2 x 2 x 0,8 Inwestor 2 gniazda przyłączeniowe LON RJ45, CAT6 Nr katalog Opornik obciążenia (2 sztuki) Nr katalog Do zamknięcia magistrali LON BUS w pierwszym i ostatnim regulatorze. Sprawdzona jakość Oznakowanie CE zgodne z dyrektywami UE. VITOTRONIC 300 K/VITOTRONIC 200 H VIESMANN 15
