1 Instrukcja obsługi i serwisu dla wykwalifikowanego personelu VIESMANN Vitomax 100 LW Typ M148 Kocioł wodny wysokotemperaturowy olejowy/gazowy Znamionowa moc cieplna 2300 do 6000 kw VITOMAX 100 LW 2/2007 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa! Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia. Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. & Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia zakładu gazowniczego. & Pracenapodzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. & Pierwsze uruchomienie powinien przeprowadzić sprzedawca urządzenia lub wyznaczona przez niego osoba wykwalifikowana. Przepisy Podczaspracnależy przestrzegać & przepisów bezpieczeństwa i higieny pracy, & ustawowych przepisów o ochronie środowiska, & przepisów zrzeszeń zawodowoubezpieczeniowych, & stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE a ÖNORM, EN, ÖVGW TR Gas, ÖVGW TRF i ÖVE c SEV, SUVA, SVGW, SVTI, SWKI i VKF Jeżeli występuje zapach gazu Niebezpieczeństwo Ulatniający się gaz może spowodować eksplozję, awjej następstwie ciężkie obrażenia. & Nie palić! Nie dopuszczać do powstania otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. & Zamknąć zawór odcinający gaz. & Otworzyć okna i drzwi. & Ewakuować osoby z obszaru zagrożenia. & Po opuszczeniu budynku zawiadomić zakład gazowniczy i energetyczny. & Zasilanie prądowe budynku przerwać z bezpiecznego miejsca (z miejsca poza budynkiem). 2

3 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa (ciąg dalszy) Jeżeli występuje zapach spalin Niebezpieczeństwo Wdychanie spalin może powodować zatrucia zagrażające życiu i zdrowiu. & Wyłączyć instalację grzewczą z eksploatacji. & Przewietrzyć pomieszczenie kotłowni. & Zamknąć drzwi prowadzące do pomieszczeń mieszkalnych. Praceprzyinstalacji & Jeśli instalacja opalana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. & Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. & Zabezpieczyć instalację przed przypadkowym włączeniem.! Uwaga Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed rozpoczęciem prac należy zetknąć uziemione obiekty, np. rury grzewcze i przewodzące wodę, wcelu odprowadzenia naładowania statycznego. Prace naprawcze! Uwaga Naprawianie podzespołów spełniających funkcje zabezpieczające zagraża bezpieczeństwu eksploatacji instalacji. Uszkodzone części muszą być wymienione na oryginalne części firmy Viessmann. Elementy dodatkowe, części zamienne i szybkozużywalne! Uwaga Części zamienne i szybkozużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż nie dopuszczonych elementów oraz nieuzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowodować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę dopuszczone. 3

4 Spis treści Spis treści Wskazówki obsługowe Wskazówki eksploatacyjne... 5 Wyłączenie z eksploatacji... 5 Wskazówki dotyczące konserwacji... 6 Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja... 7 Kolejne kroki w czynnościach roboczych... 9 Usuwanie usterek Diagnostyka Jakość wody Wymagania dotyczące jakości wody Protokoły Wykaz haseł

5 Wskazówki obsługowe Wskazówki eksploatacyjne powinien przeprowadzić wykonawca instalacji lub wyznaczona przez niego osoba wykwalifikowana pod nadzorem właściwego inspektora. Wartości nastawcze muszą być odnotowane w protokole pomiarowym, podpisanym przez wykonawcę instalacji, inspektora oraz użytkownika instalacji. Wciągu 4 tygodni od pierwszego uruchomienia instalacji paleniskowej użytkownik jest zobowiązany zgłosić to rejonowemu mistrzowi kominiarskiemu. Zaleca się eksploatację kotła bez przerw z minimalną temperaturą wody wkotlewynoszącą 70 C oraz wymaganym ciśnieniem roboczym. Nawet jeżeli przez dłuższy czas nie następuje odbiór ciepła, kontynuacja pracy jest nieszkodliwa dla kotła. W instalacjach wielokotłowych, w których jeden kocioł pozostaje zawsze w rezerwie, należy dokonywać przełączeń eksploatacyjnych kotłów jedynie wdłuższych okresach czasu, np. przy okazji wymaganego corocznego przeglądu całej instalacji. Wyłączenie z eksploatacji Krótkotrwała przerwa w eksploatacji Jeżeli instalacja kotłowa ma chwilowo nie być używana, należy uaktywnić w regulatorze funkcję wyłączenia instalacji. Instrukcja obsługi regulatora Dłuższa przerwa w eksploatacji Jeżeli instalacja kotłowamabyć nieużywana przez dłuższy czas (kilka miesięcy), należy ją wyłączyć z eksploatacji. & Przed wyłączeniem z eksploatacji na dłuższy okres zalecamy, na ile to konieczne, podjąć odpowiednie czynności, np. w celu zabezpieczenia instalacji przed zamarznięciem lub konserwacji powierzchni grzewczych. & W celu zakonserwowania powierzchni grzewczych dokładnie wyczyścić powierzchnie po stronie spalin. Następnie zakonserwować je olejem konserwującym z domieszką grafitu. 5

6 Wskazówki obsługowe Wyłączenie z eksploatacji (ciąg dalszy) & W celu zabezpieczenia po stronie wodnej zaleca się napełnienie kotła wodą odgazowaną, niezawierającą tlenu, uzdatnioną i zdemineralizowaną z dodatkiem środka wiążącego tlen (np. siarczynu sodu). Następnie należy zamknąć zawory na zasilaniu i powrocie kotła. Stężenie odtleniacza należy sprawdzać i w razie potrzeby korygować przynajmniej raz na miesiąc. Zwracać przy tym uwagę na dobre wymieszanie środka z wodą wkotle. & Inną możliwością jest konserwacja na sucho, która zalecana jest przy okresach przestoju przekraczających 4 tygodnie. & W przypadku niebezpieczeństwa zamarznięcia należy opróżnić kocioł i system grzewczy przez przyłącze opróżniające. Otworzyć zawory odcinające i regulujące oraz odpowietrzanie. Wskazówki dotyczące konserwacji Zaleca się regularnie poddawać instalację kotłową konserwacji w celu zagwarantowania bezusterkowej, energooszczędnej i przyjaznej środowisku eksploatacji grzewczej. Kocioł musi być czyszczony w odpowiednich odstępach czasu, w przeciwnym razie w miarę wzrostu zabrudzenia wzrasta temperatura spalin, a tym samym straty energii. Zalecamy zastosowanie termometru spalin. Kontrola temperatury spalin pomaga w rozpoznaniu nieprawidłowej nastawy palnika oraz stopnia zanieczyszczenia kotła. Zbyt wysoka temperatura spalin powstała na skutek zabrudzeń kotła lub nieprawidłowej nastawy palnika pogarsza sprawność urządzenia. W razie potrzeby należy wyczyścić kocioł lubnanowowyregulować palnik. 6

7 Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja Szczegółowe wskazówki dotyczące czynności roboczych znajdują się na podanych stronach!!! Czynności robocze przy pierwszym uruchomieniu Czynności robocze podczas przeglądu technicznego Czynności robocze przy konserwacji Strona 1. Uruchomienie instalacji Wyłączanie instalacji z eksploatacji Demontaż palnika Otwieranie drzwi kotłowych Otwieranie pokrywy wyczystkowej Czyszczenie zawirowywaczy Czyszczenie powierzchni grzewczych, wyciągu spalin i rury spalin Kontrola wszystkich uszczelek i sznurów uszczelniających po stronie spalinowej 9. Kontrola elementów izolacji termicznej drzwi kotłowych, wlotu palnika i pokrywy wyczystkowej 10. Wsuwanie zawirowywaczy i zamykanie drzwi kotłowych Mocowanie pokrywy wyczystkowej Montaż palnika z kołnierzem Kontrola poziomu wody i ciśnienia w instalacji 14. Kontrola urządzeń zabezpieczających i regulacyjnych 15. Kontrola zaworu bezpieczeństwa Kontrola szczelności wszystkich przyłączy po stronie wodnej po napełnieniu kotła Czyszczenie wziernika w drzwiach kotłowych Kontrola jakości wody Kontrola izolacji cieplnej 20. Kontrola wentylacji nawiewnej kotłowni 7

8 Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie,... (ciąg dalszy)!!! Czynności robocze przy pierwszym uruchomieniu Czynności robocze podczas przeglądu technicznego Czynności robocze przy konserwacji Strona 21. Sprawdzić szczelność przewodu spalin 22. Kontrola urządzenia dopływu dodatkowego powietrza (o ile jest w wyposażeniu) 23. Regulacja palnika

9 Kolejne kroki w czynnościach roboczych Uruchomienie instalacji Pierwsze uruchomienie, przegląd, konserwacja Dane producenta palnika oraz wyposażenia dodatkowego 1. Otworzyć drzwi kotłowe i sprawdzić, czy zawirowywacze są do oporu wsunięte do kanałów spalin. 2. Sprawdzić, czy zapewniona jest wentylacja kotłowni. 3. Napełnić wodą instalację grzewczą i odpowietrzyć.! Uwaga Niewłaściwa jakość wody może doprowadzić do powstania szkód w korpusie kotła. Zgodnie z wytyczną VDI 2035 instalacja grzewcza musi być eksploatowana i napełniona wodą, której suma metali alkalicznych nieprzekraczawartości 0,02 mol/m 3 (twardość całkowita 0,11 dh). Wskazówka Objętość napełnienia i twardość całkowitą wpisać na stronie Sprawdzić ciśnienie w instalacji. 5. Skontrolować wszystkie zamontowane elementy jak np. przewody rurowe, urządzenia regulacyjne, pompy itd. pod kątem szczelności iprawidłowego działania. 6. Sprawdzić poziom oleju lub ciśnienie na przyłączu gazu. 7. Otworzyć zasuwę spalin lub przepustnicę spalin (jeżeli jest na wyposażeniu). 8. Sprawdzić, czy zamknięty jest otwór wyczystkowy wylotu spalin. 9. Otworzyć zawory odcinające przewody oleju (przy zbiorniku i filtrze) lub zawór odcinający gaz. 10. Kolejno uruchomić włącznik główny, włącznik agregatów wymaganych do eksploatacji instalacji kotłowej oraz włącznik palnika. Przepisy eksploatacyjne producenta palnika 11. Uruchomić kocioł zniewielką mocą cieplną ipowolizwiększać ją, aż do uzyskania przewidzianej temperatury roboczej. 12. Po osiągnięciu właściwej temperatury na zasilaniu powoli otworzyć zawór powrotny kotła, ew. zawór wody zasilającej po czym powoli otworzyć zawór na zasilaniu instalacji. 13. Dopiero teraz przełączyć palnik na pełne obciążenie. 14. W trakcie podgrzewu sprawdzić działanie wszystkich urządzeń regulujących i zabezpieczających 9

10 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 15. Obserwować mierniki ciśnienia i temperatury. 16. Sprawdzić zamknięcia pod kątem szczelności, w razie konieczności dokręcić. 17. Po ok. 50 godzinach pracy sprawdzić drzwi drzwi kotłowe i pokrywę wyczystkową pod kątem szczelności oraz dokręcić śruby. Wyłączanie instalacji z eksploatacji! Niebezpieczeństwo Wydostająca się pod ciśnieniem woda grzewcza może spowodować obrażenia. Przyłącza po stronie wody grzewczej można otwierać tylko wtedy, gdy kocioł grzewczy nie znajduje się pod ciśnieniem. Uwaga Opróżnianie kotła grzewczego za pomocą pompy ssącej prowadzi do powstania w nim podciśnienia. Kocioł należy opróżniać za pomocą pompy ssącej tylko przy otwartym odpowietrzaniu. 1. Zamknąć zawory odcinające przewody oleju (przy zbiorniku i filtrze) lub zawór odcinający gaz. 2. Wyłączyć palnik. 3. Odłączyć instalację od źródła prądu. 4. Zamknąć wszystkie zawory. 10

11 Demontaż palnika Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 1. Zdemontować przewód zasilający palnika. 2. Poluzować śruby A izdjąć palnik razem z płytą palnika B. Otwieranie drzwi kotłowych Odkręcić śruby A na drzwiach kotłowych B i uchylić drzwi. 11

12 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Otwieranie pokrywy wyczystkowej Zdemontować pokrywę wyczystkową A. Czyszczenie zawirowywaczy 12

13 Wyjąć ostrożnie zawirowywacze A; wtymceluużyć przyrządu do wyciągania zawirowywaczy B. Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Czyszczenie powierzchni grzewczych, wyciągu spalin i rury spalin 1. Wyczyścić komora spalania A, ciągi spalin B i komorę nawrotną oraz usunąć pozostałości produktów spalania. 2. Pozostałości produktów spalania usunąć zruryspaliniwyciągu spalin. 13

14 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Wsuwanie zawirowywaczy i zamykanie drzwi kotłowych 1. Wsunąć zawirowywacze A na miejsce do oporu; użyć do tego przyrządu do wyciągania zawirowywaczy A. 2. Równomiernie dociągnąć śruby na drzwiach kotłowych. 14

15 Mocowanie pokrywy wyczystkowej Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Przykręcić w sposób szczelny pokrywę wyczystkową A. Montaż palnika z kołnierzem W razie potrzeby wymienić uszczelkę głowicy palnika. A Pierścień uszczelniający B Kołnierz palnika 15

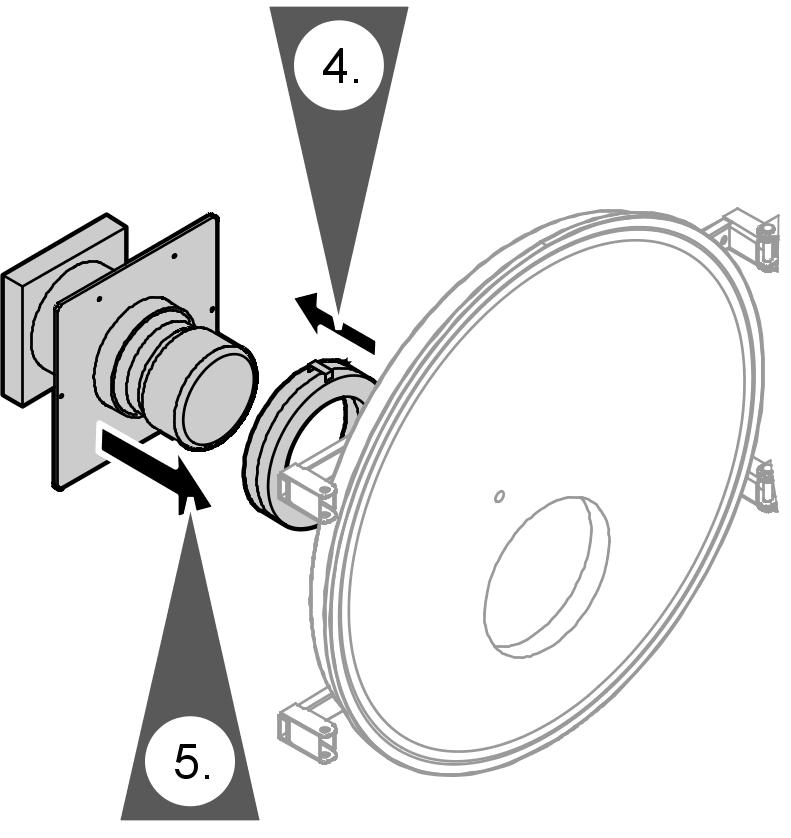

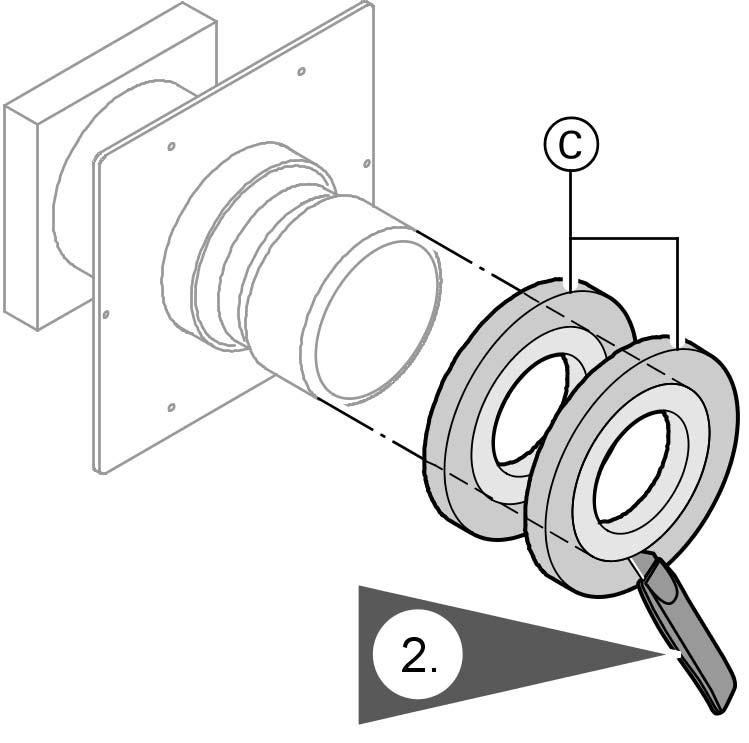

16 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) C Pierścienie termoizolacyjne E Pasek uszczelniający Zamontować przewód zasilający w paliwo D Klamry Niebezpieczeństwo Ulatnianie się gazu grozi wybuchem. Przeprowadzić kontrolę szczelności wszystkich połączeń po stronie gazu. 16

17 Kontrola zaworu bezpieczeństwa Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Podwyższyć ciśnienie robocze do ciśnienia zadziałania lub manualnie doprowadzić powietrze po osiągnięciu 85% ciśnienia zadziałania. Informacje producenta Kontrola szczelności wszystkich przyłączy po stronie wodnej po napełnieniu kotła Po każdym otwarciu przyłączy należy wymienić uszczelki. 1. Oczyścić powierzchnię przylegania uszczelek. 2. Wymienić uszczelkę. Czyszczenie wziernika w drzwiach kotłowych Sprawdzić szczelność wziernika z uszczelkami A. Kontrola jakości wody Zanotować w tabeli ilość wody uzupełniającejitwardość całkowitą wody kotłowej. 17

18 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Woda do napełniania Woda uzupełniająca Stan licznika Całkowita ilość wody Twardość całkowita Wartość ph Uzdatnianie wody Data m 3 m 3 m 3 m 3 Wodazasilająca Woda kotłowa Woda kotłowa Środek Dozowanie Twardość całkowita nie może przekraczać 0,02 mol/m 3 (0,11 dh). Wartość ph powinna mieścić się wzakresiemiędzy 8,2 i 9,5. Regulacja palnika Informacje producenta palnika Podczas regulacji zwracać uwagę na minimalną moc cieplną. Minimalna moc cieplna dla stopnia obciążenia podstawowego powinna być nastawiona zgodnie z warunkami komina. 18

19 Usuwanie usterek Diagnostyka Usterka/stan instalacji Przyczyna usterki Czynność Palnik nie startuje Brak napięcia Włączyć wyłącznik główny Zadziałał system zabezpieczający Sprawdzić urządzenie zabezpieczające Korozja tlenowa (po stronie wodnej) Zbyt wysoka temperatura spalin Wydmuchiwanie na zaworze bezpieczeństwa Zapala się lampka usterki palnika Zasilanie paliwem jest przerwane Wcisnąć przycisk przeciwzakłóceniowy przy sterowniku palnika Otworzyć armatury odcinające w przewodzie paliwa i filtrze Pozostałe usterki usunąć zgodnie ze wskazówkami producenta palnika Nie przestrzeganie przepisów VDI 2035 część 2 wek Zapobieganie usz- Stosować się do wskazó- (Niemcy) kodzeniom spowodowanym korozją po stronie wodnej (patrz strona 21). Przekazywanie ciepła jest zmniejszane przez zanieczyszczenia po stronie wody i spalin Znamionowa moc cieplna kotła została przekroczona Brak lub nieprawidłowy montaż zawirowywaczy Ciśnienie otwarcia zaworu nie jest zgodne z ciśnieniem w instalacji Gniazdo zaworu jest zanieczyszczone Naczynie wzbiorcze jest zbyt małe lub uszkodzone Podzespół utrzymujący ciśnienie jest nieodpowiedni lub uszkodzony Wyczyścić kocioł. Przy odkładaniu się osadów po stronie wodnej sprawdzić wodę kotłową pod kątem prawidłowej twardościiwyczyścieć kocioł po stronie wodnej. Skontrolować moc cieplną palnika i wyregulować Przeprowadzić konserwację i dokonać montażu wg wskazówek na stronach 14 Sprawdzić ciśnienie robocze przy pomocy odpowiedniego manometru Wyczyścić gniazdo zaworu Sprawdzić wielkość Sprawdzić sprawność 19

20 Jakość wody Wymagania dotyczące jakości wody Instalacje grzewcze o temperaturach roboczych wody do 100 C (VDI 2035) Należy zapobiegać tworzeniu się nadmiernego osadu kamienia na powierzchniach grzewczych (węglan wapnia). W przypadku instalacji grzewczych o temperaturach roboczych do100 C obowiązuje wytyczna VDI 2035 Arkusz 1 Zapobieganie uszkodzeniom w instalacjach ogrzewania wodnego spowodowanych odkładaniem się kamienia w instalacjach do podgrzewu wody i instalacjach grzewczych. Wwodziedonapełniania i uzupełniania przy mocy grzewczej przekraczającej 600 kw zawartość metali alkalicznych nie może przekraczać 0,02 mol/m³ (twardość całkowita < 0,11 dh). Wskazówki eksploatacyjne: & Uruchomienie instalacji powinno przebiegać stopniowo, poczynając od najniższej mocy kotła grzewczego, przy dużym przepływie wody grzewczej. W ten sposób unika się miejscowego nagromadzenia osadu wapiennego na powierzchniach grzewczych kotła. & Podczas prac rozbudowie lub naprawie instalacji należy opróżnić jedynie te odcinki sieci, gdzie jest to koniecznie niezbędne. & Filtry, osadnik zanieczyszczeń lub inne urządzenia odmulające lub odcinające w obiegu wody grzewczej należy często sprawdzać po nowym lub ponownym zainstalowaniu, w późniejszym czasie sprawdzać, czyścić iuruchamiać wrazie potrzeby, w zależności od uzdatniania wody (np. wytrącanie twardości). Przestrzeganie powyższych wskazówek redukuje do minimum tworzenie się osadu wapiennego na powierzchniach grzewczych. Jeżeli na skutek nieprzestrzegania wytycznej VDI 2035 utworzyły się szkodliwe osady wapnia, z reguły nastąpiło już ograniczenie żywotności zamontowanych urządzeń grzewczych. Usunięcie osadów wapnia może być opcją przewrócenia przydatności eksploatacyjnej. 20

21 Jakość wody Wymagania dotyczące jakości wody (ciąg dalszy) Czynności te powinna przeprowadzić specjalistyczna firma. Przed ponownym uruchomieniem instalacji grzewczej, należy sprawdzić, czynie została ona uszkodzona. Aby uniknąć nadmiernego tworzenia się osadu kamienia, należy skorygować błędne parametry eksploatacji. Zapobieganie powstania szkód korozyjnych po stronie wodnej Odporność na korozję materiałów żelaznych po stronie wodnej, zastosowanych w instalacjach i kotłach grzewczych bazuje na braku tlenu w wodzie grzewczej. Tlen, który dostaje się do instalacji grzewczej wraz z wodą przy pierwszym napełnieniu, a następnie podczas uzupełniania, wchodzi w reakcje z materiałami, z których wykonana jest instalacja nie uszkadzając ich. Charakterystyczne czarne zabarwienie wody po upływie pewnego czasu eksploatacji wskazuje na brak wolnego tlenu. Regulacje techniczne, a w szczególności wytyczne VDI , zalecają ztego względu taką konstrukcję i eksploatację instalacji grzewczych, aby nie był możliwy stały dostęp tlenu do wody grzewczej. Dostęp tlenu podczas eksploatacji może mieć miejsce tylko, gdy: & zastosowane są otwarte naczynia wzbiorcze, & w instalacji występuje podciśnienie, & zastosowane są podzespoły przepuszczające gaz. Instalacje zamknięte np. z przeponowymi naczyniami wzbiorczymi zapewniają przy odpowiedniej wielkości i odpowiednim ciśnieniu systemowym dobrą ochronę przed wnikaniem do instalacji tlenu z powietrza. Ciśnienie w każdym miejscu instalacji, również po stronie zasysania pompy, i w każdym momencie eksploatacji, musi mieć wartość wyższą od ciśnienia atmosferycznego. Ciśnienie wstępne przeponowego naczynia wzbiorczego należy sprawdzać przynajmniej podczas corocznej konserwacji. Należy unikać stosowania podzespołów przepuszczających gaz, np. nieszczelnych dyfuzyjnie przewodów z tworzywa sztucznego w instalacjach ogrzewania podłogowego. Jeżeli mimo tego są one stosowane, należy zaprojektować rozdzielenie systemowe. Rozdzielenie to ma za zadanie odseparowanie wody przepływającej przez rury z tworzywa sztucznego od innych obiegów grzewczych np. od kotła grzewczego za pomocą wymiennika ciepła zmateriału odpornego na korozję. 21

22 Jakość wody Wymagania dotyczące jakości wody (ciąg dalszy) W przypadku instalacji ogrzewania wodnego zamkniętych antykorozyjnie, przy których uwzględniono powyższe wskazówki, stosowanie dodatkowych środków antykorozyjnych nie jest konieczne. Jeżeli istnieje jednak ryzyko przeniknięcia tlenu, wówczas należy podjąć dodatkowe środki ochronne, np. poprzez dodanie środka wiążącego tlen siarczynu sodowego (5 10 mg/litr roztworu przesyconego). Wartość ph wody grzewczej powinna wynosić 8,2 9,5. Jeżeli zastosowano podzespoły aluminiowe, obowiązują inne wymogi. W przypadku zastosowania chemikaliów w celu zabezpieczenia antykorozyjnego zalecamy zdobyć poświadczenie producenta tych środków, potwierdzające, ze nie są one szkodliwe dla materiałów, z których wykonany jest kocioł iinnepodzespoły instalacji grzewczej. W kwestii uzdatniania wody zalecamy zwrócić się do firm specjalistycznych. Pozostałe szczegółowe informacje zawarte są w wytycznej VDI (Niem. Zw. Inż.) oraz normie EN

23 Protokoły Protokoły dnia: przez: Pierwsze uruchomienie Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: 23

24 Wykaz haseł Wykaz haseł C Czyszczenie powierzchni grzewczych Czyszczenie wyciągu spalin i rury spalin Czyszczenie wziernika w drzwiach kotłowych Czyszczenie zawirowywaczy D Demontaż palnika J Jakość wody , 20 K Kontrola szczelności przyłączy po stronie wodnej po napełnieniu kotła17 Kontrola zaworu bezpieczeństwa.. 17 Korozjapostroniewodnej (zapobieganie) Korozja (zapobieganie), po stronie wodnej M Mocowanie pokrywy wyczystkowej 15 Montaż palnika z kołnierzem N Napełnienie wodą instalacji grzewczej 9 O Odpowietrzenie instalacji grzewczej 9 Otwieranie drzwi kotłowych Otwieranie pokrywy wyczystkowej 12 P Pierwsze uruchomienie... 5 R Regulacja palnika S Suma metali alkalicznych... 9 T Twardość całkowita wody kotłowej. 9, U Uruchomienie instalacji... 9 W Woda do napełniania i uzupełniania Wskazówki dotyczące konserwacji.. 6 Wsuwanie zawirowywaczy Wyłączanie instalacji z eksploatacji 10 Wyłączenie z eksploatacji Wymagania dotyczące jakości wody Z Zamykanie drzwi kotłowych

25 25

26 26

27 27

28 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru Viessmann Sp. z o.o. ul. Karkonoska Wrocław tel.: (071) faks:(071) Zmiany techniczne zastrzeżone! 28
