RVP-P- Regulatory przep³ywu VAV. w wykonaniu przeciwwybuchowym

Transkrypt

1 Regulatory przep³ywu VAV w wykonaniu przeciwwybuchowym RVP-P- SMAY Sp. z o.o. / ul. Ciep³ownicza 29 / Kraków tel / fax / info@smay.eu

2 Przeznaczenie Regulatory przep³ywu s³u ¹ do automatycznej regulacji strumienia przep³ywaj¹cego przez kana³y powietrza wentylacyjnego zarówno w czêœci nawiewnej jak i wywiewnej instalacji. Poprzez zmianê wydatku powietrza umo liwiaj¹ stworzenie indywidualnego klimatu dla ka dego z pomieszczeñ w budynku, uwzglêdniaj¹c wystêpowanie nierównomiernych obci¹ eñ w tych pomieszczeniach, zale nych od iloœci osób znajduj¹cych siê w pomieszczeniu, a tak e od zmiennych czynników zewnêtrznych takich jak: zyski ciep³a przez przegrody nieprzezroczyste i przezroczyste pomieszczenia w wyniku nas³onecznienia. Urz¹dzenia RVP-P-Ex zapewniaj¹ wysoki poziom bezpieczeñstwa i s¹ przeznaczone do u ycia w miejscach, w których jest prawdopodobne pojawienie siê atmosfer wybuchowych, spowodowanych przez gazy, pary, mg³y lub mieszaniny powietrzno-py³owe. Regulatory RVP-P-Ex zaprojektowano zgodnie z dyrektyw¹ ATEX 94/9/WE jako urz¹dzenia grupy II kategorii 2 przeznaczone do stosowania w strefach zagro enia wybuchem 1,2,21 oraz 22. Dla komponentów elektrycznych dostêpny jest certyfikat ATEX producenta. Materia³ Obudowa oraz wielop³aszczyznowa przepustnica regulacyjna wykonana jest z blachy stalowej ocynkowanej. Lamele wielop³aszczyznowej przepustnicy wyposa one s¹ w uszczelnienie igielitowe, dziêki któremu uzyskuje siê szczelnoœæ przy ca³kowitym zamkniêciu przegrody. Elementy napêdu przepustnicy wykonane s¹ z tworzywa sztucznego o rezystancji powierzchniowej poni ej 1GÙ. Kryza pomiarowa wykonana jest z blachy ocynkowanej, po obu jej stronach wbudowane s¹ króæce do pomiaru ciœnienia. Uk³ad regulacyjno-napêdowy regulatora przep³ywu stanowi zespó³ sk³adaj¹cy siê ze statycznego czujnika ciœnienia ró nicowego, si³ownika oraz sterownika (sterownik umieszczony poza stref¹ zagro enia wybuchem zgodnie ze schematem nr 5). Zasada dzia³ania Zasada dzia³ania opiera siê na pomiarze strumienia powietrza przep³ywaj¹cego przez regulator. Pomiar ten odbywa siê za pomoc¹ sond pomiarowych (4 pary), usytuowanych po obu stronach elementu spiêtrzaj¹cego w postaci kryzy pomiarowej. Podczas przep³ywu powietrza przez element pomiarowy po obu jego stronach powstaje ró nica ciœnieñ, zale na od wielkoœci przep³ywu. Wielkoœæ ta mierzona jest za pomoc¹ czujnika ciœnieñ. Wartoœci te zostaj¹ w regulatorze porównane z wielkoœci¹ zadan¹. Je eli wartoœæ mierzona jest ró na od wielkoœci zadanej si³ownik przes³ony regulacyjnej ustawia j¹ w takie po³o enie, aby nie wystêpowa³a ró nica pomiêdzy wartoœci¹ mierzon¹ a zadan¹. Rys. 1. sondy pomiarowe przepustnica przetwornik ró nicy ciœnienia wartoœæ zadana regulator si³ownik przepustnicy wartoœæ zmierzona Uwaga: Zadane parametry przep³ywu ustawiane s¹ fabrycznie przez producenta i nie mog¹ byæ korygowane przez nieupowa nione osoby. 54 wersja 5.3.0

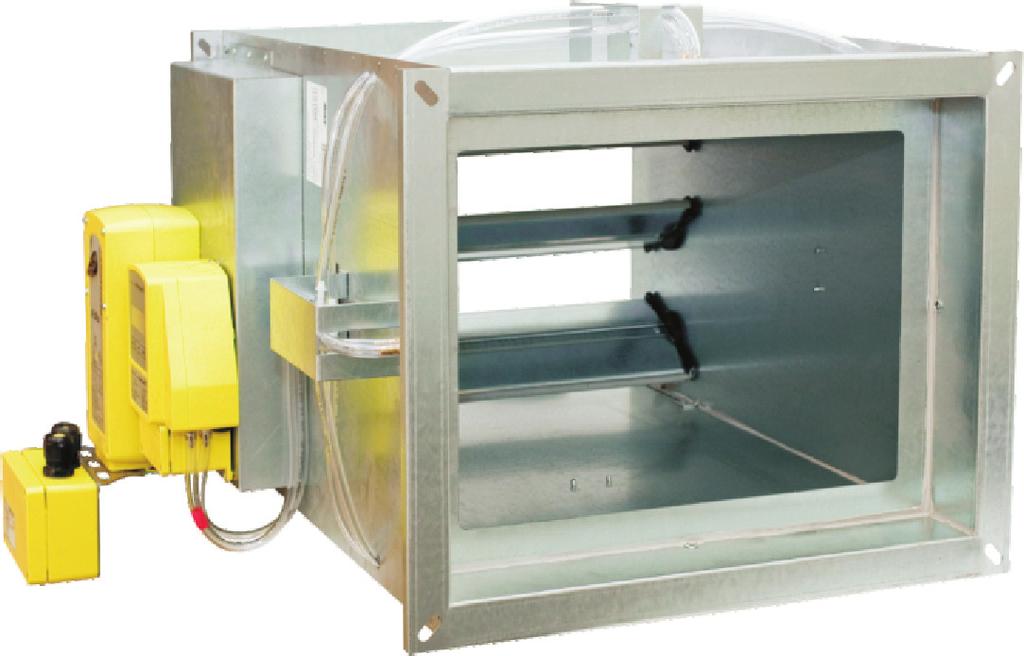

3 RVP-P-Ex Rys. 2. Regulator przep³ywu VAV typu: RVP-P-Ex Wymiary A B Wymiary typowe i zakres stosowania Regulowany przeplyw [m 3 /h] B [mm] A [mm] x x x x x x x Zalecenia monta owe Dla zapewnienia prawid³owego dzia³ania urz¹dzenia zaleca siê zachowanie przy monta u regulatorów nastêpuj¹cych zasad: 1) Regulator nie powinien byæ montowany bezpoœrednio za kolanami, za odga³êziami trójników, za dyfuzorami lub konfuzorami o k¹cie wierzcho³kowym wiêkszym od 15. 2) Minimalne odleg³oœci powinny wynosiæ: 2A lub 3B od ³uków, kolan i trójników 1A lub 1,5B od ³uków, kolan i trójników z zastosowaniem blachy perforowanej o wolnym przekroju 50% jako prostownicy strumienia. Pod³¹czenie elektryczne zespo³u urz¹dzeñ pomiarowo-steruj¹co-wykonawczych powinno zostaæ wykonane zgodnie ze schematem podanym w za³¹czonej do urz¹dzenia dokumentacji przez odpowiednio wykwalifikowan¹ osobê. Rys. 3. Spadek ciœnienia w regulatorze RVP-P-Ex (pe³ne otwarcie przepustnicy) wersja

4 Poziom mocy akustycznej Tab. 2. Poziom mocy akustycznej na wylocie regulatora RVP-P-Ex L WA [db (A) ] 200 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s wersja 5.3.0

5 RVP-P-Ex Tab x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 505 Poziom mocy akustycznej Poziom mocy akustycznej emitowanej do otoczenia regulatora RVP-P-Ex L WA [db (A) ] 100 [Pa] 250 [Pa] 500 [Pa] m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s wersja

6 Uk³ad regulacyjno-napêdowy Jednostka posiada nastêpuj¹ce mo liwoœci sterowania: sterowanie nastawa ci¹g³a: 2 10, 0 10 [V] regulator steruje przep³ywem powietrza w przewodzie pomiêdzy zadanymi nastawami Vmin, Vmax, w zale noœci od ci¹g³ego sygna³u wiod¹cego, w zakresie zaprogramowanego napiêcia steruj¹cego (0 10, 2 10 [V]) sterowanie nastawa wymuszona: Zamknij przes³ona przepustnicy w pozycji ca³kowicie zamkniêtej zamkniêcie przepustnicy na doprowadzeniu czy odprowadzeniu powietrza do nieu ywanych pomieszczeñ, pozwala na oszczêdnoœæ energii. Otwórz - przes³ona przepustnicy w pozycji ca³kowicie otwartej stosuje siê do wspomagania odymiania pomieszczeñ (silnego przewietrzania) lub najczêœciej jako pozycja bezpieczna. Vmin minimalny przep³yw objêtoœciowy w zale noœci od potrzeb, lub przy braku obsady pomieszczenia, prze³¹cza siê poszczególne strefy w stan gotowoœci przy takiej pracy nastêpuje tylko minimalne przewietrzanie pomieszczeñ, a przez co osi¹gana jest znaczna redukcja zu ycia energii. Vmid pozycja poœrednia ewentualnie mo liwa pozycja pracy, przy obliczeniowym zapotrzebowaniu powietrza w pomieszczeniu. Vmax maksymalny przep³yw objêtoœciowy pojedyncze pomieszczenie lub grupa pomieszczeñ musz¹ byæ krótkotrwale zasilone maksymalnym strumieniem powietrza umo liwia przewietrzenie, wieczorne sch³adzanie lub poranne szybkie ogrzewanie pomieszczeñ; sterowanie za poœrednictwem systemu LonWorks. Schemat 1: Schemat zmiany trybu pracy regulatora VAV-Ex z komunikacj¹ LonWorks za pomoc¹ prze³¹cznika obrotowego z regulatora: a - zamknij, b - otwórz, c - V, d - V, e - V, f - brak wymuszenia min mid max Schemat 2: Schemat zmiany trybu regulatora sterowanie wymuszone w przypadku komunikacji 0/2 10V 58 wersja 5.3.0

7 RVP-P-Ex Poziom mocy akustycznej Dane techniczne si³ownika ExMax-5.10-Y ( ExMax-5.10-CY): ExMax-5.10-Y stosowany przy komunikacji LonWorks ExMax-5.10-CY stosowany przy komunikacji 0/2 10V Zasilanie: 24[V] AC/DC Moment obrotowy: 5 Nm / 10 Nm Kierunek obrotu: wybierany prze³¹cznikiem K¹t obrotu: 0 95 Klasa ochrony: I (uziemiony) Czas ruchu: 7,5/15/30/60/120 [s] (od 0 do 90º) Kategoria ochrony obudowy: IP66 Zakres temperatur otoczenia: [ C] Zakres temperatur sk³adowania: [ C] Wilgotnoœæ: zgodnie z EN Atesty: Konserwacja: bezobs³ugowy Przetestowany w PTB: PTB 04 ATEX 1028X Wymiary: 210x95x80 mm Zgodny z dyrektyw¹ ATEX: 94/9/EC (ATEX) Masa: 3,5 [kg] Zaaprobowany do gazów: II2G EEx d [ia] IIC T6/T5 do stref 1, 2 Zaaprobowany do py³ów: II2D IP66 T80 C do stref 21, 22 Identyfikacja: CE Nr 0158 EMC: 89/336/EC dyrektywa EMC Niskie napiêcia: 72/23/EC dyrektywa niskiego napiêcia Rodzaj ochrony: IP 66 zgodnie z EN Kompensacja potencja³u: 2 Zewnêtrzne przy³¹cze PA, 4 mm Dobór parametrów Ÿród³a zasilania na obiekcie zale y od wybranego czasu obrotu i wielkoœci napiêcia zasilania. Za³¹czone wielkoœci pr¹dów s¹ wartoœciami przybli onymi, poniewa ze wzglêdu na konstrukcjê jednostki w obrêbie elektroniki mo e nast¹piæ rozproszenie mocy. Pobór mocy w pozycji zablokowanej, niezale nie od czasu wynosi maks. 20 W. Zu ycie mocy przez grza³kê waha siê w przedziale o od 5 do 12 W. Grza³ka za³¹czana jest gdy silnik nie pracuje. W czasie rozruchu chwilowa wartoœæ pr¹du pobierana przez si³ownik wynosi ok. 4,5A przez 1sek (prosimy wzi¹æ to pod uwagê przy doborze kabli oraz zasilania). Tab. 4. Pobór pr¹du w zale noœci od nastawionego czasu obrotu si³ownika 7,5s 15s 24 V 4,7 A 1,45 A 30s 60s 120s 0,52 A 0,4 A 0,4 A wersja

8 Uk³ad regulacyjno-napêdowy Dane techniczne przetwornika ciœnienia ExCos - P: Zasilanie: 24 VAC/DC ± 20% (19,2...28,8 VAC/DC) Hz Natê enie, zu ycie mocy: 150 ma, - 4 W, wewnêtrzny bezpiecznik 500 ma, bez klamry, niezdejmowalny Izolacja elektryczna: Zasilanie - analogowe wyjœcie 1,5 kv (Ex 60 V) Po³¹czenie elektryczne: 2 Zaciski 0, ,5 mm w zintegrowanej skrzynce przy³¹czeniowej Ex Klasa ochrony: Klasa I (uziemienie) Wyœwietlacz: 2 x 16 cyfr, matryca punktowa z podœwietleniem Ochrona obudowy: IP66 zgodnie z IEC Materia³ obudowy: Odlew aluminiowy, powlekany Czujnik: Piezoelektryczny przetwornik ciœnienia Czas reakcji czujnika: T90 / 5 sek. Dok³adnoœæ czujnika: ± 2% wartoœci +/- 1 Pa Nieliniowoœæ i histereza: Zwykle ± 0,05 %, maks. 0,25% wartoœci Wyjœcie: Napiêcie U(V) lub natê enie I (ma) do wyboru w menu na miejscu Napiêcie U na wyjœciu: Od VDC nastawialne, odwracalne, obci¹ enie <1kO, wp³yw <0,05 % /100 O Natê enie I na wyjœciu: Od ma nastawialne, odwracalne, obci¹ enie <500 O, wp³yw <0,1 % /100 O, obwód otwarty < 24V Atesty: Przetestowany w PTB: PTB 04 ATEX 1028X Zgodny z dyrektyw¹ ATEX: 94/9/EC (ATEX) Zaaprobowany do gazów: II2(1)G Ex e ma [ia] IIC T6 do stref 1, 2 Zaaprobowany do py³ów: II2(1)D Ex td A21 [iad] IP66 T80 C do stref 21,22 Identyfikacja: CE Nr 0158 EMC: 89/336/EC dyrektywa EMC Niskie napiêcia: 72/23/EC dyrektywa niskiego napiêcia Rodzaj ochrony: IP 66 zgodnie z EN Kompensacja potencja³u: 2 Zewnêtrzne przy³¹cze PA, 4 mm Dane techniczne przetwornika ciœnienia ExReg-V300-A: Zasilanie: 24 VAC/DC ± 20% (19,2...28,8 VAC/DC) Hz Natê enie, zu ycie mocy: 150 ma, - 4 W, wewnêtrzny bezpiecznik 500 ma, bez klamry, niezdejmowalny Izolacja elektryczna: Zasilanie - analogowe wyjœcie 1,5 kv (Ex 60 V) Po³¹czenie elektryczne: 2 Zaciski 0, ,5 mm w zintegrowanej skrzynce przy³¹czeniowej Ex Klasa ochrony: Klasa I (uziemienie) Wyœwietlacz: 2 x 16 cyfr, matryca punktowa z podœwietleniem Ochrona obudowy: IP66 zgodnie z IEC Materia³ obudowy: Odlew aluminiowy, powlekany Czujnik: Piezoelektryczny przetwornik ciœnienia Czas reakcji czujnika: T90 / 5 sek. Dok³adnoœæ czujnika: ± 2% wartoœci +/- 1 Pa Nieliniowoœæ i histereza: Zwykle ± 0,05 %, maks. 0,25% wartoœci Wyjœcie: Napiêcie U(V) lub natê enie I (ma) do wyboru w menu na miejscu Napiêcie U na wyjœciu: Od VDC nastawialne, odwracalne, obci¹ enie <1kO, wp³yw <0,05 % /100 O Natê enie I na wyjœciu: Od ma nastawialne, odwracalne, obci¹ enie <500 O, wp³yw <0,1 % /100 O, obwód otwarty < 24V 60 wersja 5.3.0

9 RVP-P-Ex Atesty: Zgodny z dyrektyw¹ ATEX: EPS 11 atex /9/EG Zaaprobowany do gazów : II2G Ex e mb ib[ia] IIC T6 stref 1, 2 Zaaprobowany do py³ów: o II2D Ex tb [iad] IIIC T80 C stref 21, 22 Zgodny z dyrektyw¹ IECEx: IECEx EPS Zaaprobowany do gazów : II2G Ex e mb ib[ia] IIC T6 stref 1, 2 o Zaaprobowany do py³ów: II2D Ex td [iad] IIIC T80 C stref 21, 22 Identyfikacja: CE Nr 0158 EMC: 89/336/EC dyrektywa EMC Niskie napiêcia: 72/23/EC dyrektywa niskiego napiêcia Rodzaj ochrony: IP 66 zgodnie z EN Kompensacja potencja³u: 2 Zewnêtrzne przy³¹cze PA, 4 mm Uk³ad regulacyjno-napêdowy czujnik ExCos-P250 stosowany przy komunikacji LonWorks ciœnienia/ ró nicy ciœnieñ ExReg-V300-A stosowany przy komunikacji 0/2..10 V regulator zasilanie 24VAC/DC 24VAC/DC zakres zakres min ciœnienie maks wyjœcie +/- 250 Pa 50 Pa Pa (0) 4 20 m/0..10v +/- 300 Pa 60 Pa Pa (0) 4 20 m/0..10v Tabela 5. Dane techniczne przetwornika ciœnienia i regulatora. Schemat 3. Ogólny schemat pod³¹czeniowy przetwornika ciœnienia ExCos-P wersja

10 Uk³ad regulacyjno-napêdowy Schemat 4. Ogólny schemat pod³¹czeniowy si³ownika ExMax Schemat 5. Ogólny schemat pod³¹czania automatyki VAV Ex z komunikacj¹ LonWorks 62 wersja 5.3.0

11 RVP-P-Ex Uk³ad regulacyjno-napêdowy Schemat 6. Ogólny schemat pod³¹czania automatyki VAV Ex z komunikacj¹ 0/2 10V Uwaga: Uk³ad napêdowo steruj¹cy jest po³¹czony przewodami przez producenta, natomiast nabywca zobowi¹zany jest doprowadziæ do regulatora i sterownika zasilanie i sygna³y steruj¹ce od kontrolera. Pod³¹czenie elektryczne jednostek powinno byæ wykonane, zgodnie ze schematem automatyki do³¹czonym do dokumentacji zaprojektowanego systemu, przez odpowiednio wykwalifikowan¹ osobê. wersja

12 Zasady oznakowania produktu RVP-P-Ex-500x /1100/700 RVP-P-Ex - A x B - / - - max min K P A B - 1 Lon [V] [V] LonWorks (SmayLab) - 64 wersja 5.3.0
