1 Inwestor: Obiekt: Komenda Wojewódzka Policji w Bydgoszczy Ul. Powstańców Wielkopolskich Bydgoszcz KMP Bydgoszcz - Śródmieście Ul. Poniatowskiego Bydgoszcz Temat: Kompensacja mocy biernej w obiektach Policji garnizonu Kujawsko-Pomorskiego Faza projektu: PROJEKT WYKONAWCZY Opracował: mgr inż. Michał Smajdor Projektant: mgr inż. Jan Szymoniak Upr.bud. MAZ/0399/PWOE/08 Warszawa, Sierpień 2015 Twelve Electric Sp. z o.o. ul. Wał Miedzeszyński 162, Warszawa tel , fax:

2 Sierpień 2015 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA Uwagi ogólne Opis istniejących instalacji elektroenergetycznych Instalacje elektryczne rozdzielni głównej nn budynku KPP w Brodnicy przy ul. Zamkowej Zakres prac do wykonania w rozdzielni głównej 0,4kV w budynku KMP Bydgoszcz- Śródmieście przy ul. Poniatowskiego WYMAGANIA DOTYCZĄCE WYKONYWANIA PRAC BUDOWLANYCH I NARZĘDZI 6 3. WYMAGANIA SZCZEGÓŁOWE WYKONANIA PRAC BUDOWLANYCH Układ kompensacji Kable i przewody nn oraz trasy kablowe Kable i przewody Rurki i koryta instalacyjne PCV Instalacja ochronna Wymagania techniczne Jakość wykonania Oznakowanie instalacji Wybór urządzeń 9 4. WYMAGANIA SZCZEGÓŁOWE DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW I WYPOSAŻENIA Zestawienie materiałów dostarczanych przez Wykonawcę Wymagania dotyczące stosowanych materiałów i realizacji robót Postępowanie w trakcie prac prowadzonych na obiekcie OBLICZENIA 11 PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBEJMUJĄCY SYSTEMY KOMPENSACJI MOCY BIERNEJ W BUDYNKACH SĄDU REJONOWEGO WE WŁOCŁAWKU 2

3 Sierpień Dobór mocy układu kompensacji Obliczenia zabezpieczenia zwarciowego Obliczenia zabezpieczenia układu kompensacji Dobór przekroju przewodów zasilających układ kompensacji Dobór przekroju przewodu zasilającego układ kompensacji Sprawdzenie warunków obciążalności przewodów zasilających układ kompensacji Spadek napięcia dla przewodów zasilających układ kompensacji 13 6 BADANIA I POMIARY POWYKONAWCZE W OPARCIU O NORMĘ PN-HD : STEROWANIE UKŁADEM KOMPENSACJI 14 8 DOKUMENTY ODNIESIENIA Budowa, wymiary i próby Świadectwa zgodności 14 9 DOKUMENTACJA POWYKONAWCZA WYKAZ ZAŁĄCZNIKÓW ORAZ RYSUNKÓW WYKAZ ZAŁĄCZNIKÓW FORMALNYCH 15 PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBEJMUJĄCY SYSTEMY KOMPENSACJI MOCY BIERNEJ W BUDYNKACH SĄDU REJONOWEGO WE WŁOCŁAWKU 3

4 Sierpień CZĘŚĆ OGÓLNA 1.1. Uwagi ogólne Przedmiotem opracowania jest projekt instalacji elektroenergetycznych, dla systemu kompensacji mocy biernej w układzie zasilania budynku KMP Bydgoszcz- Śródmieście przy ul. Poniatowskiego 5 Projekt został sporządzony na podstawie: Umowy nr 205/2015 z dnia zawartej pomiędzy Inwestorem i Wykonawcą. Opracowania wyników pomiarów dla obiektu za okres od do Analiza pomiarów elektroenergetycznych układów zasilania budynku KMP Bydgoszcz-Śródmieście przy ul. Poniatowskiego 5 pod kątem doboru systemu kompensacji mocy biernej pojemnościowej. załącznik Wizji lokalnych przeprowadzonej na obiekcie w dniach oraz Celem zastosowania zaprojektowanego systemu jest wyeliminowanie efektu przekompensowania, który wiąże się z ponoszeniem dodatkowych wydatków finansowych przez właściciela obiektu Opis istniejących instalacji elektroenergetycznych Instalacje elektryczne rozdzielni głównej nn budynku KPP w Brodnicy przy ul. Zamkowej 13 Instalacje elektroenergetyczne obecnie funkcjonujące w obrębie rozdzielni głównej 0,4kV, mieszczącej się w budynku KPP w Brodnicy, przy ul. Zamkowej 13, obejmują: Przyłącze zasilania z sieci, kierunek trafo KWMO : - zabezpieczenie przedlicznikowe w postaci podstaw bezpiecznikowych WT3 630A z wkładkami NH3 250A - wyłącznika głównego NZM2 - półpośredni układ pomiarowo-rozliczeniowego z licznikiem Landis+Gyr typu ZMG410. Mnożna układu pomiarowego x40 (200/5 A/A) PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBEJMUJĄCY SYSTEMY KOMPENSACJI MOCY BIERNEJ W BUDYNKACH SĄDU REJONOWEGO WE WŁOCŁAWKU 4

5 Sierpień zabezpieczenie zalicznikowe w postaci podstaw bezpiecznikowych WT1 250A z wkładkami WT1 125A. Szafkę przyłączenia zasilania z agregatu Doprowadzenie zasilania z agregatu prądotwórczego zabezpieczone rozłącznikiem bezpiecznikowym RBK1 z bezpiecznikami NH1125A Szafkę SZR Szafka wyposażona w styczniki CRLI170 pracujące w układzie SZR. Zasilanie podstawowe zasilanie z tablicy przyłączeniowej zasilania z sieci, Zasilanie rezerwowe zasilanie z agregatu. Rozdzielnicę RGnn, zasilającej odbiory budynku KMP Bydgoszcz-Śródmieście Rozmieszczenie urządzeń zainstalowanych w obrębie rozdzielni głównej 0,4kV w pomieszczeniu rozdzielni przedstawiono na załączniku 11.2 Plan rozmieszczenia urządzeń RG nn budynku KMP Bydgoszcz-Śródmieście przy ul. Poniatowskiego 5 Schemat połączeń elektrycznych dotyczący urządzeń zainstalowanych w obrębie rozdzielni głównej 0,4kV w budynku KPP przedstawiono na załączniku 11.3 Zasadniczy schemat połączeń pomiędzy istniejącymi elementami systemu zasilania i projektowanym układem kompensacji mocy biernej sieci w RG nn budynku KMP Bydgoszcz-Śródmieście przy ul. Poniatowskiego Zakres prac do wykonania w rozdzielni głównej 0,4kV w budynku KMP Bydgoszcz-Śródmieście przy ul. Poniatowskiego 5 W obrębie rozdzielni oraz rozdzielnicy głównej 0,4kV budynku KMP Bydgoszcz- Śródmieście przy ul. Poniatowskiego 5 do zakresu prac Wykonawcy należy: Montaż przekładników prądowych o przekładni 100/5 A/A w klasie pomiarowej min.1. 3szt Przeprowadzenie nowej linii kablowej, w korytach PCV, dla potrzeb zasilenia układu kompensacji mocy biernej: 5xLgY 1x6mm² 400/750V z nowo zabudowanego rozłącznika bezpiecznikowego w szafie rozdzielnicy RGnn PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBEJMUJĄCY SYSTEMY KOMPENSACJI MOCY BIERNEJ W BUDYNKACH SĄDU REJONOWEGO WE WŁOCŁAWKU 5

6 Sierpień 2015 Przeprowadzenie nowej linii kablowej w korytach PCV, dla potrzeb doprowadzenia sygnałów prądowych z przekładników prądowych YLY 7x2,5mm 2 Montaż trasy kablowej z wykorzystaniem rur elektroinstalacyjnych PCV Montaż układu kompensacji mocy biernej o łącznej mocy 6,5kvar w pomieszczeniu rozdzielni głównej Wykonanie połączeń wyrównawczych w nowo zainstalowanych urządzeniach Wykonanie pomiarów rezystancji izolacji nowo ułożonych linii kablowych, poszczególnych elementów instalacji i baterii dławików Wykonanie pomiarów impedancji pętli zwarcia dla nowo zainstalowanych urządzeń Montaż analizatora parametrów sieci z funkcją licznika energii czynnej oraz bierneych. Analizator montowany w elewacji drzwi frontowych celki RGnn1 lub w osłonie rozdzielnicy w celce RGnn1 Montaż zabezpieczenia obwodów pomiarowych oraz zasilających analizator parametrów sieci S203 B4 Zabudowanie dodatkowej listwy zaciskowej X1 w rozdzielnicy RGnn Podłączenie oraz konfiguracja analizatora parametrów sieci 2. Wymagania dotyczące wykonywania prac budowlanych i narzędzi Wszystkie prace powinny być wykonywane przez wyspecjalizowany i przeszkolony personel posiadający niezbędne uprawnienia kwalifikacyjne zgodnie z obowiązującymi przepisami. Elektronarzędzia powinny posiadać aktualne protokoły badań okresowych potwierdzające ich zdolność użytkową w aspekcie bezpieczeństwa pracy. Przy używaniu elektronarzędzi i ich przedłużaczy należy zadbać, aby przewody te nie były narażone na uszkodzenia mechaniczne. PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBEJMUJĄCY SYSTEMY KOMPENSACJI MOCY BIERNEJ W BUDYNKACH SĄDU REJONOWEGO WE WŁOCŁAWKU 6

7 Sierpień Wymagania szczegółowe wykonania prac budowlanych 3.1. Układ kompensacji W pomieszczeniu rozdzielni głównej 0,4kV zostanie zamontowany układ kompensacji mocy biernej pojemnościowej. Moc oraz stopniowanie układu kompensacji została dobrana na po wykonanego pomiaru zużycia energii oraz analizy danych licznikowych. Dane dla potrzeb doboru układu kompensacji zestawiono w załączniku 11.1 Analiza pomiarów elektroenergetycznych układu zasilania obiektu KMP Bydgoszcz-Śródmieście przy ul. Poniatowskiego 5 pod kątem doboru systemu do kompensacji mocy biernej pojemnościowej Kable i przewody nn oraz trasy kablowe Kable i przewody Należy stosować kable miedziane jednożyłowe w izolacji PCV/PCV 400/750V. Przewody o przekrojach 4 mm 2 powinny być łączone za pomocą listew zaciskowych, dla przewodów o większych przekrojach należy wykonać połączenia bezpośrednie z aparatury rozdzielczej. Zakończenia kabli i przewodów, zarówno wielo- jak i jednożyłowych winny mieć naciągane koszulki izolacyjne. W trasach kable należy mocować do drabinek za pomocą opasek kablowych. Po ułożeniu kabli i przewodów należy przeprowadzić pomiary stanu izolacji oraz sporządzić protokoły pomiarów, które będą dołączone do dokumentacji powykonawczej. Minimalne napięcie znamionowe izolacji winno wynosić: 300/500 V dla obwodów o napięciu mniejszym od 50 V oraz dla obwodów sterowniczych 230V, 450/750 V dla linii zasilających baterie dławików i kondensatorów PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBEJMUJĄCY SYSTEMY KOMPENSACJI MOCY BIERNEJ W BUDYNKACH SĄDU REJONOWEGO WE WŁOCŁAWKU 7

8 Sierpień Rurki i koryta instalacyjne PCV Rurki i koryta instalacyjne winny spełniać następujące wymagania: Elastyczne rurki i koryta z PCV ze sztywnymi pierścieniami, samo gasnące, w zgodzie z normą EN i odpornością na ściskanie 750N. Instalacja n/t powinna być rozprowadzona w rurkach lub korytach PVC na uchwytach. Kształtki i odgałęzienia typu T nie powinny być stosowane w orurowaniu instalacji. Średnica minimalna rurek 16mm. Średnica rurek i koryt powinna być odpowiednio dobrana do średnicy wciąganych przewodów. W miejscach zmian kierunku lub odgałęzień należy stosować puszki rozgałęźne. Rurki i koryta należy układać w prostych ciągach poziomych lub pionowych i mocować za pomocą odpowiednich uchwytów lokalizowanych w odstępach nie większych niż cm. Należy zapewnić możliwość wciągnięcia kabli poprzez pozostawienie przewodu pilotującego. Stosunek średnicy wewnętrznej przepustu w stosunku do średnicy wciągniętych przewodów nie powinien być mniejszy niż 1,4. Przepusty należy układać, w miarę możliwości w liniach prostych Instalacja ochronna System ochrony instalowanych urządzeń kompensacji wykonany będzie w układzie sieciowym TN-C. Obudowę układu kompensacji należy połączyć do przewodu ochronnego PE wyprowadzonego z rozdzielnicy głównej nn 0,4kV. Jako przewód ochronny PE należy zastosować przewód miedziany o przekroju równym przekrojowi żył roboczych, w izolacji o kolorze żółto-zielonym. 3.3 Wymagania techniczne Jakość wykonania Wszelkie prace montażowe i instalacyjne powinny być wykonywane przez wykwalifikowany, fachowy i uprawniony personel, zgodnie z polskimi przepisami oraz zgodnie z dobrą praktyką inżynierską i zasadami wiedzy technicznej. PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBEJMUJĄCY SYSTEMY KOMPENSACJI MOCY BIERNEJ W BUDYNKACH SĄDU REJONOWEGO WE WŁOCŁAWKU 8

9 Sierpień Oznakowanie instalacji Oznakowanie, w ramach niniejszego projektu, powinno być wykonane w następujący sposób: Obudowy szaf i skrzynek: Oznaczenia obudów szaf oraz opis funkcji sterowniczych/sygnalizacyjnych na elewacji należy wykonywać za pomocą tabliczek z napisami (tło białe lub żółte) Oznakowanie wyposażenia wewnątrz szaf za pomocą naklejanych etykiet (zgodnie z oznaczeniami na schematach) Oznakowanie wewnątrz osprzętu mocowanego do drzwi szaf za pomocą naklejanych etykiet (zgodnie z oznaczeniami na schematach) Oznakowanie paneli czołowych w nawiązaniu do ram szaf. Przewody wewnątrz rozdzielnicy powinny być opisane za pomocą specjalnych oznaczników Wybór urządzeń Przyjęte w projekcie rozwiązania, urządzenia, osprzęt oraz materiały należy traktować jako określenie parametrów technicznych. Dopuszcza się zastosowanie innych materiałów będących rynkowym odpowiednikiem pod warunkiem, że: nie będą one jakościowo gorsze od wskazanych w projekcie zagwarantują uzyskanie co najmniej parametrów technicznych określonych w projekcie będą posiadać niezbędne atesty i dopuszczenia do stosowania Wprowadzenie rozwiązań zamiennych wymaga akceptacji Inwestora i autora niniejszego opracowania. PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBEJMUJĄCY SYSTEMY KOMPENSACJI MOCY BIERNEJ W BUDYNKACH SĄDU REJONOWEGO WE WŁOCŁAWKU 9

10 Sierpień Wymagania szczegółowe dotyczące właściwości materiałów i wyposażenia 4.1 Zestawienie materiałów dostarczanych przez Wykonawcę Wykonawca powinien dostarczyć następujące urządzenia i materiały zasadniczo wymienione w Specyfikacji materiałowej załącznik 11.5 stanowiącej osobny załącznik tabelę. 4.2 Wymagania dotyczące stosowanych materiałów i realizacji robót Wszystkie urządzenia i materiały dostarczane przez Wykonawcę powinny posiadać certyfikaty oraz wymagane polskim prawem deklaracje zgodności. Wykonawca powinien wykonywać prace zgodnie z projektem wykonawczym i obowiązującymi przepisami. Na ewentualne odstępstwa od wytycznych zawartych w projekcie należy uzyskać pisemną akceptację Inwestora i autora niniejszego opracowania. Wykonawca powinien zapewnić środki BHP i bezwzględnie stosować się do przepisów w tym zakresie. Wykonawca nie powinien podawać napięcia na urządzenia do czasu pozytywnego odbioru technicznego i akceptacji Inwestora. 4.3 Postępowanie w trakcie prac prowadzonych na obiekcie Wykonawca powinien przestrzegać regulaminu obowiązującego na obiekcie KMP w Bydgoszczy. Żadne materiały ani urządzenia elektryczne nie mogą być pozostawione bez opieki w czasie wykonywania prac. Wykonawca zobowiązany jest utrzymywać obiekt, na którym są wykonywane prace w czystości i porządku. Wykonawca zobowiązany jest codziennie sprzątać obiekt, na którym wykonywane są prace i usuwać śmieci oraz odpadki materiałowe. PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBEJMUJĄCY SYSTEMY KOMPENSACJI MOCY BIERNEJ W BUDYNKACH SĄDU REJONOWEGO WE WŁOCŁAWKU 10

11 Sierpień Obliczenia 5.1 Dobór mocy układu kompensacji Dobór mocy układu kompensacji wykonano na podstawie analizy wyników pomiarów stanowiących załącznik 11.1 projektu Analiza pomiarów elektroenergetycznych układów zasilania obiektu KMP Bydgoszcz-Śródmieście przy ul. Poniatowskiego 5 pod kątem doboru systemu do kompensacji mocy biernej pojemnościowej. Moc projektowanego układu kompensacji uwzględnia wyniki powyższej analizy. Dla skompensowania mocy biernej oddanej należy zastosować baterię dławików kompensujących o łącznej mocy 6,5kvar. Ze względu na asymetryczne obciążenie mocą bierną pojemnościową wymaga się aby kompensacja mocy biernej pojemnościowej realizowana była przez nadążną kompensację każdej fazy indywidualnie. Dobrano stopniowanie: Dla fazy L1: 1kvar Dla fazy L2: 1/2 kvar Dla fazy L3: 1/1,5 kvar 5.2 Obliczenia zabezpieczenia zwarciowego Obliczenia zabezpieczenia układu kompensacji Maksymalny fazowy prąd znamionowy układu kompensacji: I N = 13, 04A I I F F > I N > 13,04 A I F = 20A Dla zabezpieczenie obwodu zasilającego układ kompensacji należy zabudować rozłącznik bezpiecznikowy bezpiecznikowy R313 35A oraz wyposażyć we wkładki D02 20A gl/gg. 5.3 Dobór przekroju przewodów zasilających układ kompensacji Do obliczeń wykorzystano zapisy z normy na obciążalność prądową długotrwałą przewodów nr PN-IEC Przyjęto sposób ułożenia kabli w wiązkach w rurkach i korytach PCV. Z tabel katalogowych przyjęto obciążalność długotrwałą przewodu miedzianego w izolacji PVC współczynnik zmniejszający dla wiązki k=0,8. PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBEJMUJĄCY SYSTEMY KOMPENSACJI MOCY BIERNEJ W BUDYNKACH SĄDU REJONOWEGO WE WŁOCŁAWKU 11

12 Sierpień Dobór przekroju przewodu zasilającego układ kompensacji Dobrano kabel miedziany w izolacji PVC typu 5xLgY 1x6mm 2 Obciążalność długotrwała w/w kabla I d =36A I Z =I d 0,8=28,8A I Warunek Sprawdzenie warunków obciążalności przewodów zasilających układ kompensacji I N I F I Z I N - fazowy znamionowy prąd układu kompensacji.. 13,04A I F - prąd znamionowy zabezpieczenia. 20 A I Z - obciążalność prądowa długotrwała przewodu zasilającego.. 28,8 A 13,04 < 20< 28,8 I warunek spełniony II Warunek I 2 I 2 1,45 I Z - prąd zadziałania urządzenia zabezpieczającego I Z I 2 = k I N k- współczynnik zadziałania bezpiecznika k=1,6 Po przekształceniu otrzymujemy I 1,6 N 1,45 28,8 20 1,6 1,45 PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBEJMUJĄCY SYSTEMY KOMPENSACJI MOCY BIERNEJ W BUDYNKACH SĄDU REJONOWEGO WE WŁOCŁAWKU 12

13 Sierpień ,8 22,07 I N =13,04A II warunek spełniony Spadek napięcia dla przewodów zasilających układ kompensacji γ - dla miedzi 55 m/(ω mm 2 ) l=12 m S=6 mm 2 l R=, X=X l, X 0,08mΩ/m γ S 12 R= =36,4mΩ X=0,08*12=0,96mΩ 55 * 6 3 I N U % = ( R cosϕ + X sinϕ) 100% U N 3 13,04 U % = ( 0,0545 0, , ,55) 100% = 0,17 % 400 Spadki napięć nie przekraczają dopuszczalnych wartość na odcinku od rozłącznika bezpiecznikowegor313 do zacisków układu kompensacji 6 Badania i pomiary powykonawcze w oparciu o normę PN-HD : 2008 Po wykonaniu prac montażowych i instalacyjnych należy przeprowadzić badania i pomiary przyłączonych do sieci urządzeń oraz dokonać oceny spełnienia wymaganych parametrów, w tym: impedancji pętli zwarcia rezystancji izolacji obwodów zasilających i sterowniczych oraz urządzeń. Z wykonanych badań i pomiarów należy sporządzić protokoły, które przekazane Komisji Odbioru Robót wyznaczonej przez Inwestora, będą podstawą do oceny jakości wykonanych prac. PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBEJMUJĄCY SYSTEMY KOMPENSACJI MOCY BIERNEJ W BUDYNKACH SĄDU REJONOWEGO WE WŁOCŁAWKU 13

14 Sierpień Sterowanie układem kompensacji Projektowany układ kompensacji mocy biernej pojemnościowej utrzymuje skompensowany stan obciążenia poprzez łączenie jednofazowych dławików kompensacyjnych. Regulator mocy biernej łączy poszczególne stopnie dławików w zależności od wartości mocy biernej pojemnościowej dążąc do utrzymania charakteru indukcyjnego o współczynniku tgφ poniżej wartości umownej 0,4. Funkcja kompensacji mocy biernej realizowana jest niezależnie dla każdej fazy. Skompensowanie mocy biernej pojemnościowej każdej fazy gwarantuje wysoki poziom skompensowania całkowitego obciążenia (rozliczanego jako energie trójfazowe) 8 Dokumenty odniesienia Niniejsza dokumentacja projektowa spełnia warunki określone w normach i przepisach Międzynarodowej Komisji Elektrotechnicznej (I.E.C.); w szczególności: - IEC-50 Międzynarodowe słownictwo elektrotechniczne - IEC-59 Standardowe wartości znamionowe prądu wg IEC - IEC-158 Aparatura sterownicza niskiego napięcia - IEC-229 Kable PCW - IEC-364 Instalacje elektryczne w budynkach 8.1 Budowa, wymiary i próby Przepisy dotyczące konstrukcji, wymiarów i prób muszą być zgodne z normami, warunkami i przepisami Międzynarodowej Komisji Elektrotechnicznej (I.E.C.). 8.2 Świadectwa zgodności Wszystkie komponenty i urządzenia dostarczane przez Wykonawcę winny spełniać odpowiednie dyrektywy Unii Europejskiej i posiadać w świadectwo (certyfikat) CE. 9 Dokumentacja powykonawcza Należy dokonać sprawdzenia zgodności wykonanych robót z niniejszym projektem. Wszelkie zmiany Wykonawca winien nanieść na rysunkach a rysunki podpisać. PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBEJMUJĄCY SYSTEMY KOMPENSACJI MOCY BIERNEJ W BUDYNKACH SĄDU REJONOWEGO WE WŁOCŁAWKU 14

15 Sierpień 2015 Dokumentację powykonawczą wraz z protokołami badań i pomiarów (p.7) należy przedłożyć do odbioru inwestorskiego a następnie dołączyć do Książki Obiektu Budowlanego zgodnie z wymaganiami Ustawy Prawo budowlane z 7 lipca 1994 r. (wraz z późniejszymi zmianami). 10 Wykaz załączników oraz rysunków 11.1 Wyniki pomiarów oraz dobór układu kompensacji Analiza pomiarów elektroenergetycznych układów zasilania obiektu KMP Bydgoszcz- Śródmieście przy ul. Poniatowskiego 5 pod kątem doboru systemu do kompensacji mocy biernej pojemnościowej Plan rozmieszczenia urządzeń w pomieszczeniu RGnn budynku KMP Bydgoszcz-Śródmieście przy ul. Poniatowskiego Zasadniczy schemat połączeń pomiędzy istniejącymi elementami systemu zasilania i projektowanym układem kompensacji mocy biernej sieci w RG nn KMP Bydgoszcz-Śródmieście przy ul. Poniatowskiego Schemat układu kompensacji mocy biernej 11.5 Specyfikacja materiałowa KMP Bydgoszcz-Śródmieście przy ul. Poniatowskiego Wykaz załączników formalnych 12.1 Zaświadczenie Mazowieckiej Okręgowej Izby Inżynierów Budownictwa 12.2 Uprawnienia Budowlane projektanta PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBEJMUJĄCY SYSTEMY KOMPENSACJI MOCY BIERNEJ W BUDYNKACH SĄDU REJONOWEGO WE WŁOCŁAWKU 15

16 Załącznik 11.1 Analiza pomiarów elektroenergetycznych układów zasilania obiektu KMP Bydgoszcz-Śródmieście przy ul. Poniatowskiego 5 pod kątem doboru systemu do kompensacji mocy biernej pojemnościowej

17 : : : : : : : : : : : : : : : : : : : : : : :00 Przebieg mocy Pt w okresie: : : :00 Przebieg mocy QL i QC w okresie: : : : :00 Pt : : :00 Pt :00 Bydgoszcz ul. Poniatowskiego : : :00 Bydgoszcz Poniatowskiego :00 Pt :00 QCt : :00 Pt :00 P [W] 40000, : ,000 QCt :00 QCt : , : , : , : , : , : , :00 0, :00 Zarejestrowany przebieg mocy czynnej 1-fazowej oraz całkowitej :00 Bydgoszcz Poniatowskiego 5 Q [var] 500,000 0, , , , , , , , ,000 Zarejestrowany przebieg mocy biernej pojemnościowej jednofazowej :00

18 Bydgoszcz Poniatowskiego 5 Tg 0,300 0,250 QLt+/Pt+ del+/de+ Przebieg Tg średniego i względem początku w okresie: : :00 0,200 0,150 0,100 0,050 0,000-0, : : : : : : : : : : : : : : : : : : : : : : : : :00 Zarejestrowany przebieg współczynnika tgφ wartości chwilowe oraz wartość uśredniona Wnioski: Zużycie energii czynnej za okres pomiaru, tj. od do kwh; Zużycie energii biernej pojemnościowej od do kvarh Osiągnięty współczynnik tgφ za okres pomiaru wynosi 0,06 Ze względu na dużą dobową zmienność mocy biernej pojemnościowej w ciągu doby (obciążenie zmienia charakter z indukcyjnego w godzinach dziennych na pojemnościowy w godzinach nocnych) oraz asymetryczny jej rozkład w poszczególnych fazach proponuje się układ nadążnej kompensacji niezależnie każdej fazy. Proponowany układ kompensacji: Bateria BKT-3f Łączna moc baterii dławikowej: 6,5kvar Dławiki kompensujące 6,5kvar 3x230/400 IP00 Stopniowanie L1: 1 kvar L2: 1/2kvar L3: 1/1,5kvar Regulator MRM 3f 5A Obudowa: 1300x900x400 Przekładnik ASK /5 2,5VA kl.0,5 3szt. Rozłącznik bezpiecznikowy 32A 1szt. Wkładki bezpiecznikowe 16A 3szt. Przewód YLY 5x6mm 2 ok. 8mb. Przewód YLY 7x2,5mm 2 ok. 8mb.

19 Załącznik 11.2 Plan rozmieszczenia urządzeń w pomieszczeniu RGnn budynku KMP Bydgoszcz-Śródmieście przy ul. Poniatowskiego 5

20

21

22

23 Załącznik 11.3 Zasadniczy schemat połączeń pomiędzy istniejącymi elementami systemu zasilania i projektowanym układem kompensacji mocy biernej sieci w RGnn budynku KMP Bydgoszcz-Śródmieście przy ul. Poniatowskiego 5

24

25

26 Schemat układu kompensacji mocy biernej Załącznik 11.4

27

28

29

30

31 Załącznik 11.5 Specyfikacja materiałowa KMP Bydgoszcz-Śródmieście przy ul. Poniatowskiego 5

32 Montaż układu kompensacji mocy biernej Bateria dławików kompensacyjnych 1szt Łączna moc: 6,5 kvar Stopniowanie: L1 1 kvar L2 1/2 kvar L3 1/1,5 kvar Regulator MRM 3f 5A Przekładniki prądowe ASK /5 5VA kl.0,5 3szt Rozłącznik bezpiecznikowy R313 35A Wkładki bezpiecznikowe D02 20A Przewód LgY 6mm 2 - ok. 45mb Przewód YLY 7x2,5mm 2 ok. 9mb Rury elektroinstalacyjne PCV ϕ21 RL 16/2 MB - ok.8 mb Uchwyty rur U21-10szt Złączki do rur ZCL 21-6szt Montaż analizatora parametrów sieci: Analizator parametrów sieci AS3-plus 1szt Wyłącznik nadmiarowo prądowy S203 B6 1szt Przewód LgY 2,5mm 2 ok. 19mb Zaciski PT-2,5-17szt

33 Załączniki formalne

34

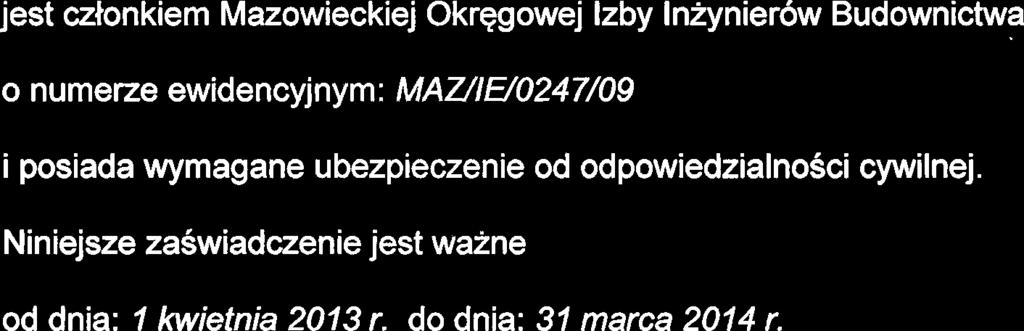

35 ' MAZOWIECKA OKREGOWA I Z B A Warszawa, 13 lutego Zaswiadczenie Pan JAN FRA NCISZEK SZYMONIAK miejsce zamieszkania: ul. OSTROBRAMSKA 83 M 809 C WA RSZA WA jest czlonkiem Mazowieckiej Okrqgowej lzby Inzynierow Budownictwa o numerze ewidencyjnym: MAZ/lE/O247/09 i posiada wymagane ubezpieczenie od odpowiedzialnosci cywilnej. Niniejsze zaswiadczenie jest waine od dnia: 1 kwietnia 2013 r. do dnia: 31 marca 2014 r.
