1 izolacje daców płaskic strona symbol nazwa Tuleje izolacyjne 56 G1 Tuleje tworzywowe 56 g2 Tuleje tworzywowe Łączniki izolacyjne 57 GTS-S Łączniki izolacyjne wiercące 58 GTS-B Łączniki izolacyjne wiercące samogwintujące 59 GTS-BZT Łączniki izolacyjne wiercące samogwintujące (dwugwintowe) 59 GTH Łączniki izolacyjne do betonu i drewna 60 Koszulki rozporowe do betonu podkładki izolacyjne 60 VP Podkładki izolacyjne okrągłe przegłębione 61 VP Podkładki izolacyjne owalne przegłębione 61 VP Podkładki izolacyjne okrągłe płaskie 62 VP Podkładki izolacyjne owalne płaskie ROZZIAŁ 02

2 50 mm Co wyróżnia tuleje G2? AT /2009 Nasz podpis: marka Gunnebo Fastening oznacza ponad 240 letnią tradycję w produkcji różnego typu zamocowań carakterystyczne znakowanie produktów Gunnebo Fastening pozwalana na rozpoznanie ic nawet po wielu latac od czasu montażu ścisła kontrola produkcji prowadzona przez wewnętrzne laboratorium gwarantuje wysoką jakość produktów każda partia produkcyjna otrzymuje indywidualny numer, co umożliwia precyzyjną identyfikację nasze produkty posiadają Aprobatę Tecniczna ITB, a potwierdzeniem ic jakości jest certyfikat Zakładowej Kontroli Produkcji Talerzyk 50 mm: zwiększona średnica talerzyka 50 mm zapewnia większą powierzcnię docisku materiału Materiał: wysokiej jakości polipropylen koopolimer gwarantuje niezmienne właściwości mecaniczne przez wiele lat zacowuje swoje właściwości w szerokiej amplitudzie temperatur carakteryzuje się wysokimi parametrami na rozciąganie Część stożkowa: specjalnie zaprojektowana część stożkowa tulei umożliwia dostawę zmontowanyc kompletów (łącznik stalowy plus teleskop) bezpośrednio na budowę Oznaczenia łączników izolacyjnyc do mocowania termo i ydroizolacji G T s-s 4,8 x 60 g 2 x 35 średnica zewnętrzna gwintu oraz długość łącznika Funkcja: S-S łącznik do podłoża stalowego wiercący S-B łącznik do podłoża stalowego wiercący samogwintujący H łącznik do podłoża drewnianego i betonowego S-BZT łącznik do podłoża stalowego wiercący, samogwintujący, wyposażony w gwint wsporczy średnica oraz Funkcja: 1 tuleja tworzywowa z talerzykiem wyposażonym w kolce 2 tuleja tworzywowa ze standardowym talerzykiem 50

3 Przykłady mocowania ydroizolacji według ETAG 006 A B C Łączniki w rejonie zakładu. Liniowe, pojedyncze mocowanie w obrębie zakładu wzdłuż krawedzi wyrobu wodocronnego. Mocowanie na połaci dacowej bez samouszczelnienia. Pojedyncze łączniki poza zakładami przebijające pokrycie dacowe i przykryte zgrzewnymi pasmami wyrobów wodocronnyc. Łączniki kryte w rejonie zakładu. Liniowe, pojedyncze mocowanie w obrębie zakładu pokrycia dacowego przykryte zgrzewnymi pasmami wyrobów wodocronnyc. E F Mocowanie od spodu. Pasma elastycznyc wyrobów wodocronnyc lub folii metalowej mocowane pojedynczymi łącznikami, pokryte wyrobem wodocronnym metodą klejenia lub metodą zgrzewania. Linijowe kształtowniki mocujące. Łączniki liniowe przy zasatosowaniu kształtowników przykrytyc zgrzewnymi pasmami wyrobów wodocronnyc. Łączniki kryte na krawędzi. Łączenie na styk wyrobów wodocronnyc mocowanyc po obu stronac złącza i przykrytyc zgrzanym pasmem wyrobu wodocronnego. elastyczne wyroby wodocronne (ydroizolacja) klejenie, zgrzewanie Scemat mocowania ydroizolacji według normy PN-EN :2008 Norma scarmonizowana PN-EN :2008 zawiera wytyczne dotyczące obliczeń ssania wiatru na dacac płaskic. Na tej podstawie można przygotować scemat mocowania. Aby go przygotować potrzebny jest szereg szczegółowyc informacji dotyczącyc konstrukcji jak i położenia geograficznego obiektu. Powołana norma zakłada 4 strefy oddziaływania wiatru na dacu płaskim. Poszczególne strefy przedstawia rysunek obok. gdzie: e = b lub 2 (mniejszy z dwóc) b wymiar poprzeczy do kierunku wiatru d wymiar wzdłuż kierunku wiatru wysokość obiektu F sfera narożna G sfera brzegowa, zewnętrzna H sfera brzegowa, wewnętrzna I strefa wewnętrzna W celu wykonania scematu mocowania należy skontaktować się z doradcą tecnicznym GUNNEBO INUSTRIES. Przy użyciu specjalistycznego oprogramowania zostanie wykonany projekt oraz optymalizacja ilości łączników. Sporządzony projekt będzie zawierał wszystkie potrzebne informacje do zamocowania pokrycia. Zdjęcie obok przedstawia przykładowy obiekt. 51

4 Zasady mocowania mecanicznego termo i ydroizolacji na dacac płaskic acy płaskie są to dacy o nacyleniu do 5 (zakres od -5 do +5 ). W zależności od konstrukcji dacu do mocowania termo i ydroizolacji lub samej ydroizolacji, należy stosować odpowiednie łączniki mecaniczne. Mocowanie mecaniczne może być stosowane na większości daców, o ile spełnione są wymagania dotyczące podłoża i systemu. W niektóryc przypadkac może wystąpić konieczność zastosowania innego rodzaju mocowania np. klejenie calopowierzcniowe. Weryfikacji prawidłowego zastosowania systemu mocowania służą informacje zawarte w aprobacie tecnicznej produktu. Montaż mecaniczny należy wykonywać w oparciu o plan mocowania zgodnie z odpowiednia normą np. PN-EN :2008. W przypadku, gdy na dacu przewidziane jest ułożenie płyt termoizolacyjnyc przed mocowaniem ydroizolacji, płyty te należy wstępnie domocować. omocowanie termoizolacji należy wykonać według wskazówek jej producenta, stosując nie mniej niż 2 łączniki na płytę. Ogólne zasady mocowania: a montaż łącznika powinien zawsze odbywać się prostopadle do podłoża b montaż powinien być wykonany przy pomocy wkrętarki wyposażonej w regulowane sprzęgło c podczas montażu łącznika, należy przestrzegać wszystkic zalecanyc parametrów dla danego typu łącznika d jakakolwiek modyfikacja łączników jest niedozwolona e łącznik powinien być prawidłowo osadzony (rys. 1). rys. 1 łącznik zbyt słabo dokręcony prawidłowy montaż łącznik zbyt mocno dokręcony f łącznik powinien znajdować się w odpowiedniej odległości od krawędzi membrany (rys. 2) rys. 2 g łącznik powinien mieć odpowiednią długość (rys. 3) rys. 3 H L L 1/2 H =min. 15 mm H L 52

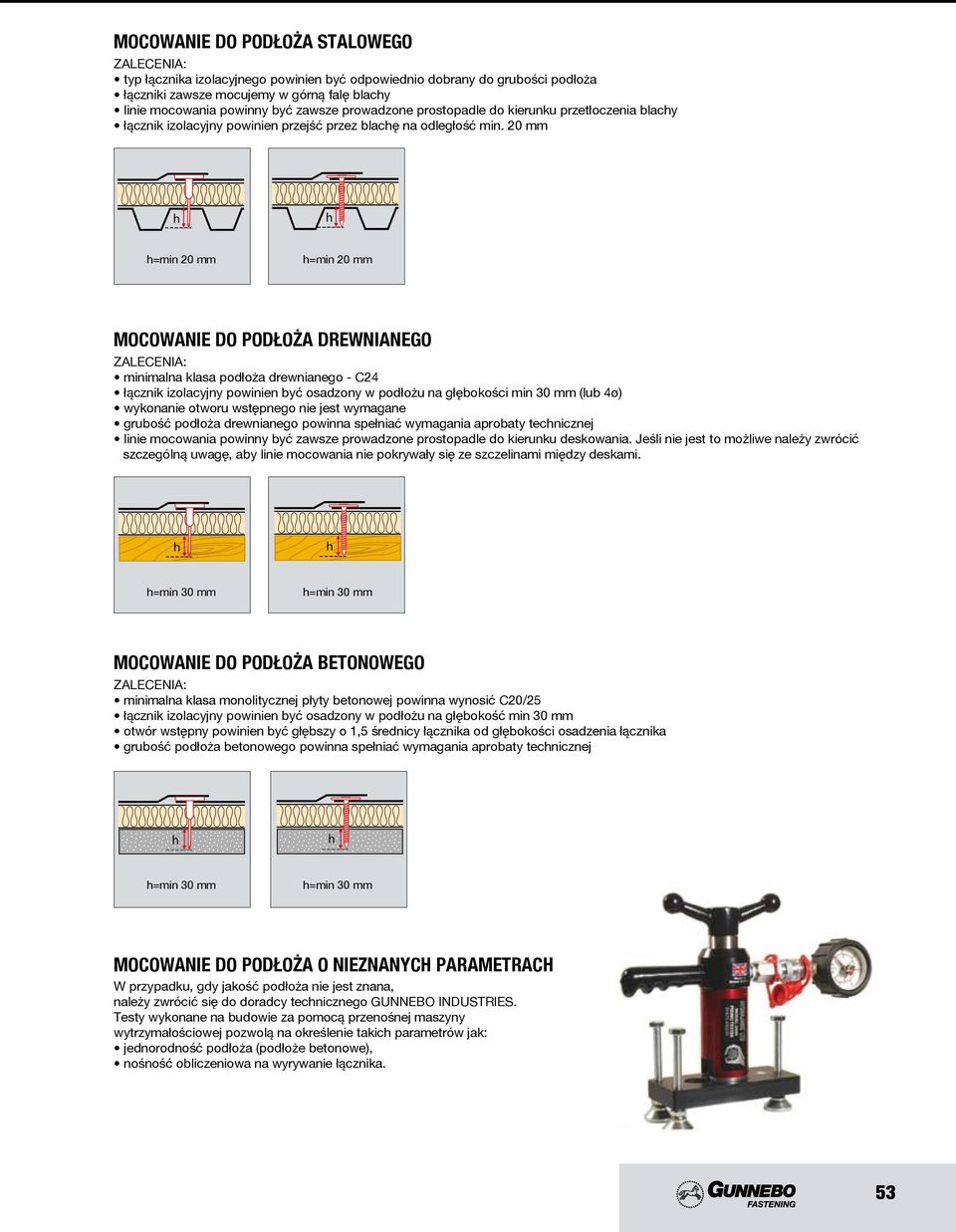

5 Mocowanie do podłoża stalowego Zalecenia: typ łącznika izolacyjnego powinien być odpowiednio dobrany do grubości podłoża łączniki zawsze mocujemy w górną falę blacy linie mocowania powinny być zawsze prowadzone prostopadle do kierunku przetłoczenia blacy łącznik izolacyjny powinien przejść przez blacę na odległość min. 20 mm =min 20 mm =min 20 mm Mocowanie do podłoża drewnianego Zalecenia: minimalna klasa podłoża drewnianego - C24 łącznik izolacyjny powinien być osadzony w podłożu na głębokości min 30 mm (lub 4ø) wykonanie otworu wstępnego nie jest wymagane grubość podłoża drewnianego powinna spełniać wymagania aprobaty tecnicznej linie mocowania powinny być zawsze prowadzone prostopadle do kierunku deskowania. Jeśli nie jest to możliwe należy zwrócić szczególną uwagę, aby linie mocowania nie pokrywały się ze szczelinami między deskami. =min 30 mm =min 30 mm Mocowanie do podłoża betonowego Zalecenia: minimalna klasa monolitycznej płyty betonowej powinna wynosić C20/25 łącznik izolacyjny powinien być osadzony w podłożu na głębokość min 30 mm otwór wstępny powinien być głębszy o 1,5 średnicy łącznika od głębokości osadzenia łącznika grubość podłoża betonowego powinna spełniać wymagania aprobaty tecnicznej =min 30 mm =min 30 mm Mocowanie do podłoża o nieznanyc parametrac W przypadku, gdy jakość podłoża nie jest znana, należy zwrócić się do doradcy tecnicznego GUNNEBO INUSTRIES. Testy wykonane na budowie za pomocą przenośnej maszyny wytrzymałościowej pozwolą na określenie takic parametrów jak: jednorodność podłoża (podłoże betonowe), nośność obliczeniowa na wyrywanie łącznika. 53

6 dobór łączników w zależności od grubości izolacji i rodzaju podłoża (zalecany) Mocowanie do podłoża stalowego, tuleja tworzywowa plus GTS-S długość łącznika Mocowanie do podłoża stalowego, tuleja tworzywowa plus GTS-B długość łącznika Mocowanie do betonu, tuleja tworzywowa plus GTS-S z koszulką rozporową U-ZK długość łącznika

7 Mocowanie do betonu, tuleja tworzywowa plus GTS-S z koszulka rozporową MQ długość łącznika Mocowanie do betonu, tuleja tworzywowa plus GTH długość łącznika Mocowanie do drewna, tuleja tworzywowa plus GTH długość łącznika Mocowanie do betonu, tuleja tworzywowa plus Confix długość gwoździa

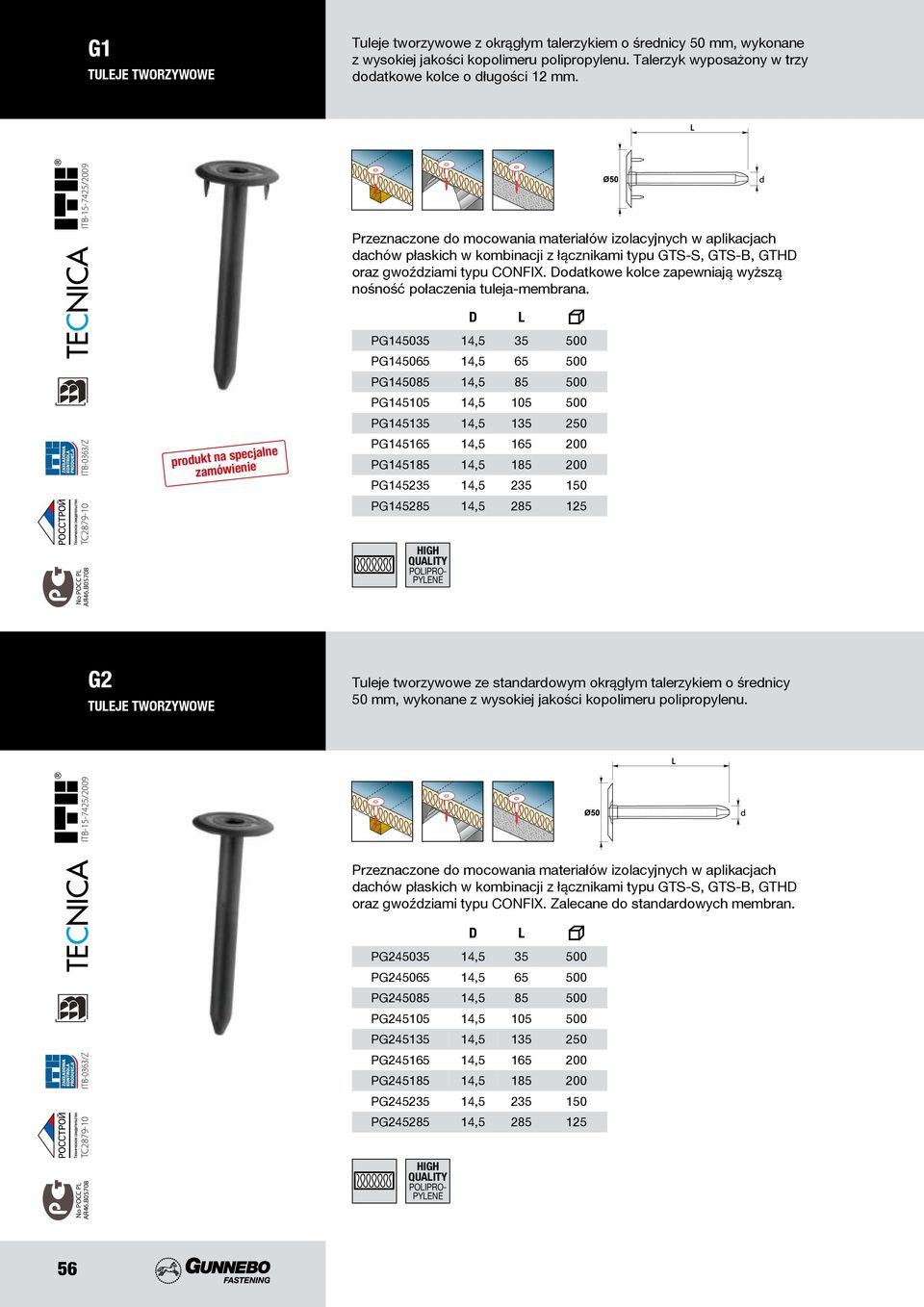

8 G1 ITB /2009 Tuleje tworzywowe Tuleje tworzywowe z okrągłym talerzykiem o średnicy 50 mm, wykonane z wysokiej jakości kopolimeru polipropylenu. Talerzyk wyposażony w trzy dodatkowe kolce o długości 12 mm. LJQHSUL WYVK\R[ UH ZWUPL aht}^pl No POCC PL AЯ46.B05708 TC ITB-0363/Z Przeznaczone do mocowania materiałów izolacyjnyc w aplikacjac daców płaskic w kombinacji z łącznikami typu GTS-S, GTS-B, GTH oraz gwoździami typu CONFIX. odatkowe kolce zapewniają wyższą nośność połaczenia tuleja-membrana. g2 L PG PG PG PG PG PG PG PG PG /0./ 8<(30;@ @3,5, Tuleje tworzywowe ze standardowym okrągłym talerzykiem o średnicy 50 mm, wykonane z wysokiej jakości kopolimeru polipropylenu. ITB /2009 Tuleje tworzywowe No POCC PL AЯ46.B05708 TC ITB-0363/Z Przeznaczone do mocowania materiałów izolacyjnyc w aplikacjac daców płaskic w kombinacji z łącznikami typu GTS-S, GTS-B, GTH oraz gwoździami typu CONFIX. Zalecane do standardowyc membran. 56 L PG PG PG PG PG PG PG PG PG /0./ 8<(30;@ @3,5,

9 Łączniki ze stali węglowej utwardzanej powierzcniowo, ze szpicem wiercącym, drobnym gwintem oraz łbem trąbkowym z nacięciem PH2. Pokryte dodatkowo powłoką antykorozyjną typu grey.coat. GTS-S łączniki izolacyjne wiercące Przeznaczone do mocowania materiałów izolacyjnyc w aplikacjac daców płaskic w kombinacji z płaską podkładką stalową lub tuleją tworzywową do konstrukcji drewnianej lub fałdowyc blac stalowyc konstrukcyjnyc (max 2 x 0,88 mm). P152050GC0PL 4, P152060GC0PL 4,8 60 P152070GC0PL 4,8 70 P152080GC0PL 4,8 80 P152090GC0PL 4,8 90 P152100GC0PL 4,8 100 P152110GC0PL 4,8 110 P152120GC0PL 4,8 120 P152130GC0PL 4,8 130 P152140GC0PL 4,8 140 P152150GC0PL 4,8 150 P152160GC0PL 4,8 160 P152170GC0PL 4,8 170 P152180GC0PL 4,8 180 P152200GC0PL 4,8 200 P152220GC0PL 4,8 220 P152240GC0PL 4,8 240 P152260GC0PL 4,8 260 P152280GC0PL 4,8 280 P152300GC0PL 4,8 300 L ITB-0363/Z TC ITB /2009 No POCC PL AЯ46.B05708 P152110GC3PL 4, P152120GC3PL 4, P152130GC3PL 4, P152140GC3PL 4, P152150GC3PL 4, P152160GC3PL 4, P152170GC3PL 4, P152180GC3PL 4, P152200GC3PL 4, P152220GC3PL 4, P152240GC3PL 4, P152260GC3PL 4, P152280GC3PL 4, P152300GC3PL 4, mm 57

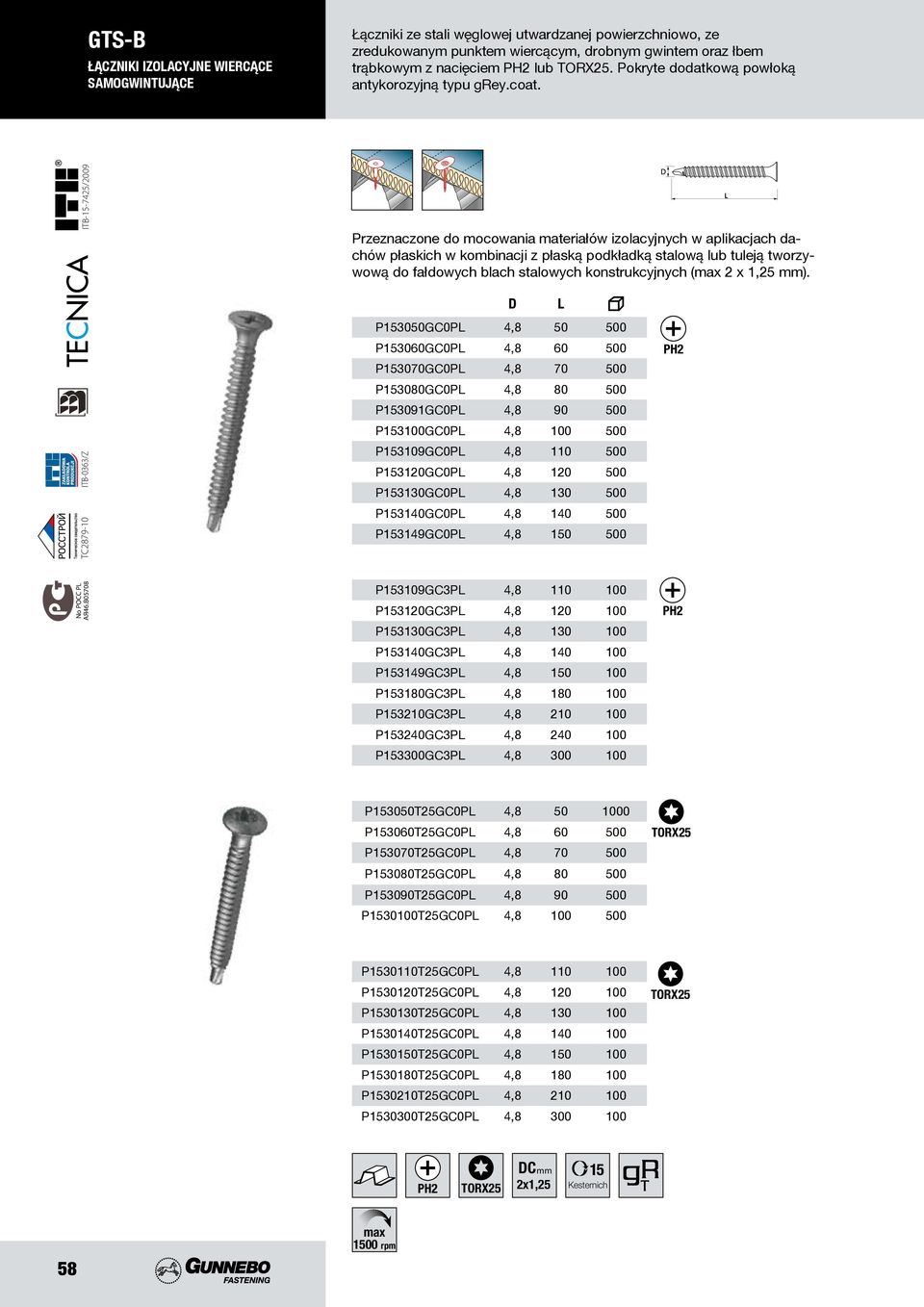

10 GTS-B łączniki izolacyjne wiercące samogwintujące Łączniki ze stali węglowej utwardzanej powierzcniowo, ze zredukowanym punktem wiercącym, drobnym gwintem oraz łbem trąbkowym z nacięciem PH2 lub TORX25. Pokryte dodatkową powłoką antykorozyjną typu grey.coat. ITB /2009 Przeznaczone do mocowania materiałów izolacyjnyc w aplikacjac daców płaskic w kombinacji z płaską podkładką stalową lub tuleją tworzywową do fałdowyc blac stalowyc konstrukcyjnyc (max 2 x 1,25 mm). ITB-0363/Z TC L P153050GC0PL 4,8 50 P153060GC0PL 4,8 60 P153070GC0PL 4,8 70 P153080GC0PL 4,8 80 P153091GC0PL 4,8 90 P153100GC0PL 4,8 100 P153109GC0PL 4,8 110 P153120GC0PL 4,8 120 P153130GC0PL 4,8 130 P153140GC0PL 4,8 140 P153149GC0PL 4,8 150 No POCC PL AЯ46.B05708 P153109GC3PL 4, P153120GC3PL 4, P153130GC3PL 4, P153140GC3PL 4, P153149GC3PL 4, P153180GC3PL 4, P153210GC3PL 4, P153240GC3PL 4, P153300GC3PL 4, P153050T25GC0PL 4, P153060T25GC0PL 4,8 60 P153070T25GC0PL 4,8 70 P153080T25GC0PL 4,8 80 P153090T25GC0PL 4,8 90 P T25GC0PL 4,8 100 P T25GC0PL 4, P T25GC0PL 4, P T25GC0PL 4, P T25GC0PL 4, P T25GC0PL 4, P T25GC0PL 4, P T25GC0PL 4, P T25GC0PL 4, mm 58

11 Łączniki ze stali węglowej utwardzanej powierzcniowo, ze zredukowanym punktem wiercącym, drobnym gwintem roboczym oraz łbem sześciokątnym podkładkowym. Pokryte dodatkową powłoką antykorozyjną typu grey.coat. GTS-BZT łączniki izolacyjne wiercące samogwintujące (dwugwintowe) ITB /2009 Przeznaczone do mocowania materiałów izolacyjnyc w aplikacjac daców płaskic w kombinacji z przegłębioną podkładką stalową do fałdowyc blac stalowyc konstrukcyjnyc (max 2 x 1,25 mm). L P154080GC0PL 4,8 80 P154100GC0PL 4,8 100 P154120GC0PL 4,8 120 P154140GC0PL 4,8 140 _ ITB-0363/Z +*mm TT TH_ YWT 2LZ[LYUPJO TC LJQHSUL WYVK\R[ UH ZWUPL aht}^pl No POCC PL AЯ46.B05708 Łączniki ze stali węglowej utwardzanej powierzcniowo, z punktem wiercącym Rico, luźnym gwintem oraz łbem trąbkowym z nacięciem TORX 25. Pokryte dodatkową powłoką antykorozyjną typu grey.coat. ŁĄCZNIKI izolacyjne do betonu i drewna ITB /2009 GTH Przeznaczone do mocowania materiałów izolacyjnyc w aplikacjac daców płaskic w kombinacji z płaską podkładką stalową lub tuleją tworzywową do podłoża betonowego i drewnianego. P156060GC0PL 60 P156070GC0PL 70 P156080GC0PL 80 P156090GC0PL 90 P156100GC0PL 100 P156130GC0PL 130 P156160GC0PL 160 P156200GC0PL 200 P156250GC0PL 250 P156300GC0PL 300 2LZ[LYUPJO No POCC PL AЯ46.B05708 ;69? TC L ITB-0363/Z / TPU TT 59

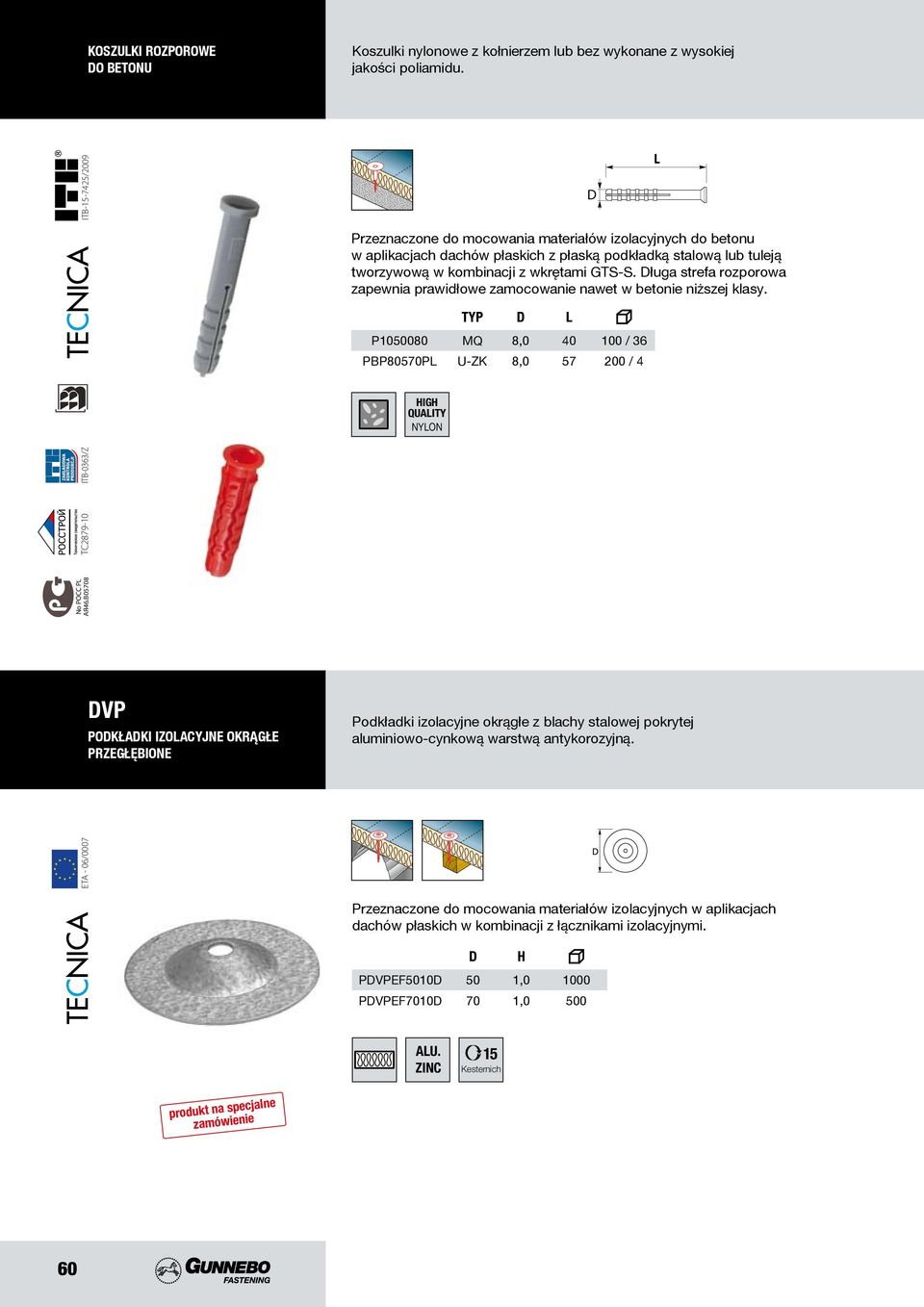

12 Koszulki rozporowe do betonu Koszulki nylonowe z kołnierzem lub bez wykonane z wysokiej jakości poliamidu. Przeznaczone do mocowania materiałów izolacyjnyc do betonu w aplikacjac daców płaskic z płaską podkładką stalową lub tuleją tworzywową w kombinacji z wkrętami GTS-S. ługa strefa rozporowa zapewnia prawidłowe zamocowanie nawet w betonie niższej klasy. TYP L ITB /2009 P1080 MQ 8, / 36 PBP80570PL U-ZK 8, / 4 VP Podkładki izolacyjne okrągłe przegłębione Podkładki izolacyjne okrągłe z blacy stalowej pokrytej aluminiowo-cynkową warstwą antykorozyjną. ETA - 06/0007 No POCC PL AЯ46.B05708 TC ITB-0363/Z Przeznaczone do mocowania materiałów izolacyjnyc w aplikacjac daców płaskic w kombinacji z łącznikami izolacyjnymi. PVPEF , PVPEF ,0 H 60

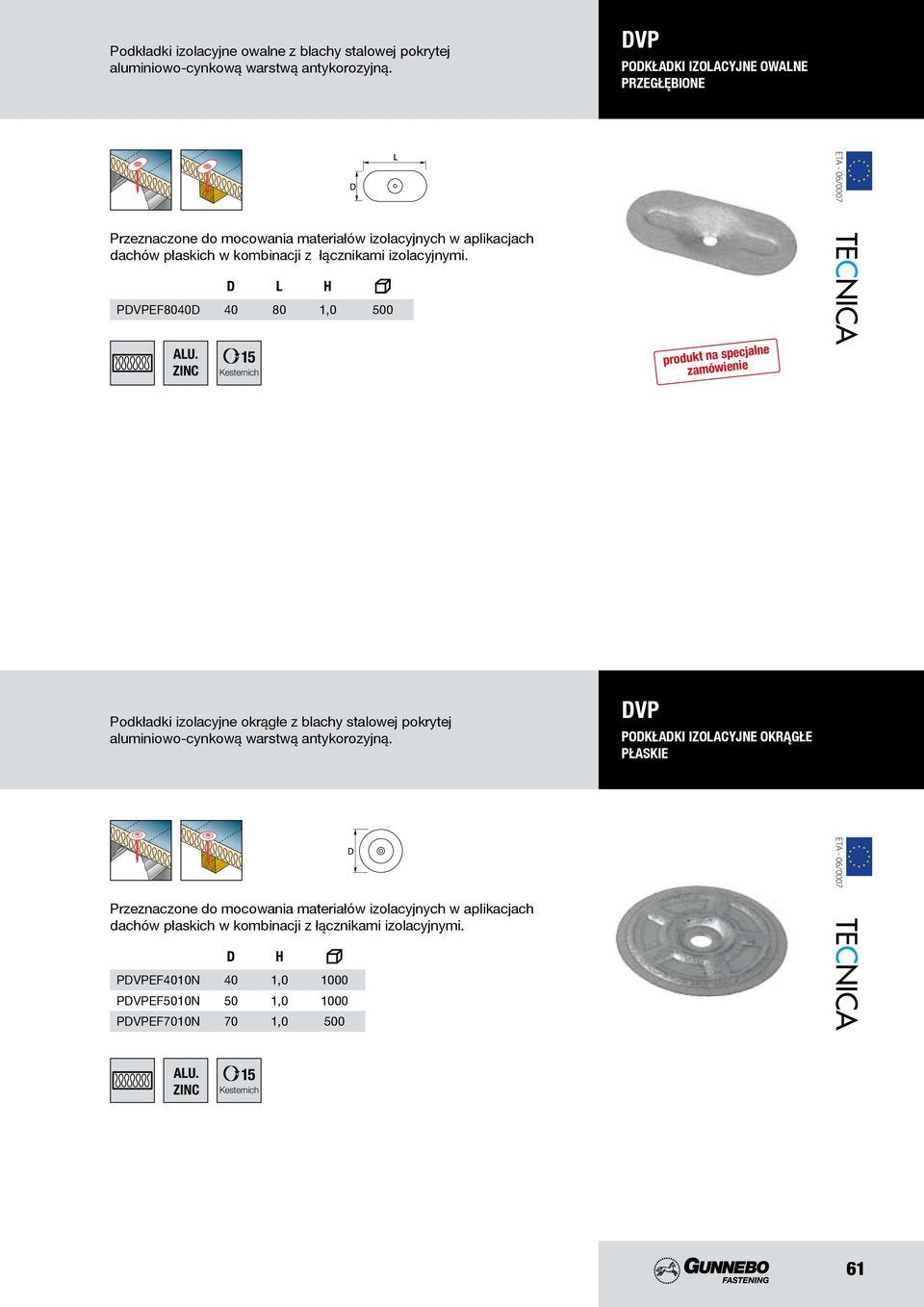

13 Podkładki izolacyjne owalne z blacy stalowej pokrytej aluminiowo-cynkową warstwą antykorozyjną. VP Podkładki izolacyjne owalne przegłębione ETA - 06/0007 Przeznaczone do mocowania materiałów izolacyjnyc w aplikacjac daców płaskic w kombinacji z łącznikami izolacyjnymi. L H PVPEF ,0 Podkładki izolacyjne okrągłe z blacy stalowej pokrytej aluminiowo-cynkową warstwą antykorozyjną. VP Podkładki izolacyjne okrągłe płaskie ETA - 06/0007 Przeznaczone do mocowania materiałów izolacyjnyc w aplikacjac daców płaskic w kombinacji z łącznikami izolacyjnymi. PVPEF4010N 40 1, PVPEF5010N 50 1, PVPEF7010N 70 1,0 H 61

14 VP Podkładki izolacyjne owalne płaskie Podkładki izolacyjne owalne z blacy stalowej pokrytej aluminiowo-cynkową warstwą antykorozyjną. ETA - 06/0007 Przeznaczone do mocowania materiałów izolacyjnyc w aplikacjac daców płaskic w kombinacji z łącznikami izolacyjnymi. L H PVPEF8040N ,0 62
