SOLON SOLfixx. System fotowoltaiczny do płaskich dachów.

Transkrypt

1 SOLON SOLfixx Black/Blue PL SOLON SOLfixx. System fotowoltaiczny do płaskich dachów. Innowacyjny system do dachów płaskich, składający się z wydajnych modułów SOLON i lekkiej konstrukcji nośnej z tworzywa sztucznego Odpowiedni do dachów o lekkiej konstrukcji z rezerwą obciążenia 12,9 kg/m² Czasooszczędna koncepcja Plug & Play: montaż bez użycia narzędzi Idealny do remontów dachów: specjalne rozwiązania mocowania do pasm dachowych bitumicznych i z tworzywa sztucznego Budowa zgodna ze statycznymi wymogami eurokodu 1 Nawet 25 lat gwarancji produktowej na konstrukcję nośną Możliwość stosowania w obszarach alpejskich Made by SOLON

2 Innowacyjny. Praktyczny. Wydajny. W SOLON SOLfixx moduł i konstrukcja nośna tworzą jedność. Wyjątkowy system PV do dachów płaskich można zamontować na trzy różne sposoby w zależności od rodzaju dachu i warunków. Moduły są układane na konstrukcji nośnej z nachyleniem 10 stopni. Pozwala to uzyskać maksymalne wartości na metr kwadratowy powierzchni dachu. Kolejna zaleta: łatwy montaż w technologii Plug & Play. Innowacyjny system do dachów płaskich nadaje się do wszystkich pokryć dachowych i dachów o lekkiej konstrukcji z rezerwą obciążenia od 12,9 kg/m². System SOLON SOLfixx oferuje trzy możliwości montażu. Istniejące obciążenie dachu (np. żwir) można wykorzystać na przykład jako balast w łódkowej konstrukcji nośnej, przy czym nie powstaje dodatkowe obciążenie dla dachu. W przypadku pasm dachowych bitumicznych i z tworzywa sztucznego możliwe jest zgrzewanie lub sklejanie z mankietami na paśmie dachowym. Dodatkowo system jest dostępny jako wariant z linką odciążającą. Tak jak łatwo przebiega montaż systemu, tak bardzo jest on wytrzymały nawet przy ekstremalnych warunkach pogodowych. Dzięki opcjonalnemu klinowi śnieżnemu SOLON SOLfixx można stosować nawet w obszarach alpejskich. 1) Ponadto firma SOLON oferuje nawet 25-letnią gwarancję na konstrukcję nośną. SOLON SOLfixx to optymalne rozwiązanie dla wszystkich, którzy planują remont dachu na pasmach bitumicznych i z tworzywa sztucznego. Specjalne techniki mocowania sprawiają, że montaż jest wyjątkowo nieskomplikowany. Ustawienie systemu SOLON SOLfixx jak w każdym przypadku sprawdzane statycznie przez SOLON. 1) Zależnie od wysokości.

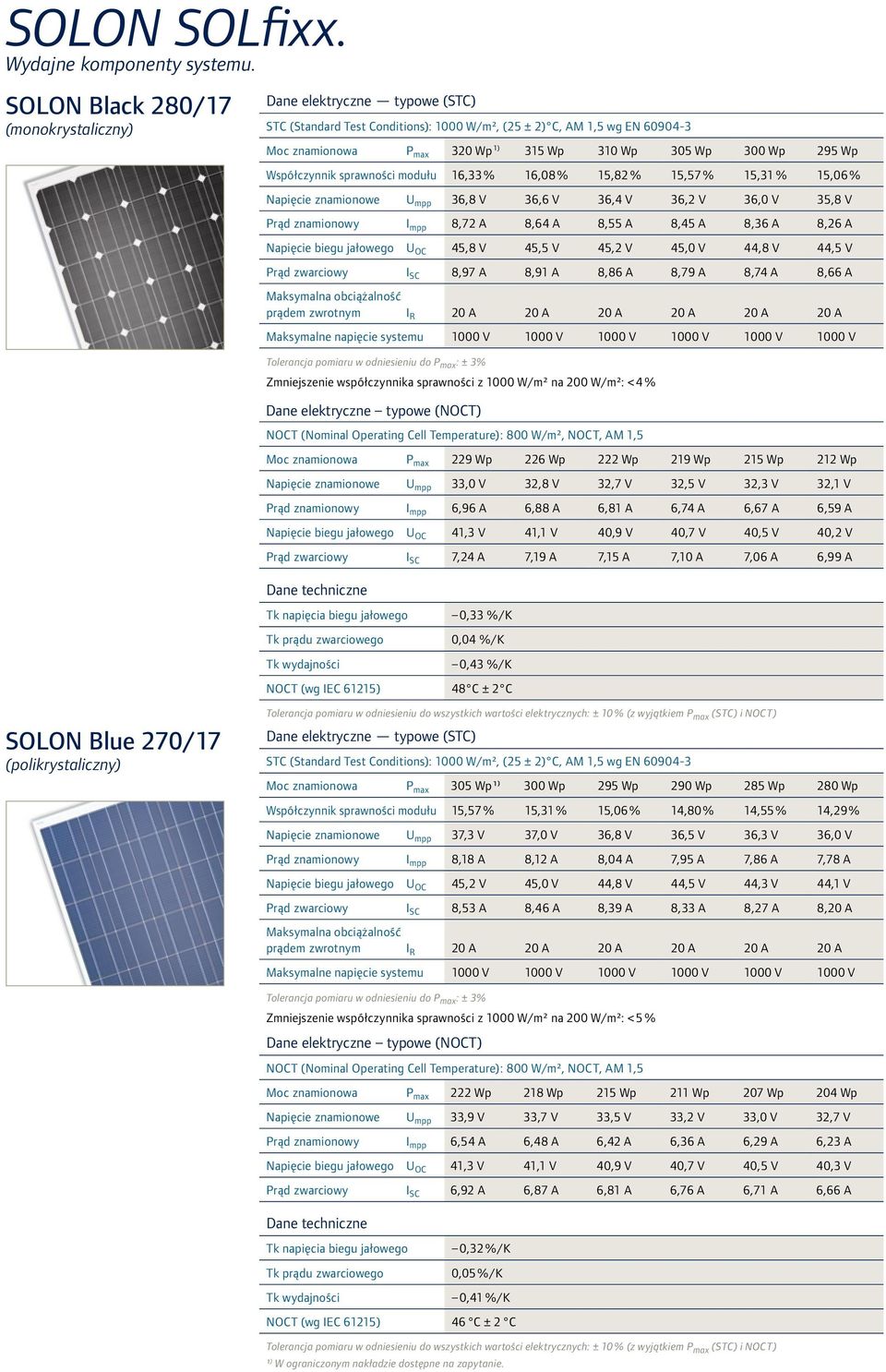

3 Większa wydajność. Współczynnik sprawności modułu do 16,3 % Maksymalne uzyski na metr kwadratowy wykorzystanej powierzchni dachu dzięki kątowi pochylenia 10 Łatwy i szybki montaż. Moduł i konstrukcja nośna tworzą jedność Elastyczne rozwiązania mocowania do różnych powierzchni dachów Możliwość rozdzielenia instalacji mechanicznej i elektrycznej Zintegrowany kanał kablowy i korytarz rewizyjny Godne zaufania obliczenie statyczne. Masa systemu 12,9 kg/m²: doskonale nadaje się do dachów o lekkiej konstrukcji Statyczna próba szklana wg DIN , -2 Ustawienie spełnia wymagania eurokodu 1 (DIN EN oraz DIN EN ) 2) z krajowymi załącznikami Dodatkowo testowane w kanale wiatrowym Ochrona powierzchni dachu. Instalacja bez przebijania dachu Łatwy demontaż (przy zmianach dobudów na dachu, np. okien dachowych) Chroniąca dach konstrukcja z tworzywa sztucznego Stabilność pod każdym względem. Odporność na pogodę i promieniowanie UV Stabilne materiały polimerowe, zapewniająca długotrwałą obciążalność Ciągłe zadowolenie: nawet 25 lat gwarancji. Oprócz obszernych usług gwarancyjnych i serwisowych oferujemy nawet 25 lat gwarancji na konstrukcję nośną. SOLON SOLfixx wyróżnia się jednak nie tylko trwałymi funkcjami. Zgodnie z dyrektywą dotyczącą dachów płaskich ich wiodący producenci polecają unikać obciążeń punktowych i liniowych. Nasz system SOLON SOLfixx dokładnie spełnia to zalecenie. 2) Zależnie od obciążenia śniegiem i wiatrem oraz kategorii terenu i wysokości budynku. Zalety SOLON: 10 lat gwarancji na produkt 1) 5-stopniowa gwarancja wydajności na 25 lat 1) 10 lat gwarancji na konstrukcję nośną, możliwość przedłużenia gwarancji do 25 lat 2) W komplecie ubezpieczenie fotowoltaiki 3) Dodatnie sortowanie klas wydajności (od 0 do +4,99 Wp) Bezpłatny recykling modułów 1) Zgodnie z gwarancją na produkty i wydajność SOLON. 2) Zgodnie z gwarancją na produkty i wydajność SOLON dla systemu do dachów płaskich SOLON SOLfixx. Możliwość przedłużenia gwarancji do 15, 20, 25 lat. 3) Więcej informacji na temat można znaleźć na stronie internetowej

4 Montaż bez narzędzi. 1. Płyty mocujące. Wyznaczyć pierwszy rząd SOLON SOLfixx Wyłożyć płyty mocujące, w razie potrzeby je zespawać lub skleić 2. Konstrukcja nośna. Zamocowanie pierwszego rzędu SOLON SOLfixx Połączenie z pokrywami płyty mocującej Kanały kablowe już zintegrowane (ochrona przed promieniowaniem UV) 3. Mocowanie na powierzchni dachu. Obciążyć balastem lub odciążyć, w zależności od właściwości dachu 4. Umieszczenie modułów. Przyłożyć, zazębić i gotowe Następnie połączyć moduły elektrycznie

5 SOLON SOLfixx. Wydajne komponenty systemu. SOLON Black 280/17 (monokrystaliczny) Dane elektryczne typowe (STC) STC (Standard Test Conditions): 1000 W/m², (25 ± 2) C, AM 1,5 wg EN Moc znamionowa P max 320 Wp 1) 315 Wp 310 Wp 305 Wp 300 Wp 295 Wp Współczynnik sprawności modułu 16,33 % 16,08 % 15,82 % 15,57 % 15,31 % 15,06 % Napięcie znamionowe U mpp 36,8 V 36,6 V 36,4 V 36,2 V 36,0 V 35,8 V Prąd znamionowy I mpp 8,72 A 8,64 A 8,55 A 8,45 A 8,36 A 8,26 A Napięcie biegu jałowego U OC 45,8 V 45,5 V 45,2 V 45,0 V 44,8 V 44,5 V Prąd zwarciowy I SC 8,97 A 8,91 A 8,86 A 8,79 A 8,74 A 8,66 A Maksymalna obciążalność prądem zwrotnym I R 20 A 20 A 20 A 20 A 20 A 20 A Maksymalne napięcie systemu 1000 V 1000 V 1000 V 1000 V 1000 V 1000 V Tolerancja pomiaru w odniesieniu do P max : ± 3% Zmniejszenie współczynnika sprawności z 1000 W/m² na 200 W/m²: < 4 % Dane elektryczne typowe (NOCT) NOCT (Nominal Operating Cell Temperature): 800 W/m², NOCT, AM 1,5 Moc znamionowa P max 229 Wp 226 Wp 222 Wp 219 Wp 215 Wp 212 Wp Napięcie znamionowe U mpp 33,0 V 32,8 V 32,7 V 32,5 V 32,3 V 32,1 V Prąd znamionowy I mpp 6,96 A 6,88 A 6,81 A 6,74 A 6,67 A 6,59 A Napięcie biegu jałowego U OC 41,3 V 41,1 V 40,9 V 40,7 V 40,5 V 40,2 V Prąd zwarciowy I SC 7,24 A 7,19 A 7,15 A 7,10 A 7,06 A 6,99 A Dane techniczne Tk napięcia biegu jałowego Tk prądu zwarciowego Tk wydajności 0,33 %/K 0,04 %/K 0,43 %/K NOCT (wg IEC 61215) 48 C ± 2 C SOLON Blue 270/17 (polikrystaliczny) Tolerancja pomiaru w odniesieniu do wszystkich wartości elektrycznych: ± 10 % (z wyjątkiem P max (STC) i NOCT) Dane elektryczne typowe (STC) STC (Standard Test Conditions): 1000 W/m², (25 ± 2) C, AM 1,5 wg EN Moc znamionowa P max 305 Wp1) 300 Wp 295 Wp 290 Wp 285 Wp 280 Wp Współczynnik sprawności modułu 15,57 % 15,31 % 15,06 % 14,80 % 14,55 % 14,29 % Napięcie znamionowe U mpp 37,3 V 37,0 V 36,8 V 36,5 V 36,3 V 36,0 V Prąd znamionowy I mpp 8,18 A 8,12 A 8,04 A 7,95 A 7,86 A 7,78 A Napięcie biegu jałowego U OC 45,2 V 45,0 V 44,8 V 44,5 V 44,3 V 44,1 V Prąd zwarciowy I SC 8,53 A 8,46 A 8,39 A 8,33 A 8,27 A 8,20 A Maksymalna obciążalność prądem zwrotnym I R 20 A 20 A 20 A 20 A 20 A 20 A Maksymalne napięcie systemu 1000 V 1000 V 1000 V 1000 V 1000 V 1000 V Tolerancja pomiaru w odniesieniu do P max : ± 3% Zmniejszenie współczynnika sprawności z 1000 W/m² na 200 W/m²: < 5 % Dane elektryczne typowe (NOCT) NOCT (Nominal Operating Cell Temperature): 800 W/m², NOCT, AM 1,5 Moc znamionowa P max 222 Wp 218 Wp 215 Wp 211 Wp 207 Wp 204 Wp Napięcie znamionowe U mpp 33,9 V 33,7 V 33,5 V 33,2 V 33,0 V 32,7 V Prąd znamionowy I mpp 6,54 A 6,48 A 6,42 A 6,36 A 6,29 A 6,23 A Napięcie biegu jałowego U OC 41,3 V 41,1 V 40,9 V 40,7 V 40,5 V 40,3 V Prąd zwarciowy I SC 6,92 A 6,87 A 6,81 A 6,76 A 6,71 A 6,66 A Dane techniczne Tk napięcia biegu jałowego Tk prądu zwarciowego Tk wydajności 0,32 %/K 0,05 %/K 0,41 %/K NOCT (wg IEC 61215) 46 C ± 2 C Tolerancja pomiaru w odniesieniu do wszystkich wartości elektrycznych: ± 10 % (z wyjątkiem P max (STC) i NOCT) 1 ) W ograniczonym nakładzie dostępne na zapytanie.

6 SOLON SOLfixx 02/14 PL SOLON SOLfixx. SOLON Black 280/17 i SOLON Blue 270/17. MODUŁ Dane mechaniczne Wymiary (dł. x szer. x wys.) Masa 1973 x 993 x 5,3 mm 23,8 kg Rysunek 1705 ± ± 4 Gniazdo przyłączeniowe 1 gniazdo z 3 diodami obejściowymi (IP65) Kabel przyłączeniowy Kabel solarny, 2000 mm długości, 4 mm², wstępnie konfekcjonowany z kombinowaną wtyczką MC4 (IP67) Klasa zastosowania Application class A (wg IEC 61730) Szkło przednie Białe szkło bezpieczne ESG, 4 mm, DIN Ogniwa solarne 72 ogniwa, mono- lub polikrystaliczne Si 6,2 (156 x 156 mm) Osadzenie ogniw Strona tylna EVA (etylen-octan winylu) Folia wielowarstwowa 2120 ± ± 5 Rama Bez ramy Szyny tylne 6 szyn tylnych z PA wzmocnionego włóknem szklanym (290 x 50 x 38 mm) Dopuszczalne warunki robocze Zakres temperatury Od 40 C do +85 C Obciążenie kontrolne Sprawdzone do 2400 Pa wg IEC Odporność na grad POZOSTAŁE KOMPONENTY Konstrukcja nośna Do 25 mm średnicy ziarna i 83 km/h prędkości uderzenia Wymiary (dł. x szer. x wys.) 2100 x x 253 mm Masa System z lekkich materiałów tylko 5,1 kg/m 2 Materiał Grubość materiału Kąt pochylenia poziomu modułu 10 Kanał kablowy/korytarz rewizyjny CAŁY SYSTEM Właściwości Polipropylen, odporny na promieniowanie UV i długotrwale stabilny Od 2,5 do 4 mm Masa systemu 12,9 kg/m 2 Wydajność na powierzchnię Do 100 W/m 2 Ssanie wiatru Do 1,3 kn/m 2 Ciśnienie wiatru/śnieg Do 1,8 kn/m 2 Ciśnienie wiatru/śnieg (opcjonalnie klin śnieżny z XPS) Do 5,4 kn/m 2 Gwarancje i certyfikaty Gwarancja na konstrukcję nośną Do 25 lat 1) Gwarancja produktowa na moduł 10 lat 2) Gwarancja wydajności na moduł Dopuszczenia i certyfikaty moduł Zintegrowany w konstrukcji nośnej (osłona UV kabla) Gwarancja wydajności modułu 95 % przez 5 lat, 90 % przez 10 lat, 87 % przez 15 lat, 83 % przez 20 lat i 80 % przez 25 lat 1) Kwalifikacja zgodnie z IEC Edition II, IEC (z klasą ochrony II), IEC (odporność na mgłę solną), MCS Ten arkusz danych odpowiada wytycznym normy EN 50380:2003. Zmiany zastrzeżone. Dane elektryczne bez gwarancji. SOLON posiada Certyfikaty ISO 9001, ISO i OHSAS ) Zgodnie z gwarancją na produkty i wydajność SOLON dla systemu do dachów płaskich SOLON SOLfixx. Możliwość przedłużenia gwarancji do 15, 20, 25 lat. 2) Zgodnie z gwarancją na produkty i wydajność SOLON Odległość między konstrukcjami nośnymi Klin śnieżny Dane w mm SOLON Energy GmbH Phone Am Studio 16 Fax Berlin Germany rooftops@solon.com Więcej informacji na temat produktów SOLON można znaleźć na stronie internetowej
