1 POŻAR niekontrolowany w czasie i przestrzeni rozkład termiczny materiałów palnych W wyniku pożaru następują w pomieszczeniach gwałtowane zmiany: - warunków termicznych - ciśnienia - składu chemicznego - zakresu widzialności

2 Technika mocowań, zabezpieczenia ppoż. Maszyny, narzędzia i elektronarzędzia Sieć sprzedaży Artykułu ochrony osobistej Kompenenty dla przemysłu m in. elementy transmisji mocy Artykułu dla utrzymania ruchu i remontów Wyposażenie miejsc pracy 2

3 3

4 POŻAR niekontrolowany w czasie i przestrzeni rozkład termiczny materiałów palnych W wyniku pożaru następują w pomieszczeniach gwałtowane zmiany: - warunków termicznych - ciśnienia - składu chemicznego atmosfery - zakresu widzialności

5 Wymienione powyżej czynniki mają wpływ na użytkowników i konstrukcję budynku Obiekty budowlane powinny być zaprojektowane i wykonane tak, aby w przypadku pożaru przez określony czas : - była zapewniona nośność konstrukcji - było ograniczone rozprzestrzenianie się dymu i ognia w budynku - użytkownicy mogli opuścić bezpiecznie obiekt lub być ewakuowani - był zapewniony odpowiedni poziom bezpieczeństwa ekip ratowniczych

6 STREFA POŻAROWA budynek lub część budynku oddzieloną od innych budynków lub pozostałych części budynku niezabudowanym pasem terenu bądź przegrodami oddzieleń przeciwpożarowych (ściana/strop) ODPORNOŚĆ OGNIOWA zdolność elementu poddana badaniu normowemu do spełnienia przez określony czas wymagań dotyczących nośności bądź funkcji wydzielających lub zarówno nośności i funkcji wydzielających. - kryteria nośności R - kryteria szczelności ogniowej E - kryteria izolacyjności ogniowej I - kryteria radiacji ogniowej W

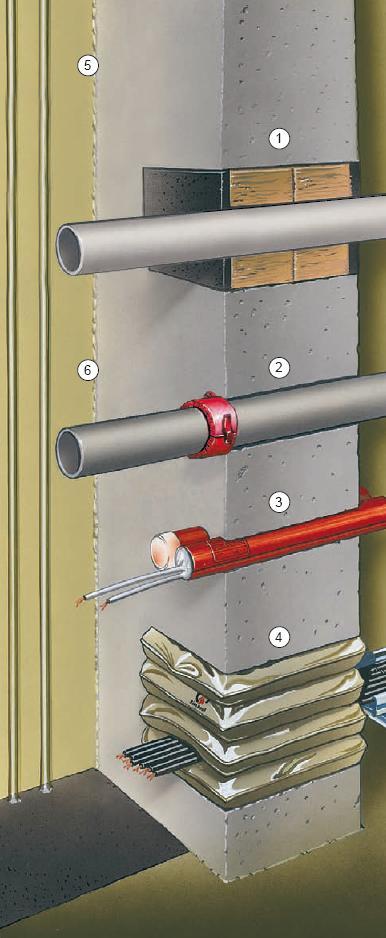

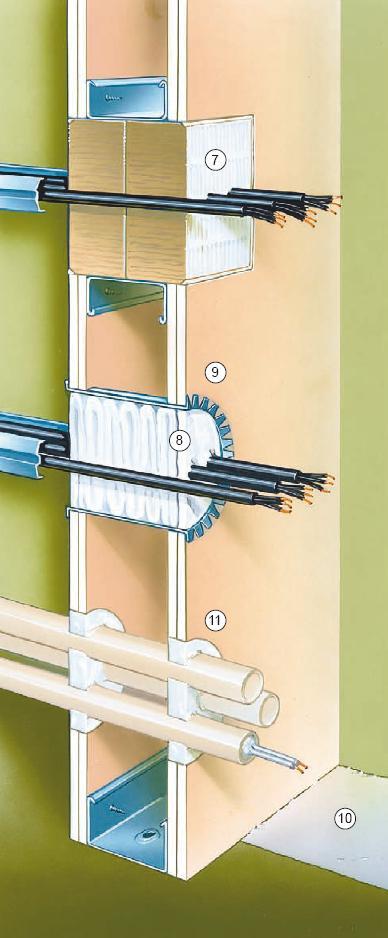

7 KOMPLEKSOWA OFERTA

8 ponad 30-letnie doświadczenie w zakresie uszczelnień przeciwpożarowych

9

10

11

12

13 Własna marka Własny rozwój produktów Aprobaty techniczne Certyfikaty Certyfikowane szkolenia Doradztwo techniczne

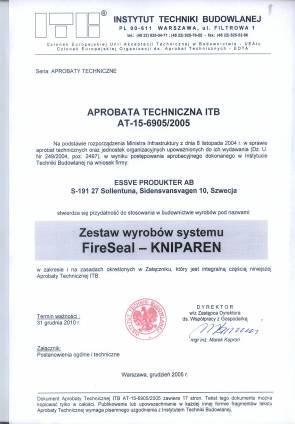

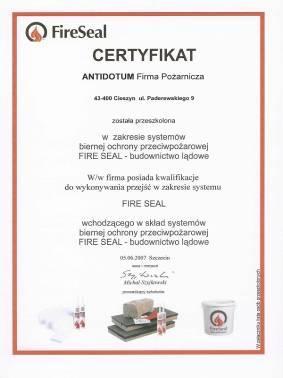

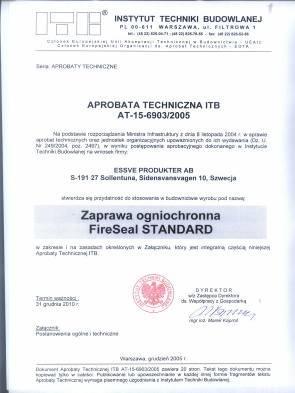

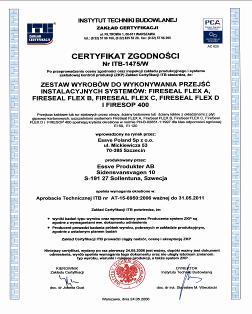

14 APROBATY ITB; CERTYFIKATY

15 MATERIAŁY INFORMACYJNE

16 OBSŁUGA KLIENTÓW, DYSTRYBUTORÓW, POKAZY

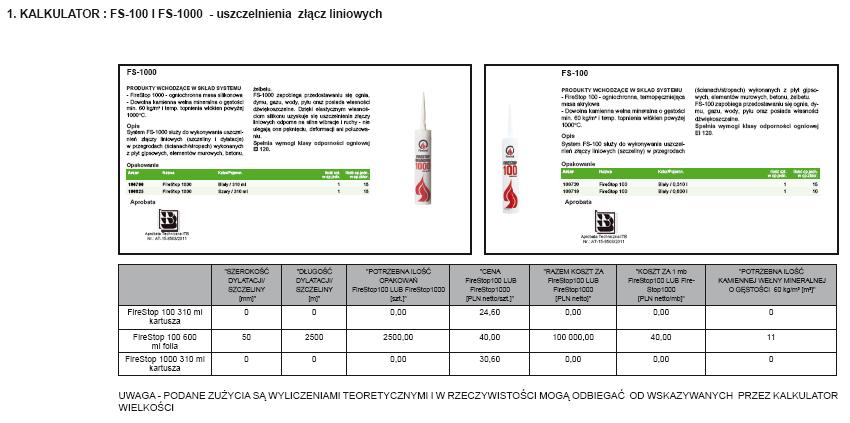

17 OPROGRAMOWANIE- KALKULATORY

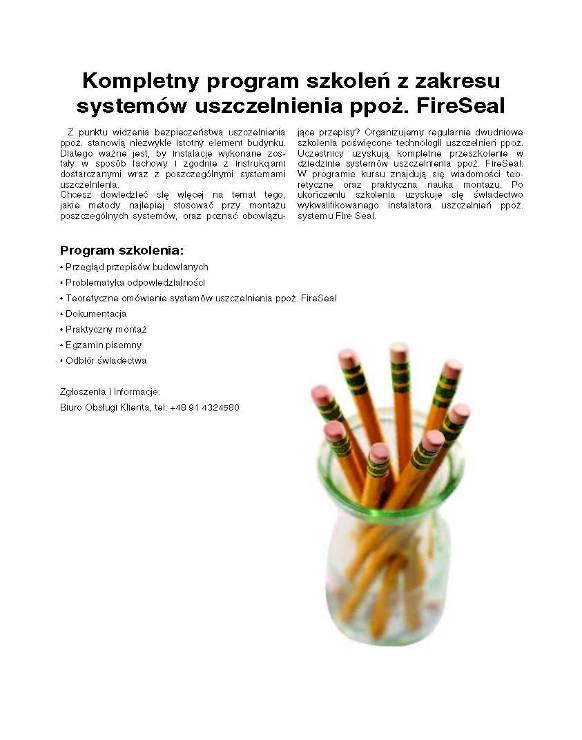

18 SZKOLENIA

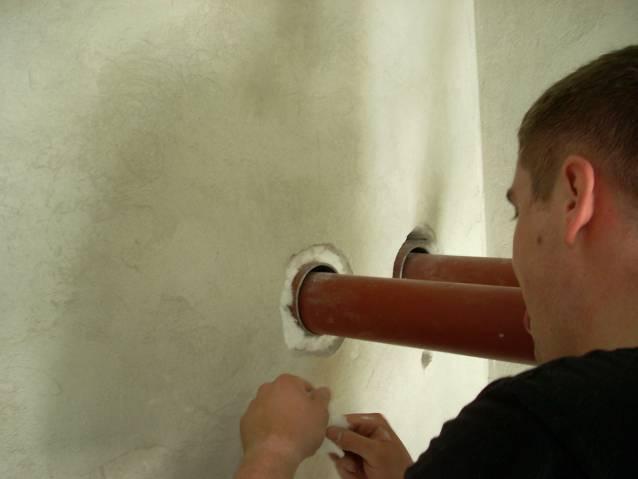

19 MONTAŻ, SZKOLENIA NA BUDOWIE

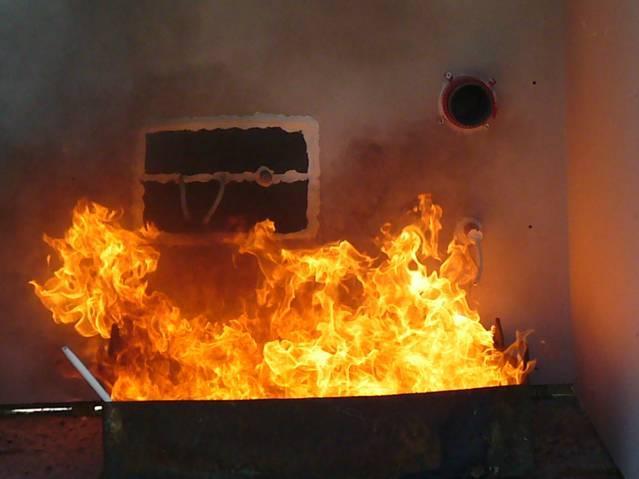

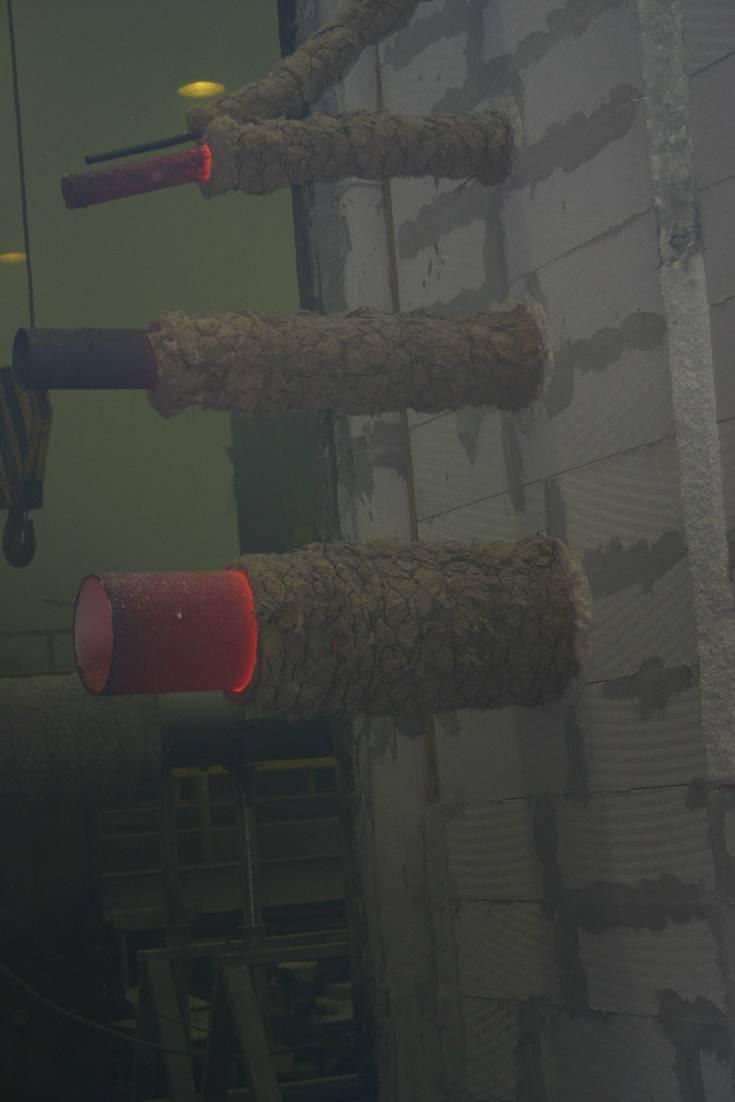

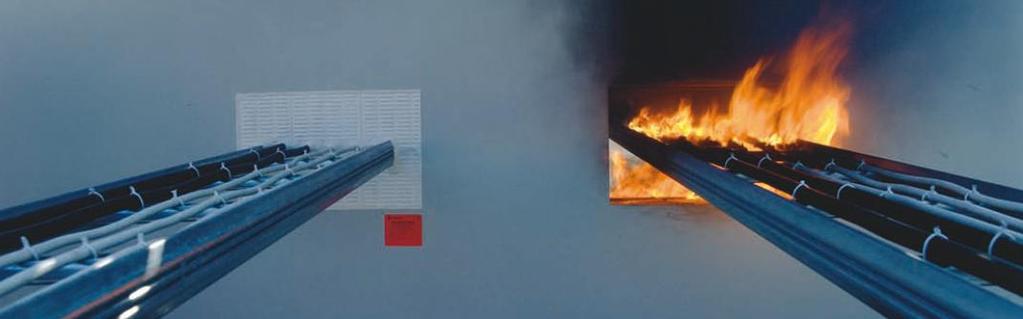

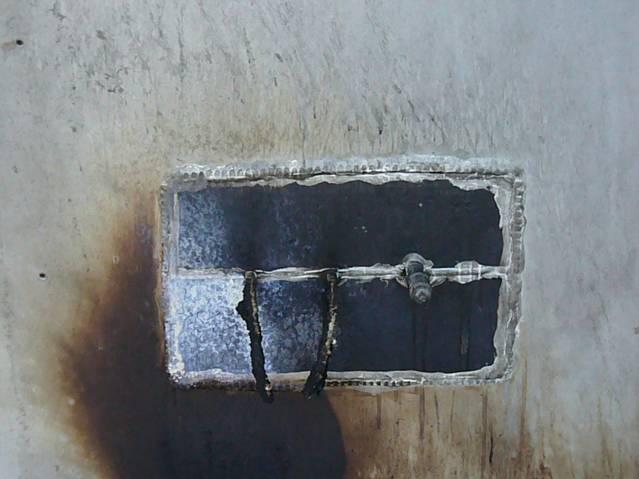

20 TESTY OGNIOWE W ITB

21

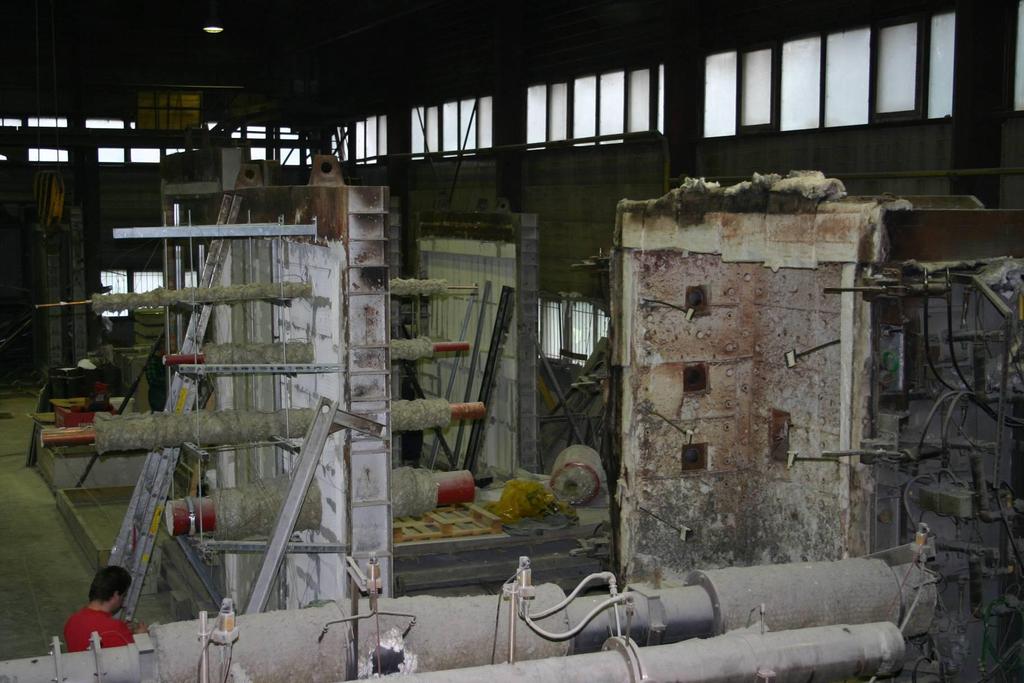

22 TESTY OGNIOWE W ITB

23 Rury stalowe, żeliwne,miedziane Kable Rury stalowe Kable Rury tworzywowe Kable w rurach tworzywowych Rury tworzywowe Rury tworzywowe Złącza liniowe (dylatacje i szczeliny)

24 Rury stalowe, żeliwne,miedziane Kable

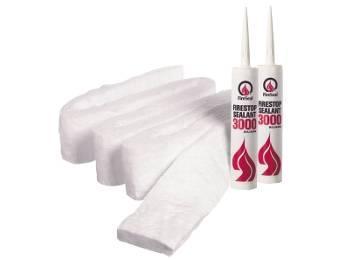

25 SYSTEM USZCZELNIEŃ PPOŻ. FS-FLEX C ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU płyta Flex C-skiva FS-03 silikonowy uszczelniacz FireStop 3000 włóknina D-24B lub wełna mineralna luzem - do doszczelnienia Farba Universal KS1 - do izolacji kabli dodatkowa płyta z wełny mineralnej o min. gr. 60 mm i o gęstości 140 kg/m3. Wełna mineralna - do izolacji rur ZASTOSOWANIE Rozwiązanie FS-Flex C służy służy do ogniochronnego uszczelniania w ścianach i/lub stropach przejść: kabli miedzianych i aluminiowych rur stalowych, żeliwnych i miedzianych przechodzących przez otwory o powierzchni nie większej niż 36 dm2. Jeżeli powierzchnia otworu przejścia przekracza 36 dm², należy ją zmniejszyć materiałem, z którego wykonana jest przegroda. Maksymalna liczba kabli nie może przekroczyć 60% powierzchni otworu, czyli 21,6 dm²

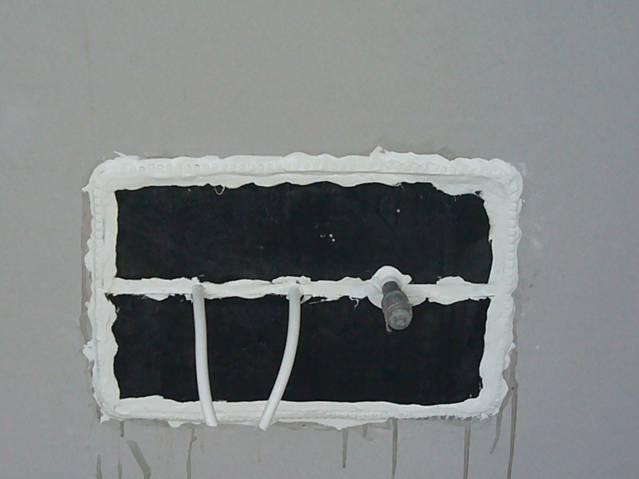

26 SYSTEM USZCZELNIEŃ PPOŻ. FS-FLEX C FS-Flex C jest niezwykle skutecznym systemem uszczelnienia ppoż., sprawdzającym się w najtrudniejszych warunkach: śrdowisko agresywne, wilgotne, o wysokich temeperaturach wysokie temperatury mediów w rurach ruchy i wibracje instalacji Dzieje się tak dzięki mocnej konstrukcji warstwowej oraz zewnętrznej powłoce z pianki silikonowej. Silikon jest materiałem odpornym na najbardziej agresywne czynniki zarówno wewnątrz, jak i na zewnątrz budynków.

27 FS-Flex C Ściana gipsowa EI 60 Ściana betonowa EI 60 Krok 1: Oczyścić otwór z zanieczyszczeń. Zamontować w ścianie gipsowej profil blaszany (wzmocnienie) np. Stosplat. Wykonać izolację kabli farbą Universal KS 1

28 FS-Flex C Ściana gipsowa EI 60 Ściana betonowa EI 60 Krok 2: Zmierzyć otwór i dociąć płytę Flex C. Zamontować płytę Flex C czarną stroną na zewnątrz. Zostawić wokół przechodzących elementów jak najmniejsze przestrzenie.

29 FS-Flex C Ściana gipsowa EI 60 Ściana betonowa EI 60 Krok 3: Doszczelnić ewentualne luki używając Blanket D-24B lub niepalnej wełny kamiennej

30 FS-Flex C Ściana gipsowa EI 60 Ściana betonowa EI 60 Krok 4: Zmierzyć otwór i dociąć płytę Flex C, jak w Kroku 2. Umieścić elementy Flex C czarną stroną na zewnątrz. Zostawić wokół przechodzących elementów jak najmniejsze przestrzenie.

31 FS-Flex C Ściana gipsowa EI 60 Ściana betonowa EI 60 Krok 5: Doszczelnić ewentualne luki używając Blanket D-24B lub niepalnej wełny kamiennej

32 FS-Flex C Ściana gipsowa EI 60 Ściana betonowa EI 60 Krok 6: Nałożyć uszczelniacz FireStop Sealant 3000 do grubości 12 mm we wszystkich przestrzeniach pomiędzy przechodzącymi elementami i połączeniem z przegrodą. Wygładzić masę przy użyciu np. wody z mydłem. Wykonać izolację rur za pomocą odpowiedniej kamiennej wełny mineralnej

33 FS-Flex C Stropy betonowe EI 120 Krok 1-6: W stropach montuje się górną płytę równo z górną krawędzią. W przypadku klasy odporności ogniowej EI 120 zarówno w stropach jak i ścianach montuje się płytę z wełny mineralnej o grubości 60 i gęstości min. 140 kg/m³ mm pomiędzy dwiema zewnętrznymi płytami Flex C.

34

35 Rury stalowe, żeliwne,miedziane Kable

36 SYSTEM USZCZELNIEŃ PPOŻ. FS-UNIVERSAL ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU płyta Universal 1201 silikonowy uszczelniacz FireStop 3000 masa akrylowa FireStop 400 włóknina D-24B/ lub wełna mineralna luzem - do doszczelnienia Farba Universal KS 1 - do izolacji kabli dodatkowa płyta z wełny mineralnej o min. gr. 60 mm i o gęstości 110 kg/m3. Wełna mineralna - do izolacji rur ZASTOSOWANIE Rozwiązanie FS-Universal służy służy do ogniochronnego uszczelniania w ścianach i/lub stropach przejść: kabli miedzianych i aluminiowych rur stalowych, żeliwnych i miedzianych przechodzących przez otwory o powierzchni nie większej niż 36 dm². Jeżeli powierzchnia otworu przejścia przekracza 36 dm², należy ją zmniejszyć materiałem, z którego wykonana jest przegroda. Maksymalna liczba kabli nie może przekroczyć 60% powierzchni otworu, czyli 21,6 dm².

37 SYSTEM USZCZELNIEŃ PPOŻ. FS-UNIVERSAL System FS- Universal sprawdza się w warunkach jakie występują we większości obiektów użyteczności publicznej, mieszkalnych, produkcyjnych tj. niskie zawilgocenie: brak występowania skrajnych temperatur, temp. mediów w rurach poniżej 70 C. niewielkie ruchy i wibracje przechodzących elementów instalacji bez powstawania pęknięć. efektywny kosztowo przy przepustach o dużych rozmiarach powierzchni Daje to gwarancję bezpieczeństwa użytkowania przez długie lata.

38 FS-Universal Ściana gipsowa EI 60 Ściana betonowa EI 60 Krok 1: Oczyścić otwór z brudu. Zamontować w ścianie gipsowej profil blaszany (wzmocnienie) np. Stosplat Wykonać izolację kabli farbą Universal KS 1

39 FS-Universal Ściana gipsowa EI 60 Ściana betonowa EI 60 Krok 2: Zmierzyć otwór i dociąć płytę Universal Umieścić elementy Universal 1201 w otworze białą stroną na zewnątrz. Zostawić wokół przechodzących elementów jak najmniejsze przestrzenie.

40 FS-Universal Ściana gipsowa EI 60 Ściana betonowa EI 60 Krok 3: Doszczelnić ewentualne przestrzenie używając Blanket D-24B lub niepalnej kamiennej wełny mineralnej.

41 FS-Universal Ściana gipsowa EI 60 Ściana betonowa EI 60 Krok 4: Zmierzyć otwór i dociąć płytę Universal Umieścić elementy Universal 1201 w otworze białą stroną na zewnątrz. Zostawić wokół przechodzących elementów jak najmniejsze przestrzenie.

42 FS-Universal Ściana gipsowa EI 60 Ściana betonowa EI 60 Krok 5: Doszczelnić ewentualne przestrzenie używając Blanket D-24B lub niepalnej kamiennej wełny mineralnej.

43 FS-Universal Ściana gipsowa EI 60 Ściana betonowa EI 60 Krok 6: Nałożyć uszczelniacz FireStop Sealant 3000 lub FireStop 400 o grubości 12 mm wokół przechodzących elementów instalacji, oraz na połączeniach z przegrodą. Wygładzić masę : silikon - używając wody z mydłem, akryl np. włókniną D-24B Wykonać izolację rur za pomocą odpowiedniej kamiennej wełny mineralnej

44 FS-Universal Krok 1-6: W stropach montuje się górną płytę równo z górną krawędzią. W przypadku klasy odporności ogniowej EI 120 w ścianach i stropach montuje się płytę z kamiennej wełny mineralnej o grubości 60 mm gętości 110 kg/m³ między dwiema zewnętrznymi płytami Universal 1201.

45 Rury stalowe, żeliwne,miedziane (w otulinach z kauczuku spienionego FEF) Kable

46 SYSTEM USZCZELNIEŃ PPOŻ. FS-FLEX D ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU silikonowy uszczelniacz FireStop 3000 akrylowy uszczelniacz FireStop 400 włóknina D-24 B Farba Universal KS1 - do izolacji kabli Wełna mineralna - do izolacji rur ZASTOSOWANIE Rozwiązanie FS-Flex D służy do ogniochronnego uszczelniania w ścianach i/lub stropach przejść: kabli miedzianych i aluminiowych, rur stalowych, żeliwnych i miedzianych, rur stalowych i miedzianych w otulinach z pianki z kauczuku spienionego (FEF) typu np. Armaflex, przechodzących przez otwory o powierzchni nie większej niż 36 dm². Jedynie rury stalowe w otulinie z pianki z kauczuku spienionego (FEF) o średnicy do Ø 400 mm mogą przechodzić poprzez otwory do 64 dm2. Jeżeli powierzchnia otworu przejścia przekracza maksymalne powierzchnie, należy ją pomniejszyć materiałem, z którego wykonana jest przegroda. Maksymalna liczba kabli nie może przekroczyć 60% powierzchni otworu, czyli 21,6 dm²

47 SYSTEM USZCZELNIEŃ PPOŻ. FS-FLEX D FS-Flex D jest niezwykle skutecznym systemem uszczelnienia ppoż., sprawdzającym się w najtrudniejszych warunkach: (w wariancie z użyciem silikonu FisreStop 3000) śrdowisko agresywne, wilgotne, o wysokich temeperaturach (w wariancie z użyciem silikonu FisreStop 3000) wysokie temperatury mediów w rurach (w wariancie z użyciem silikonu FisreStop 3000) ruchy i wibracje instalacji w przepustach o dużej ilości blisko siebie rozmiesczonych elementów instalacji (w wariancie z użyciem akrylu FisreStop 400) efektywny kosztowo. Dzieje się tak dzięki mocnej konstrukcji warstwowej oraz zewnętrznej powłoce z masy silikonowej. Silikon jest materiałem odpornym na najbardziej agresywne czynniki zarówno wewnątrz, jak i na zewnątrz budynków.

48 FS-Flex D Ściana gipsowa EI 60 Posadzka betonowa EI 60 (dotyczy też ścian betonowych) Krok 1: Oczyścić otwór z brudu. Zamontować w ścianie gipsowej profil blaszany (wzmocnienie) np. Stosplat Wykonać izolację kabli farbą Universal KS 1

49 FS-Flex D Ściana gipsowa EI 60 Posadzka betonowa EI 60 (dotyczy też ścian betonowych) Krok 2: Wypełnić przestrzenie pomiędzy elementami instalacji oraz przegrodą włókniną D-24B na wymaganą głębokość

50 FS-Flex D Ściana gipsowa EI 60 Posadzka betonowa EI 60 (dotyczy też ścian betonowych) Krok 3: Uszczelnić jednostronnie używając FireStop 3000 lub FireStop 400 tworząc warstwę grubości > 12 mm. Wykonać izolację rur za pomocą odpowiedniej kamiennej wełny mineralnej

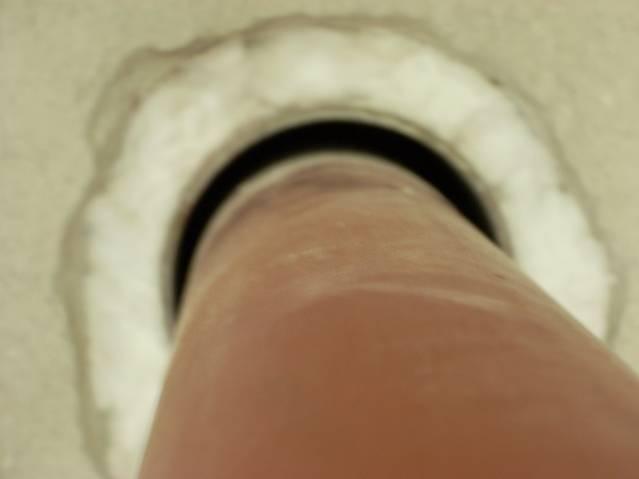

51

52 Rury stalowe, Kable

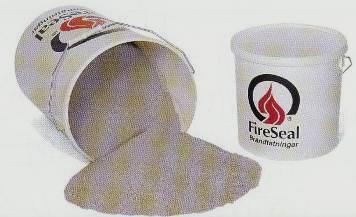

53 SYSTEM USZCZELNIEŃ PPOŻ. FS-STANDARD ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU FS-Standard - zaprawa Woda Farba Universal KS 1 - do izolacji kabli Wełna mineralna - do izolacji rur ZASTOSOWANIE Rozwiązanie FS-Standard służy służy do ogniochronnego uszczelniania w ścianach i/lub stropach przejść: kabli miedzianych i aluminiowych rur stalowych przechodzących przez otwory o powierzchni nie większej niż 36 dm². Jeżeli powierzchnia otworu przejścia przekracza 36 dm², należy ją zmniejszyć materiałem, z którego wykonana jest przegroda. Maksymalna liczba kabli nie może przekroczyć 60% powierzchni otworu, czyli 21,6 dm².

54 SYSTEM USZCZELNIEŃ PPOŻ. FS-STANDARD FS-Standard to łatwe w aplikacji - szczególnie w stropach - rozwiązanie do wykonywania seryjnego uszczelniania przepustów rur stalowych i kabli: szybka i prosta aplikacja, niskiej gęstości nasypowej sucha mieszanka po wymieszaniu z wodą tworzy lekką zaprawę co ułatwia aplikację, obróbkę, ewentualne przeciąganie nowych elementów instalacji w gotowych przepustach (nie ma potrzeby użycia narzędzi z udarem do wykonania nowego otworu), trwałe zabezpieczenie.

55 FS-Standard Stropy betonowe EI 60 Krok 1: Oczyścić otwór z brudu. Wykonać izolację kabli farbą Universal KS 1

56 FS-Standard Stropy betonowe EI 60 Krok 2: Wykonać szalunek przy użyciu płyty np. ze styropianu

57 FS-Standard Stropy betonowe EI 60 Głębokość wypełnienia w zależności od EI Krok 3: Zmieszać FS-STANDARD z wodą do odpowiedniej konsystencji (1 do 4). Przed nałożeniem masy zwilżyć ściany wodą. Wyrównać kielnią. Wykonać izolację rur za pomocą odpowiedniej kamiennej wełny mineralnej

58 Rury stalowe Kable Rury tworzywowe

59 SYSTEM USZCZELNIEŃ PPOŻ. KNIPAREN ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU Kniparen - stalowe tuleje silikonowy uszczelniacz FireStop 3000 ZASTOSOWANIE Rozwiązanie FS-Kniparen służy do ogniochronnego uszczelniania w ścianach i/lub stropach przejść: pojedynczych kabli wiązek kabli rur stalowych rur tworzywowych Średnica otworu, w którym umieszcza się tuleję Kniparen powinna wynosić nie więcej niż średnica tulei plus 10 mm, jeżeli jest większa otwór należy pomniejszyć materiałem, z którego wykonana jest przegroda.

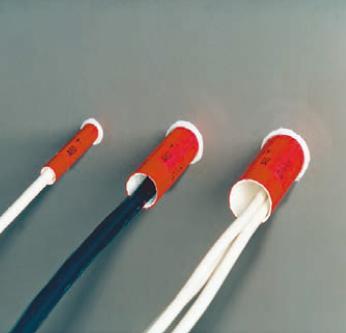

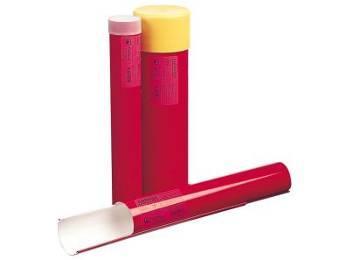

60 SYSTEM USZCZELNIEŃ PPOŻ. KNIPAREN Kniparen to stalowa tuleja z termopęczniejącą wewnątrz warstwą materiału, zapobiegającemu rozprzestrzenianiu się ognia, dymu i gazu: szybki i łatwy montaż szczególnie przy dużej ilości powtarzających się przepustów, możliwość przeciągania kolejnych elementów instalacji we wcześniej wykonanych już zabezpieczeniach, mocna i trwała konstrukcja.

61 Kniparen Ściana gipsowa EI 60 Ściana betonowa EI 60/EI 120 Krok 1: Wykonać otwór równy średnicy Kniparen + 10 mm

62 Kniparen Ściana gipsowa EI 60 Ściana betonowa EI 60/EI 120 Krok 2: Umieścić Kniparen tak aby środek tulei był w osi przegrody, Jeśli przegroda jest grubsza od długości Kniparen, tuleja powinna wystawać na odległość 2,5 3,0 cm z jednej strony.

63 Kniparen Ściana gipsowa EI 60 Ściana betonowa EI 60/EI 120 Krok 3: Doszczelnić przestrzenia pomiędzy Kniparen a przegrodą za pomocą FireStop Pozostawić masę do utwardzenia.

64 Kniparen Ściana gipsowa EI 60 Ściana betonowa EI 60/EI 120 Krok 4: Przeciągnąć kable/rury. Liczba kabli zależeć będzie od tego, ile ich zmieści się w Kniparen.

65 Kniparen Ściana gipsowa EI 60 Ściana betonowa EI 60/EI 120 Głębokość fugi ok. 1 mm Głębokość fugi ok. 1 mm Krok 5: Uszczelnić przepust z jednej strony warstwą min. 1 mm używając FireStop Jeśli nie przeciągnięto żadnych kabli, należy pozostawić plastikową zaślepkę dostarczaną oryginalnie z każdą tuleją Kniparen.

66 KNIPAREN

67 Kable w Rurach tworzywowych Rury tworzywowe

68 SYSTEM USZCZELNIEŃ PPOŻ. FS 400 ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU akrylowy uszczelniacz FireStop 400 włóknina D-24 B ZASTOSOWANIE Rozwiązanie FS-400 służy do ogniochronnego uszczelniania w ścianach i/lub stropach przejść: rur z tworzyw sztucznych o maksymalnej średnicy 110 mm przechodzących przez otwory o średnicy do 150 mm. Jeżeli średnica otworu przejścia przekracza 150 mm, należy otwór pomniejszyć materiałem, z którego wykonana jest przegroda. Maksymalna ilość rur z tworzyw sztucznych o średnicy 50 mm w jednym przejściu to 4 sztuki. W przypadku przejścia rury z tworzywa sztucznego o średnicy 50 mm minimalna odległość pomiędzy rurą a krawędzią otworu wynosi 10 mm, a w przypadku rury z tworzywa sztucznego o średnicy 110 mm odpowiednio 20 mm. Wewnątrz rur z tworzyw sztucznych, mogą być prowadzone kable elektryczne o średnicy nie większej niż 18 mm.

69 SYSTEM USZCZELNIEŃ PPOŻ. FIRESTOP 400 Rozwiązanie FS-400 z wykorzystaniem FireStop 400 i/lub włókniny D-24 B: to szybki i ułatwiający aplikację w trudno dostępnych miejscach system, pozwala zabezpieczyć jednocześnie 4 rury tworzywowe ( do Ø 50 mm) w jednym przepuście, uszczelnia rury, w których mogą przebiegać kable.

70 FireStop 400 Ściana gipsowa EI 60 Ściana betonowa EI 60 Krok 1: Oczyścić otwór z brudu. Odstęp między rurami powinien wynosić >10 mm.

71 FireStop 400 Ściana gipsowa EI 60 Ściana betonowa EI 60 Krok 2: Nałożyć masę FireStop 400, głębokość wypełnienia >25 mm, z każdej strony uszczelnienia.

72 FireStop 400 Ściana betonowa EI 120 Krok 1-2: Aby uzyskać klasę odporności ogniowej EI 120, należy: 1. umieścić wewnątrz obustronnie włokninę D-24B na głębokość wypełnienia 25 mm. 2. nałożyć warstwę FireStop mm z każdej strony przepustu licując z powierzchnią przegrody.

73 Rury tworzywowe

74 KOŁNIERZE Squeezer A ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU Kołnierze Squeezer A silikonowy uszczelniacz FireStop 3000 ZASTOSOWANIE Rozwiązanie FS Squeezer A służy do ogniochronnego uszczelniania w ścianach i/lub stropach przejść rur z tworzyw sztucznych (PVC, PP, PE-80, PE-100, CPVC,PVC/U, PP/R

75 KOŁNIERZE Squeezer A Rozwiązanie FS Squeezer A : prosty i łatwy montaż, przy przegrodach innych niż wykonane z płyt gips-karton kołnierz stosowany tylko z jednej strony rozwiązanie trwałe i odporne na działanie czynników zewnętrznych. możliwość zabezpieczania wiązki maksymalnie 4 rur (za pomocą SQUEEZER A 82).

76 Zasada działania Squeezer A

77 FS-Squeezer A Krok 1: Doszczelnić przestrzeń pomiędzy rurą a przegrodą za pomocą FireStop 3000 Dobrać - wg podanych danych - odpowiedni do średnicy rury kołnierz Squeezer A Umieścić kołnierz na rurze

78 FS-Squeezer A Krok 2: Dosunąć kołnierz do przegrody

79 FS-Squeezer A Krok 3, 4: Zapiąć klamrę Zamocować kołnierz za pomocą odpowiednich do podłoża metalowych łączników

80 FS-Squeezer A Mocowanie kołnierza w stropie zawsze od spodu

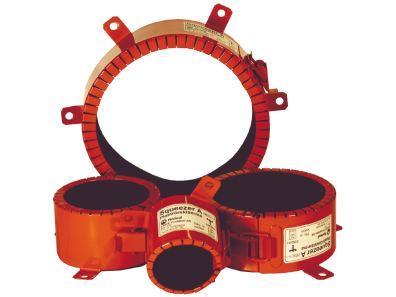

81 Kołnierze Squeezer A

82 Złącza liniowe [dylatacje i szczeliny]

83 SYSTEM ZABEZPIECZENIA ZŁĄCZ LINIOWYCH [DYLATACJE I SZCZELINY] FS-100, FS-1000 ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU silikonowy uszczelniacz FireStop 1000 akrylowy uszczelniacz FireStop 100 kamienna wełna mineralna o min. gęstości 60 kg/m3. ZASTOSOWANIE Rozwiązanie FS-100 lub FS-1000 służy do ogniochronnego uszczelniania w ścianach i/lub stropach złączy liniowych w lub pomiędzy przegrodami typu: ściania wykonana z elementów murowych: z betonu komórkowego, silikatowych, ceramicznych, keramzytobetonowych, z betonu, żelbetu ściana wykonana z płyt gipsowo kartonowych, strop wykonany z płyt zbrojonych z betonu komórkowego, elementów murowych silikatowych oraz ceramicznych, z betonu lub żelbetu.

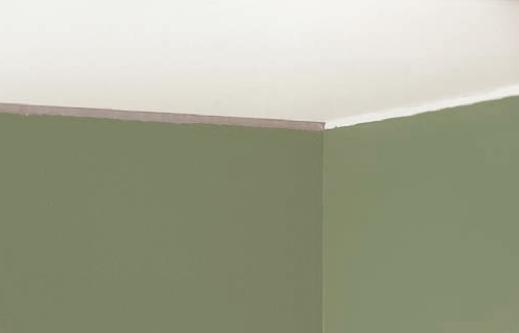

84 SYSTEM ZABEZPIECZENIA ZŁĄCZ LINIOWYCH [DYLATACJE I SZCZELINY] FS-100, FS-1000 FS-100 oraz FS-1000 do uszczelniania złącz liniowych: (w wariancie z użyciem silikonu FisreStop 1000) śrdowisko agresywne, wilgotne, o wysokich temeperaturach, (w wariancie z użyciem silikonu FisreStop 1000) złącza przegród z możliwością przemieszczeń wzajemnych, (w wariancie z użyciem silikonu FisreStop 1000) trwałe i mocne uszczelnienie - dzieje się tak dzięki mocnej konstrukcji warstwowej oraz zewnętrznej powłoce z masy silikonowej, silikon jest materiałem odpornym na najbardziej agresywne czynniki zarówno wewnątrz, jak i na zewnątrz budynków. (w wariancie z użyciem akrylu FisreStop 100) efektywny kosztowo.

85 FS-100, FS 1000 Rzut z góry Rzut z góry min.135mm min.100mm Wypełnić złącze kamienną wełną minerlaną o gęstości min. 60 kg/m³ W zależności od rodzaju przegrody uszczelnić jedno lub obustronnie FireStop 100 lub FireStop 1000 warstwą o grubości min. 12 mm.

86 FS-100, FS 1000 Rzut z boku min.100mm Wypełnić złącze kamienną wełną minerlaną o gęstości min. 60 kg/m³ Uszczelnij jednostronnie od góry FireStop 100 lub FireStop 1000 warstwą o grubości min. 12 mm.

87 SYSTEM ZABEZPIECZENIA ZŁĄCZ LINIOWYCH [DYLATACJE I SZCZELINY] FS-Universal FOG:U ZASTOSOWANIE Rozwiązanie FS-Universal Fog:U służy do uszczelniania złączy liniowych pomiędzy: ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU płyta Universal 1201 (z wełny mineralnej grubości 60 mm i minimalnej gęstość 140 kg/m3 pokryte ogniochronną powłoką Universal KS1) masa silikonowa FireStop 1000 masa akrylowa FireStop 100 farba ogniochronna Universal KS 1 kamienna wełna mineralna o min gęstości min. 60 kg/m3. ścianami wykonanymi z płyt gipsowo-kartonowych, elementów murowych: z betonu komórkowego, silikatowych, ceramicznych, keramzytobetonowych; z betonu, żelbetu a przekryciem dachowym, w którym spodnią powierzchnię tworzy blacha; stropem wykonanym z płyt zbrojonych z betonu komórkowego, betonu lub żelbetu oraz elementów murowych silikatowych i ceramicznych a ścianą, której powierzchnię wewnętrzną tworzy blacha. Uszczelnienie można wykonać za pomocą pomalowanych na gotowo płyt FS-Universal 1201 lub kamiennej wełny mineralnej o gęstości min. 60 kg/m3 pomalowanej jednostronnie farbą Universal KS 1.

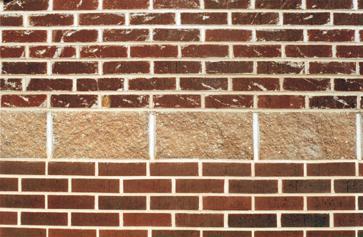

88 SYSTEM ZABEZPIECZENIA ZŁĄCZ LINIOWYCH [DYLATACJE I SZCZELINY] FS-Universal FOG:U FS-Universal FOG:U do uszczelniania złącz liniowych: oferowany w wariancie z gotowo pomalowanymi farbą termopęczniejącą płytami Universal do EI 120 oferowany w wariancie z malowanymi farbą Universal KS 1 na budowie płytami z kamiennej wełny mineralnej - do EI 90

89 FS-Universal FOG:U WARIANT 1 EI 120 WARIANT 2 EI 90 Umieścić docięte płyty Universal 1201 WARIANT 1 Doszczelnić obustronnie wszelkie połączenia kolejnych płyt oraz płyt z przegrodą za pomocą FireStop 100 lub FireStop 1000 Wypełnić złącze kamienną wełną mineralną o gęstości min. 60 kg/m³ - WARIANT 2 Pomalować jednostronnie farbą Universal KS 1 warstwa po wyschnięciu 0,8 mm

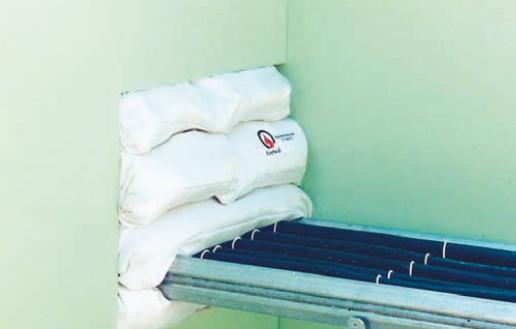

90 Czasowe uszczelnienie ppoż. Poduszki ppoż. Zmniejszenie ryzyka do minimum! W niektórych etapach wznoszenia nowego budynku lub remontu istniejącego istnieje zwiększone zagrożenie pożarowe ze względu na prowadzone prace spawalnicze i podobne przy nie uszczelnionych przepustach. Bardzo skutecznym sposobem przeciwdziałania niebezpieczeństwu rozprzestrzenienia się pożaru jest zastosowanie czasowych uszczelnień w postaci poduszek ppoż. Poduszki ppoż. FireSeal, dostępne w dwóch wielkościach, dają się łatwo umieścić w przepustach wokół znajdujących się w nich elementów, i równie łatwo daje się zdemontować. Poduszki nadają się też idealnie do miejsc, gdzie w przepustach często wprowadzane są zmiany. Poduszki wykonane są z mocnej i odpornej tkaniny z włókna szklanego i wypełnione wełną mineralną.

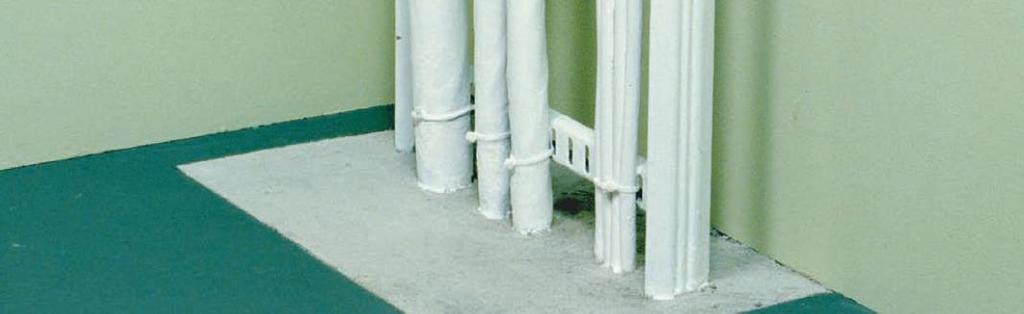

91 Universal KS 1 pęczniejąca po wpływem temperatury farba ppoż. OPIS PRODUKTU Universal KS 1 jest białą farbą na bazie octanu poliwinylu, pozbawioną rozpuszczalnika, o właściwościach ppoż., która rozszerza się pod wpływem wysokiej temperatury. Farba jest bezwonna i można ją rozcieńczać wodą. Farba Universal KS 1 nie posiada własności higroskopijnych, dlatego nie potrzebuje ochronnej warstwy lakieru. W wysokiej temperaturze farba Universal KS 1 zwiększa objętość, tworząc grubą warstwę izolującą, skutecznie chroniącą podłoże przed wysoką temperaturą. OBSZAR ZASTOSOWAŃ Farba Universal KS 1 przeznaczona jest do malowania pojedynczych przewodów elektrycznych lub wiązek przewodów wewnątrz budynku w celu przeciwdziałania zapłonowi i rozprzestrzenianiu się pożaru za pośrednictwem materiału izolacyjnego. Zdolność przeciwdziałania zapłonowi oraz powstrzymania rozprzestrzeniania się pożaru poprzez instalację elektryczną utrzymuje się przez 30 minut. Universal KS 1 farba termopęczniejąca służy do wykonywania izolacji kabli zabezpieczanych systemami: FS-Flex C, FS-Flex D, FS-Universal, FS-Standard. Stosowana również do wykonywania uszczelnień złącz liniowych (dylatacje i szczeliny) w systemie FS-Universal FOG:U

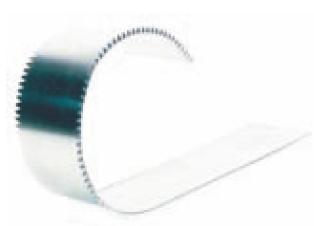

92 Obręcz zabezpieczająca Stosplåt Opis Stosplåt to pas blachy z zagiętymi pod kątem skrzydełkami. Blachę można łatwo docinać ręcznymi nożycami do blachy. Pas blachy należy zwinąć w obręcz, którą montuje się w otworze. Następnie należy po obydwu stronach pod felcowaniem nałożyć warstwę ognioodpornej masy silikonowej FireStop 3000 lub masy akrylowej FireStop 400, jeszcze zanim utworzona tuleja zostanie osadzona w przepuście. Zastosowanie Stosplåt - do stosowania w ścianach z płyt gipsowych oraz z elementów murowych drążonych (tzw. cegła dziurawka) jako wzmocnienie i oparcie dla wypełnienia uszczelnienia ppoż. Zapobiega opadaniu elementów systemów FireSeal (płyty, włóknina) w głąb przegrody.

93

94 SPECYFIKACJA OTWORÓW USZCZELNIENIA PPOŻ. PROJEKT: Położenie Pomieszczenie / Poziom Wymiary (mm) Nr uszczelnienia Likwidacja/ Nowy Położ. Ściana/ Strop System uszczelnienia Klasa ochrony ppoż. Uwagi Sporządził:..Data:..Zamówił: Data:...

95 INSTALACJA FS-UNIVERSAL

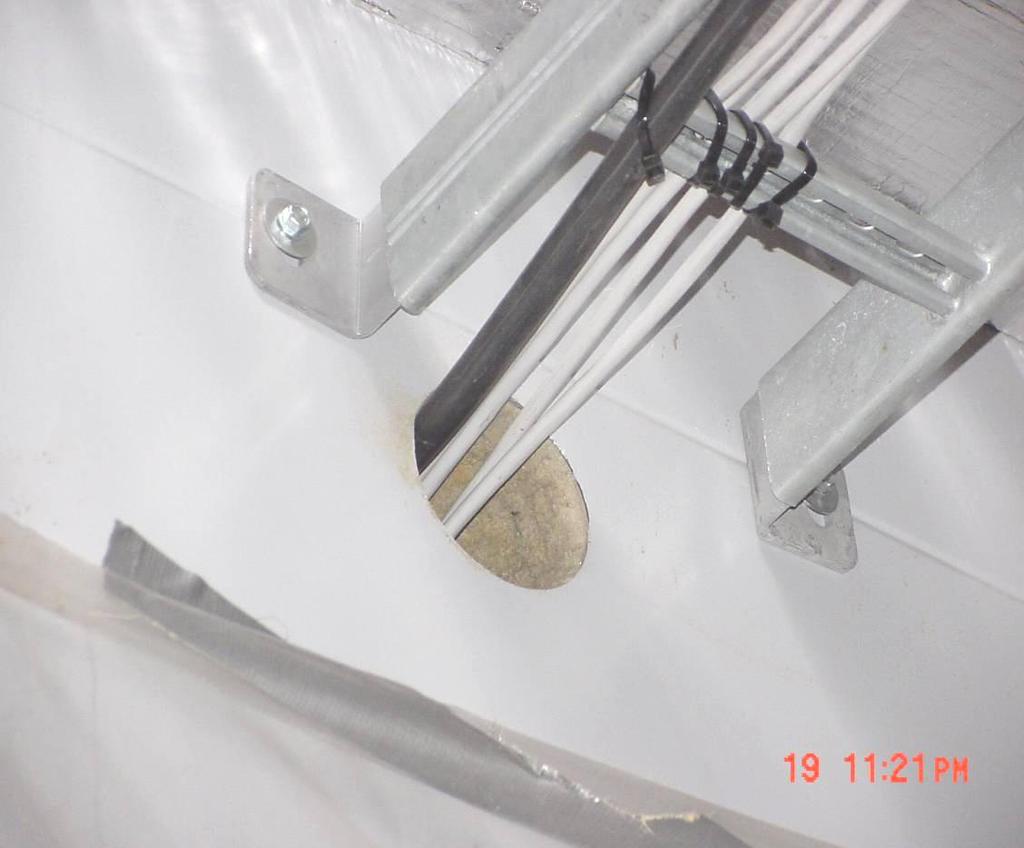

96 FS-FLEX D

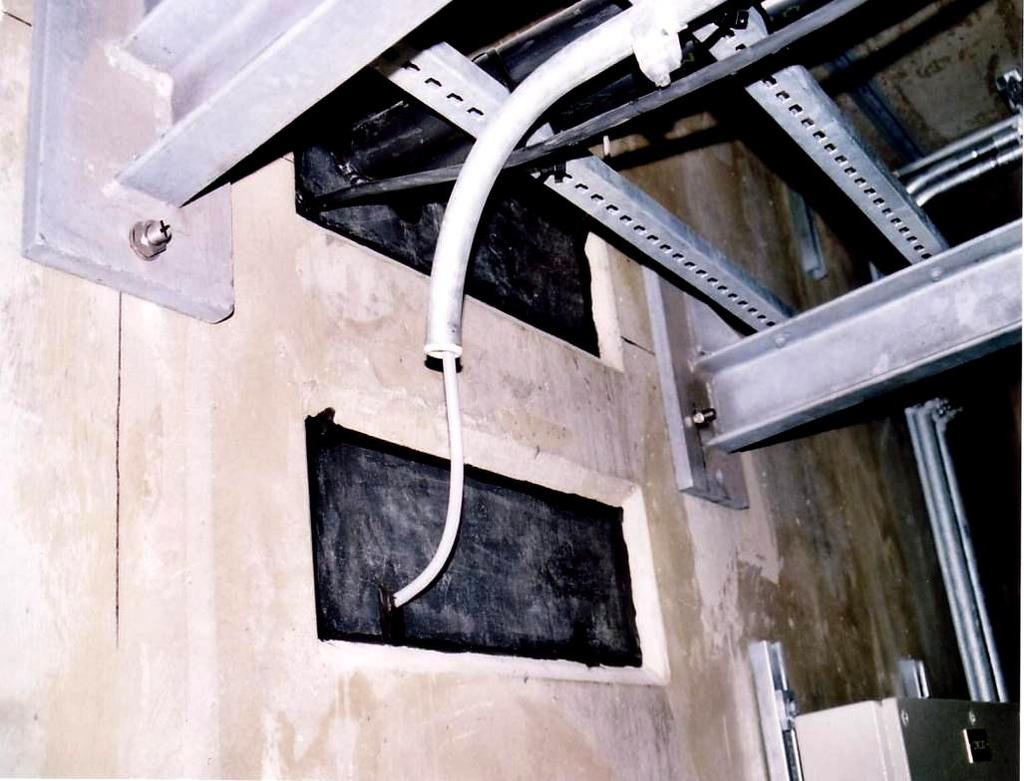

97 INSTALACJA FS-FLEX C

98 INSTALACJA FS-FLEX C

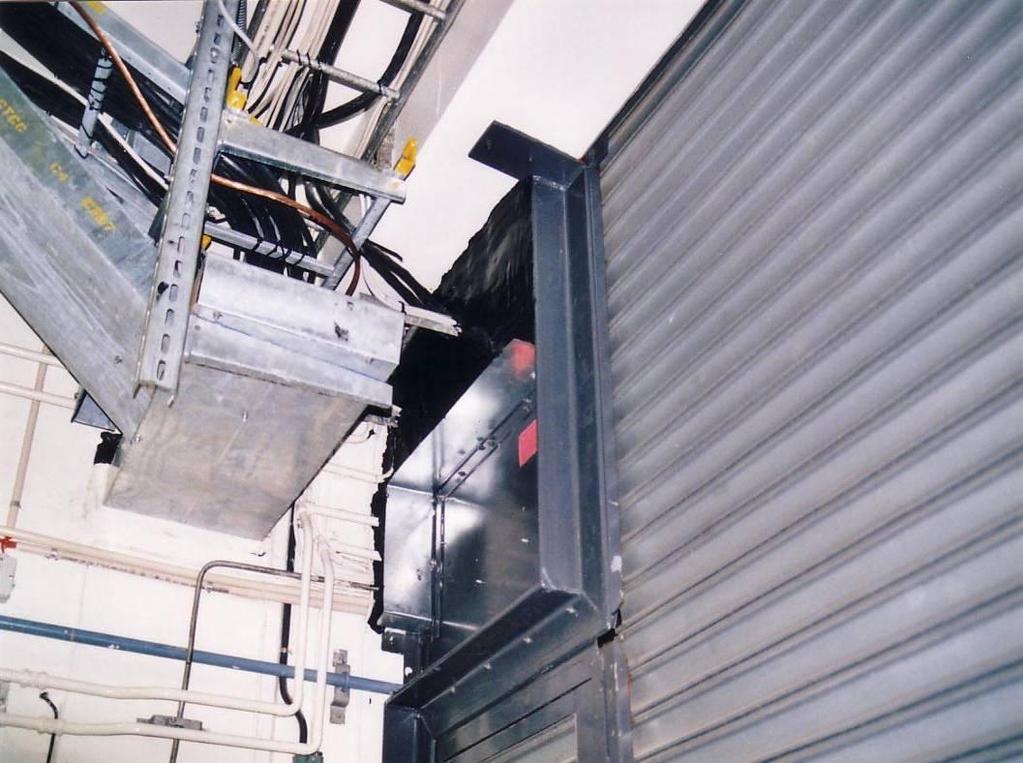

99 INSTALACJA FS-FLEX D

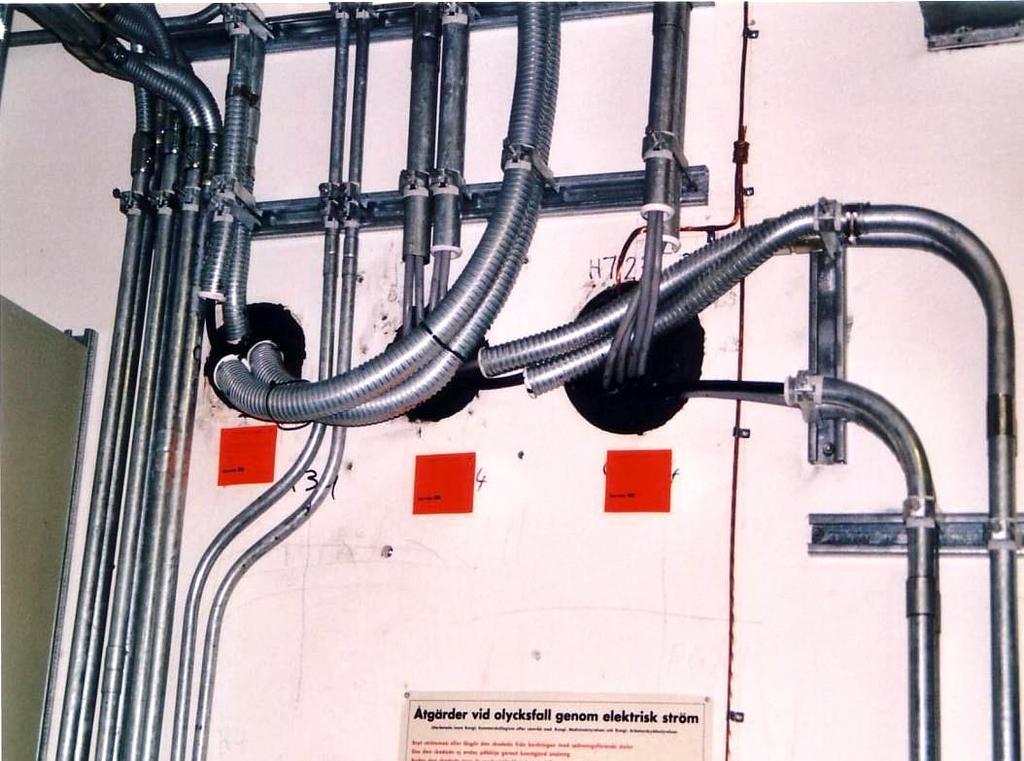

100 INSTALACJA FS-FLEX D

101 INSTALACJA FS-FLEX D

102 INSTALACJA FS-FLEX D

103 INSTALACJA FS-STANDARD
