1 WASTE WATER Solutions WASTE WATER Solutions Technologia w ochronie środowiska

2

3 WASTE WATER Solutions WASTE WATER Solutions Worldwide HUBER SE jest znanym na całym świecie przedsiębiorstwem, działającym w dziedzinie oczyszczania ścieków i przeróbki osadów. W głównej siedzibie firmy w Berching (Niemcy) 600 pracowników projektuje i tworzy rozwiązania systemowe dla gospodarki komunalnej i przemysłowej. Pracują oni nad poprawą jakości wody. Założona przed ponad 175 laty firma, we współpracy ze swoimi przedstawicielstwami, wspiera swoich klientów w około 60 krajach, dostarczając innowacyjną technikę i szeroką wiedzę w zakresie uzdatniania wody, oczyszczania ścieków i przeróbki osadów. To rodzinne przedsiębiorstwo dysponuje doskonale wykształconymi pracownikami, a także najnowszymi metodami projektowania i produkcji. Wyprodukowane w głównej siedzibie urządzenia są dystrybuowane na całym świecie. Przedsiębiorstwo HUBER stawia na jakość i dlatego już od dziesięcioleci jako materiału do produkcji używa wyłącznie stali nierdzewnej. Firma posiada długoletnie doświadczenie w produkcji wyrobów ze stali nierdzewnej dla branży wodociągowokanalizacyjnej. Dzięki stałemu udoskonalaniu istniejących produktów oraz opracowywaniu wciąż nowych technologii, HUBER SE oferuje wszechstronną paletę produktów w dziedzinie oczyszczania wody do zastosowania na całym rynku światowym. Niniejsza broszura dostarcza wstępnych informacji na temat urządzeń, wytwarzanych w firmie HUBER SE oraz możliwości ich zastosowania. Więcej informacji znajdziecie Państwo na stronie lub Zapraszamy również do bezpośredniego kontaktu z naszymi doradcami technicznymi. 3

4 Program produkcji Mechaniczne oczyszczanie Sita o różnych prześwitach dla każdego przepływu i dowolnych wymagań instalacji Mikro sita Sita umożliwiające realizację nowych koncepcji oczyszczania ścieków Filtracja i ultrafiltracja Nowe zaawansowane oczyszczanie ścieków Obróbka skratek Optymalna obróbka skratek Separacja piasku Zaawansowane sposoby oczyszczania piasku Obróbka piasku Zaawansowane sposoby oczyszczania piasku - umożliwiające ponowne użycie piasku zamiast kosztownego usuwania Oczyszczanie wód deszczowych Urządzenia do zastosowania w kanalizacji ogólnospławnej i rozdzielczej Wykorzystanie ścieków do ogrzewania i chłodzenia Ścieki jako źródło energii dla ogrzewania i chłodzenia budynków Przeróbka osadów Efektywne procesy termiczne procesy do zoptymalizowanej przeróbki osadów komunalnych i przemysłowych

5 WASTE WATER Solutions Mechaniczna przeróbka osadów Rozwiązania zagospodarowania osadu pod indywidualne potrzeby klienta poprzez mechaniczne oddzielenie zanieczyszczeń, zagęszczanie, odwadnianie Termiczne suszenie osadów i utylizacja Koncepcja energooszczędnego suszenia i wykorzystania odwodnionego osadu dostosowane do szczególnych wymagań klienta Technologie membranowe / MBR / odzysk wody Bioreaktory membranowe na różne wydajności Technologie HUBER odzysku wody i energii IInnowacyjne rozwiązania w budynkach mieszkalnych Rozwiązania dla przemysłu Wykorzystanie sprawdzonych produktów produktów firmy HUBER w przemyśle Stal nierdzewna - części wyposażenia Różnorodna paleta produktów ze stali nierdzewnej do wodociągów i kanalizacji Globalny Serwis przez całą żywotność produktów Firmowy serwis na całym świecie optymalizacja procesów

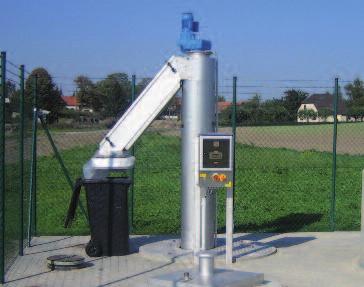

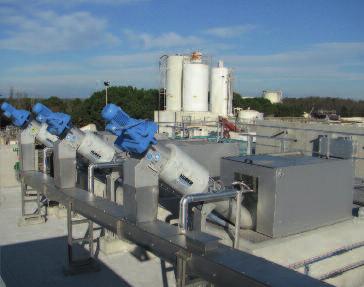

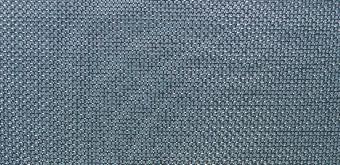

6 Mechaniczne oczyszczanie ścieków Kraty i sita do szerokiego zakresu zastosowań SPierwszym etapem oczyszczania ścieków komunalnych i przemysłowych jest wstępne oczyszczanie mechaniczne. Zawarte w dopływających ściekach większe zanieczyszczenia stałe muszą być usuwane, aby wyeliminować uszkodzenia i zakłócenia przy następnych stopniach oczyszczania. Części pływające ścieków zostają odseparowane przez sita i kraty o różnej wielkości prześwitów (lub średnic oczek). Cząstki te zostaną odprowadzone do dalszej obróbki. Wykorzystując patent ROTAMAT (oddzielanie płukanie transportowanie odwadnianie w jednym urządzeniu) rodzina urządzeń została rozwinięta i wprowadzona na światowy rynek oczyszczalni ścieków. W ostatnich latach do rodziny produktów dołączyły kraty schodkowe STEP SCREEN i kraty typu MAX. Dzięki tak różnorodnym systemom możemy zaproponować właściwe rozwiązanie dla: każdej sytuacji zabudowy każdej wielkości przepływu każdej szerokości prześwitu/średnicy oczek Krata rzadka Krata gęsta Zawinięta siatka Siatka gięta Krata z prostokątną siatką 6

7 WASTE WATER Solutions Mechaniczne oczyszczanie ścieków UlWprowadzenie gęstych sit stworzyło nowe zastosowania Dalsze udoskonalenia konstrukcji sit w celu oddzielania najdrobniejszych cząsteczek stworzyło nowe możliwości oczyszczania ścieków. W biologicznym oczyszczaniu ścieków wzrasta zastosowanie membran w procesach osadu czynnego. Aby takie urządzenia działały bezusterkowo należy wcześniej oddzielić włosy i włókna ze ścieków. Gęste sita stosuje się w przypadkach odprowadzania ścieków bezpośrednio do naturalnego akwenu. Często surowe ścieki są tylko mechanicznie oczyszczane przed wprowadzeniem do rzek i mórz. I dlatego w takim przypadku duże znaczenie ma jak największe zredukowanie ładunku BZT i ChZT w odprowadzanych ściekach w celu ochrony naturalnych odbiorników, jeżeli ich zdolność do samooczyszczania jest niewystarczająca. Dzięki gęstym sitom wszystkie nierozkładające się zanieczyszczenia z artykułów higienicznych i z tworzywa sztucznego,mogą zostać usunięte ze ścieków. Przez zastosowanie tej technologii można przy minimalnych środkach finansowych przyczynić się do ochrony środowiska. Dla zwiększenia efektu oczyszczenia można przed cedzeniem dodać środki strącające i flokujące. Spowoduje to, że zawarte w ściekach rozpuszczone jak i bardzo drobne zanieczyszczenia zmieniają formę na większe cząstki, które zostają zatrzymane na gęstym sicie. Dzięki temu można uzyskać redukcję zanieczyszczeń odsączalnych do 95%, redukcję wartości BZT/ChZT o 65%, redukcję fosforu o 60%. Dla wielu regionów świata, gdzie nie ma żadnej oczyszczalni ścieków lub jest ich za mało, można dzięki zastosowaniu gęstego sita zrobić pierwszy krok w dziedzinie ochrony środowiska. 7

8 Mechaniczne oczyszczanie ścieków HUBER TrashMax Krata rzadka wysoko wydajna krata zgrzebłowa efektywne i wygodne czyszczenie rusztu gwarantujące prawidłową eksploatację usuwanie materiału grubozarnistego szerokość prześwitów > 20 mm Solidna krata rzadka do usuwania materiału gruboziarnistego HUBER TrashMax HUBER Krata zgrzebłowa RakeMax bardzo wysoka wydajność wynoszenia skratek niskie straty hydrauliczne niewysoka zabudowa powyżej poziomu niwy, także przy głębokich kanałach szerokość prześwitów 1 mm Krata HUBER RakeMax masywna i niezawodna 8

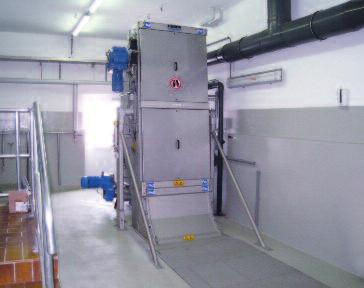

9 WASTE WATER Solutions Mechaniczne oczyszczanie ścieków HUBER Multi-Rake Bar Screen RakeMax -hf połączenie zalet wysokiej wydajności wynoszenia skratek i niskich strat hydraulicznych zmienny kąt instalacji części cędzącej zrzutu skratek szerokość prześwitów 1 mm HUBER Krata RakeMax -hf łączy zalety wysokiej wydajności wynoszenia skratek i niskich strat hydraulicznych HUBER Krata taśmowa EscaMax ruchome elementy z blachy perforowanej zapewniają wysoki stopień oczyszczania ścieków zwarta budowa ława do zabudowy w istniejących kanałach optymalna do głębokich kanałów z wysokim zwierciadłem ścieków średnica oczek 3,5 mm Krata HUBER EscaMax uniwersalne zastosowanie 9

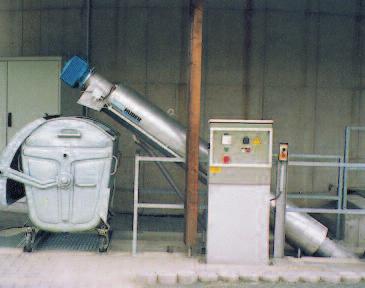

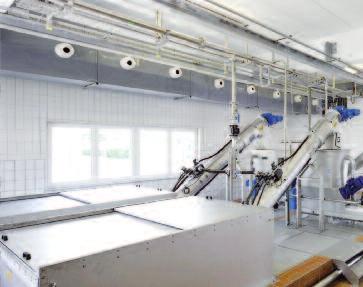

10 Mechaniczne oczyszczanie ścieków HUBER Krata gęsta ROTAMAT Ro 1 oddzielanie, płukanie, sprasowanie i transport w jednym urządzeniu zintegrowana prasa skratek zintegrowane płukanie skratek (IRGA) mechaniczne oczyszczanie kraty przez obiegowy grzebień kraty szerokość prześwitów 6 mm HUBER Krata gęsta Ro 1 ROTAMAT do zabudowy w kanale lub w zbiorniku HUBER Sito bębnowe ROTAMAT Ro 2 / RPPS oddzielanie, płukanie, sprasowanie i transport skratek w jednym urządzeniu zintegrowana prasa skratek zintegrowane płukanie skratek (IRGA) kosz sita ze szczelinami lub z blachy perforowanej HUBER Sito Ro 2 ROTAMAT, kosz sita o śred. do 3 m 10

11 WASTE WATER Solutions Mechaniczne oczyszczanie ścieków HUBER Perforated Plate Screen ROTAMAT STAR Usuwa włosy i włókna chroni membrany filtracyjne odcieku Usuwa skratki, transportuje płucze, odwadnia i prasuje Zwiększona wydajność poprzez zwiększoną powierzhnię realizowaną z pomocą zwiniętej siatki Wysoka efektywność separacji Siatka 1 / 1.5 / 2 mm HUBER Perforated Plate Screen ROTAMAT STAR zabezpieczający systemy filtracji membranowej HUBER Mikrosito Ro 9 ROTAMAT oddzielanie, płukanie, sprasowanie i transport w jednym urządzeniu zintegrowana prasa skratek zintegrowane płukanie skratek (IRGA) XL-wersja z wydłużonym koszem sita dla dużych przepływów Economy - wersja Ro 9Ec bez przemywania i prasowania skratek szerokość prześwitów: 0,5 6 mm średnica oczek 1-6 mm HUBER ROTAMAT Sito Ro 9, korzystne cenowo rozwiązania dla małych ilości ścieków 11

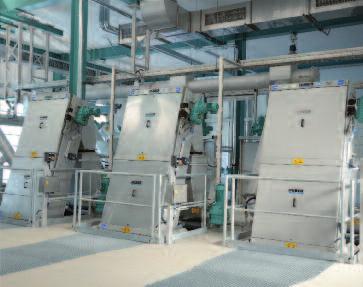

12 Mechaniczne oczyszczanie ścieków HUBER Krata schodkowa STEP SCREEN SSF wysoka wydajność oddzielania i wynoszenia skratek wysoka efektywność możliwość zabudowy w istniejącym kanale możliwość wynoszenia skratek z warstwy przydennej szerokość prześwitów 3 lub 6 mm HUBER Krata Drobna STEP SCREEN SSF krata schodkowa STEP SCREEN HUBER Fine Screen krata Schodkowa STEP SCREEN SSV wysoka wydajność oddzielania i wynoszenia skratek wysoka efektywność możliwość zabudowy w istniejącym kanale możliwość wynoszenia skratek z warstwy przydennej szerokość prześwitów 3 lub 6 mm HUBER Krata Schodkowa Fine Screen STEP SCREEN SSV tz ulepszonym STEP SCREEN 12

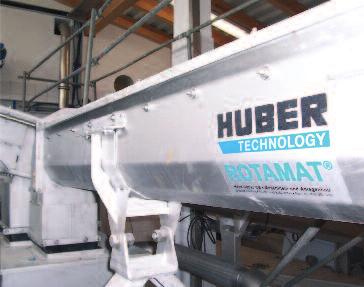

13 WASTE WATER Solutions Mechaniczne oczyszczanie ścieków HUBER ROTAMAT Stacja zlewcza Ro 3 HUBER C stacja zlewcza Ro 3.3 urządzenie eksploatowane na całym świecie w setkach instalacji Wraz z solidn sitem drobnym ROTAMAT mechaniczne oczyszczanie ścieków i osadów fekalnych z kratą Ro 1 lub sitem Ro 9 zintegrowana prasa skratek zintegrowane płukanie skratek (IRGA) opcjonalnie wersja Ro 3.3 zintegrowana z piaskownikiem zintegrowana prasa skratek zintegrowane płukanie skratek (IRGA) opcjonalnie wersja ROTAMAT Ro 3.3 zintegrowana z piaskownikiem HUBER Transporter Ślimakowy ROTAMAT Ro8 / Ro8 T dostosowany do danej ilości transportowanego medium jak i rozwiązania projektowego w obudowie rurowej (Ro 8) lub w obudowie korytowej (Ro 8 T) całkowicie hermetyczne i bezwonne urządzenie HUBER transporter ślimakowy Ro8/Ro8T ROTAMAT dla różnych rozwiązań i wszelkich instalacji 13

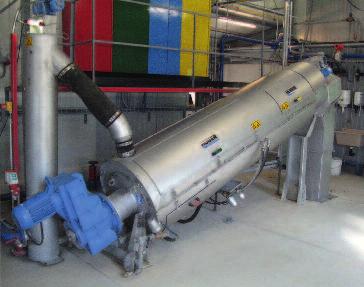

14 Mechaniczne oczyszczanie ścieków HUBER Sito Membranowe ROTAMAT RoMem Pro do usuwania materiałów włóknistych i włosów pod prąd w reaktorze membranowym Redukcja BZT i ChZT Bezpieczny transport skratek idealne do zabudowania w istniejącym kanale oddzielanie, sprasowanie, transport i odwadnianie skratek w jednym urządzeniu wielkość oczek 0,75 mm HUBER Sito Membranowe ROTAMAT RoMem do usuwania włosów i materiałów włóknistych HUBER Sito Bębnowe Drum Screen RoMesh RoMesh daje możliwość zdefiniowania stopnia separacji oddzielenie włosów, włokien i drobnej zawiesiny redukcja parametrów ChZT/BZT w odpływach burzowych zwiększenie efektu oczyszczania przez dodanie środków strącających i flotujących wielkość oczek: 0,2-1,0 mm średnica otworów: 2 6 mm HUBER Sito Bębnowe Drum Screen RoMesh do usuwania najdrobniejszych cząstek 14

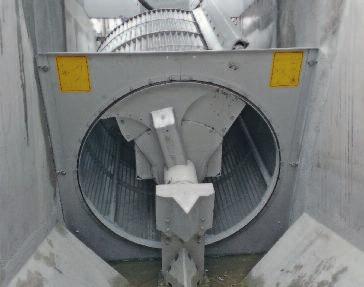

15 WASTE WATER Solutions Mechaniczne oczyszczanie ścieków HUBER Sito Bębnowe LIQUID usuwanie włosów i włókien aby zapobiec ich przedostaniu się do następnych urządzeń w ciągu redukcja parametrów ChZT/BZT przed wprowadzeniem odcieku do rzek i morza Redukuje ładunek zanieczyszczeń biologicznych w oczyszczalni bez konieczności wstępnego oczyszczania Usuwa algi z wód powierrzchniowych Dostępne siatki w zakresie mm HUBER Sito Bębnowe Drum Screen LIQUID HUBER Sito Bębnowe Perforated Plate Screen ROTAMAT STAR liquid Usuwa włosy i włókna chroni membrany filtracyjne odcieku Zwiększenie wydajności poprzez powiększenie efektywnej powierzchni sita za pomocą zagięcia blach Optymalizacja działania za pomocą transportu grawitacyjnego Zewnętrzna obróbka skratek, n.p w prasopłuczce HUBER Wash Press WAP. Wielkość oczek 1 / 1.5 / 2 mm HUBER Sito Bębnowe Perforated Plate Screen ROTAMAT STAR zabezpieczający systemy filtracji membranowej 15

16 Filtracja i Mikro-filtracja Ze względu na wzrost wymagań dotyczących jakości ścieków z oczyszczalni - zarówno do bezpośredniego i pośredniego zrzutu - operatorzy zakładów komunalnych i przemysłowych są zmuszeni do wykonania dodatkowych czynności w ich przetwarzaniu w celu zapewnienia wymaganej normy jakościowej. HUBER Sandfilter CONTIFLOW i Huber Disc Filtr RoDisc są efektywnym kosztowo rozwiązaniem zapewniającym spełnienie norm ścieków w różnych ich zastosowaniach. Filtracja piasku HUBER Sandfilter CONTIFLOW jest oparty o gębokie złoże piasku przepływem w przeciwprądzie co zapewnia ciągłe oczyszczanie złoża filtra bez konieczności jego płukania i przerwania procesu filtracji. CONTIFLOW dostępny jest w zbiorniku ze stali nierdzewnej, lub w betonowym. Jego modułowa konstrukcja zapewnia optymalny proces dla różnych przepływów. Filtr Piaskowy Sandfilter również stosowane jako reaktor redukcji substancji biologicznych. Chemical eliminacja fosfory za pośrednictwem wytrącania cząstek Środki strącające, takie jak sole żelaza lub glinu, można dozować bezpośrednio do filtra i w następstwie przekształcać związki fosforu w fosforany. Są one pzatrzymywane w złożu piasku i odprowadzane razem z wodą płuczącą. Redukcja azotu za pośrednictwem denitrifikacji Modernizacja oczyszczalni ścieków jest głównym obszarem zastosowania procesu denitrifkacji w filtrze piasku.. Ze względu na wzrost biomasy na powierzchniach ziaren piasku azotany zawarte w nadawie są przekształca e w gazowy azot. Disc Filter - Filtr Talerzowy HUBER Disc Filter RoDisc jest systemem filtracji grawitacyjnego przepływu i składa się z pionowych 35 dysków, które są umieszczone na poziomym wale. Do 65% powierzchni płyty zanurza się w filtracie. ŚPrzepływ nastepuje od wewnątrz na zewnątrz. Huber RoDisc jest często wykorzystywany do separacji drobnego materiału zawieszonego w biologicznie oczyszczonych ściekach komunalnych i przemysłowych, zwłaszcza osadniki gdy wtórne działają niewystarczająco, ponieważ są one zbyt małe i lub gdy osiadanie osadu czynnego jest za słabe. Typowe zastosowania jednostek RoDisc : Zatrzymywanie cząstek stałych z wtórnego osadnika ścieków Zmniejszenie mikrozanieczyszczeń w połączeniu ze sproszkowanym węglem aktywnego (PAC) Filtracja wstępna w odzyskiwaniu wody pitnej z wód powierzchniowych wraz z dezynfekcją UV. 16

17 WASTE WATER Solutions Filtracja i Mikro-filtracja HUBER MIKROSITO RoDisc mikrooczyszczanie dla solidnego usuwania drobnej zawiesiny Usuwanie węgla aktywowanego w czego następstwie redukcja śladowych mikrozanieczyszczeń Redukcja filtrowalnych cząstek i BZT/ChZT w odcieku Niskie straty hydrauliczne obniżenie opłat za odprowadzanie ścieków wydajność do 2000 m 3 /h i wielkość oczek 2 µm HUBER Mikrosito RoDisc z 35 dyskami w jednym urządzeniu HUBER Filtr Piaskowy Sandfilter CONTIFLOW Wysoka redukcja komponentów biologicznych poprzez eliminację fosforanów i azotanów. Usuwanie sproszkowanego węgla aktywnego Konstrukcja modułowa umożliwia łatwe dopasowanie do wielkości przepływu. Filtry nie wymagają zbiorników wody płuczącej i skomplikowanych systemów płukania Wysoka efektywność i dokładność procesu HUBER Filtr Piaskowy Sandfilter CONTIFLOW, w wykonaniu ze stali nierdzewnej 17

18 Obróbka skratek Zanieczyszczenia zatrzymywane na kratach lub sitach zwane są skratkami. W skład skratek wchodzą przede wszystkim odpady domowe, fekalia, papier i zanieczyszczenia mineralne. Ilość skratek zależy od szerokości prześwitu lub średnicy oczek w kratach/sitach, systemu kanalizacji i podłączonych do systemu przepompowni ścieków. Zawartość suchej masy w skratkach ze ścieków komunalnych waha się w zależności od typu kraty/sita między %. Zanieczyszczenia organiczne w skratkach stanowią średnio ok. 90% zawartości suchej masy (sm). Skratki z uwagi na bardzo dużą zawartość wody i nieestetyczny wygląd powinny być odpowiednio oczyszczone przed końcowym odprowadzeniem. Najlepszym sposobem ich wstępnej obróbki jest przepłukiwanie w prasopłuczkach. Przez dodanie wody płuczącej zostaną wypłukane ze skratek fekalia i zawiesina organiczna, dzięki czemu obciążenia BZT5 wzrośnie o 6% na dopływie do biologicznego stopnia oczyszczania. Po wypłukaniu skratki zostaną sprasowane, tak, że zawartość wody w wypłukanych skratkach zostanie znacznie zredukowana. Ustalono, że wypłukanie fekalii ma znaczący wpływ na poprawienie efektu odwodnienia skratek. W zależności od procesu płukania i technologii prasowania można osiągnąć redukcję ciężaru i objętości skratek nawet do 80%, a to ma znaczący wpływ na zmniejszenie kosztów opłat za odprowadzenie skratek. Niewypłukane skratki Wypłukane skratki 18

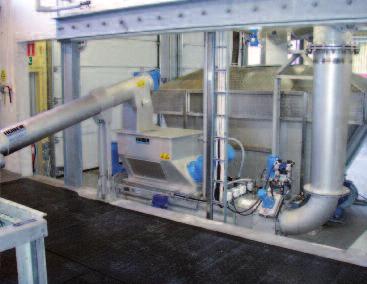

19 WASTE WATER Solutions Obróbka skratek HUBER Prasopłuczka skratek WAP odpowiednia dla szerokich zastosowań zdolność odwodnienia do 45% s.m. zdolność przepływu do 12 m 3 /h wykonanie ze stali nierdzewnej HUBER Prsopłuczka skratek Wash Press WAP izainstalowana za HUBER Kratą Schodkową Fine Screen STEP SCREEN HUBER Wash Press WAP HP z automatycznie regulowanym dociskającym stożkiem prasującym sterowanie naciskiem zdolność odwodnienia do 55% s.m. masywna konstrukcja minimalne zużycie części przez zastosawanie materiału z twardych stopów idealny dla ponownego płukania skratek HUBER Prasopłuczka Skratek Wash Press WAP HP: Optymalny nacisk zapewnia stałą wysoką wartość s.m. 19

20 Obróbka skratek HUBER Prasopłuczka Skratek Wash Press WAP SL z turbulentnym płukaniem skratek optymalny stopień wypłukania zalecana także do obróbki pływających zanieczyszczeń z rynien zbiorczych zdolność odwodnienia do 50% s.m. wysoka redukcja BZT 5 jakość przepłukanych skratek:< 20 mg BZT 5 / g sm HUBER Prasopłuczka skratek WAP/SL o wysokim stopniu wypłukiwania HUBER Prasopłuczka Skratek Screenings Wash Press WAP SL HP Z automatycznie regulowanym dociskającym stożkiem prasującym Zdolność odwodnienia do 60 % s.m. Redukcja masy do 85 % Increased thermal value Obniżka kosztów składowania skratek do 75% HUBER Prasopłuczka Skratek Wash Press WAP SL HP: Optymalny nacisk zapewnia stałą wysoką wartość s.m. 20

21 WASTE WATER Solutions Obróbka skratek HUBER Prasopłuczka Wash Press WAP liquid Prasopłuczka do odwadniania/prasowania małych cząstek Rozłaczana płyta perforowana zapewnia optymalną obsługę Efekt odwadniania do 35% SM Zapewnia optymalne odwodnienie z HUBER Drun Screen LIQUID HUBER Wash Press WAP liquid w zbiorniku odwadniającym zapewnia dokładną separację HUBER Prasopłuczka skratek WAP L z rynną spłukiwaną wypłukanie, odwodnienie i sprswoanie skratek stopień wypłukania do 45 % wydajność do 12 m³/h indywidualne dopasowanie instalacji długość rynny do 40 m HUBER Prasopłuczka Skratek Wash Press WAP L wz runną spłukiwaną Optymalne odwadnianie skratek 21

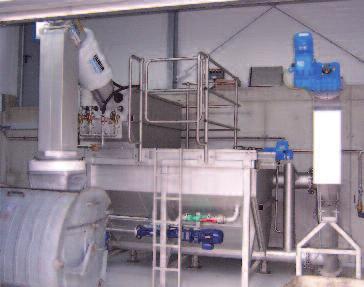

22 Separacja piasku Dla prawidłowej pracy urządzeń w oczyszczalniach ścieków wymagane jest oddzielenie piasku i innych zanieczyszczeń (ok. 60l/1000m 3 ścieków) od zdolnych do fermentacji, związków organicznych. Proces wyłapywania piasku zabezpiecza eksploatację oczyszczalni przed zapiaszczeniem (zbiorniki osadu czynnego i wieże fermentacyjne), podwyższoną ścieralnością części (pompy, mieszadła) i zapychaniem przepływów (leje spustowe, przewody). Oprócz tego zmniejsza się ścieranie materiałów w różnych innych urządzeniach. Celem separacji jest zatrzymanie piasku i zanieczyszczeń nieorganicznych do wielkości ziaren 0,2 mm. Do odpiaszczenia ścieków stosuje się piaskowniki, które w zależności od konstrukcji i założeń technicznych można podzielić na poziome, radialne i radialne z mieszadłem typu Vortex. Proces oddzielania piasku w zależności od typu przebiega na zasadzie siły ciężkości (w piaskownikach poziomych) lub siły odśrodkowej (w piaskownikach radialnych i Vortex). Do usuwania piasku w piaskownikach poziomych stosuje się najczęściej zgarniacze łopatkowe lub transportery ślimakowe. Dalej piasek usuwany jest za pomocą pompy/seperatora piasku lub przez zintegrowany z piaskownikiem ślimakowym seperator piasku. Aby zapobiec zjawisku opadania piasku wraz z osadem organicznym, w osadnikach poziomych powietrze jest odprowadzane wzdłuż jednego boku, powoduje to cyrkulację ścieków i unoszenie lekkich części organicznych. Równocześnie pęcherzyki powietrza wywołują flotację tłuszczy. Wymiary piaskowników napowietrzanych oblicza się wg Kalbskofa określając czas przepływu ścieków w piaskowniku. Jednakże napowietrzanie nie zapewnia całkowitego oddzielenia piasku od zanieczyszczeń organicznych, to jedynie można uzyskać w dobrze funkcjonującej płuczce piasku. 22

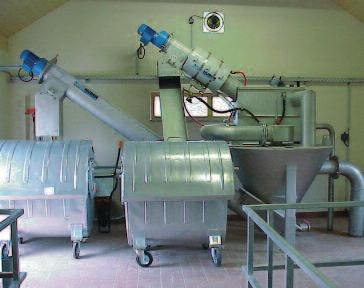

23 WASTE WATER Solutions Separacja piasku HUBER Zblokowane urządzeni Complete Plant ROTAMAT Ro5 krata lub sito o prześwitach 0,5 10 mm napowietrzany piaskownik o zdolności zatrzymania piasku o średnicy 0,20-0,25 mm w 90% wielkość przepływu do 300 l/s opcjonalnie można wykonać tylko piaskownik poziomy wariantowo jako lamelowy seperator o przepływie krzyżowym opcjonalnie w wersji z napowietrzaniem i/lub łapaczem tłuszczu HUBER Zblokowane Urządzenie ROTAMAT Ro5 Zblokowane urządzenie do mechanicznego oczyszczanie ścieków HUBER Zblokowane urządzenie ROTAMAT Ro5 HD z sitem o prześwitach 0,5-10mm separacja piasku 95% / 0,2-0,25mm z napowietrzaniem i łapaczem tłuszczu zabudowa nie wymaga dużego pomieszczenia wielkość przepływu do 150 l/s zintegrowany awaryjny by-pass HUBER Complete Plant ROTAMAT Ro5 HD Ro 5HD Zblokowane urządzenie ze zmiennym kierunkiem przepływu ścieków Hydro-Duct 23

24 Separacja piasku HUBER Coanda Complete Plant ROTAMAT Ro5 C oddzielenie drobnych zanieczyszczeń stałych, obróbka skratek, zatrzymanie i separacja piasku w jednym urządzeniu zintegrowane płukanie piasku (opcja) minimalna powierzchnia zabudowy kompaktowe, całkowicie zamknięte urządzenie wielkość przepływu do 25l/s Zblokowane urządzenie do mechanicznego oczyszczania ścieków dla małych oczyszczalni ścieków HUBER ROTAMAT Zblokowane urządzeniez zintegrowaną płuczka piasku kompletne oczyszczanie mechaniczne w jednym, kompaktowym urządzeniu inowacyjne płukanie piasku płuczka piasku łatwo zintegrowana ze wszystkimi napowietrzanymi sitopiaskownikami części organiczne w wypłukanym piasku < 3 % niskie zyżycie wody obniżenie kosztów składowania kompaktowe, całkowicie zamknięte urządzenie Płuczka piasku zintegrowana z piaskownikiem 24

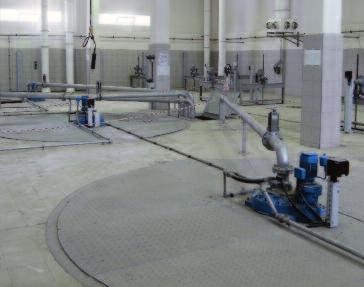

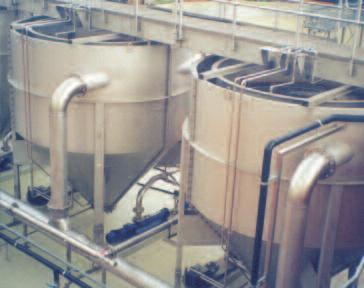

25 WASTE WATER Solutions Separacja piasku HUBER Piaskownik wirowy Circular Grit Trap HRSF konstrukcja w zbiorniku stalowym lub do zabudowy w betonie wysoka zdolność oddzielania piasku przez rotacyjny przepływ ścieków wysoka separacja piasku 95 %/0.20 mm mała powierzchnia zabudowy możliwa opcja z łapaczem tłuszczu wielkość przepływu do 140 l/s Para piaskowników HUBER Circular Grit Trap HRSF HUBER Piaskownik radialny VORMAX HUBER Piaskownik radialny VORMAX konstrukcja do zabudowy w betonie wysoka zdolność oddzielania piasku przez rotacyjny przepływ ścieków wielkość przepływu do 3000 l/s mała powierzchnia zabudowy wlot i wylot może być przesunięty o 270 lub 360 aby zapewnić maksymalną długość przepływu wewnątrz piaskownika niskie straty hydrauliczne Usuwanie skratek pompą podciśnieniową Sztywny napęd mieszadła za pomocą ciągarki 25

26 Obróbka piasku Piasek i części mineralne pochodzące z oczyszczalni ścieków, kanalizacji lub odpady z oczyszczania dróg są bardziej lub mniej zmieszane z cząsteczkami organicznymi. Ma to wpływ na relatywnie niską zawartość suchej masy w zakresie % s.m. i wysoką pozostałość po prażeniu w granicach 10 80%. Celem dobrej obróbki jest oddzielenie z tej mieszaniny piasku o wielkości ziaren od 0,2 mm lub mineralnych frakcji. Po odpowiedniej obróbce piasku można uzyskać wartościowy materiał o małej wartości suchej pozostałości po prażeniu (< 3 %) i zawartości wody poniżej 10%. Dzięki temu zostaną zredukowane koszty opłat za odprowadzanie piasku a odzyskany produkt będzie można dalej wykorzystać. Obróbka piasku pochodzącego z oczyszczalni ścieków Pracujące na wielu oczyszczalniach na świecie płuczki piasku firmy HUBER z powodzeniem rozwiązują problem oczyszczania piasku usuwanego z piaskowników. W płuczkach wypłukiwane są z piasku zanieczyszczenia organiczne tak, że pozostałość po prażeniu osiąga 3% a zawartość wody wynosi ok.10%. Współczynnik separacji dla tych urządzeń wynosi 95 %/0,2 mm. Piasek o takich parametrach może być składowany. W wielu krajach wprowadzono odpowiednie przepisy prawne dotyczące odprowadzania odpadów, w których określone wymagania wymuszają oczyszczenie piasku. W praktyce oprócz efektywnego oddzielenia organicznych i mineralnych części składowych decydującym jest zatrzymanie drobnych frakcji piasku, co uwzględnione jest w rozwiązaniach płuczek piasku firmy HUBER. 26

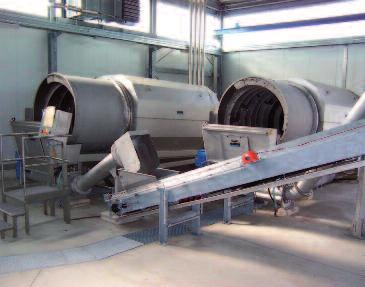

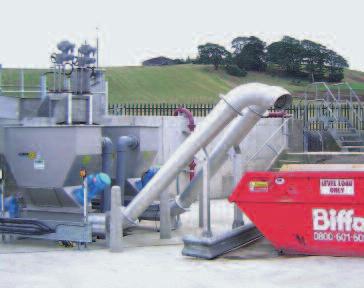

27 WASTE WATER Solutions Obróbka piasku z sieci kanalizacyjnej i śmieci z oczyszczania dróg Do obróbki piasku z kanalizacji lub też śmieci z oczyszczania dróg, lub nieczystości ze studzienek ulicznych należy opracować indywidualną koncepcję technologii. Proces technologiczny i urządzenia dobierane są w zależności od ilości i składu materiału do obróbki oraz wymaganego stopnia oczyszczenia. Poszczególne fazy procesu obejmują składowanie w zbiornikach retencyjnych, oddzielenie dużych części mogących zakłócić proces, wstępną separację zanieczyszczeń stałych w płuczce bębnowej oraz pracę płuczki piasku. W przypadku, gdy nie ma możliwości doprowadzania wody z zewnątrz, potrzebnej do eksploatacji urządzeń obróbki piasku lub jej ilość jest niewystarczająca, instalacja zostaje uzupełniona o urządzenie oczyszczające wodę popłuczną i woda przepływa w obiegu zamkniętym. Firma HUBER posiada bogate doświadczenie w realizacji kompletnych instalacji procesów obróbki piasku i jest w stanie opracować koncepcję odpowiednią do przedstawionych potrzeb. 27

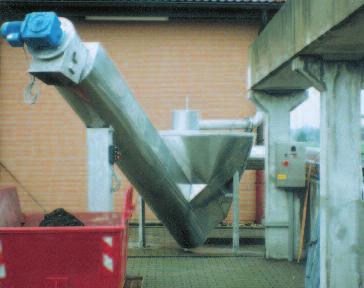

28 Obróbka piasku HUBER Coanda Grit Classifier Separator Piasku RoSF3 wysoka zdolność oddzielenia piasku: 98 % - 0,20 mm niska zawartość organiki wydajność do 3 t/h wydajność hydrauliczna do 25 l/s bez panewki łożyska i listw ścierających HUBER Coanda Separator Piasku RoSF3 HUBER Coanda Grit Washer Separator płuczka piasku RoSF4 wysoka zdolność oddzielenia piasku: 95 % - 0,20 mm części organiczne w wypłukanym piasku < 3 % (pozostałość po prażeniu) zastosowanie także po wstępnej separacji piasku wydajność do 3 t/h wydajność hydrauliczna do 25 l/s bez panewki łożyska i listw ścierających 2000 referencji niskie koszty składowania piasku Innowacyjna technika HUBER Coanda Grit Washer Separator Piasku RoSF4 28

29 WASTE WATER Solutions Obróbka piasku HUBER Grit Acceptance System - Zbionik Retencyjny RoSF7 system odpowiedni dla : piasku z kanalizacji studzienek ulicznych śmieci z oczyszczania dróg konstrukcja nie ulegająca zatkaniu różne rozmiary zbiornika do 25 m 3 separator na różne części stałe Sturdy unit: external grit acceptance made easy HUBER Wash Drum Płuczka Bębnowa RoSF9 dozowanie surowca poziomym lub pionowym transporterem ślimakowym oddzielenie zanieczyszczeń (> 10 mm średnicy) niskie straty cząstek mineralnych dzięki dyszom nrozpylają wysoka zdolność przyjęcia ładunku części stałych odpowiedni dla RoFAS (HUBER Sludge Acceptance Plant RoFAS) Płukanie zanieczyszczonego piasku na Płuczce bębnowej RoSF 9 29

30 Oczyszczanie wód deszczowych EUrządzenia i rozwiązania systemowe do zastosowania w kanalizacji ogólnospławnej i rozdzielczej Rozwój procesów oczyszczania mieszaniny ścieków i wód deszczowych z komunalnej kanalizacji ogólnospławnej jest centralnym zadaniem w ochronie środowiska i zasobów wodnych. Budowa nowych oczyszczalni, rozbudowa, modernizacja lub wymiana sieci kanalizacyjnej znacznie poprawia jakość wód powierzchniowych. Jednakże mimo licznych wysiłków istnieją jeszcze luki w ochronie środowiska. Jednym z nich są przelewy burzowe kanalizacji ogólnospławnej i deszczowej, z których w czasie dużych deszczy do odbiornika odprowadzane są zanieczyszczenia wypłukiwane z sieci. Zastosowanie odpowiednich rozwiązań pozwala zminimalizować te negatywne działania i skuteczniej chronić środowisko. Usuwanie zanieczyszczeń stałych z wód mieszanych Do zabezpieczenia odbiornika wód powierzchniowych przed wprowadzeniem zanieczyszczeń stałych z sieci kanalizacyjnej służą sita i kraty HUBER. Różnią się one rodzajem elementu do zatrzymania zanieczyszczeń (krata z prętami lub sita z blachy perforowanej) i mogą być montowane przed lub za progiem przelewu. Urządzenia dobierane są wg potrzeb i warunków hydraulicznych w celu zatrzymania zanieczyszczeń. Zastosowane w projektach oraz z powodzeniem działające na całym świecie urządzenia firmy HUBER przyczyniły się do zebrania doświadczenia i szerokiej wiedzy w tej dziedzinie. Oczyszczanie zbiorników retencyjnych wód deszczowych Do oczyszczania deszczowych zbiorników retencyjnych, komór przelewowych, kanałów itd. zalecane jest określenie odpowiedniego wyposażenia czyszczącego. Ma to na celu utrzymanie funkcjonalności tych urządzeń, zabezpieczenie przed powstawaniem w procesach fermentacji nieprzyjemnych zapachów oraz przed zagrożeniem zdrowia w następstwie biologicznej aktywności substancji organicznych w odkładających się na dnie kanałów lub zbiorników osadach. Najbardziej efektywnym i cenowo korzystnym jest sposób oparty na płukaniu falą spiętrzenia po burzy. Płukanie falą spiętrzenia w kanałach Dla komór przelewowych i kanałów ściekowych opracowany i opatentowany został innowacyjny system płukania falą spiętrzenia z zastosowaniem klap, które dodatkowo mogą być wykorzystane do 30

31 WASTE WATER Solutions regulacji przepływów w sieci kanalizacyjnej i utrzymania aktywnej pojemności piętrzących Celowe utrzymywanie spiętrzenia Poszukując rozwiązań systemowych ważnym problemem do rozwiązania jest oczyszczanie mieszaniny ścieków i wód opadowych. W ramach kosztów inwestycyjnych i eksploatacyjnych można np. zmienić niewykorzystywany i dyspozycyjny potencjał kumulowania wód na kontrolowane, celowe utrzymywanie spiętrzenia w połączeniu z sitem/kratą. Obok znacznych korzyści ekonomicznych inwestycji, oszczędzając na budowie zbiorników retencyjnych, stosując kraty/sita można przy zrzutach do odbiornika znacznie zmniejszyć ekologiczne obciążenie. Pomiar przepływu oczyszczonej mieszaniny Coraz większe znaczenie nabiera także kontrola pracy komór przelewowych. Montując urządzenia pomiarowe na przelewach, można w miarę dokładnie zmierzyć wielkość przepływu oczyszczonej mieszaniny. W przeszłości było to niemożliwe, gdyż brak był jakichkolwiek mierników. Obecnie jest to możliwe dzięki zamontowaniu naszych urządzeń. 31

32 Oczyszczanie wód deszczowych HUBER Storm Screen Do przelewów burzowych ROTAMAT RoK1 automatycznie oczyszczane sito do oczyszczania wód mieszanych i deszczowych optymalne zatrzymanie części stałych ciągłe płukanie półokrągłych płyt niewielkie straty hydrauliczne bezproblemowa zabudowa w istniejących konstrukcjach HUBER Storm Screen ROTAMAT RoK1 zaizainstalowane za progiem przelewowym HUBER Storm Screen Sito do przelewów burzowych ROTAMAT RoK2 automatycznie oczyszczane sito do oczyszczania wód mieszanych i deszczowych doskonały stopień cedzenia zapewniony przez dwuwymiarowe model płyt zapewniony pełny przelew wód w przypadkach awaryjnych całkowite zatrzymanie zanieczyszczeń po stronie dopływu idealne rozwiązanie dla limitowanych przepływów możliwość dopasowania do miejscowych warunków HUBER Storm Screen ROTAMAT RoK2 zainstalowane przed progiem przelewowym 32

33 WASTE WATER Solutions Oczyszczanie wód deszczowych Systemy kanalizacyjne z pomiarem przepływu pomiar ilości zrzutu po zabudowanej kracie rejestracja wszystkich parametrów zrzutu wg życzeń sprawdzenie i kontrola ilości zrzutu pod kątem opłat za odprowadzanie ścieków uzyskanie informacji o eksploatacji, konserwacji i utrzymaniu budowli odciążającej Pomiar ilości zrzutu z ROTAMAT Sitem RoK 2 i przelewem pomiarowym HUBER Pumping Stations Screen Sito Pionowe ROTAMAT RoK4 HUBER Pumping Stations Screen RoK4 with heating for outdoor installation cedzenie, transport i prasowanie w jednym kompaktowym urządzeniu chroni przed zatkaniem i tworzeniem sie cofek w budowlach dopływu oraz pompowniach zapewnia odwodnienie i zagęszczenie cząstek zintegrowany próg denny pozwala uniknąć osadzania się zanieczyszczeń idealne do zabudowy w głębokich studzienkach może być łatwo wyciągnięte ponad poziom gruntu 33

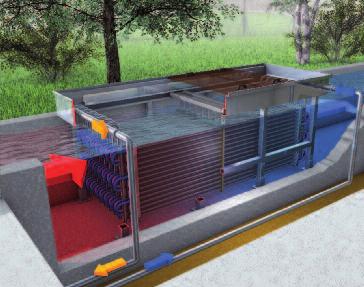

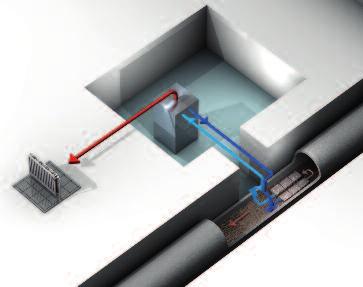

34 Wykorzystanie ścieków do ogrzewania oraz chłodzenia Odzysk energii ze ścieków Bardzo blisko pod ziemią, w kanałach ściekowych, znajduje się źródło energii: nasze ścieki. Średnia temperatura ścieków wynosi od 12 do 20 C. Nawet podczas zimy temperatura ścieków nigdy nie spada poniżej 10 C, jeżeli nawet to najwyżej na kilka dni. To sprawia, że ścieki są wspaniałym źródłem ciepła do wykorzystania przez pompy ciepła. Wykorzystanie ścieków jako źródła energii jest łatwe do wykorzystania zwłaszcza w dużych budynkach takich jak hotele pracownicze, szpitale, szkoły, baseny. Możliwe jest odzyskiwanie ciepła z oczyszczonych ścieków z oczyszyszalni ścieków i wykorzystanie go do suszenia w suszarniach osadu. Do poboru energii cieplnej ze ścieków służy wymiennik ciepła. Wymiennik ten przekazuje energię cieplną ze ścieków do pompy ciepła. Innowacyjny system HUBER ThermWin został zaprojektowany specjalnie dla takich aplikacji i wykorzystuje on wymiennik ciepła HUBER RoWin. Specyficzne właściwości tego systemu pozwalają na pracę wymiennika ciepła ponad ziemią a nie w kanałach. Wszystkie części systemu posiadają łatwy dostęp dla serwisu i obsługi. W celu wymiany ciepła bezpośrednio w kanale opracowaliśmy wymiennik ciepła HUBER TubeWin, dlatego też możemy oferować wymiennik ciepła właściwy dla każdego zastosowania. Zasada działania Huber ThermWin : Część ścieków wpływa z kanału do komory, gdzie przepływa przez sito w celu usunięcia części stałych. Skratki są usuwane, aby chronić wymienniki ciepła i pompę ciepła przed zablokowaniem. Następnie skratki są unoszone pionowo i pod wpływem siły grawitacji spływają do umieszczonego ponad poziomem ziemi wymiennika ciepła. Oziębione ścieki wracają do kanału zabierając ze sobą odseparowane skratki. Ogrzewanie w drugim obiegu - związane z pompą ciepła następuje wewnątrz wymiennika ciepła. Pompa ciepła podgrzewa temperaturę do żądanej wielkości. HUBER RoWin może być używany również na terenach skażonych. Ten typ wymiennika ciepła został specjalnie skonstruowany dla takich aplikacji. Aż do 80% użytecznego ciepła może być odzyskane ze ścieków i wykorzystane do podgrzania. 34

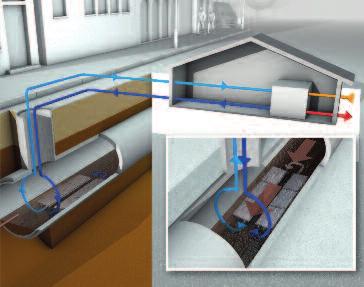

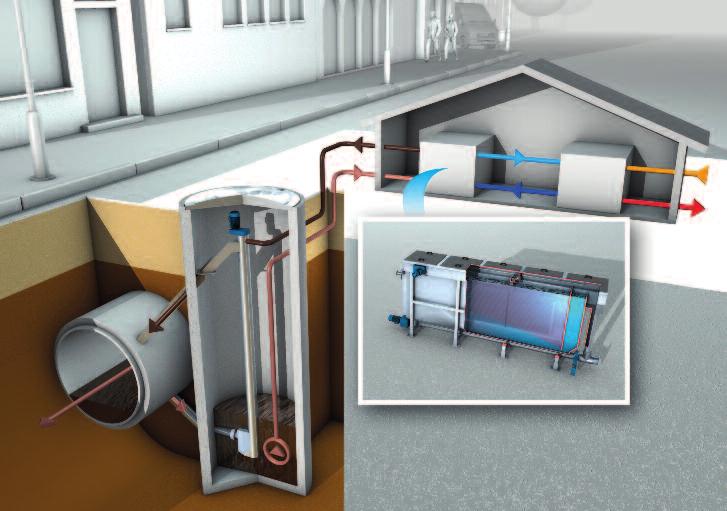

35 WASTE WATER Solutions Uc Ud Ua Ub a kanały b ścieki z sitem i pompą c HUBER Wymiennik ciepła RoWin d Pompa cieplna Schemat systemu HUBER ThermWin do odzysku energii ze ścieków; wymiennik ciepła i pompa ciepła są umieszczone nad ziemią Zalety HUBER ThermWin : wydajny sposób wykorzystania źródła energii odnawialnej niskie koszty, rozwiązanie ekologiczne szybkie zastosowanie i wykorzystanie rzadko wykorzystywanych źródeł redukcja emisji CO 2 niezależny od gazu i oleju stale dostępne źródło ciepła długoterminowe, bezpieczne źródło energii odnawialnej niezależność od kształtu kanałów łatwa obsługa wszystkich elementów systemu proste ale wydajne sterowanie oziębianie i podgrzewanie w jednej instalacji 35

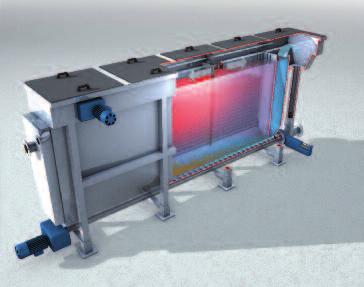

36 Wykorzystanie ścieków do ogrzewania i chłodzenia HUBER Heat Exchanger RoWin kompaktowe, hermetyczne urządzenie stała maksymalna zdolność przenikania ciepła automatyczne czyszczenie powierzchni wymiany ciepła w pełni zautomatyzowana praca stałe i stabilne warunki hydrauliczne niepodatny na cząstki stałe i flotujące automatyczne usuwanie osadów minimum obsługi zastosowanie zarówno dla aplikacji przemysłowych jak i komunalnych system modułowy, różne opcje dostępne zajmuje mało powierzchni roboczej HUBER Wymiennik ciepła RoWin Model przedstawiający zasadę działania wymiennika ciepła 36

37 Wykorzystanie ścieków do ogrzewania i chłodzenia HUBER Heat Exchanger Wymiennik ciepła RoWin B WASTE WATER Solutions HUBER Heat Exchanger Wymiennik ciepła RoWin B może być zainstalowany bezpośrednio w kanałach z płynącymi ściekami nie wymaga dodatkowych powierzchni idealny odzysk ciepła ze ścieków ciągła praca możliwe różne rozmiary minimum obsługi minimalne zużycie brak negatywnego wpływu na kanały i oczyszczalnie ścieków praca cały rok, bez względu na porę roku - niezależne słoneczne suszenie osadu szybkie wykorzystanie rzadko wykorzystywanego źródła ciepła HUBER Heat Exchanger Wymiennik Ciepła TubeWin zainstalowany na dnie kanału płaski, solidny modułowa budowa niskie straty ciśnienia możliwość dopasowania do różnych kształtów i średnicy kanalizacji odpowiedni dla >DN 1000 HUBER TubeWin Wymiennik ciepła 37

38 Przeróbka osadów Głównym odpadem procesu oczyszczania ścieków w oczyszczalniach są osady ściekowe. W ostatnich latach, wartość roczna osadów w Europie przekroczyła 10 milionów ton suchej masy - i trend ten rośnie. Ilość osadów zależy od specyfiki rejonu i może się różnić prawie o 100%. Dlatego też dla każdego regionu opracowywana jest indywidualna koncepcja oczyszczania ścieków. W niektórych krajach, w związku ze wprowadzeniem nowych przepisów i propagowaniem świadomości ekologicznej niektóre metody oczyszczania zostały zabronione lub znacznie ograniczone - jak np. składowanie odpadów. Jednakże dla wielu regionów ponowne wykorzystanie odpadów zawierających osady ściekowe odgrywa ważną rolę np. w rolnictwie. Wpływ nawożenia osadami ściekowymi a zwłaszcza zawartość w nich fosforu, jest zwykle wystarczający dla pokrycia zapotrzebowania składników odżywczych dla typowego gruntu rolnego. Z drugiej strony, w wielu krajach do takiego sposobu zagospodarowania osadów ściekowych podchodzi się z dużym sceptycyzmem ze względu na potencjalne zanieczyszczenia gruntu metalami ciężkimi i innymi związkami organicznymi ( np. wielopierścieniowe węglowodory aromatyczne). W takich krajach rozwinęła się koncepcja termicznego użycia osadów ściekowych z częściowym odzyskiem fosforu z osadów ściekowych. Biorąc pod uwagę polityczne i ekonomiczne aspekty wykorzystanie osadów ściekowych jest kontrowersyjne. Nawet jeśli nie ma ogólnie przyjętej koncepcji odnośnie instalacji do unieszkodliwiania osadów ściekowych wymagane jest wstępne oczyszczanie osadów ze wszystkimi opisanymi powyżej uwarunkowaniami. Głównym zadaniem oczyszczania wstępnego jest zmniejszenie zawartości wody w osadach ściekowych. Osady ściekowe powstające w oczyszczalniach ścieków zawierają 1-5% sm. Średnia zawartość sm w osadzie przefermentowanym wynosi 45%. To oznacza że jeden metr sześcienny osadu przefermentowanego zawiera 950 l który musi być ciągle przepompowywany. Główne zalety odwadniania i suszenie osadu to redukcja wagi i objętości jak i zwiększenie wartości opałowej. Oczyszczanie zagęszczanie odwadnianie suszenie wszystko z jednego źródła 38

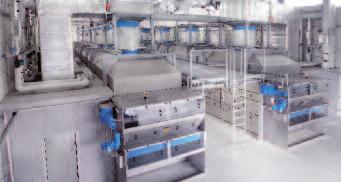

39 WASTE WATER Solutions Przeróbka osadów Oczyszczanie osadu: Separator stałych zanieczyszczeń Kraty do osadu Zagęszczmie osadu: Zagęszczanie talerzowe Zagęszczanie taśmowe Zagęszczanie ślimakowe Odwadnianie osadu: Prasy ślimakowe Prasy taśmowe Suszenie osadu: Suszarnie słoneczne Suszarnie taśmowe Termiczne wykorzystanie osadu sludge2energy Lokalne instalacje przeróbki osadu zagęszczanie osadu oczyszczanie filtratu 39

40 Mechaniczna przeróbka osadów Mechaniczna przeróbka osadów obejmuje procesy oczyszczania, zagęszczania i odwadniania osadu. Oczyszczanie osadu Oczyszczanie jest mechanicznym etapem oczyszczania osadu w celu osiągnięcia homogenizacji i separacji od substancji obcych i zapewnienia niezakłóconej dalszej obróbki osadów, niezależnie od zastosowanej metody. Problemy występujące podczas oczyszczania ścieków takie jak zatykanie rurociągów i pomp, wymienników ciepła lub jednostek filtracyjnych, zaplątanie mieszadeł w materiały włókniste, piana w zbiornikach moga być wyeliminowane poprzez zastosowanie maszyn do oczyszczania osadu firmy HUBER. STRAINPRESS jest poziomym separatorem o kształcie rury. Części stałe oddzielane są w sposób ciągły pod ciśnieniem i nie jest konieczne okresowe czyszczenia strefy płukania. technologii dla poszczególnych aplikacji, zależy od różnych parametrów dla danego projektu; takich jak przepustowość, koszty inwestycyjne i eksploatacyjne, ale także od innych kryteriów, takich jak niezawodność, elastyczność i złożoność procesu. Odwadnianie osadu Osad produkowany w oczyszczalniach ścieków wymaga odwodnienia przed dalszym przetwarzaniem lub utylizacją. W związku ze wzrostem kosztów usuwania osadów konieczne stało się zagęszczenie osadu do wysokiej zawartości sm. Firma HUBER oferuje do tego celu powszechnie znane systemy do ciągłego odwadniania osadów, np. prasy filtracyjne, a dla mniejszych i średnich oczyszczalni ścieków, proponuje prasę ślimakową ROTAMAT. Wieloletnie doświadczenie firmy HUBER oraz szeroki wachlarz produktów umożliwia dobór najbardziej odpowiedniej technologii dla poszczególnych aplikacji. Zagęszczanie osadu W odniesieniu do aspektów ekonomicznych dalsze przetwarzanie osadów ściekowych jest potrzebne, aby zmniejszyć ilość osadów powstałych w trakcie procesu oczyszczania ścieków. Zmniejszenie objętości osiąga się przez oddzielenie części roztworu osadu w różnych punktach łańcucha procesów przeróbki osadów. Głównym zadaniem zagęszczania osadów jest redukcja objętości osadu nadmiernego przed stabilizacją. Poza znanymi zageszczaczami taśmowymi i bębnowymi firma HUBER oferuje również zoptymalizowane zagęszczacze ślimakowe i dyskowe. Wybór najbardziej odpowiedniej 40

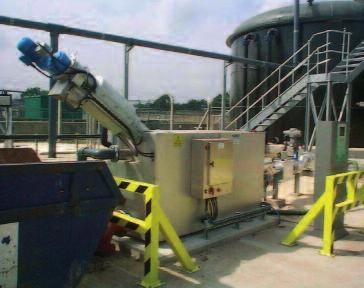

41 WASTE WATER Solutions Mechaniczna przeróbka osadów HUBER Sludgecleaner, separator części stałych STRAINPRESS Wydajność do 100 m 3 /h Ciągła separacja cząstek stałych pod ciśnieniem Brak wody płuczącej Idealna do przewodów pod ciśnieniem (in-line installation) Wyposaćona w regulowany pneumatycznie stożek Wykonanie w stali nierdzewnej HUBER Sludgecleaner separator części stałych STRAINPRESS ciągła separacja z prasowaniem części stałych HUBER Stacja Zlewna Sludge Acceptance Plant ROTAMAT Ro3.1 Oczyszczanie osadu przy pomocy kraty gęstej niskie straty hydrauliczne wysoki stopień oczyszczenia masywna budowa możliwa wersja ogrzewana setki referencji szerokość prześwitu 6 mm poprzez zastosowanie maszyn do oczyszczania osadu firmy HUBER. HUBER Sludge Acceptance Plant ROTAMAT Ro3.1 Instalacja na otwartej przestrzeni 41

42 Mechaniczna przeróbka osadów HUBER Disc Thickener Zagęszczacz tarczowy S-DISC dla przepływów do 40 m 3 /h dwa rozmiary do wyboru proste zasady obsługi minimalne koszty operacyjne wysoka niezawodność kompaktowa zwarta budowa łatwa kontrola systemu możliwość ustawienia stopnia zagęszczania min. zużycie wody popłucznej ciśnienie 3 bar wody popłucznej odporny na zniszczenie filtr brak miejsc do olejenia praktycznie bezgłośna praca zużycie mocy < 0.02 kwh/m 3 setki referencji na świecie Unikalny zagęszczacz : HUBER Disc Thickener S-DISC nstalacja dwóch równoległych zagęszczaczy w OŚ do PE 42

43 WASTE WATER Solutions Mechaniczna przeróbka osadów HUBER Rotary Screw Thickener zagęszczacz ślimakowy S-DRUM Wydajność do 110 m 3 /h Wykonanie w dwóch rozmiarach Wysoka efektywność Zwarta zabydowa zapobiega wydobywaniu się zapachów Wykonanie ze stali nierdzewnej Niskie zapotrzebowanie wody płuczącej Niskie zużycie energii Wyjątkowo zwarty HUBER Rotary Screw Thickener zagęszczacz ślimakowy S-DRUM HUBER Belt Thickeneragęszczacz taśmowy DrainBelt dla przepływów do 100 m 3 /h cztery wielkości do wyboru wysoki stopień separacji niskie zużycie polimeru minimalne koszty operacyjne zmienna prędkość taśmy niskie zużycie energi Zagęszczacz DB HUBER znany i sprawdzony na całym świecie 43

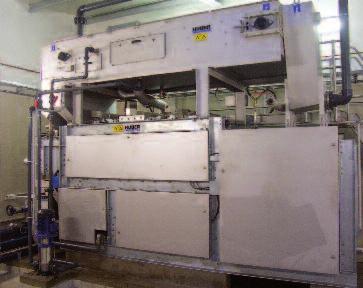

44 Mechaniczna przeróbka osadów HUBER Bogenpress Prasa Taśmowa B-PRESS Prasa taśmowa dla przepływów do 1000 kg sm /h trzy wielkości do wyboru uniwersalna prasa do osadów wysoka efektywność (niskie zużycie polimeru i prądu ) wysoki stopień odwodnienia (przez przedłużoną strefę wstępnego odwadniania) kształt zoptymalizowany do aplikacji The HUBER Bogenpress B-PRESS can be combined with the HUBER Belt Thickener DrainBelt unit to further increase capacity HUBER Screw Press Prasa Ślimakowa S-PRESS dla przepływów do 500 kg sm /h dwie wielkości do wyboru stabilna konstrukcja przeznaczona dla osadów przemysłowych praktycznie bezgłośna praca setki referencji na świecie HUBER Screw Press S-PRESS: zużycie mocy < 0.01 kwh/kg sm 44

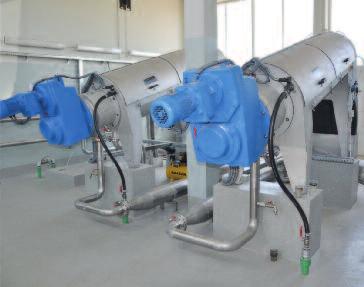

45 WASTE WATER Solutions Mechaniczna przeróbka osadów HUBER Screw Press Prasa Ślimakowa Q-PRESS dla przepływów do 500 kg sm /h cztery wielkości do wyboru wysoki stopień odwodnienia niskie zużycie energii prosta obsługa zblokowana, zamknięta obudowa opcjonalnie wersja przewoźna Dwie HUBER Screw Press Q-PRESS prasy ślimakowe zainstalowane równolegle HUBER Screw Press Q-PRESS, mobilna jednostka testowa Oryginalna instalacja demonstracyjna Włącznie ze stacją dozującą oraz pompami Wsparcie dla klientów ze strony serwisu Huber Niezawodna wydajność, odwodnienie i zużycie polimeru HUBER Screw Press Q-PRESS Mobilna jednostka testowa 45

46 Termiczne suszenie osadów i utylizacja Od 2005 roku składowanie osadów ścieków jest zakazane - zagospodarowanie tych osadów stało się istotnym problemem. Wykorzystanie tych osadów w rolnictwie jest dyskusyjne. Pozostaje, więc jako najlepsza alternatywa termiczna utylizacja osadów. Osad ściekowy złożony jest z ponad 95% wody i wymaga dalszego transportu. Jeżeli zredukujemy zawartość wody do 10% lub mniej w osadzie to koszty tego transportu znacząco spadną. Nadal dużo energii potrzebne jest do suszenia osadu. Zapotrzebowanie na energię zależy od wybranego systemu suszenia, jak też kosztów operacyjnych i wymaganej jakości końcowego produktu. HUBER oferuje odpowiednie metody suszenia dla różnych aplikacji optymalizując przy tym koszty energii. Suszarnie słoneczne Podstawą procesu w takich suszarniach jest suszenie osadu. Ta metoda pozwala na ciągłe działanie systemu, złoże osadu w suszarni jest ciągłe. Ze względu na cechy urządzenia do przewracania osadu, szczególnie funkcji mieszania zwrotnego, osad pozostaje z otwartymi porami i lekko wilgotny, co sprawia, że nie ma problemów z zapachami ani pyłami. Sercem suszarni słonecznej HUBER Sludge Turner SOLSTICE jest przerzucarka. Składa się z obracających podwójnych zgarniaczy, które są używane dla dwóch różnych sekwencji ruchu. Urządzenie to zapewnia mieszanie, rozdzielanie, napowietrzanie i transport osadów. Drugą funkcją jest transport osadów z jednego miejsca do innego wewnątrz zgarniaczy. Umożliwia to mieszanie osadu suchego z mokrym na wejściu, oraz to, że zasilanie i usuwanie osadu może odbywać się na tej samej stronie szczytowej hali. Instalacja HUBER SRT przewraca osad na całej głębokości aż do fundamentu. Jest to idealny system do połączenia z ogrzewaniem podłogowym lub dmuchawą ciepłego powietrza. Taka suszarnia może pracować cały rok, bez względu na pory roku. Takie rozwiązanie eliminuje potrzebę składowania mokrych osadów oraz oszczędza powierzchnię potrzebną do suszenia. Osad jest dostarczany do suszarni ręcznie lub automatycznie poprzez przenośnik z instalacji odwadniającej osad. Wysuszony osad może być przechowywany w kontenerach na końcu hali do suszenia lub też transportowany do silosów. 46

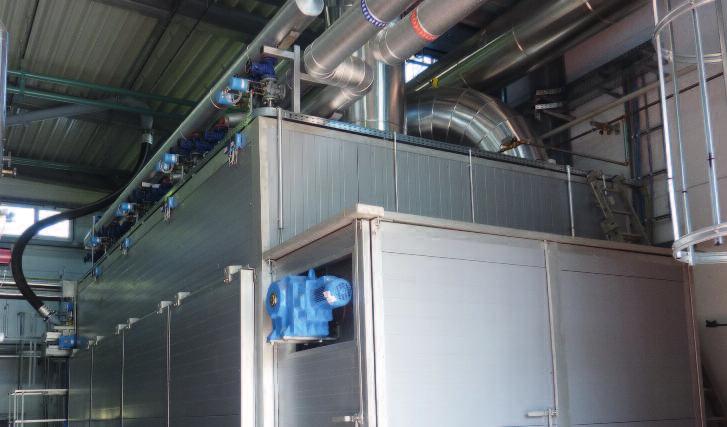

47 WASTE WATER Solutions Suszarnie taśmowe Niezawodność suszarni taśmowej HUBER to wynik specyficznej technologi przetwarzania osadów metodą rozdrabniania. Suszarnia taśmowa HUBER BELT DRYER BT plus jest dwutaśmową suszarnią średniotemperaturową. Suszarnia wytwarza bezpyłowy osad o zawartości suchej masy powyżej 90%. Optymalne wykorzystanie energii i połączenie różnych źródeł energii, zapewnia ekonomiczną pracę suszarni. Doświadczenia z tym typem suszarni firma posiada od ponad 10 lat. Termiczna utylizacja - sludge2energy Energia samowystarczalnego układu sludge2energy do utylizacji osadów ściekowych jest oparta na połączeniu suszarki średnio temperaturowej i następnie spalaniem w piecu ze złożem fluidalnym. Zrównoważona gospodarka odpadami odbywa się poprzez zdecentralizowany system utylizacji osadów ściekowych i odzysku energii bezpośrednio w oczyszczalni ścieków. Wytworzone ciepło jest stosowane do suszenia osadów. Poprzez samowystarczalny system suszenia i spalania osadów, objętość utylizowanych osadów jest zredukowana do około 10%. Pozostałość w postaci popiołu jest doskonałym wsadem do późniejszego odzysku fosforu. 47

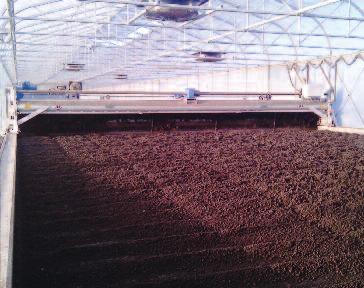

48 Suszenie osadów HUBER Solar Active Dryer Suszarnia Słoneczna SRT The HUBER Solar Active Dryer SRT is a technically simple, ecological drying system with the HUBER Sludge Turner SOLSTICE for sludge spreading, granulation and transport in a greenhouse construction. odpowiednia nawet dla małych ilości osadów od t/a solidna konstrukcja, prosty proces techniczny, szeroko sprawdzona technologia niskie zużycie energii ciągłe podawanie osadu doskonałe napowietrzanie osadu poprzez system przerzucania modułowa konstrukcja posiadająca opcję automatycznego podawania osadów i ich usuwania łatwo może być połączona z ogrzewaniem podłogowym - bez izolacji złoża osadu dobre mieszanie osadu bez problemów z zapachami ani pyłami zasilanie i usuwanie osadu może odbywać się na tej samej stronie szczytowej hali optymalne wykorzystanie ciepła wylotowego do wspomagania słonecznego suszenia Powstawanie suchych granulek z odwodnionego osadu w suszarni SRT HUBER Sludge Turner SOLSTICE pozwala na maksymalne wymieszanie osadu 48

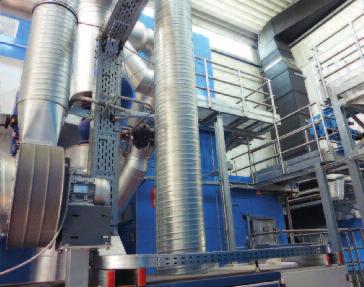

49 WASTE WATER Solutions Suszenie osadów HUBER Belt Dryer BT Wydajność do to 6 t/h na linię Odparowanie wody do4 t/h na linię bezpyłowy, wysokoefektywny proces niski przepłayw powietrza wylotowego Unieszkodliwianie powietrza wylotowego uniwersalna instalacja zgodne z regulacjami ATEX HUBER Belt Dryer BT for sewage sludge drying up to > 90 % DS Działanie automatyczne 24 hours na dzień Zapotrzebowanie energetyczne kwh/kg wody Zapotrzebowanie elektryczne kwh/kg wodyr sludge2energy unieszkodliwianie osadów ściekowych zdecentralizowana utylizacja osadów ściekowych energetycznie samowystarczalny system suszenia i spalania bezpieczne składowanie odzysk fosforu ze spopielonego osadu supernowoczesne oczyszczanie spalin Innowacyjne rozwiązanie - zdecentralizowany system utylizacji osadów z wykorzystaniem energii elektrycznej i termicznej 49

50 Technika membranowa / MBR / Odzysk wody Bioreaktory membranowe dla każdej oczyszczalni Intensywnna dyzenfekcja ścieków Dotychczasowy proces oczyszczania stosowany w oczyszczalniach komunalnych i przemysłowych wymagał znacznej powierzchni zabudowy, wielkich zbiorników oraz kosztownej instalacji do neutralizacji odorów. W czasie nierównomiernych obciążeń dopływu sprawność oczyszczania była obniżona. Oczyszczanie ścieków było związane z wysokimi kosztami budowy jak i wydatkami na utrzymanie pracujących urządzeń, wysokimi obciążeniami emisyjnymi środowiska, naruszeniem zasobów naturalnych. Bioreaktor membranowy (MBR) potrzebuje o 70 % mniej powierzchni - jest to duża oszczędność konstrukcyjna. MBR poprawia wydajność. Osadniki są eliminowane z powodu możliwośći wylewu z nich części pływających lub osadu. Istniejące struktury są modernizowane, a ich wydajność wzrasta. Istniejące osadniki wstępne i wtórne mogą po przebudowie służyć jako zbiorniki retencyjne lub zbiorniki rezerwowe. Odciek z systemu MBR spełnia wszystkie standardy - nie zawiera żadnych bakterii i drobnoustrojów chorobotwórczych. Może być użyty jako woda gospodarcza do nawadniania. Poprzez dodanie dalszego stopnia oczyszczania jest możliwe uzyskanie permeatu z MBR o jakości pitnej wody. 50

51 WASTE WATER Solutions Już ponad 15 lat firma HUBER SE angażuje się w wykorzystanie technik membranowych do oczyszczania ścieków w przemyśle jak i gospodarce komunalnej. Cały czas są wprowadzane bioreaktory membranowe (MBRs) wykorzystywane jako rozwiązanie w zielonych budynkach. W międzyczasie stale poprawiamy projekty naszych produktów, optymalizując ich wydajność i dostosowując produkcję do rosnących potrzeb rynku. Oferujemy pojedyncze jednostki filtracyjne, jednak w przypadku potrzeb zapewniamy także nowoczesne MBR całościowe rozwiązania w tym elastyczne ogólnych pakiety usług. PPermeat filtracji i membranowej jest higienicznie bezpieczny, bezzapachowy i wolny od cząstek. Jakość permeatu spełnia wszystkie obecnie obowiązujące normy i może być ponownie wykorzystany jako wody użytkowe do różnych celów (nawadniania, spłukiwania toalet, czyszczenia, chłodzenia, itp). Oferujemy wszystkie nasze jednostki membranowe w najwyższej jakości membrany łącząc najwyższą jakość odcieków z niskim kosztami ich oczyszczania i niskimi kosztami eksploatacji i żywotności. W porównaniu do membran rurowych mają też tę zaletę, że nie może dojść do ich rozplatania i 3 mm perforowany ekran jest wystarczający jako system wstępnego oczyszczanie ścieków. Jednostki HUBER VRM excel o dużej wydajności (do 250 m3 / h na jednostkę) dają możliwość ponadprzeciętnej gęstości upakowania. Szczególną cechą tych membran jest ich rotacja, która umożliwia sekwencyjną, ale wysokiej intensywności czyszczenie ich powierzchni. jest ono dostarczane do centralnej osi jednostki VRM. Powietrze jest wdmuchiwane do połowy głębokości membrany. Przepływ powietrza jest niski, i wynosi 150 l / m² h. Uzyskujemy lepszy efekt oczyszczenia powierzchni membrany, przy stosunkowo niskim zużyciu energii i rzadkiej konieczności czyszczenia chemicznego. 51

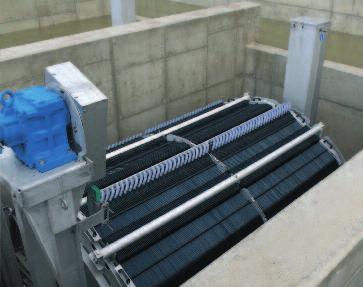

52 Technika membranowa / MBR / Odzysk wody HUBER Filtr membranowy Membrane Filtration VRM Unikalna filtracja rotacyjna z centralnym doprowadzeniem powietrz czyszczącego Ponad 50% mniejsze zapotrzebowanie powietrza czyszczącego (150 l/m 2 h) Niskie koszty zużycia energii jednostek filtracyjnych MBR (< 0.1 kwh/m 3 permeate) Dowiedziona doświadczeniem jakość membran : sztywnych, z wysokiej jakości laminatu Kilka wielkości do 9,200 m² powierrzcni filtracyjnej fprzy wysokim przepływie (do 250 m 3 /h na jednostkę) Minimalna powierzchnia zabudowy Doskonałe zatrzymywani cząstek, bakterii i zarazków idealne wstępne oczyszczenie przed osmozą odwróconą Wykorzystanie odcieku jako wody serwisowej Odciek spełnia europejskie normy dotyczące wód dla kąpielisk (n.p. European Directive for Bathing Water, US Title 22 Idealny w miejskich i przemysłowych oczyszczaniach oraz zielonych domach HUBER Membrane Filtration VRM 30 zainstalowany w w komorze filtracyjnej HUBER Membrane Filtration VRM filtr w diałaniu 52

53 WASTE WATER Solutions Technika membranowa / MBR / Odzysk wody HUBER Filtr membranowy Membrane Filtration BioMem HUBER Membrane Filtration BioMem Rozwiązanie dla 3000 RLM Może być specjalnie zaprojektowana do specjalnych zastosowań (n.p.zastosowania sezonowe) Wysoka elastyczność rozwiązań dzięki modułowej budowie możliwość ponownego wykorzystania ścieków oczyszczonych jako wody użytkowej Odciek spełnia europejskie normy dotyczące wód dla kąpielisk (n.p. European Directive for Bathing Water, Idealny w miejskich i przemysłowych oczyszczaniach oraz zielonych domach HUBER Compact MBR system smartmbr HUBER Compact MBR system smartmbr especially for green building applications Systemy membranowe projektowane pod klucz Przyjazny system włącz i pracuj Idealnyw różnych typach zielonych domów, ( n.p. hotelach, schroniskach, biurowcach) Zwarty, kompaktowy przyjazny projekt Standaryzowane jednostki MBR dostępne w różnych rozmiarach (20-75 m 3 /d) Zastosowanie zewnątrz i wewnątrz budynków Sprawdzony w wielu zastosowaniach 53

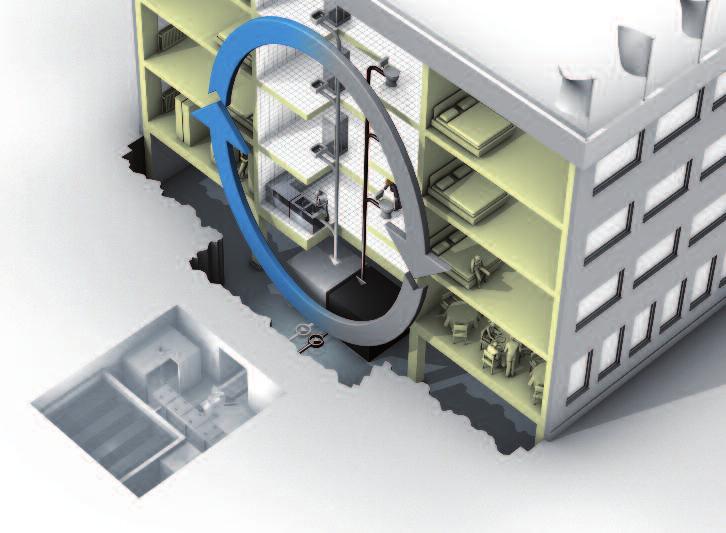

54 Technologie HUBER odzysku wody i ciepła Duże kompleksy budynków, takie jak hotele, centra handlowe, biurowe lub wieżowce, potrzebują znacznej ilości energii, ciepła i wody. Dostarczenie tych mediów kosztuje. Ale właśnie tutaj są produkowane ciepłe i bogate w energię ścieki, które dość często bez oczyszczenia trafiają do kanalizacji lub środowiska. W świetle zmian klimatycznych wykorzystanie przepływu ścieków do odzyskania energii i ciepła jest coraz ciekawszym tematem do przeanalizowania. Koncepcje ponownego wykorzystanie wody ze ścieków mogą być realizowane za pomocą innowacyjnych systemów membranowych. Oczyszczanie wód burzowych zwiększa możliwości zachowania zasobów ziemii. Konieczne jest opracowanie koncepcji ekonomiczno-technologicznych, które uwzględniają cały zakres technologii przetwarzania i odzysku. Takie koncepcje muszą zostać uwzględnione już na etapie planowania budowy. HUBER SE opracowała takie innowacyjne koncepcje i rozwiązania i jest w stanie zaoferować odpowiednie rozwiązanie dla każdej aplikacji. 54

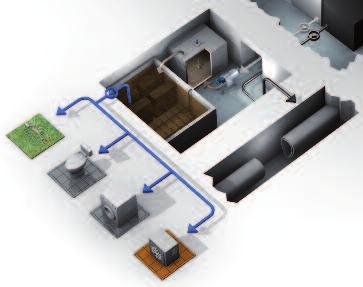

55 Technologie HUBER odzysku wody i ciepła WASTE WATER Solutions HUBER Greywater Treatment System GreyUse Solution 1: HUBER Greywater Treatment System GreyUse czyszczanie wody szarej (z prysznica, wanien, zmywarek, umywalek, pralni, pralek) HUBER GreyUse do oczyszczania wody szarej przy wykorzystaniu techniki membranowej HUBER krystalicznie czysty, wolny od bakterii i zarazków odciek idealnie nadaje się do ponownego wykorzystania (do spłukiwania WC, systemy klimatyzacji, zmywarki, nawadniania) zmniejszenie zużycia wody co najmniej o 50 % usuwanie pozostałości po oczyszczaniu do kanalizacji Całkowite oczyszczanie ścieków Rozwiązanie 2: całkowite oczyszczanie ścieków całkowite oczyszczanie ścieków przy wykorzystaniu techniki membranowej HUBER krystalicznie czysty, wolny od bakterii i zarazków odciek idealnie nadaje się do ponownego wykorzystania (do spłukiwania WC, systemy klimatyzacji, zmywarki nawadnianie) ponowne wykorzystanie oczyszczonych ścieków niezależny system kanalizacyjny radykalne zmniejszenie zużycia wody świeżej 55

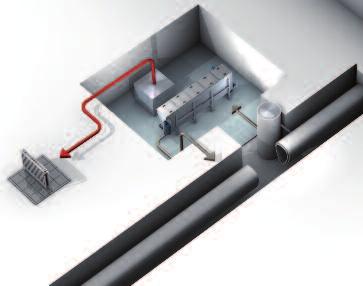

56 Technologie HUBER odzysku wody i ciepła Heat and cold from wastewater: HUBER Heat Exchanger RoWin Odzusk ciepła w budynku Wysoka efektywność poprzez wysoką temperaturę ścieków Obniżenie strat ciepła w budynku Redukcja CO 2 HUBER RoWin Heat Exchanger niskie koszty obsługi Rozwiązanie 3: Odzysk ciepła i zimna ze ścieków: HUBER RoWin HUBER ThermWin Ciepło i zimno z kanalizacji Rozwiązanie by-pass, bez instalacji w systemie kanalizacji zastosowanie zarówno do ogrzewania jak i chłodzenia budynków Redukcja CO 2 Niskie koszty obsługowe Rozwiązanie 4: Odzysk ciepła i zimna ze ścieków w kanalizacji: HUBER ThermWin 56

57 Technologie HUBER odzysku wody i ciepła WASTE WATER Solutions Heat and cold from wastewater: HUBER Heat Exchanger TubeWin wykorzystanie ścieków przez wymiennik ciepła zainstalowany w kanale odpowiednie zastosowanie zarówno do ogrzewania, jak i chłodzenia redukcja CO 2 bezobsługowy proces zaprojektowany także do niskich poziomów modułowa budowa Rozwiązanie 5: Ciepło i zimno ze ścieków - wymiennik ciepła HUBER TubeWin HUBER oferuje kompletne rozwiązania do przetwarzania i ponownego wykorzystania wody szarej jak też ścieków przy pomocy innowacyjnych technologii membranowych. HUBER jest liderem technologicznym w dziedzinie rozwiązań z wykorzystaniem ścieków do ogrzewania i chłodzenia 57

58 Rozwiązania dla przemysłu Produkcja i sprzedaż produktów oraz generowanie energii, np. uzyskiwanej z biomasy stają się coraz bardziej dochodowe. Chociaż oczyszczanie wody oraz ścieków technologicznych nie jest podstawową gałęzią Państwa działalności, to dbałość o środowisko jest obowiązkiem każdego z nas. Z tego też powodu proponujemy we współpracy z Państwem zaprojektowanie i zaimplementowanie ekonomicznych idei utylizacji i przetwarzania ścieków. Rozumiemy Twoje potrzeby! Firma HUBER SE jest jedynym globalnym dostawcą, który zajmuje się nie tylko dostawą wyposażenia do oczyszczania ścieków i wody technologicznej, ale także technologii do oczyszczania osadów. Jesteśmy w stanie zaprojektować i zaimplementować kompletny proces w oparciu o maszyny i systemy firmy Huber. Innymi słowy oferujemy kompletne rozwiązania i ponosimy pełną odpowiedzialność inżynieryjną za te systemy. Naszą filozofią jest zachowanie zasobów, co dotyczy także osadów technologicznych. Przetwarzanie osadów i ich utylizacja jest zagadnieniem, które należy wziąć pod uwagę przy każdym holistycznym podejściu. Podejście takie powinno obejmować nie tylko niskokosztowe składowanie osadów, ale także możliwość wykorzystanie ich do pozyskiwania energii. Tak więc, istnieje wiele sposobów podejścia do przekształcenia efektywnego kosztowo procesu oczyszczania wody w przynoszący zyski proces przetwarzania wody i utylizacji osadów. Nasz zespół ds. przemysłu to specjaliści, którzy posiadają rzetelną wiedzę i opracowali szereg projektów. Mogą oni w każdym momencie wesprzeć Państwa swoim doświadczeniem. Pracujmy razem i rozwijajmy projekty! Jednak oczyszczanie ścieków to nie wszystko. Kolejnym etapem jest przetwarzanie w obiegu zamkniętym. Przetwarzanie oczyszczonych ścieków do celów produkcyjnych pozwala oszczędzać drogą wodę pitną i uniknąć powstawania ścieków. 58

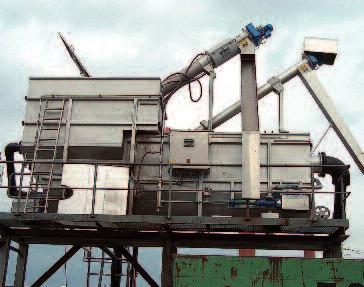

59 Zalety drobnopęcherzykowego separatora flotacyjnego HDF WASTE WATER Solutions Wydajność do 400 m 3 /h Dostarczany ze stopniem obróbki chemicznej Niewielki, zajmuje mało miejsca Prosty w obsłudze z systemem nasycania w standardzie Projekt wyjątkowy z systemem wytwarzania mieszanki nasyconej wydajne, delikatne mieszanie pęcherzyków powietrza ze strumieniem ścieków określona prędkość przepływu przez zbiornik ze względu na optymalizację mieszania i konstrukcję stopnia zasilającego w zbiorniku flotacyjnym Duża powierzchnia klaryfikacji przy zastosowania wydajnego separatora lamelowego Dostępny w różnych gatunkach stali nierdzewnej Trawiony w kąpieli kwasowej w celu zapewnienia ochrony antykorozyjnej 59

60 Rozwiązania dla przemysłu Przemysł browarniczy i produkcja napojów: Browary Słodownie Produkcja wód mineralnych Produkcja soków owocowych Rozwiązania procesowe Oczyszczanie mechaniczne Filtracja Bioreaktory z membraną Przeróbka osadów Rotary Drum Fine Screen do surowego materiału zainstalowany w zbiormiku podziemnym SlaugRzeźnie/ Zakłady mięsne ubój i wstępna obróbka: Zwierzęta rzeźne, drób Przetwory mięsne Rozwiązania procesowe Oddzielanie części zgrubnych > 6 mm Oddzielanie części Bioreaktor membranowydrobnych > 1mm Flotacja pęcherzykowa Filtracja Prasowanie treści żołądkowych Oczyszczanie wody wykorzystywanej do czyszczenia ciężarówek Bioreaktor Przeróbka osadu Rotary Drum Fine Screen and Flotation Plant fdo oddzielania tłuszczu w przemyśle mięsnym 60

61 WASTE WATER Solutions Rozwiązania dla przemysłu Przemysł spożywczy: Słodycze Wyroby delikatesowe / sałaty Piekarnie Zagęszczacz talerzowy używany do redukcji objętości obrabianego osadu procesowego i bio-osadu Rozwiązania procesowe Oczyszczanie mechaniczne Ciśnieniowa flotacja pęcherzykowa Filtracja Bioreaktory z membraną Przeróbka osadów Przemysł owocowo-warzywny: Koncentraty soków owocowych Konserwy Przeróbka ziemniaków Rozwiązania procesowe Oczyszczanie mechaniczne Filtracja Bioreaktory z membraną Przeróbka osadów Wstępne sito wraz z usuwaniem piasku w jednej jednostce 61

62 Rozwiązania dla przemysłu Przemysł rybny: Produkcja mączki rybnej Ubój i przeróbka Chłodnie i zakłady opakowań Rozwiązania procesowe Oczyszczanie mechaniczne Ciśnieniowa flotacja pęcherzykowa Bioreaktory z membraną Przeróbka osadów Jednostka flotacyjna do usuwania tłuszczu i cząstek stałych w przetwórstwie rybnym Przemysł mleczarski: Mleczarnie Produkcja serów Produkcja masła Produkcja jogurtu Rozwiązania procesowe Oczyszczanie mechaniczne Usuwanie piasku i tłuszczu Ciśnieniowa flotacja pęcherzykowa Bioreaktory z membraną Przeróbka osadów Flotator do usuwania tłuszczu w mleczarni 62

63 WASTE WATER Solutions Rozwiązania dla przemysłu Pzemysł papierniczy: Recykling makulatury Zakłady celulozowe i wytwórnie papieru Oczyszczalnie ścieków Uzdatnianie wody Rozwiązania procesowe Odwadnianie śosadów z wody procesowej w zakładach płyt wiórowych Oddzielanie dużych cząstek i piasku, sedymentacja Odzyskiwanie włókien, oczyszczanie wód technologicznych Filtracja zawiesin Flotacja pęcherzykowa Bioreaktory z membraną Przeróbka osadów Obróbka piasku: Piasek z dróg i ulic Piasek z kanałów deszczowych Piasek z piaskowników Piasek z rowów dla wód deszczowych Rozwiązania procesowe nstalacja obróbki piasku z dróg i kanałów ściekowych Oddzielanie piasku Separacja dużych cząstek Separacja i płukanie piasku Kompletne obiegi zamknięte wód płucznych 63

64 Rozwiązania dla przemysłu Przetwarzanie odpadów biologicznych: Biologiczna obróbka odpadów Mechaniczno-biologiczne obróbki odpadów stałych Obróbka odpadów niebezpiecznych Składowanie odpadów na poletkach Rozwiązania procesowe Odbiór odpadów płynnych Oddzielenia materiału zgrubnego i piasku Zagęszczanie i odwadnianie produktów fermentacji Oczyszczanie wód technologicznych Bioreaktory z membraną Przeróbka osadów Separacja grubych cząstek z pozostałości pofermentacyjnych Przemysł tekstylny i skórzany Garbarnie Pralnie Zakłady wykańczania tkanin Zakłady włókiennicze Rozwiązania procesowe Oddzielanie ścieków Separacja piasku Obróbka wody technologicznej Bioreaktory z membraną Przeróbka osadów Obróbka wstępna ścieków i odwadnianie w garbarni 64

65 WASTE WATER Solutions Rozwiązania dla przemysłu Przemysł chemiczny Przemysł farmaceutyczny Rafinerie Przemysł chemiczny Rozwiązania procesowe Chłodzenie i przeróbka wody Oczyszczanie wód technologicznych Bioreaktory z membraną Przeróbka osadów Odwadnianie osadu z obróbki oleju mineralnego Rozwiązania dla Utylizacja tworzyw sztucznych Oczyszczanie ścieków Przeróbka osadów Przemysł samochodowy Chłodzenie i przeróbka wody Wstępne oczyszczanie wód technologicznych Oczyszczanie wód technologicznych Przeróbka osadów Przemysł budowlany Oczyszczanie wody z placów budowy Oczyszczanie ścieków Przeróbka osadów Zastosowania morskie Oczyszczanie ścieków Elektrownie Separacja wody chłodzącej Przeróbka osadów Przemysł hutniczy i stalowy Separacja wody chłodzącej Oczyszczanie wód technologicznych Przetwórstwo metali Oczyszczanie wód technologicznych Przeróbka osadów 65

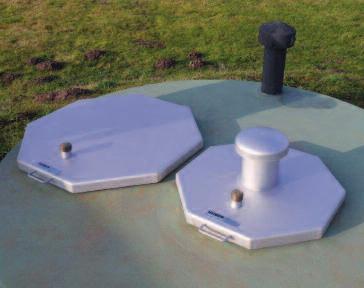

66 Wyposażenie ze stali nierdzewnej Produkty ze stali nierdzewnej firmy HUBER są idealnym rozwiązaniem w dziedzinie zaopatrzenia w wodę i odprowadzenia ścieków, tak w gospodarce komunalnej jak i w przemyśle. Decydując się na wybór naszych produktów, wybieracie Państwo materiał, który odpowiada najwyższym wymaganiom pod względem: trwałości materiału zabezpieczenia przed korozją poprzez wytrawianie w kąpieli kwasowej pewności rozwiązania projektowego i korzystnych cen dzięki standaryzacji bezpieczeństwa ludzi i środowiska przez utrzymanie warunków higienicznych na najwyższym poziomie Naszym celem jest oferowanie Klientom produktów o najwyższej jakości jest to możliwe dzięki sprawdzonej technologii produkcji, wyszkolonym pracownikom oraz nowoczesnemu parkowi maszynowemu i dokładnej obróbce końcowej. Zgodnie z naszą filozofią podczas produkcji wykorzystywana jest tylko stal nierdzewna. Nasze urządzenia i proces produkcji zostały zaprojektowane specjalnie do obróbki stali nierdzewnej. Każdy produkt z takiej stali jest trawiony w kąpieli kwasowej i pasywowany, co zapewnia idealne wykończenie powierzchni i zabezpiecza urządzenia i wyposażenie przed korozją. Woda pitna musi być wolna od patogenów i domieszek szkodliwych dla zdrowia, klarowna, bez zapachu i nieprzyjemnego smaku. Aby temu sprostać należy przy ujęciu wody, oraz w procesie uzdatniania i dystrybucji dbać o utrzymanie ogólnie przyjętych standardów. Wiele instalacji nie spełnia obowiązujących norm i z tego powodu są one niebezpieczne dla środowiska i ludzi. Ważne jest, aby ten stan zmienić. Specjalnie z myślą o zaopatrzeniu w wodę opracowano urządzenia zabezpieczające pozwalające zagwarantować higienę podczas obróbki wody pitnej - takie jak np. filtry powietrza. Przez ciągłe wahania poziomu zwierciadła wody w zbiornikach wody pitnej następuje zasysanie oraz wydmuchiwanie powietrza. W czasie tych procesów obok tlenu i azotu do zbiornika dostają się inne cząsteczki i mikroorganizmy znajdujące się w powietrzu, takie jak zarodki, bakterie, pyłki, grzyby, które są przyczyną skażenia wody. Stosując filtrację powietrza przez zabudowę filtrów, do zbiornika wprowadzane jest powietrze wolne od tych zanieczyszczeń. Firma HUBER oferuje także jeszcze inne produkty ze stali nierdzewnej, które spełniają wymogi europejskich norm i standardów. Nasze produkty mają gwarancję długotrwałej pracy i optymalnego wykorzystania.. 66

67 WASTE WATER Solutions Wszystkie wyroby HUBER są wykonane ze stali nierdzewnej i przekraczają najnowsze normy wymagań jakościowych. Jeżeli wyroby ze stali nierdzewnej są wytwarzane i przetwarzane zgodnie z najlepszą praktyką, zapewniają one doskonałą jakość przez wiele lat użytkowania. 67

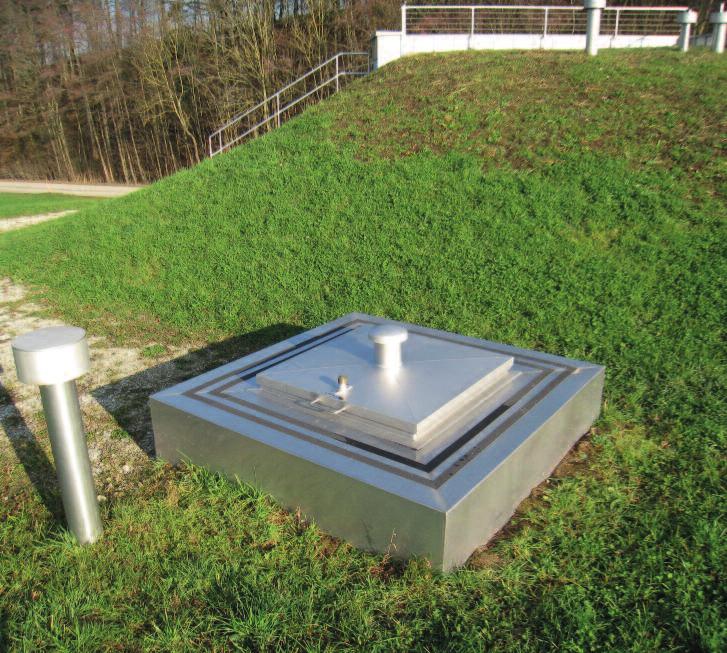

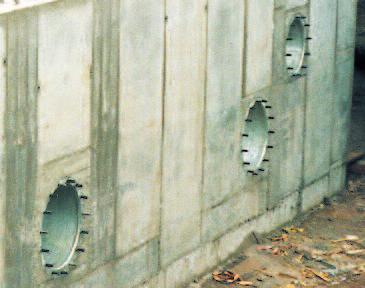

68 Wyposażenie ze stali nierdzewnej Przykrycia studzienek okrągłe i prostokątne pokrywy studzienek ze stali nierdzewnej proste w obsłudze, nie wymagają konserwacji systemy zabezpieczające HUBER przykrycia studzienek Drzwi techniczne zabezpieczenia dostępu do wody do każdego rodzaju zabudowy, szczelność na wysokość spiętrzenia do 30m sw zabezpieczone przed włamaniem zgodnie z wymaganiami normy DIN V EN 1627 Drzwi ciśnieniowe z zabezpieczeniem szczelności do 30 m s.w. 68

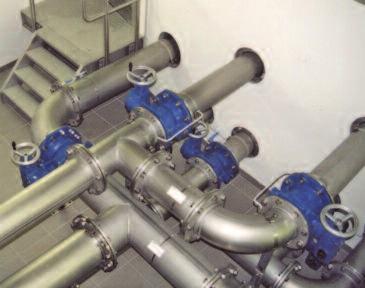

69 WASTE WATER Solutions Wyposażenie ze stali nierdzewnej Armatura wysoka jakość możliwość wykonania skomplikowanych form gładka powierzchnia stali nierdzewnej zapobiega osadzaniu i rozwojowi bakterii Rurociągi ze stali nierdzewnej Przepusty przez ściany uszczelnienia zabezpieczające przed przeciekiem i owadami możliwość zabudowy po wywierceniu otworu możliwość przesunięcia w poziomie możliwość bezpośredniego połączenia z kołnierzem Połączone z szalunkiem przepusty ścienne 69

70 Wyposażenie ze stali nierdzewnej Poręcze, podejścia, pomosty zabezpieczenie przejść obsługowych indywidualne wykonanie wg. potrzeb zabezpieczenie przed korozją dzięki wytrawianiu w kąpieli kwasowej i pasywacji Poręcze wykonane ze stali nierdzewnej Wyposażenie osadników do nowych i modernizowanych osadników odporne na korozję i nie wymagające konserwacji wysoka sprawność osadnika dzięki zoptymalizowanym systemom dopływu i odpływu instalacja i serwis Filtr koszowy 70

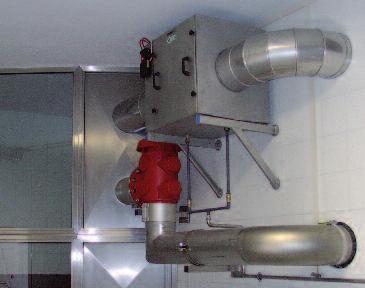

71 WASTE WATER Solutions Wyposażenie ze stali nierdzewnej Higiena w zbiornikach wody pitnej higiena w zaopatrzeniu w wodę i jej magazynowania czyste powietrze = czysta woda odfiltrowanie patogennych zanieczyszczeń i zarodków HUBER Instalacja filtrów powietrza firmy do czystej wody pitnej Zbiornik wody czystej kompletne wyposażenie zbiorników wody czystej zabezpieczenie przed włamaniem według międzynarodowych norm bezpieczeństwa Zbiornik wody pitnej z wyposażeniem HUBER 71

72 Globalny serwis Najwyższej jakości systemy technologiczne wymagają optymalnego działania, jeśli chcesz skorzystać z wszystkich korzyści ekonomicznych w dłuższej perspektywie oraz w pełnym zakresie, HUBER SERVICE zapewni Ci wsparcie w zakresie eksploatacji produktu wraz z kompleksowym pakietem usług, aby zapewnić, iż klientowi zwróci się oczekiwany koszt inwestycji: Maksymalna wydajność i dostępność Klienta przy minimalnych kosztach operacyjnych, Jeden zespół, jeden cel: kompetentny serwis przy optymalnych kosztach operacyjnych - na całym świecie Północno Amerykańska Nagroda Frost & Sullivan North American Customer Service Leadership Award przyznana Zespołowi serwisowemu HUBER USA Założona w Nowym Jorku w 1961 roku, Frost & Sullivan jest dziś znana z doradztwa i badania rynku. Ponad 1800 pracowników w ponad 40 krajach na całym świecie działa dlabfrost & Sullivan analizuje branże, rynki i ich rozwój, a także przedsiębiorstwa przemysłowe, które działają na tych rynkach - ciągle w poszukiwaniu firm najlepszych w swojej klasie. W 2013 roku, zarówno władze miejskie i zakłady przemysłowe wybrały HUBER Technology Serwice jako wybitny przykład najlepszej obsługi klienta w Ameryce Północnej na rynku technologii oddzielania ciało stałe / ciecz w dziedzinie technologii separacji. 72

73 WASTE WATER Solutions Globalny serwis HUBER Instalacje i rozruchy Oferujemy naszym klientom wsparcie wykwalifikowanych pracowników naszego serwisu podczas instalacji i rozruchu urządzeń firmy Huber. Ich wiedza i doświadczenie zapewniają sprawne uruchomienie nowych systemów firmy Huber. HUBER Instalacje i Rozruchy HUBER Spare Parts Service Pracownicy naszych serwisów na całym świecie mogą służyć Państwu wszelką radą i wsparciem dotyczącym doboru odpowiednich części zamiennych do Państwa urządzeń. Duży magazyn zapewnia dostępność najważniejszych części zamiennych do maszyn firmy HUBER.. HUBER Sewis Części Zamiennych 73

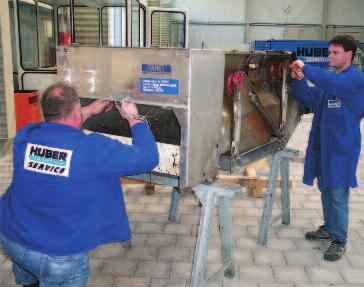

74 Globalny serwis HUBER Serwis naprawczy Szybkie i wysokiej jakości naprawy minimalizują kosztowny czas przestoju. Dyspozycyjni pracownicy serwisu służą swoim doświadczeniem zawodowym zapewniając wszelkie elementy niezbędne do perfekcyjnej pracy maszyn HUBER. HUBER Serwis Naprawczy HUBER Konserwacja Maszyn Konserwacja zachowawcza jest dużo tańsza niż konieczność nagłego dokonania naprawy! Oferujemy szeroki zakres umów serwisowych i remontowych, które zapewniają maksymalne bezpieczeństwo pod względem niezawodności pracy i kosztów. HUBER Maintenance Service 74

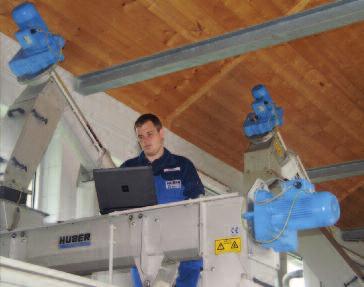

75 WASTE WATER Solutions Globalny serwis HUBER Usługi w dziedzinie optymalizacji procesów Urządzenia optymalnie dobrane do wymagań użytkownika zapewniają nie tylko najwyższą wydajność, ale także niskie koszty obsługi. Warunki panujące w zakładach ulegają często znaczącym zmianom wraz z upływem czasu. Analiza czasu pracy, cykli pracy, pobieranej energii i zużywanego wyposażenia jednorazowego, stopnia zniszczenia itd. pozwala wyciągnąć wnioski, które często umożliwiają znaczącą poprawę wydajności zakładów dzięki optymalizacji urządzeń. HUBER Optimisation Service HUBER Usługi Monitorowania HUBER Operation Control (HOC) zapewnia optyalne i wiarogodne dobieranie parametrów pracy instalacji na całymświecie. System sterowania HUBER Operation Control System (HOC) może być instalowany w nowych lub istniejących maszynach lub instalacjach. Poprzez dodatkowe połączenia online, system wysyła wszystkie istotne dane operacyjne z każdej maszyny do globalnie dostępnego portalu HOC, gdzie są one przechowywane w naszym własnym centrum komputerowym. Do oceny danych są stosowane inteligentne procedury. Jeśli system wykryje jakiekolwiek odchylenie od tolerancji ustalonych w standardzie HUBER powiadamiani nasi inżynierowie Tolerancje danych są indywidualnie korygowane.jeśli serwisanci zdołają zidentyfikować wszelkie odchylenia, natychmiast powiadomiają klienta proponując środki zapobiegawcze. 75

76 Globalny serwis HUBER Serwis produktów innych producentów Jedna osoba kontaktowa do naprawy maszyn: HUBER Serwis. Oferujemy szeroką i profesjonalną obsługę produktów pochodzących od innych producentów. Obejmuje ona części zamienne, naprawy i optymalizację. Jest to rozwiązanie korzystne dla naszych klientów pod kątem kosztowym i logistycznym! HUBER Serwis produktów innych producentów HUBER Konsultacje Serwisu Pracownicy naszego serwisu mogą dojechać do Państwa zakładów służąc wsparciem obejmującym informacje o warunkach naprawy oraz sposobach zmniejszenia kosztów eksploatacji pracy urządzeń. HUBER Consultancy Service International 76

77 WASTE WATER Solutions Globalny serwis HUBER Service Serwis remontowy Często tańszym rozwiązaniem jest wyremontowanie istniejącego systemu niż zakup nowego. Pracownicy naszego serwisu przeprowadzają szczegółową analizą techniczną obejmującą szacunkową wycenę i ofertę rozwiązań dostosowanych do potrzeb użytkownika. HUBER Serwis Remontowy HUBER Szkolenia Warunkiem koniecznym, umożliwiającym sprawną i ekonomiczną pracę zakładów jest wyszkolona załoga. Niezależnie od tego, czy chcecie Państwo podnieść stan wiedzy swoich pracowników, czy też przeszkolić nowe osoby, oferujemy Państwu dostosowane do Państwa potrzeb szkolenia, zarówno w Państwa zakładach jak i w siedzibie firmy HUBER. HUBER Training Service 77
