1 Oferujemy Rozwiązania Na Całym Świecie

2 Istnieją lokalne i globalne wyzwania - oraz rozwiązania HUBER Istnieje rozwiązanie niemal każdego problemu znajdźmy je i wykorzystajmy Często w naszym życiu napotykamy na problemy ale nauczyliśmy się je pokonywać i znajdować ich rozwiązania. Często szukamy pomocy wśród ekspertów. Inżynierowie firmy HUBER są ekspertami w oczyszczaniu wody i ścieków. Jeżeli masz problem z tej dziedziny, przedstaw go nam a my znajdziemy rozwiązanie i z przyjemnością Ci je zaprezentujemy. Lokalne i globalne wyzwania Być może jesteś pracownikiem oczyszczalni ścieków albo doradcą technicznym. Być może szukacie Państwo energooszczędnych i niezawodnych procesów lub urządzeń o lepszej wydajności i skuteczności. Jeżeli tak to prosimy o kontakt z nami. Przedstawimy Państwu ciekawą ofertę. Zasoby energii, wody, a obecnie nawet żywności stają się niewystarczające. Ceny tych dóbr są coraz wyższe. Stoimy przed problemem wyczerpywania się surowców, globalnym ociepleniem i zmianami klimatu z potencjalnymi katastroficznymi konsekwencjami dla większości ludzi, szczególnie w biednych krajach. Musimy działać odpowiedzialnie i z troską o przyszłe pokolenia. Dlatego szukamy takie rozwiązania ekologiczne, dzięki którym będziemy oszczędnie zużywali a nawet odzyskiwali nasze zasoby naturalne. Niniejsza broszura przedstawia przegląd naszych rozwiązań. Oczywiście jest ich więcej. Za każdym razem rozwiązując problem z klientem tworzymy nowe rozwiązanie. Produkty firmy HUBER są podstawą dla rozwiązań technicznych HUBER Zamykamy obieg! HUBER zamienia ścieki w zasoby - bogactwo naturalne! Pracujmy razem i znajdźmy wspólne rozwiązania!

3 Spis Treści Rozwiązania HUBER dla zbiorników wody pitnej HUBER ThermWin Rozwiązania odzysku ciepła z kanałów ściekowych Rozwiązania HUBER dla systemów kanalizacyjnych Rozwiązania HUBER dla zcentralizowanego oczyszczania ścieków Rozwiązania HUBER dla wstępnego mechanicznego oczyszczania ścieków z mikrositami zastępującymi osadniki wstępne Rozwiązania dla odzysku ciepła ze ścieków surowych: Rozwiązania dla odzysku ciepła z odcieku suszarni Rozwiązania HUBER dla odzysku ciepła i wody Rozwiązania HUBER dla ubojni i przetwórstwa mięsnego Rozwiązania HUBER dla wstępnego mechanicznego oczyszczania ścieków Rozwiązania HUBER dla mleczarni Rozwiązania HUBER dla biologicznego oczyszczania ścieków: istalacja istalacja HUBER MBR Rozwiązania HUBER do oczyszczania osadu Rozwiązania HUBER do suszenia osadów HUBER Suszarnia Active Dryer SRT Rozwiązania HUBER dla browarów i rozlewni napojów Rozwiązania HUBER dla przemysłu tekstylnego i wyrobów skórzanych Rozwiązania HUBER dla przemysłu papierniczego Rozwiązania HUBER dla odpadów organicznych Rozwiązania HUBER do suszenia osadów: Suszarnia taśmowa HUBER BT z podgrzewaniem Rozwiązania HUBER dla lokalnej utylizacji osadów ściekowych Instalacja HUBER sludge2energy Rozwiązania HUBER dla oczyszczania piasku z kanalizacji i mycia ulic Rozwiązania HUBER dla przemysłu tworzyw sztucznych Rozwiązania HUBER dla czyszczenia i dezynfekcji osadu Rozwiązania HUBER dla lokalnych i małych oczyszczalni ścieków i odzysku wody

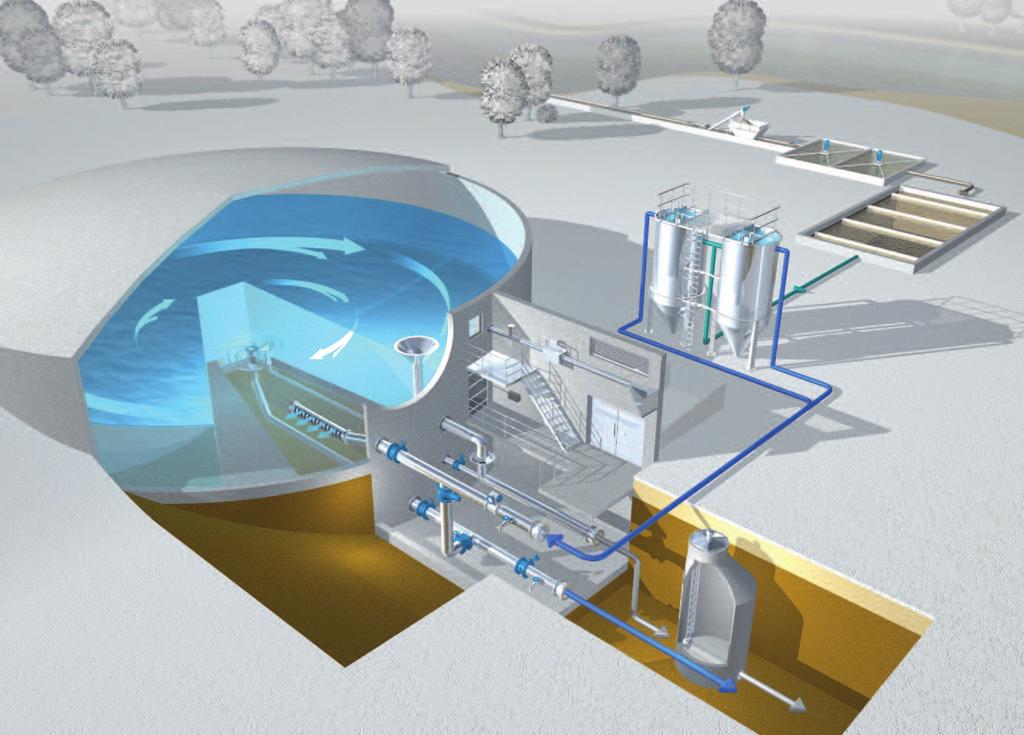

4 Rozwiązania HUBER dla zbiorników wody pitnej a HUBER sita /mechaniczne oczyszczanie b Koagulacja/flokulacja c Zbiornik sedymentacyjny d HUBER Filtry piaskowe CONTIFLOW Zaawansowana filtracja e Przepływomierze f HUBER Pływakowa rura dopływu g HUBER Turbina upustowa typu h Zawór odcinający i HUBER Rury przelewowe Przelew awaryjny j HUBER Przepusty ścienne k HUBER Kratki wentylacyjne z filtrem l HUBER Kratki wentylacyjne ze stali nierdzewnej m HUBER system filtrów powietrza n HUBER okno w ramie ze stali szlachetnej o Drzwi ciśnieniowe HUBER ze stali szlachetnej Ur Us p HUBER Platforma, schody, poręcze ze stali szlachetnej q HUBER Drzwi bezpieczeństwa ze stali szlachetnej r HUBER drabiny z zabezpieczeniem s HUBER pokrywy włazów 6 7

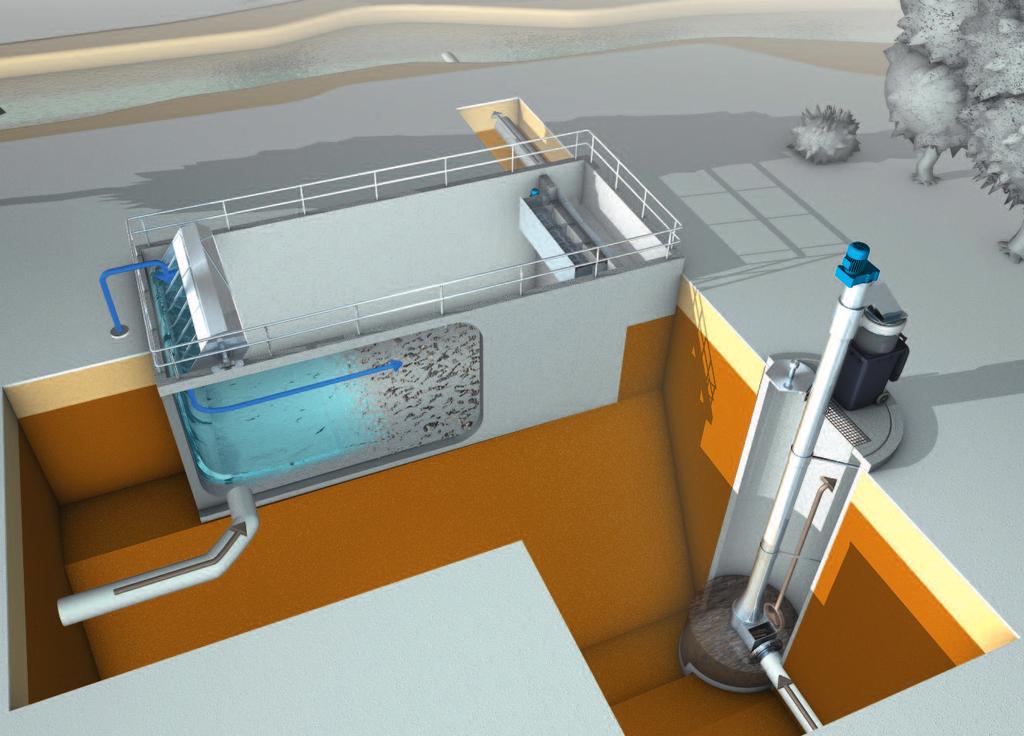

5 Rozwiązania HUBER dla systemów kanalizacyjnych a Zbiornik na wodę deszczową b Przelew burzowy c HUBER Sito przelewowe RoK 2 d Sito pionowe ROTAMAT RoK 4 e HUBER Barierki 8 9

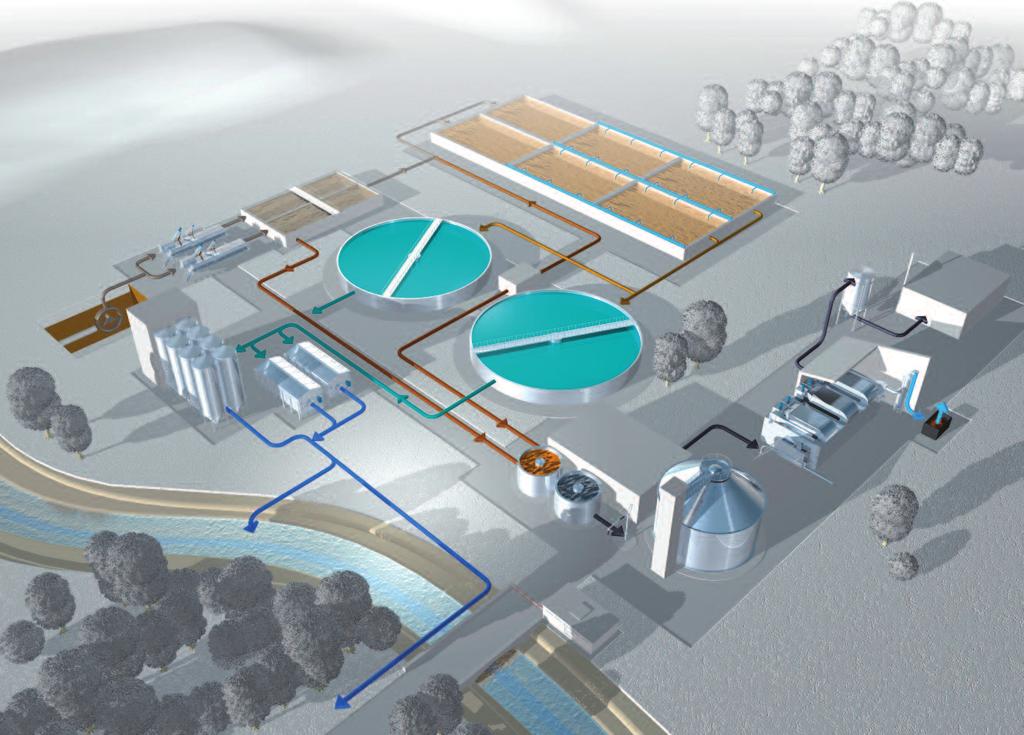

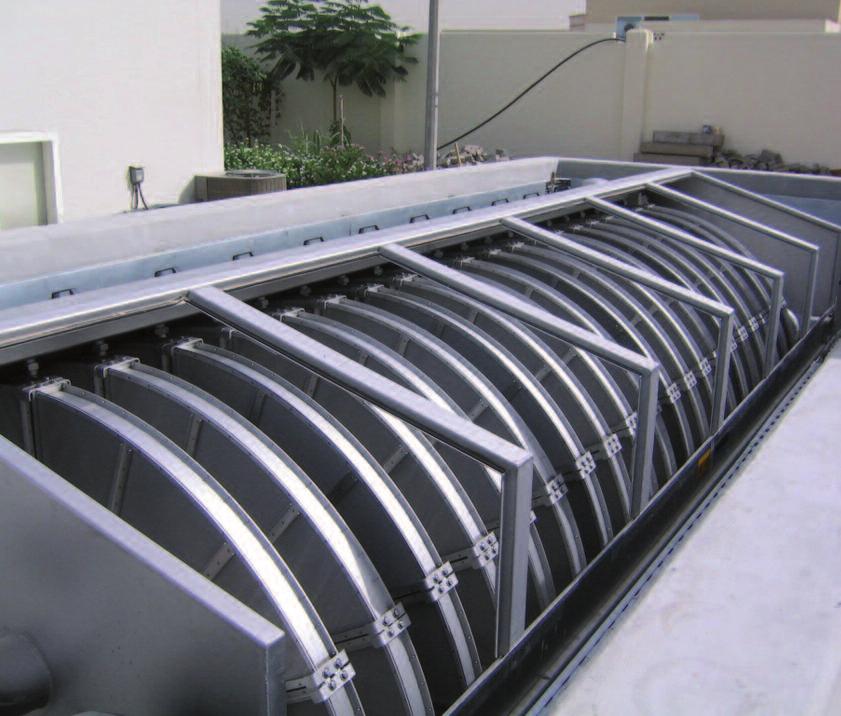

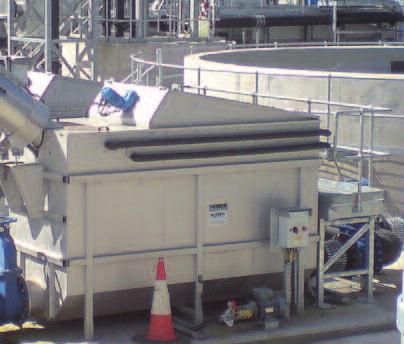

6 Rozwiązania HUBER dla zcentralizowanego oczyszcznia ścieków a Zblokowane urządzenie do mechanicznego oczyszczania: HUBER Urządzenie ROTAMAT Ro 5 b Osadniki wstępne z wyposażeniem ze stali nierdzewnej HUBER c Komory denitryfikacyjne i zbiornik napowietrzający z wyposażeniem ze stali nierdzewnej HUBER d Osadniki wtórne z wyposażeniem ze stali nierdzewnej HUBER e+f+g Osad recyrkulowany+wstępny + nadmierny h HUBER Mikrosito RoDisc i Filtry piaskowe HUBER CONTIFLOW j Zagęszczacz wstępny z wyposażeniem ze stali nierdzewnej HUBER k Obróbka osadu urządzeniami firmy HUBER l Beztlenowa komora fermentacyjna m Suszarnia taśmowa HUBER BT n Instalacja spalania sludge2energy o Zagęszczacz z wyposażeniem ze stali nierdzewnej HUBER p Spust osadu HUBER Nie pokazane na schemacie: Technologia membranowa HUBER Odzysk energii HUBER Obróbka piasku HUBER 10 11

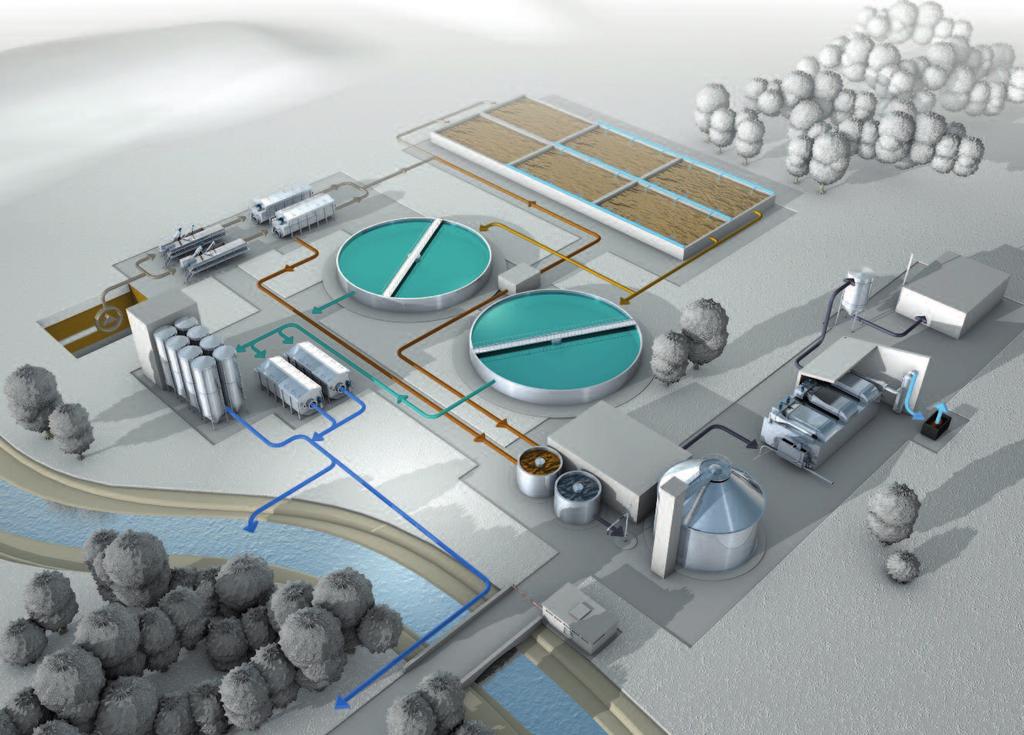

7 HUBER Rozwiązania zcentralizowanej oczyszczalni z mikrositami zamiast osadników wstępnych a Zblokowane urządzenie do mechanicznego oczyszczania: HUBER ROTAMAT Ro 5 b HUBER Sito Bębnowe LIQUID c Komory denitryfikacyjne i zbiornik napowietrzający z wyposażeniem ze stali nierdzewnej HUBER d Osadniki wtórne z wyposażeniem ze stali nierdzewnej HUBER e+f+g Osad recyrkulowany+wstępny + nadmierny h HUBER Mikrosito RoDisc i Filtry piaskowe HUBER CONTIFLOW j Zagęszczacz wstępny z wyposażeniem ze stali nierdzewnej HUBER k Obróbka osadu urządzeniami firmy HUBER l Beztlenowa komora fermentacyjna m Suszarnia taśmowa HUBER BT n Instalacja spalania sludge2energy o Zagęszczacz z wyposażeniem ze stali nierdzewnej HUBER p Spust osadu HUBER Nie pokazane na schemacie: Technologia membranowa HUBER Odzysk energii HUBER Obróbka piasku HUBER 12 13

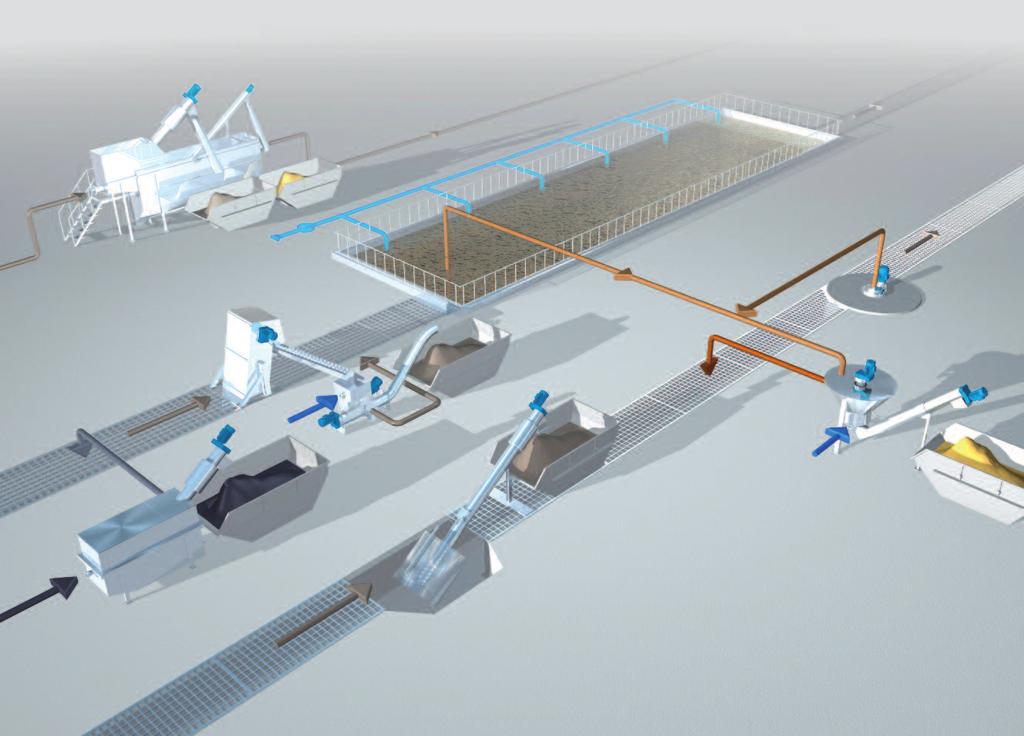

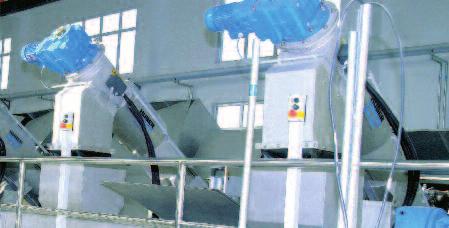

8 Rozwiązania HUBER dla wstępnego mechanicznego oczyszczania ścieków a Zblokowane urządzenie do mechanicznego oczyszczania: HUBER ROTAMAT Ro 5 b Sprasowane i wypłukane skratki c Piasek odseparowany d Stacja zlewna ROTAMAT Ro 3.1 e Krata HUBER Multi-Rake Bar Screen Rake Max f Prasopłuczka HUBER WAP/SL g HUBER Sito bębnowe ROTAMAT Ro 2 h Piaskownik napowietrzający z wyposażeniem ze stali nierdzewnej HUBER i Barierki HUBER j Piaskownik radialny HUBER VORMAX k HUBER Coanda Separator płuczka piasku RoSF 4 l Przepłukany i odwodniony piasek do ponownego użytku m Przenośnik ślimakowy HUBER ROTAMAT Ro

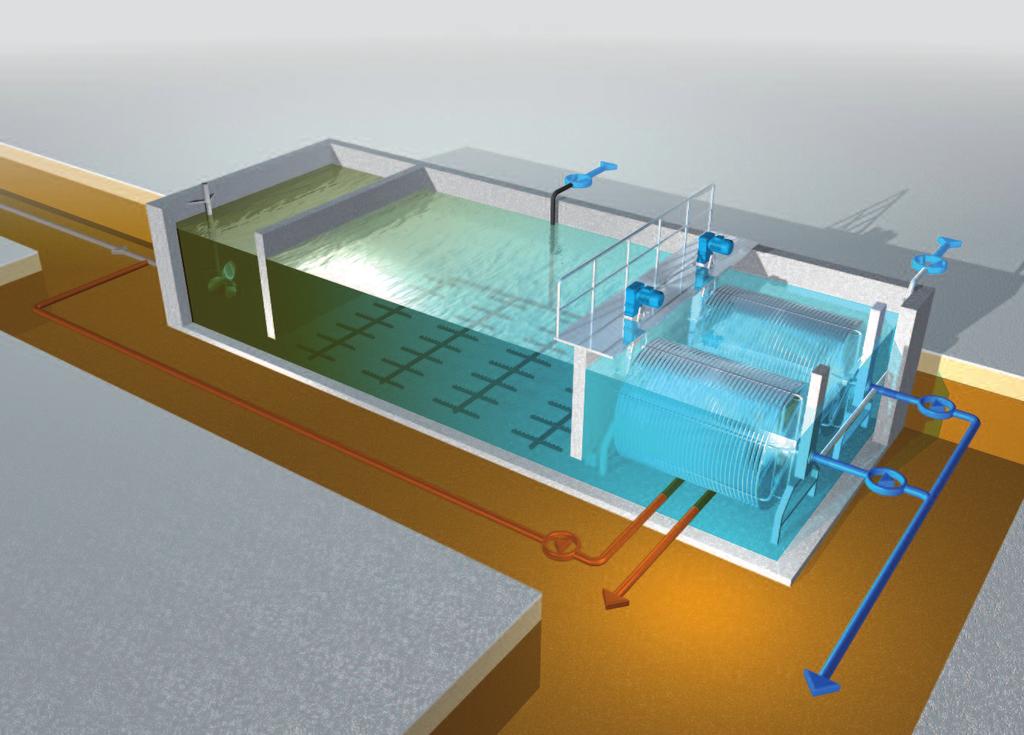

9 Rozwiązania HUBER dla biologicznego oczyszczania ścieków: instalacja HUBER MBR a Napływ ścieków b Komora denitryfikacyjna z mieszadłem c Zbiornik napowietrzania z dyfuzorami powietrza d Filtr membranowy HUBER VRM w zbiorniku filtracyjnym e Dmuchawa napowietrzająca f Dmuchawa powietrza czyszczącego g Osad recyrkulowany h Osad nadmierny do dalszej przeróbki i Pompy permeatu oraz oczyszczony i zdezynfekowany ściek nadający się do powtórnego wykorzystania j HUBER Barierki 16 17

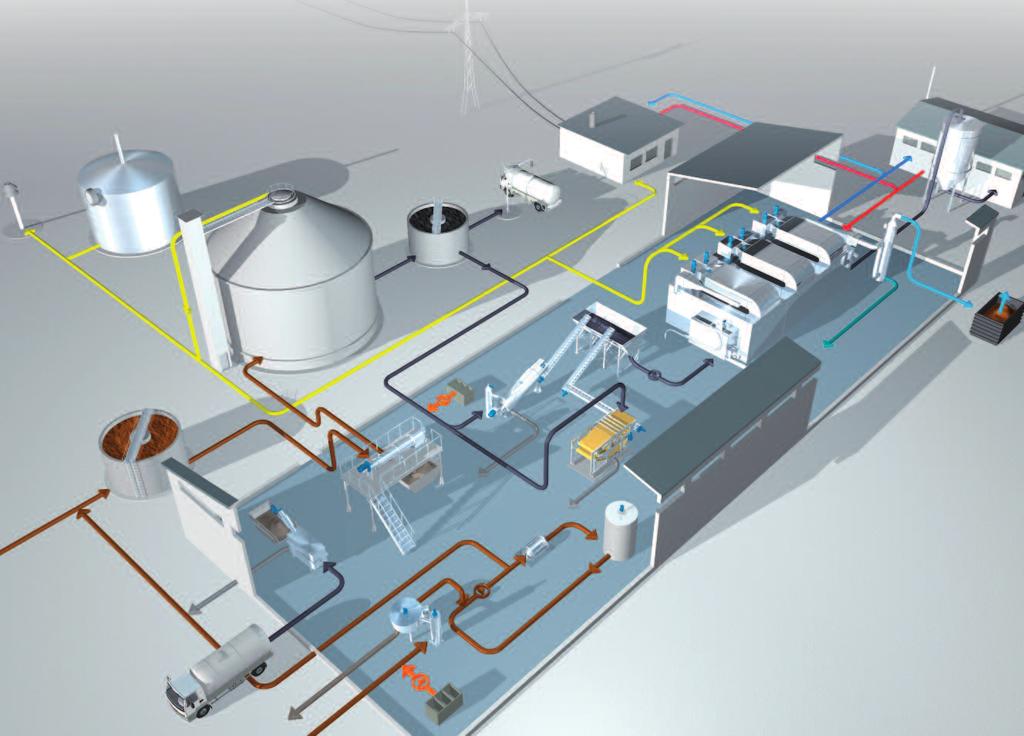

10 Rozwiązania HUBER do oczyszczania osadu a+b+c Osad wstępny + ścieki dowożone + osad nadmierny d HUBER Stacja zlewcza ROTAMAT Ro 3.1 e Skratki Ut Us f Wstępne zagęszczanie g HUBER Separator części stałych STRAINPRESS h HUBER Zagęszczacz S-DISC i+j Dezintegrator + Reaktor beztlenowy talerzowy k Zbiornik l HUBER spust osadu Uu Ur m Prasa do odwadniania skratek ROTAMAT RoS 3 n Prasa taśmowa B-PRESS o Przenośnik ślimakowy HUBER Ro 8 i zbiornik retencyjny RoSF 7 p HUBER Suszarnia taśmowa BT q+r Skruber + Biofilter s Instalacja spalania HUBER sludge2energy t Agregat kogeneracyjny u Stacje przygotowania flokulantu Uu 18 19

11 Rozwiązania HUBER do suszenia osadów : HUBER Suszarnia Słoneczna SRT a HUBER Przerzucarka osadu SOLSTICE, rozmiar 11, 9 lub 6, dla szklarni 12 m b Tory jezdne dla przerzucarki, dostępne w różnych materiałach c Wlot świeżego powietrza po stronie wysuszonego osadu d Wentylatory procesowe e Wentylatory, opcjonalnie klapy dachowe f Wprowadzanie mokrego osadu g Usuwanie suchego granulatu Suszarnia słoneczna z podgrzewaniem podłogowym HUBER na str

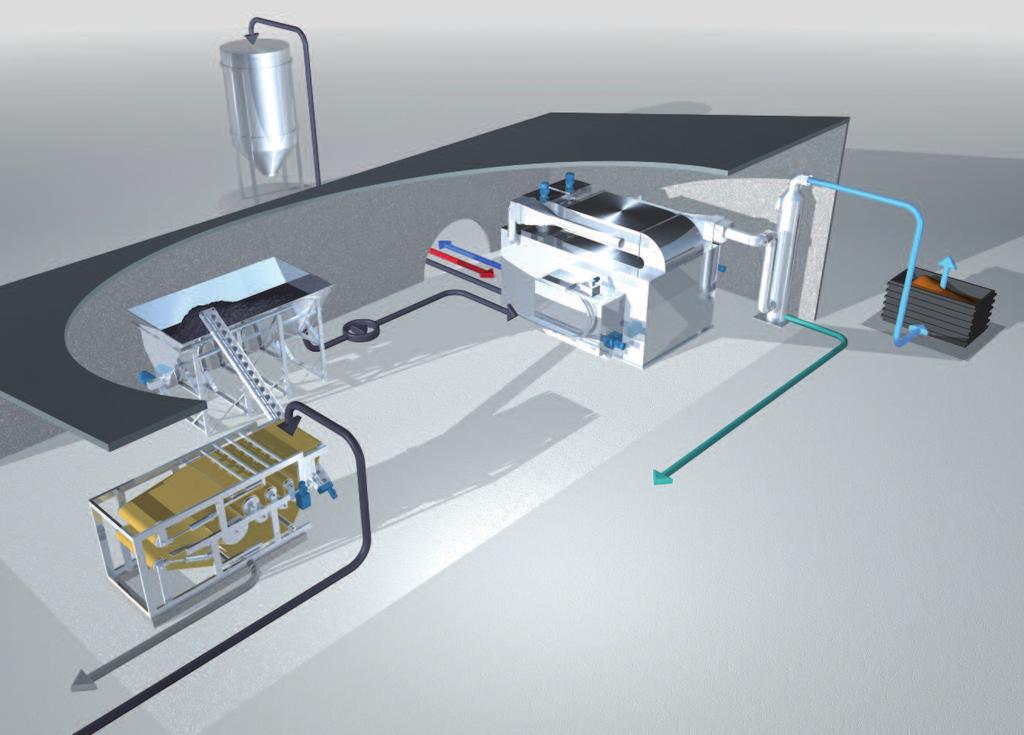

12 Rozwiązania HUBER dla suszenia osadu: Suszarnia taśmowa HUBER BT z podgrzewaniem a Osad uwodniony b Prasa taśmowa HUBER B-PRESS do odwadniania osadu, lub inne urządzenia do odwadniania, np. HUBER Prasa Taśmowa Q-PRESS c Powrót filtratu do oczyszczalni ścieków d Przenośnik ślimakowy HUBER ROTAMAT Ro 8 e Zbiornik z przenośnikiem HUBER GRIT DOSING SCREW RoSF 7 f Osad odwoniony podawany do suszarni g Suszarnia taśmowa HUBER BT h Skruber i Powrót kondensatu do oczyszczalni ścieków j Biofiltr do powietrza wyrzutowego k Wylot powietrza l Przenośnik kubełkowy dla wysuszonego osadu m Silos suchego osadu n Dopływ ciepłej wody do ogrzewania (n.p. z elektrociepłowni) 22 23

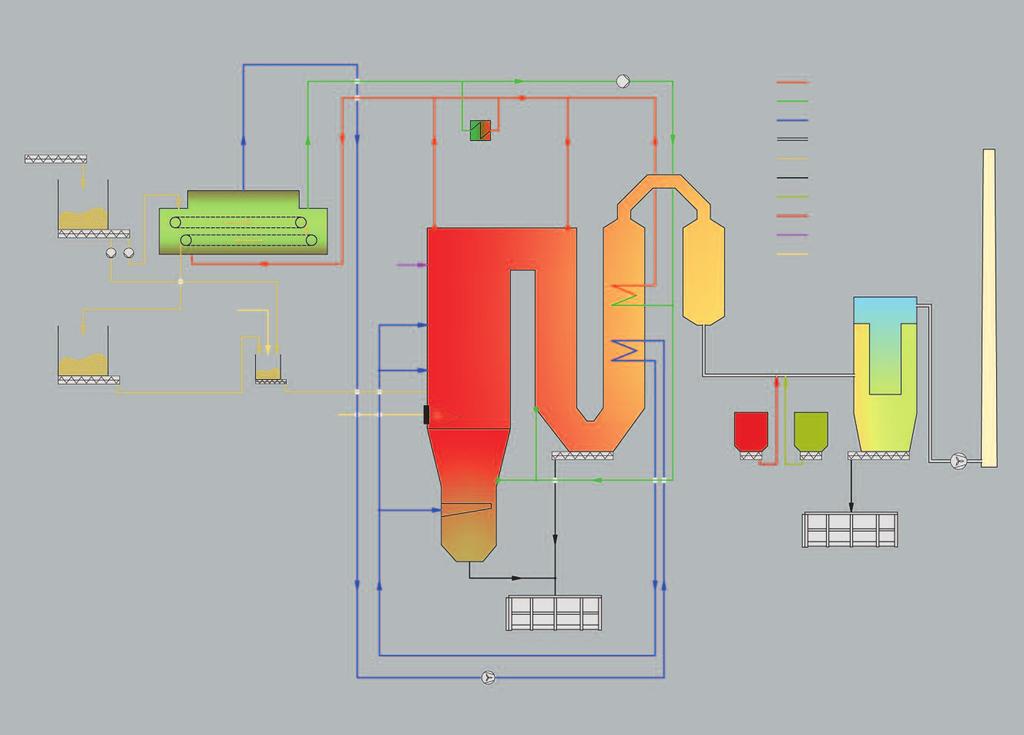

13 Rozwiązania HUBER dla lokalnej utylizacji osadów ściekowych - instalacja HUBER sludge2energy a Zbiornik osadu(mokry) b Zbiornik osadu(suchy) gorąca woda c Suszarnia taśmowa napływ powietrz do utrzymania spalania spaliny osad popiół d Mieszalnik i transport e Reaktor z łożem fluidalnym f Spalanie, podgrzewacz wstępny powietrza r kwaśny węglan sodu węgiel aktywny woda amoniakalna piasek g Kocioł wody gorącej h Rezerwowy wymiennik ciepła i Filtr tkaninowy j Komin k Zbiornik popiołu / Silos l Kwaśny węglan sodowy,węgiel aktywny, dozowanie m Skratki n Woda amoniakalna o Gaz ziemnys p Wymiennik ciepłar q Dmuchawa 24 25

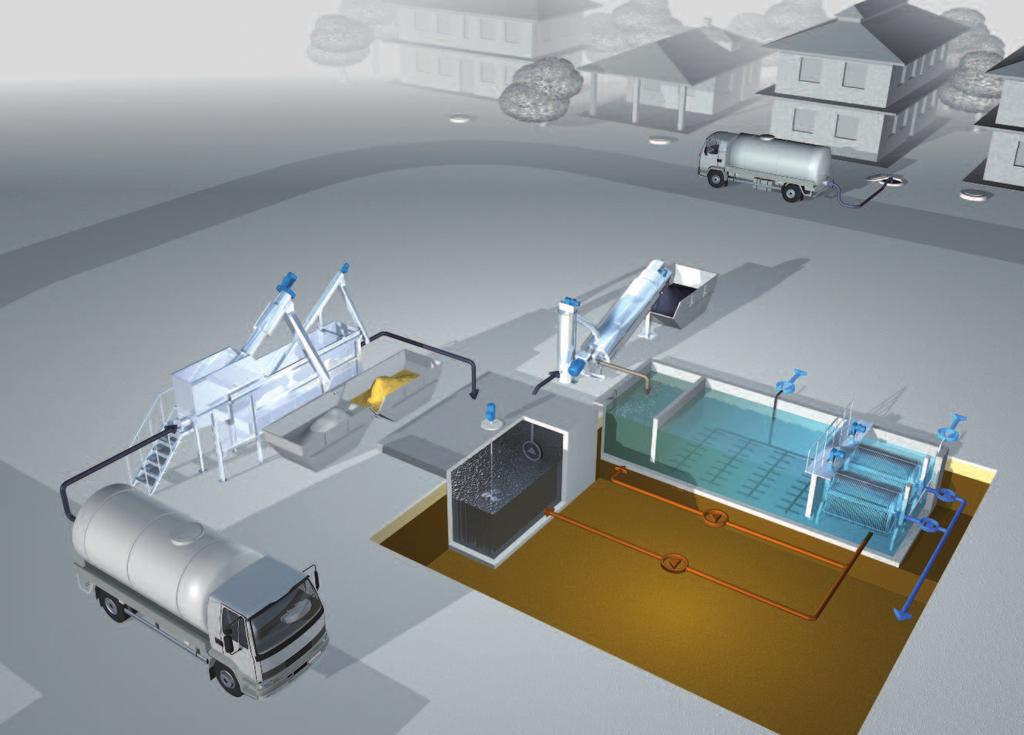

14 Rozwiązania HUBER dla czyszczenia i dezynfekcji osadu a Szambo b Ścieki dowożone c Stacja zlewcza HUBER ROTAMAT Ro 3.3 d+e Przemyte i sprasowane skratki + Piasek odseparowany f Oczyszczony wstępnie osad g Zbiornik na osad h+i Reaktor flokulacyjny + HUBER Prasa taśmowa S-Press j Odwodniony osad k Filtrat Uv Ur l Instalacja HUBER MBR m Komory dentritryfikacyjne z mieszadłem n+o Zbiornik napowietrzający powietrzem wprowadzanym pod ciśnieniem p Filtr membranowy HUBER VRM q Dmuchawa powietrza czyszczącego r Pompy permeatu Ut s Oczyszczony i zdezynfekowany ściek nadający się do np. nawadniania Uu t Osad recyrkulowany Us u Osad nadmierny do dalszej przeróbki v HUBER Barierki i schody 26 27

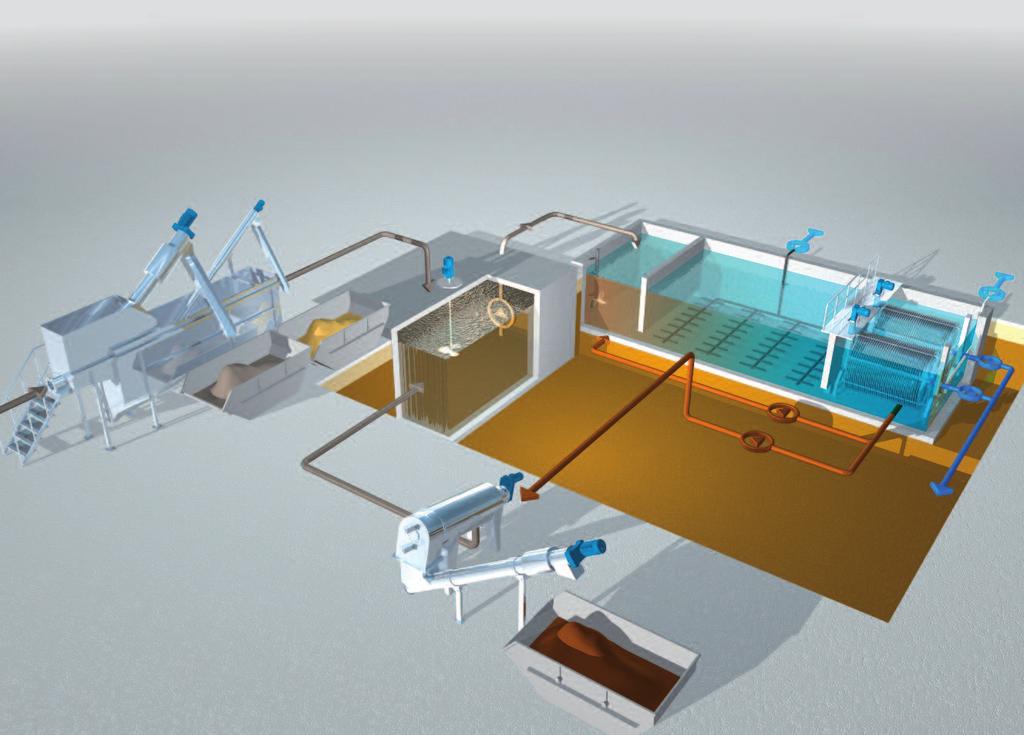

15 HUBER Rozwiązania dla zcentralizowanej i częściowo zcentralizowanej oczyszczalni z odzyskiem wody a Napływ ścieków b Stacja zlewcza HUBER ROTAMAT Ro5 c Przemyte i sprasowane skratki d Piasek odseparowany e+f Wstępnie oczyszczone ścieki + Zbiornik wyrównawczy g HUBER Filtr membranowy h Komory dentritryfikacyjne z mieszadłem i Zbiornik napowietrzający z dyfuzorami j Dmuchawa powietrza k HUBER Filtr membranowy HUBER VRM l Dmuchawa powietrza czyszczącego m Pompy permeatu n Czysty, zdezynfekowany do ponownego użytku odciek permeatu Ut Us o Powrót osadu p Osad nadmierny q HUBER Prasa śrubowa Screw Press Q-PRESS r Osad odwodnion Ur s Filtrat t HUBER Barierki i schody 28 29

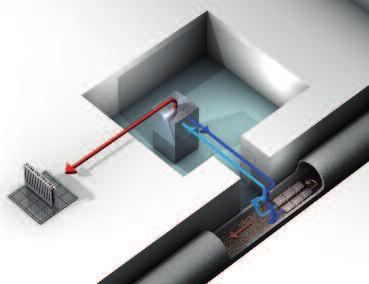

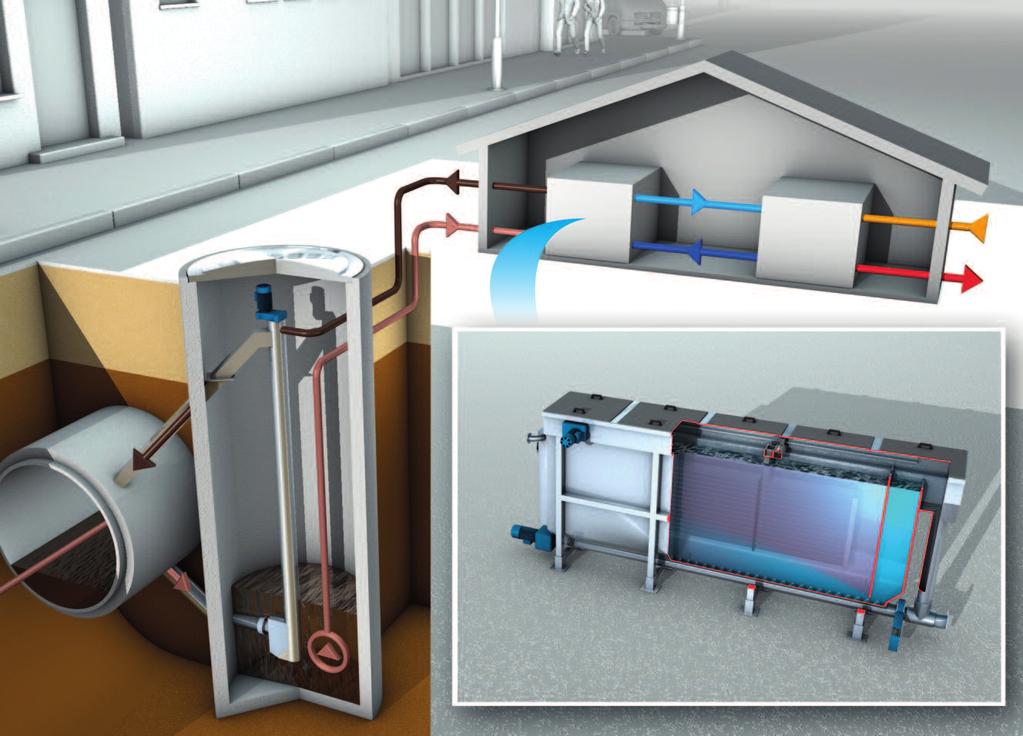

16 HUBER ThermWin Rozwiązania do odzysku ciepła z kanałów ściekowych a Kanał ściekowy b Szyb ściekowy z kratą HUBER Pumping Stations Screen ROTAMAT RoK4 i pompą zasilającą c HUBER Wymienniki ciepła RoWin d Pompa ciepła 30 31

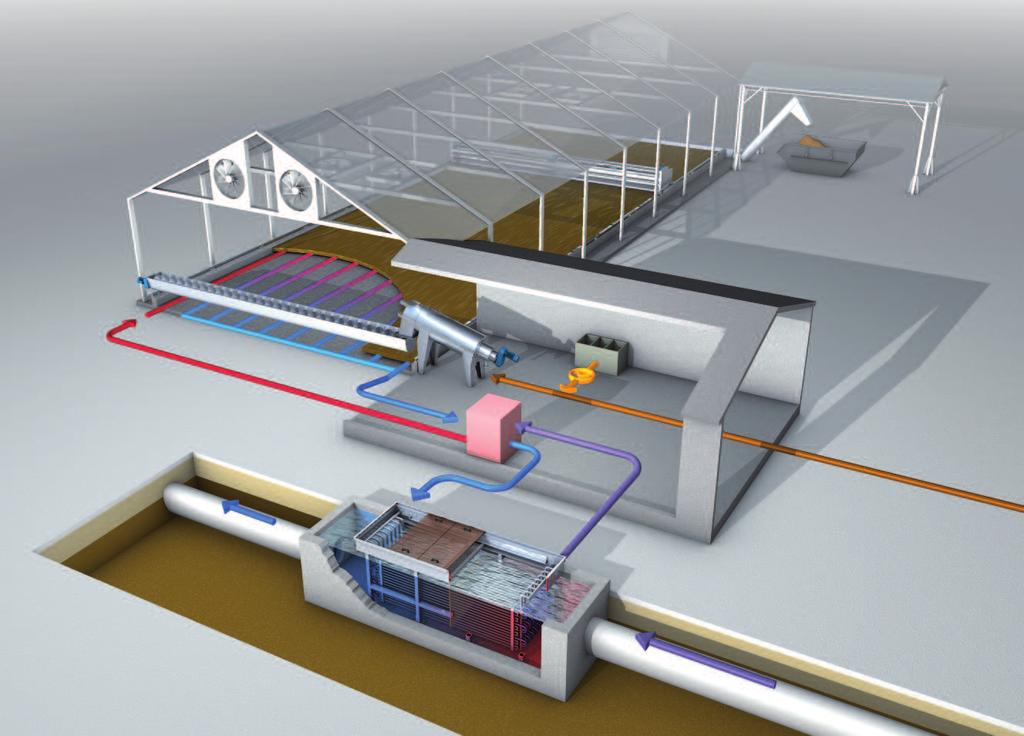

17 Rozwiązania HUBER do odzysku ciepła ze ścieków: Odzysk ciepła z odcieków przemysłowych i suszenia osadu a Ścieki oczyszczone b Osad płynny c Stacja przygotowania polielektrolitu d HUBER Prasa Taśmowa Q-PRESS d HUBER Prasa Śrubowa Screw Press Q- PRESS e Suszarnia Słoneczna SRT wraz ze szklarnią f HUBER Distribution Screw,ransporter ślimakowy osadu g HUBER Przerzucarka osadu Sludge Turner SOLSTICE h HUBER Screw Conveyor Ro8 ;Przenośnik ślimakowy HUBER ROTAMAT Ro 8 i Wysuszony osad do spalenia j Napływ do pompy cieplnej k Wymiennik ciepła HUBER RoWin B l Pompa cieplna m Ciepła woda dla ogrzewania podłogowego n Powrót schłodzonej wody do pompy ciepła o Powrót schłodzonej wody do wymiennika ciepła HUBER RoWin B 32 33

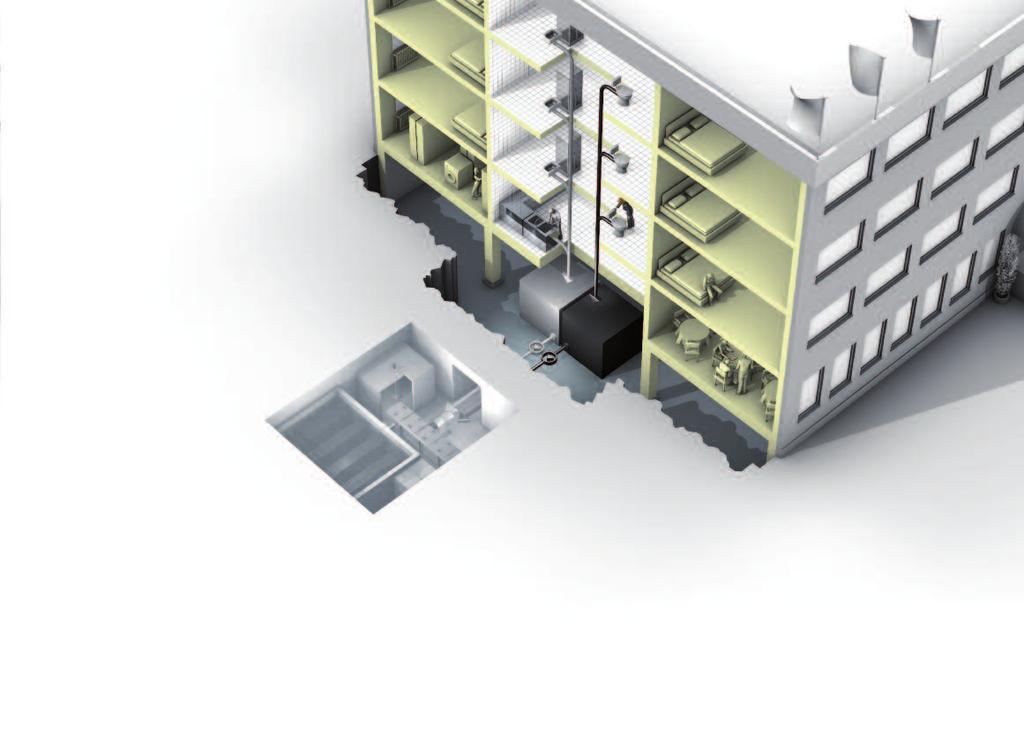

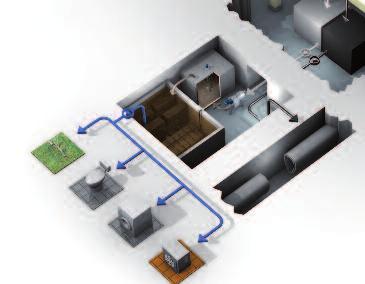

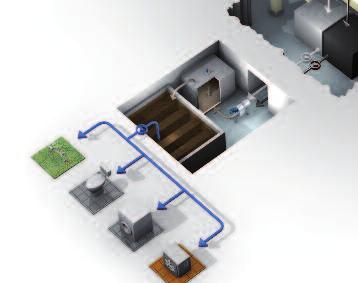

18 Rozwiązania HUBER do odzysku wody i ciepła a Rozwiązanie 1: Oczyszczanie wody szarej HUBER GreyUse b Rozwiązanie 2: Różne oczyszczanie HUBER c Rozwiązanie 3: Wymiennik ciepła HUBER TubeWin d Rozwiązanie 4: Odzysk ciepła ze ścieków w kanałach ściekowych HUBER ThermWin e Rozwiązanie 5: Ciepło ze ścieków HUBER Wymiennika Ciepła RoWin 34 35

19 Rozwiązania HUBER do ubojni i przetwórstwa mięsnego a Ścieki z mycia ciężarówek b HUBER Mikrosito ROTAMAT Ro 9 c Treści żołądków d HUBER Prasa ROTAMAT Ro 7 Uu Uv Ut e Ścieki z ubojni f HUBER Krata bębnowa ROTAMAT Ro 2 Us g Zbiornik wyrównujący na ścieki h+i+j HUBER Dozowane chemikaliów + HUBER Flotator Dissolved Air Flotation (DAF) HDF + odciek DAF Uu Uv Uu Uv Ur k+l Bioreaktor Membranowy MBR HUBER + HUBER Filtr Membranowy VRM m Odciek do ponownego wykorzystania n+oosad zawracany+ Osad nadmierny p Stacja przygotowania polielektrolitu q HUBER Zagęszczacz S-DISC r Komora flotatu s HUBER Prasa śrubowa S-PRESS t Osad odwodniony u Sprasowane skratki v HUBER Przenośnik ślimakowy Ro

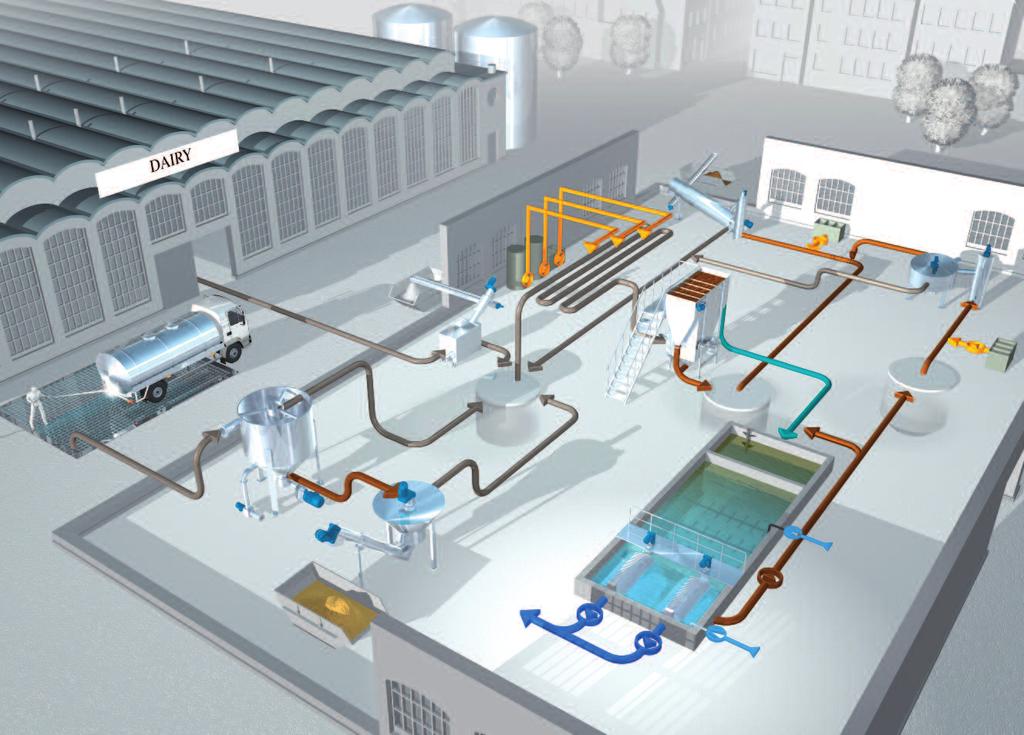

20 Rozwiązania HUBER dla mleczarni a Ściek z mycia ciężarówek b Piaskownik cyrkulacyjny ROTAMAT HRSF c+d Separator płuczka piasku COANDA RoSF4+ przepłukany piasek Uv Uv Ut Uu Ur e Ścieki z mleczarni f+g + HUBER Rotary Drum Fine Screen ROTAMAT Ro2 +Sprasowane skratki h Zbiornik na ściek i + j Reaktor rurowy + Dozowanie chemikaliów k+l Separator flotacyjny HDF + Odciek m+n HUBER Bioreaktor Membranowy +HUBER Membrane Filtration VRM Us o Odciek do ponownego użytku p Zbiornik osadu nadmiernego q Stacja przygotowania polielektrolitu r Zagęszczacz talerzowy S-DISC s Komora flotatu t+u Prasa ślimakowa do odwadniania osadu Q-PRESS+ osad odwodniony v Przenośnik ślimakowy HUBER Ro

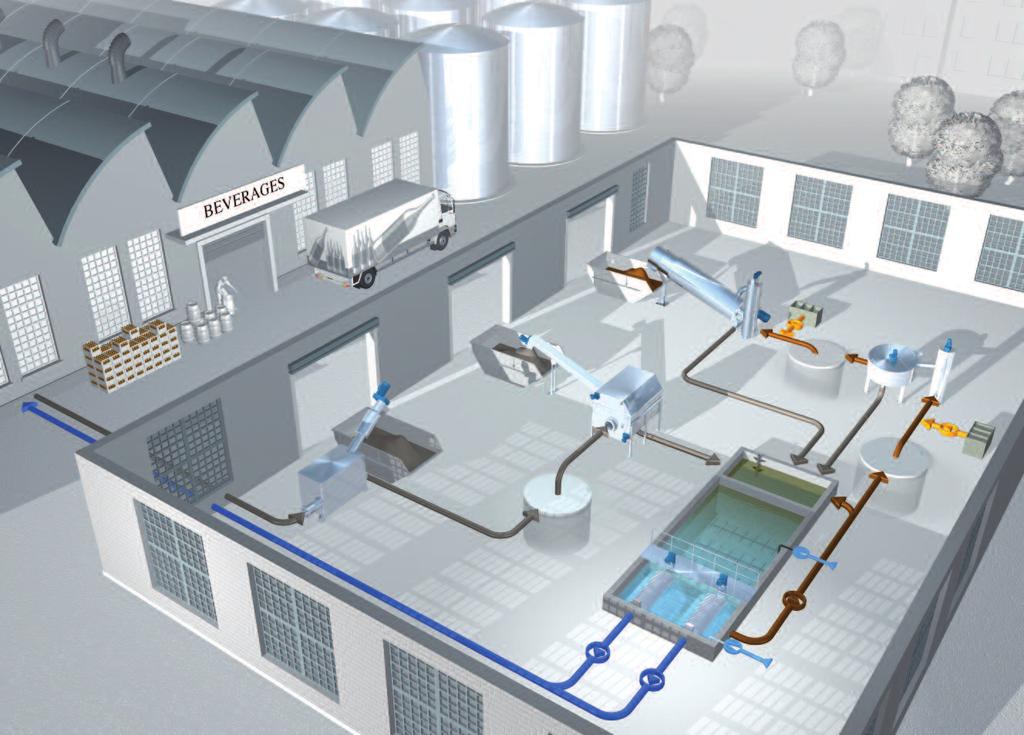

21 Rozwiązania HUBER dla browarów i rozlewni napojów a Surowe ścieki b HUBER Mikrosito ROTAMAT Ro 9 c Sito HUBER z Drum Screen RoMesh RoMesh d Bioreaktor Membranowy MBR HUBER e HUBER Filtr membranowy VRM f Odzyskana woda technologiczna g Osad nadmierny powrót h Stacja przygotowania polielektrolitu i Zagęszczacz talerzowy HUBER Disc Thickener S-DISC j Prasa ślimakowa do odwadniania osadu HUBER Q-PRESS k Filtrat l Przemyte i sprasowane skratki m Odwodniony osad n Przenośnik ślimakowy HUBER Ro

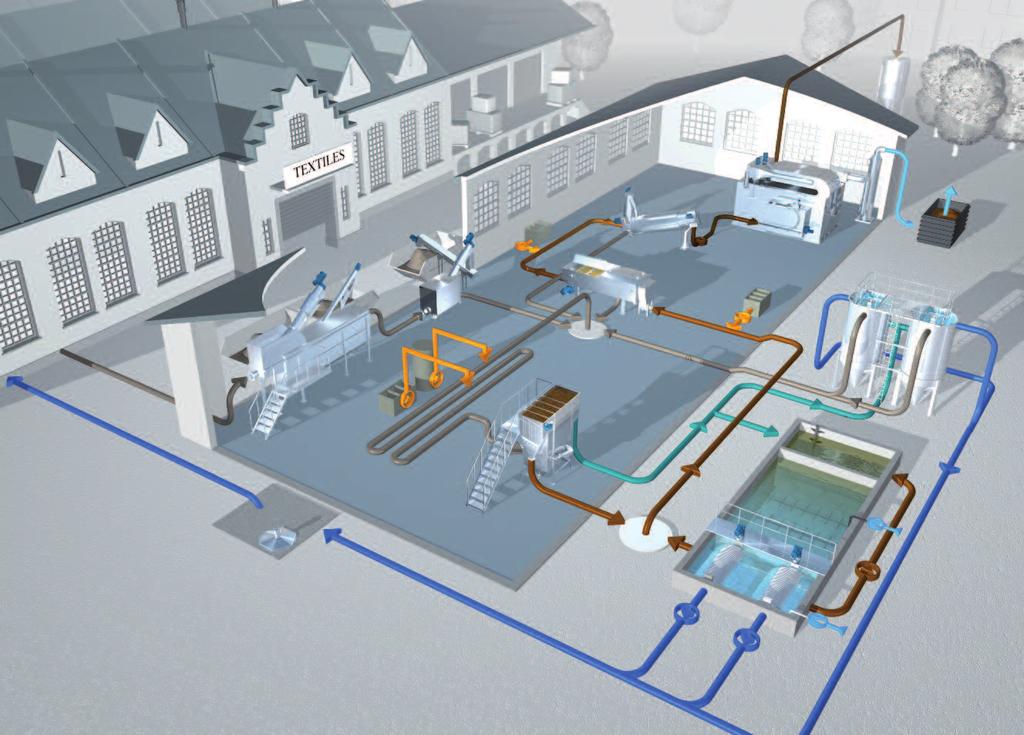

22 Rozwiązania HUBER dla przemysłu tekstylnego i wyrobów skórzanych a Napływ ścieków b HUBER Zblokowane urządzenie do mecha-nicznego oczyszczania: HUBER ROTAMAT Ro 5 c HUBER ROTAMAT Filtr membranowy RoMEM ultrafiltracja d Dozowanie dodatkowe chemikaliów/flokulantów Ur Us e Reaktor rurowy f HUBER Separator flotacyjny drobnopęcherzykowy HDF g Filt piaskowy HUBER CONTIFLOW h HUBER Bioreaktor Membranowy (MBR) HUBER i Filtr Membranowy HUBER VRM j Woda technologiczna k Flotat i osad recyrkulowany l HUBER zagęszczacz taśmowy HUBER zagęszczanie osadu Ut Us m HUBER ROTAMAT prasa ślimakowa Q-PRESS odwadnianie osadu n HUBER Suszarnia taśmowa BT suszenie osadu o Powietrze wylotowe i Biofiltr p Skratki q Odseparowany piasek r Przenośnik ślimakowy HUBER Ro 8 - transport skratek s HUBER schody i pomosty, barierki, t HUBER Pokrywy włazów 42 43

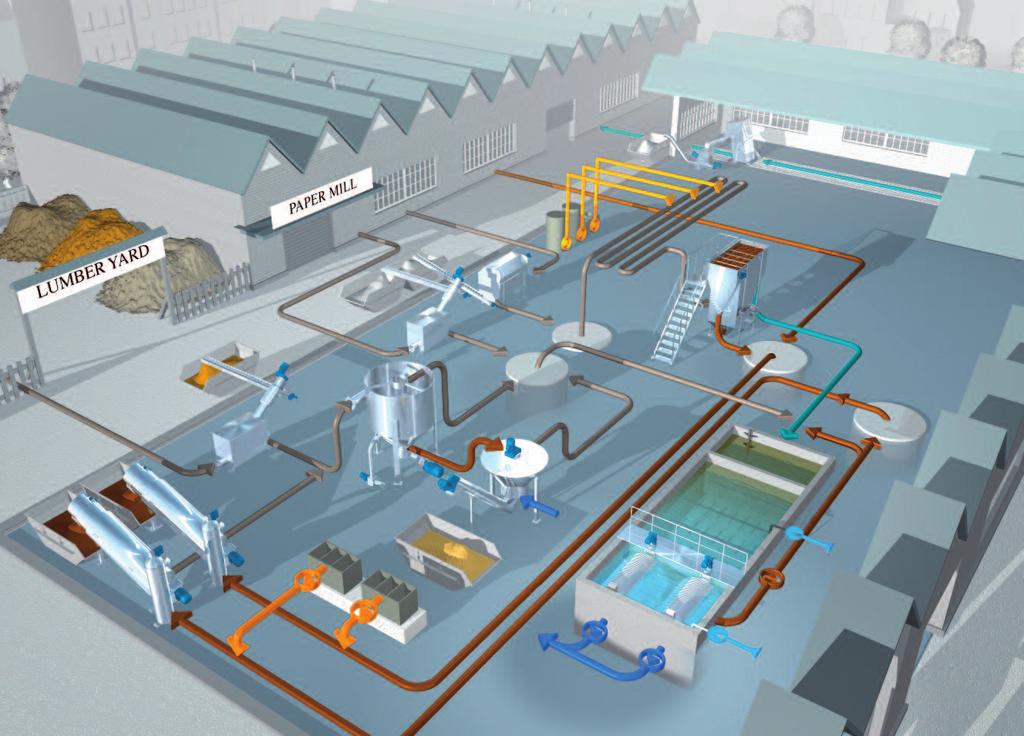

23 Rozwiązania HUBER dla przemysłu papiernicznego a Woda technologiczna b+c Krata RakeMax +HUBER prasopłuczka WAP d Ścieki ze składu drzewa Us e HUBERKrata bębnowa ROTAMAT Ro 1 f+g Piaskownik cyrkulacyjny HRSF + HUBER Płuczka piasku COANDA RoSF 4 Uu h Bardzo zanieczyszczone ścieki i Sito bębnowe ROTAMAT Ro 2 j Ścieki z wytwórni papieru k HUBER Sito bębnowe RoMesh Ut l+m+n Dozowanie chemikaliów Reaktor rurowy + Separator flotacyjny HDF m+n Reaktor rurowy + Separator flotacyjny HDF Uv Ur o+p HUBER Bioreaktor membranowy (MBR) + HUBER Filtr membranowy VRM q Woda technologiczna r+s+t zbiornik osadu recyrkulowanego + osad włóknisty + zbiornik osadu u Stacja przygotowania polielektrolitu v HUBER Prasa ślimakowa S-PRESS Uu 44 45

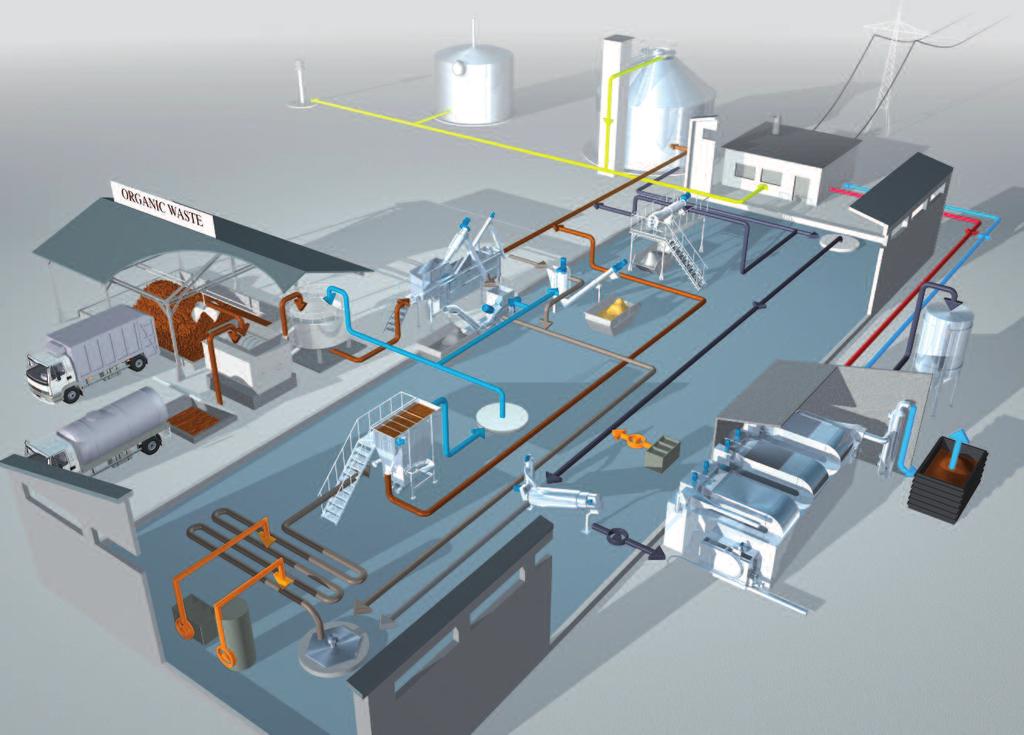

24 Rozwiązania HUBER dla odpadów organicznych a+b Odpady pochodzenia organicznego +Separator tłuszczu z pokrywą HUBER c Sortownik d Rozdrabniacz do rozcierania na miazgę e Zblokowane urządzenie do mechanicznego oczyszczania HUBER ROTAMAT Ro5 f HUBER Prasopłuczka WAP SL g HUBER Płuczka piasku COANDA RoSF 4 h HUBER STRAINPRESS Separator części stałych i+j Komora beztlenowa + Zbiornik gazu +pochodnie k Agregat kogeneracyjny Ut Uu Ur l HUBER ROTAMAT Prasa ślimakowa S-PRESS m HUBER Suszarnia taśmowa BT n+o Biofiltr + Silos osadu wysuszonego p Ciepło do suszenia Uv q Zbiornik ścieków z pokrywą HUBER r+s+t Dozowanie chemikaliów + Reaktor rurowy+separator HUBER HDF u Zbiornik wody technologicznej Ur v Osad poflotacyjny 46 47

25 Rozwiązania HUBER dla oczyszczania piasku z kanalizacji i mycia ulic a Zanieczyszczenia z wozów WUKO b HUBER Zbiornik ROTAMAT RoSF 7 c HUBER Bęben płuczący ROTAMAT RoSF 9 d HUBER Praska zgrubnych zanieczyszczeń ROTAMAT RoSF XXL e Przepłukane i sprasowane skratki f Zanieczyszczona woda płuczna g HUBER COANDA Separator płuczka piasku RoSF 4 h Przepłukany piasek i HUBER ROTAMAT Sito bębnowe Ro 2 j HUBER ROTAMAT Piaskownik Ro 6 Ut k Piasek odseparowany l+m Dozowanie chemikaliów+ Reaktor rurowy n Sedymentowanie osadu o Separator flotacyjny HUBER HDF p Zbiornik wody technologicznej z pokrywą HUBER q Zbiornik osadu Ur r+s HUBER Prasa ślimakowa S-PRESS + osad odwodniony t Schody i barierki HUBER Us 48 49

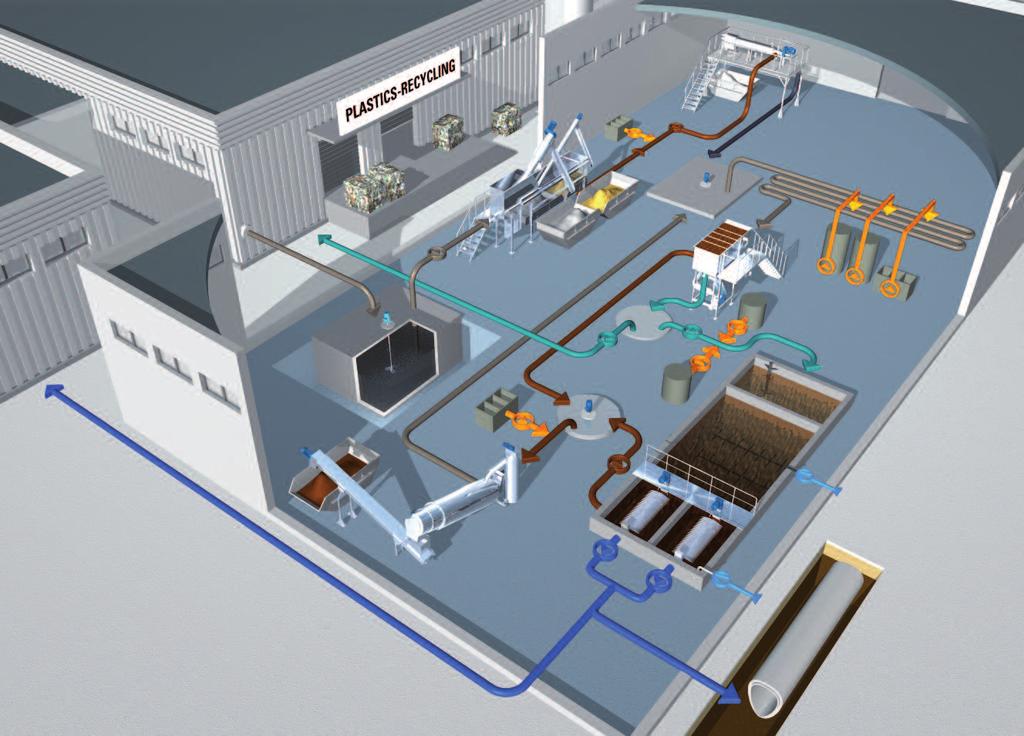

26 Rozwiązania HUBER dla przemysłu tworzyw sztucznych a Zbiornik wyrównawczy na ścieki surowe b HUBER Zblokowane urządzenie do mechanicznego oczyszczania HUBER ROTAMAT Ro6 c Sprasowany surowiec d Piasek e HUBER STRAINPRESS f Włókna/części stałe g Zbiornik buforowy h Reaktor rurowy i Dozowanie chemikaliów j HUBER Separator flotacyjny HDF k Pompownia wody technologicznej l Powrót wody technologicznej m Napływ do Bioreaktora MBR n HUBER Bioreaktor Membranowy MBR Ut Us Ur o HUBER Filtr Membranowy HUBER VRM p Zbiornik na osad ( flotat,/osad nadmierny z systemu) q Dozowanie chemikaliów r HUBER Prasa ślimakowa S-PRESS Uu s HUBER Przenośnik ślimakowy Ro 8 t Odwodniony osad u Permeat do odzysku lub usunięcia 50 51
