Orbitrek E-GLIDE INSTRUKCJA OBSŁUGI. Przed rozpoczęciem użytkowania Orbitreka, przeczytaj uważnie instrukcję

Transkrypt

1 Orbitrek E-GLIDE INSTRUKCJA OBSŁUGI Przed rozpoczęciem użytkowania Orbitreka, przeczytaj uważnie instrukcję

2 Spis Treści Ważne instrukcje dotyczące bezpieczeństwa Cechy produktu Instrukcja montażu orbitreka...5 Użytkowanie konsoli Ogólne zasady eksploatacji Schemat budowy Lista podzespołów..7 UWAGA Orbitrek jest przeznaczony wyłącznie do użytku domowego, i tylko takie zastosowanie gwarantuje obowiązywanie gwarancji producenta. Każde inne zastosowanie będzie skutkowało utratą gwarancji.

3 Ważne instrukcje dotyczące bezpieczeństwa UWAGA! Przed rozpoczęciem użytkowania zapoznaj się ze wszystkimi instrukcjami.. Urządzenie nie powinno być używane na grubych wykładzinach lub dywanach z długim włosem. Grozi to uszkodzeniem zarówno wykładziny jak i orbitreka. Nie pozwalaj dzieciom na zbliżanie się do orbitreka. Urządzenie posiada liczne elementy, które mogą spowodować uszkodzenia ciała. Nie zbliżaj dłoni do wszelkich ruchomych elementów. Nie wrzucaj ani nie wkładaj w otwory maszyny żadnych przedmiotów. Urządzenie może być stosowane wyłącznie w sposób opisany w niniejszej instrukcji. Nie należy stosować dodatków nie zalecanych przez producenta. Stosuj odpowiednie obuwie. Nie należy ćwiczyć na orbitreku w butach z wysokim obcasem, w sandałach lub boso. Aby zapobiec przemęczeniu nóg zalecane jest wysokiej jakości obuwie sportowe. 7. Zachowaj ostrożność wykonując inne czynności podczas treningu na orbitreku, takie jak oglądanie telewizji, czytanie etc. Może to skutkować utratą równowagi i spowodować poważną kontuzję. 8. Dokonując zmian w ustawieniach, zawsze trzymaj się rączek lub uchwytów. 9. Ten trenażer nie jest przeznaczony do użytku przez osoby o ograniczonych zdolnościach ruchowych i umysłowych lub nie posiadających wystarczającgo doświadczenia i wiedzy. 0. W przypadku gdy urządzenie jest używane przez lub w obecności dzieci lub osób niepełnosprawnych niezbędny jest ich ścisły nadzór.. W celu uniknięcia kontuzji, zatrzymując orbitrek E-Glide, naciśnij dźwignię hamulca ręcznego umieszczoną na nieruchomej rączce. Hamulec pozwoli zatrzymać koło zamachoweo zanim wykona ono jeden obrót. ZACHOWAJ TE INSTRUKCJE PAMIĘTAJ O BEZPIECZEŃSTWIE!

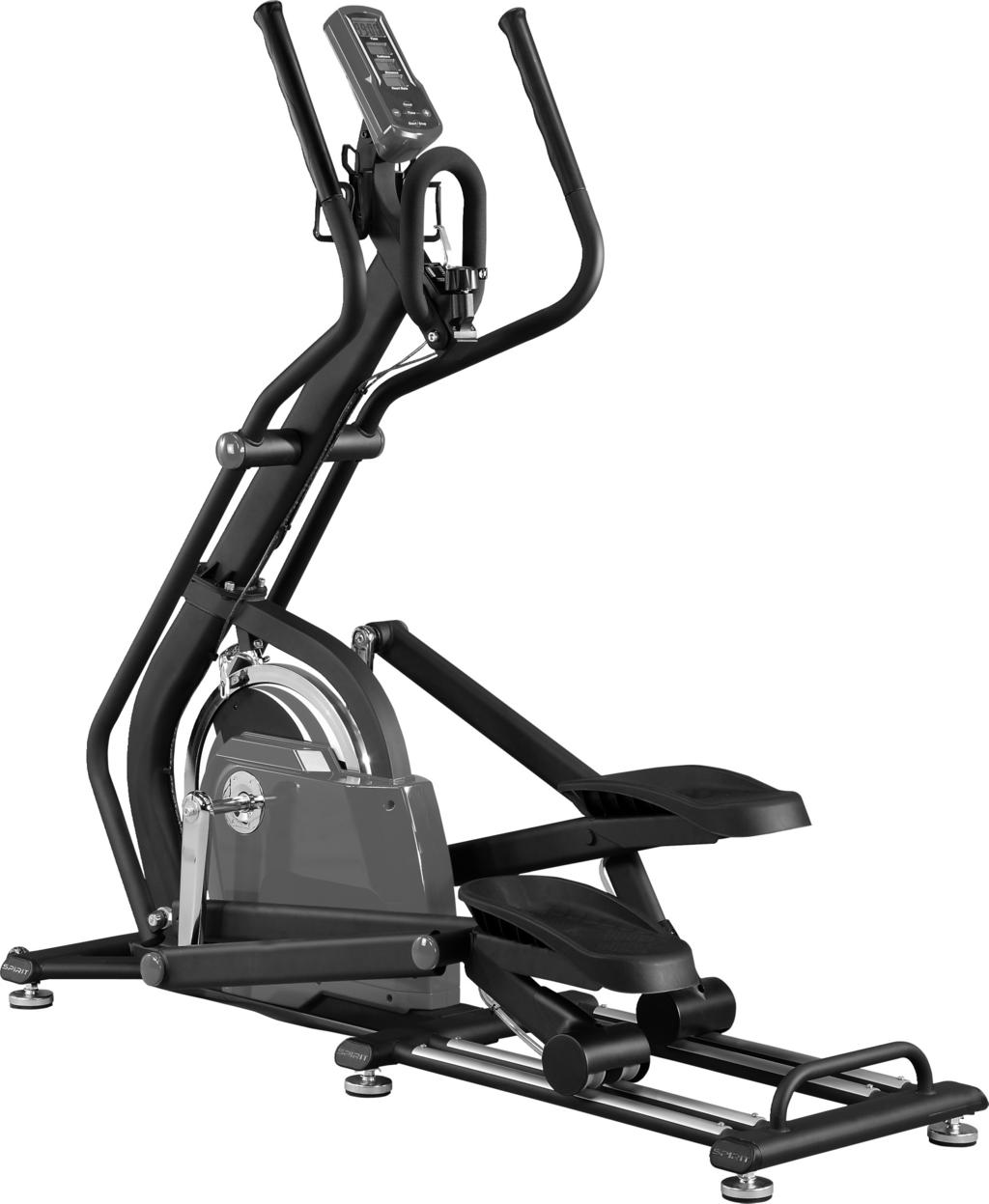

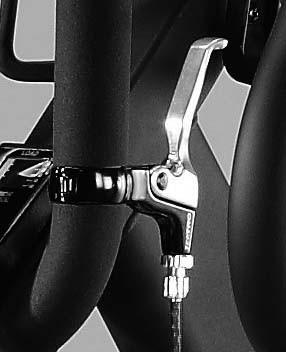

4 CECHY PRODUKTU Produkt ten jest orbitrekiem nowej generacji zaprojektowanym specjalnie do treningów grupowych lub dla wymagających użytkowników domowych. Oto kilka powodów, dla których uważamy, że orbitrek E-Glide jest jedną z najlepszych maszyn tego typu dostępnych na rynku. - Rewolucyjna, innowacyjna opatentowana technologia supergładkiego, superszybkiego ruchu, otwierająca nowe możliwości dla użytkowników w zakresie osobistych celów, poprawy zdrowia, wytrzymałości oraz siły. - Kompatybilność z programi ćwiczeniowymi ElliptiCore oraz wszelkimi innymi programami do programów grupowych daje użytkownikom wybór ćwiczeń, co oznacza, że właściciele klubów mogą zapewnić większą różnorodność treningów grupowych oraz otworzyć się na większą liczbę uczestników. - Bezpieczeństwo zostało zwiększone poprzez dodanie hamulca ręcznego oraz manualnego drążka blokady koła zamachowego na czas nie używania orbitreka. - Trzynastokilogramowe stalowe koło zamachowe wyposażone w innowacyjny napęd zapewnia idealną siłę bezwładności stanowiącą dla użytkownika dodatkowe wyzwanie, ale jednocześnie gwarantuje płynną jazdę niezależnie od tempa. - Potężny magnetyczny opór umożliwia intensywne treningi, różnorodność stylu jazdy, a także pozwala dostosować urządzenie dla cięższych użytkowników. - Szerokie pedały pozwalają na dowolność w ustawieniu stóp do środka lub na zewnątrz, a w całym zakresie kroku orbitreka pozostają w poziomie względem podłoża. - Umiejscowione na środku rączki ułatwiają wchodzenie i schodzenie z maszyny, odpoczynek podczas treningu oraz kontrolowane sprinty w treningach interwałowych. - Istotne dane o tempie (RPM), całkowitej pokonanej odległości oraz całkowitym czasie treningu wyświetlają się na uchylnym cyfrowym wyświetlaczu LCD. - Samozasilanie bez użycia prądu elektrycznego (poza wymiennymi bateriami AA). - Zwiększona mobilność dzięki zamontowanemu z tyłu uchwytowi, wytrzymałym rolkom z przodu oraz wąskiej budowie. - Wysokiej jakości materiały, precyzyjne wykonanie i maszynowe spawy nadają orbitrekowi trwałość oraz niepodważalną jakość. - Doskonałość w przyzwoitej cenie sprawia, że E-Glide to najlepszy orbitrek na rynku.

5 Instrukcja montażu orbitreka E-Glide Krok #58. Śruba ze stali nierdzewnej M0 x 0mm #65. Podkładka sprężysta M0 #9. Śruba ze stali nierdzewnej M0 x 5mm Krok #3. Podkładka #59. Śruba Phillipsa M5 x 0mm #58. Śruba ze stali nierdzewnej M0 x 0mm #5. Podkładka Falista 5mm

6 Krok #. Śruba 5/6 x -3/ #5. Nakrętka 5/6 #59. Śruba Phillipsa M5 x 0mm Krok #7. Rygiel M0 x 38mm #0. Nakrętka M0

7 Narzędzia #5- Śrubokręt Phillipsa #8. Klucz inbusowy mm #6- Klucz inbusowy 8mm #9. Klucz inbusowy 5mm #7- Klucz 7mm #0. 3 & m/m Wrench

8 KROK : MASZT KONSOLI. Linka regulująca naprężenie oraz czujnik prękości są wbudowane w maszt konsoli oraz ramę główną, dlatego zachowaj ostrożność aby nie pociągnąć za mocno masztu konsoli podczas montażu i go nie uszkodzić. Połącz ze sobą dwa przewody czujnika prędkości.. Unieś maszt konsoli i dopasuj ustaw go tak, by bolców w płytce mocowania weszły w owory w głównej ramie. Uważaj by podczas montażu przewód czujnika prędkości nie został wciśnięty mięzy maszt konsoli a elementy ramy głównej. 3. Przymocuj maszt konsoli za pomocą śrub ze stali nierdzewnej M0 x 0mm (58) oraz podkładek sprężystych M0 (65). Upewnij się, że śruby są mocno dokręcone.. Zainstaluj nieruchome rąćzki (3) na maszcie konsoli za pomocą śrub ze stali nierdzewnej M0 x 5mm (9) oraz podkładek sprężystych M0 (65). Upewnij się, że śruby są mocno dokręcone.

9 KROK : RUCHOME RAMIONA I PEDAŁY. Umieść po jednej podkładce falistej (5) po obu stronach osi masztu, a następnie w oś masztu konsoli wsuń obydwa ruchome ramiona (P i L) (9 & 0). Ramiona są oznaczone literami R (prawe) oraz L (lewe). Upewnij się, że nie zamieniłeś ich miejscami. Nie wciskaj ich na siłę ani nie dobijaj młotkiem, ponieważ w ten posób możesz doprowadzić do uszkodzenia łożysk. Ruchome ramiona zostały testowo zamontowane w fabryce I powinny być dobrze spasowane, nawet jeśli ich wprowadzenie nie jest łatwe.. Zamocuj ramiona za pomocą śrub ze stali nierdzewnej (58) oraz podkładek (3) tak, by ich płaska strona była zwrócona na zewnątrz, a następnie dokręć je kluczem (6). Wciśnij ozdobne osłonki (85) na podkładki. 3. Przymocuj pedały (L i P) (86 & 87) dwunastoma śrubami Phillipsa (59) I dokręć je za pomocą śrubokrętu Phillipsa (5). Pedały posiadają pod spodem oznaczenia L i R

10 KROK 3: KONSOLA. Zamocuj kółka transportowe (79) za pomocą dwóch śrub 5/6 x -3/ () oraz nakrętek (5).. Rozpakuj konsolę, a następnie zainstaluj w niej 3 baterie typu AAA. Przyłącz przewód czujnika prędkości do dwustykowego złącza w otworze na tyle konsoli. Umieść konsolę na płytce mocującej masztu konsoli, a następnie zamocuj czterema śrubami M5 x 0mm (59). 3. Umieść cztery zatyczki (8) na podkładkach na obu pedałach.

11 KROK : RUCHOME RAMIONA Połącz płytkę montażową na końcach ramion z końcami prętów odchodzących od ramion pedałów za pomocą rygli (7) oraz nakrętek M0 (0). Mocno je dokręć.

12 KROK 5: NÓŻKI POZIOMUJĄCE I ZATYCZKI. Przechyl orbitrek na jeden bok, a następnie oprzyj go na czymś stabilnym i zamocuj trzy nóżki poziomujące (0). Przechyl urządzenie na drugą stronę i zamocuj pozostałe trzy nóżki (0). Następnie wypoziomuj orbitrek w miejscu, w którym ma docelowo stać. Wkręć obie środkowe nóżki do maksimum, podobnie jak tylne i przednie. Następnie wykręć je mniej więcej po dwa, trzy obroty. Wypoziomuj orbitrek tylnymi i przednimi nóżkami, na koniec wykręć środkowe nóżki tak, by dotykały podłogi. Pamiętaj by po zakończeniu poziomowania zablokować śruby.. Wciśnij sześć plastikowych zatyczek (83) w owalne tuby stabilizatorów.

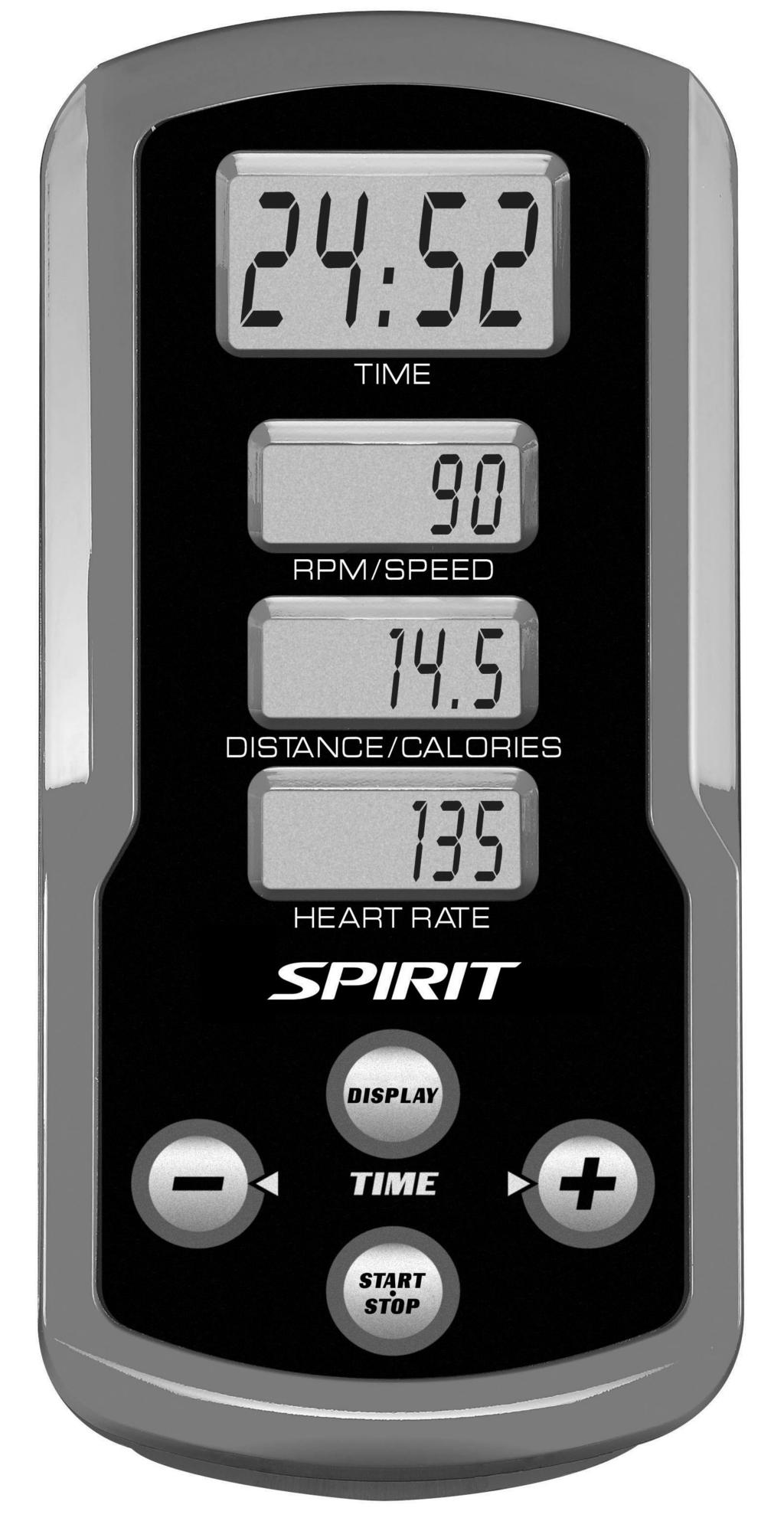

13 STOSOWANIE KONSOLI E-GLIDE Zasilanie Konsola zasilana jest trzema alkalicznymi bateriami AA (w zestawie) lub akumulatorami niklowokadmowymi. Po umieszczeniu baterii w konsoli, urządzenie się uruchomi, okno czasu wyświetli czas, okno dystansu wyświetli dystans, a okno tempta (RPM) wyświetli obecną wersję oprogramowania. Okno godzin wskazuje całkowitą liczbę przepracowanych godzin, a okno dystansu całkowitą liczbę pokonanych kilometrów. W przypadku gdy konsola nie rozpozna sygnału prędkości lub odczytu klawiszy, przejdzie w stan uśpienia, by oszczędzać baterie. W celu wzbudzenia konsoli, wciśnij dowolny przycisk.

14 Wyświetlacze Czas: W zależności od wybranych przez użytkownika ustawień, wyświetla czas treningu na dwa sposoby odliczając od zera (łączny czas), lub odlicza do zera (pozostały czas) Prędkość / Tempo / RPM: Wyświetla aktualną prędkość pedałowania wyrażoną w obrotach na minutę. W zależności od ustawień, po naciśnięciu przycisku Display, wyświetla Prędkość w milach lub kilometrach na godzinę. Dystans / Kalorie: Wyświetla wirtualną odległość przejechaną w milach lub kilometrach (jednostki ustawia się w trybie zaawansowanego menu). Po naciśnięciu przycisku Display wyświetla się odczyt kalorii. Puls: Wyświetla wartość pulsu w uderzeniach na minutę o ile użytkownik ma na sobie wykryty przez konsolę pas piersiowy. Odbiornik pulsu jest kompatybilny z nadajnikami Polar. Przyciski Time + : Służy do ustawienia czasu treningu przed naciśnięciem przycisku Start. Z każdym naciśnięciem przycisku + czas treningu zwiększy się o minutę. Po przytrzymaniu przycisku przez sekundy, wartość zacznie się zmieniać szybciej. Poza tym, przycisk ten służy również do zmiany odczytu czasu na odliczanie od 0. Time -: Służy do ustawienia czasu treningu przed naciśnięciem przycisku Start. Z każdym naciśnięciem przycisku + czas treningu zmniejszy się o minutę. Po przytrzymaniu przycisku przez sekundy, wartość zacznie się zmieniać szybciej. Poza tym, przycisk ten służy również do zmiany odczytu czasu na odliczanie do 0 (pozostały czas treningu). Start / Stop / Reset: Rozpoczyna i zatrzymuje odliczanie programu. Po przytrzymaniu przycisku przez 3 sekundy następuje pełny reset konsoli. Display: Zmienia wyświetlane informacje w oknie RPM między RPM a prędkością, oraz między dystansem a kaloriami w oknie Distance. Stosowanie - Uruchom konsolę naciskając dowolny przycisk. - Wciśnij Quick Start aby rozpocząć. Czas treningu zacznie się odliczać od zera. - Możesz ustawić czas treningu za pomocą przycisków Time + / -. Po naciśnięciu przycisku Start, czas zacznie się odliczać do zera od ustalonej wartości czasu. - Wciśnij przycisk Start/Stop aby zatrzymać odliczanie, lub wznowienia go gdy znajduje się w trybie pauzy. Przytrzymaj przycisk przez 3 sekundy aby zresetować wszystkie dane. - Wciśnij przycisk Display aby wyświetlić wszystkie informacje. - Aby odczytać dane pulsu, należy mieć na sobie pas piersiowy z nadajnikiem. Konsola automatycznie wychwyci sygnał nadajnika i wyświetli dane pulsu.

15 Eksploatacja Ten model orbitreka jest banalnie prosty w eksploatacji. Wystarczy, że po każdym użyciu przetrzesz urządzenie mokrą szmatką. Nie stosuj silnych detergentów. Raz na miesiąc sprawdzaj czy wszystkie podzespoły są solidnie przymocowane. Jeżeli któryś z elementów ma luzy albo jest uszkodzony, nie korzystaj z urządzenia. Nie należy stosować żadnego smaru na koła czy aluminiowe prowadnice. Wystarczy utrzymywać je w czystości by zagwarantować ciche i płynne działanie. Menu trybu zaawansowanego - Aby wejść do menu trybu zaawansowanego, wciśnij jednocześnie przyciski Start / Stop oraz +i trzymaj je przez 3 sekundy. - W oknie czasu wyświetli się podsumowanie wersji oprogramowania (wersja zaawansowana), następnie nastąpi test wyświetlacza LCD poprzez podświetlenie jego wszystkich elementów. - Kolejny ekran pokazuje całkowitę liczbę godzin pracy w oknie czasu, wersję opgrogramowania w oknie prędkości oraz pokonaną odległość w oknie dystansu. - Wciśnij przycisk Reset aby ustawić odczyt dystansu. Za pomocą przycisków + / - wybierz: 0 = Kilometry, = Mile. - Wciśnij przycisk Reset by ustawić odległość dla jednego obrotu pedałów :,83 =,83 metra (6 stóp) Za pomocą przycisków + / - ustaw wybraną wartość. - Aby zresetować odległościomierz, wciśnij jednocześnie przyciski + oraz - Wciśnij przycisk Start / Stop aby.

16 SCHEMAT BUDOWY

17 Lista Podzespołów NO OPIS Rama Główna Maszt Konsoli Zespół Rączek Ramię Pedału (P) Ramię Pedału (L) Ramię Łączeniowe Pedału (P) Ramię Łączeniowe Pedału(L) Oś Głównej Korby Ruchome Ramię (P) Ruchome Ramię (L) Ramię Korby Płytka Mocująca Konsoli Pokrywy Koła Zamachowego Obudowa Łożyska, Oś Korby Mocowanie Bocznej Pokrywy Napęd Linki Naprężenia Ramię Mocowania Magnetycznego Hamulca Uchwyty Linki Naprężenia Mocowanie Magnetycznego Hamulca Podkładka śruby M8 Podkładka śruby M0 Łożysko ( 6005 ) Łożysko ( 6005 )(NTN) Łożysko ( 6003 )(NTN) Łożysko ( 6003 )(CN TMT) Łożysko ( 6003 )(C3 TMT) Łożysko ( 603 )(C3 TMT) Łożyska Prętu (S.B-NOSR) Aluminiowa Prowadnica.5T 65L Nóżka Poziomująca M.75 75mm dia Spinka C Ring 7mm Spinka C Ring 5mm Podkładka Falista 7mm Śruba z Łbem Kulistym 5/6" 3/" Nakrętka Kontrująca 5/6" - 7t Nakrętka Kontrująca M6-6t Nakrętka Kontrująca M8-7t Śruba z Łbem Walcowym M mm Śruba z Łbem Walcowym M mm Śruba z Łbem Walcowym M6.0-0mm Śruba z Łbem Walcowym M6.0-5mm Szt

18 Śruba z Łbem Walcowym M6.0-50mm Śruba z Łbem Walcowym M8.5 - mm Śruba z Łbem Walcowym M8.5-5mm Śruba z Łbem Walcowym M8.5-35mm Śruba z Łbem Walcowym M8.5-70mm Śruba z Łbem Walcowym M0.5-0mm (stal nierdzewna) Śruba Phillipsa M mm Śruba Phillipsa M6.0-0mm (stal nierdzewna) Podkładka Sprężysta M5 Podkładka Sprężysta M6 Podkładka Sprężysta M8 Podkładka Sprężysta M0 (stal nierdzewna) Nut M5 - t Śruba z Łbem Płaskim M 0mm (Stainless steel) Śruba regulacyjna koła pośredniego M0.5 0L Rygiel mm M0 x 38mm Śruba 3mm - M0.5 Klucz Woodruff ( 7 7 3L ) Okrągła obudowa boczna Koło transportowe (65mm dia ) Obudowa boczna (L) Obudowa boczna (P) Kwadratowa Zatyczka ( 50 ) Owalna zatyczka Zatyczka M8 Zatyczka M0 Pedał (L) Pedał (P) Zespół Konsoli Górna Pokrywa Konsoli Dolna Pokrywa Konsoli Pokrywa Baterii Wyświetlacz konsoli Mocowanie baterii Bateria (3 AA) Odbiornik Śruba obwodu ST.3 6mm ) Śruby mocujące baterię (ST3.0 0mm) Śruba pokrywy ( M 0.7-5mm ) Magnes Prędkości Płytka mocowania czujnika prędkości Czujnik prędkości z przewodem 950mm AWG Przewód Łączeniowy Czujnika Prędkości (Upper) 50mm

19 Podkładka Nylonowa ( 5/6" 5 3t ) Pokrywa koła ślizgowego, czarny Zatyczka z Łbem Kulistym Dźwignia hamulca ręcznego Uchwyt na butelkę Zespół hamulca ręcznego Bloczek hamulca Zespół pokrętła oporu Linka hamulcowa Koło ślizgowe (PU 7mm dia ) Sprężyna hamulca (5 x 3.5 x 50L) Magnes Hamulca N35 ( 5 x 0L ) Uchwyty Rurka odpływu PCV Ø/.5-50m/m Nakrętka kontrująca M0-8t Śruba samogwintująca M x mm, Black Podkładka płaska M5 Śrubokręt Phillipsa Klucz inbusowy 8th L Kombinacja klucza 7m/m_ Klucz inbusowyth L Klucz inbusowy 5th L Klucz 3.m/m Koło pośrednie Obręcz 35 Śruba z Łbem Walcowym M0.5-80mm Śruba z Łbem Walcowym M0.5-5mm (stal nierdzewna) Koło Zamachowe Koło zębate Ø7 Oś napędu Koło zębate Ø60 Oś koła pośredniego (L) Oś koła pośredniego (P) Podkładka płaska Ø T Pas napędowy Poly V, 6PK 000mm Podwójny okrągły klucz 6 6 6L Wewnętrzna pokrywa osi rączek TPR Wkręt z rowkiem M8-0m/m Podkładka płaska Ø6 Ø9 3.0T Podkładka falista Ø5 6005_Bearing(RS/B0+M5) Nakrętka M P.5 T Tuleja 6 3 3

20 Dystrybutor Axxo ul. Opoczyńska, Tomaszów Maz
