1 INSTRUKCJA OBSŁUGI PL IN 8722 Wioślarz magnetyczny insportline RW60 1

2 SPIS TREŚCI WIDOK PO ROZŁOŻENIU... 3 LISTA CZĘŚCI... 3 MONTAŻ... 6 INSTRUKCJA OBSŁUGI SM WARUNKI GWARANCJI, ZGŁOSZENIA GWARANCYJNE

3 WIDOK PO ROZŁOŻENIU A 38B L 49R LISTA CZĘŚCI LP. OPIS ILOŚĆ 1 Komputer 1 2 Kierownica 1 4 Kołek 4 5 Stabilizator 1 6 Linka D5 * 2000L 1 7 Wałek z pianki 1 8 Okrągła zaślepka 2 9 Pianka D23x4Tx400L 1 10 Pedał 2 11 Pasek na kostkę 2 12 Pokrywa tylna 1 13 Tylna płyta nośna 1 15 Tuleja D10.5 * D7.5 * 9T 1 16 Oś 1 17 Pokrętło kulkowe 1 18 Zestaw spawalniczy do belki ślizgowej 1 19 Przesuwna belka 1 3

4 20 Płyta mocująca 1 21 Płyta mocująca do czujnika 1 22 Główna rama 1 23 Wkręt ST4.2 * 15L 8 24 Siedzenie 1 25 Obsługa siedziska 1 26 Krążek linowy 2 27 Nakrętka D9.5x5T (3/8 "-26UNF) 3 28 Dolny przewód komputera 1 29 Czujnik (1) 1 30 Dolny przewód komputera 1 31 Napięcie kabla 1 32 Czujnik 1 33 Silnik 1 34 Koło do ciągnięcia liny 1 35 Nakrętka samoblokująca 3/8 "-26UNFx6.5T 4 36 Tuleja D13.5 * D10 * Krążek linowy 1 38A Górny przewód komputera 1 38B Dolny przewód komputera (2) 1 39 Okrągły magnes 4 40 Podkładka z tworzywa sztucznego D10 * D24 * 0.4T 1 41 Sprężyna D2.2 * D14 * 65L 1 42 Plastikowa obudowa 2 43 Śruba imbusowa M10 * 35L 1 44 Wolne koło 1 45 Płyta mocująca do wolnego koła 1 46 System magnetyczny 1 47 Tuleja D20 * D14 * 11, Pas 300 PJ5 1 49L Lewa ruchoma nasadka 1 49R Prawa, ruchoma nasadka 1 50 Zacisk C S-10 (1T) 3 51 Regulowana nasadka 2 52 Lewa pokrywa łańcucha 1 53 Prawa pokrywa łańcucha 1 54 Sprężyna D13 * D1.2 * 85,5L 1 55 Nakrętka nylonowa M10x1,5x10T 1 4

5 56 Sprężyna śrubowa 20 * 0,7T 1 57 Nakrętka nylonowa M8 * 1,25 * 8T 2 58 Tuleja D12 * D8.2 * 12.6L 6 59 Ogranicznik D11 * 7L 1 60 Płyta mocująca na sprężynę 1 61 Ogranicznik D24 * D8 * Uchwyt mocujący do sprężyny spiralnej 1 63 Oś koła zamachowego 1 64 Łożysko # 6000ZZ 2 65 Kabel elektryczny 1 66 Wkręt ST4x1.41x10L 2 67 Wkręt M5 * 0,8 * 10L 2 68 Podkładka płaska D21 * D8.5 * 1.5T 1 69 Krążek linowy 4 70 Egzekwowanie tablicy 1 71 Śruba M8 * Śruba M6 * 1,0 * 20L 4 73 Śruba drabinkowa M8 * 1,25 * 55,5L 1 74 Podkładka sprężysta D15.4 * D8.2 * 2T Nakrętka M8 * 1,25 * 15L 6 76 Podkładka płaska D16xD8.5x1.2T Podkładka płaska D25 * D8,5x2,0 T 2 78 Podkładka płaska D20 * D11 * 2T 3 79 Wkręt ST4.2x1.4x20L Podkładka zakrzywiona D22 * D8.5 * 1.5T 4 81 Podkładka płaska D13 * D6.5 * 1.0T 4 82 Klucz do nakrętek 2 83 Klucz imbusowy 1 84 Śruba M10 * 1,5 * 150L 1 85 Śruba M8 * 1,25 * 95L 2 86 Podkładka sprężysta D10.5 * D6.1 * 1.3T 4 87 Śruba imbusowa M8x1.25x20L Śruba M8x1.25x75L 4 89 Śruba M8x1.25x35L 6 90 Śruba kwadratowa M8x1.25x75L 2 91 Śruba M8 * 1,25 * 20L 2 92 Śruba M5 * 0,8 * 10L 4 93 Przewód 1 5

6 94 Ogranicznik 2 95 Płyta mocująca 1 96 Nakrętka M8 * P1.25 * 6T 2 97 Pas na klatkę piersiową 1 99 Zasilacz Stabilizator przedni 1 MONTAŻ KROK A x step-1 M8*75 D15.4 D22 M8*1.25 A. Zamontować tylny stabilizator (5) do ramy głównej (22) za pomocą podkładki sprężystej (74), nakrętki kopułowej (75), podkładki zakrzywionej (80) i śruby z łbem kwadratowym (90). B. Zamontować przedni stabilizator (100) do ramy głównej (22) za pomocą podkładki sprężystej (74), nakrętki kopułowej (75), podkładki zakrzywionej (80) i śruby z łbem kwadratowym (90). 6

7 KROK & B 74 D A step-2 M8*1.25* Ax1 B x4 C x & M6*20 D10.5 D13 C M10*1.5*150 D20 D20 M10 D x M8*20 D15.4 A. Zamontuj tylną płytę nośną (13) z belką ślizgową (19) za pomocą płytki mocującej (95), podkładki sprężystej (74) i śruby imbusowej (87), jak pokazano na rysunku. B. Zamontuj wspornik siedziska (25) na belce ślizgowej (19), używając ogranicznika (61) i nakrętki (96) oraz śruby (85), jak pokazano na rysunku 2. C. Zamontować tylną pokrywę (12) z tylną płytą podtrzymującą (13) za pomocą śruby (72), płaskiej podkładki (81) i podkładki sprężystej (86), jak pokazano na rysunku 3. D. Zamontować kompletny zestaw belek ślizgowych z ramą główną za pomocą nakrętki nylonowej (55), płaskiej podkładki (78) i śruby (84). Możesz złożyć belkę ślizgową za pomocą pokrętła (17). 7

8 KROK 3 A A step-3 A x M8*20 D25 Zamontować pedał (10) za pomocą osi (16), płaskiej podkładki (77) i śruby (91). 8

9 KROK 4 (b) A A B A B 99 A x B x4 92 step-4 M8*20 D15.4 D22 M5*10 A. Podłącz górny przewód komputerowy (38A) i dolny przewód komputerowy (38B), a następnie złóż słupek kierownicy (2) na ramie głównej za pomocą podkładki sprężystej (74), zakrzywionej podkładki (80) i śruby sześciokątnej (87) jako obraz pokazany. B. Podłącz dolny przewód komputerowy (28), dolny przewód komputerowy (30) i górny przewód komputerowy (38A) z przewodami przymocowanymi do komputera (1) jak pokazano na rysunku (b). Złóż komputer (1) do słupka drążka kierownicy (2) za pomocą śruby (92), jak pokazano na rysunku B. 9

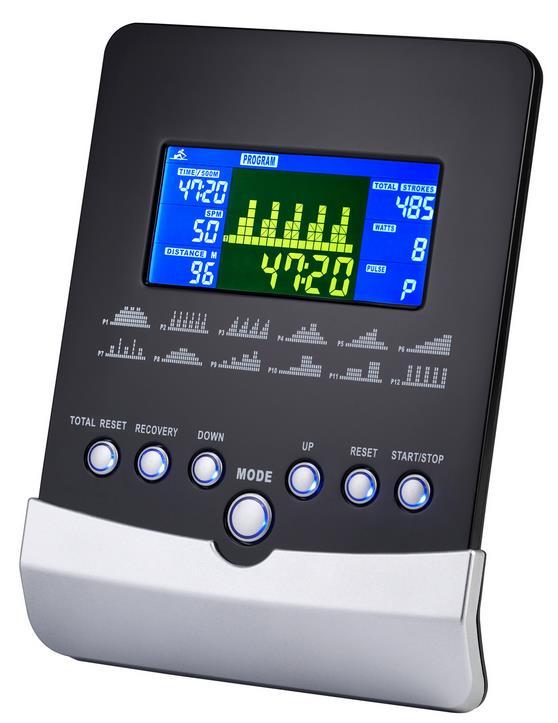

10 INSTRUKCJA OBSŁUGI SM FUNKCJE WYŚWIETLACZA POZYCJA SPM Time/500m METERS CALORIES STROKES TOTAL STROKES OPIS Uderzenia na minutę Zakres wyświetlania 0 ~ 999 Wyświetlanie czasu treningu podczas wiosłowania. Zakres wyświetlania 0: 00 ~ 99: 59 Skanuje co 6 sekund, komputer wyświetli czas potrzebny do wiosłowania 500 metrów zgodnie z aktualną prędkością. Dystans wiosłowania Zakres wyświetlania 0~99999 Spalone kalorie podczas wiosłowania. Zakres wyświetlania 0 ~ 9990 Pełny ruch wiosłowania. Zakres wyświetlania: 0 ~ 9990 Skanuje co 6 sekund przy pomocy TOTAL STROKES. Całkowita liczba uderzeń czyszczona po wyłączeniu zasilania (wtyczka zasilacza) Zakres wyświetlania 0 ~ Skanuje co 6 sekund za pomocą suwaka. WATT Zakres ustawień 0-10~350 DISTANCE PULSE Dystans wiosłowania Zakres ustawień 0~99900 metrów Puls podczas wiosłowania. 10

11 Wyświetlany zakres 0-30~240. Temperatura Kalendarz Zegar MANUAL PROGRAM H.R.C RACE USER Wyświetlanie temperatury w pomieszczeniu w trybie oszczędzania energii. Wyświetla YY / MM / DD w trybie oszczędzania energii. Wyświetlanie zegara w trybie oszczędzania energii. Tryb ręczny. 12 programów do wyboru. Wybierz tryb treningu HR. (Ustawiony wiek użytkownika przed treningiem) Tryb treningowy na PC. Użytkownik tworzy profil poziomu oporu. KLAWISZE UP Ustawianie wyboru. Zwiększ poziom oporu. DOWN Ustawianie wyboru. Zmniejsz poziom oporu. ENTER Potwierdzenie ustawienia lub wyboru. RESET Przytrzymaj naciśnięte przez 2 sekundy, komputer uruchomi się ponownie. Wyczyść wartość ustawienia. Powrót do głównego menu po zakończeniu treningu. Start/ Stop Włączenie lub wyłączenie urządzenia. RECOVERY Sprawdź status odzyskiwania tętna. OBSŁUGA WŁĄCZANIE Podłącz zasilanie, komputer włączy się i wyświetli wszystkie segmenty na wyświetlaczu LCD przez 2 sekundy. Wejdź w tryb ustawiania zegara i kalendarza. Po 4 minutach bez wiosłowania lub wejścia impulsowego konsola przejdzie w tryb oszczędzania energii. I wyświetlacz zegara, kalendarza i temp. Pokojowej. 11

12 PROGRAMY TRYB RĘCZNY 1. Wciśnij przycisk START w menu głównym, aby rozpocząć trening w trybie ręcznym. 2. Naciśnij UP lub DOWN, aby wybrać tryb ręczny i naciśnij ENTER, aby potwierdzić. 3. Naciśnij UP lub DOWN, aby ustawić LEVEL, TIME, STROKES, CALORIES, WATT i PULSE, i naciśnij ENTER, aby potwierdzić. (Czas i metry nie mogą być ustawione w tym samym czasie.) 4. Naciśnij przycisk START / STOP, aby rozpocząć trening. Naciśnij UP lub DOWN, aby ustawić poziom oporu. 5. Po ustawieniu wstępnie ustawionej wartości treningu na 0, konsola uruchomi alarm bi-bi i zatrzyma się. 6. Naciśnij przycisk START / STOP, aby przerwać trening. Naciśnij RESET, aby przejść do menu głównego. TRYB PROGRAMU 1. Naciśnij UP lub DOWN, aby wybrać tryb programu i naciśnij ENTER, aby potwierdzić. 2. Naciśnij UP lub DOWN, aby wybrać profil (P1 ~ P12) i naciśnij ENTER, aby potwierdzić. 3. Naciśnij UP lub DOWN, aby ustawić LEVEL, TIME, STROKES, CALORIES i PULSE, i naciśnij ENTER, aby potwierdzić. (Czas i metry nie mogą być ustawione w tym samym czasie.) 4. Naciśnij przycisk START / STOP, aby rozpocząć trening. Naciśnij UP lub DOWN, aby ustawić poziom oporu. 5. Po ustawieniu wstępnie ustawionej wartości treningu na 0, konsola uruchomi alarm bi-bi i zatrzyma się. 6. Naciśnij przycisk START / STOP, aby przerwać trening. Naciśnij RESET, aby przejść do menu głównego. TRYB H.R.C. 1. Naciśnij UP lub DOWN, aby wybrać H.R.C. i naciśnij ENTER, aby potwierdzić. 2. Naciśnij UP lub DOWN, aby ustawić AGE, i naciśnij ENTER, aby potwierdzić. 3. Wciśnij UP lub DOWN, aby wybrać 55%, 75%, 90% i Target (domyślnie: 100bpm). 4. Naciśnij UP lub DOWN, aby ustawić TIME (lub metry), STROKES, CALORIES, i naciśnij ENTER, aby potwierdzić. (Czas i metry nie mogą być ustawione w tym samym czasie.) 5. Naciśnij przycisk START / STOP, aby rozpocząć trening. 6. Po ustawieniu wstępnie ustawionej wartości treningu na 0, konsola uruchomi alarm bi-bi i zatrzyma się. 7. Naciśnij przycisk START / STOP, aby przerwać trening. Naciśnij RESET, aby przejść do menu głównego. TRYB WYŚCIGU 1. Wciśnij UP lub DOWN, aby wybrać tryb Race i naciśnij ENTER, aby potwierdzić. 2. Naciśnij UP lub DOWN, aby ustawić poziom Wyzwania i naciśnij ENTER, aby potwierdzić. Całkowity poziom =15: L1=8:00 TIME/500M L6=5:30 TIME/500M L11=3:00 TIME/500M L2=7:30 TIME/500M L7=5:00 TIME/500M L12=2:30 TIME/500M L3=7:00 TIME/500M L8=4:30 TIME/500M L13=2:00 TIME/500M L4=6:30 TIME/500M L9=4:00 TIME/500M L14=1:30 TIME/500M L5=6:00 TIME/500M L10=3:30 TIME/500M L15=1:00 TIME/500M 12

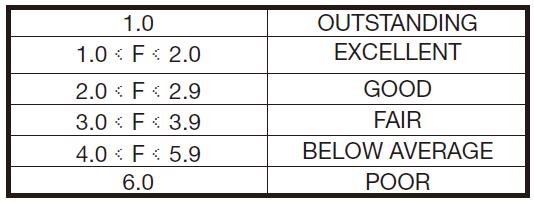

13 3. Naciśnij przycisk START / STOP, aby rozpocząć trening. Naciśnij UP lub DOWN, aby ustawić poziom oporu. 4. Komputer lub użytkownik kończą dystans do wiosłowania, komputer zatrzyma się i wyświetli wygraną komputera lub wygraną użytkownika. 5. Naciśnij przycisk START / STOP, aby przerwać trening. Naciśnij RESET, aby przejść do menu głównego. TRYB UŻYTKOWNIKA 1. Naciśnij UP lub DOWN, aby wybrać tryb USER i naciśnij ENTER, aby potwierdzić. 2. Naciśnij UP lub DOWN, aby ustawić poziom oporu dla każdej kolumny, i naciśnij ENTER, aby przejść do następnej. (Całkowita kolumna = 16) 3. Przytrzymaj przycisk MODE, aby zakończyć lub zakończyć ustawianie 4. Naciśnij UP lub DOWN, aby ustawić LEVEL, TIME, STROKES, CALORIES i PULSE, i naciśnij ENTER, aby potwierdzić. (Czas i metry nie mogą być ustawione w tym samym czasie.) 5. Naciśnij przycisk START / STOP, aby rozpocząć trening. Naciśnij UP lub DOWN, aby ustawić poziom oporu. 6. Po ustawieniu wstępnie ustawionej wartości treningu na 0, konsola uruchomi alarm bi-bi i zatrzyma się. 7. Naciśnij przycisk START / STOP, aby przerwać trening. Naciśnij RESET, aby przejść do menu głównego. TRYB ODZYSKIWANIA 1. Użytkownik musi nosić pas piersiowy. Gdy wartość pulsu zostanie wyświetlona na komputerze, naciśnij przycisk RECOVERY. 2. TIME pokazuje "0:60" (sekundy) i odlicza. Komputer wyświetli F1 do F6 po odliczeniu do 0, aby sprawdzić stan odzyskiwania tętna. ROZWIĄZYWANIE PROBLEMÓW E-2: Sprawdź, czy przewody są dobrze podłączone lub uszkodzone. 13

14 WARUNKI GWARANCJI, ZGŁOSZENIA GWARANCYJNE Gwarant: insportline Polska Ciemiętniki 19, Kluczewsko NIP: , REGON: Okres gwarancji rozpoczyna się od daty zakupu towaru przez klienta. Gwarancja udzielana jest w trzech wariantach: 1. Gwarancja Domowa - Przeznaczona jest dla sprzętu wykorzystywanego do użytku prywatnego, nie komercyjnego przez Kupującego będącego konsumentem. (okres gwarancji: 24 miesiące). 2. Gwarancja Pół-komercyjna - Przeznaczona jest dla sprzętu wykorzystywanego w hotelach, spa, szkołach, ośrodkach rehabilitacji, itp. (okres gwarancji: 12 miesięcy). 3. Gwarancja Komercyjna - Przeznaczona jest dla sprzętu wykorzystywanego w hotelach, spa, szkołach, ośrodkach rehabilitacji, klubach fitness oraz siłowniach, itp. (okres gwarancji: 12 miesiące). Brak informacji o wariancie gwarancji, na dowodzie zakupu (fakturze lub paragonie), domyślnie oznacza Gwarancje Domową. Gwarancja obejmuje usunięcie usterek, które w sposób dający się udowodnić wynikają z zastosowania wadliwych materiałów lub są wynikiem błędów produkcyjnych. Gwarancja nie obejmuje czynności związanych z konserwacją, czyszczeniem, regulacją i ze skręcaniem połączeń śrubowych danego przedmiotu, do których to czynności zobowiązany jest Kupujący we własnym zakresie i na własny koszt. Dowodem udzielenia gwarancji są niniejsze Warunki gwarancji wraz z oświadczeniem Gwaranta zawartym na dowodzie zakupu (fakturze lub paragonie). W celu realizacji uprawnień z gwarancji Kupujący winien okazać warunki gwarancji oraz dowód zakupu (paragon lub fakturę VAT). Gwarancja obowiązuje na terenie Polski. Uprawnienia z gwarancji nie przysługują w przypadku: a) uszkodzenia mechanicznego, które powstało w transporcie produktu do Kupującego za pomocą firm transportowych. Kupujący jest zobowiązany do sprawdzenia towaru przy dostawie, w celu wykrycia ewentualnych uszkodzeń w transporcie. W przypadku wykrycia takiego uszkodzenia, Kupujący zobowiązany jest niezwłocznie poinformować podmiot sprzedający oraz sporządzić protokół szkody z przewoźnikiem (firmą kurierską/pocztową). W przypadku braku sporządzenia protokołu szkody Gwarant nie ponosi odpowiedzialności za szkody spowodowane przez firmy kurierskie/pocztowe. b) Uszkodzenia i zużycie takich elementów jak: linki, paski, wtyki, gniazdka, przełączniki, przyciski, baterie, przewody, elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska, tapicerka, rączki itp., chyba że ujawniona w tych elementach wada nie jest skutkiem naturalnego zużycia, a powstała z przyczyny tkwiącej w tym elemencie. c) Drobne, powierzchowne zarysowania, odbarwienia lub spękania powłoki kryjącej. d) Używania przez Kupującego, niezgodnych z instrukcją obsługi sprzętu, środków eksploatacyjnych lub czyszczących. e) Niewłaściwego zabezpieczenie sprzętu przez Kupującego przed działaniem czynników zewnętrznych tj. wilgoci, temperatury, kurzu, itp. f) Niestosowania przez Kupującego wymaganych (zgodnie z instrukcją obsługi) materiałów eksploatacyjnych. g) Przeróbek i zmian konstrukcyjnych, dokonywanych przez Kupującego lub inne osoby nieuprawnione do tego działania przez Gwaranta. h) Normalnego użytkowania (normalne zużycie części eksploatacyjnych). i) Uszkodzenia sprzętu na skutek nieprawidłowego montażu przez Kupującego lub osoby trzecie. W przypadku zasadności zgłoszenia reklamacyjnego Gwarant zapewnia transport i usługę serwisową przedmiotu gwarancji. 14

15 W przypadku braku zasadności zgłoszenia reklamacyjnego Kupujący pokrywa koszty ewentualnego transportu i usługi serwisowej przedmiotu gwarancji. W przypadku braku zasadności zgłoszenia reklamacyjnego Kupujący będzie mógł odebrać przekazany przedmiot w siedzibie Gwaranta lub zamówić usługę wysyłki danego przedmiotu na własny koszt. W wyjątkowych przypadkach, aby zdiagnozować usterkę i stwierdzić zasadność zgłoszenia reklamacyjnego Gwarant może zażądać przygotowania sprzętu do odbioru. Odbiór ten może być dokonany przez firmę spedycyjną, wówczas Kupujący zobowiązany jest przygotować towar w sposób bezpieczny do odbioru. Kupujący wyda przedmiot sprzedaży bez zanieczyszczeń, w opakowaniu oryginalnym lub zastępczym pozwalającym na przetransportowanie przedmiotu sprzedaży w stanie bezpiecznym. Gwarant zobowiązany jest ustosunkować się do zgłoszenia gwarancyjnego w terminie do 14 dni. Naprawa gwarancyjna zostanie wykonana w najkrótszym możliwym terminie. W wyjątkowych przypadkach, gdy naprawa przedmiotu sprzedaży będzie wymagać sprowadzenia niedostępnych w Polsce lub nietypowych części z zagranicy, termin może być wydłużony. Kupujący zostanie poinformowany o takiej sytuacji drogą mailową lub telefonicznie. Gwarant zobowiązuje się do naprawy uszkodzonego sprzętu w przypadku zasadności zgłoszenia gwarancyjnego. Wymiana towaru na nowy możliwa jest jedynie w przypadku braku możliwości naprawy sprzętu i gdy wada przedmiotu sprzedaży jest istotna. Zwrot kwoty zakupu za sprzęt jest możliwy jedynie w przypadku braku możliwości naprawy i braku możliwości wymiany na nowy oraz gdy wada jest istotna. Okresowe przeglądy techniczne sprzętu (dotyczy sprzętu przeznaczonego do użytku półkomercyjnego oraz komercyjnego) Po upływie 6 i 12 miesięcy obowiązywania gwarancji, Gwarant zaleca przeprowadzenie przeglądu technicznego sprzętu. Wszystkie części, które zostaną wymienione w trakcie okresowego przeglądu technicznego, zostaną użyte przez Gwaranta nieodpłatnie w ramach gwarancji ( poza częściami zużytymi w trakcie normalnego użytkowania). Kupujący zobowiązany jest jedynie do pokrycia kosztów przeglądu technicznego i dojazdu do klienta wg. indywidualnej wyceny. Wiążącej wyceny dokonuje dział serwisowy Gwaranta. Zgłoszenia gwarancyjne W celu zgłoszenia reklamacyjnego należy przesłać FORMULARZ GWARANCYJNY za pomocą strony internetowej Gwaranta Formularz gwarancyjny powinien zawierać takie informacje jak: Imię i Nazwisko / Numer telefonu / Adres / Dowód zakupu / Nazwa produktu / Opis Wady. Klient zostanie poinformowany o zakończeniu i wyniku reklamacji przez lub telefonicznie. insportline Polska Ciemiętniki 19, Kluczewsko Telefon: biuro@e-insportline.pl NIP: , REGON:
