1 Twój partner w bezpieczeństwie maszyn 07/7 PL

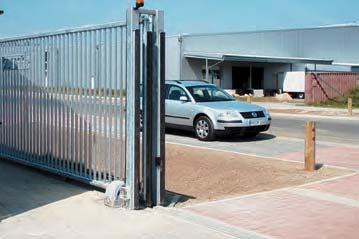

2 Listwy bezpieczeństwa serii GE Listwy bezpieczeństwa są używane do ochrony niebezpiecznych krawędzi oraz elementów mogących ulec zgnieceniu. Są one używane w bramach, maszynach i elementach linii produkcyjnych, do ochrony ludzi i mienia. Nasze nowe listwy bepieczeństwa serii GE są opatentowane na całym świecie, w kombinacji ze sprawdzoną techniką spełniają najwyższe standardy bezpieczeństwa. Innowacyjna konstrukcja gwarantuje duże drogi wybiegu i łatwość produkcji, oraz montażu dzięki łatwym w montażu komponentom. Konstrukcja Wewnątrz listew bezpieczeństwa znajduje sie wytłoczony razem z profilem kontaktowy element bezpieczeństwa, który składa się z dwóch przewodzących elementów umieszczonych wewnątrz materiału izolującego. Każdy z tych przewodzących elastomerów ma wtopiony drucik miedziany, który pozwala na utrzymianie niskiej rezystancji obwodu nawet przy dużych długościach listew bezpieczeństwa. Element aktywny jest chroniony przed uszkodzeniami przez zewnętrzny Wtyczki wykonywane metodą wtryskową zapewniają stały kontakt z elementami aktywnymi. Dla dodatkowej ochrony przed wodą, kapturki ochronne na końcach są przyklejane do listew SKL specjalnym, stale elastycznym klejem. modułowa konstrukcja i prosty montaż pozwala na skrócenie czasu samodzielnego montażu do minimum. Listwy SKL mogą być także wykonywane w indywidualnych długościach i kształtach. 7

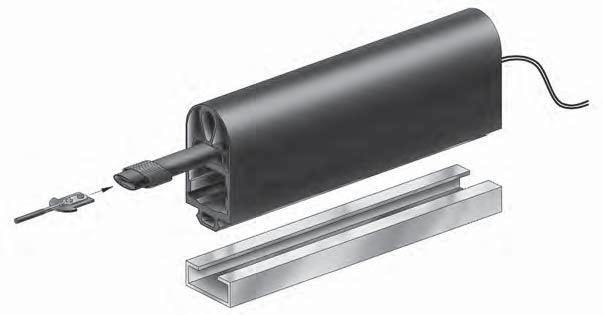

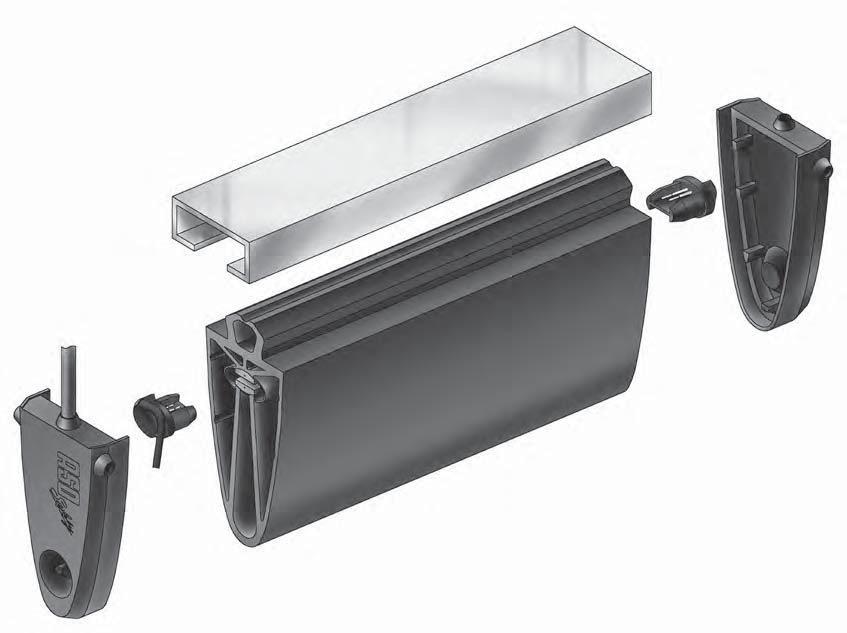

3 Szyna mocująca Wtyczka Opornik Profil gumowy zintegrowany z elementem kontaktowym Pokrywa boczna z wejściem kablowym i odprowadzeniem wody Kod zamówieniowy Kod zamówieniowy: SKL 365 C K 2 M, L= mm Długość kabla 2,5 i 5 metrów Oznaczenie listwy ASO 1 = 15 mm 2 = 25 mm 3 = 35 mm 4 =42mm F= elastyczna mm Kształt podstawy C = podstawa C T = kształt T S = klipsy boczne V = pozioma płytka mocująca Materiały T = TPE B = ognioodporna Wargi uszczelniające = brak Li = pojedyncza zewnętrzna La = pojedyncza wewnętrzna LL = podwójna zewnętrzna Rodzaj listwy 1 = końcowa z wewnętrznym opornikiem 2 = listwa przelotowa 3 = listwa końcowa z zewnętrznym opornikiem 4 = listwa przelotowa z 1x wtyczka M8 i 1x wejście M8 Z / bez M Długość listwy w mm K = EPDM N = NBR 1783 mm Listwa bezpieczeństwa o długości mm, kompletna z profilem aluminiowym, listwa przelotowa z dwoma kablami różnych długości. D-Salzkotten GE 365 AL

4 Dane techniczne serii SKL Typ Numer artykułu SKL 8-8 SKL TK SKL VK C-profile: AL 15-9 Materiał EPDM EPDM EPDM Długość rolki 25 m 25 m 25 m Masa kg/m 0,05 0,11 0,18 Akcesoria Wtyczka przyłączeniowa Zatyczka z opornikiem Zatyczka końcowa Stoper KS 1 L x.x mm KS 2 L x.x mm KS 2 L x.x m KS 1 W KS 2 W KS 2 W Testowane zgodnie z EN , Prędkość 10 mm/s, Temp. 20 C, Elem. testowy 80mm okrągły, Actuating Point C3 Siła aktywacji F A /N 56 N 29,1 N 29,1 N Droga aktywacji S B 2,1 mm 4,23 mm 4,23 mm Wybieg S V 2,3 mm 4,71 mm 4,71 mm Testowane zgodnie z EN , prędkość 100 mm/s, Temp. 20 C, Elem. testowy 80mm okrągły, Actuating Point C3 Siła aktywacji F A /N Droga aktywacji S B Wybieg S V 9

5 Technische Daten GE-Serie Dane techniczne serii GE Typ GE 125 TT GE 125 TTLi GE 225 TK GE 225 TKLL GE 245 TK GE 245 TKLL Numer artykułu Certyfikat aktualne certyfikaty dostępne na życzenie C-profile: AL 15-9 AL 15-9 AL AL AL AL AL 25-14V AL 25-14V AL 25-10V AL 25-10V AL 25-10H AL 25-10H AL 25-10H AL 25-10H Materiał TPE TPE EPDM EPDM EPDM EPDM Długość rolki 25 m 25 m 25 m 25 m 25 m 25m Masa Kg/ m 0,18 0,2 0,51 0,55 0,77 0,82 Akcesoria Wtyczka przyłączeniowa KS 3 L x.x m KS 3 L x.x m KS 6 L x.x m KS 6 L x.x m KS 6 L x.x m KS 6 L x.x m Zatyczka z opornikiem KS 3 W KS 3 W KS 6 W KS 6 W KS 6 W KS 6 W Zatyczka końcowa EK 125 T EK 125 TL EK 225 T EK 225 T EK 245 T EK 245 T Stoper AP AP AP AP AP AP Testowane zgodnie z EN , Predkosc 10 mm/s, Temp. 20 C, Elem. testowy 80mm okragły, Actuating Point C3 Siła aktywacji F A /N 27,3 N 27,3 N 64,1 N 64,1 N 69,1 N 69,1 N Droga aktywacji S B 1,77 mm 1,77 mm 4,7 mm 4,7 mm 6,73 mm 6,73 mm Wybieg S V 10,47 mm 10,47 mm 6,48 mm 6,48 mm 20,75 mm 20,75 mm Testowane zgodnie z EN , Predkosc 100 mm/s, Temp. 20 C, Elem. testowy 80mm okragły, Actuating Point C3 Siła aktywacji F A /N 33,0 N 33,0 N 70,9 N 70,9 N 81,2 N 81,2 N Droga aktywacji S B 2,26 mm 2,26 mm 5,0 mm 5,0 mm 7,47 mm 7,47 mm Wybieg S V 10,04 mm 10,04 mm 6,9 mm 6,9 mm 20,51 mm 20,51 mm 10

6 W przygotowaniu GE 365 CK GE 365 CKLL GE 365 SK GE F105 SK Typ Numer artykułu AL AL AL AL AL 35-15HB AL 35-15HB W przygotowaniu EPDM EPDM EPDM EPDM Materiał 25 m 25 m 25 m 25 m Długość roli 1,1 1,25 1,12 1,72 Waga kg/m Akcesoria KS 6 L x.x m KS 6 L x.x m KS 6 L x.x m KS 6 L x.x m Wtyczka łącząca KS 6 W KS 6 W KS 6 W KS 6 W Wtyczka z opornikiem EK 365 T EK 365 T EK 365 T EK F105 T Zatyczka końcowa AP AP AP Stoper Testowane zgodnie z EN , prędkosć 10 mm/s, Temp. 20 C, Elem. testowy 80mm okrągły, Actuating Point C3 78,2 N 78,2 N Siła aktywacji F A /N 5,16 mm 5,16 mm Droga aktywacji S B 33,78 mm 33,78 mm Wybieg S V Testowane zgodnie z EN , Prędkość 100 mm/s, Temp. 20 C, Elem. testowy 80mm okrągły, Actuating Point C3 107,7 N 107,7 N Siła aktywacji F A /N 6,23 mm 6,23 mm Droga aktywacji S B 32,76 mm 32,76 mm Wybieg S V 11

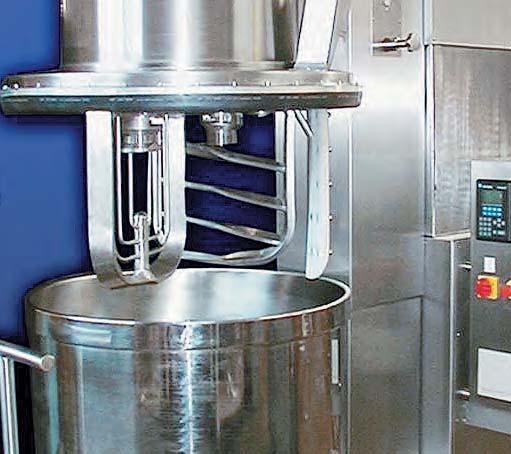

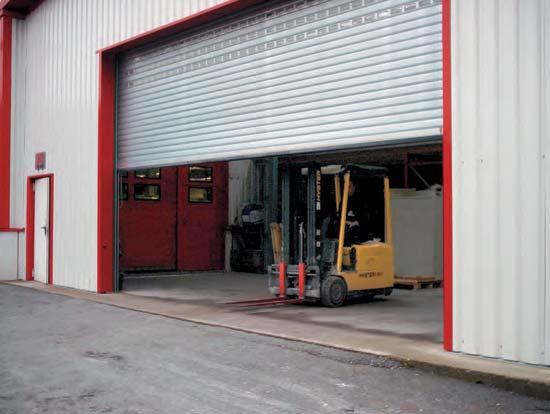

7 Listwy bezpieczeństwa serii GP Listwy bezpieczeństwa (SKL) serii GP są używane jako elementy chroniące przed zgnieceniem w takich urządzeniach jak drzwi automatyczne, maszyny czy elementy linii produkcyjnych. Składają się z działajcych sił, oraz od stopnia zagrożenia. Mogą być używane w miejscach, które są zanieczyszczone. Dla bardziej wymagających aplikacji używa się listew wykonanych z takich materiałów jak EPDM czy NBR. - mi standardami europejskimi. Konstrukcja Element przesyłający sygnał, pasek bezpieczeństwa jest umieszczony wewnątrz listwy SKL. Pasek bezpieczeństwa jest składa się z wysoce izolującej gumy EPDM zawierającej zintegrowane obszary przewodzące. Dzięki takiej konstrukcji pasek ASO jest bardzo elastyczny, a zarazem bardzo trwały. Aby uniknąć uszkodzenia paska kontaktowego, jest on jest dodatkowo uszczelniony kapturkami bocznymi, chroniącymi przed zanieczyszczeniami. 12

8 Właściwości materiału paska SKS 18 Materiał zewnętrzny: EPDM, izolowany elektrycznie > 30 MOhm Materiał wewnątrz : EPDM, przewodząca zbrojona drutem miedzianym Przewodność: 60 Ohm per 100 meters Oporność styków: 100 Ohm Max. obciążenie: 24 V / 100 ma Pasek kontaktowy SKS 18 Siła aktywująca: 6,5 N/cm 2 Długość rolki: rolki 25/50 metrów gumowych. W bardzo prosty sposób można przy użyciu paska SKS18 tworzyć indywidualne listwy bezpieczeństwa. Prosty montaż i bardzo duża elastczność pozwala na szeroki zakres zastosowań, także w niskich temperaturach. Wymiary: 18 x 6 mm Kod zamówieniowy 1 Oznaczenie listwy ASO 2 15 = 15 mm 25 = 25 mm 35 = 35 mm 42 = 42 mm 3 w mm 4 Kształt podstawy C = kształt C T = kształt T 5 Materiały K = EPDM N = NBR T = TPE B = ognioodporna Wargi uszczelniające = brak Li = jednostronne, zewnętrzne La = jednostronne wewnętrzne LL = podwójne, zewnętrzne Rodzaj listwy 1 = listwa końcowa z wewnętrznym oprnikiem 2 = listwa przelotowa 3 = listwa końcowa z zewnętrznym opornikiem 4 = listwa przelotowa z 1x wtyczka M8 i 1x wejście M8 Alu-C Długość listwy w mm Przykład kodu: SKL C K 2 M, L= mm Długość kabla 2.5 i 5 metrów Listwa bezpieczeństwa o długości mm, kompdwoma kablami o różnych długościach. 13

9 Dane techniczne serii GP Typ GP 25-25CK GP 25-25CN GP25-40CK GP 25-40CN GP 25-65CKLi GP 25-65CNLi Numer artykułu Certyfikat C-profile: aktualne certyfikaty dostępne na życzenie AL AL AL AL AL AL AL 25-10V AL 25-10V AL 25-10V AL 25-10V AL 25-10V AL 25-10V AL 25-10H AL 25-10H AL 25-10H AL 25-10H AL 25-10H AL 25-10H AL AL AL AL AL Materiał EPDM NBR EPDM NBR EPDM NBR Długość rolki 25 m 25 m 25 m 25 m 25 m 25 m Masa Kg/ m 0,37 0,37 0,48 0,48 0,54 0,54 Akcesoria Stoper AP AP AP AP AP AP Testowane zgodnie z EN , Predkosc 10 mm/s, Temp. 20 C, Elem. testowy 80mm okragły, Actuating Point C3 Siła aktywacji F A /N 34 37, Droga aktywacji S B 8,02 7,52 9,36 9,72 7,92 9,72 Wybieg S V 10,16 9,52 7,22 5,88 8,4 5,88 Testowane zgodnie z EN , Predkosc 100 mm/s, Temp. 20 C, Elem. testowy 80mm okragły, Actuating Point C3 Siła aktywacji F A /N 70 77, Droga aktywacji S B 10,28 9,04 11,76 11,88 10,8 11,88 Wybieg S V 7,92 7,44 4,2 4,2 4,44 4,2 14

10 GP 35-60CK GP 35-60CN GP 35-80CK GP CKL GP Typ Numer artykułu AL AL AL AL P AL 35-15HB AL 35-15HB AL 35-15HB AL 35-15HB EPDM NBR EPDM EPDM EPDM Materiał 25 m 25 m 25 m 25 m 15 m Długość roli 0,96 0,96 1,1 1,15 0,54 Masa kg/m Akcesoria Stoper Testowane zgodnie z EN , Prędkość 10 mm/s, Temp. 20 C, Elem. testowy 80mm okrągły, Actuating Point C3 39, ,6 89,3 Siła aktywacji F A /N 8,88 6,72 9,84 12,24 Droga aktywacji S B 20,6 24,04 49,9 40,54 Wybieg S V Testowane zgodnie z EN , Prędkość 100 mm/s, Temp. 20 C, Elem. testowy 80mm okrągły, Actuating Point C3 57, ,3 127,3 Siła aktywacji F A /N 9,84 8,06 10,48 12,32 Droga aktywacji S B 18,2 22,92 44,9 33,75 Wybieg S V 15

11 Kąty i promienie gięcia Rys. 1 Typ A B C SKL SKL GE225TK GE225TKLL GE245TK GE245TKLL GE365CK GE365CKLL A widok z góry Punkt zgięcia B widok z boku C widok z boku Kąt zgięcia Rys. 1 Profil gięcia do różnych rodzajów montażu ** Typ Rys. 2 Rys. 3 Rys. 4 SKL SKL GE225TK GE225TKLL widok z boku GE245TK GE245TKLL GE365CK GE365CKLL Promień gięcia bazuje na dolnej Rys. 2 widok z boku Promień gięcia bazuje na środku Promień gięcia bazuje na dolnej Rys. 3 Rys * Podczas zginania listwy bezpieczeństwa ich wargi mogą się marszczyć ** Kąty i promienie gięcia nie są częścią testów wykontwanych zgodnie z EN 1760s-2 i EN

12 do 6,0 m do 6,0 m AL 15-9 Art.Nr AL Art.Nr. 103 do 6,0 m do 5,0 m AL Art.Nr AL H Art.Nr do 6,0 m do 6,0 m AL V Art.Nr AL HB Art.Nr do 6,0 m do 6,0 m AL Art.Nr AL Art.Nr
