1 PRONAR Sp. z o.o NAREW, UL. MICKIEWICZA 101A, WOJ. PODLASKIE tel.: fax: INSTRUKCJA OBSŁUGI POSYPYWARKA PRONAR T131 INSTRUKCJA ORYGINALNA WYDANIE 1A NR PUBLIKACJI UM

2 WSTĘP Informacje zawarte w publikacji są aktualne na dzień opracowania. Na skutek udoskonalania niektóre wielkości oraz ilustracje zawarte w niniejszej publikacji mogą nie odpowiadać stanowi faktycznemu maszyny dostarczonej użytkownikowi. Producent zastrzega sobie prawo wprowadzania w produkowanych maszynach zmian konstrukcyjnych ułatwiających obsługę oraz poprawiających jakość ich pracy, nie dokonując bieżących zmian w niniejszej publikacji. Instrukcja obsługi stanowi podstawowe wyposażenie maszyny. Przed przystąpieniem do eksploatacji użytkownik musi zapoznać się z treścią niniejszej instrukcji i przestrzegać wszystkich zawartych w niej zaleceń. Zagwarantuje to bezpieczną obsługę oraz zapewni bezawaryjną pracę maszyny. Maszynę skonstruowano zgodnie z obowiązującymi normami, dokumentami i aktualnymi przepisami prawnymi. Instrukcja opisuje podstawowe zasady bezpiecznego użytkowania i obsługi posypywarki jednoosiowej Pronar T131. Jeżeli informacje zawarte w instrukcji obsługi okażą się nie w pełni zrozumiałe należy zwrócić się o pomoc do punktu sprzedaży w którym maszyna została zakupiona lub bezpośrednio do Producenta. ADRES PRODUCENTA PRONAR Sp. z o.o. ul. Mickiewicza 101A Narew TELEFONY KONTAKTOWE

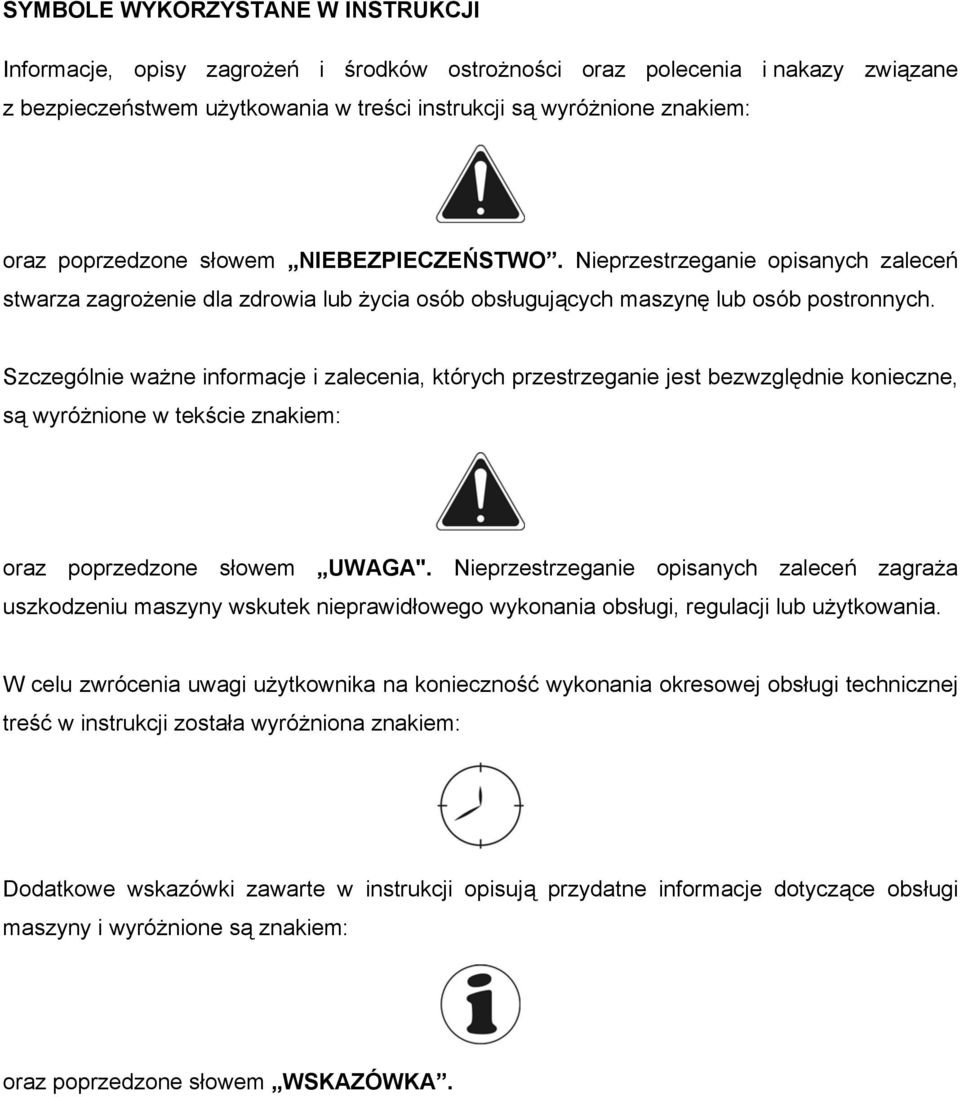

3 SYMBOLE WYKORZYSTANE W INSTRUKCJI Informacje, opisy zagrożeń i środków ostrożności oraz polecenia i nakazy związane z bezpieczeństwem użytkowania w treści instrukcji są wyróżnione znakiem: oraz poprzedzone słowem NIEBEZPIECZEŃSTWO. Nieprzestrzeganie opisanych zaleceń stwarza zagrożenie dla zdrowia lub życia osób obsługujących maszynę lub osób postronnych. Szczególnie ważne informacje i zalecenia, których przestrzeganie jest bezwzględnie konieczne, są wyróżnione w tekście znakiem: oraz poprzedzone słowem UWAGA". Nieprzestrzeganie opisanych zaleceń zagraża uszkodzeniu maszyny wskutek nieprawidłowego wykonania obsługi, regulacji lub użytkowania. W celu zwrócenia uwagi użytkownika na konieczność wykonania okresowej obsługi technicznej treść w instrukcji została wyróżniona znakiem: Dodatkowe wskazówki zawarte w instrukcji opisują przydatne informacje dotyczące obsługi maszyny i wyróżnione są znakiem: oraz poprzedzone słowem WSKAZÓWKA.

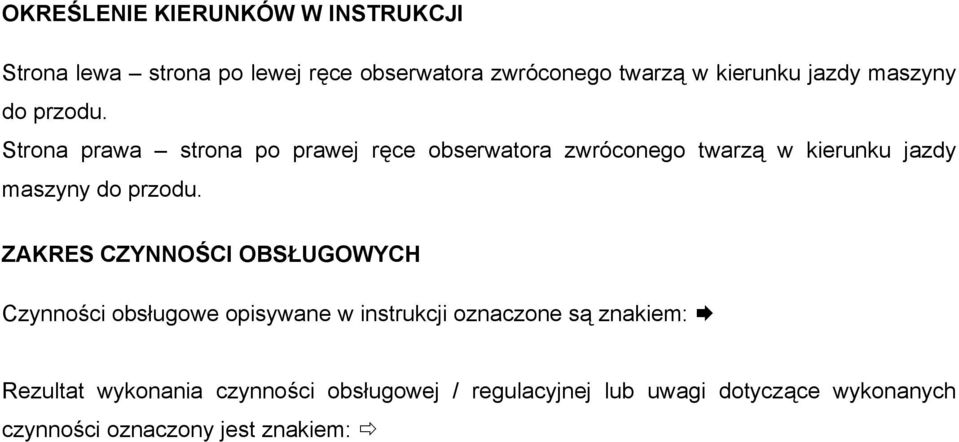

4 OKREŚLENIE KIERUNKÓW W INSTRUKCJI Strona lewa strona po lewej ręce obserwatora zwróconego twarzą w kierunku jazdy maszyny do przodu. Strona prawa strona po prawej ręce obserwatora zwróconego twarzą w kierunku jazdy maszyny do przodu. ZAKRES CZYNNOŚCI OBSŁUGOWYCH Czynności obsługowe opisywane w instrukcji oznaczone są znakiem: Rezultat wykonania czynności obsługowej / regulacyjnej lub uwagi dotyczące wykonanych czynności oznaczony jest znakiem:

5

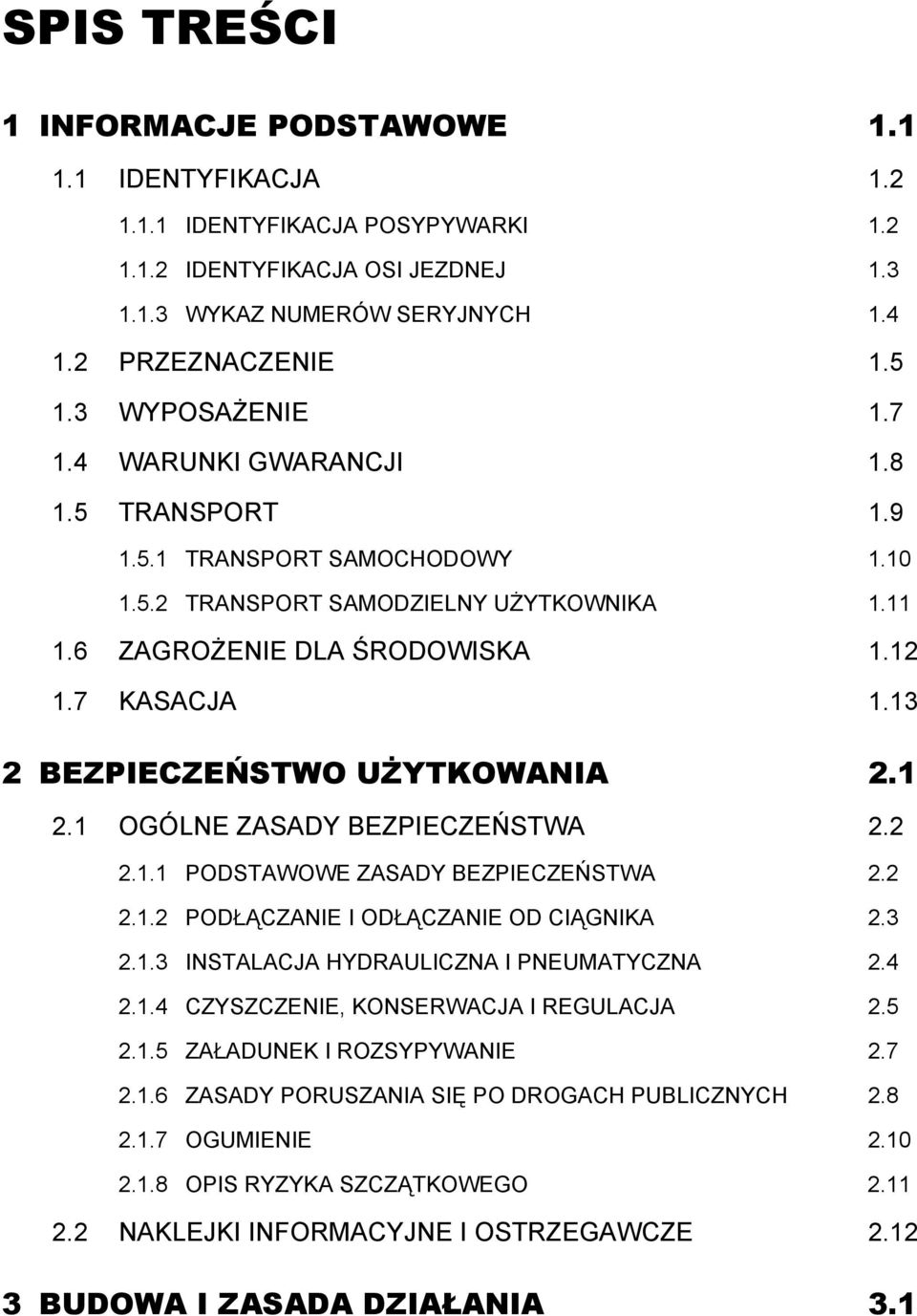

6 SPIS TREŚCI 1 INFORMACJE PODSTAWOWE IDENTYFIKACJA IDENTYFIKACJA POSYPYWARKI IDENTYFIKACJA OSI JEZDNEJ WYKAZ NUMERÓW SERYJNYCH PRZEZNACZENIE WYPOSAŻENIE WARUNKI GWARANCJI TRANSPORT TRANSPORT SAMOCHODOWY TRANSPORT SAMODZIELNY UŻYTKOWNIKA ZAGROŻENIE DLA ŚRODOWISKA KASACJA BEZPIECZEŃSTWO UŻYTKOWANIA OGÓLNE ZASADY BEZPIECZEŃSTWA PODSTAWOWE ZASADY BEZPIECZEŃSTWA PODŁĄCZANIE I ODŁĄCZANIE OD CIĄGNIKA INSTALACJA HYDRAULICZNA I PNEUMATYCZNA CZYSZCZENIE, KONSERWACJA I REGULACJA ZAŁADUNEK I ROZSYPYWANIE ZASADY PORUSZANIA SIĘ PO DROGACH PUBLICZNYCH OGUMIENIE OPIS RYZYKA SZCZĄTKOWEGO NAKLEJKI INFORMACYJNE I OSTRZEGAWCZE BUDOWA I ZASADA DZIAŁANIA 3.1

7 3.1 CHARAKTERYSTYKA TECHNICZNA PODWOZIE SKRZYNIA ŁADUNKOWA MECHANIZM PODAJĄCY ADAPTER ROZSYPUJĄCY INSTALACJA HYDRAULICZNA INSTALACJA PNEUMATYCZNA HAMULCOWA HAMULEC POSTOJOWY INSTALACJA ELEKTRYCZNA, ELEMENTY OSTRZEGAWCZE ZASADY UŻYTKOWANIA PRZYGOTOWANIE POSYPYWARKI DO PRACY INFORMACJE WSTĘPNE PRZEKAZANIE I KONTROLA MASZYNY PO DOSTAWIE PRZYGOTOWANIE DO PIERWSZEGO URUCHOMIENIA, ROZRUCH PRÓBNY POSYPYWARKI PRZYGOTOWANIE POSYPYWARKI DO CODZIENNEJ PRACY ŁĄCZENIE I ODŁĄCZANIE POSYPYWARKI ZAŁADUNEK POSYPYWANIE I REGULACJA ZAGĘSZCZENIA ZASADY PORUSZANIA SIĘ PO DROGACH PUBLICZNYCH ZASADY UŻYTKOWANIA OGUMIENIA OBSŁUGA TECHNICZNA INFORMACJE WSTĘPNE OBSŁUGA OSI JEZDNEJ INFORMACJE WSTĘPNE KONTROLA LUZU ŁOŻYSK OSI JEZDNYCH 5.3

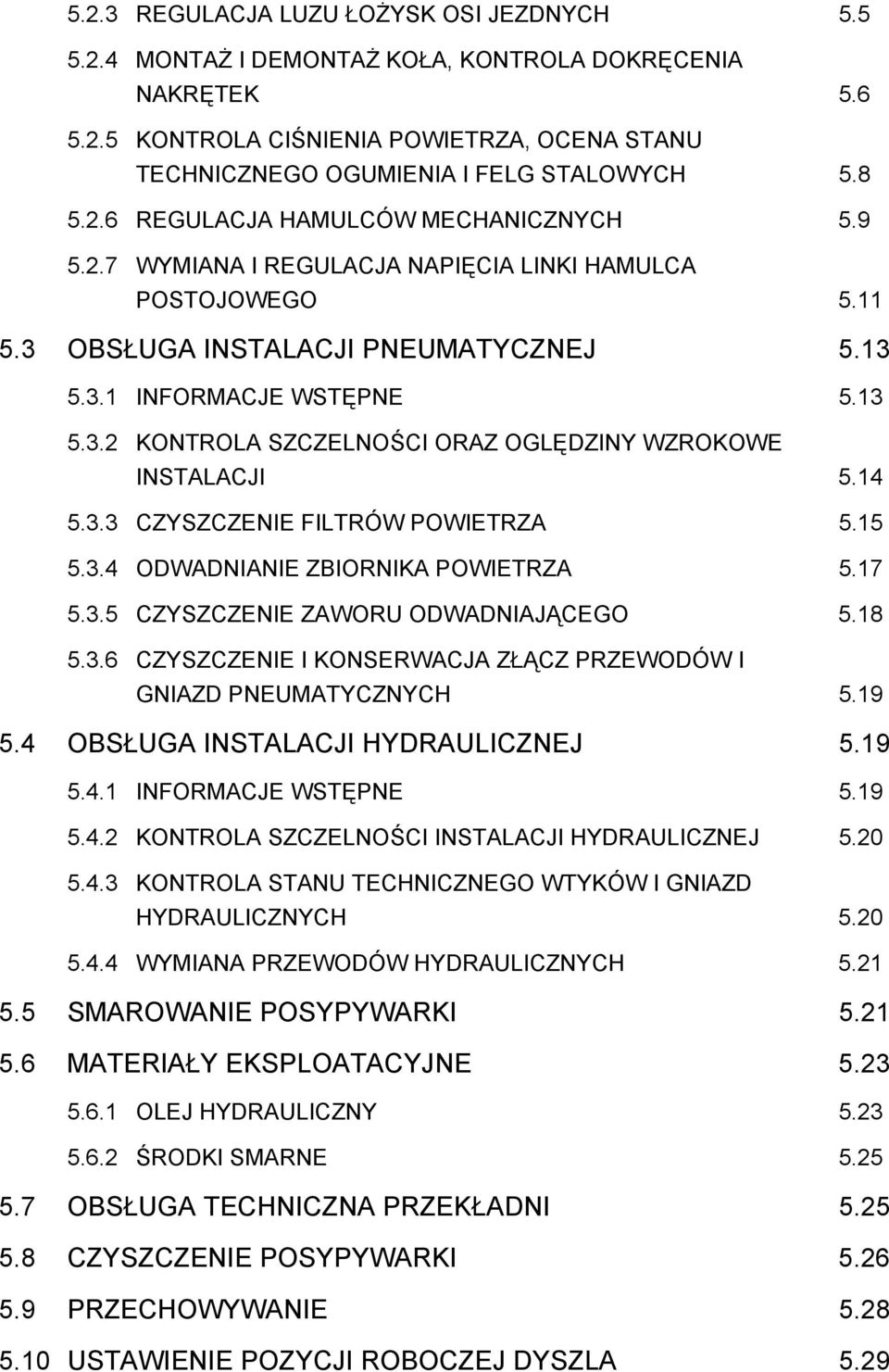

8 5.2.3 REGULACJA LUZU ŁOŻYSK OSI JEZDNYCH MONTAŻ I DEMONTAŻ KOŁA, KONTROLA DOKRĘCENIA NAKRĘTEK KONTROLA CIŚNIENIA POWIETRZA, OCENA STANU TECHNICZNEGO OGUMIENIA I FELG STALOWYCH REGULACJA HAMULCÓW MECHANICZNYCH WYMIANA I REGULACJA NAPIĘCIA LINKI HAMULCA POSTOJOWEGO OBSŁUGA INSTALACJI PNEUMATYCZNEJ INFORMACJE WSTĘPNE KONTROLA SZCZELNOŚCI ORAZ OGLĘDZINY WZROKOWE INSTALACJI CZYSZCZENIE FILTRÓW POWIETRZA ODWADNIANIE ZBIORNIKA POWIETRZA CZYSZCZENIE ZAWORU ODWADNIAJĄCEGO CZYSZCZENIE I KONSERWACJA ZŁĄCZ PRZEWODÓW I GNIAZD PNEUMATYCZNYCH OBSŁUGA INSTALACJI HYDRAULICZNEJ INFORMACJE WSTĘPNE KONTROLA SZCZELNOŚCI INSTALACJI HYDRAULICZNEJ KONTROLA STANU TECHNICZNEGO WTYKÓW I GNIAZD HYDRAULICZNYCH WYMIANA PRZEWODÓW HYDRAULICZNYCH SMAROWANIE POSYPYWARKI MATERIAŁY EKSPLOATACYJNE OLEJ HYDRAULICZNY ŚRODKI SMARNE OBSŁUGA TECHNICZNA PRZEKŁADNI CZYSZCZENIE POSYPYWARKI PRZECHOWYWANIE USTAWIENIE POZYCJI ROBOCZEJ DYSZLA 5.29

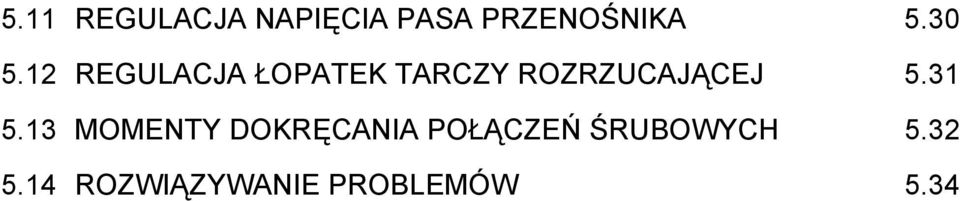

9 5.11 REGULACJA NAPIĘCIA PASA PRZENOŚNIKA REGULACJA ŁOPATEK TARCZY ROZRZUCAJĄCEJ MOMENTY DOKRĘCANIA POŁĄCZEŃ ŚRUBOWYCH ROZWIĄZYWANIE PROBLEMÓW 5.34

10 ROZDZIAŁ 1 INFORMACJE PODSTAWOWE

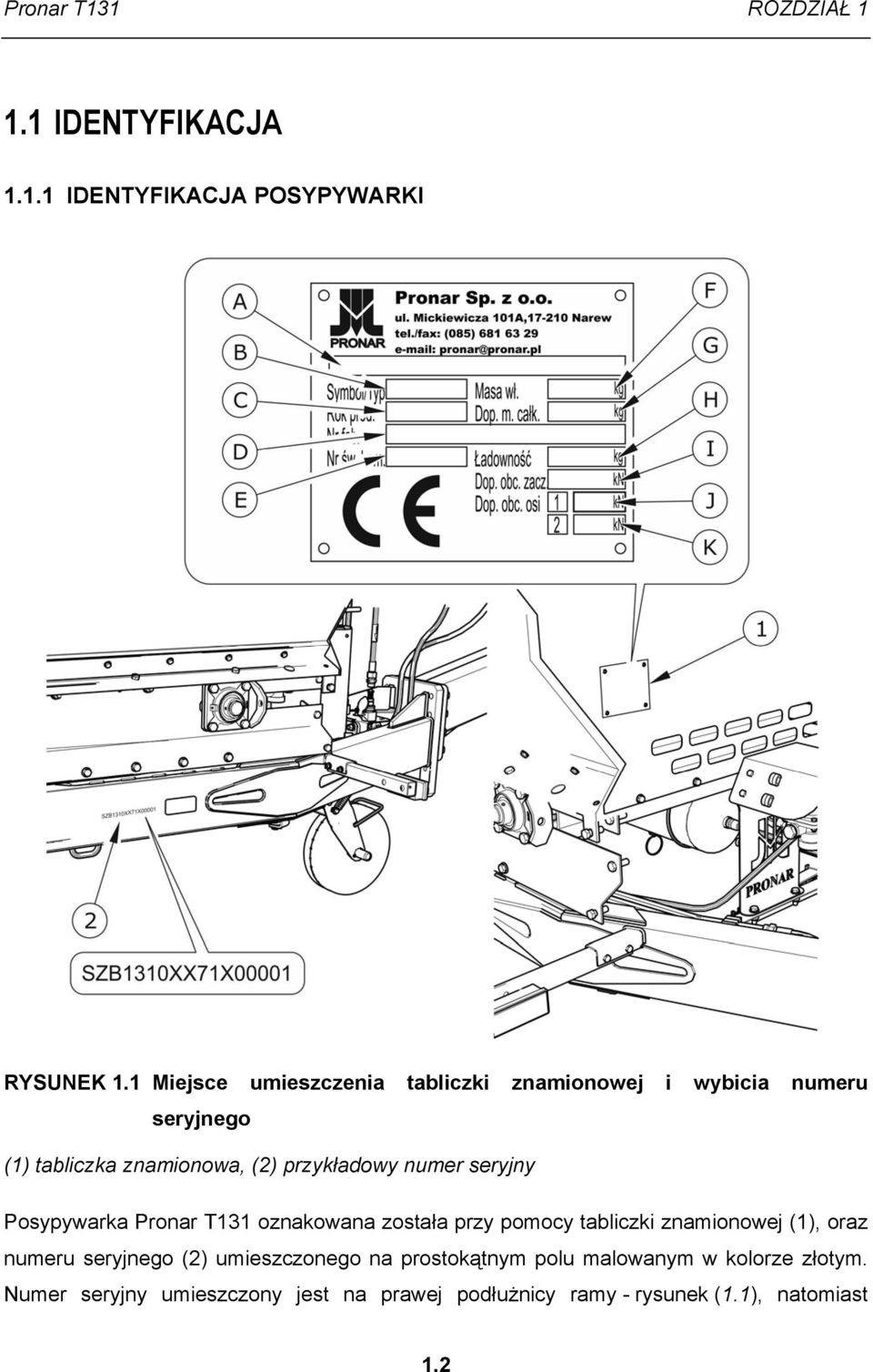

11 Pronar T131 ROZDZIAŁ IDENTYFIKACJA IDENTYFIKACJA POSYPYWARKI RYSUNEK 1.1 Miejsce umieszczenia tabliczki znamionowej i wybicia numeru seryjnego (1) tabliczka znamionowa, (2) przykładowy numer seryjny Posypywarka Pronar T131 oznakowana została przy pomocy tabliczki znamionowej (1), oraz numeru seryjnego (2) umieszczonego na prostokątnym polu malowanym w kolorze złotym. Numer seryjny umieszczony jest na prawej podłużnicy ramy - rysunek (1.1), natomiast 1.2

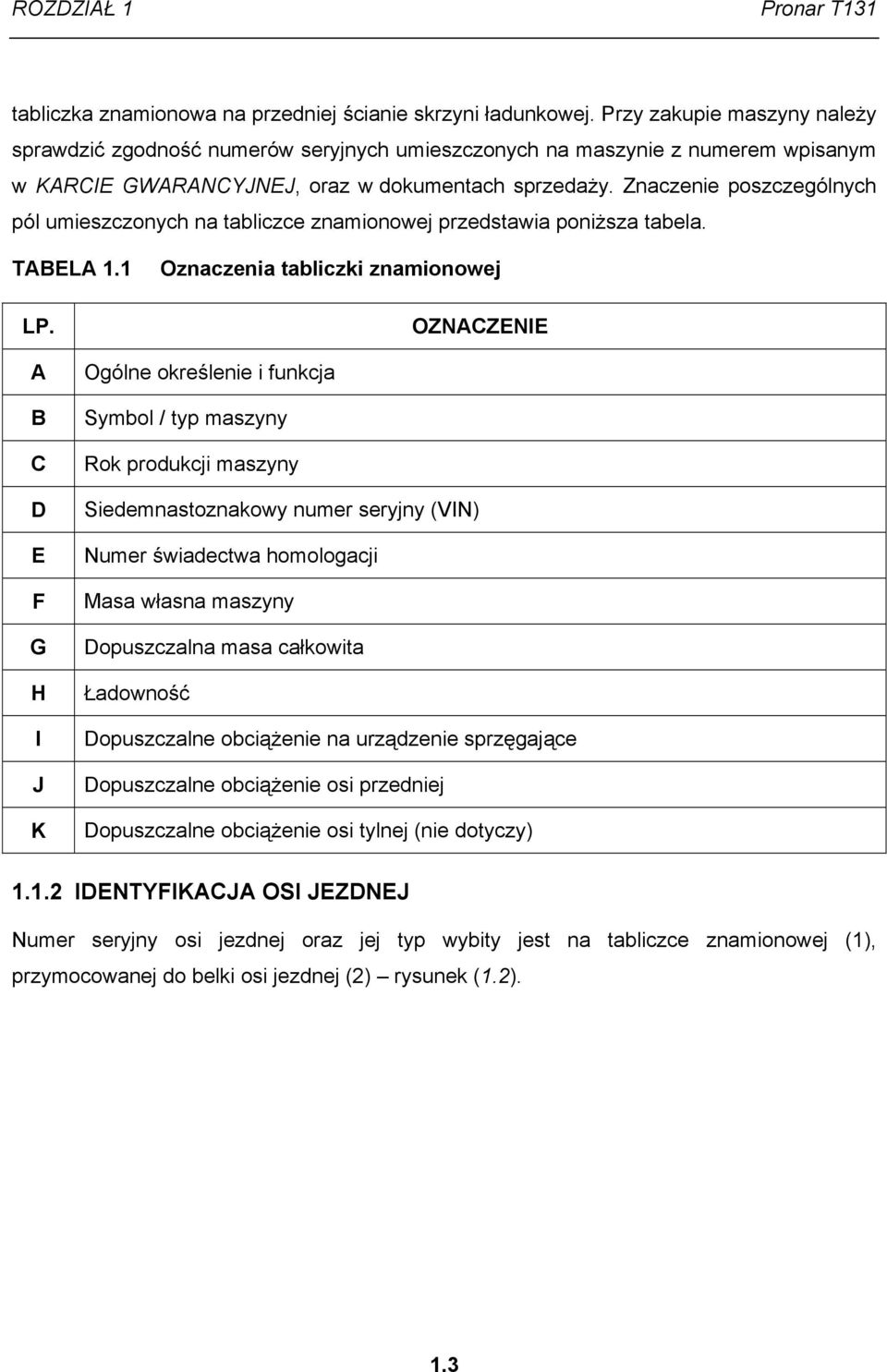

12 ROZDZIAŁ 1 Pronar T131 tabliczka znamionowa na przedniej ścianie skrzyni ładunkowej. Przy zakupie maszyny należy sprawdzić zgodność numerów seryjnych umieszczonych na maszynie z numerem wpisanym w KARCIE GWARANCYJNEJ, oraz w dokumentach sprzedaży. Znaczenie poszczególnych pól umieszczonych na tabliczce znamionowej przedstawia poniższa tabela. TABELA 1.1 LP. Oznaczenia tabliczki znamionowej OZNACZENIE A B C D E F G H I J K Ogólne określenie i funkcja Symbol / typ maszyny Rok produkcji maszyny Siedemnastoznakowy numer seryjny (VIN) Numer świadectwa homologacji Masa własna maszyny Dopuszczalna masa całkowita Ładowność Dopuszczalne obciążenie na urządzenie sprzęgające Dopuszczalne obciążenie osi przedniej Dopuszczalne obciążenie osi tylnej (nie dotyczy) IDENTYFIKACJA OSI JEZDNEJ Numer seryjny osi jezdnej oraz jej typ wybity jest na tabliczce znamionowej (1), przymocowanej do belki osi jezdnej (2) rysunek (1.2). 1.3

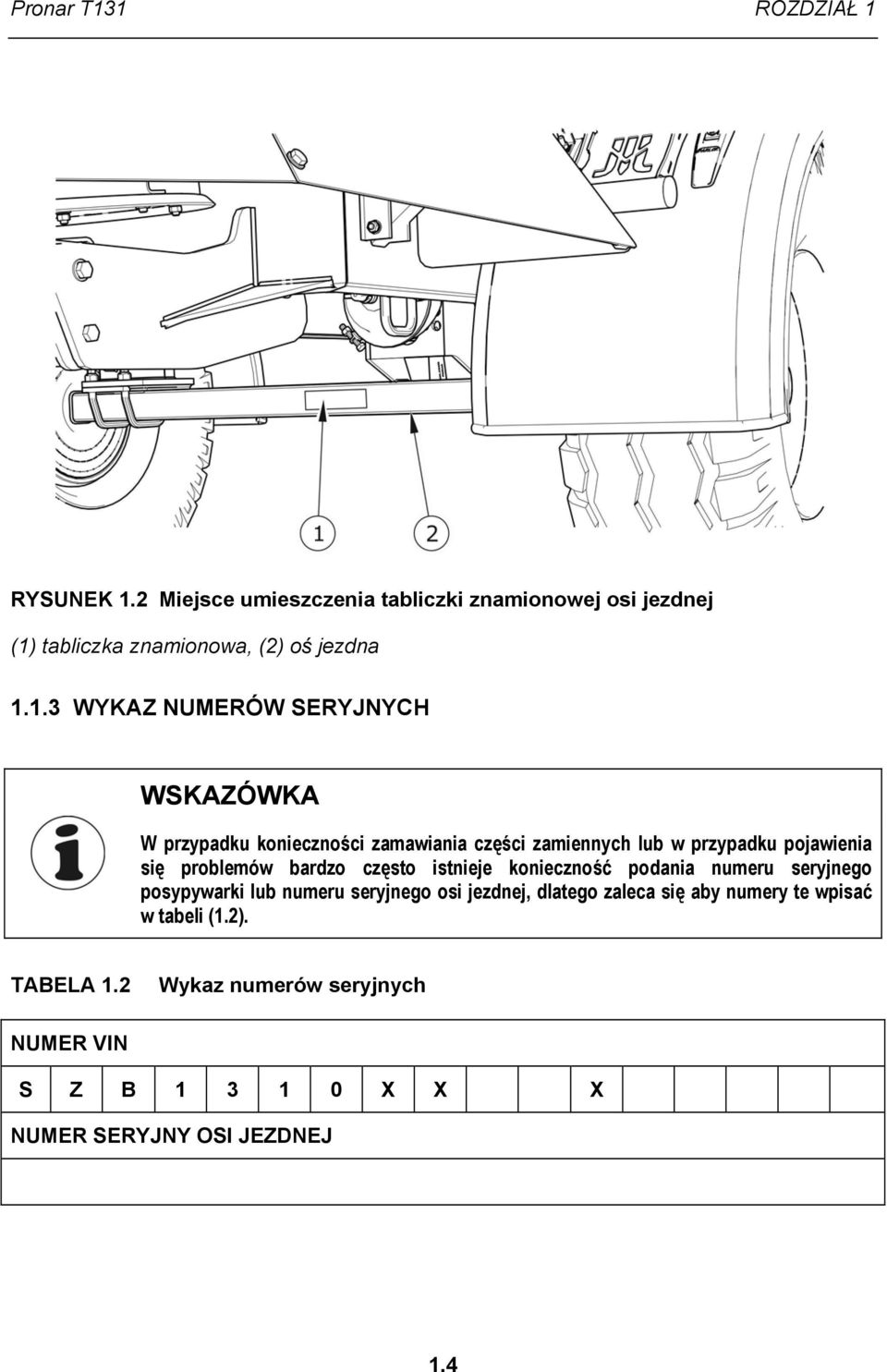

13 Pronar T131 ROZDZIAŁ 1 RYSUNEK 1.2 Miejsce umieszczenia tabliczki znamionowej osi jezdnej (1) tabliczka znamionowa, (2) oś jezdna WYKAZ NUMERÓW SERYJNYCH WSKAZÓWKA W przypadku konieczności zamawiania części zamiennych lub w przypadku pojawienia się problemów bardzo często istnieje konieczność podania numeru seryjnego posypywarki lub numeru seryjnego osi jezdnej, dlatego zaleca się aby numery te wpisać w tabeli (1.2). TABELA 1.2 Wykaz numerów seryjnych NUMER VIN S Z B X X X NUMER SERYJNY OSI JEZDNEJ 1.4

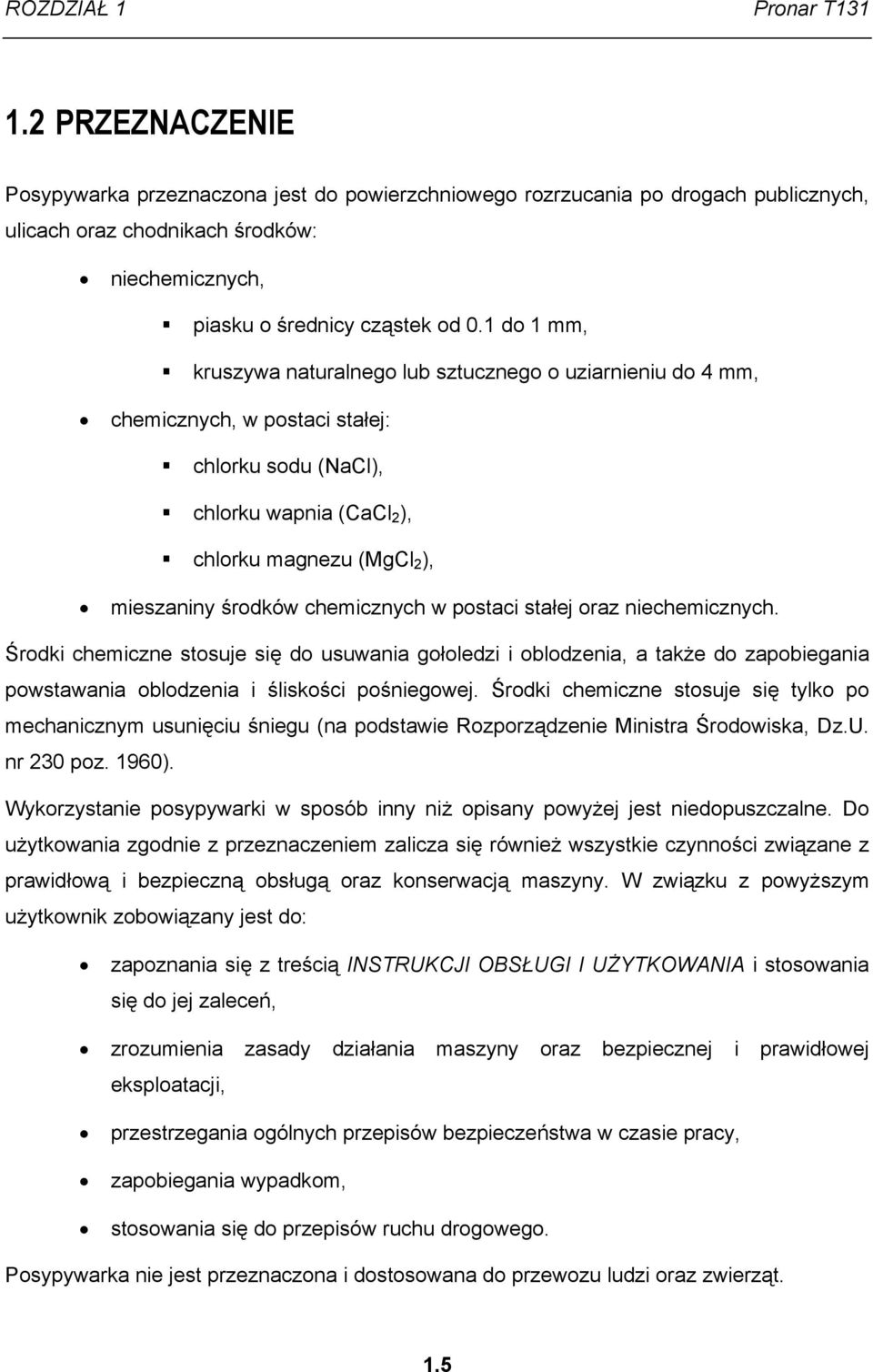

14 ROZDZIAŁ 1 Pronar T PRZEZNACZENIE Posypywarka przeznaczona jest do powierzchniowego rozrzucania po drogach publicznych, ulicach oraz chodnikach środków: niechemicznych, piasku o średnicy cząstek od 0.1 do 1 mm, kruszywa naturalnego lub sztucznego o uziarnieniu do 4 mm, chemicznych, w postaci stałej: chlorku sodu (NaCl), chlorku wapnia (CaCl 2 ), chlorku magnezu (MgCl 2 ), mieszaniny środków chemicznych w postaci stałej oraz niechemicznych. Środki chemiczne stosuje się do usuwania gołoledzi i oblodzenia, a także do zapobiegania powstawania oblodzenia i śliskości pośniegowej. Środki chemiczne stosuje się tylko po mechanicznym usunięciu śniegu (na podstawie Rozporządzenie Ministra Środowiska, Dz.U. nr 230 poz. 1960). Wykorzystanie posypywarki w sposób inny niż opisany powyżej jest niedopuszczalne. Do użytkowania zgodnie z przeznaczeniem zalicza się również wszystkie czynności związane z prawidłową i bezpieczną obsługą oraz konserwacją maszyny. W związku z powyższym użytkownik zobowiązany jest do: zapoznania się z treścią INSTRUKCJI OBSŁUGI I UŻYTKOWANIA i stosowania się do jej zaleceń, zrozumienia zasady działania maszyny oraz bezpiecznej i prawidłowej eksploatacji, przestrzegania ogólnych przepisów bezpieczeństwa w czasie pracy, zapobiegania wypadkom, stosowania się do przepisów ruchu drogowego. Posypywarka nie jest przeznaczona i dostosowana do przewozu ludzi oraz zwierząt. 1.5

15 Pronar T131 ROZDZIAŁ 1 Układ hamulcowy, oraz układ oświetlenia i sygnalizacji spełniają wymagania wynikające z przepisów o ruchu drogowym. Dopuszczalna prędkość posypywarki poruszającej się po drogach publicznych wynosi w Polsce 30 km/h (zgodnie z ustawą z dn. 20 czerwca 1997 roku, Prawo o ruchu drogowym, art. 20). W krajach w których posypywarka jest eksploatowana należy przestrzegać ograniczeń związanych z obowiązującym w danym państwie prawem o ruchu drogowym. Prędkość posypywarki nie może być jednak większa niż dopuszczalna prędkość konstrukcyjna 40 km/h. UWAGA Posypywarki nie wolno używać niezgodnie z jej przeznaczeniem, a w szczególności: do przewożenia ludzi i zwierząt do transportu jakichkolwiek materiałów używania innych środków do posypywania niż określa instrukcja obsługi. TABELA 1.3 Wymagania ciągnika rolniczego TREŚĆ JM WYMAGANIA Instalacja hamulcowa pneumatyczna Instalacja pneumatyczna 2 przewodowa Ciśnienie znamionowe instalacji Instalacja pneumatyczna 1 przewodowa Ciśnienie znamionowe instalacji Instalacja hamulcowa hydrauliczna Instalacja hydrauliczna Ciśnienie znamionowe instalacji Instalacja hydrauliczna Olej hydrauliczny Ciśnienie nominalne instalacji Zapotrzebowanie oleju Minimalna wydajność pompy hydraulicznej Instalacja elektryczna Napięcie instalacji elektrycznej Gniazdo przyłączeniowe - bar - bar - bar - MPa l l/min V - gniazda zgodne z PN-ISO 1728: gniazda zgodne z PN-ISO 1728: gniazda zgodne z ISO L HL 32 Lotos biegunowe zgodne z ISO

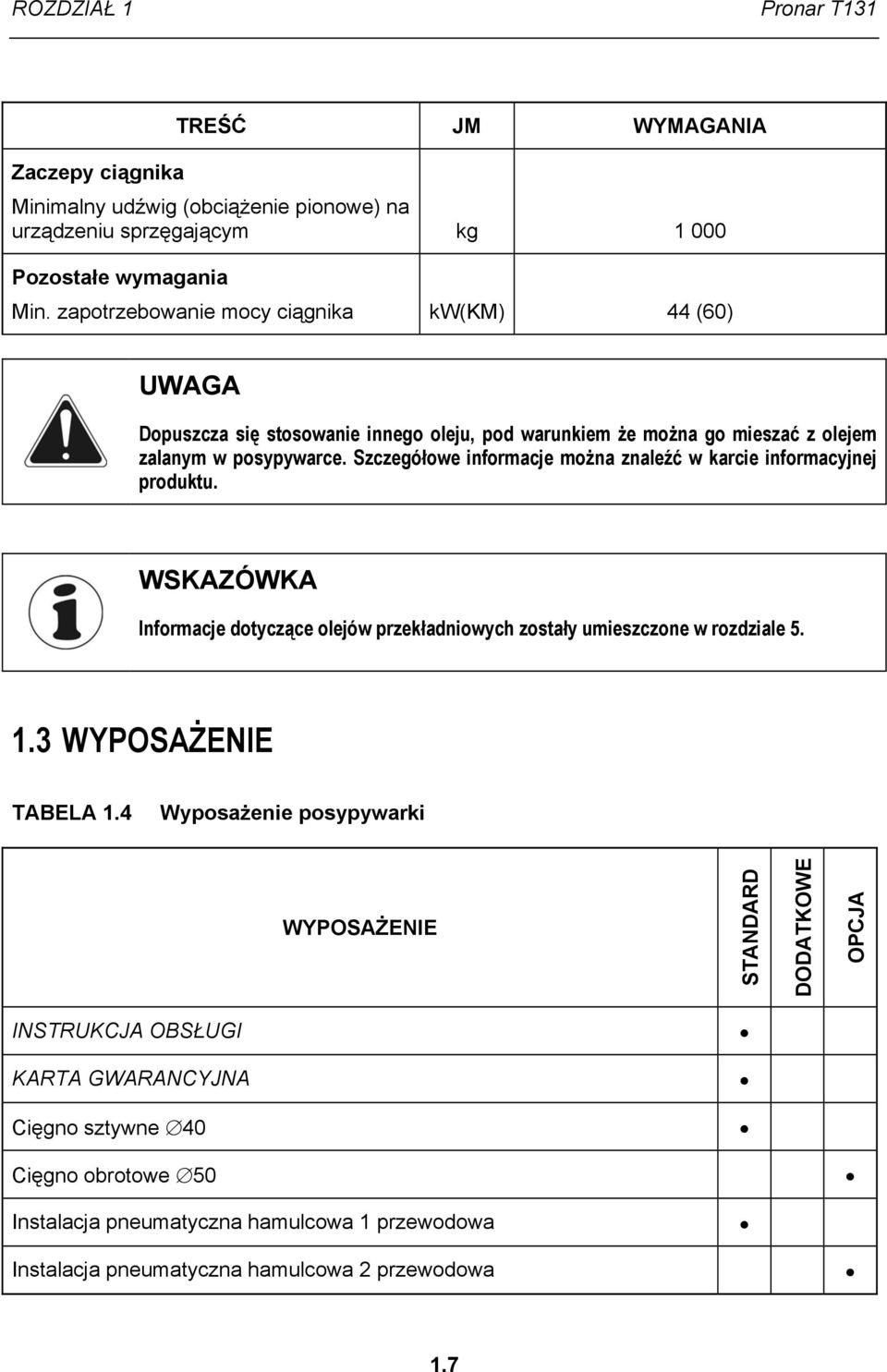

16 ROZDZIAŁ 1 Pronar T131 TREŚĆ JM WYMAGANIA Zaczepy ciągnika Minimalny udźwig (obciążenie pionowe) na urządzeniu sprzęgającym kg Pozostałe wymagania Min. zapotrzebowanie mocy ciągnika kw(km) 44 (60) UWAGA Dopuszcza się stosowanie innego oleju, pod warunkiem że można go mieszać z olejem zalanym w posypywarce. Szczegółowe informacje można znaleźć w karcie informacyjnej produktu. WSKAZÓWKA Informacje dotyczące olejów przekładniowych zostały umieszczone w rozdziale WYPOSAŻENIE TABELA 1.4 Wyposażenie posypywarki WYPOSAŻENIE STANDARD DODATKOWE OPCJA INSTRUKCJA OBSŁUGI KARTA GWARANCYJNA Cięgno sztywne 40 Cięgno obrotowe 50 Instalacja pneumatyczna hamulcowa 1 przewodowa Instalacja pneumatyczna hamulcowa 2 przewodowa 1.7

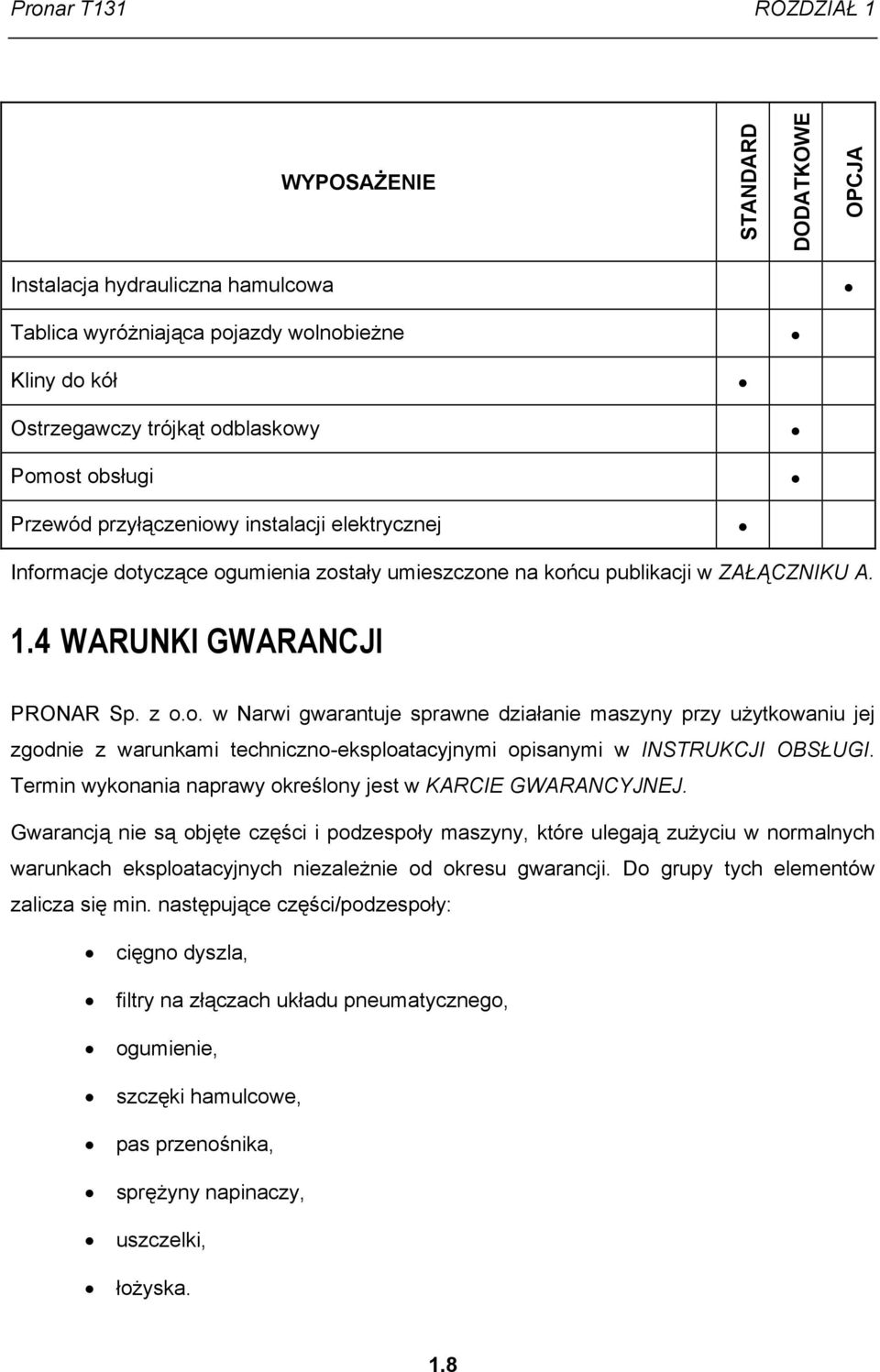

17 Pronar T131 ROZDZIAŁ 1 WYPOSAŻENIE STANDARD DODATKOWE OPCJA Instalacja hydrauliczna hamulcowa Tablica wyróżniająca pojazdy wolnobieżne Kliny do kół Ostrzegawczy trójkąt odblaskowy Pomost obsługi Przewód przyłączeniowy instalacji elektrycznej Informacje dotyczące ogumienia zostały umieszczone na końcu publikacji w ZAŁĄCZNIKU A. 1.4 WARUNKI GWARANCJI PRONAR Sp. z o.o. w Narwi gwarantuje sprawne działanie maszyny przy użytkowaniu jej zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w INSTRUKCJI OBSŁUGI. Termin wykonania naprawy określony jest w KARCIE GWARANCYJNEJ. Gwarancją nie są objęte części i podzespoły maszyny, które ulegają zużyciu w normalnych warunkach eksploatacyjnych niezależnie od okresu gwarancji. Do grupy tych elementów zalicza się min. następujące części/podzespoły: cięgno dyszla, filtry na złączach układu pneumatycznego, ogumienie, szczęki hamulcowe, pas przenośnika, sprężyny napinaczy, uszczelki, łożyska. 1.8

18 ROZDZIAŁ 1 Pronar T131 Świadczenia gwarancyjne dotyczą tylko takich przypadków jak: uszkodzenia mechaniczne nie wynikające z winy użytkownika, wady fabryczne części itp. W przypadku, kiedy szkody powstały w wyniku: uszkodzeń mechanicznych powstałych z winy użytkownika, wypadku drogowego, z niewłaściwej eksploatacji, regulacji i konserwacji, stosowania posypywarki niezgodnie z przeznaczeniem, użytkowania uszkodzonej maszyny, wykonywania napraw przez osoby nieuprawnione, nieprawidłowe wykonanie napraw, wykonania samowolnych zmian w konstrukcji maszyny, użytkownik traci świadczenia gwarancyjne. WSKAZÓWKA Należy żądać od sprzedawcy dokładnego wypełnienia KARTY GWARANCYJNEJ i kuponów reklamacyjnych. Brak np. daty sprzedaży lub pieczątki punktu sprzedaży naraża użytkownika na nie uznanie ewentualnych reklamacji. Użytkownik zobowiązany jest do natychmiastowego zgłoszenia wszystkich zauważonych ubytków powłok malarskich lub śladów korozji, oraz zlecenia usunięcia usterek niezależnie od tego, czy uszkodzenia są objęte gwarancją czy też nie. Szczegółowe warunki gwarancji podane są w KARCIE GWARANCYJNEJ dołączonej do nowo zakupionej maszyny. Modyfikacje maszyny bez pisemnej zgody Producenta są zabronione. W szczególności niedopuszczalne jest spawanie, rozwiercanie, wycinanie oraz podgrzewanie głównych elementów konstrukcyjnych maszyny, które bezpośrednio wpływają na bezpieczeństwo podczas użytkowania. 1.5 TRANSPORT Posypywarka jest przygotowana do sprzedaży w stanie kompletnie zmontowanym i nie wymaga pakowania. Pakowaniu podlega jedynie dokumentacja techniczno - ruchowa maszyny, i ewentualnie elementy wyposażenia dodatkowego. Dostawa do użytkownika 1.9

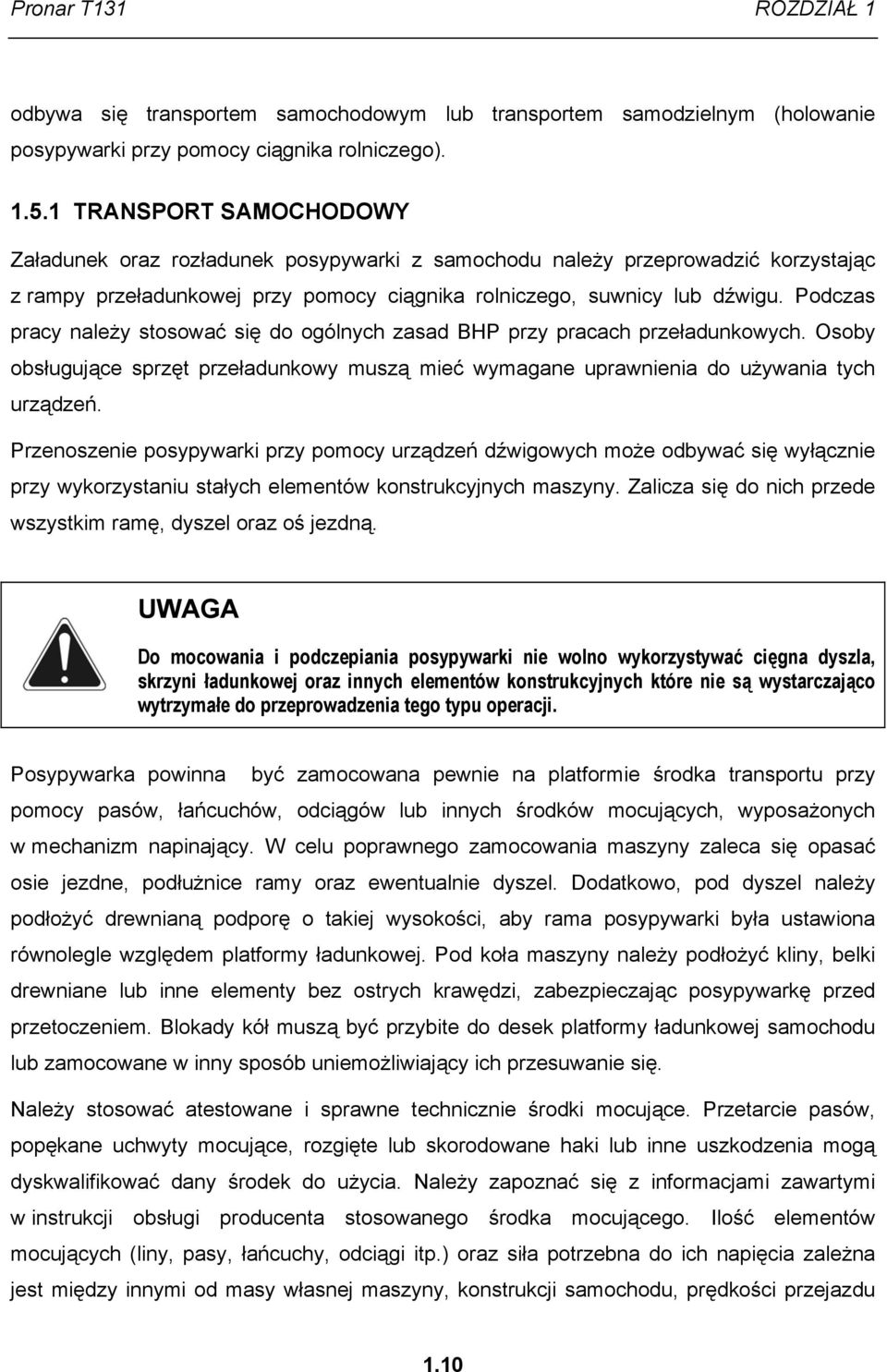

19 Pronar T131 ROZDZIAŁ 1 odbywa się transportem samochodowym lub transportem samodzielnym (holowanie posypywarki przy pomocy ciągnika rolniczego) TRANSPORT SAMOCHODOWY Załadunek oraz rozładunek posypywarki z samochodu należy przeprowadzić korzystając z rampy przeładunkowej przy pomocy ciągnika rolniczego, suwnicy lub dźwigu. Podczas pracy należy stosować się do ogólnych zasad BHP przy pracach przeładunkowych. Osoby obsługujące sprzęt przeładunkowy muszą mieć wymagane uprawnienia do używania tych urządzeń. Przenoszenie posypywarki przy pomocy urządzeń dźwigowych może odbywać się wyłącznie przy wykorzystaniu stałych elementów konstrukcyjnych maszyny. Zalicza się do nich przede wszystkim ramę, dyszel oraz oś jezdną. UWAGA Do mocowania i podczepiania posypywarki nie wolno wykorzystywać cięgna dyszla, skrzyni ładunkowej oraz innych elementów konstrukcyjnych które nie są wystarczająco wytrzymałe do przeprowadzenia tego typu operacji. Posypywarka powinna być zamocowana pewnie na platformie środka transportu przy pomocy pasów, łańcuchów, odciągów lub innych środków mocujących, wyposażonych w mechanizm napinający. W celu poprawnego zamocowania maszyny zaleca się opasać osie jezdne, podłużnice ramy oraz ewentualnie dyszel. Dodatkowo, pod dyszel należy podłożyć drewnianą podporę o takiej wysokości, aby rama posypywarki była ustawiona równolegle względem platformy ładunkowej. Pod koła maszyny należy podłożyć kliny, belki drewniane lub inne elementy bez ostrych krawędzi, zabezpieczając posypywarkę przed przetoczeniem. Blokady kół muszą być przybite do desek platformy ładunkowej samochodu lub zamocowane w inny sposób uniemożliwiający ich przesuwanie się. Należy stosować atestowane i sprawne technicznie środki mocujące. Przetarcie pasów, popękane uchwyty mocujące, rozgięte lub skorodowane haki lub inne uszkodzenia mogą dyskwalifikować dany środek do użycia. Należy zapoznać się z informacjami zawartymi w instrukcji obsługi producenta stosowanego środka mocującego. Ilość elementów mocujących (liny, pasy, łańcuchy, odciągi itp.) oraz siła potrzebna do ich napięcia zależna jest między innymi od masy własnej maszyny, konstrukcji samochodu, prędkości przejazdu 1.10

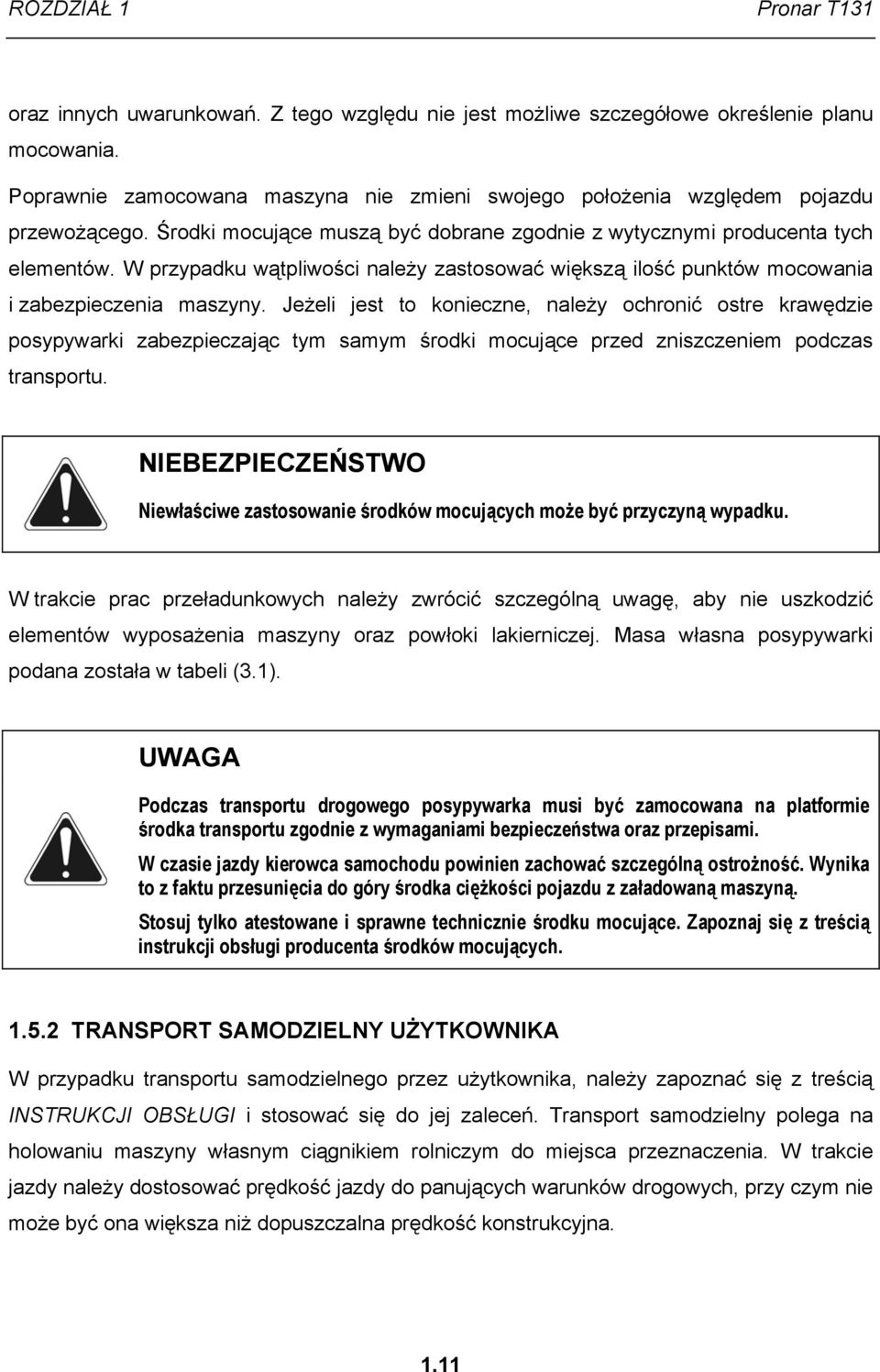

20 ROZDZIAŁ 1 Pronar T131 oraz innych uwarunkowań. Z tego względu nie jest możliwe szczegółowe określenie planu mocowania. Poprawnie zamocowana maszyna nie zmieni swojego położenia względem pojazdu przewożącego. Środki mocujące muszą być dobrane zgodnie z wytycznymi producenta tych elementów. W przypadku wątpliwości należy zastosować większą ilość punktów mocowania i zabezpieczenia maszyny. Jeżeli jest to konieczne, należy ochronić ostre krawędzie posypywarki zabezpieczając tym samym środki mocujące przed zniszczeniem podczas transportu. NIEBEZPIECZEŃSTWO Niewłaściwe zastosowanie środków mocujących może być przyczyną wypadku. W trakcie prac przeładunkowych należy zwrócić szczególną uwagę, aby nie uszkodzić elementów wyposażenia maszyny oraz powłoki lakierniczej. Masa własna posypywarki podana została w tabeli (3.1). UWAGA Podczas transportu drogowego posypywarka musi być zamocowana na platformie środka transportu zgodnie z wymaganiami bezpieczeństwa oraz przepisami. W czasie jazdy kierowca samochodu powinien zachować szczególną ostrożność. Wynika to z faktu przesunięcia do góry środka ciężkości pojazdu z załadowaną maszyną. Stosuj tylko atestowane i sprawne technicznie środku mocujące. Zapoznaj się z treścią instrukcji obsługi producenta środków mocujących TRANSPORT SAMODZIELNY UŻYTKOWNIKA W przypadku transportu samodzielnego przez użytkownika, należy zapoznać się z treścią INSTRUKCJI OBSŁUGI i stosować się do jej zaleceń. Transport samodzielny polega na holowaniu maszyny własnym ciągnikiem rolniczym do miejsca przeznaczenia. W trakcie jazdy należy dostosować prędkość jazdy do panujących warunków drogowych, przy czym nie może być ona większa niż dopuszczalna prędkość konstrukcyjna. 1.11

21 Pronar T131 ROZDZIAŁ 1 UWAGA Przy transporcie samodzielnym, operator ciągnika powinien zapoznać się z treścią niniejszej instrukcji i przestrzegać zawartych w niej zaleceń. 1.6 ZAGROŻENIE DLA ŚRODOWISKA Wyciek oleju hydraulicznego lub przekładniowego stanowi bezpośrednie zagrożenia dla środowiska naturalnego ze względu na ograniczoną biodegradowalność substancji. Znikoma rozpuszczalność w wodzie oleju hydraulicznego nie wywołuje ostrej toksyczności organizmów żyjących w środowisku wodnym. Wytworzona warstwa oleju na wodzie może być powodem bezpośredniego fizycznego działania na organizmy, może powodować zmiany zawartości tlenu w wodzie ze względu na brak bezpośredniego kontaktu powietrza z wodą. Wyciek oleju do zbiorników wodnych może jednak doprowadzić do zmniejszenia zawartości tlenu. W czasie wykonywania prac konserwująco naprawczych, przy których istnieje ryzyko wycieku, prace te należy wykonywać w pomieszczeniach z nawierzchnią olejoodporną. W przypadku wycieku oleju do środowiska należy w pierwszej kolejności zabezpieczyć źródło wycieku, a następnie zebrać rozlany olej przy pomocy dostępnych środków. Resztki oleju zebrać przy pomocy sorbentów lub wymieszać olej z piaskiem, trocinami lub innymi materiałami absorpcyjnymi. Zebrane zanieczyszczenia olejowe należy przechować w szczelnym i oznaczonym pojemniku, odpornym na działanie węglowodorów. Pojemnik należy przechować z dala od źródeł ciepła, materiałów łatwopalnych oraz żywności. NIEBEZPIECZEŃSTWO Zużyty olej hydrauliczny, przekładniowy lub zebrane resztki zmieszane z materiałem absorpcyjnym należy przechowywać w dokładnie oznaczonym pojemniku. Nie stosować do tego celu opakowań po produktach spożywczych. Olej zużyty lub nie nadający się do ponownego użycia ze względu na utratę swoich właściwości zaleca się przechowywać w oryginalnych opakowaniach w takich samych warunkach jak opisano poprzednio. Odpady olejowe należy przekazać do punktu zajmującego się utylizacją lub regeneracją olejów. Kod odpadów (olej hydrauliczny L-HL

22 ROZDZIAŁ 1 Pronar T131 Lotos): Szczegółowe informacje dotyczące olejów można znaleźć w kartach bezpieczeństwa produktu. WSKAZÓWKA Instalacja hydrauliczna posypywarki napełniona jest olejem L-HL 32 Lotos. Informacje dotyczące stosowanego oleju przekładniowego znajdują się w rozdziale 5. UWAGA Odpady olejowe mogą być oddane tylko do punktu zajmującego się utylizacją lub regeneracją olejów. Zabrania się wyrzucania lub wylewania oleju do kanalizacji lub zbiorników wodnych. 1.7 KASACJA W przypadku podjęcia przez użytkownika decyzji o kasacji posypywarki, należy zastosować się do przepisów obowiązujących w danych kraju dotyczących kasacji oraz recyklingu maszyn wycofanych z użytkowania. Przed przystąpieniem do demontażu należy usunąć całkowicie olej z instalacji hydraulicznej oraz olej przekładniowy. NIEBEZPIECZEŃSTWO W trakcie demontażu należy używać odpowiednich narzędzi, urządzeń (suwnice, dźwigi, podnośniki itp.), stosować środki ochrony osobistej, tj. odzież ochronną, obuwie, rękawice, okulary itp. Unikać kontaktu oleju ze skórą. Nie dopuszczać do wycieku oleju. Elementy zużyte lub uszkodzone nie nadające się do regeneracji lub naprawy należy przekazać do skupu surowców wtórnych. Olej hydrauliczny i przekładniowy należy przekazać do odpowiedniego zakładu zajmującego się utylizacją tego typu odpadów. 1.13

23 Pronar T131 ROZDZIAŁ

24 ROZDZIAŁ 2 BEZPIECZEŃSTWO UŻYTKOWANIA

25 Pronar T131 ROZDZIAŁ OGÓLNE ZASADY BEZPIECZEŃSTWA PODSTAWOWE ZASADY BEZPIECZEŃSTWA Przed przystąpieniem do eksploatacji posypywarki użytkownik powinien dokładnie zapoznać się z treścią niniejszej instrukcji. W czasie eksploatacji należy przestrzegać wszystkich zaleceń zawartych w niej zaleceń. Zabrania się uruchamiania posypywarki bez znajomości funkcji maszyny. Użytkownik zobowiązany jest do zapoznania się z budową, działaniem i zasadami bezpiecznej eksploatacji maszyny. Przed każdym uruchomieniem posypywarki należy sprawdzić, czy jest przygotowana odpowiednio do pracy, zwłaszcza pod względem bezpieczeństwa. Jeżeli informacje zawarte w instrukcji są niezrozumiałe należy skontaktować się ze sprzedawcą, prowadzącym w imieniu Producenta autoryzowany serwis techniczny lub bezpośrednio z Producentem. Nieostrożne i niewłaściwe użytkowanie i obsługa posypywarki, oraz nieprzestrzeganie zaleceń zawartych w niniejszej instrukcji obsługi, stwarza zagrożenie dla zdrowia i życia osób postronnych i/lub obsługujących maszynę. Ostrzega się o istnieniu ryzyka szczątkowego zagrożeń, dlatego stosowanie zasad bezpiecznego użytkowania powinno być podstawową zasadą korzystania z posypywarki. Zabrania się użytkowania maszyny przez osoby nieuprawnione do kierowania ciągnikami rolniczymi oraz nie przeszkolonymi w zakresie bezpieczeństwa i obsługi maszyny, w tym przez dzieci i osoby nietrzeźwe. Zabrania się użytkowania posypywarki niezgodnie z jej przeznaczeniem. Każdy kto wykorzystuje maszynę w sposób niezgodny z przeznaczeniem, bierze w ten sposób na siebie pełną odpowiedzialność za wszelkie konsekwencje wynikłe z jej użytkowania. Wykorzystanie maszyny do innych celów niż przewiduje Producent jest traktowane jako użycie niezgodne z przeznaczeniem maszyny i może być przyczyną unieważnienia gwarancji. Za czynność niezgodną z przeznaczaniem uważa się również rozsypywanie innych środków niż przewiduje Producent maszyny. 2.2

26 ROZDZIAŁ 2 Pronar T131 Jakiekolwiek modyfikacje posypywarki są zabronione i zwalniają firmę PRONAR Narew od odpowiedzialności za powstałe szkody lub uszczerbek na zdrowiu. Przed każdym użyciem posypywarki należy sprawdzić jej stan techniczny. W szczególności sprawdzić stan techniczny układu zaczepowego, układu jezdnego, instalacji hamulcowej i sygnalizacji świetlnej, adapter rozsypujący, mechanizm podający oraz komplet osłon zabezpieczających. Użytkownik zobowiązany jest do zapoznania się z zasadami bezpiecznej obsługi maszyny, sposobami regulacji i punktami kontrolnymi posypywarki oraz z zagrożeniami wynikającymi z obsługą maszyny i konserwacji. Zabrania się przewożenia ludzi, zwierząt oraz jakichkolwiek przedmiotów. Posypywarka może być obsługiwana wyłącznie przez jedna osobę. Posypywarka może być użytkowana tylko wtedy, kiedy wszystkie osłony i inne elementy ochronne są sprawne technicznie i umieszczone we właściwym miejscu. W przypadku zniszczenia lub zagubienia osłon należy je zastąpić nowymi PODŁĄCZANIE I ODŁĄCZANIE OD CIĄGNIKA Podczas łączenia i odłączania maszyny zachować szczególną ostrożność. Posypywarkę agregować wyłącznie z ciągnikiem rolniczym wyposażonym w lusterka boczne zapewniające widoczność po obu stronach maszyny. W trakcie łączenia posypywarki należy korzystać z odpowiedniego zaczepu ciągnika. Po zakończeniu sprzęgania maszyn sprawdzić zabezpieczenie zaczepu. Zapoznać się z treścią instrukcji obsługi ciągnika. Jeżeli ciągnik wyposażony jest w zaczep automatyczny, należy upewnić się czy operacja sprzęgania została zakończona. W trakcie łączenia nikt nie może przebywać pomiędzy ciągnikiem a posypywarką. Zabrania się podłączenia maszyny, jeżeli ciągnik rolniczy nie spełnia wymagań stawianych przez Producenta (minimalne zapotrzebowanie mocy ciągnika, nieodpowiednie przyłącza itp.) porównaj tabela (1.3) WYMAGANIA CIĄGNIKA ROLNICZEGO. Przed podłączeniem maszyny należy upewnić się czy olej 2.3

27 Pronar T131 ROZDZIAŁ 2 w zewnętrznej instalacji hydraulicznej ciągnika może być mieszany z olejem hydraulicznym maszyny. W trakcie podłączania przewodów hydraulicznych do ciągnika, należy zwrócić uwagę, aby instalacja hydrauliczna ciągnika oraz posypywarki nie była pod ciśnieniem. W razie konieczności zredukować ciśnienie resztkowe instalacji. Przed podłączeniem posypywarki należy upewnić się czy obydwie maszyny są sprawne technicznie. W szczególności sprawdzić stan układu zaczepowego oraz wtyki i gniazda instalacji hydraulicznej, elektrycznej i pneumatycznej w ciągniku oraz posypywarce. Maszyna odłączona od ciągnika musi stać na równym podłożu i być podparta za pomocą podpory oraz zabezpieczona przed przetoczeniem przy pomocy klinów i hamulca postojowego. Końcówki przewodów powinny być zabezpieczone przed zanieczyszczeniem INSTALACJA HYDRAULICZNA I PNEUMATYCZNA Instalacja hydrauliczna w trakcie pracy posypywarki znajduje się pod wysokim ciśnieniem. Regularnie kontrolować stan połączeń oraz przewodów hydraulicznych i pneumatycznych. Niedopuszczalne są przecieki oleju hydraulicznego. W przypadku awarii instalacji hydraulicznej lub pneumatycznej, posypywarkę należy wyłączyć z eksploatacji do czasu usunięcia awarii. Dopuszcza się sprzęganie i holowanie niesprawnej posypywarki (np. w celu dostarczenia maszyny do punktu serwisowego), tylko w przypadku, kiedy układ jezdny, zaczepowy oraz hamulcowy są sprawne. Przed przystąpieniem do prac konserwacyjno naprawczych należy upewnić się, czy instalacja hydrauliczna nie jest pod ciśnieniem. Przewody hydrauliczne gumowe należy koniecznie wymieniać co 4 lata bez względu na ich stan techniczny. Stosować olej hydrauliczny zalecany przez Producenta. 2.4

28 ROZDZIAŁ 2 Pronar T131 Po wymianie oleju hydraulicznego zużyty olej należy utylizować. Olej zużyty lub taki, który utracił swoje właściwości należy przechowywać w oryginalnych pojemnikach lub w opakowaniach zastępczych odpornych na działanie węglowodorów. Pojemniki zastępcze muszą być dokładnie opisane i odpowiednio przechowywane. Zabrania się przechowywania oleju hydraulicznego w opakowaniach przeznaczonych do magazynowania żywności CZYSZCZENIE, KONSERWACJA I REGULACJA Prace konserwacyjno naprawcze mogą być wykonywane po połączeniu posypywarki z ciągnikiem. W takim przypadku należy wyłączyć silnik ciągnika, wyjąć kluczyk zapłonowy i unieruchomić ciągnik oraz posypywarkę hamulcem postojowym. Kabinę ciągnika zabezpieczyć przed dostępem osób niepowołanych. Maszynę należy zabezpieczyć przed przetoczeniem podkładając pod koła kliny blokujące. W przypadku prac nie wymagających podłączenia ciągnika, posypywarkę należy ustawić na poziomym twardym podłożu, podeprzeć przy pomocy podpory postojowej i zabezpieczyć maszynę przed przetoczeniem za pomocą klinów. Miejsce pracy powinno być suche, czyste i dobrze oświetlone. Regularnie kontrolować stan połączeń śrubowych. W okresie gwarancyjnym, wszelkie naprawy mogą być wykonywane tylko przez uprawniony przez Producenta Serwis Gwarancyjny. Po zakończeniu okresu gwarancyjnego zaleca się, aby ewentualne naprawy maszyny wykonywane były przez wyspecjalizowane warsztaty. W trakcie pracy należy używać odpowiedniej, ściśle dopasowanej odzieży ochronnej, rękawic, butów, okularów oraz właściwych narzędzi. Zredukować ciśnienie oleju lub powietrza w posypywarce przed demontażem elementów hydraulicznych lub pneumatycznych. W przypadku stwierdzenia jakichkolwiek usterek w działaniu lub uszkodzenia, maszynę należy wyłączyć z eksploatacji do czasu naprawy. Czynności obsługowo-naprawcze wykonywać stosując ogólne zasady bezpieczeństwa i higieny pracy. W razie skaleczenia ranę należy natychmiast 2.5

29 Pronar T131 ROZDZIAŁ 2 przemyć i zdezynfekować. W przypadku doznania poważniejszych obrażeń należy zasięgnąć porady lekarskiej. Przeglądy posypywarki należy wykonywać zgodnie z częstotliwością określoną w niniejszej instrukcji. Prace spawalnicze mogą wykonywać jedynie osoby posiadające odpowiednie uprawnienia do przeprowadzenia tego typu prac. Przed pracami spawalniczymi lub elektrycznymi, posypywarkę należy odłączyć od stałego dopływu prądu, jeżeli maszyna podłączona jest do ciągnika (odłączyć biegun masy (-) od akumulatora ciągnika, rozłączyć przewód przyłączeniowy). Powłokę malarską należy oczyścić. Opary palącej się farby są trujące dla człowieka i zwierząt. Prace spawalnicze należy wykonywać w dobrze oświetlonym i wentylowanym pomieszczeniu. Podczas spawania należy zachować szczególną ostrożność, oraz uważać na elementy łatwopalne lub łatwo topliwe (przewody instalacji hydraulicznej, przewody instalacji elektrycznej oraz pozostałe elementy konstrukcyjne wykonane z tworzyw sztucznych). Jeżeli istnieje zagrożenie zapalenia się lub ich uszkodzenia, przed przystąpieniem do spawania należy je zdemontować lub osłonić niepalnym materiałem. Przed przystąpieniem do pracy zaleca się przygotowanie gaśnicy CO 2 lub gaśnicy pianowej. W przypadku prac wymagających podniesienie posypywarki, należy wykorzystać do tego celu odpowiednie atestowane podnośniki hydrauliczne lub mechaniczne. Po podniesieniu maszyny należy zastosować dodatkowo stabilne i wytrzymałe podpory. Zabrania się wykonywania prac pod maszyną podniesioną tylko za pomocą podnośnika. Zabrania się podpierania maszyny przy pomocy elementów kruchych (cegły, pustaki, bloczki betonowe). Po zakończeniu prac związanych ze smarowaniem, nadmiar smaru lub oleju należy usunąć. Maszynę należy utrzymywać w czystości. Zabrania się wykonywania samodzielnych napraw siłowników hydraulicznych, pneumatycznych, zaworów itp.. W przypadku uszkodzenia tych elementów 2.6

30 ROZDZIAŁ 2 Pronar T131 naprawę należy powierzyć autoryzowanym punktom naprawy lub wymienić elementy na nowe. Zabrania się wykonywania naprawy dyszla oraz cięgna (prostowanie, napawanie, spawanie). Uszkodzony dyszel lub cięgno należy wymienić na nowe. Zabrania się montażu dodatkowych urządzeń lub osprzętu niezgodnego ze specyfikacją określoną przez Producenta. W przypadku konieczności wymiany poszczególnych elementów należy wykorzystać tylko elementy oryginalne lub wskazane przez Producenta. Niezastosowanie się do tych wymagań może stworzyć zagrożenie zdrowia osób postronnych lub obsługujących posypywarkę, a także przyczynić się do uszkodzenia maszyny. W przypadku zranienia silnym strumieniem oleju hydraulicznego należy niezwłocznie zwrócić się do lekarza. Olej hydrauliczny może wniknąć pod skórę i być przyczyną infekcji. Jeżeli olej dostanie się do oczu, należy przemyć je dużą ilością wody i jeżeli wystąpią podrażnienia skontaktować się z lekarzem. W przypadku kontaktu oleju ze skórą, należy miejsce zabrudzenia przemyć wodą z mydłem. Nie stosować rozpuszczalników organicznych (benzyna, nafta). Po zakończeniu pracy upewnić się, czy żadne narzędzia nie pozostały we wnętrzu skrzyni ładunkowej, na podajniku taśmowym lub tarczach adaptera itp. Wchodzenie na posypywarkę jest możliwe tylko przy absolutnym bezruchu maszyny i wyłączonym silniku ciągnika. Ciągnik rolniczy oraz posypywarka musza być unieruchomione hamulcem postojowym. Przed wejściem do posypywarki ciągnik należy zabezpieczyć przed dostępem osób niepowołanych oraz wyjąć kluczyk ze stacyjki. Po każdorazowym zakończeniu pracy posypywarkę należy oczyścić z resztek ładunku. Sprawdzić stopień zanieczyszczenia tylnych osłon adaptera i w razie konieczności oczyścić ZAŁADUNEK I ROZSYPYWANIE Zabrania się przekraczania dopuszczalnej ładowności posypywarki. Przekroczenie ładowności może doprowadzić do uszkodzenia maszyny, utraty 2.7

31 Pronar T131 ROZDZIAŁ 2 stateczności podczas jazdy, rozsypywania się ładunku i spowodować zagrożenie w trakcie jazdy lub pracy. Przed załadunkiem należy upewnić się czy w skrzyni ładunkowej i na talerzach adaptera nie znajdują się kamienie, narzędzia lub inne przedmioty. Podczas jazdy do tyłu, napęd posypywarki musi być wyłączony. Zabrania się opuszczania kabiny ciągnika, kiedy napęd adaptera rozsypującego oraz mechanizmu podającego są uruchomione. Po zakończeniu rozsypywania wyłączyć napęd hydrauliczny mechanizmu podającego i talerzy. Ładunek w skrzyni ładunkowej posypywarki musi być rozłożony równomiernie. Napęd posypywarki można uruchomić tylko wtedy, kiedy w promieniu około 3 metrów od maszyny nie znajdują się osoby postronne lub zwierzęta. Przygotowanie środków do posypywania musi odbywać się zgodnie z przepisami dotyczącymi utrzymania dróg w okresie zimowym zgodnie z wymogami obowiązującymi w kraju w którym posypywarka jest użytkowana. Zabrania się jednak stosowania innych środków niż przewiduje Producent. Niewykorzystany ładunek należy rozładować w miejscu składowania ze względu na ryzyko jego zamarznięcia w skrzyni ładunkowej posypywarki. Stosować podporę zabezpieczającą w przypadku kiedy wymagane jest podniesienie sita posypywarki ZASADY PORUSZANIA SIĘ PO DROGACH PUBLICZNYCH Podczas jazdy po drogach publicznych należy dostosować się do przepisów o ruchu drogowym. Przekroczenie dopuszczalnej ładowności posypywarki może spowodować jej uszkodzenie, a także zagrozić bezpieczeństwu ruchu drogowego. Na ścianie tylnej należy umieścić trójkątną tablicę wyróżniającą pojazdy wolno poruszające się. 2.8

32 ROZDZIAŁ 2 Pronar T131 RYSUNEK 2.1 Umiejscowienie tablicy wyróżniającej pojazdy wolno poruszające się (1) tablica wyróżniająca, (2) uchwyt tablicy Na czas jazdy po drogach publicznych posypywarka musi być wyposażona w atestowany lub homologowany ostrzegawczy trójkąt odblaskowy. Podczas pracy posypywarki, ciągnik musi być wyposażony w żółte światło błyskowe. Zabrania się pozostawienia nie zabezpieczonej posypywarki. Zabezpieczenie polega na zahamowaniu hamulcem postojowym i podłożeniu pod jedno koło klinów zabezpieczających maszynę przed przetoczeniem. Nie należy przekraczać prędkości dopuszczalnej. Dostosować prędkość do warunków drogowych. 2.9

33 Pronar T131 ROZDZIAŁ 2 RYSUNEK 2.2 Sposób ustawiania klinów (1) klin OGUMIENIE Przy pracach związanych z ogumieniem, posypywarkę należy zabezpieczyć przed przetoczeniem przy pomocy klinów podłożonych pod koło maszyny. Demontaż koła można przeprowadzić tylko w przypadku, kiedy maszyna nie jest załadowana. Prace naprawcze przy kołach lub ogumieniu powinny być wykonywane przez osoby w tym celu przeszkolone i uprawnione. Prace te powinny być wykonane przy pomocy odpowiednio dobranych narzędzi. Kontrola dokręcenia nakrętek powinna być przeprowadzona po pierwszym użyciu posypywarki, po pierwszym dniu pracy z obciążeniem i następnie co 1 miesiąc użytkowania. Każdorazowo czynności kontrolne należy powtórzyć, jeżeli koło posypywarki było demontowane. Należy unikać uszkodzonej nawierzchni, nagłych i zmiennych manewrów oraz nadmiernej prędkości podczas skręcania. 2.10

34 ROZDZIAŁ 2 Pronar T131 Regularnie kontrolować ciśnienie ogumienia. Ze względu na duże różnice temperatur w okresie zimowym, zaleca się częstsze kontrolowanie ciśnienia powietrza. Zawory ogumienia należy zabezpieczyć przy pomocy odpowiednich kapturków, aby uniknąć przenikania zanieczyszczeń OPIS RYZYKA SZCZĄTKOWEGO Firma Pronar Sp. z o. o. w Narwi dołożyła wszelkich starań, aby wyeliminować ryzyko nieszczęśliwego wypadku. Istnieje jednak pewne ryzyko szczątkowe, które może doprowadzić do wypadku, a związane jest przede wszystkim z czynnościami opisanymi poniżej: używanie maszyny niezgodnie z przeznaczeniem, przebywanie pomiędzy ciągnikiem a maszyną podczas pracy silnika oraz w trakcie łączenia, przebywanie na maszynie podczas pracy silnika, praca maszyny ze zdjętymi lub niesprawnymi osłonami, niezachowanie bezpiecznej odległości podczas pracy maszyny oraz prac załadunkowych, obsługa maszyny przez osoby nie uprawnione lub będące pod wpływem alkoholu czyszczenie, konserwacja i kontrola techniczna maszyny, praca maszyny na niestabilnym i pochyłym podłożu. Ryzyko szczątkowe może zostać zmniejszone do minimum, stosując poniższe zalecenia: rozważna i bez pośpiechu obsługa maszyny, stosowanie uwag i zaleceń zawartych w INSTRUKCJI OBSŁUGI, zachowanie bezpiecznej odległości od stref zabronionych lub niebezpiecznych, zakaz przebywania na maszynie w trakcie jej pracy, wykonywanie prac konserwująco naprawczych zgodnie z zasadami bezpieczeństwa obsługi i osoby przeszkolone, 2.11

35 Pronar T131 ROZDZIAŁ 2 stosowanie odpowiednio dopasowanej odzieży ochronnej, zabezpieczenie maszyny przed dostępem osób nieuprawnionych do obsługi, a zwłaszcza dzieci. 2.2 NAKLEJKI INFORMACYJNE I OSTRZEGAWCZE Maszyna jest oznakowana nalepkami informacyjnymi i ostrzegawczymi wymienionymi w tabeli (2.1). Rozmieszczenie symboli zostało przedstawione na rysunkach (2.3) oraz (2.4). Użytkownik maszyny zobowiązany jest dbać w całym okresie użytkowania o czytelność napisów, symboli ostrzegawczych i informacyjnych umieszczonych na posypywarce. W przypadku ich zniszczenia należy wymienić je na nowe. Nalepki z napisami i symbolami są do nabycia u Producenta lub w miejscu w którym maszyna została zakupiona. Nowe zespoły, wymienione podczas naprawy muszą zostać ponownie oznaczone odpowiednimi znakami bezpieczeństwa. Podczas czyszczenia posypywarki nie należy stosować rozpuszczalników które mogą uszkodzić powłokę etykiety oraz nie kierować silnego strumienia wody. TABELA 2.1 Naklejki informacyjne i ostrzegawcze LP. SYMBOL BEZPIECZEŃSTWA OPIS 1 Uwaga! Przed rozpoczęciem pracy zapoznaj się z się z treścią INSTRUKCJI OBSŁUGI. 2.12

36 ROZDZIAŁ 2 Pronar T131 LP. SYMBOL BEZPIECZEŃSTWA OPIS 2 Przed rozpoczęciem czynności obsługowych lub naprawczych wyłącz silnik i wyjmij kluczyk ze stacyjki. 3 Nie wkładać rąk i nie zbliżać się do pracujących elementów mechanizmu podającego. 4 Nie zbliżać się i nie dotykać wirujących talerzy adaptera rozsypującego. 5 Uwaga! Nie stawać na poruszającym się mechanizmie podającym. 2.13

37 Pronar T131 ROZDZIAŁ 2 LP. SYMBOL BEZPIECZEŃSTWA OPIS 6 Niebezpieczeństwo uderzenia odłamkami. Zachować bezpieczną odległość od pracującego adaptera rozsypującego. 7 Regularnie kontrolować stan połączeń śrubowych osi jezdnych. 8 Smarować zgodnie z zaleceniami zawartymi w INSTRUKCJI OBSŁUGI. 9 Ciśnienie powietrza w ogumieniu. 10 Typ maszyny. 2.14

38 ROZDZIAŁ 2 Pronar T131 RYSUNEK 2.3 Rozmieszczenie naklejek informacyjnych i ostrzegawczych 2.15

39 Pronar T131 ROZDZIAŁ 2 RYSUNEK 2.4 Rozmieszczenie naklejek informacyjnych i ostrzegawczych 2.16

40 ROZDZIAŁ 3 BUDOWA I ZASADA DZIAŁANIA

41 Pronar T131 ROZDZIAŁ CHARAKTERYSTYKA TECHNICZNA TABELA 3.1 Podstawowe dane techniczne TREŚĆ J.M. DANE Wymiary Długość całkowita Szerokość całkowita Wysokość całkowita Parametry użytkowe Pojemność ładunkowa Dopuszczalna ładowność konstrukcyjna Masa własna posypywarki Minimalne zapotrzebowanie mocy ciągnika Instalacja hydrauliczna Pojemność układu Ciśnienie znamionowe instalacji Minimalna wydajność pompy ciągnika Olej hydrauliczny Mechanizm podający i adapter posypujący Szerokość taśmy mechanizmu podającego Ilość tarcz adaptera Maksymalne obroty tarcz adaptera (1) Pozostałe informacje Napięcie instalacji elektrycznej Rozstaw kół Dopuszczalna prędkość konstrukcyjna Dopuszczalne obciążenie pionowe dyszla Zalecana prędkość robocza posypywarki Poziom mocy akustycznej Szerokość rozsypywania (1) przy wydajności pompy hydraulicznej ciągnika 32 l/min mm mm mm m 3 kg kg KM (kw) l MPa l/min - Mm - obr/min V mm km/h kg km/h db mm (44) L HL32 Lotos poniżej

42 ROZDZIAŁ 3 Pronar T PODWOZIE Podwozie posypywarki tworzą podzespoły wyszczególnione na rysunku (3.1). Rama dolna (1) jest konstrukcją spawaną z kształtowników stalowych, której podstawowymi elementami nośnymi są dwie podłużnice połączone ze sobą poprzeczkami. W tylnej części ramy znajdują się elementy do mocowania osi jezdnej. Oś jezdna (2) wykonana jest z pręta kwadratowego zakończonego czopami, na których na łożyskach stożkowych są osadzone piasty kół jezdnych. Są to koła pojedyncze wyposażone w hamulce szczękowe uruchamiane mechanicznymi rozpieraczami krzywkowymi. RYSUNEK 3.1 Podwozie posypywarki (1) rama dolna, (2) oś jezdna, (3) koło, (4) dyszel, (5) podpora, (6) mechanizm hamulca postojowego, (7) błotnik, (8) cięgno dyszla Posypywarka wyposażona jest w dyszel (4) mocowany do blachy czołowej ramy. W zależności od zapotrzebowania, pozycja dyszla może być zmieniona przez operatora posypywarki. W przedniej części ramy do lewej podłużnicy przykręcona jest podpora z kółkiem (5). Po lewej stronie ramy, od spodniej części przyspawany jest mechanizm śrubowy hamulca postojowego (6). Do konstrukcji ramy montowane są elementy 3.3

43 Pronar T131 ROZDZIAŁ 3 wyposażenia instalacji elektrycznej oświetlenia, hydraulicznej, pneumatycznej, skrzynia ładunkowa oraz w tylnej części osłony i adapter rozrzucający. 3.3 SKRZYNIA ŁADUNKOWA Skrzynia ładunkowa (1) jest konstrukcją skorupową. Wewnętrzną część skrzyni wyposażono w kabłąki (6), przymocowane do ścian skrzyni ładunkowej, do których przykręcono rury (3), odciążające mechanizm podający w trakcie pracy posypywarki. RYSUNEK 3.2 Skrzynia ładunkowa (1) skrzynia ładunkowa, (2) sito, (3) rura, (4) podpora sita, (5) belka oświetleniowa, (6) kabłąk, (7) pomost obsługi W górnej części skrzyni mocowane są dwa sita (2), które w razie konieczności można podnieść i podeprzeć podporą (4). Na tylnej ścianie skrzyni ładunkowej przykręcona jest belka (5) z oświetleniem tablicy rejestracyjnej. Skrzynia ładunkowa montowana jest na ramie 3.4

44 ROZDZIAŁ 3 Pronar T131 mechanizmu podającego. W dolnej części skrzyni ładunkowej znajdują się osłony gumowe, mocowane do krawędzi ścian bocznych, ściany przedniej oraz ściany tylnej. Osłony te zapobiegają stratom ładunku podczas przejazdu oraz pracy posypywarki. 3.4 MECHANIZM PODAJĄCY RYSUNEK 3.3 Mechanizm podający (1) stół podający, (2) rolka przednia, (3) rolka tylna napędowa, (4) pas przenośnika, (5) rolka prowadząca, (6) przekładnia redukcyjna, (7) silnik hydrauliczny, (8) wspornik świateł, (9) zespół łożyskowy 3.5

45 Pronar T131 ROZDZIAŁ 3 Konstrukcje mechanizmu podającego przedstawiono na rysunku (3.3). Stół podający (1) stanowi konstrukcję nośną poszczególnych elementów mechanizmu. Pomiędzy podłużnicami zamocowano 20 rolek prowadzących (5), po których przesuwa się pas przenośnika (4). W przedniej części mechanizmu znajduje się rolka przednia (2), połączona z napinaczem pasa. W części tylnej zainstalowana jest rolka tylna napędowa (3), do której z prawej strony zamocowana jest przekładnia redukcyjna (6). Konstrukcja rolek (2) oraz (3) sprawia, że pas przenośnika pracuje bez poślizgu. Napęd rolki wymuszony jest przez silnik hydrauliczny (7). Do podłużnic stołu podającego, z lewej i prawej strony mechanizmu przykręcone zostały wsporniki świateł tylnych (8). 3.5 ADAPTER ROZSYPUJĄCY RYSUNEK 3.4 Adapter rozsypujący (1) tarcza rozrzucająca prawa, (2) tarcza rozrzucająca lewa, (3) podstawa adaptera, (4) silnik hydrauliczny 3.6

46 ROZDZIAŁ 3 Pronar T131 Podstawa adaptera rozrzucającego (3) mocowana jest do wsporników ramy posypywarki znajdujących się w tylnej części maszyny rysunek (3.4). Do ramy przykręcone zostały silniki hydrauliczne (4), na których osadzono tarcze rozrzucające prawą (1) oraz lewą (2). Cały układ posiada możliwość regulacji położenia, obydwu tarcz. Łopatki tarcz rozsypujących można przestawić w zależności od zapotrzebowania. Środek służący do posypywania przesuwając się po pasie przenośnika dozowany jest na tarcze adaptera. RYSUNEK 3.5 Tarcze adaptera (1) tarcza rozrzucająca lewa, (2) tarcza rozrzucająca prawa, (3) łopatki rozrzucające, (A) przód posypywarki, (B) kierunek obrotów tarcz adaptera Adapter rozrzucający umieszczony został pod osłonami (1) wykonanymi z blachy stalowej - rysunek (3.6). Osłony połączone są miedzy sobą za pomocą śrub i przymocowane do ramki osłon. Całość instalowana jest w odpowiednich gniazdach ramy posypywarki przy pomocy wsporników. 3.7

47 Pronar T131 ROZDZIAŁ 3 RYSUNEK 3.6 Osłony adaptera rozsypującego (1) zestaw osłon tylnych, (2) drabinka 3.6 INSTALACJA HYDRAULICZNA Instalacja hydrauliczna posypywarki służy do napędu adaptera rozsypującego oraz mechanizmu podającego. Instalacja zasilana jest z zewnętrznej instalacji hydraulicznej ciągnika. Olej hydrauliczny przepływając przez przyłącze zasilające (1) dociera do regulatora przepływu (4) - do przyłącza (P). Olej hydrauliczny wypływający z wyjścia (A) zasila silnik hydrauliczny (3) napędzający przekładnię redukcyjną (9), a następnie pas przenośnika. 3.8

48 ROZDZIAŁ 3 Pronar T131 RYSUNEK 3.7 Instalacja hydrauliczna (1) złącze zasilające, (2) złącze powrotne, (3) silnik hydrauliczny, (4) regulator przepływu, (5) zawór zwrotny, (6) dzielnik strumienia, (7) silnik hydrauliczny tarczy prawej, (8) silnik hydrauliczny tarczy lewej, (9) przekładnia redukcyjna Olej powracający z silnika hydraulicznego (3), oraz strumień oleju z regulatora z przyłącza (T) zasila silniki hydrauliczne (7) oraz (8) przepływając w pierwszej kolejności przez dzielnik strumienia (6). Ostatecznie olej wraca do ciągnika przez zawór zwrotny (5), umieszczony przed złączem powrotnym (2). Regulator przepływu wyposażony jest w pokrętło regulujące wydatek oleju na przyłączu odbiornika. Nastawa regulatora decyduje o prędkości posuwu taśmy przenośnika, a więc stopnia zagęszczenia posypywanego materiału. Regulator przepływu umieszczony jest w przedniej części posypywarki pod osłoną, za dyszlem maszyny. Zmiana nastawy decyduje wyłącznie o prędkości przesuwu taśmy podajnika. Prędkość obrotowa tarcz adaptera zmienia się w nieznaczny sposób. Przy nastawie 1, taśma powinna się zatrzymać. Zwiększanie 3.9

49 Pronar T131 ROZDZIAŁ 3 zakresu powyżej wartość 4 nie spowoduje dalszego zwiększania prędkości. Praca mechanizmu podającego w przeciwnym kierunku (tj. w stronę przedniej ściany skrzyni ładunkowej) jest niemożliwa ze względu na zastosowanie zaworu zwrotnego (5). RYSUNEK 3.8 Regulator przepływu (1) regulator przepływu, (2) osłona, (3) pokrętło regulacyjne z podziałką, (P) zasilanie, (A) odbiornik, (T) powrót 3.7 INSTALACJA PNEUMATYCZNA HAMULCOWA W zależności od wersji, posypywarka wyposażona jest w jeden z dwóch typów instalacji hamulca roboczego: instalacja pneumatyczna jednoprzewodowa z regulatorem trójpozycyjnym, rysunek (3.9), 3.10

50 ROZDZIAŁ 3 Pronar T131 instalacja pneumatyczna dwuprzewodowa z regulatorem trójpozycyjnym, rysunek (3.10). Hamulec roboczy uruchamiany jest z miejsca pracy traktorzysty poprzez naciśnięcie pedału hamulca ciągnika. Zawór sterujący uruchamia hamulce posypywarki równocześnie z włączeniem hamulca ciągnika. Ponadto, w przypadku nieprzewidzianego rozłączenia przewodu, znajdującego się pomiędzy posypywarką a ciągnikiem, zawór sterujący automatycznie uruchamia hamulec posypywarki. RYSUNEK 3.9 Instalacja pneumatyczna jednoprzewodowa (1) zbiornik powietrza, (2) zawór sterujący, (3) regulator siły hamowania, (4) filtr powietrza, (5) złącze przewodów, (6) siłownik pneumatyczny membranowy, (7) złącze kontrolne siłownika, (8) złącze kontrolne zbiornika powietrza, (9) zawór odwadniający 3.11
