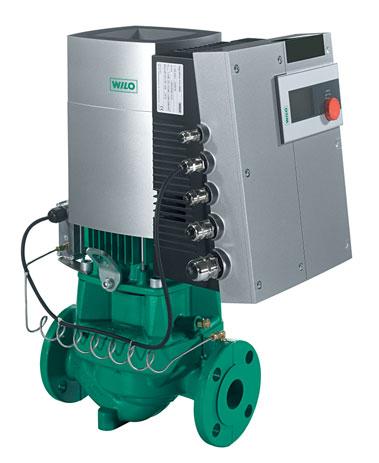

1 6 5/6 Hz /1-51/4,5 4/1-45/3,8 4/1-39/3, 4/1-32/2,3 5/1-5/4,5 5/1-44/3, /1-25/1,6 5/1-/3, ezw ODPOWIADA ZAŁOŻENIOM DYREKTYWY ErP (ENERGY RELATED PRODUCTS) Budowa Pompa dławnicowa pojedyncza z napędem o najwyższej sprawności, elektronicznie regulowana o konstrukcji Inline z przyłączami kołnierzowymi i automatycznym dopasowaniem wydajności do zmieniających się parametrów instalacji Zastosowanie Przeznaczona do przetłaczania wody grzewczej (zgodnie z VDI 2), wody zimnej oraz mieszanin woda-glikol niezawierających składników powodujących abrazję w systemach grzewczych, wody zimnej oraz w systemach chłodniczych Oznaczenie typu Przykład 4/1-51/4.5 Stratos Pompa o najwyższej sprawności GIGA Pompa pojedyncza o konstrukcji Inline 4 przyłącza DN 1-51 Zakres wysokości podnoszenia [m] 4.5 Moc silnika P2 [kw] Cechy szczególne/zalety produktu Innowacyjna pompa o najwyższej sprawności bazująca na konstrukcji sprawdzonego silnika stosowanego w pompach bezdławnicowych Wilo-Stratos. Wysokosprawny silnik EC (stopień sprawności powyżej wartości granicznych klasy IE4 wg. IEC TS Ed.1). Nowa hydraulika optymalnie dostosowana do technologii silników EC. Zintegrowana elektroniczna regulacja mocy. Kompaktowa i bardzo zwarta konstrukcja. Prosta obsługa za pomocą czerwonego pokrętła i czytelny wyświetlacz. Dostępne następujące rodzaje regulacji; p-c, p-v, z nastawnikiem PID i n-const. Zakres regulacji do trzech razy większy niż w konwencjonalnych pompach sterowanych elektronicznie. Wejścia sterujące analogowe: -1 V, 2-1 V, -2 ma, 4-2 ma. Możliwość zastosowania dodatkowych IF-Modułów do komunikacji Modbus, BACnet, CAN, PLR, LON. Możliwość automatycznej współpracy dwóch pomp z wykorzystaniem funkcji optymalizacji sprawności. Dwa skonfigurowane przekaźniki sygnału o pracy i awarii pompy. Zarządzanie błędami tolerujące pracę w systemach grzewczych i klimatyzacyjnych. Dostępna funkcja ZAŁ/WYŁ z poziomu pompy. Pełne zabezpieczenie silnika. Powłoka kataforetyczna KTL - wysoka odporność na korozję. Łatwe odprowadzanie kondensatu z latarni pompy i silnika. Nóżki z gwintowanymi otworami ułatwiające montaż do fundamentu. Opcje Dostępne w wykonaniach standardowych: z czujnikiem różnicy ciśnień bez czujnika różnicy ciśnień (wersja R1) Zakres dostawy Pompa Instrukcja montażu i obsługi Dane techniczne Dopuszczalne przetłaczane ciecze (inne media na zapytanie) Woda grzewcza (zgodnie z VDI 2) Mieszanki woda-glikol (przy 2-4 % obj. glikolu i temp. medium 4 C) Woda chłodnicza i woda zimna Olejowy nośnik ciepła Dopuszczalny zakres zastosowania Zakres temperatury w przypadku zastosowania w instalacjach HVAC przy max temperaturze otoczenia +4 C Ciśnienie znamionowe Podłączenie elektryczne Napięcie zasilania Silnik/elektronika Wbudowane pełne zabezpieczenie silnika Wersja specjalna za dodatkową opłatą od -2 do+14 C do +12 C 16 bar do +14 C 13 bar 3~4 V, 5/6 Hz Stopień ochrony IP 55 Klasa izolacji Generowanie zakłóceń EN Odporność na zakłócenia EN Materiały Korpus pompy Klosz przepływowy Wirnik F EN-GJL-25 EN-GJL-25 PPS-GF4 Wał pompy Uszczelnienie mechaniczne Inne uszczelnienia mechaniczne jest, - brak AQ1EGG na zapytanie 56 Termin dostawy: L - produkt dostępny z magazynu Wilo Polska, K - produkt dostępny w ciągu 1-3 tygodni od zamówienia, A - produkt na zamówienie wg indywidualnych uzgodnień.

2 /1-51/4,5 4/1-45/3,8 4/1-39/3, 5/6 Hz Ogrzewnictwo, klimatyzacja, chłodnictwo 3 4/1-32/2,3 4/1-25/1,6 5/1-5/4,5 5/1-44/3,8 2 5/1-/3, Schemat zacisków L1 L2 L3 PE PE SBM AUX Ext. off L H In2 GND In1 GND +24V MP (1) (2) (3) DDG O S OFF ON SSM L1, L2, L3: Napięcie zasilania: 3~4 V AC/5 Hz; 3~ V AC/6 Hz PE: Podłączenie przewodu ochronnego DDG: Podłączenie czujnika różnicy ciśnień In1 (1): Wejście dla sygnału wartości mierzonej czujnika (np. DDG) -1 V/-2 ma; 2-1 V/4-2 ma GND (2): Podłączenie przewodu masowego dla In1 i In V (3): Wyjście napięcia stałego dla zewnętrznego czujnika różnicy ciśnień. Obciążenie max 6 ma In2: Wejście dla wartości zadanej -1 V/-2 ma; 2-1 V/4-2 ma MP: Multi Pump, interfejs dla zarządzania pompami podwójnymi Ext. off: Wejście sterujące Wyłączenie z priorytetem Pompa może być włączana lub wyłączana za pomocą zewnętrznego styku bezpotencjałowego (24 V DC/1 ma). SBM:* Komunikat zbiorczy pracy (bezpotencjałowy styk przełączny zgodnie z VDI 14) SSM:* Komunikat zbiorczy o awariach (bezpotencjałowy styk przełączny zgodnie z VDI 14) AUX: Zewnętrzna zamiana pomp (tylko w trybie pomp podwójnych). Zamiana pomp może zostać przeprowadzona za pomocą zewnętrznego styku bezpotencjałowego (24 V DC/1 ma) Przełącznik DIP: Opcja: 1: Przełączanie pomiędzy trybem pracy - (O) i trybem serwisowym (S) 2: Aktywacja/dezaktywacja menu dla blokady dostępu IF-Moduł dla podłączenia do systemu automatyki budynku * Dopuszczalna obciążalność styków dla SBM i SSM: min: 12 V DC/1 ma; max: 25 V AC/1 A Prawo do zmian zastrzeżone Podane ceny nie zawierają podatku VAT. Obowiązują ogólne warunki handlowe i usług firmy Wilo (patrz ważne od

3 Rysunki wymiarowe h 3xoxp Th b3 5 lo Øg f e Ød Øk ØD m 5 b4 nxd L DN a l 1 x Ø18 c b 1 b 2 Wymiary, waga Wilo-Stratos GIGA... przyłącza kołnierzowego Wymiary Dławik przewodu DN l a b 1 b 2 b 3 b 4 c e f Ø g h l 1 m o p x Th m mm mm kg 4/1-25/1, M /1-32/2, M /1-39/3, M /1-45/3,8 4/1-51/4, M12 M xM12 1xM16 1xM2 1xM25 5/1-/3, M /1-44/3, M /1-5/4, M Masa netto ok. 4/1-25/1,6 4/1-25/1,6 3 3 n=const. 1% % 2 2 8% % 1 6% 1 5% 5 4% 5 3% 12% Typ 4/1-25/1,6 Przyłącze kołnierzowe DN 4 Znamionowa moc silnika P 1 / W 16 Pobór prądu I / A 2, /1-32/2, n=const. 1% 9% 8% 7% 4/1-32/2, Typ 4/1-32/2,3 Przyłącze kołnierzowe DN 4 Znamionowa moc silnika P 1 / W 23 Pobór prądu I / A 4,7 6% 1 1 5% 4% 3% 1% Termin dostawy: L - produkt dostępny z magazynu Wilo Polska, K - produkt dostępny w ciągu 1-3 tygodni od zamówienia, A - produkt na zamówienie wg indywidualnych uzgodnień.

4 4/1-39/3, n=const. 1% 9% 8% 7% 6% 5% 4% 3% 1% /1-39/3, Typ 4/1-39/3, Przyłącze kołnierzowe DN 4 Znamionowa moc silnika P 1 / W 3 Pobór prądu I / A 5,6 Ogrzewnictwo, klimatyzacja, chłodnictwo /1-45/3, n=const. 1% 9% 8% 7% 6% 5% 1 4% 3% 1% /1-45/3, Typ 4/1-45/3,8 Przyłącze kołnierzowe DN 4 Znamionowa moc silnika P 1 / W Pobór prądu I / A 6, /1-51/4, n=const. 1% 9% 8% 7% 6% 5% 1 4% 3% 1% /1-51/4, Typ 4/1-51/4,5 Przyłącze kołnierzowe DN 4 Znamionowa moc silnika P 1 / W 45 Pobór prądu I / A 7, /1-/3, n=const. 1% 9% 8% 7% 6% 5/1-/3, Typ 5/1-/3, Przyłącze kołnierzowe DN 5 Znamionowa moc silnika P 1 / W 3 Pobór prądu I / A 6,2 1 5% 4% 3% 11% /1-44/3, n=const. 1% 9% 8% 7% 6% 5/1-44/3,8 5% 1 4% 3% 1% Typ 5/1-44/3,8 Przyłącze kołnierzowe DN 5 Znamionowa moc silnika P 1 / W Pobór prądu I / A 6, Prawo do zmian zastrzeżone Podane ceny nie zawierają podatku VAT. Obowiązują ogólne warunki handlowe i usług firmy Wilo (patrz ważne od

5 4/1-5/4, n=const. 1% 9% 8% 7% 6% 5/1-5/4,5 5% 1 4% 3% 1% Typ 5/1-5/4,5 Przyłącze kołnierzowe DN 5 Znamionowa moc silnika P 1 / W 45 Pobór prądu I / A 7, z czujnikiem różnicy ciśnień Grupa cenowa: WE Typ kołnierza Znamionowa moc silnika Masa ok. Termin dostawy DN l P 2 m mm kw kg Stratos GIGA 4/1-25/1, ,6 K Stratos GIGA 4/1-32/2, ,3 K Stratos GIGA 4/1-39/3, K Stratos GIGA 4/1-45/3, ,8 K Stratos GIGA 4/1-51/4, ,5 K Stratos GIGA 5/1-/3, K Stratos GIGA 5/1-44/3, ,8 39 K Stratos GIGA 5/1-5/ ,5 39 K Nr art. Zestaw GRD (uszczelnienie mechaniczne) bez czujnika różnicy ciśnień Grupa cenowa: WE Typ kołnierza Znamionowa moc silnika Masa ok. Termin dostawy DN l P 2 m mm kw kg Stratos GIGA 4/1-25/1,6-R ,6 K Stratos GIGA 4/1-32/2,3 R ,3 K Stratos GIGA 4/1-39/3,-R K Stratos GIGA 4/1-45/3,8-R ,8 K Stratos GIGA 4/1-51/4,5-R ,5 K Stratos GIGA 5/1-/3,-R K Stratos GIGA 5/1-44/3,8-R ,8 39 K Stratos GIGA 5/1-5/4,5-R ,5 39 K Nr art. Zestaw GRD (uszczelnienie mechaniczne) 6 Termin dostawy: L - produkt dostępny z magazynu Wilo Polska, K - produkt dostępny w ciągu 1-3 tygodni od zamówienia, A - produkt na zamówienie wg indywidualnych uzgodnień.
