Opis typoszeregu: Wilo-FLA Compact-1 Helix V

Transkrypt

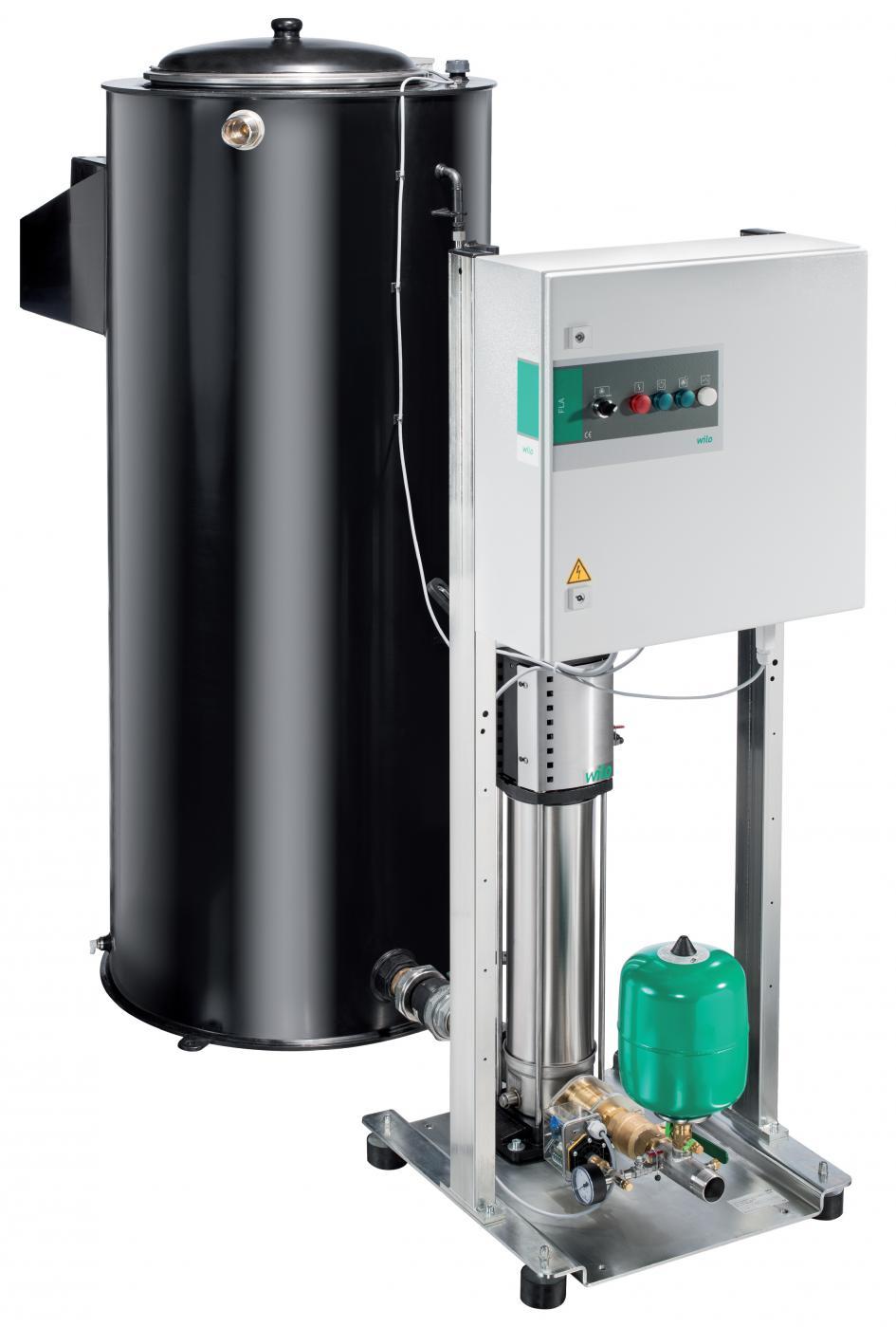

1 Opis typoszeregu: -LA Compact-1 Helix V Rysunek podobny Budowa Urządzenie do podwyższania ciśnienia w systemach zaopatrzenia w wodę gaśniczą zgodnie z DIN w celu pośredniego przyłączenia Wyposażone w zbiornik oraz pionową, wielostopniową wysokociśnieniową pompę wirową ze stali nierdzewnej w wykonaniu dławnicowym Zastosowanie W pełni automatyczne zaopatrzenie w wodę urządzeń gaśniczych z hydrantami ściennymi typu w budynkach mieszkalnych, biurowych, administracyjnych, hotelach, szpitalach, centrach handlowych oraz w systemach przemysłowych Oznaczenie typu Przykład: -LA Compact 1 Helix V 1604 DS8 System przeciwpożarowy System gaśniczy Compact Ze zbiornikiem 1 Liczba pomp Helix V oszereg pomp 16 Znamionowy przepływ objętościowy [m 3 /h] 04 Liczba stopni pompy DS8 Regulacja ciśnienia do 8 bar (w zależności od typu pompy) Cechy szczególne/zalety produktu , Kraj: Polska (Poland), Język: polski (polish) 1/18

2 Opis typoszeregu: -LA Compact-1 Helix V Cechy szczególne/zalety produktu Kompaktowa instalacja z 1-2 wysokociśnieniowymi pompami wirowymi ze stali nierdzewnej typoszeregu Helix V, które spełniają wymogi normy DIN 1988 i DIN (redundancja w układach 2-pompowych) Kompletny system dostarczany z okrągłym zbiornikiem (z certyfikatem TWZ), który można podłączyć bezpośrednio do przyłącza ssącego pompy Wydajność hydrauliczna w typoszeregu do 18 m3/h i 100 m wysokości podnoszenia Nieskomplikowana regulacja oraz niezawodność działania dzięki zastosowaniu urządzenia obsługowego LA (z certyfikatem TÜV) Wstępnie ustawiony przepływ obejściowy dla ochrony pompy przy niskim przepływie Dane techniczne Max. temperatura przetłaczanej cieczy 50 C Ciśnienie nominalne 16 bar Max. ciśnienie robocze 16 bar Ciśnienie na dopływie ze zbiornika < 1 bar Średnica nominalna przyłącza po stronie tłocznej R 11/2" - R 2" Średnica nominalna przyłącza zaworu pływakowego w zbiorniku G2 Stopień ochrony urządzenia do obsługi IP 54 Zbiornik okrągły (540 l) Wyposażenie/funkcja Jedna pompa typoszeregu Helix V 16, 22, wyposażona w silnik odpowiadający normom IE2 Automatyczne sterowanie pompą za pomocą urządzenia do obsługi LA Elementy mające kontakt z medium są odporne na korozję Rama główna ze stali ocynkowanej z amortyzatorami drgań o regulowanej wysokości do zaawansowanej izolacji dźwiękochłonnej Orurowanie ze stali nierdzewnej Odcinający zawór kulowy po stronie tłocznej Zawór odcinający między pompą a zbiornikiem Zabezpieczenie przed przepływem zwrotnym, po stronie tłocznej Wstępnie ustawiony zawór na wylocie pompy dla zapewnienia minimalnego przepływu obejściowego Przełącznik ciśnieniowy, po stronie tłocznej Manometr, po stronie tłocznej Ciśnieniowe naczynie przeponowe 8L, PN16, umieszczone po stronie ciśnieniowej Napowietrzany powietrzem atmosferycznym zbiornik według DIN ze swobodnym wylotem wg EN 13077, typ AB wg DIN EN 1717 Okrągły zbiornik z PEHD ze wskaźnikiem poziomu wody 0.Odprowadzanie ścieków i wody zanieczyszczonej 0.Wyłącznik pływakowy jako czujnik sygnałowy braku wody 0.Napowietrzanie i odpowietrzanie z wykorzystaniem sita 0.Otwór rewizyjny z pokrywą, którą można uszczelniać bez użycia narzędzi 0.Przegrody na ciecz wewnątrz, aby zredukować prędkość przepływu przetłaczanego medium 0.Dopływ, złącze do poboru 0.Przelew jako wylot swobodny, typ AB wg DIN EN 1717 o przekroju nieokrągłym Opis/budowa Rama główna: Ze stali ocynkowanej galwanicznie z amortyzatorami drgań o regulowanej wysokości do zaawansowanej izolacji dźwiękochłonnej; inne wersje na zapytanie Orurowanie: Kompletne orurowanie ze stali nierdzewnej , nadające się do podłączenia wszystkich standardowo stosowanych materiałów rurociągów; orurowanie jest zwymiarowane odpowiednio do całkowitej wydajności hydraulicznej urządzenia do podnoszenia ciśnienia LA Pompy: Pompa typoszeregu Helix V16, 22; wszystkie komponenty pompy mające styczność z przetłaczanym medium są wykonane ze stali nierdzewnej Dalsze informacje dotyczące pompy znajdują się w części katalogu Wysokociśnieniowe pompy wirowe Armatura: Na górnym końcu części hydraulicznej pompy znajduje się specjalny zawór z mosiądzu do kierowania przepływu obejścia z powrotem do zbiornika. Zawór ten oraz zawory odcinające są uszczelnione i zabezpieczone przed ustawieniem przez osoby nieuprawnione Ciśnieniowe naczynie przeponowe: 8 l/pn16 umieszczone po stronie tłocznej. Do celów kontrolnych i rewizyjnych wyposażone w specjalną armaturę przepływową, umożliwiającą odcinanie i opróżnianie ciśnieniowego naczynia przeponowego Przełącznik ciśnieniowy: Przełącznik ciśnieniowy umieszczony po stronie tłocznej, do aktywacji centralnego regulatora LA Wskaźnik ciśnienia: Manometr (ø 63 mm) po stronie tłocznej; dodatkowy cyfrowy wskaźnik ciśnienia roboczego i parametrów nastawczych w regulatorze LA Urządzenie sterujące/regulator: Urządzenie wyposażone jest standardowo w odpowiedni regulator LA Zbiornik: Urządzenie jest dostarczane ze zbiornikiem (540 l). Jest on wyposażony w zawór pływakowy i specjalne urządzenie rozpryskowe z certyfikatem TWZ, aby zapewnić spełnienie wymogów rozporządzenia w sprawie wody użytkowej i, dyfuzory, obudowy stopnia ze stali nierdzewnej korpus pompy ze stali nierdzewnej Wał ze stali nierdzewnej Tulejka ochronna wału Uszczelki o-ring z (uszczelki KM na zapytanie) Okrągły zbiornik z czarnego PE-HD Orurowanie ze stali nierdzewnej Zakres dostawy , Kraj: Polska (Poland), Język: polski (polish) 2/18

3 Opis typoszeregu: -LA Compact-1 Helix V Zakres dostawy abrycznie zmontowane, sprawdzone pod względem działania i szczelności, gotowe do podłączenia urządzenie do podnoszenia ciśnienia Zbiornik przygotowany do podłączenia Opakowanie Instrukcja montażu i obsługi Zalecenia dotyczące projektowania Zabezpieczenie przed suchobiegiem Zgodnie z normą DIN 14462, przekaźnik ochrony przed suchobiegiem, np. do podłączenia do wyłącznika pływakowego rejestrującego brak wody w zbiornikach LA WILO, elektrod itd.; stan wskazujący brak wody tylko w celu sygnalizacji usterek. Ochrona przed suchobiegiem działa podczas uruchomienia testowego. Styki wymaganego wyłącznika pływakowego muszą być połączone z zaciskami przyłączeniowymi w regulatorze. Napowietrzony powietrzem atmosferycznym zbiornik wg DIN do bezpośredniego podłączenia systemu gaśniczego do publicznej sieci wodociągowej zgodnie z DIN , system rozdzielający w formie urządzenia zabezpieczającego wg EN (wylot swobodny), typ AB zgodnie z DIN EN Podczas stosowania przestrzegać normy DIN oraz przepisów miejscowego przedsiębiorstwa wodociągowego. Ważna informacja: Przewody przyłączeniowe w miejscu instalacji należy podłączyć w sposób wykluczający ich naprężenie lub obciążenie! , Kraj: Polska (Poland), Język: polski (polish) 3/18

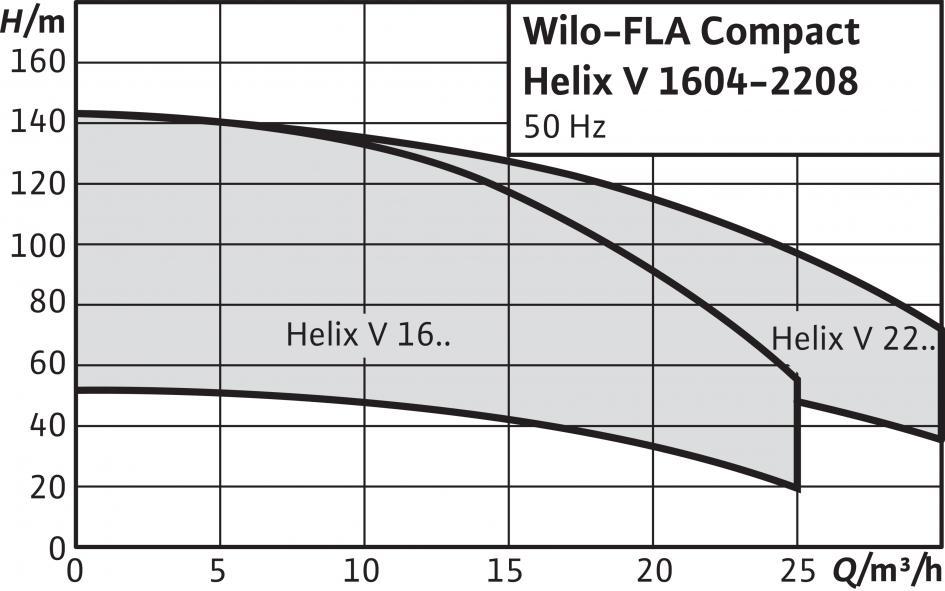

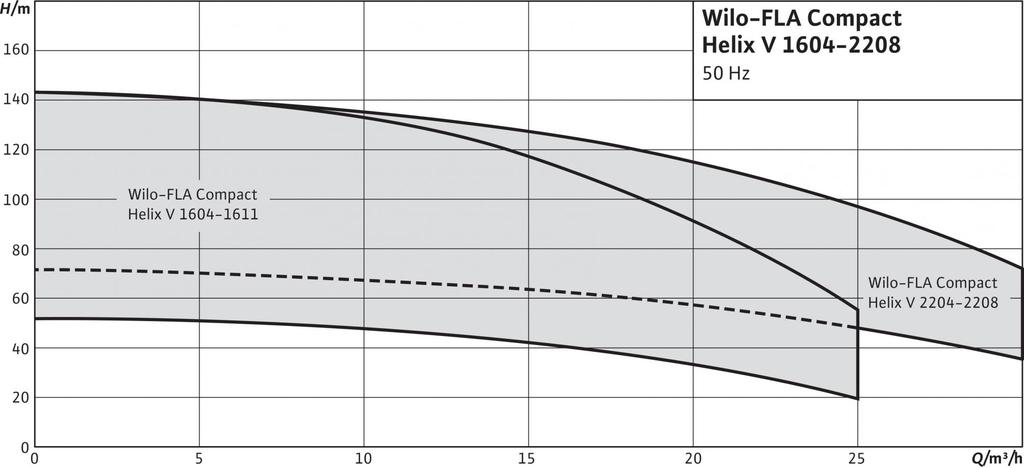

4 Rodzina charakterystyk: -LA Compact-1 Helix V Rodzina charakterystyk , Kraj: Polska (Poland), Język: polski (polish) 4/18

5 Lista produktów: -LA Compact-1 Helix V Max. ciśnienie robocze p max Wydajność urządzenia bez pompy rezerwowej Liczba stopni Nr art DS8 10 bar 25 m3/h kg DS8 10 bar 25 m3/h kg DS8 10 bar 25 m3/h kg DS10 10 bar 25 m3/h kg DS16 16 bar 25 m3/h kg DS16 16 bar 25 m3/h kg DS16 16 bar 25 m3/h kg DS16 16 bar 25 m3/h kg DS8 10 bar 18 m3/h kg DS10 10 bar 18 m3/h kg DS16 16 bar 18 m3/h kg DS16 16 bar 18 m3/h kg DS16 16 bar 18 m3/h kg LA Compact-1 Helix V 5/18

6 Specyfikacja: LA Compact-1 Helix V 1604 DS8 10 bar R 1½ Liczba stopni 4 Prąd znamionowy 3~230 V, 50 Hz I N 3,00 kw 9,50 A 5,50 A Sprawność silnika η m 50% 83,1 % Sprawność silnika η m 75% 84,5 % Sprawność silnika η m 100% 84,6 % EN-GJL-250 (cataphoretic-coated) [AISI304] Q1BE3GG 1604 DS8 Nr art kg , Kraj: Polska (Poland), Język: polski (polish) 6/18

7 Specyfikacja: LA Compact-1 Helix V 1605 DS8 10 bar R 1½ Liczba stopni 5 4,00 kw 7,40 A Sprawność silnika η m 50% 84,3 % Sprawność silnika η m 75% 85,7 % Sprawność silnika η m 100% 85,8 % EN-GJL-250 (cataphoretic-coated) [AISI304] Q1BE3GG 1605 DS8 Nr art kg , Kraj: Polska (Poland), Język: polski (polish) 7/18

8 Specyfikacja: LA Compact-1 Helix V 1606 DS8 10 bar R 1½ Liczba stopni 6 4,00 kw 7,40 A Sprawność silnika η m 50% 84,3 % Sprawność silnika η m 75% 85,7 % Sprawność silnika η m 100% 85,8 % EN-GJL-250 (cataphoretic-coated) [AISI304] Q1BE3GG 1606 DS8 Nr art kg , Kraj: Polska (Poland), Język: polski (polish) 8/18

9 Specyfikacja: LA Compact-1 Helix V 1607 DS10 10 bar R 1½ Liczba stopni 7 5,50 kw 10,30 A Sprawność silnika η m 50% 85,2 % Sprawność silnika η m 75% 86,9 % Sprawność silnika η m 100% 88,1 % EN-GJL-250 (cataphoretic-coated) [AISI304] Q1BE3GG 1607 DS10 Nr art kg , Kraj: Polska (Poland), Język: polski (polish) 9/18

10 Specyfikacja: LA Compact-1 Helix V 1608 DS16 16 bar R 1½ Liczba stopni 8 5,50 kw 10,30 A Sprawność silnika η m 50% 85,2 % Sprawność silnika η m 75% 86,9 % Sprawność silnika η m 100% 88,1 % EN-GJL-250 (cataphoretic-coated) [AISI304] Q1BE3GG 1608 DS16 Nr art kg , Kraj: Polska (Poland), Język: polski (polish) 10/18

11 Specyfikacja: LA Compact-1 Helix V 1609 DS16 16 bar R 1½ Liczba stopni 9 7,50 kw 13,70 A Sprawność silnika η m 50% 89,8 % Sprawność silnika η m 75% 90,5 % Sprawność silnika η m 100% 90,1 % EN-GJL-250 (cataphoretic-coated) [AISI304] Q1BE3GG 1609 DS16 Nr art kg , Kraj: Polska (Poland), Język: polski (polish) 11/18

12 Specyfikacja: LA Compact-1 Helix V 1610 DS16 16 bar R 1½ Liczba stopni 10 7,50 kw 13,70 A Sprawność silnika η m 50% 89,8 % Sprawność silnika η m 75% 90,5 % Sprawność silnika η m 100% 90,1 % EN-GJL-250 (cataphoretic-coated) [AISI304] Q1BE3GG 1610 DS16 Nr art kg , Kraj: Polska (Poland), Język: polski (polish) 12/18

13 Specyfikacja: LA Compact-1 Helix V 1611 DS16 16 bar R 1½ Liczba stopni 11 7,50 kw 13,70 A Sprawność silnika η m 50% 89,8 % Sprawność silnika η m 75% 90,5 % Sprawność silnika η m 100% 90,1 % EN-GJL-250 (cataphoretic-coated) [AISI304] Q1BE3GG 1611 DS16 Nr art kg , Kraj: Polska (Poland), Język: polski (polish) 13/18

14 Specyfikacja: LA Compact-1 Helix V 2204 DS8 10 bar R 2 Liczba stopni 4 5,50 kw 10,30 A Sprawność silnika η m 50% 85,2 % Sprawność silnika η m 75% 86,9 % Sprawność silnika η m 100% 88,1 % EN-GJL-250 (z powłoką kataforetyczną) [AISI431] Q1Q1E3GG 2204 DS8 Nr art kg , Kraj: Polska (Poland), Język: polski (polish) 14/18

15 Specyfikacja: LA Compact-1 Helix V 2205 DS10 10 bar R 2 Liczba stopni 5 7,50 kw 13,70 A Sprawność silnika η m 50% 89,8 % Sprawność silnika η m 75% 90,5 % Sprawność silnika η m 100% 90,1 % EN-GJL-250 (z powłoką kataforetyczną) [AISI431] Q1Q1E3GG 2205 DS10 Nr art kg , Kraj: Polska (Poland), Język: polski (polish) 15/18

16 Specyfikacja: LA Compact-1 Helix V 2206 DS16 16 bar R 2 Liczba stopni 6 7,50 kw 13,70 A Sprawność silnika η m 50% 89,8 % Sprawność silnika η m 75% 90,5 % Sprawność silnika η m 100% 90,1 % EN-GJL-250 (z powłoką kataforetyczną) [AISI431] Q1Q1E3GG 2206 DS16 Nr art kg , Kraj: Polska (Poland), Język: polski (polish) 16/18

17 Specyfikacja: LA Compact-1 Helix V 2207 DS16 16 bar R 2 Liczba stopni 7 9,00 kw 15,60 A Sprawność silnika η m 50% 88,9 % Sprawność silnika η m 75% 90,5 % Sprawność silnika η m 100% 90,6 % EN-GJL-250 (z powłoką kataforetyczną) [AISI431] Q1Q1E3GG 2207 DS16 Nr art kg , Kraj: Polska (Poland), Język: polski (polish) 17/18

18 Powered by TCPD ( Specyfikacja: LA Compact-1 Helix V 2208 DS16 16 bar R 2 Liczba stopni 8 11,00 kw 19,00 A Sprawność silnika η m 50% 90,1 % Sprawność silnika η m 75% 91,2 % Sprawność silnika η m 100% 91,2 % EN-GJL-250 (z powłoką kataforetyczną) [AISI431] Q1Q1E3GG 2208 DS16 Nr art kg , Kraj: Polska (Poland), Język: polski (polish) 18/18
