Opis typoszeregu: Wilo-BAC

Transkrypt

1 Opis typoszeregu: -BAC Rysunek podobny Budowa Opis/budowa Pompa dławnicowa o konstrukcji blokowej z przyłączem gwintowanym lub Victaulic Jednostopniowa, niskociśnieniowa pompa wirowa o konstrukcji blokowej z osiowym króćcem ssawnym i promieniowo umieszczonym przyłączem ciśnieniowym Zastosowanie Do tłoczenia wody chłodzącej i zimnej, mieszanin wody i glikolu oraz innych cieczy niezawierających substancji ściernych Oznaczenie typu Przykład BAC ,5 2 S R BAC 40/126-1,5/2-S Pompa blokowa do zastosowań chłodniczych i klimatyzacyjnych Przyłącze gwintowane (przyłącze ciśnieniowe) Średnica wirnika [kw] Liczba biegunów Przyłącze gwintowane Przyłącze Victaulic Cechy szczególne/zalety produktu : : PA/PPO, wzmocniony włóknem szklanym Wał: Uszczelnienie mechaniczne: BQEGG Wyposażenie/funkcja Jednostopniowa, niskociśnieniowa pompa wirowa o konstrukcji blokowej z osiowym króćcem ssawnym i promieniowo umieszczonym przyłączem ciśnieniowym Zakres dostawy Pompa Instrukcja montażu i obsługi Wskazówki ogólne - dyrektywa ErP (w sprawie ekoprojektu) Zmniejszenie LCC (kosztów cyklu życia pompy) dzięki optymalizacji sprawności wykonany z tworzywa sztucznego Wersja z przyłączem Victaulic lub przyłączem gwintowanym (BAC 70/ tylko z przyłączem Victaulic) Dane techniczne 0,4 Dopuszczalny zakres temperatury przetłaczanego medium: od -15 C do +60 C (inne na zapytanie) IP 54 Przyłącze gwintowane: G2/G 1½ (typ S) lub przyłącze Victaulic 60,3/48,3 mm (typ BAC 40 /R) lub 76,1/76,1 mm (typ BAC 70 /R) Max. ciśnienie robocze 6,5 bar Wartość wzorcowa dla pomp do wody mających najwyższą sprawność wynosi MEI 0,70Sprawność pompy z wirnikiem o zmniejszonej średnicy jest zwykle niższa niż sprawność pompy z wirnikiem pełnowymiarowym. Zmniejszenie średnicy wirnika spowoduje dostosowanie pompy do ustalonego punktu pracy, a co za tym idzie do zmniejszenia zużycia energii. podano w oparciu o średnicę wirnika pełnowymiarowego.działanie tej pompy o zmiennych punktach pracy może być bardziej efektywne i ekonomiczne w przypadku stosowania sterowania, np. za pomocą napędu o zmiennej prędkości obrotowej, który dostosowuje wydajność pompy do systemu.informacje na temat sprawności wzorcowej można znaleźć na stronie internetowej o poborze mocy > 150 kw lub przepływie QBEP < 6 m3/h nie są objęte zakresem obowiązywania dyrektywy w sprawie ekoprojektu w części dotyczącej pomp wody. Dlatego nie jest podany wskaźnik minimalnej energochłonności. 1/16

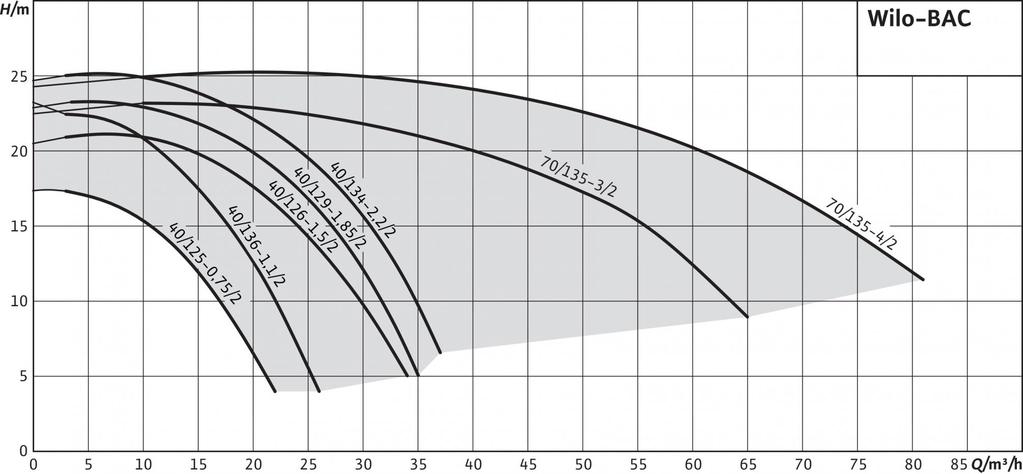

2 Rodzina charakterystyk: -BAC 2/16

3 Dane techniczne: -BAC Dopuszczalne media przetłaczane (inne media na zapytanie) Mieszaniny woda-glikol (przy 20-40% obj. glikolu i temperaturze przetłaczanej cieczy 40 C) Woda grzewcza (wg VDI 2035) Woda chłodząca i zimna Ustawienie w zamkniętych pomieszczeniach Zintegrowane pełne zabezpieczenie silnika Wersja specjalna z czujnikiem termistorowym (PTC )za do Możliwości montażu Montaż na konsolach 3/16

4 Lista produktów: -BAC BAC 40/ /2-DM/R-2 Opis R wyposażony w 0,75 kw 12,9 kg ,75 kw 12,9 kg ,5 kw 14,4 kg ,5 kw 14,4 kg ,85 kw 15,8 kg ,85 kw 15,8 kg ,2 kw 20,7 kg ,2 kw 20,7 kg ,1 kw 14,3 kg ,1 kw 14,3 kg kw 31,5 kg kw 38,0 kg przyłącze Victaulic BAC 40/ /2-DM/S-2 S z przyłączem gwintowanym BAC 40/ /2-DM/R-2 R wyposażony w przyłącze Victaulic BAC 40/ /2-DM/S-2 S z przyłączem gwintowanym BAC 40/129-1,85/2-DM/R-2 R wyposażony w przyłącze Victaulic BAC 40/129-1,85/2-DM/S-2 S z przyłączem gwintowanym BAC 40/ /2-DM/R-2 R wyposażony w przyłącze Victaulic BAC 40/ /2-DM/S-2 S z przyłączem gwintowanym BAC 40/ /2-DM/R-2 R wyposażony w przyłącze Victaulic BAC 40/ /2-DM/S-2 S z przyłączem gwintowanym BAC 70/135-3/2-DM/R-2 R wyposażony w przyłącze Victaulic BAC 70/135-4/2-DM/R-2 R wyposażony w przyłącze Victaulic -BAC 4/16

5 Specyfikacja: BAC 40/ /2-DM/R-2 PA-G30 0,75 kw 1,9 A BAC 40/ /2-DM/R ,9 kg 5/16

6 Specyfikacja: BAC 40/ /2-DM/S-2 Przyłącza gwintowane Nominal diameter, flange (on the pressure side) G 1½ Nominal diameter, flange (on the suction side) G2 PA-G30 0,75 kw 1,9 A BAC 40/ /2-DM/S ,9 kg 6/16

7 Specyfikacja: BAC 40/ /2-DM/R-2 PA-G30 1,5 kw 3,2 A BAC 40/ /2-DM/R ,4 kg 7/16

8 Specyfikacja: BAC 40/ /2-DM/S-2 Przyłącza gwintowane Nominal diameter, flange (on the pressure side) G 1½ Nominal diameter, flange (on the suction side) G2 PA-G30 1,5 kw 3,2 A BAC 40/ /2-DM/S ,4 kg 8/16

9 Specyfikacja: BAC 40/129-1,85/2-DM/R-2 PA-G30 1,85 kw 3,9 A BAC 40/129-1,85/2-DM/R ,8 kg 9/16

10 Specyfikacja: BAC 40/129-1,85/2-DM/S-2 Przyłącza gwintowane Nominal diameter, flange (on the pressure side) G 1½ Nominal diameter, flange (on the suction side) G2 PA-G30 1,85 kw 3,9 A BAC 40/129-1,85/2-DM/S ,8 kg 10/16

11 Specyfikacja: BAC 40/ /2-DM/R-2 PA-G30 2,2 kw 4,5 A BAC 40/ /2-DM/R ,7 kg 11/16

12 Specyfikacja: BAC 40/ /2-DM/S-2 Przyłącza gwintowane Nominal diameter, flange (on the pressure side) G 1½ Nominal diameter, flange (on the suction side) G2 PA-G30 2,2 kw 4,5 A BAC 40/ /2-DM/S ,7 kg 12/16

13 Specyfikacja: BAC 40/ /2-DM/R-2 PA-G30 1,1 kw 2,5 A BAC 40/ /2-DM/R ,3 kg 13/16

14 Specyfikacja: BAC 40/ /2-DM/S-2 Przyłącza gwintowane Nominal diameter, flange (on the pressure side) G 1½ Nominal diameter, flange (on the suction side) G2 PA-G30 1,1 kw 2,5 A BAC 40/ /2-DM/S ,3 kg 14/16

15 Specyfikacja: BAC 70/135-3/2-DM/R-2 PPE/PS-G30 3 kw 6,15 A BAC 70/135-3/2-DM/R ,5 kg 15/16

16 Specyfikacja: BAC 70/135-4/2-DM/R-2 PPE/PS-G30 4 kw 8,1 A BAC 70/135-4/2-DM/R kg Powered by TCPD ( 16/16
