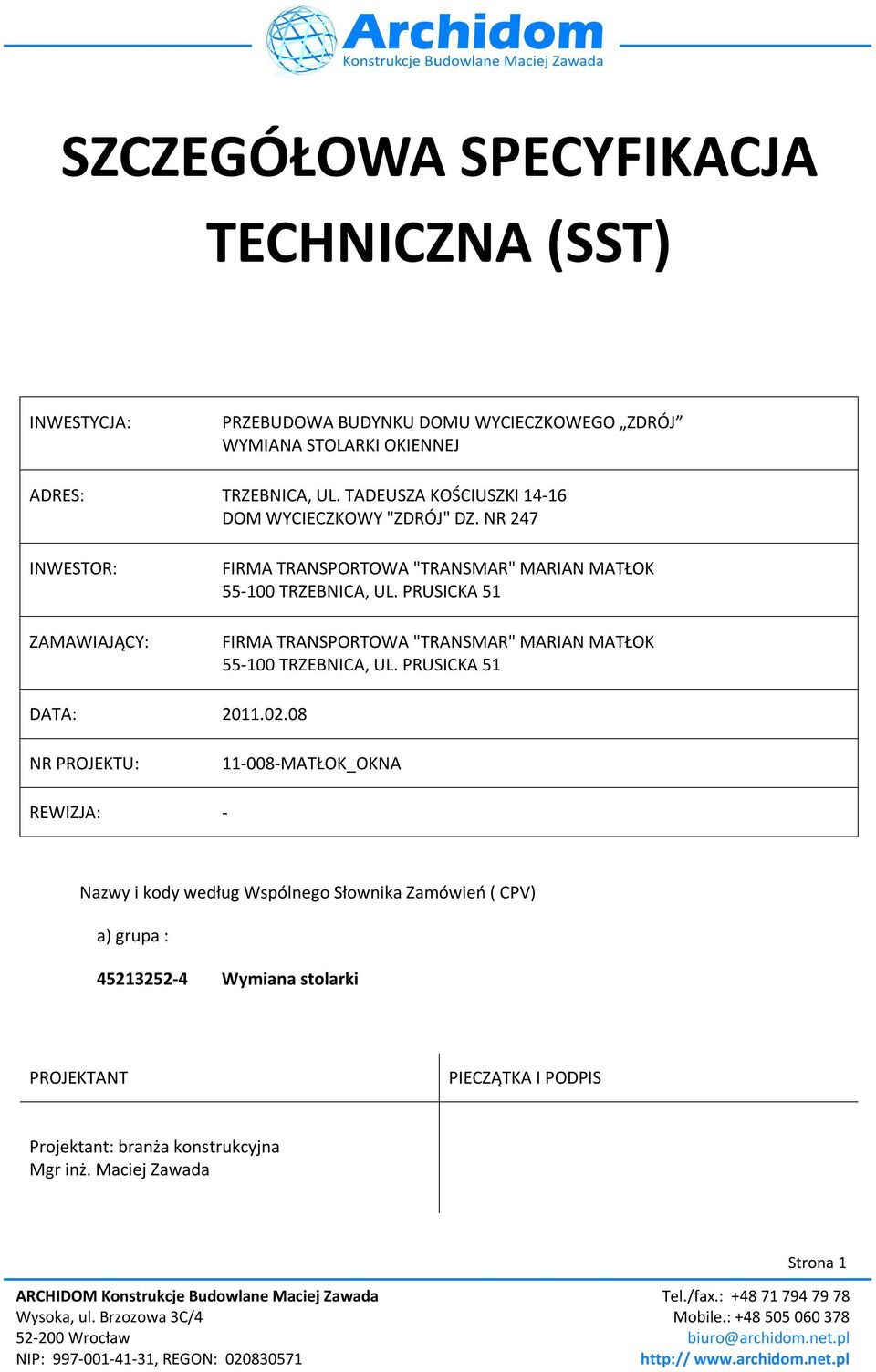

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA (SST) INWESTYCJA: PRZEBUDOWA BUDYNKU DOMU WYCIECZKOWEGO ZDRÓJ WYMIANA STOLARKI OKIENNEJ ADRES: TRZEBNICA, UL. TADEUSZA KOŚCIUSZKI DOM WYCIECZKOWY "ZDRÓJ" DZ. NR 247 INWESTOR: ZAMAWIAJĄCY: FIRMA TRANSPORTOWA "TRANSMAR" MARIAN MATŁOK TRZEBNICA, UL. PRUSICKA 51 FIRMA TRANSPORTOWA "TRANSMAR" MARIAN MATŁOK TRZEBNICA, UL. PRUSICKA 51 DATA: NR PROJEKTU: MATŁOK_OKNA REWIZJA: - Nazwy i kody według Wspólnego Słownika Zamówień ( CPV) a) grupa : Wymiana stolarki PROJEKTANT PIECZĄTKA I PODPIS Projektant: branża konstrukcyjna Mgr inż. Maciej Zawada Strona 1

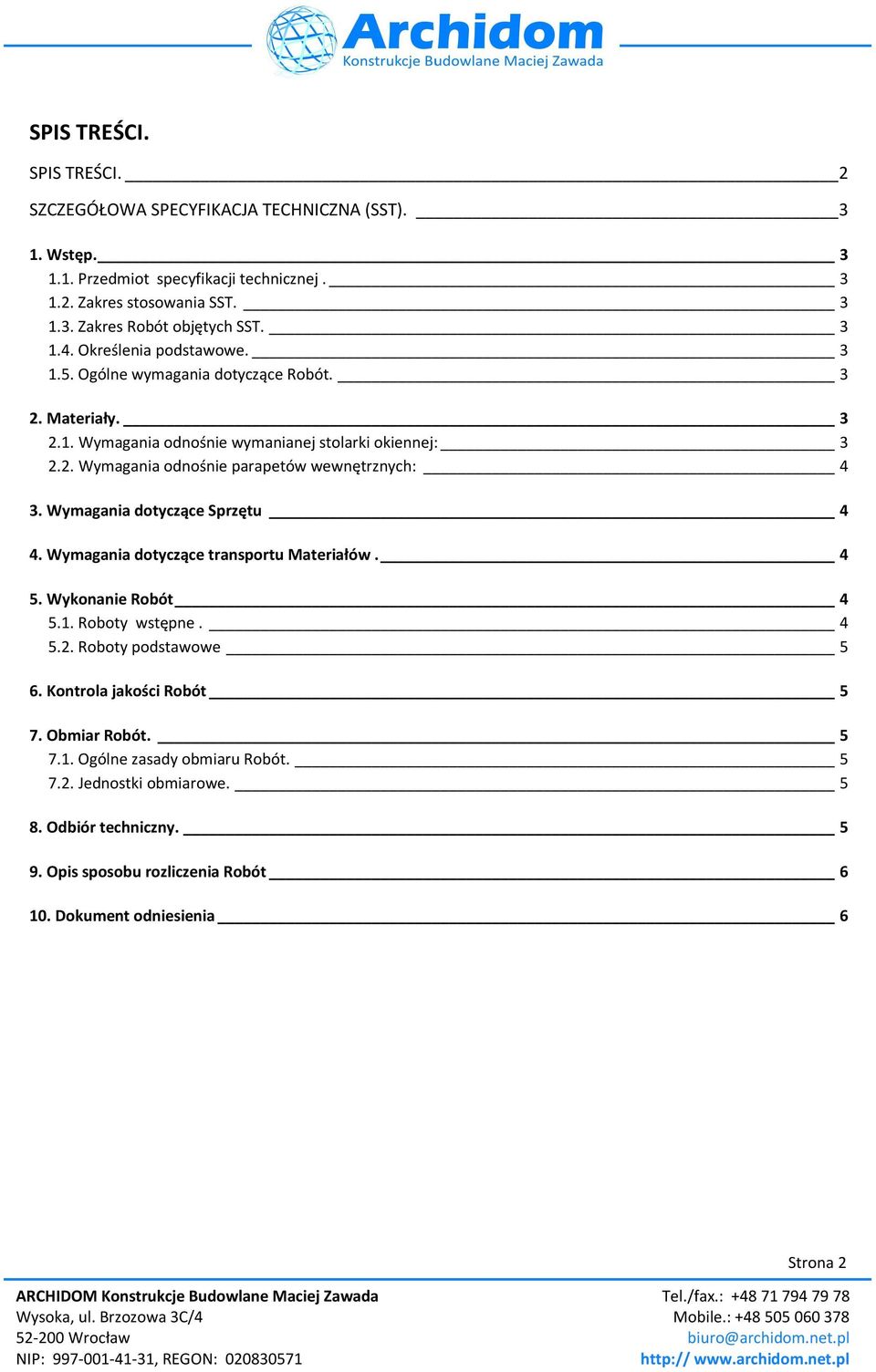

2 SPIS TREŚCI. SPIS TREŚCI. 2 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA (SST) Wstęp Przedmiot specyfikacji technicznej Zakres stosowania SST Zakres Robót objętych SST Określenia podstawowe Ogólne wymagania dotyczące Robót Materiały Wymagania odnośnie wymanianej stolarki okiennej: Wymagania odnośnie parapetów wewnętrznych: 4 3. Wymagania dotyczące Sprzętu 4 4. Wymagania dotyczące transportu Materiałów Wykonanie Robót Roboty wstępne Roboty podstawowe 5 6. Kontrola jakości Robót 5 7. Obmiar Robót Ogólne zasady obmiaru Robót Jednostki obmiarowe Odbiór techniczny Opis sposobu rozliczenia Robót Dokument odniesienia 6 Strona 2

3 Szczegółowa Specyfikacja Techniczna (SST). 1. Wstęp Przedmiot specyfikacji technicznej. Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej (SST) są wymagania dotyczące wymiany stolarki okiennej w budynku domu wycieczkowego ZDRÓJ w Trzebnicy Zakres stosowania SST. Szczegółowa Specyfikacja Techniczna (SST) ma zastosowanie jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w pkt Zakres Robót objętych SST. Ustalenia zawarte w niniejszej SST dotyczą wykonania i odbioru Robót wg pkt.1.1. Zakres robót wg przedmiaru robót Określenia podstawowe. Określenia podane w niniejszej SST są zgodne z Dokumentacją Projektową oraz obowiązującymi Polskimi Normami Ogólne wymagania dotyczące Robót. Wykonawca jest odpowiedzialny za jakość wykonanych Robót oraz za ich zgodność z Dokumentacją Projektową, SST i Poleceniami Inżyniera. 2. Materiały Wymagania odnośnie wymanianej stolarki okiennej: - wymiary stolarki wg obmiaru i zestawienia stolarki, - współczynnik przenikania ciepła okna U<1.1 W/m 2 *K - izolacyjność akustyczna Rw>34dB - stopień przeciwwłamaniowości brak wymagań i szyba klasy P1, - profile: 5 komorowe PVC, - gwarancja na stolarkę i montaż: 5 lat, - obsługa serwisowa (regulacja okien 2 razy w oku): przez okres trwania gwarancji, - kolor wewnętrzny: biały, zewnętrzny biały/brązowy orzech, Strona 3

4 2.2. Wymagania odnośnie parapetów wewnętrznych: - materiał: konglomerat, - grubość: 20 mm, - kolor: beżowy, - wymiary: podano w przedmiarze robót, szerokość dopasować do grubości ramy okna, parapet ma wystawać poza lico ściany na min 4 cm, 3. Wymagania dotyczące Sprzętu Sprzęt do Robót musi być w pełni sprawny i dostosowany do technologii oraz warunków wykonywania Robót. Sprzęt nie może wpływać niekorzystnie na jakość wykonywanych Robót. Do wykonania Robót może być wykorzystany sprzęt podany poniżej lub inny zaakceptowany przez Inżyniera: - Samochód skrzyniowy, - Żuraw przyścienny, - Samochód samowyładowczy, i inny Sprzęt odpowiadający pod względem typów i ilości wymaganiom zawartym w Projekcie Organizacji Robót, zaakceptowanym przez Inżyniera. 4. Wymagania dotyczące transportu Materiałów. Do transportu Materiałów stosuje się samochody skrzyniowe i inne środki transportu odpowiadające pod względem typów i ilości wymaganiom zawartym w Projekcie Organizacji Robót, zaakceptowanym przez Inżyniera. 5. Wykonanie Robót Wykonawca przedstawi Inżynierowi do akceptacji Projekt organizacji i Harmonogram Robót, uwzględniający wszystkie warunki, w jakich powinny być wykonane Roboty. Roboty należy prowadzić tak, aby wszystkie nie objęte nimi elementy terenu nie zostały uszkodzone. Konsekwencje finansowe szkód powstałych w związku z niespełnieniem powyższego warunku obciążają Wykonawcę Roboty wstępne. Przed przystąpieniem do Robót należy: - zapoznać się z Dokumentacją Projektową, - ustalić miejsce składowania Materiałów z rozbiórki, - zabezpieczyć teren Robót zgodnie z Projektem Organizacji Robót. Strona 4

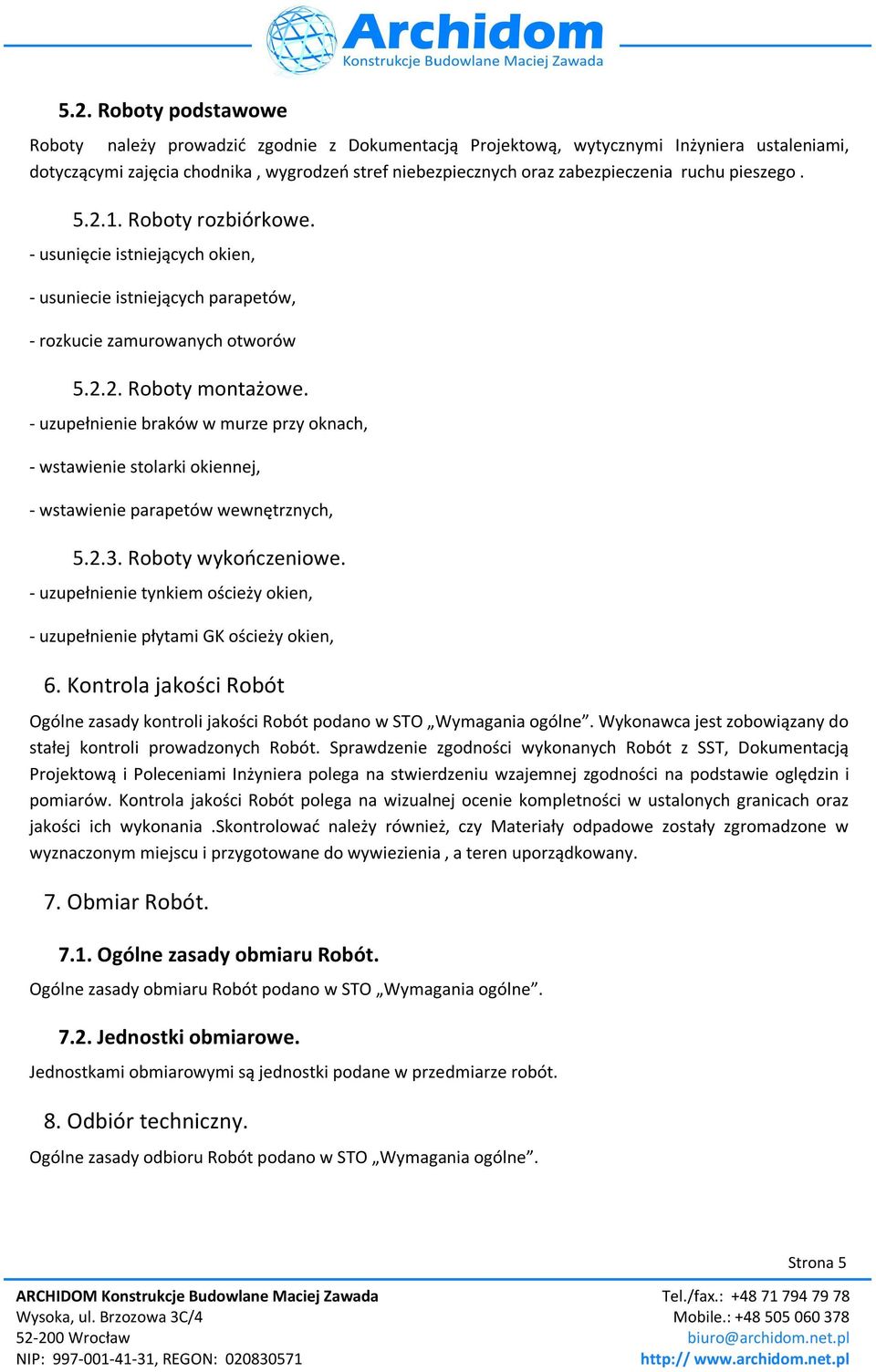

5 5.2. Roboty podstawowe Roboty należy prowadzić zgodnie z Dokumentacją Projektową, wytycznymi Inżyniera ustaleniami, dotyczącymi zajęcia chodnika, wygrodzeń stref niebezpiecznych oraz zabezpieczenia ruchu pieszego Roboty rozbiórkowe. - usunięcie istniejących okien, - usuniecie istniejących parapetów, - rozkucie zamurowanych otworów Roboty montażowe. - uzupełnienie braków w murze przy oknach, - wstawienie stolarki okiennej, - wstawienie parapetów wewnętrznych, Roboty wykończeniowe. - uzupełnienie tynkiem ościeży okien, - uzupełnienie płytami GK ościeży okien, 6. Kontrola jakości Robót Ogólne zasady kontroli jakości Robót podano w STO Wymagania ogólne. Wykonawca jest zobowiązany do stałej kontroli prowadzonych Robót. Sprawdzenie zgodności wykonanych Robót z SST, Dokumentacją Projektową i Poleceniami Inżyniera polega na stwierdzeniu wzajemnej zgodności na podstawie oględzin i pomiarów. Kontrola jakości Robót polega na wizualnej ocenie kompletności w ustalonych granicach oraz jakości ich wykonania.skontrolować należy również, czy Materiały odpadowe zostały zgromadzone w wyznaczonym miejscu i przygotowane do wywiezienia, a teren uporządkowany. 7. Obmiar Robót Ogólne zasady obmiaru Robót. Ogólne zasady obmiaru Robót podano w STO Wymagania ogólne Jednostki obmiarowe. Jednostkami obmiarowymi są jednostki podane w przedmiarze robót. 8. Odbiór techniczny. Ogólne zasady odbioru Robót podano w STO Wymagania ogólne. Strona 5

6 9. Opis sposobu rozliczenia Robót Płatności będą dokonywane na podstawie Obmiaru Robót zgodnie z pkt. 7.2 niniejszej SST. Zakres Robót jest podany w pkt. 1.3 niniejszej SST. Cena jednostki obmiarowej obejmuje odpowiednio: - wykonanie robót, 10. Dokument odniesienia Roboty należy wykonywać zgodnie z przepisami podanymi w STO Wymagania ogólne. Strona 6
