1 Winston House, 2 Dollis Park London, N3 1HF, Wielka Brytania Tel: +44 (0) ; Faks: +44 (0) ; info@renful.co.uk SYMULOWNY ZESTW DO SZKOLEŃ Z ZKRESU PRZEŚWIETLNI I TESTÓW

2 SYMULOWNY ZESTW DO SZKOLEŃ Z ZKRESU PRZEŚWIETLNI I TESTÓW ELEMENTY ZESTWU: TBLI ELEMENTÓW MEHNIZNY ODLIZJĄY TBLI ELEMENTÓW B YFROWY TBLI ELEMENTÓW ELEKTRONIZNY DOMOWEJ ROBOTY TBLI ELEMENTÓW D WŁĄZNIK BROMETRYZNY TBLI ELEMENTÓW E ŚWITŁOZUŁ MIN PUŁPK TBLI ELEMENTÓW F MIN PUŁPK WRŻLIW N DRGNI/PRZEHYŁ TBLI ELEMENTÓW G MIN PUŁPK REGUJĄ N OTWIERNIE HI 4 x BTERI H2 BTERI LKKILIZN BTERI HLORKOWO-YNKOW H4 BTERI 12 V H5 BTERI PŁSK POLPULSE ZPLNIK MIEDZINY 1 KOSTK WYBUHOW J1 BEZ ZPLNIK KOSTK WYBUHOW J2 ZPLNIK MONTOWNY PROSTO KOSTK WYBUHOW ZPLNIK MONTOWNY SKOŚNIE RKUSZ K1 ok. 8 mm 150 g bez arkusza tylnego RKUSZ K2 ok. 12 mm 220 g bez arkusza tylnego RKUSZ K3 ok. 15 mm 250 g bez arkusza tylnego

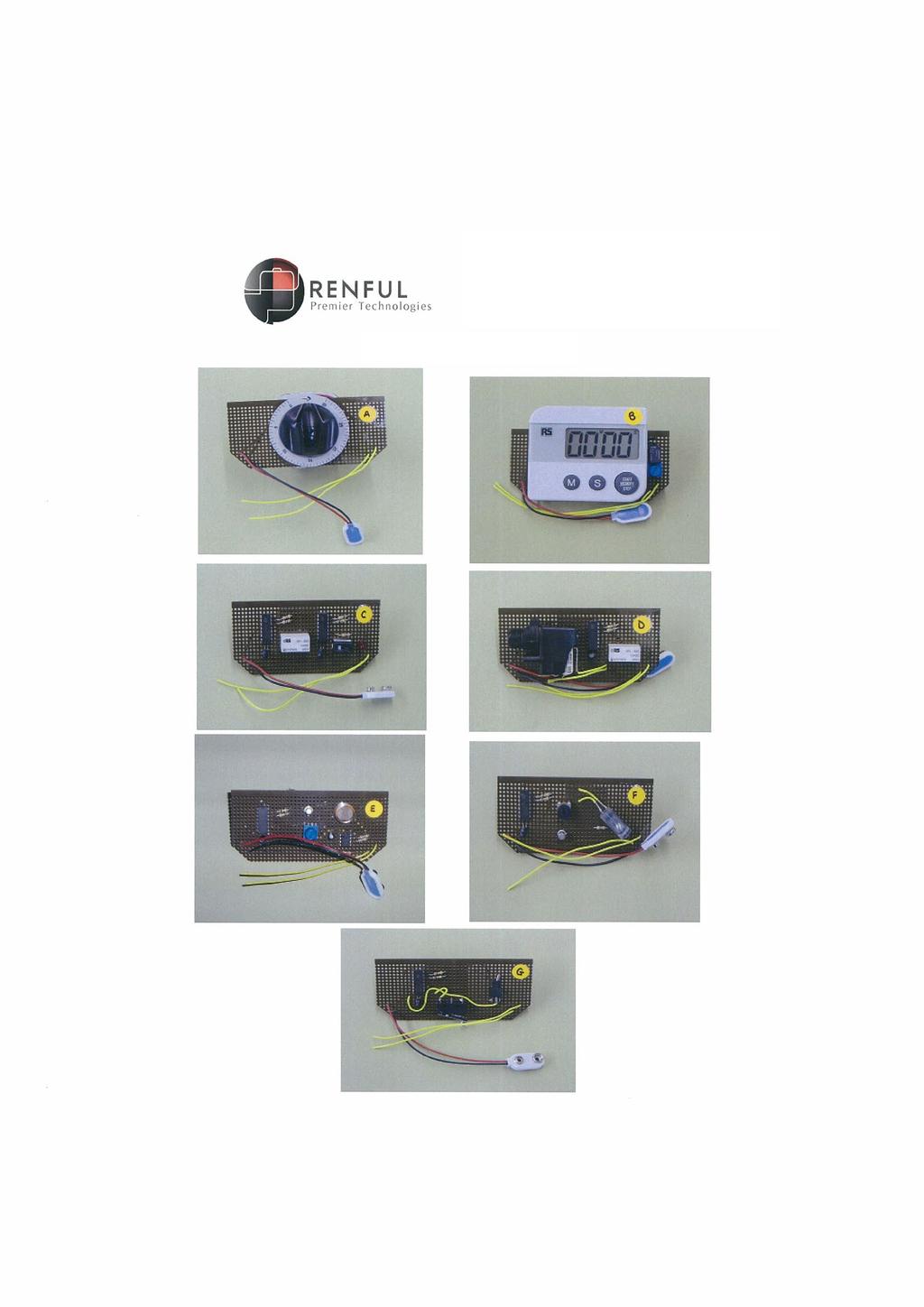

3 ELEMENTY ZESTWU: SYMULOWNY ZESTW DO SZKOLEŃ Z ZKRESU PRZEŚWIETLNI I TESTÓW

4 SYMULOWNY ZESTW DO SZKOLEŃ Z ZKRESU PRZEŚWIETLNI I TESTÓW

5 SYMULOWNY ZESTW DO SZKOLEŃ Z ZKRESU PRZEŚWIETLNI I TESTÓW

6 SYMULOWNY ZESTW DO SZKOLEŃ Z ZKRESU PRZEŚWIETLNI I TESTÓW UWGI PROWDZĄEGO SZKOLENI: Typowe improwizowane urządzenia wybuchowe do działania wymagają łącznego użycia serii elementów. ZESTW RENFUL DO SZKOLEŃ Z ZKRESU PRZEŚWIETLNI I TESTÓW zaprojektowano tak, aby poszczególne elementy były widoczne zarówno w rzucie z góry, jak i po prześwietleniu promieniami RTG. Poszczególne elementy można następnie umieścić w pudełku z poliwęglanu, aby otrzymać kompletne urządzenie. Można opisać i omówić różnice w konstrukcji urządzenia, łącznie z zastosowaniem różnych źródeł zasilania i masy symulującej materiał wybuchowy. Następnie można pokazać jak wygląda normalnie i urządzenie może być włożone do maszyny RTG tak, aby umożliwić rozpoznanie obrazu w promieniowaniu RTG. KONSTRUKJ IMPROWIZOWNEGO URZĄDZENI WYBUHOWEGO: IMPROWIZOWNE URZĄDZENIE WYBUHOWE do działania wymaga zastosowania kombinacji lub odpowiedniego połączenia elementów. Należą do nich zazwyczaj: ZPLNIK

7 SYMULOWNY ZESTW DO SZKOLEŃ Z ZKRESU PRZEŚWIETLNI I TESTÓW KONSTRUKJ IMPROWIZOWNEGO URZĄDZENI WYBUHOWEGO: (STRON 2) by to zademonstrować, korzystając z elementów zestawu, zbuduj urządzenie, stosując poniższe elementy: Mechaniczny 4 x H1 Teraz zmień konstrukcję, aby zastosować różne źródła zasilania, pozostawiając timer i kostkę wybuchową: Mechaniczny alkaliczna H2 Mechaniczny cynkowochlorkowa Mechaniczny 12 V H4 Mechaniczny Bateria płaska polapulse H5

8 SYMULOWNY ZESTW DO SZKOLEŃ Z ZKRESU PRZEŚWIETLNI I TESTÓW KONSTRUKJ IMPROWIZOWNEGO URZĄDZENI WYBUHOWEGO: (STRON 3) Teraz zmień konstrukcję, aby zastosować timer z każdym ze źródeł zasilania po kolei, pozostawiając ładunek wybuchowy bez zmian: cyfrowy B 4 x H1 cyfrowy B alkaliczna H2 cyfrowy B cynkowochlorkowa cyfrowy B 12 V H4 cyfrowy B Bateria płaska polapulse H5

9 SYMULOWNY ZESTW DO SZKOLEŃ Z ZKRESU PRZEŚWIETLNI I TESTÓW KONSTRUKJ IMPROWIZOWNEGO URZĄDZENI WYBUHOWEGO: (STRON 4) Teraz zmień konstrukcję, aby zastosować timer z każdym ze źródeł zasilania po kolei, pozostawiając ładunek wybuchowy bez zmian: 4 x H1 alkaliczna H2 cynkowochlorkowa 12 V H4 Bateria płaska polapulse H5

10 SYMULOWNY ZESTW DO SZKOLEŃ Z ZKRESU PRZEŚWIETLNI I TESTÓW KONSTRUKJ IMPROWIZOWNEGO URZĄDZENI WYBUHOWEGO: (STRON 5) Teraz należy zastosować tę samą sekwencję jak przedstawiona na stronach 2-3, ale stosując kostki wybuchowe J1 J2 i. Kostka J1 nie ma zamontowanego zapalnika, ale zawiera podwójną porcję materiału wybuchowego. J2 wyposażona jest w zapalnik zamontowany skośnie w kostce ładunku wybuchowego. Kolejność elementów próbki przedstawiamy poniżej. Mechaniczny 4 x H1 KOSTK WYBUHOW J1 J2

11 KONSTRUKJ IMPROWIZOWNEGO URZĄDZENI WYBUHOWEGO: (STRON 6) Bardziej złożone konstrukcje improwizowanych urządzeń wybuchowych (IED) przestawiają pozostałe tablice. W tablicy D zastosowano włącznik barometryczny. Ta tablica nie będzie stosowana z Tablicą (mechaniczny ) i Tablicą B (elektroniczny cyfrowy ), może być jednak stosowana Tablicą (elektroniczny ). Ten rodzaj włącznika może być stosowany w improwizowanych urządzeniach wybuchowych (IED) w samolotach. Po osiągnięciu przez samolot wysokości przelotowej ciśnienie powietrza zmniejsza się w taki sposób, że włącznik barometryczny włącza zasilanie, aby natychmiast zainicjować działanie improwizowanego urządzenia wybuchowego (IED). Poniżej przedstawiamy dwie typowe sekwencje elementów. SYMULOWNY ZESTW DO SZKOLEŃ Z ZKRESU PRZEŚWIETLNI I TESTÓW Pierwsza przedstawia włącznik barometryczny, który natychmiast zainicjalizuje działanie improwizowanego urządzenia wybuchowego po tym, jak samolot osiągnie określoną wysokość. Druga przedstawia włącznik barometryczny połączony z timerem w taki sposób, aby elektroniczny (timer) był włączany przez włącznik barometryczny na określonej wysokości. Teraz należy zastosować różne źródła zasilania i zapalniki/ładunki wybuchowe. WŁĄZNIK BROMETRYZNY D cynkowochlorkowa WŁĄZNIK BROMETRYZNY D 12 V H4

12 SYMULOWNY ZESTW DO SZKOLEŃ Z ZKRESU PRZEŚWIETLNI I TESTÓW KONSTRUKJ IMPROWIZOWNEGO URZĄDZENI WYBUHOWEGO: (STRON 7) Zastosowane funkcje miny pułapki można teraz zastosować w konstrukcjach improwizowanych urządzeń wybuchowych (IED). Improwizowane urządzenie wybuchowe (IED) zostanie umieszczone w worku lub pudełku. Mina pułapka ma zadziałać po otwarciu lub poruszeniu urządzenia i można ją stosować w połączeniu z timerem o długiej zwłoce lub też jako jedyny środek działania. W taki sposób można umieścić improwizowane urządzenie wybuchowe (IED) i aktywować je po uprzednio ustawionym okresie zwłoki lub wcześniej, po otwarciu lub poruszeniu. Jeśli nie stosujemy długiego czasu zwłoki, improwizowane urządzenie wybuchowe (IED) zadziała dopiero po jego otwarciu lub poruszeniu. Takie urządzenia muszą być wyposażone w mechanizm krótkiej zwłoki do uzbrojenia tak, aby urządzenie można było łatwo umieścić i uzbroić po krótkiej zwłoce. Najczęściej do tego celu stosowany jest mechaniczny. Miny pułapki można stosować osobno lub w połączeniu z innymi elementami. Stosowana osobno Tablica E światłoczuła zadziała, jeśli nośnik improwizowanego urządzenia wybuchowego (IED) zostanie otwarty. Stosowana osobno Tablica F Przechylenie lub drgania, zadziała po poruszeniu nośnika improwizowanego urządzenia wybuchowego (IED). Stosowana osobno Tablica G uruchamiana przy otwieraniu zadziała, jeśli nośnik improwizowanego urządzenia wybuchowego (IED) zostanie otwarty. Jeśli stosowane są wszystkie trzy schematy tablic, improwizowane urządzenie wybuchowe (IED) zadziała po otwarciu lub poruszeniu. Strona 8 przedstawia typowe sekwencje wykorzystania tablic, osobno i razem. Sekwencje przedstawiają również sposób użycia zestawów o krótkim czasie zwłoki do uzbrojenia i bez funkcji długiej zwłoki.

13 SYMULOWNY ZESTW DO SZKOLEŃ Z ZKRESU PRZEŚWIETLNI I TESTÓW KONSTRUKJ IMPROWIZOWNEGO URZĄDZENI WYBUHOWEGO: (STRON 8) Sekwencja 1 Krótka Zwłoka do uzbrojenia z pojedynczą miną pułapką. Sekwencja 2 Krótka Zwłoka do uzbrojenia z dwiema minami pułapkami. Sekwencja 3 Krótka Zwłoka do uzbrojenia z trzema minami pułapkami. Sekwencja 4 Krótka Zwłoka do uzbrojenia, długa zwłoka do uzbrojenia (Tablica ) z pojedynczą miną pułapką. Sekwencja 5 Krótka Zwłoka do uzbrojenia, długa zwłoka do uzbrojenia (Tablica ) z trzema minami pułapkami. Teraz należy zastosować inne źródła zasilania i pakiety zapalnika/materiału wybuchowego w sposób przedstawiony na Stronach 3-4. Na końcu należy zastosować długą zwłokę do uzbrojenia, jak pokazano w: Sekwencja 6 Krótka Zwłoka do uzbrojenia, długa zwłoka do uzbrojenia (B) z trzema minami pułapkami. Typ mechaniczny MIN PUŁPK Światłoczuła E cynkowochlorkowa Typ mechaniczny MIN PUŁPK Światłoczuła E MIN PUŁPK Przechyleniowa/ wrażliwa na drgania F cynkowochlorkowa Typ mechaniczny MIN PUŁPK Światłoczuła E MIN PUŁPK Przechyleniowa/ wrażliwa na drgania F MIN PUŁPK Reagująca na otwieranie G cynkowochlorkowa Typ mechaniczny MIN PUŁPK Światłoczuła E cynkowochlorkowa Typ mechaniczny MIN PUŁPK Światłoczuła E MIN PUŁPK Przechyleniowa/wrażliwa na drgania F MIN PUŁPK Reagująca na otwieranie G cynkowochlorkowa Typ mechaniczny cyfrowy B MIN PUŁPK Światłoczuła E MIN PUŁPK Przechyleniowa/wrażliwa na drgania F MIN PUŁPK Reagująca na otwieranie G cynkowochlorkowa

14 SYMULOWNY ZESTW DO SZKOLEŃ Z ZKRESU PRZEŚWIETLNI I TESTÓW KONSTRUKJ IMPROWIZOWNEGO URZĄDZENI WYBUHOWEGO: (STRON 9) Ostatnia wariacja urządzeń wykorzystuje zapalnik miedziany i płaski materiał wybuchowy. Grubość ścianki i gęstość materiału zapalnika miedzianego jest nieco wyższa niż zapalnika aluminiowego i dlatego jego wygląd w promieniach RTG jest nieco inny. Płaski materiał wybuchowy może być trudniejszy do wykrycia niż pojedyncza kostka. Należy przeprowadzić porównanie pomiędzy kostką wybuchową (J1) a cienkim, płaskim materiałem wybuchowym (K1). Płaski materiał wybuchowy można stosować osobno lub umieszczając jeden arkusz na drugim, lub też umieszczając jeden arkusz na dnie pudełka, a drugi na górze pudełka. Sekwencje płytki mogą się różnić, jak przedstawiamy na poprzednich stronach. Ostatnia sekwencja obejmuje wszystkie tablice i elementy razem. MEHNIZNY cynkowochlorkowa ZPLNIK MIEDZINY I W RKUSZU K1 W RKUSZU K3 MEHNIZNY cynkowochlorkowa ZPLNIK MIEDZINY I W RKUSZU K1 W RKUSZU K2
