2 2 ZAWARTOŚĆ OPRACOWANIA 1. Oświadczenie 2. Opis techniczny 3. Obliczenia techniczne 4. Wykaz materiałów podstawowych 5. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 6. Załączniki kserokopie uprawnień projektanta i sprawdzającego wraz z zaświadczeniami izby inżynierskiej uzgodnienie ZDM DTŚO nr 307/2009 z dn opinia ZUDP nr 4964/09 z dn r. inwentaryzacja oświetlenia poświadczona przez Wydział Dokumentacji ZDM z dn r. sylwetka słupa i oprawy obliczenia natężenia oświetlenia ul. Przytyk obliczenia natężenia oświetlenia chodnika przy ul. Przytyk na odc. ul. Frygijska - Kasprowicza obliczenia natężenia oświetlenia chodnika przy przedszkolu 7. Rysunki 7.1 Schemat ideowy Rys. nr Plan sytuacyjny proj. oświetlenia na tle mapy geodezyjnej Rys. nr Inwentaryzacja sieci RWE Stoen Operator na tle mapy geodezyjnej Rys. nr Inwentaryzacja istniejącej linii oświetleniowej Rys. nr 04

3

4 4 2. OPIS TECHNICZNY 2.1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt budowlano - wykonawczy przebudowy oświetlenia ul. Przytyk na odcinku od ul. Frygijskiej do ul. Kasprowicza (oświetlenie na odcinku od ul. Wrzeciono do ul. Frygijskiej zostało wykonane) na terenie Dzielnicy Bielany w Warszawie PODSTAWA WYKONANIA DOKUMENTACJI Podstawę wykonania dokumentacji stanowiły: mapy sytuacyjno-wysokościowe terenu z WPG w skali 1:500 dane techniczne uzyskane w Dziale Dokumentacji ZDM w Warszawie wizja lokalna w terenie obowiązujące normy, przepisy, katalogi 2.3. STAN ISTNIEJĄCY Istniejące oświetlenie ul. Przytyk zasilane jest z szafy oświetleniowej OS-7026 zlokalizowanej przy ul. Przytyk (przy stacji ST 7026). Istniejące słupy typu NS-6.5 oprawą OUSd-70 na wysięgniku WRN-I/100 oraz linia kablowa typu YAKY 4 x 16mm 2 przewidziane są do demontażu. PRZEBUDOWA ISTNIEJĄCEGO OŚWIETLENIA Istniejące słupy oświetleniowe typu NS-6.5 o nr 28277; i należy zdemontować, natomiast kabel typu YAKY 4x16mm 2 zdemontować do projektowanej mufy od słupa nr i od projektowanej mufy do nr oraz między słupami nr Projektowane słupy włączyć do istniejącej latarni nr przy ul. Frygijskiej. W istniejących trzech latarniach od ul. Frygijskiej do Wrzeciono wymienić źródło światła ze 100W na 150W.

5 ZASILANIE Projektowane latarnie zasilić kablem typu YKY(żo) 5 x 25 mm 2 zgodnie ze schematem ideowym. Dobrany kabel spełnia warunki ochrony przeciwporażeniowej i dopuszczalnego spadku napięcia. Kabel układać na głębokości 0,6m (pod jezdniami na głębokości 1m) w rurach ochronnych w kolorze niebieskim typu DVK o średnicy 110 mm 2 za wyjątkiem miejsca gdzie ułożona jest rura typu SRS Φ 110 zaznaczona na planie. Rury ochronne należy układać na dnie oczyszczonego wykopu i warstwie piasku o grubości co najmniej 10cm, a następnie rury przysypać warstwą gruntu rodzimego o grubości 15 cm oraz ułożyć folię kalandrowaną koloru niebieskiego. Projektowane latarnie zgodnie ze schematem ideowym należy dodatkowo uziemić przez wykonanie uziomu szpilkowego. W latarniach od tabliczki bezpiecznikowej słupa do każdej oprawy prowadzić przewód YDY 3x2.5mm 2. Trasę kabli wytyczy służba WPG. Całość robót kablowych wykonać zgodnie z normą projektem URZĄDZENIA OŚWIETLENIOWE Słupy Dla oświetlenia ulicy przewidziano słupy z rur stalowych łączonych teleskopowo z elementami dekoracyjnymi o wysokości h=8m z wysięgnikiem l=1,6m. Elementy stalowe zabezpieczone antykorozyjnie. Słupy te będą ustawiane na prefabrykowanym fundamencie betonowym typu D (F 100A).

6 6 Końcówka montażowa wysięgnika należy połączyć na stałe (zespawać) z wysięgnikiem słupa. Dla oświetlenia chodnika (na tyłach ulicy) przewidziano słupy stalowe o wysokości h = 3.5m. Słupy wykonane są z rury stalowej ocynkowanej dwustronnie malowanej proszkowo na wybrany kolor. Słupy te będą ustawiane na prefabrykowanym fundamencie betonowym F 100. W trakcie montażu latarni należy zainstalować tabliczki bezpiecznikowe słupowe. Zabezpieczeniem każdej zainstalowanej oprawy będzie wkładka topikowa 6A. Oprawy oświetleniowe Na słupach ulicznych zaprojektowano oprawy oświetleniowe drogowe - dekoracyjne do lamp sodowych 100W Oprawa oświetleniowa posiada budowę dwukomorową. Stopień ochrony oprawy IP66 dla komory lampy oraz IP44 dla osprzętu elektrycznego. Oprawa posiada system oddychania komory optycznej pozwalający na jednokierunkową wymianę powietrza z otoczeniem. Odbłyśnik oprawy jednoczęściowy, pełny, głęboko tłoczony wykonany z aluminium o wysokiej czystości chroniony od góry pokrywą przed bezpośrednim wpływem czynników atmosferycznych, zabezpieczony przed korozją. Korpus z pokrywą oprawy wykonany z odlewu aluminiowego. Klosz przezroczysty wykonany z PC (IK10), PMMA (IK06) lub hartowanego szkła (IK08). Oprawa wyposażona w układ kompensacji mocy biernej (cosφ>=0,85). Przy wymianie i obsłudze układów stabilizacyjno-zapłonowych komora optyczna oprawy nie ulega rozszczelnieniu. Oprawa wykonana w I lub w II klasie ochronności przeciwporażeniowej. Materiały, z których wykonano oprawę gwarantują jej sprawne użytkowanie przez minimum 15 lat. Dane fotometryczne oprawy znajdują się w komputerowym programie obliczeniowym. Napięcie znamionowe oprawy 230V/50Hz. Oprawa wyposażona w skompensowane układy stabilizacyjno-zapłonowe ze statecznikiem z termo-wyłącznikiem. Główne elementy konstrukcyjne oprawy (korpus, odbłyśnik, klosz wykonane z materiałów podlegających ponownemu przerobowi (tzw. Oprawa przyjazna środowisku ).

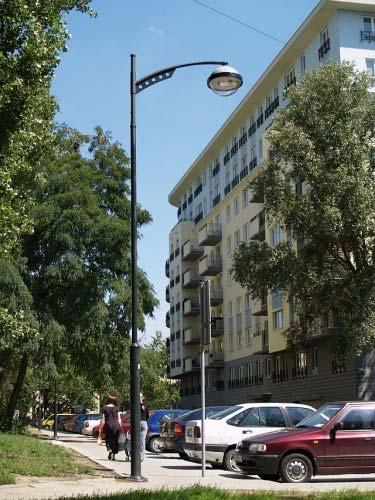

7 7 Do oświetlenia chodników zastosowano latarnie parkowe składające się z opraw typu parkowego, montowanych na słupach rurowych na sztorc. Poszczególne części składowe latarni muszą spełniać następujące wymagania: Oprawa oświetleniowa dekoracyjna o rozsyle asymetrycznym pośrednim, jednokomorowa o konstrukcji zamkniętej i stopniu szczelności komory optycznej i elektrycznej IP66/66 i klasie ochronności I element nośny oprawy wykonany z odlewu aluminiowe-go, klosz przeźroczysty wykonany z poliwęglanu odpornego na uderzenia i pro-mieniowanie UV, odbłyśnik jednoczęściowy głęboko tłoczony o wysokiej jakości. Oprawa posiada profesjonalny układ optyczny wyposażony w układ podwójnych odbłyśników, dostępna w wersji symetrycznej i asymetrycznej. Źródło światła - wysokoprężna lampa metalohalogenkowa, przeźroczysta, tubularna o mocy 70 W, Tb=4200K trzonek G12. Układ elektryczny (zabudowany modułowo) montowany we wnęce bezpiecznikowej. Dane fotometryczne oprawy muszą być zawarte w komputerowym programie fotometrycznym, a przeprowadzone w tym programie obliczenia muszą dawać wyniki spełniające wymagania zawarte dla przyjętego rozstawienia latarń. Wysokość zawieszenia oprawy 4 m. Oprawa mocowana na sztorc. Słup i oprawa malowane proszkowo na wybrany kolor z palety RAL. Wszystkie wyładowcze wysokoprężne oprawy oświetleniowe, zgodnie z PN, muszą być wyposażone w stateczniki z termo-wyłącznikiem. Główne elementy konstrukcyjne oprawy (korpus, pokrywy, odbłyśniki, klosze powinny być wykonane z materiałów podlegających ponownemu przerobowi (tzw. Oprawa przyjazna środowisku ). Ze względów serwisowych wszystkie oprawy powinny pochodzić od jednego producenta. Uwaga dla Wykonawcy Wykonawca może przedstawić w ofercie swoją propozycję latarni inną od zaproponowanej w projekcie, lecz zgodną z warunkami równoważności zawartymi w Specyfikacji technicznej warunków wykonania i odbioru robót budowlanych. Wybrany wzór latarni będzie wpisany do Protokołu wprowadzenia na budowę.

8 PARAMETRY OŚWIETLENIA Zaprojektowane oświetlenie spełnia wymagania normy PN-EN 13201:2005 (U) wg załącznika obliczenia natężenia OCHRONA OD PORAŻEŃ Dla istniejącego systemu TNC i projektowanego TN-S ochronę od porażeń stanowić będzie szybkie odłączenie napięcia. Dla latarń przewidziano linie kablową 5-cio przewodową, piąty przewód służy jedynie do ochrony przeciwporażeniowej, a w latarniach od tabliczki bezpiecznikowej słupa do każdej oprawy należy prowadzić 3 żyłowy przewód YDY 3x2.5mm UWAGI REALIZACYJNE całość prac wykonywać zgodnie z obowiązującymi przepisami, normami projektowane urządzenia należy lokalizować zgodnie z wytyczeniem WPG (plan sytuacyjny jest jedynie rysunkiem poglądowym), a przed przystąpieniem do prac należy zapoznać się z uwagami w opinii ZUDP i stosować je przy realizacji projektu w zasięgu korony drzewa prace ziemne należy wykonywać ręcznie, bez uszkadzania jego korzeni, z przerwaniem wykopu otwartego na zbliżeniach do pnia drzewa w przypadku stwierdzenia kolizji z uzbrojeniem terenu decyzję o sposobie zabezpieczenia projektowanych urządzeń podejmie Inspektor Nadzoru z udziałem zainteresowanych stron przed zasypaniem kabli, zabezpieczenie miejsc kolizji należy sprawdzić komisyjnie z przedstawicielami zainteresowanych stron.

9 9 3. OBLICZENIA TECHNICZNE OBCIĄŻENIE Istn. 7 latarń + 3 latarnie proj. (5L, 6L i 7L) = 10x125W = 1250W 1250 I = = 2,0A 1,73 x 400 x 0, SPADEK NAPIĘCIA na odcinku szafa oświetleniowa latarnia 7L P x l delta U = x 10 5 = 0,1 % لا x S x U 2 gdzie: P łączna moc opraw oświetleniowych l 1 odległość od rozdzielnicy do pierwszej oprawy l 2..n odległość między poszczególnymi oprawami γ konduktancja przewodu γ=54 [m/(ω*mm 2 )], S - przekrój kabla 25 mm 2, U napięcie znamionowe 400V OBLICZENIA SAMOCZYNNEGO WYŁĄCZANIA Szafa ośw. OS 7026 proj. 7L P=1.25 kw, I b = 20A w szafie, l = 340m, kabel CU 25mm 2 Z = Z L x 2 x l = x 2 x = 0,51 oma Z x Ia < Ua 1,25 x 0,51 x 4 x 20 = 51 < 220V Warunek szybkiego wyłączenia jest spełniony.

10 10 4. Wykaz materiałów podstawowych. Lp. Rodzaj materiału Jedn. miary Ilość Kabel YKY 5 x 25mm 2 /1kV m Rura ochronna typ DVK 110 m Rura ochronna typ SRS 110 m. 9 4 Przewód YDY 3x 2.5mm 2 m Latarnia oświetleniowa stalowa o wysokości h=8,0m z szt. 3 wysięgnikiem dl. L=1,6m i oprawą drogową dekoracyjną 100W IP66/44 Al, PC i źródłem światła SON-T PIA PLUS 100W. 6 Żródła światła SON-T PIA PLUS 150W. szt. 3 7 Fundament betonowy prefabrykowany typu F100A szt. 3 8 Latarnia oświetleniowa stalowa o wysokości h=3,5m szt. 4 oprawą dekoracyjną i źródłem światła CDM-T 70W. 9 Fundament betonowy prefabrykowany typu F100 szt Uziom szpilkowy typu GALMAR szt Mufa przelotowa typu EMKJ 0027 (lub POLJ-01/5x 10- kpl. 2 35). 12 Materiały pomocnicze. Uwaga: Materiały z demontażu należy składować wg wskazań inspektora na wprowadzeniu.

11

12 12 6. Załączniki Kserokopie uprawnień.

13 13

14 14

15

16

17

18

19

20

21

22

23

24 ul.przytyk, rozstaw slupow 27m, wysokosc srodka optycznego oprawy 8m, wysiegnik 1,6m. OPRAWA SUPER SATURN 100W SON-T PIA PLUS Projekt : Warszawa Bielany ul. Przytyk (modul 27m) Informacje ogólne : Standard CEN Plik :... ul_przytyk_super_saturn_100w.lpf Szczególy drogi Uklad : Jazda : Kierunki : Liczba pasów : 2 Szerokosc pasa : 3,000 m Szerokosc drogi 6,000 m RTable : R3007 Qo : 0,070 Obliczenia : Luminancja Natezenie (Z dodatni) Pólsferycz. nat.. TI Natezenie (Y dodatni) Pólcylindryczne. nat. Szczególy opraw Odstep : 27,000 Nachylenie : 0,0 m Wysokosc : 8,000 m Wysieg : -1,500 m Odleg.slupa : -3,000 m Opis : SUPER SATURN 100W SON-T PIA PLUS Strumien : 10,7 klm MF : 0,85 Podsumowanie Luminancja 1 2 ObsY 1,500 4,500 m Lsr : 0,82 0,88 cd/m Uo : % Ul : % TI : 8 % Pozycja obserwatora : -17,875; 4,500; 1,500 m Natezenie EMin : 5,7 lux Esr : 17,2 lux Ulysse Uzytkownik : DK Strona :01

25 Projekt : Warszawa Bielany ul. Przytyk (modul 27m) Schemat Plik :... ul_przytyk_super_saturn_100w.lpf SUPER SATURN 100W SON-T PIA PLUS 0,0-1,500-3,000 8,000 27,000 R3007 ( 0,07) 2 x 3,000 = 6,000 Widok planu Ulysse Uzytkownik : DK Strona :01

26 Projekt : Warszawa Bielany ul. Przytyk (modul 27m) Widok 3D Plik :... ul_przytyk_super_saturn_100w.lpf Ulysse Uzytkownik : DK Strona :01

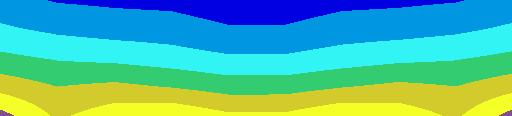

27 Projekt : Warszawa Bielany ul. Przytyk (modul 27m) Plik :... ul_przytyk_super_saturn_100w.lpf Rezultaty siatek Glówna siatka obliczeniowa (1) : Luminancja ( <- -60,000; 1,500; 1,500) [cd/m2] Min : 0,48 cd/m2 Sred : 0,82 cd/m2 Max : 1,26 cd/m2 Uo : 58 % Ug : 38 % 5,500 0,49 0,64 0,81 0,80 0,75 0,78 0,79 0,79 0,62 0,48 4,500 0,61 0,74 0,90 0,83 0,79 0,85 0,93 0,97 0,75 0,60 3,500 0,72 0,82 0,93 0,82 0,78 0,86 1,05 1,15 0,88 0,73 2,500 0,80 0,89 0,89 0,76 0,69 0,79 1,06 1,26 1,03 0,83 1,500 0,88 0,91 0,79 0,66 0,64 0,69 0,89 1,12 1,11 0,92 0,500 0,92 0,81 0,74 0,68 0,66 0,68 0,78 0,87 0,93 0,95 Y/X 1,350 4,050 6,750 9,450 12,150 14,850 17,550 20,250 22,950 25,650 Glówna siatka obliczeniowa (1) : Luminancja ( <- -60,000; 1,500; 1,500) [cd/m2] [m] Glówna siatka obliczeniowa (1) : Luminancja ( <- -60,000; 1,500; 1,500) [cd/m2] [m] Ulysse Uzytkownik : DK Strona :01

28 Projekt : Warszawa Bielany ul. Przytyk (modul 27m) Plik :... ul_przytyk_super_saturn_100w.lpf Glówna siatka obliczeniowa (2) : Luminancja ( <- -60,000; 4,500; 1,500) [cd/m2] Min : 0,49 cd/m2 Sred : 0,88 cd/m2 Max : 1,32 cd/m2 Uo : 56 % Ug : 37 % 5,500 0,51 0,67 0,84 0,83 0,78 0,81 0,84 0,82 0,64 0,49 4,500 0,64 0,78 0,95 0,88 0,84 0,91 0,99 1,02 0,77 0,62 3,500 0,76 0,88 1,00 0,88 0,85 0,93 1,13 1,23 0,91 0,75 2,500 0,86 0,98 0,97 0,83 0,78 0,88 1,15 1,32 1,08 0,87 1,500 0,95 1,02 0,90 0,76 0,73 0,77 0,96 1,17 1,17 0,96 0,500 0,97 0,90 0,84 0,77 0,74 0,75 0,85 0,91 0,96 0,99 Y/X 1,350 4,050 6,750 9,450 12,150 14,850 17,550 20,250 22,950 25,650 Glówna siatka obliczeniowa (2) : Luminancja ( <- -60,000; 4,500; 1,500) [cd/m2] [m] Glówna siatka obliczeniowa (2) : Luminancja ( <- -60,000; 4,500; 1,500) [cd/m2] [m] Ulysse Uzytkownik : DK Strona :01

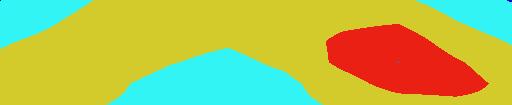

29 Projekt : Warszawa Bielany ul. Przytyk (modul 27m) Plik :... ul_przytyk_super_saturn_100w.lpf Glówna siatka obliczeniowa (3) : Natezenie [lux] Min : 5,7 lux Sred : 17,2 lux Max : 26,7 lux Uo : 33 % Ug : 21 % 5,250 14,6 17,8 19,6 16,1 13,5 13,5 16,1 20,1 17,8 14,6 3,750 20,2 22,1 23,1 16,6 12,7 12,7 16,6 23,1 22,1 20,2 2,250 25,1 25,2 21,5 13,2 8,4 8,4 13,2 21,5 25,2 25,1 0,750 26,7 20,3 13,6 8,0 5,7 5,7 8,0 13,6 20,3 26,7 Y/X 1,350 4,050 6,750 9,450 12,150 14,850 17,550 20,250 22,950 25,650 Glówna siatka obliczeniowa (3) : Natezenie [lux] [m] Glówna siatka obliczeniowa (3) : Natezenie [lux] [m] Ulysse Uzytkownik : DK Strona :01

30 Projekt : Warszawa Bielany ul. Przytyk (modul 27m) Dane fotometryczne Plik :... ul_przytyk_super_saturn_100w.lpf SUPER SATURN 100W SON-T PIA PLUS Biegunowy / Kartezjanski wykres Matryca Nach Plan Imax Plaszczyzna Styl Matryca Nach Plan Imax Plaszczyzna Styl Wykres wspólczynnika wykorzystania 60 % 55 % K1 50 % 45 % 40 % 35 % 30 % 25 % 20 % K2 15 % 10 % 5 % 0 % 3 H 2 H 1 H 0 H 1 H 2 H 3 H 4 H 5 H Matryca Nach Skutecznosc (0-90 ) Skutecznosc (0 - max ) Styl % 81.6% Ulysse Uzytkownik : DK Strona :01

31 ul.przytyk, rozstaw slupow 20m, wysokosc srodka optycznego oprawy 4m. OPRAWA ALURA 70W CDM-T. Projekt : Warszawa Bielany ul. Przytyk - ALURA 70W CDM-T... Informacje ogólne : Standard CEN Plik :... \OBLICZ~1\2009-1~1\WARSZA~2.LPF Szczególy drogi Uklad : Jazda : Kierunki : Szerokosc drogi 2,000 m Obliczenia : Luminancja Natezenie (Z dodatni) Pólsferycz. nat.. TI Natezenie (Y dodatni) Pólcylindryczne. nat. Szczególy opraw Odstep : 20,000 Nachylenie : 0,0 m Wysokosc : 4,000 m Wysieg : -1,000 m Odleg.slupa : -1,000 m Typ : ALURA Klosz : STRIATED METHACRYLATE Odblysnik : 1630 Zródlo : CDM-T Moc : 70 Podsumowanie Natezenie EMin : 3,1 lux Esr : 13,4 lux W Dane techn. : -100/0/-90 Strumien : 6,6 klm MF : 0,85 Schemat ALURA/STRIATED METHACRYLATE/1630/CDM-T/70/- 100/0/- 90 0,0-1,000-1,000 4,000 20,000 2,000 Ulysse Uzytkownik : DK Strona :33

32 Projekt : Warszawa Bielany ul. Przytyk - ALURA 70W CDM-T... Widok planu Plik :... \OBLICZ~1\2009-1~1\WARSZA~2.LPF Widok 3D Ulysse Uzytkownik : DK Strona :33

33 Projekt : Warszawa Bielany ul. Przytyk - ALURA 70W CDM-T... Rezultaty siatek Glówna siatka obliczeniowa (1) : Natezenie [lux] Plik :... \OBLICZ~1\2009-1~1\WARSZA~2.LPF Min : 3,1 lux Sred : 13,4 lux Max : 32,9 lux Uo : 23 % Ug : 9 % 1,667 25,2 32,9 19,0 9,2 5,3 5,3 9,2 19,0 32,9 25,2 1,000 19,3 21,7 13,9 6,7 4,0 4,0 6,7 13,9 21,7 19,3 0,333 14,4 12,8 9,1 4,8 3,1 3,1 4,8 9,1 12,8 14,4 Y/X 1,000 3,000 5,000 7,000 9,000 11,000 13,000 15,000 17,000 19,000 Glówna siatka obliczeniowa (1) : Natezenie [lux] [m] Glówna siatka obliczeniowa (1) : Natezenie [lux] [m] Ulysse Uzytkownik : DK Strona :33

34 Projekt : Warszawa Bielany ul. Przytyk - ALURA 70W CDM-T... Dane fotometryczne Plik :... \OBLICZ~1\2009-1~1\WARSZA~2.LPF ALURA/STRIATED METHACRYLATE/1630/CDM-T/70/-100/0/-90 Biegunowy / Kartezjanski wykres Matryca Nach Plan Imax Plaszczyzna Styl Matryca Nach Plan Imax Plaszczyzna Styl Wykres wspólczynnika wykorzystania 50 % 45 % 40 % K1 35 % 30 % 25 % 20 % 15 % 10 % 5 % K2 0 % 3 H 2 H 1 H 0 H 1 H 2 H 3 H 4 H 5 H Matryca Nach Skutecznosc (0-90 ) Skutecznosc (0 - max ) Styl % 53.5% Ulysse Uzytkownik : DK Strona :33

35 Kwadratowa interpolacja ul.przytyk, rozstaw slupow 22m, wysokosc srodka optycznego oprawy 8m, wysiegnik 1,6m. OPRAWA SUPER SATURN 150W SON-T PIA PLUS Projekt : Warszawa ul. Przytyk PRZEDZSZKOLE Podsumowanie Podsumowanie siatek Glówna siatka obliczeniowa (1) Luminancja (cd/m2) Plik :... ATURN_150W_SON-T+_Przedszkole.lpf Typ sredniej : Arytmetyczny (A) lub Wazony (W) Min Max Sred (A) Min/Max Min/Sred 0,74 2,33 1, Glówna siatka obliczeniowa (2) Min Max Sred (A) Min/Max Min/Sred Luminancja (cd/m2) 0,76 2,48 1, Glówna siatka obliczeniowa (3) Min Max Sred (A) Min/Max Min/Sred Natezenie (lux) 16,6 42,9 29, Równomiernosc wzdluzna luminancji 1 (4) Luminancja (cd/m2) Min 1,32 Max 2,03 Sred (A) 1,67 Min/Max 65 Min/Sred 79 Równomiernosc wzdluzna luminancji 2 (5) Min Max Sred (A) Min/Max Min/Sred Luminancja (cd/m2) 0,84 1,26 1, CHODNIK (6) Min Max Sred (A) Min/Max Min/Sred Natezenie (lux) 2,0 5,0 3, PARKING Przedszkole (7) Min Max Sred (A) Min/Max Min/Sred Natezenie (lux) 3,4 18,4 9, PARKING (8) Min Max Sred (A) Min/Max Min/Sred Natezenie (lux) 12,8 45,5 30, Podsumowania obserwatora Obserwator (1) (Pozycja : -17,875, 1,500, 1,500) Minimum VL [cd/m ] : 0,2 Kierunek [ ] : 0 Obserwator (1) (Pozycja : -17,875, 1,500, 1,500) Maximum VL [cd/m ] : 0,2 Kierunek [ ] : 0 Obserwator (1) (Pozycja : -17,875, 1,500, 1,500) Minimum TI [%] : 10 Kierunek [ ] : 0 Obserwator (1) (Pozycja : -17,875, 1,500, 1,500) Maximum TI [%] : 10 Kierunek [ ] : 0 Ulysse Uzytkownik : DK Strona :52

36 Projekt : Warszawa ul. Przytyk PRZEDZSZKOLE Plik :... ATURN_150W_SON-T+_Przedszkole.lpf Biezacy widok Konfiguracja (1) Ulysse Uzytkownik : DK Strona :52

37 Projekt : Warszawa ul. Przytyk PRZEDZSZKOLE Rezultaty siatek Plik :... ATURN_150W_SON-T+_Przedszkole.lpf Typ sredniej : Arytmetyczny (A) lub Wazony (W) Glówna siatka obliczeniowa (1) : Luminancja [cd/m2] Min : 0,74 cd/m2 Sred 1,37 cd/m2 Max : 2,33 cd/m2 Uo : 54 % Ug : 32 % 5,500 0,90 0,80 0,94 1,00 0,90 0,88 0,96 0,87 0,74 0,89 4,500 1,06 0,93 1,17 1,21 1,18 1,14 1,16 1,06 0,82 1,04 3,500 1,22 1,09 1,34 1,46 1,44 1,38 1,37 1,19 0,93 1,16 2,500 1,36 1,25 1,55 1,73 1,65 1,61 1,68 1,42 1,08 1,30 1,500 1,47 1,45 1,71 1,93 1,87 1,87 2,03 1,69 1,32 1,39 0,500 1,68 1,72 1,85 2,03 1,95 2,07 2,33 2,00 1,66 1,59 Y/X 1,100 3,300 5,500 7,700 9,900 12,100 14,300 16,500 18,700 20,900 Glówna siatka obliczeniowa (1) : Luminancja [cd/m2] [m] Glówna siatka obliczeniowa (1) : Luminancja [cd/m2] [m] Ulysse Uzytkownik : DK Strona :52

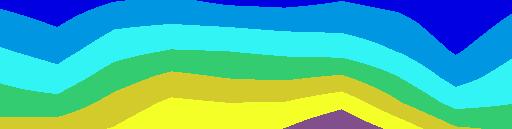

38 Projekt : Warszawa ul. Przytyk PRZEDZSZKOLE Plik :... ATURN_150W_SON-T+_Przedszkole.lpf Glówna siatka obliczeniowa (2) : Luminancja [cd/m2] Min : 0,76 cd/m2 Sred 1,46 cd/m2 Max : 2,48 cd/m2 Uo : 52 % Ug : 31 % 5,500 0,93 0,83 0,98 1,03 0,93 0,91 0,99 0,90 0,76 0,92 4,500 1,11 0,99 1,22 1,26 1,23 1,19 1,18 1,10 0,84 1,07 3,500 1,27 1,15 1,41 1,52 1,50 1,44 1,40 1,24 0,97 1,21 2,500 1,46 1,34 1,63 1,81 1,73 1,71 1,78 1,50 1,15 1,36 1,500 1,61 1,58 1,84 2,05 2,00 2,01 2,17 1,77 1,41 1,49 0,500 1,86 1,89 2,02 2,23 2,12 2,25 2,48 2,16 1,78 1,71 Y/X 1,100 3,300 5,500 7,700 9,900 12,100 14,300 16,500 18,700 20,900 Glówna siatka obliczeniowa (2) : Luminancja [cd/m2] [m] Glówna siatka obliczeniowa (2) : Luminancja [cd/m2] [m] Ulysse Uzytkownik : DK Strona :52

39 Projekt : Warszawa ul. Przytyk PRZEDZSZKOLE Plik :... ATURN_150W_SON-T+_Przedszkole.lpf Glówna siatka obliczeniowa (3) : Natezenie [lux] Min : 16,6 lux Sred 29,4 lux Max : 42,9 lux Uo : 56 % Ug : 39 % 5,250 22,4 16,6 19,4 21,4 20,2 20,2 21,4 19,4 16,6 22,5 3,750 27,6 20,4 27,4 28,7 27,6 27,6 28,7 27,4 20,5 27,6 2,250 32,8 26,5 35,6 37,6 32,6 32,6 37,6 35,6 26,5 32,8 0,750 37,2 37,2 42,9 41,3 33,5 33,5 41,3 42,9 37,2 37,2 Y/X 1,100 3,300 5,500 7,700 9,900 12,100 14,300 16,500 18,700 20,900 Glówna siatka obliczeniowa (3) : Natezenie [lux] [m] Glówna siatka obliczeniowa (3) : Natezenie [lux] [m] Ulysse Uzytkownik : DK Strona :52

40 Projekt : Warszawa ul. Przytyk PRZEDZSZKOLE Plik :... ATURN_150W_SON-T+_Przedszkole.lpf CHODNIK (6) : Natezenie [lux] Min : 2,0 lux Sred 3,1 lux Max : 5,0 lux Uo : 64 % Ug : 40 % 12,750 3,0 2,5 2,4 2,2 2,0 2,0 2,2 2,4 2,5 3,1 12,000 3,8 3,1 3,0 2,8 2,0 2,0 2,8 3,0 3,2 3,9 11,250 4,9 4,0 3,7 3,6 2,8 2,8 3,6 3,8 4,0 5,0 Y/X 1,100 3,300 5,500 7,700 9,900 12,100 14,300 16,500 18,700 20,900 CHODNIK (6) : Natezenie [lux] [m] CHODNIK (6) : Natezenie [lux] [m] Ulysse Uzytkownik : DK Strona :52

41 Projekt : Warszawa ul. Przytyk PRZEDZSZKOLE Plik :... ATURN_150W_SON-T+_Przedszkole.lpf PARKING Przedszkole (7) : Natezenie [lux] Min : 3,4 lux Sred 9,8 lux Max : 18,4 lux Uo : 35 % Ug : 19 % 10,725 5,7 4,7 4,4 4,2 3,4 3,4 4,2 4,4 4,7 5,8 9,600 7,9 6,9 6,3 6,1 5,2 5,2 6,1 6,3 6,9 7,9 8,475 10,5 9,7 9,2 8,6 7,8 7,8 8,6 9,2 9,7 10,6 7,350 14,0 12,5 13,1 12,3 11,4 11,4 12,3 13,1 12,5 14,0 6,225 18,4 14,5 16,5 17,1 15,5 15,5 17,1 16,5 14,5 18,4 Y/X 1,100 3,300 5,500 7,700 9,900 12,100 14,300 16,500 18,700 20,900 PARKING Przedszkole (7) : Natezenie [lux] [m] PARKING Przedszkole (7) : Natezenie [lux] [m] Ulysse Uzytkownik : DK Strona :52

42 Projekt : Warszawa ul. Przytyk PRZEDZSZKOLE Plik :... ATURN_150W_SON-T+_Przedszkole.lpf PARKING (8) : Natezenie [lux] Min : 12,8 lux Sred 30,5 lux Max : 45,5 lux Uo : 42 % Ug : 28 % -0,250 41,3 41,9 43,5 38,3 29,1 29,1 38,3 43,5 41,9 41,3-1,250 44,7 45,1 37,8 30,2 21,0 21,0 30,2 37,8 45,2 44,7-2,250 45,5 39,0 28,2 20,7 15,2 15,2 20,7 28,2 39,0 45,5-3,250 43,1 30,5 21,9 17,1 13,6 13,6 17,1 21,9 30,5 43,1-4,250 38,8 28,3 20,2 15,9 12,8 12,8 15,9 20,2 28,3 38,8 Y/X 1,100 3,300 5,500 7,700 9,900 12,100 14,300 16,500 18,700 20,900 PARKING (8) : Natezenie [lux] [m] PARKING (8) : Natezenie [lux] [m] Ulysse Uzytkownik : DK Strona :52

43 Projekt : Warszawa ul. Przytyk PRZEDZSZKOLE Informacje ogólne Szczególy konfiguracji Konfiguracja (1) Plik :... ATURN_150W_SON-T+_Przedszkole.lpf Aktywny Matryca Opis Strumie MF Oprawa SUPER SATURN 150W SON-T PIA PLUS 17,5 0,85 No Picture Szczególy Grup - Uklady Liniowy(a) Start Oprawa Geometria N X Y H Matryca Az Nach Rot QtyX S(X) Obrót Nachyle Przech. 1-22,000-4,500 8, ,0 0,0 0,0 7 22,000 0,000 0,000 0,000 Ulysse Uzytkownik : DK Strona :52
