OPIS TECHNICZNY DO PROJEKTU REMONTU SZPITALNEGO ODDZIAŁU RATUNKOWEGO DZIECI I MŁODZIEŻY

Transkrypt

1

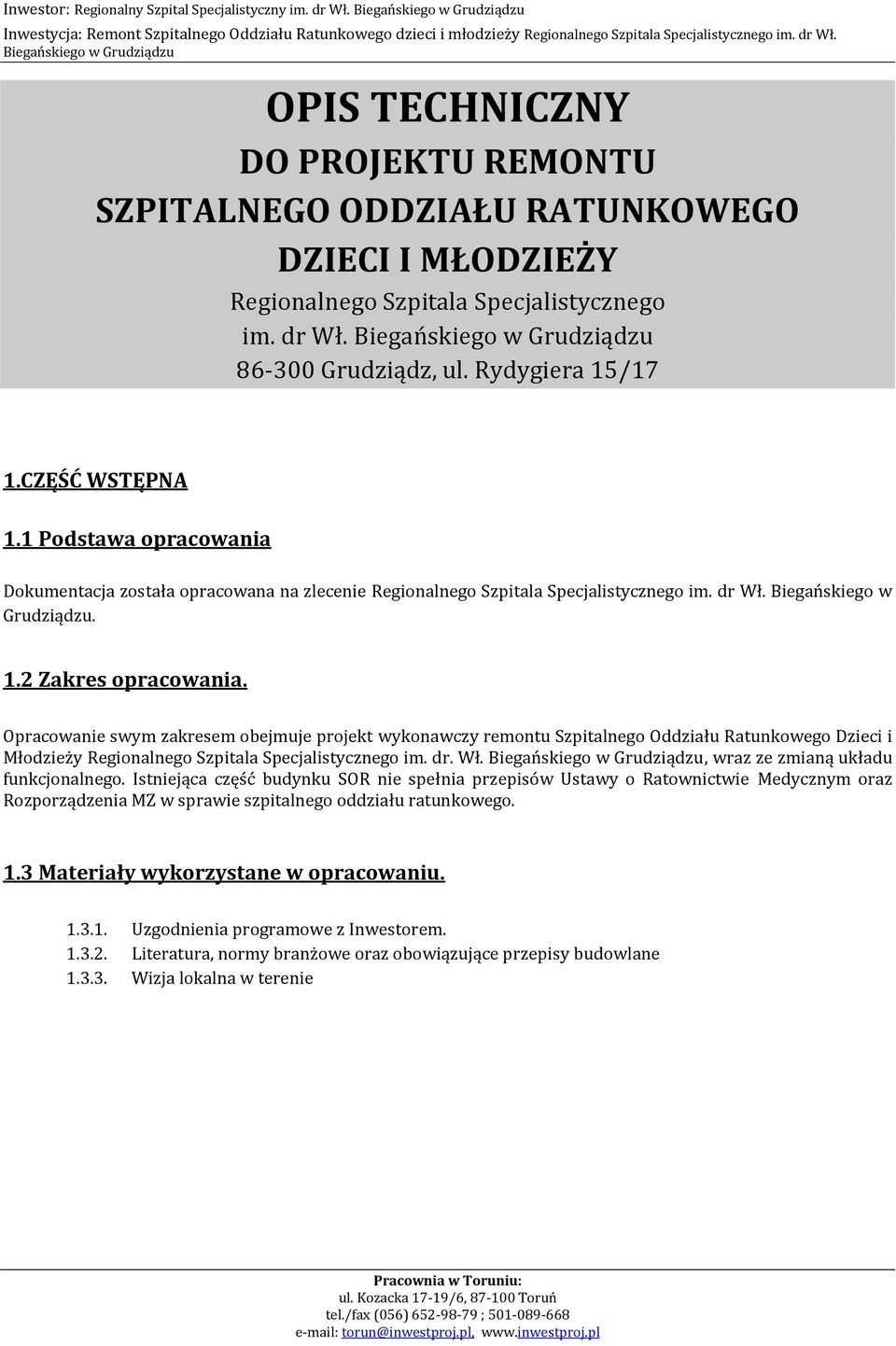

2 Inwestor: Regionalny Szpital Specjalistyczny im. dr Wł. OPIS TECHNICZNY DO PROJEKTU REMONTU SZPITALNEGO ODDZIAŁU RATUNKOWEGO DZIECI I MŁODZIEŻY Regionalnego Szpitala Specjalistycznego im. dr Wł Grudziądz, ul. Rydygiera 15/17 1.CZĘŚĆ WSTĘPNA 1.1 Podstawa opracowania Dokumentacja została opracowana na zlecenie Regionalnego Szpitala Specjalistycznego im. dr Wł. Biegańskiego w Grudziądzu. 1.2 Zakres opracowania. Opracowanie swym zakresem obejmuje projekt wykonawczy remontu Szpitalnego Oddziału Ratunkowego Dzieci i Młodzieży Regionalnego Szpitala Specjalistycznego im. dr. Wł., wraz ze zmianą układu funkcjonalnego. Istniejąca część budynku SOR nie spełnia przepisów Ustawy o Ratownictwie Medycznym oraz Rozporządzenia MZ w sprawie szpitalnego oddziału ratunkowego. 1.3 Materiały wykorzystane w opracowaniu Uzgodnienia programowe z Inwestorem Literatura, normy branżowe oraz obowiązujące przepisy budowlane Wizja lokalna w terenie

3 Inwestor: Regionalny Szpital Specjalistyczny im. dr Wł. 2. PROGRAM FUNKCJONALNY Projektowany oddział podzielony został na obszary : 1. Segregacji medycznej, rejestracji i przyjęć 2. Resuscytacyjno-zabiegowy i terapii natychmiastowej 3. Wstępnej intensywnej terapii 4. Obserwacyjno-konsultacyjny 5. Laboratoryjno-diagnostyczny 6. Zespołów ratownictwa medycznego 7. Administracyjno-gospodarczy W obszarze segregacji medycznej dokonywana jest wstępna ocena stanu pacjenta. W skład tego obszaru wchodzi: dyspozytornia, informacja medyczna, izolatka ze śluza i węzłem sanitarnym, pokój badan z łazienka przyjęć, łazienka dzieci i nps, komunikacja z poczekalnią. Część resuscytacyjno-zabiegowa i terapii natychmiastowej składa się z dwustanowiskowej sali resuscytacyjno zabiegowej oraz sali opatrunków gipsowych. Obszar intensywnej terapii służy to monitorowania i podtrzymywania funkcji życiowych pacjenta. W jego skład wchodzą: dwustanowiskowa sala intensywnej opieki medycznej z punktem obserwacji pielęgniarskiej oraz brudownik. Obszar obserwacyjno-konsultacyjny służy w głównej mierze do przeprowadzania wstępnych badań i konsultacji ale także do monitorowania funkcji życiowych pacjenta. W skład tego obszaru wchodzą pomieszczenia takie jak: sala obserwacyjna ( 2 stanowiska) z punktem pielęgniarskim, pokój konsultacyjny, pokoje badań lekarskich, gabinety zabiegowe oraz węzeł sanitarny pacjentów. Obszar laboratoryjno-diagnostyczny. Wszelkie badania laboratoryjne, diagnostyka obrazowa, badania usg, tomografia komputerowa wykonywane są na innych oddziałach szpitalnych. W skład obszaru administracyjno-gospodarczego wchodzą następujące pomieszczenia : socjalne personelu medycznego, pokój lekarza dyżurnego, pokój lekarzy, pokój kierownika SOR Przy podjeździe dla karetek zlokalizowano pomieszczenie do dekontaminacji, do którego przewożone są zwłoki tuż po stwierdzeniu zgonu. Po dwóch godzinach zwłoki te transportowane są do szpitalnego prosektorium. W piwnicy, w miejscu zamurowanej klatki schodowej zlokalizowano dwa pomieszczenia o funkcji technicznej. PARTER NUMER NAZWA POMIESZCZENIA RODZAJ POSADZKI POW W m POMIESZCZENIE DEKONTAMINACJI płytki ceramiczne 5, PRZEDSIONEK płytki ceramiczne 8,7 1.2 DYSPOZYTORNIA/INFORMACJA MED. płytki ceramiczne 46, WIATROŁAP płytki ceramiczne 4, PRZEDSIONEK płytki ceramiczne 4, ŚLUZA płytki ceramiczne 5, IZOLATKA wykładzina PCV 14, WĘZEŁ SANITARNY płytki ceramiczne 4, POKÓJ OBSERWACYJNY wykładzina PCV 42,6 1.9 POKÓJ KONSULTACYJNY wykładzina PCV 19,3

4 Inwestor: Regionalny Szpital Specjalistyczny im. dr Wł POKÓJ ZABIEGOWY wykładzina PCV 16, GABINET LEKARSKI wykładzina PCV 20, GABINET ZABIEGOWY wykładzina PCV 20, POKÓJ DLA RODZICÓW wykładzina PCV 13, GABINET BADAŃ LEKARSKICH wykładzina PCV 20, POKÓJ OCZEKIWAŃ wykładzina PCV 39, POKÓJ BADAŃ wykładzina PCV 20, WC RODZICÓW płytki ceramiczne 6, ŁAZIENKA PRZYJĘC płytki ceramiczne 9, MAGAZYN CZYSTY płytki ceramiczne 3, POMIESZCZENIE PORZĄDKOWE płytki ceramiczne 3, WC DZIECI +NPS płytki ceramiczne 7, WC PERSONELU płytki ceramiczne 4, WĘZEŁ SANITARNY płytki ceramiczne 3, POKÓJ PIELĘGNIAREK płytki ceramiczne 20, POKÓJ BADAŃ wykładzina PCV 19, POKÓJ LEKARZY wykładzina PCV 16, WĘZEŁ SANITARNY wykładzina PCV 3, PRACOWNIA URODYNAMICZNA wykładzina PCV 15, WĘZEŁ SANITARNY płytki ceramiczne 3, WĘZEŁ SANITARNY płytki ceramiczne 4, POKÓJ LEKARZA DYŻURNEGO wykładzina PCV 15, POKÓJ LEKARZY wykładzina PCV 18, WĘZEŁ SANITARNY płytki ceramiczne 3, POKÓJ ZABIEGOWY/GIPSOWNIA wykładzina PCV 20, SALA INTENSYWNEJ OPIEKI MEDYCZNEJ wykładzina PCV 37, BRUDOWNIK wykładzina PCV 3, SALA RESUSCYTACYJNO-ZABIEGOWA wykładzina PCV 39, KOMUNIKACJA płytki ceramiczne 240, KLATKA SCHODOWA płytki ceramiczne 21,17 SUMA 830,25 PIWNICA NR NAZWA POMIESZCZENIA RODZAJ POSADZKI POW.w m² 0.1 POMIESZCZENIE TECHNICZNE płytki ceramiczne 13, POMIESZCZENIE TECHNICZNE płytki ceramiczne 13, KOMUNIKACJA płytki ceramiczne 12,13 RAZEM 38,97

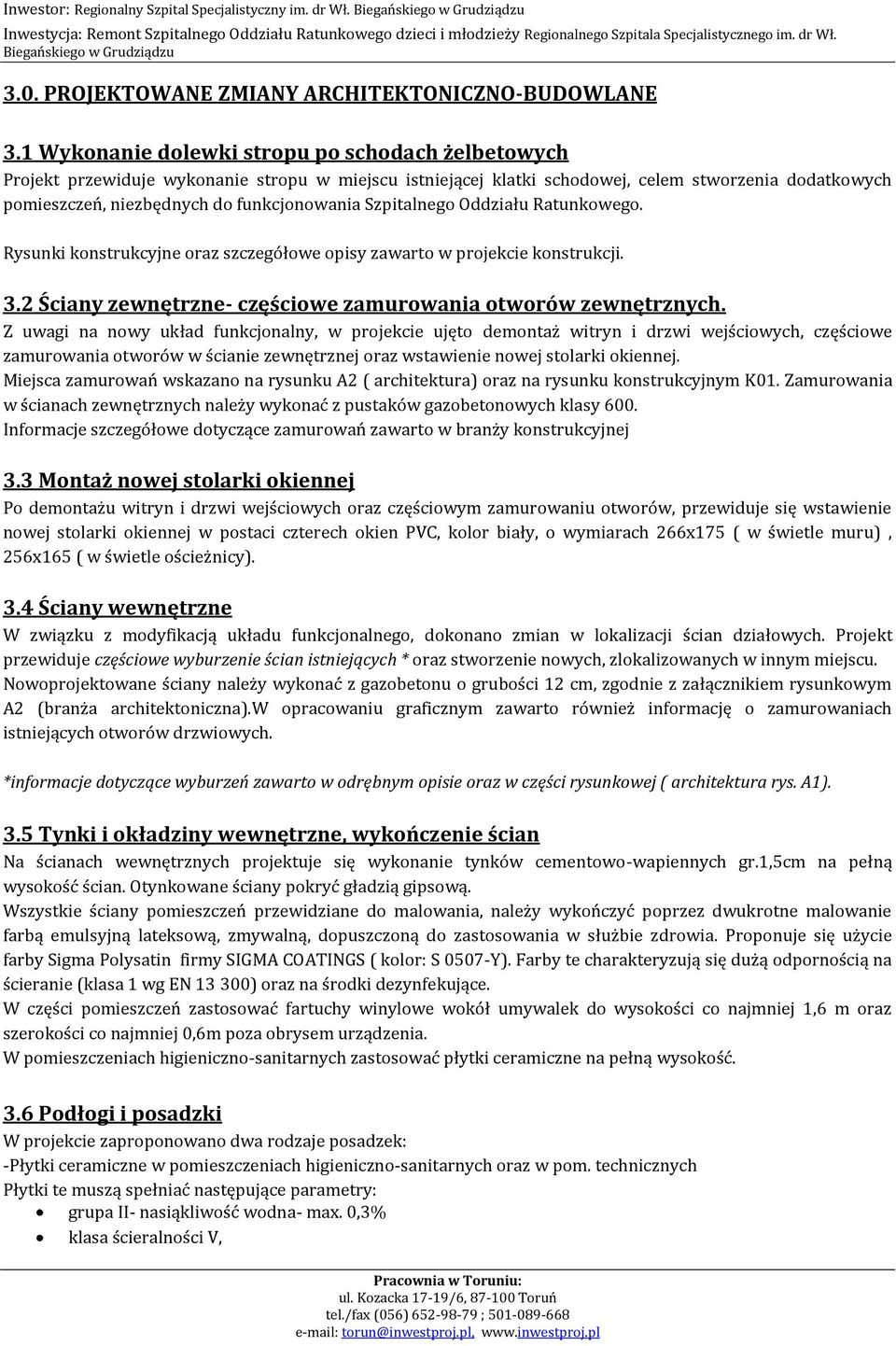

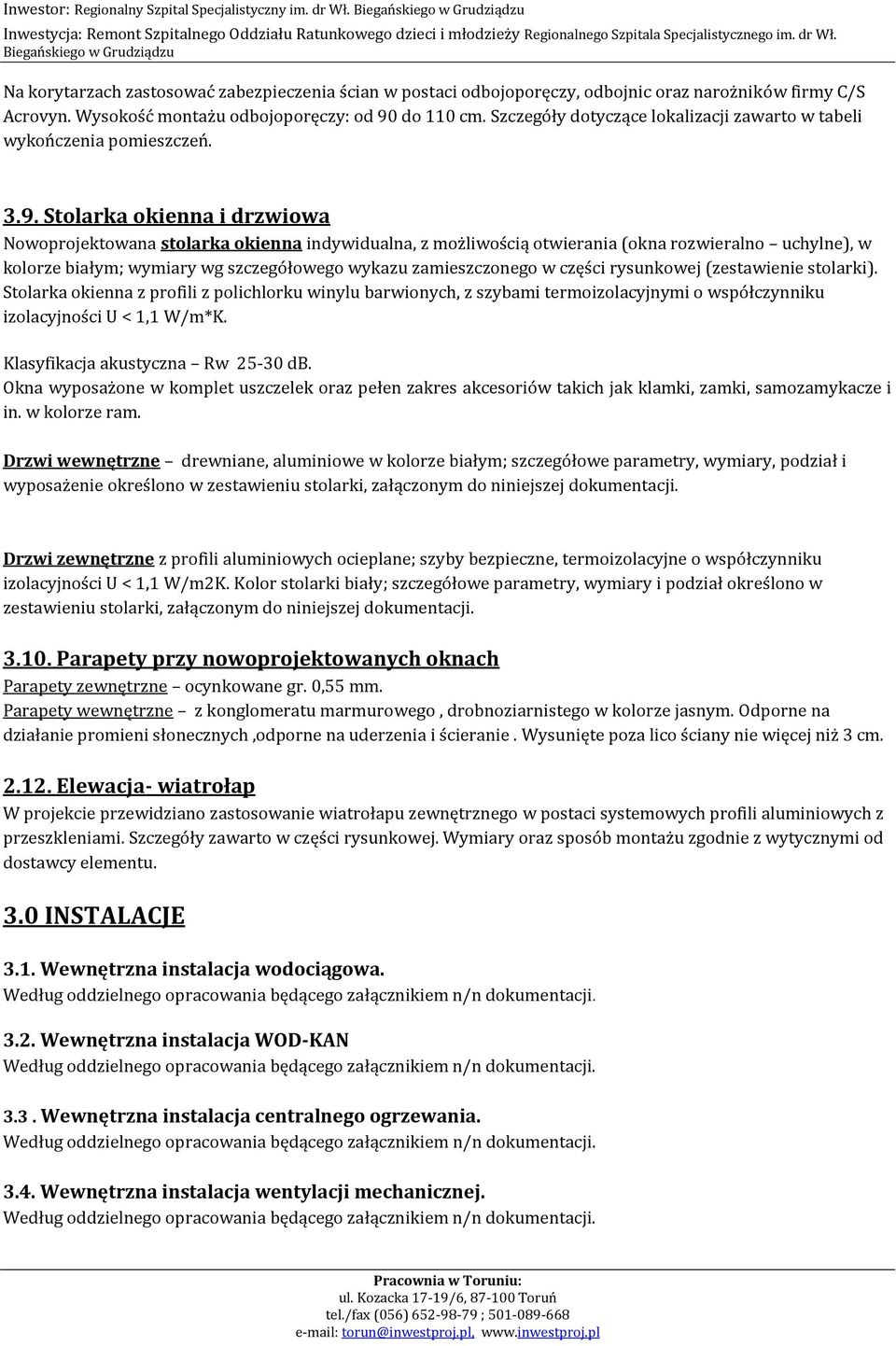

5 Inwestor: Regionalny Szpital Specjalistyczny im. dr Wł PROJEKTOWANE ZMIANY ARCHITEKTONICZNO-BUDOWLANE 3.1 Wykonanie dolewki stropu po schodach żelbetowych Projekt przewiduje wykonanie stropu w miejscu istniejącej klatki schodowej, celem stworzenia dodatkowych pomieszczeń, niezbędnych do funkcjonowania Szpitalnego Oddziału Ratunkowego. Rysunki konstrukcyjne oraz szczegółowe opisy zawarto w projekcie konstrukcji. 3.2 Ściany zewnętrzne- częściowe zamurowania otworów zewnętrznych. Z uwagi na nowy układ funkcjonalny, w projekcie ujęto demontaż witryn i drzwi wejściowych, częściowe zamurowania otworów w ścianie zewnętrznej oraz wstawienie nowej stolarki okiennej. Miejsca zamurowań wskazano na rysunku A2 ( architektura) oraz na rysunku konstrukcyjnym K01. Zamurowania w ścianach zewnętrznych należy wykonać z pustaków gazobetonowych klasy 600. Informacje szczegółowe dotyczące zamurowań zawarto w branży konstrukcyjnej 3.3 Montaż nowej stolarki okiennej Po demontażu witryn i drzwi wejściowych oraz częściowym zamurowaniu otworów, przewiduje się wstawienie nowej stolarki okiennej w postaci czterech okien PVC, kolor biały, o wymiarach 266x175 ( w świetle muru), 256x165 ( w świetle ościeżnicy). 3.4 Ściany wewnętrzne W związku z modyfikacją układu funkcjonalnego, dokonano zmian w lokalizacji ścian działowych. Projekt przewiduje częściowe wyburzenie ścian istniejących * oraz stworzenie nowych, zlokalizowanych w innym miejscu. Nowoprojektowane ściany należy wykonać z gazobetonu o grubości 12 cm, zgodnie z załącznikiem rysunkowym A2 (branża architektoniczna).w opracowaniu graficznym zawarto również informację o zamurowaniach istniejących otworów drzwiowych. *informacje dotyczące wyburzeń zawarto w odrębnym opisie oraz w części rysunkowej ( architektura rys. A1). 3.5 Tynki i okładziny wewnętrzne, wykończenie ścian Na ścianach wewnętrznych projektuje się wykonanie tynków cementowo-wapiennych gr.1,5cm na pełną wysokość ścian. Otynkowane ściany pokryć gładzią gipsową. Wszystkie ściany pomieszczeń przewidziane do malowania, należy wykończyć poprzez dwukrotne malowanie farbą emulsyjną lateksową, zmywalną, dopuszczoną do zastosowania w służbie zdrowia. Proponuje się użycie farby Sigma Polysatin firmy SIGMA COATINGS ( kolor: S 0507-Y). Farby te charakteryzują się dużą odpornością na ścieranie (klasa 1 wg EN ) oraz na środki dezynfekujące. W części pomieszczeń zastosować fartuchy winylowe wokół umywalek do wysokości co najmniej 1,6 m oraz szerokości co najmniej 0,6m poza obrysem urządzenia. W pomieszczeniach higieniczno-sanitarnych zastosować płytki ceramiczne na pełną wysokość. 3.6 Podłogi i posadzki W projekcie zaproponowano dwa rodzaje posadzek: -Płytki ceramiczne w pomieszczeniach higieniczno-sanitarnych oraz w pom. technicznych Płytki te muszą spełniać następujące parametry: grupa II- nasiąkliwość wodna- max. 0,3% klasa ścieralności V,

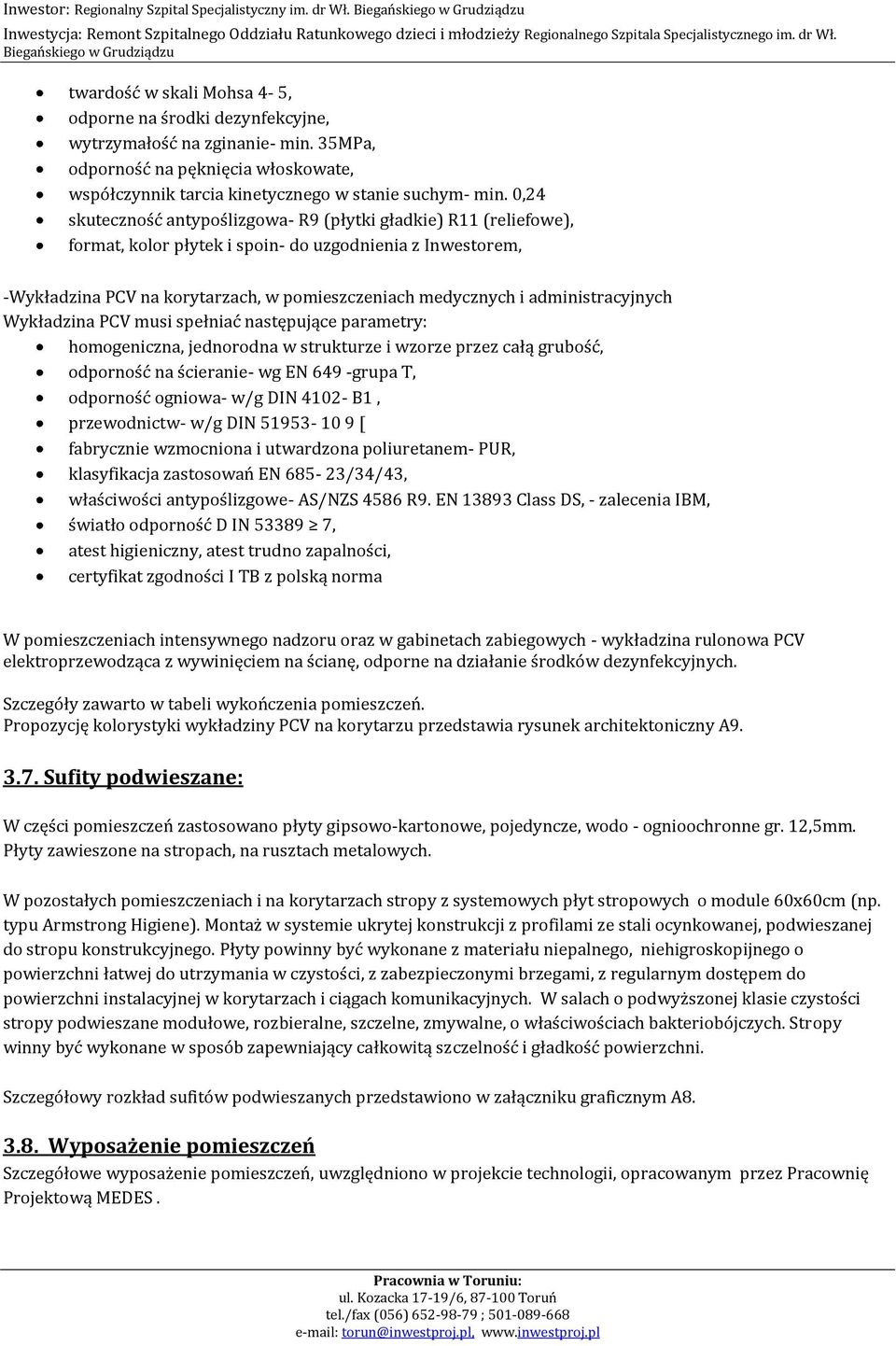

6 Inwestor: Regionalny Szpital Specjalistyczny im. dr Wł. twardość w skali Mohsa 4-5, odporne na środki dezynfekcyjne, wytrzymałość na zginanie- min. 35MPa, odporność na pęknięcia włoskowate, współczynnik tarcia kinetycznego w stanie suchym- min. 0,24 skuteczność antypoślizgowa- R9 (płytki gładkie) R11 (reliefowe), format, kolor płytek i spoin- do uzgodnienia z Inwestorem, -Wykładzina PCV na korytarzach, w pomieszczeniach medycznych i administracyjnych Wykładzina PCV musi spełniać następujące parametry: homogeniczna, jednorodna w strukturze i wzorze przez całą grubość, odporność na ścieranie- wg EN 649 -grupa T, odporność ogniowa- w/g DIN B1, przewodnictw- w/g DIN [ fabrycznie wzmocniona i utwardzona poliuretanem- PUR, klasyfikacja zastosowań EN /34/43, właściwości antypoślizgowe- AS/NZS 4586 R9. EN Class DS, - zalecenia IBM, światło odporność D IN , atest higieniczny, atest trudno zapalności, certyfikat zgodności I TB z polską norma W pomieszczeniach intensywnego nadzoru oraz w gabinetach zabiegowych - wykładzina rulonowa PCV elektroprzewodząca z wywinięciem na ścianę, odporne na działanie środków dezynfekcyjnych. Szczegóły zawarto w tabeli wykończenia pomieszczeń. Propozycję kolorystyki wykładziny PCV na korytarzu przedstawia rysunek architektoniczny A Sufity podwieszane: W części pomieszczeń zastosowano płyty gipsowo-kartonowe, pojedyncze, wodo - ognioochronne gr. 12,5mm. Płyty zawieszone na stropach, na rusztach metalowych. W pozostałych pomieszczeniach i na korytarzach stropy z systemowych płyt stropowych o module 60x60cm (np. typu Armstrong Higiene). Montaż w systemie ukrytej konstrukcji z profilami ze stali ocynkowanej, podwieszanej do stropu konstrukcyjnego. Płyty powinny być wykonane z materiału niepalnego, niehigroskopijnego o powierzchni łatwej do utrzymania w czystości, z zabezpieczonymi brzegami, z regularnym dostępem do powierzchni instalacyjnej w korytarzach i ciągach komunikacyjnych. W salach o podwyższonej klasie czystości stropy podwieszane modułowe, rozbieralne, szczelne, zmywalne, o właściwościach bakteriobójczych. Stropy winny być wykonane w sposób zapewniający całkowitą szczelność i gładkość powierzchni. Szczegółowy rozkład sufitów podwieszanych przedstawiono w załączniku graficznym A Wyposażenie pomieszczeń Szczegółowe wyposażenie pomieszczeń, uwzględniono w projekcie technologii, opracowanym przez Pracownię Projektową MEDES.

7 Inwestor: Regionalny Szpital Specjalistyczny im. dr Wł. Na korytarzach zastosować zabezpieczenia ścian w postaci odbojoporęczy, odbojnic oraz narożników firmy C/S Acrovyn. Wysokość montażu odbojoporęczy: od 90 do 110 cm. Szczegóły dotyczące lokalizacji zawarto w tabeli wykończenia pomieszczeń Stolarka okienna i drzwiowa Nowoprojektowana stolarka okienna indywidualna, z możliwością otwierania (okna rozwieralno uchylne), w kolorze białym; wymiary wg szczegółowego wykazu zamieszczonego w części rysunkowej (zestawienie stolarki). Stolarka okienna z profili z polichlorku winylu barwionych, z szybami termoizolacyjnymi o współczynniku izolacyjności U < 1,1 W/m*K. Klasyfikacja akustyczna Rw db. Okna wyposażone w komplet uszczelek oraz pełen zakres akcesoriów takich jak klamki, zamki, samozamykacze i in. w kolorze ram. Drzwi wewnętrzne drewniane, aluminiowe w kolorze białym; szczegółowe parametry, wymiary, podział i wyposażenie określono w zestawieniu stolarki, załączonym do niniejszej dokumentacji. Drzwi zewnętrzne z profili aluminiowych ocieplane; szyby bezpieczne, termoizolacyjne o współczynniku izolacyjności U < 1,1 W/m2K. Kolor stolarki biały; szczegółowe parametry, wymiary i podział określono w zestawieniu stolarki, załączonym do niniejszej dokumentacji Parapety przy nowoprojektowanych oknach Parapety zewnętrzne ocynkowane gr. 0,55 mm. Parapety wewnętrzne z konglomeratu marmurowego, drobnoziarnistego w kolorze jasnym. Odporne na działanie promieni słonecznych,odporne na uderzenia i ścieranie. Wysunięte poza lico ściany nie więcej niż 3 cm Elewacja- wiatrołap W projekcie przewidziano zastosowanie wiatrołapu zewnętrznego w postaci systemowych profili aluminiowych z przeszkleniami. Szczegóły zawarto w części rysunkowej. Wymiary oraz sposób montażu zgodnie z wytycznymi od dostawcy elementu. 3.0 INSTALACJE 3.1. Wewnętrzna instalacja wodociągowa Wewnętrzna instalacja WOD-KAN 3.3. Wewnętrzna instalacja centralnego ogrzewania Wewnętrzna instalacja wentylacji mechanicznej.

8 Inwestor: Regionalny Szpital Specjalistyczny im. dr Wł Wewnętrzna instalacja elektryczna Wewnętrzna instalacja teletechniczna UWAGI REALIZACYJNE 1. Całość prac należy wykonywać zachowując dużą ostrożność i warunki b. h. p. 2. Materiały budowlane powinny odpowiadać odpowiednim normom budowlanym. 3. Roboty budowlane należy wykonać zgodnie z zasadami sztuki budowlanej, zgodnie z obowiązującymi normami i przepisami, pod nadzorem osób posiadających odpowiednie uprawnienia. 4. Urządzenia, powinny posiadać odpowiednie certyfikaty PZH. 5. Wykonawca przed rozpoczęciem robót budowlanych zobowiązany jest zapoznać się z treścią kompletnej dokumentacji wykonawczej - dotyczącej budowy apteki szpitalnej Regionalnego Szpitala Specjalistycznego im. dr. Wł. 6. Wszystkie projekty branżowe należy rozpatrywać łącznie. 7. Wykonawca zobowiązany jest do zapoznania się ze wszystkimi rozwiązaniami konstrukcyjnymi, szczegółami i detalami niezbędnymi do bezpiecznego i prawidłowego wznoszenia budowli. Projektant.: mgr inż. arch. Agata Sadkowska Opracowanie: Koordynator projektu: mgr inż. arch. Weronika Kwiatkowska Monika Mylke Bartłomiej Zawal Toruń, KWIECIEŃ 2011

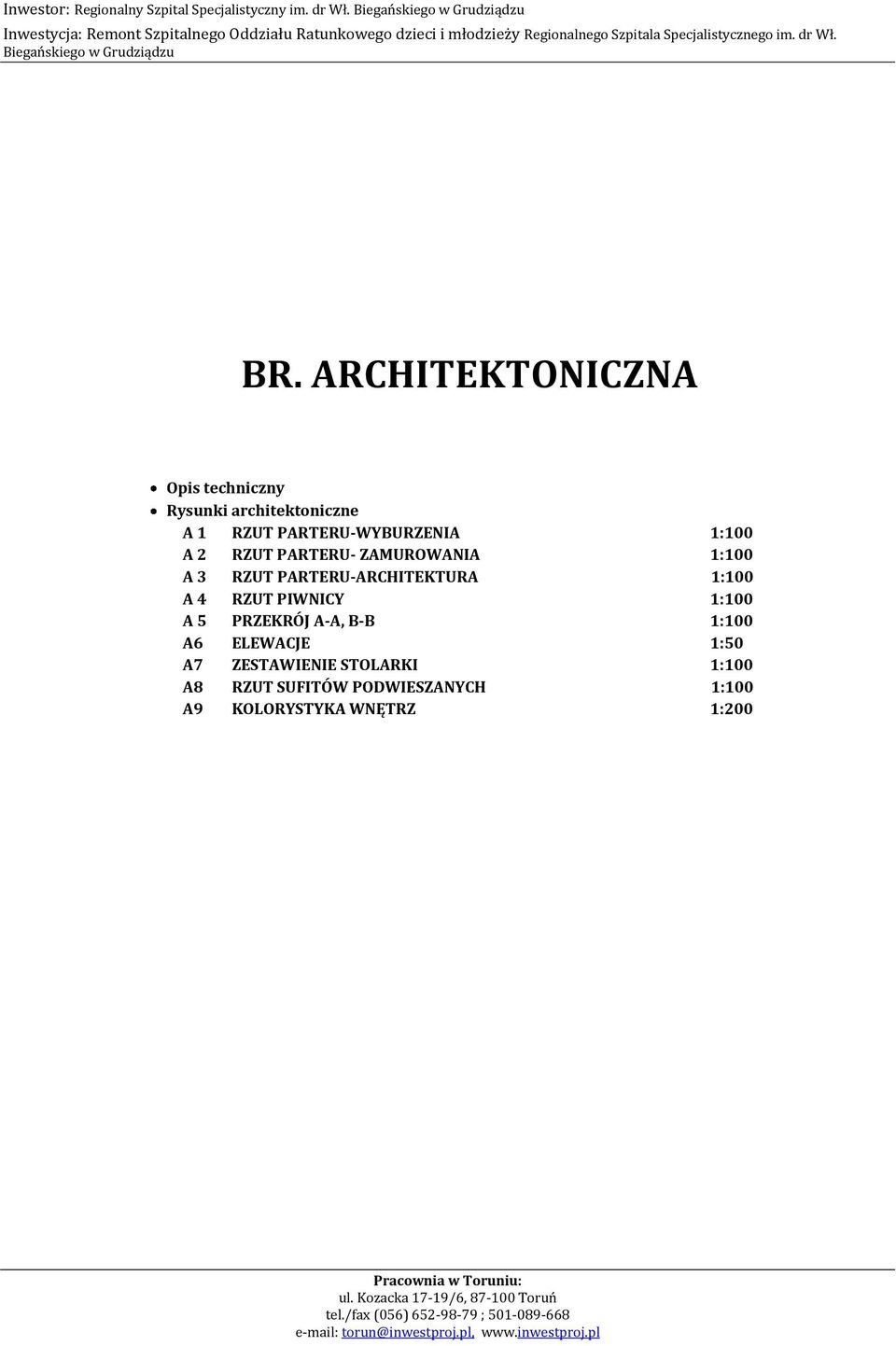

9 Inwestor: Regionalny Szpital Specjalistyczny im. dr Wł. BR. ARCHITEKTONICZNA Opis techniczny Rysunki architektoniczne A 1 RZUT PARTERU-WYBURZENIA 1:100 A 2 RZUT PARTERU- ZAMUROWANIA 1:100 A 3 RZUT PARTERU-ARCHITEKTURA 1:100 A 4 RZUT PIWNICY 1:100 A 5 PRZEKRÓJ A-A, B-B 1:100 A6 ELEWACJE 1:50 A7 ZESTAWIENIE STOLARKI 1:100 A8 RZUT SUFITÓW PODWIESZANYCH 1:100 A9 KOLORYSTYKA WNĘTRZ 1:200
