1 2 Temat: Inwestor: Projekt: Docieplenie ścian Gmachu Głównego i Pawilonów Dydaktycznych Politechniki Warszawskiej Filia w Płocku działka nr ewid. 221/20, 221/9 Politechnika Warszawska Filia w Płocku Projekt budowlany docieplenia ścian budynku Spis zawartości: 1. Opis techniczny do projektu architektoniczno budowlanego (str.4-8) 2. Wytyczne wykonania ocieplenia (str.9-14) 2. Charakterystyka energetyczna budynku (str.15) 3. Informacja dotycząca bezpieczeństwa i ochrony zdrowia (str.16-18) 4. Zezwolenie z Miejskiego zarządu Dróg (str.19-20) 5. Oświadczenia projektantów o sporządzeniu projektu zgodnie z obowiązującymi przepisami i normami (str.21-22) 6. Zaświadczenia projektantów o przynależności do Mazowieckiej Okręgowej Izby Architektów RP i do Mazowieckiej Okręgowej Izby Inżynierów Budownictwa (str.23-24) 7. Stwierdzenie przygotowania zawodowego projektantów (str.25-26) Część rysunkowa: 1A- I. Plan sytuacyjny (str.27) 1A- II. Plan sytuacyjny (str.28) 1A- III. Plan sytuacyjny (str.29) 2. Elewacja w osi A-A - kolorystyka (str.30) 2A. Elewacja w osi A-A - dobór kolorów (str.31) 3. Elewacja w osi VIII, IX, X, XI - kolorystyka (str.32) 3A. Elewacja w osi VIII, IX, X, XI - dobór kolorów (str.33) 4. Elewacja w osi I, II - kolorystyka (str.34) 4A. Elewacja w osi I, II - dobór kolorów (str.35) 5. Elewacja w osi I - kolorystyka (str.36) 5A. Elewacja w osi I - dobór kolorów (str.37) 6. Elewacja w osi H-H - kolorystyka (str.38) 6A. Elewacja w osi H-H - dobór kolorów (str.39) 7. Elewacja w osi G-G - kolorystyka (str.40) 2/8

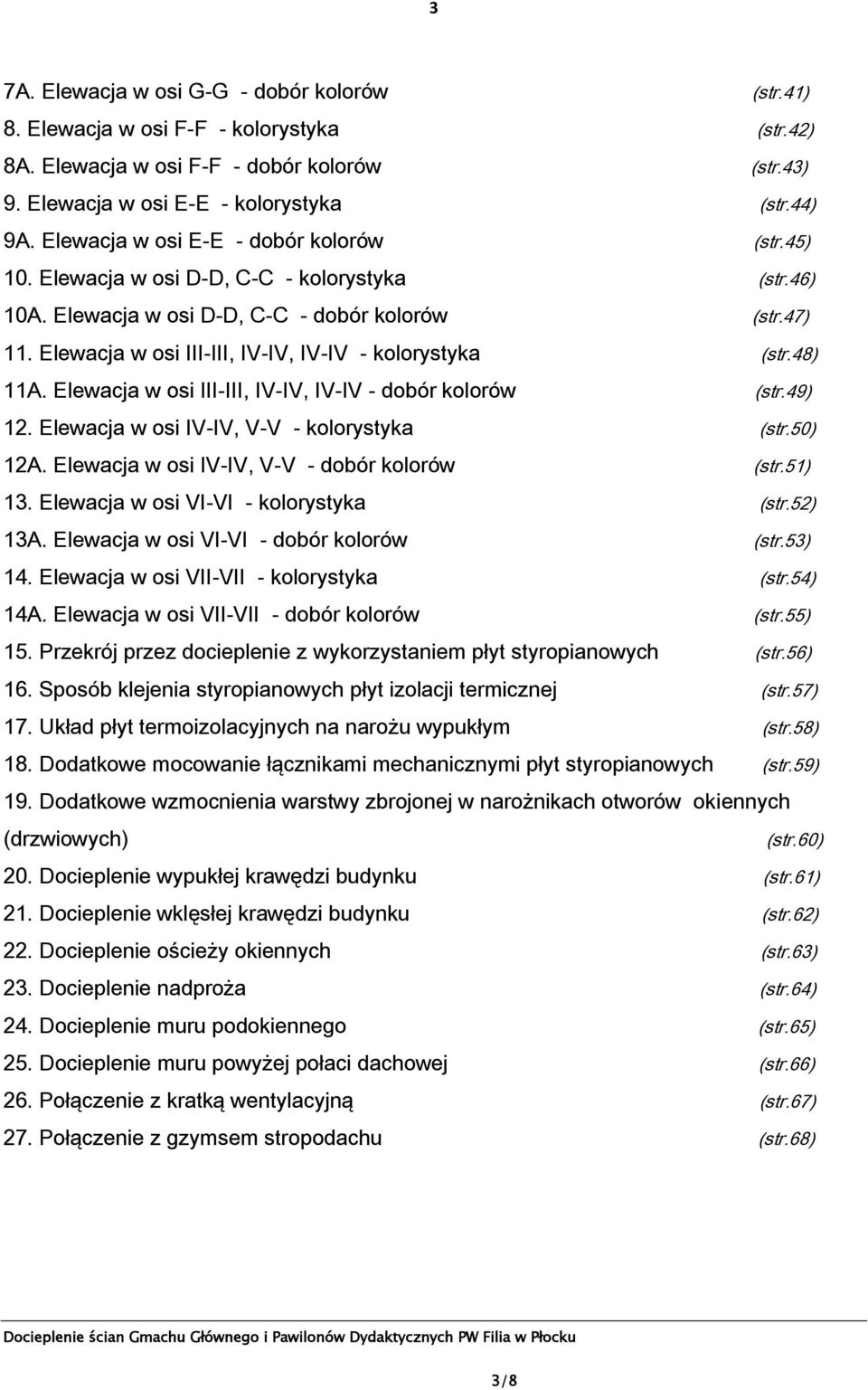

2 3 7A. Elewacja w osi G-G - dobór kolorów (str.41) 8. Elewacja w osi F-F - kolorystyka (str.42) 8A. Elewacja w osi F-F - dobór kolorów (str.43) 9. Elewacja w osi E-E - kolorystyka (str.44) 9A. Elewacja w osi E-E - dobór kolorów (str.45) 10. Elewacja w osi D-D, C-C - kolorystyka (str.46) 10A. Elewacja w osi D-D, C-C - dobór kolorów (str.47) 11. Elewacja w osi III-III, IV-IV, IV-IV - kolorystyka (str.48) 11A. Elewacja w osi III-III, IV-IV, IV-IV - dobór kolorów (str.49) 12. Elewacja w osi IV-IV, V-V - kolorystyka (str.50) 12A. Elewacja w osi IV-IV, V-V - dobór kolorów (str.51) 13. Elewacja w osi VI-VI - kolorystyka (str.52) 13A. Elewacja w osi VI-VI - dobór kolorów (str.53) 14. Elewacja w osi VII-VII - kolorystyka (str.54) 14A. Elewacja w osi VII-VII - dobór kolorów (str.55) 15. Przekrój przez docieplenie z wykorzystaniem płyt styropianowych (str.56) 16. Sposób klejenia styropianowych płyt izolacji termicznej (str.57) 17. Układ płyt termoizolacyjnych na narożu wypukłym (str.58) 18. Dodatkowe mocowanie łącznikami mechanicznymi płyt styropianowych (str.59) 19. Dodatkowe wzmocnienia warstwy zbrojonej w narożnikach otworów okiennych (drzwiowych) (str.60) 20. Docieplenie wypukłej krawędzi budynku (str.61) 21. Docieplenie wklęsłej krawędzi budynku (str.62) 22. Docieplenie ościeży okiennych (str.63) 23. Docieplenie nadproża (str.64) 24. Docieplenie muru podokiennego (str.65) 25. Docieplenie muru powyżej połaci dachowej (str.66) 26. Połączenie z kratką wentylacyjną (str.67) 27. Połączenie z gzymsem stropodachu (str.68) 3/8

3 4 Temat: Inwestor: Projekt: Docieplenie ścian Gmachu Głównego i Pawilonów Dydaktycznych Politechniki Warszawskiej Filia w Płocku działka nr ewid. 221/20, 221/9 Politechnika Warszawska Filia w Płocku Projekt budowlany docieplenia ścian budynku Opis techniczny do projektu architektoniczno - budowlanego 1. Podstawa opracowania - zlecenie Inwestora - dokumentacja techniczn budynku - audyt energetyczny budynku - ekspertyza techniczna stanu ochrony przeciwpożarowej dla budynku - wytyczne branżowe i technologiczne, polskie normy - wizja lokalna w terenie i własne pomiary uzupełniające budynku - koncepcje kolorystyki uzgodnione z inwestorem - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. 2. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany, polegający na dociepleniu ścian Gmachu Głównego I Pawilonów Dydaktycznych Politechniki Warszawskiej Filia w Płocku przy ul. Łukasiewicza 17. Opracowanie dotyczy tych ścian budynku, które do tej pory nie zostały ocieplone, zgodnie z rysunkiem nr 1A-III. Elewacja frontowa Gmachu Głównego od strony ul. Łukasiewicza została ocieplona w roku 2014, zgodnie z pozwoleniem na budowę nr 402/2014 był to I etap prac termomodernizacyjnych, wskazanych w audycie energetycznym. Poniższe opracowanie zawiera: docieplenie pozostałych ścian zewnętrznych Gmachu Głównego i Pawilonów Dydaktycznych kolorystykę budynku (zgodną z istniejącą kolorystyką) 3. Charakterystyka istniejącego obiektu Istniejący obiekt to budynek użyteczności publicznej Gmach Główny Politechniki Warszawskiej Filia w Płocku na działce o nr ewid. 221/20, 221/9. Budynek wybudowany w 4/8

4 5 technologii szkieletowej z wypełnieniem murem z cegły. Główna konstrukcja nośna składa się z żelbetowych ram usztywnionych płytowymi tarczami i płytami stropowymi. Komunikację pionową umożliwiają klatki schodowe. Przedmiotowy budynek główny posiada 4 kondygnacje nadziemne. Ściany zewnętrzne nadziemia podłużne murowane grubości 24cm, szczytowe murowane grubości 36cm. Konstrukcja stropodachu wentylowana, z prefabrykowanych płyt kanałowych. Okna w budynku PCV i aluminiowe w dobrym stanie technicznym. Wartość współczynnika przenikania ciepła dla okien z PCV oceniony został w audycie energetycznym na U=1,7 W/m 2 K, zaś dla aluminiowych na U=2,20 W/m 2 K. 4. Docieplenie ścian budynku Aby poprawić izolacyjność przegród zewnętrznych budynku, należy docieplić nieocieplone ściany zewnętrzne budynku. Opracowanie dotyczy zarówno ścian budynku głównego Gmachu Głównego, jak i Pawilonów Dydaktycznych. Proponuje się ocieplenie ścian zewnętrznych metodą lekką mokrą. Docieplić istniejące ściany budynku od zewnątrz warstwą izolacji termicznej: styropian ekspandowany samogasnący PSE FS15 o λ=0,040w/mk grub.13cm. Płyty styropianu o wymiarach nie większych niż 600 x 1200 mm. Ocieplenie należy doprowadzić do krawędzi ścian parteru nad cokołem, a odrębnie docieplić cokół budynku. Cokół budynku docieplić warstwą twardego styropianu ekstrudowanego samogasnącego XPS FS25 o λ=0,032w/mk grub.10cm. Na fragmencie ściany - elewacji wejściowej w osi A-A, ze względu na wymogi przeciwpożarowe na podstawie ekspertyzy technicznej stanu ochrony przeciwpożarowej, należy zastosować do docieplenia warstwę izolacji termicznej: wełnę mineralną. Fragment docieplony wełną mineralną znajduje się miejscu podziału dwóch stref pożarowych (przy dylatacji budynku przy stołówce). Zakres docieplenia wełną mineralną to pas szerokości 2m na całej wysokości budynku wg rys. 2A. Współczynnik przenikania ciepła ścian po dociepleniu U = 0, 193W/m 2 K. 4.1.Listwa startowa Zanim przystąpi się do właściwych robót ociepleniowych należy bardzo dokładnie wyznaczyć dolny i górny poziom izolacji termicznej ze styropianu - jest to linia pokrywająca 5/8

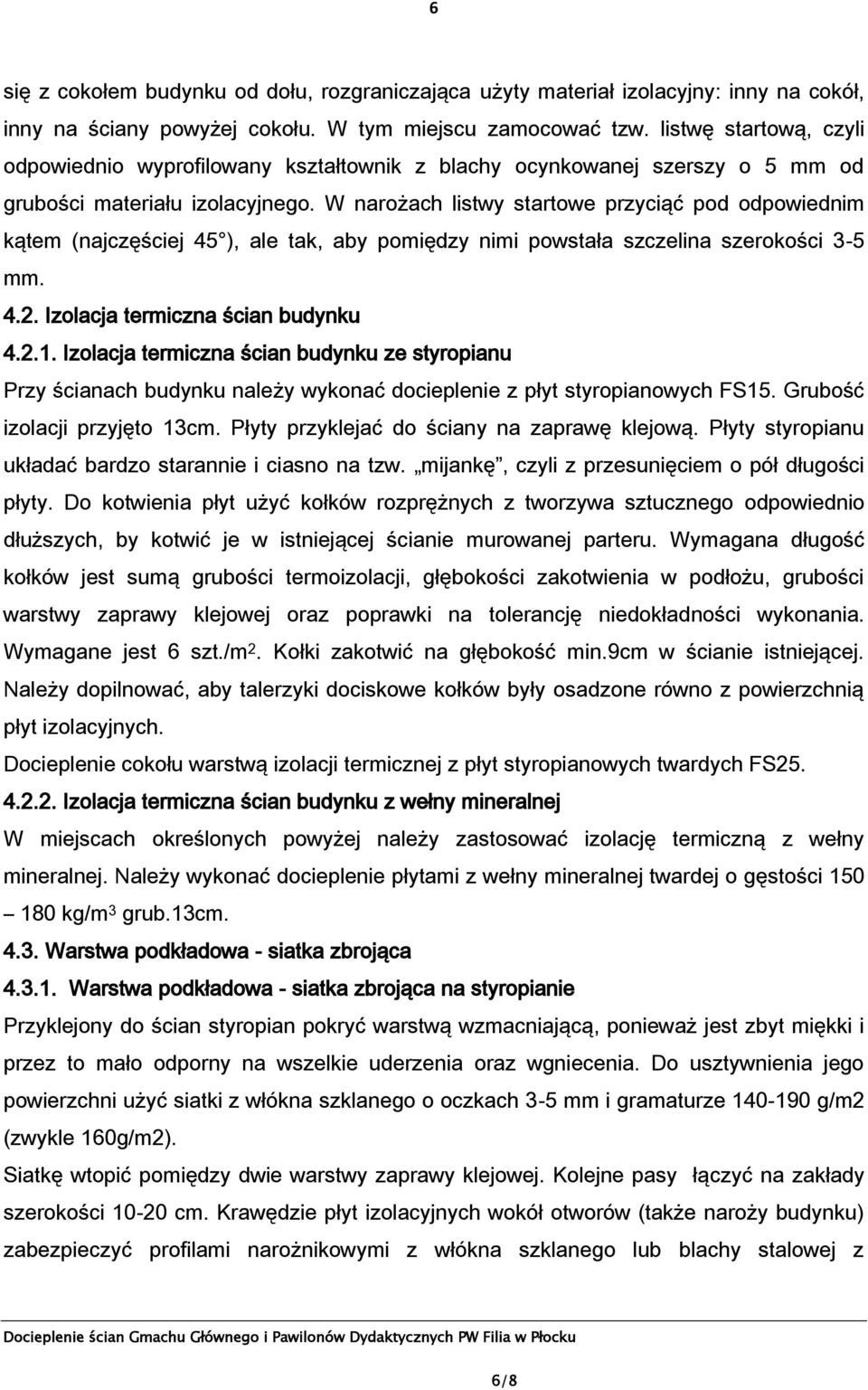

5 6 się z cokołem budynku od dołu, rozgraniczająca użyty materiał izolacyjny: inny na cokół, inny na ściany powyżej cokołu. W tym miejscu zamocować tzw. listwę startową, czyli odpowiednio wyprofilowany kształtownik z blachy ocynkowanej szerszy o 5 mm od grubości materiału izolacyjnego. W narożach listwy startowe przyciąć pod odpowiednim kątem (najczęściej 45 ), ale tak, aby pomiędzy nimi powstała szczelina szerokości 3-5 mm Izolacja termiczna ścian budynku Izolacja termiczna ścian budynku ze styropianu Przy ścianach budynku należy wykonać docieplenie z płyt styropianowych FS15. Grubość izolacji przyjęto 13cm. Płyty przyklejać do ściany na zaprawę klejową. Płyty styropianu układać bardzo starannie i ciasno na tzw. mijankę, czyli z przesunięciem o pół długości płyty. Do kotwienia płyt użyć kołków rozprężnych z tworzywa sztucznego odpowiednio dłuższych, by kotwić je w istniejącej ścianie murowanej parteru. Wymagana długość kołków jest sumą grubości termoizolacji, głębokości zakotwienia w podłożu, grubości warstwy zaprawy klejowej oraz poprawki na tolerancję niedokładności wykonania. Wymagane jest 6 szt./m 2. Kołki zakotwić na głębokość min.9cm w ścianie istniejącej. Należy dopilnować, aby talerzyki dociskowe kołków były osadzone równo z powierzchnią płyt izolacyjnych. Docieplenie cokołu warstwą izolacji termicznej z płyt styropianowych twardych FS Izolacja termiczna ścian budynku z wełny mineralnej W miejscach określonych powyżej należy zastosować izolację termiczną z wełny mineralnej. Należy wykonać docieplenie płytami z wełny mineralnej twardej o gęstości kg/m 3 grub.13cm Warstwa podkładowa - siatka zbrojąca Warstwa podkładowa - siatka zbrojąca na styropianie Przyklejony do ścian styropian pokryć warstwą wzmacniającą, ponieważ jest zbyt miękki i przez to mało odporny na wszelkie uderzenia oraz wgniecenia. Do usztywnienia jego powierzchni użyć siatki z włókna szklanego o oczkach 3-5 mm i gramaturze g/m2 (zwykle 160g/m2). Siatkę wtopić pomiędzy dwie warstwy zaprawy klejowej. Kolejne pasy łączyć na zakłady szerokości cm. Krawędzie płyt izolacyjnych wokół otworów (także naroży budynku) zabezpieczyć profilami narożnikowymi z włókna szklanego lub blachy stalowej z 6/8

6 7 zamocowaną siatką. Wszystkie dodatkowe warstwy siatki lub profile każdorazowo wtapiać pomiędzy dwie warstwy zaprawy klejowej Warstwa podkładowa - siatka zbrojąca na wełnie mineralnej Na warstwie wełny mineralnej wykonać warstwę podkładową zbrojoną siatka z włókna szklanego j.w. wtopiona w warstwę kleju. Kolejne pasy siatki zbrojącej, ułożone z zakładem, wtapia się pomiędzy dwie warstwy świeżej zaprawy klejącej. Sumaryczna grubość warstwy zbrojonej powinna wynosić 3-5mm Warstwa wykończeniowa Warstwa wykończeniowa dla styropianu - tynk cienkowarstwowy akrylowy Po związaniu i wyschnięciu nośnej warstwy podkładowej przystąpić do nakładania tynków cienkowarstwowych. Przyjęto tynki akrylowe w kolorze o uziarnieniu grub.2mm. Masa powinna być nakładana równomiernie na całej powierzchni ściany, ponieważ tylko wtedy nie będą widoczne ślady połączeń. Cokół budynku pokryć tynkiem mozaikowym żywicznym Warstwa wykończeniowa dla wełny mineralnej - tynk cienkowarstwowy silikatowy Do wykonania wypraw tynkarskich na wełnie mineralnej należy użyć cienkowarstwowy tynk mineralny silikatowy w kolorze o uziarnieniu grub. 2mm. 5. Kolorystyka elewacji Przyjąć kolorystykę, zgodną z obecną kolorystyką i z obecną gamą kolorów. Wybrano na elewacje budynku następujące kolory tynku barwionego w masie: nr 1 - kolor RAL 1000 nr 2 - kolor RAL 1020 nr 3 kolor RAL 6003 W/w kolory zastosowano w elewacji frontowej od ul. Łukasiewicza. Układ kolorów na elewacjach według rysunków. 7. Roboty budowlane towarzyszące robotom budowlanym przy dociepleniu budynku rozebranie obróbek blacharskich zamontowanie nowych parapetów oraz obróbek blacharskich z blachy powlekanej istniejące rynny i rury spustowe do demontażu i częściowo do ponownego zamontowania, częściowo nowe. naprawa miejscowych uszkodzeń elementów żelbetowych w elewacji (przy kontakcie z gruntem), 7/8

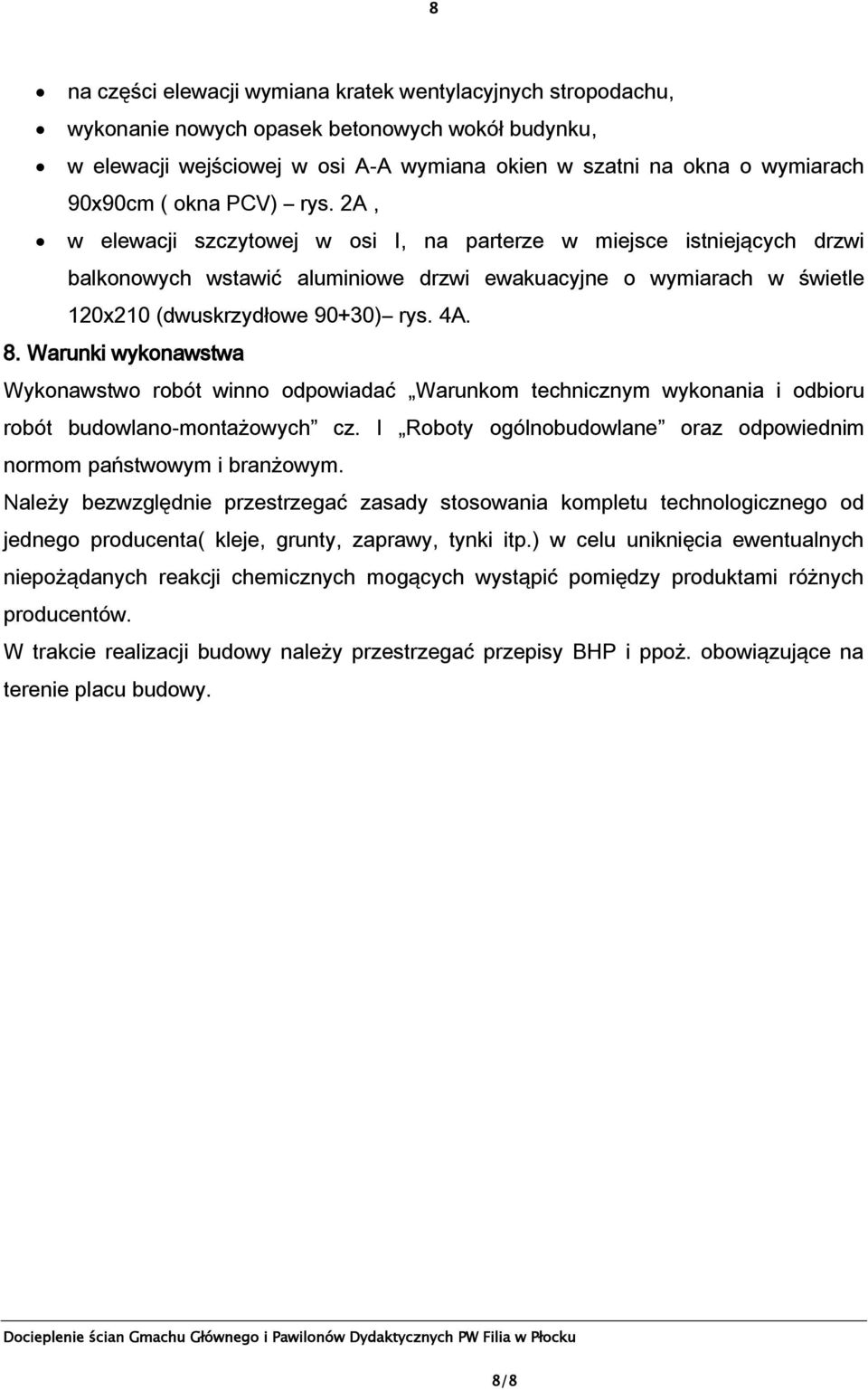

7 8 na części elewacji wymiana kratek wentylacyjnych stropodachu, wykonanie nowych opasek betonowych wokół budynku, w elewacji wejściowej w osi A-A wymiana okien w szatni na okna o wymiarach 90x90cm ( okna PCV) rys. 2A, w elewacji szczytowej w osi I, na parterze w miejsce istniejących drzwi balkonowych wstawić aluminiowe drzwi ewakuacyjne o wymiarach w świetle 120x210 (dwuskrzydłowe 90+30) rys. 4A. 8. Warunki wykonawstwa Wykonawstwo robót winno odpowiadać Warunkom technicznym wykonania i odbioru robót budowlano-montażowych cz. I Roboty ogólnobudowlane oraz odpowiednim normom państwowym i branżowym. Należy bezwzględnie przestrzegać zasady stosowania kompletu technologicznego od jednego producenta( kleje, grunty, zaprawy, tynki itp.) w celu uniknięcia ewentualnych niepożądanych reakcji chemicznych mogących wystąpić pomiędzy produktami różnych producentów. W trakcie realizacji budowy należy przestrzegać przepisy BHP i ppoż. obowiązujące na terenie placu budowy. 8/8
