Tematem artykułu jest opis łatwego i prostego wykonania naprawy płyty głównej (Main

Transkrypt

1 Poradnik naprawy płyty głównej OTVC LCD Sony chassis WAX3 Zbigniew Zygmuntowski Tematem artykułu jest opis łatwego i prostego wykonania naprawy płyty głównej (Main Board) BG1UT odbiornika LCD Sony skonstruowanego w oparciu o chassis WAX3, na poziomie wymiany podzespołów i/lub uaktualnienia oprogramowania. Wskazówki 1. Naprawa elementów przez serwis jest dopuszczalna, gdy naprawiana płyta zostanie przywrócona do oryginalnych ustawień (niedopuszczalne jest używanie jej w innym modelu odbiornika). 2) Jeżeli płyta nie może zostać przywrócona do ustawień oryginalnych, konieczna jest jej wymiana na nową lub naprawioną 3) Opis naprawy płyty głównej dotyczy modeli odbiorników telewizyjnych wymienionych w tabeli 1. Tabela 1 Model P/N Model P/N Model P/N KLV-40D300A A E KLV-26V300A A E KLV-32S310A A C KLV-32D300A A E KLV-32V300A A E KLV-37S310A A C KLV-46D300A A E KLV-40V300A A E KLV-40S310A A B KLV-46V300A A E 4. Podzespoły, które ulegają najczęściej uszkodzeniu i które mogą być wymienione w trakcie naprawy zamieszczono w tabeli 2. Tabela 2. Ozn. schemat. Wykaz elementów najczęściej wymienianych w trakcie naprawy płyty głównej Opis P/N Ozn. schemat. C1012 Kondensator ceram. 0.01MF X7R F4004 Mikrobezpiecznik (typ 1608) C1020 Kondensator ceram. 0.01MF X7R F4005 Mikrobezpiecznik (typ 1608) C4029 Kondensator ceram. 1.0MF X7R (2012) PS5000 Mikrobezpiecznik (typ 1608) C4003 Kondensator ceram.,chip 56pF CH J5502 Złącze HDMI C7009 Kondensator elektrolit. 10MF ( ) J5503 Złącze HDMI C2179 Kondensator elektrolit. 4.7MF (4 5.4) CN3008 HEADER ASSENBLY 20P C3071 Kondensator ceram. chip 100pF CH IC4001 Układ scalony BD9853AFV-E L4001 Dławik 4.7µH Układ scalony BH7641FV-E L4002 Dławik 4.7µH Układ scalony CXD9890AQ L4500 Dławik skompensowany IC3005 Ukł. scalony M24256-BWMN6TP(A) L4501 Dławik skompensowany Ukł. scal. MB91305PMC-G-BNDE Dławik skompensowany IC7000 Ukł. scalony MSP3417G-QG-B8V3-T L4503 Dławik skompensowany IC2010 Układ scalony NJM3414AV(TE2) L4504 Dławik skompensowany IC4051 Układ scalony PQ070XNA1ZPH R3266 Konduktor, chip (typ 1608) IC2005 Układ scalony PQ200WNA1ZPH D4008 Dioda 1SMA5915BT3G Układ scalony PQ200WNA1ZPH D2014 Dioda MAZ8091GMLS IC3004 Układ scalony PST3629UL D1008 Dioda MAZ8100G0LS IC5001 Układ scalony TC74LCX14FT(EKJ) FB4051 Ferryt EMI (SMD) (typ 1608) IC3008 Układ scalony TC74VHC132FT(EKJ) FB2007 Induktor (EMI FERRITE) (2012) IC2014 Układ scalony TC7SZ32FU(TE85R) FB4002 Induktor, FERRITE BEAD Układ scalony TMDS341APFCR L4505 Induktor, EMI FERRITE (typ 1608) Układ scalony TPA3100D2PHPR F2000 Mikrobezpiecznik (typ 1608) J1200 Złącze PHONO JACK 3P F2001 Mikrobezpiecznik (typ 1608) R1030 Rezystor, chip F4001 Mikrobezpiecznik (typ 1608) R2245 Rezystor, chip F4006 Mikrobezpiecznik (typ 1608) R2204 Rezystor, chip 100k F2002 Mikrobezpiecznik (typ 1608) R3271 Rezystor, chip 100k Opis P/N

2 Tabela 2. Wykaz elementów najczęściej wymienianych w trakcie naprawy płyty głównej cd. Ozn. schemat. Opis P/N Ozn. schemat. R4086 Rezystor, chip 10k Q7000 Tranzystor 2SC R4047 Rezystor, chip 2.2k Q4800 Tranzystor ISA1235AC1TP-1EF R5029 Rezystor, chip Q4801 Tranzystor ISA1235AC1TP-1EF R5030 Rezystor, chip Q4005 Tranzystor RSQ035P03TR R1007 Rezystor, chip 220 (typ 1608) Q4006 Tranzystor RSQ035P03TR R1010 Rezystor, chip 220 (typ 1608) Q2018 Tranzystor RT1N140M-TP R1018 Rezystor, chip 220 (typ 1608) Q2017 Tranzystor RT1N141M-TP R1019 Rezystor, chip 220 (typ 1608) Q4008 Tranzystor RTQ045N03TR R1020 Rezystor, chip 220 (typ 1608) Q4012 Tranzystor UPA1716G-E R1021 Rezystor, chip 220 (typ 1608) Tuner, FSS BTF-BG421Z R4011 Rezystor, chip 47k (1005) VD5003 Warystor (SMD) R4012 Rezystor, chip 68k (1005) VD5005 Warystor (SMD) R1204 Rezystor, chip 75 (typ 1608) VD5006 Warystor (SMD) RB4701 Drabinka rezystorowa 100 (1005 4) X4500 Wibrator krystaliczny J1000 Blok terminala S X7000 Wibrator krystaliczny (SMD MHz) Q7008 Tranzystor 2SA1576A-T106-QR X3001 Oscylator piezoelektryczny Q7015 Tranzystor 2SC3052EF-T1-LEF Symptomy uszkodzeń oraz prawdopodobne odpowiedzialne za nie podzespoły (uszkodzone elementy) lub przyczyny zamieszczono w tabeli 3. Tabela 3. Objawy uszkodzeń oraz ich potencjalne przyczyny Uszkodzenie Symptom Prawdopodobne uszkodzenie Opis P/N Diody LED migając sygnalizują uszkodzenie Dioda LED miga 2 Dioda LED miga 2 i brak dźwięku Dioda LED miga 3 Dioda LED miga 4 Dioda LED miga 5 Dioda LED miga 8, F2000, IC4001, F4001 IC4001 F4001, IC4001 FB4002 F4001, IC4001 IC4051 F4051 Q4012 FB2007 F4005 C4029 D2014 MISSING F2001 F4001, IC4001 F4001 IC2005, IC2005, IC2010 IC2005 F4001, IC4001, IC2005 IC4001, IC2005 IC4001 IC2005, F4001 IC4001, R2227, IC2005, Q2012, Q2013 R2204

3 Tabela 3. Objawy uszkodzeń oraz ich potencjalne przyczyny cd. Uszkodzenie Symptom Prawdopodobne uszkodzenie Diody LED migając sygnalizują uszkodzenie cd. Uszkodzenie zasilania w torze wizji Dioda LED miga 8 i brak obrazu z wejści HDMI 2 Dioda LED miga 8 i białe plamy na obrazie Dioda LED miga 8 i brak zasilania Dioda LED miga 8 i brak dźwięku Dioda LED miga 8 przy używaniu słuchawek Dioda LED miga 8, brak sygnału z tunera (RF) i brak dźwięku Dioda LED miga 8, dioda LED miga 3, dioda LED miga 2 Dioda LED miga 12 Dioda LED miga 13 Zielona dioda LED świeci i słychać trzaski Czerwona dioda LED świeci tryb standby Zielona dioda LED świeci, podświetlenie tylne załączone) brak obrazu i dźwięku Zielona dioda LED cały czas miga Brak zasilania Brak zasilania okresowe zaniki zasilania Brak zasilania, słyszalne trzaski Zasilanie włączone, brak napięć zasilających Zasilanie odłączone po procesie wygrzewania Pionowa linia Kolor przesunięty po zmianie kanału Obraz niebieskawy Kolor obrazu nieprawidłowy Obraz czarno-biały, a następnie staje się prawidłowy (kolorowy) Kolor obrazu z szumami Ciemny obraz Obraz przyciemniony Zniekształcenia obrazu Zniekształcenia obrazu w górnej części ekranu Zniekształcenia obrazu i brak dźwięku Przeciąganie koloru Rozbłyski na ekranie bez koloru i następnie brak obrazu z wejść AV Migotanie obrazu Migotanie obrazu w stanie zimnym Obraz zielonkawy Obraz nieprawidłowy po pierwszym włączeniu odbiornika Obraz zaszumiony IC2005, L4002, R4086 IC4001, IC2005, IC2005, IC , IC2005, Q4005, D4008, L4001, F4001 UPDATE SOFTWARE UPDATE SOFTWARE RJ4701 F 006 Q4006, Q4008, IC4001 IC4001,C4003, R4011, R4012 IC2005 IC3004 IC3005 IC4001 Przeresetować urządzenia IC4001, F4001 IC4001, IC2005 L4503 L4500, L4503, L4505 L4500,L4501, L4503 C7009 przerywana praca, L4503, L4504 L4501, C1020 IC2005 L4501 L4503

4 Tabela 3. Objawy uszkodzeń oraz ich potencjalne przyczyny cd. Uszkodzenie Symptom Prawdopodobne uszkodzenie w torze wizji cd. toru fonii Obraz z tunera (RF) zaszumiony Obraz czerwonawy Obraz przemieszcza się po nagrzaniu odbiornika Obraz przemieszcza się i śnieg na ekranie Cień na ekranie i nie działają regulacje Obraz zaśnieżony Obraz zaśnieżony i nie można ustawić kanału Obraz z poziomymi szumami Obraz zbyt jasny z wejścia wideo 3 Obraz żółtawy Ekran czerwony Brak koloru z wejścia wideo 1 Brak obrazu Brak obrazu z wejścia wideo 1 Brak obrazu z wejścia wideo 3 Brak obrazu, jest dźwięk Brak obrazu z tunera (RF) Brak obrazu z tunera (RF) i wejść wideo Brak obrazu z wejścia AV1 Brak obrazu z wejścia HDMI 1 Brak obrazu z wejścia HDMI 2 Brak obrazu z wejścia HDMI 1 i 2 Brak obrazu z wejścia PC Brak obrazu ale wyświetlanie menu jest prawidłowe Brak obrazu i dźwięku Brak obrazu na wyjściu Monitor out Brak obrazu po procesie wygrzewania Brak obrazu i uszkodzony główny przycisk wyłącznika Brak obrazu i OSD z wejścia AV1 Zbyt duża jasność obrazu z wejścia AV1 Powtarzające się trzaski, zielona dioda LED świeci Trzaski w torze fonii Zniekształcenia dźwięku Ustawienie dźwięku nieprawidłowe Poziom głośności ustawia się na maksimum Dźwięk z szumami Brak dźwięku, obraz jest prawidłowy Brak dźwięku i szumy na obrazie przy zmianie kanału Brak sygnału w lewym kanale Brak sygnału fonii (dźwięku) L4500 Q7008 R1019,R1021,R1010 L4500 X4500 C1019 C1012 przerywana praca C1020 J5503 J5502 J5502, J5503 R5 29, R5030 R5029, R5030, IC5001 IC5001, VD5003, VD5006 R5030 IC5001 IC50001, VD5005, VD5003, PS5000 N Q4800/Q4801, J1200 IC200 F4005 R1204, C020 R1018, R1007, R1020 X7000 IC7000 IC7000 C2179 IC2014 R2245

5 Tabela 3. Objawy uszkodzeń oraz ich potencjalne przyczyny cd. Uszkodzenie Symptom Prawdopodobne uszkodzenie toru fonii cd. Uszkodzenie zdalnego sterowania Uszkodzenie wyłacznika w torze tunera (RF) Brak sygnału fonii (dźwięku) cd. Brak dźwięku z wejść HDMI Brak dźwięku z tunera (RF) Brak dźwięku i wolna reakcja na regulacje Brak dźwięku po procesie wygrzewania Brak dźwięku, trzaski podczas zmiany kanału Przerwy w odtwarzaniu dźwięku Pilot nie działa Przyciski pilota i klawiatury lokalnej nie działają Za wolna reakcja na rozkazy pilota Główny przycisk wyłącznika nie funkcjonuje Główny przycisk wyłącznika nie funkcjonuje Program +/- Brak niektórych kanałów Nie ma żadnego sygnału po procesie wygrzewania Brak rastra przy odtwarzaniu sygnałów z tunera (RF) Brak odbioru Brak odbioru w pasmie UHF Brak sygnału w.cz. (RF) Brak sygnału w.cz.(rf) i brak dźwięku F2002 X7000 IC7000 X7000 (rezonator kwarcowy) X7000 (rezonator kwarcowy) IC3008, R3266, C3071 R3271 IC3008 i aktualizacja oprogramowania Q7015 L Po wykonaniu naprawy płyty głównej obowiązkowe jest przeprowadzenie procesu wygrzewania przez przynajmniej dwie godziny. 7. Poniżej, na rysunku 1 pokazany został widok z góry (od tzw. strony elementów) i z dołu (od tzw. strony mozaiki i elementów SMD) płyty głównej chassis WAX3. Widok od strony mozaiki Rys.1. Widok obu stron płyty głównej chassis WAX3

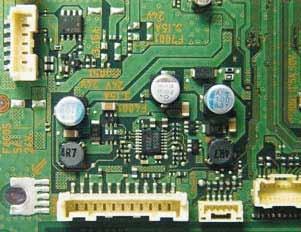

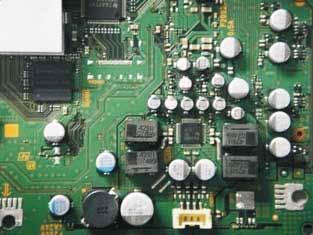

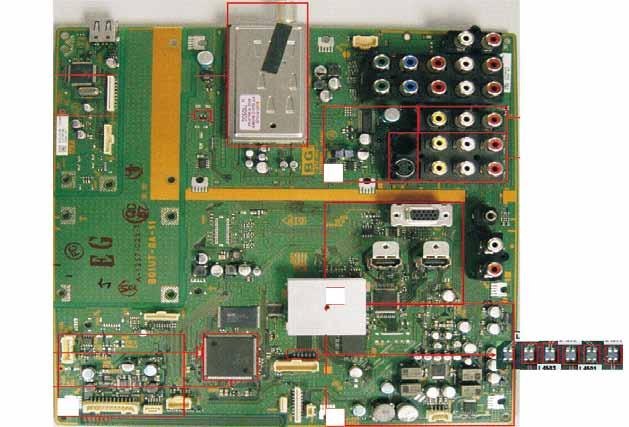

6 Q7015 J1200 Rys.2. płyty głównej chassis WAX3 z zaznaczonymi rejonami pokazanymi w powiększeniu na rysunkach 3 6 D J1000 C X3001 L4504 L4500 L4503 L4501 A B FB4051 Q4012 Rys.3. rejonu A płyty głównej chassis WAX3 z zaznaczonymi podzespołami ulegającymi najczęściej uszkodzeniom F4004 C4029 F4005 Q4005 C4003 L4001 FB4002 F4001 IC4001 Q4006 L4002 R4086 R4011 CN3008 A R4012 Q4008 C2179 C217 FB2007 Rys.4. rejonu B płyty głównej chassis WAX3 z zaznaczonymi podzespołami ulegającymi najczęściej uszkodzeniom IC2005 B F2000

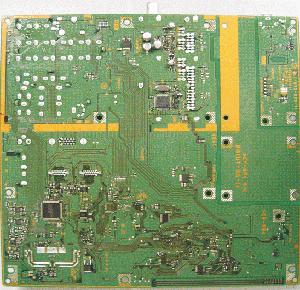

7 VD5005 PS5000 VD5003 IC5001 R5030 J5503 X4500 VD5006 R5029 J5502 Rys.5. rejonu C płyty głównej chassis WAX3 z zaznaczonymi podzespołami ulegającymi F2002 C R2245 R1010 Rys.6. rejonu D płyty głównej chassis WAX3 z zaznaczonymi podzespołami ulegającymi Q4801 Q4800 D1008 R1007 R1019 R1021 C1012 R1030 C1020 R1020 R1018 D R1204 A X7000 IC7000 IC4051 F4006 RB4701 IC2014 L4505 IC2010 IC3004 F2001 IC3005 C B D4008 Rys.7. Widok od strony mozaiki płyty głównej chassis WAX3 z zaznaczonymi podzespołami ulegającymi najczęściej uszkodzeniom oraz rejonami pokazanymi w powiększeniu na rysunkach 8 10

8 A C7009 R3266 B R4047 IC3008 Q7008 R3271 C3071 Q7000 Rys.8. Widok od strony mozaiki rejonu A płyty głównej chassis WAX3 z zaznaczonymi podzespołami ulegającymi Rys.9. Widok od strony mozaiki rejonu B płyty głównej chassis WAX3 z zaznaczonymi podzespołami ulegającymi Q2017 R2204 Q Aktualizacja pamięci nieulotnej NVM musi być wykonana za pomocą Serwisowego Edytora Danych. 10. Procedura aktualizacji pamięci NVM jest następująca: a. Przełączniki na interfejsie TL jig muszą być ustawione w górnej pozycji, tak jak pokazano na rysunku 11. D2014 Rys.10. Widok od strony mozaiki rejonu C płyty głównej chassis WAX3 z zaznaczonymi podzespołami ulegającymi C Rys.11 To CN 1004 From PC CN 1004 Rys.12 CN 1004 b. Interfejs TL jig należy podłączyć do płyty głównej, a komputer PC za pomocą kabla FFC do złącza CN1004 tak jak na rysunku 12. c. Po podłączeniu płyty z komputerem przy użyciu interfejsu TL jig, należy wejść do Serwisowego Edytora Danych, aby zaktualizować oprogramowanie. d. Aby dokonać zapisu w pamięci NVM należy w menu programu pokazanemu na rysunku 13: 1) wybrać port COM, 2) wybrać Series, 3) wybrać nazwę modelu Model Name, 4) kliknąć przycisk Upload. Uwaga: Przed uruchomieniem programu należy upewnić się, że faktycznie istnieje połączenie pomiędzy odbiornikiem telewizyjnym LCD a komputerem przy użyciu płyty interfejsu TL. e. Przed odłączeniem płyty interfejsu TL od komputera przycisnąć na niej przycisk (mikroprzełącznik) [ Re- 2) Wybraæ Series seria S lub V 3) Wybraæ nazwê modelu 1) Wybraæ port COM Rys.13 4) Wybraæ przycisk [ Update ]

9 Rys.14 Rys.16 Rys.15 set ] pokazany na rysunku 14. f. Po zakończeniu procesu aktualizacji na ekranie odbiornika LCD pojawi się śnieg (zaszumiony raster bez treści obrazowej) i na tym tle zostanie wyświetlony w postaci komunikatu OSD numer programu 01 tak jak na rysunku 15. g. Po zakończeniu procesu aktualizacji również w menu Product Information Setting (w menu informacji o produkcie) zostanie przedstawiona nazwa modelu LCD rysunek 16. }
