1 ENERGIA Z NATURY W TWOIM DOMU POMPY CIEPŁA

2 ENERGIA Z NATURY W TWOIM DOMU Pompy ciepła Neoheat zapewniają kompletne ogrzewanie domu i całoroczne podgrzewanie wody przy bardzo korzystnych warunkach roboczych i bez emisji zanieczyszczeń. Pozyskując energię z atmosfery, pompa ciepła Neoheat przekazuje ją do wody w układzie grzewczym. Jednocześnie cały system potrzebuje zaledwie 1 kw energii elektrycznej do wyprodukowania od 3 do 5 kw. EFEKTYWNE OSZCZĘDZANIE ENERGII Pompa ciepła Haier HP250CM2 jest połączeniem nowoczesnego wzornictwa i innowacyjnego rozwiązania. Pompa służy efektywnemu grzaniu wody użytkowej. Charakteryzuje ją duża pojemność zasobnika (aż 250 l), wysoka sprawność COP 2.90, a także duża moc grzewcza. 01

3 SPIS TREŚCI Pompa ciepła do CO i CWU NEOHEAT FUJI ELECTRIC Właściwości Pompa ciepła EKO Pompa ciepła STANDARD Pompa ciepła STANDARD PLUS Ceny i akcesoria Pompa ciepła do CWU HAIER...13 Właściwości

4 BUDUJESZ LUB PRZEBUDOWUJESZ? MYŚLISZ O POMPIE CIEPŁA JAKO O ŹRÓDLE OGRZEWANIA? MAMY DLA CIEBIE IDEALNE ROZWIĄZANIE KOMPLETNE ROZWIĄZANIA Inwerterowe pompy ciepła Neoheat zapewniają kompletne ogrzewanie domu, w tym całoroczne ogrzewanie wody przy bardzo korzystnych warunkach roboczych. Urządzenia pozyskują energię z atmosfery i przekazują ją do wody w układzie grzewczym. System wymaga zaledwie 1 kw energii elektrycznej do wyprodukowania 3 do 5 kw energii cieplnej. INWERTER I JEGO ZALETY Technologia inwertera umożliwia regulację mocy grzewczej zależnie od aktualnych potrzeb. Dzięki temu pompa ciepła może elastycznie reagować na zmiany pogody i aktualne wymagania w zakresie zużycia energii bez konieczności częstego wyłączania i włączania urządzenia. W ten sposób inwerter zmniejsza zużycie energii i zwiększa niezawodność oraz trwałość pompy. Instalacja jest łatwa, a przy tym wyraźnie zmniejszają się ogólne koszty inwestycji. Kolejną zaletą jest fakt, że technologia nie potrzebuje zbiornika akumulacyjnego, dzięki czemu urządzenie jest bardziej kompaktowe. ENERGIA Z NATURY W TWOIM DOMU NOWOCZESNE I EKOLOGICZNE OGRZEWANIE BEZ EMISJI ZANIECZYSZCZEŃ MOŻLIWOŚĆ SKORZYSTANIA ZE ŚRODKÓW FINANSOWYCH W RAMACH DOTACJI NISKIE KOSZTY OGRZEWANIA CIEPŁEJ WODY UŻYTKOWEJ KOSZTY ROBOCZE OGRZEWANIA POWIERZCHNI MIESZKALNEJ 150 M 2 I OGRZEWANIA CIEPŁEJ WODY UŻYTKOWEJ Podane ceny zawierają VAT PLN PLN PLN Gaz ziemny Grzejniki elektryczne Pompy ciepła powietrze/woda Neoheat Regulacja mocy zależnie od aktualnych potrzeb Zbiornik akumulacyjny nie jest konieczny Niższe koszty inwestycji Brak częstych rozruchów Szybszy rozruch mocy Temperatura pokojowa ( o C) SZYBKI ROZRUCH WOLNY ROZRUCH ON OFF Temperatura pokojowa 21 o C SYSTEM INWENTEROWY Szybsze osiągnięcie ustawionej temperatury wody grzewczej. Utrzymywanie temperatury przez modulację mocy. SYSTEM ON/OFF Wolniejsze osiągnięcie ustawionej temperatury wody grzewczej. Po osiągnięciu temperatury wody grzewczej nastąpi wyłączenie pompy. Czas 03

5 WŁAŚCIWOŚCI POMP CIEPŁA NEOHEAT Wysoka efektywność SCOP do 4,48 (176%) Wysoka temperatura wyjściowa do 60 C Temperatura zewnętrzna do -20 C Kompaktowe rozmiary 60 x 65 x 30 cm lub 63 x 63 x 211 cm Bieg wsteczny z możliwością chłodzenia Aplikacja internetowa umożliwia zdalne sterowanie pompą ciepła Długa żywotność Łatwa konserwacja Niższy poziom hałasu Dostęp do chmury Zdalny dostęp serwisowy Temperatura wody na wyjściu ( o C) Temperatura zewnętrzna ( o C) PRZY -20 o C temperatury zewnętrznej 60 o C ciepłej wody PRZY -15 o C temperatury zewnętrznej 55 o C ciepłej wody Model z wysoką mocą Model komfortowy Wysoka temperatura wyjściowa wody 60 C utrzymuje się aż do -20 C temperatury zewnętrznej bez konieczności wykorzystania zewnętrznego źródła ciepła. UKŁAD POMPY CIEPŁA 2-4 kw energia z powietrza 1 kw energia elektryczna 3-5 kw energia uzyskana z pompy ciepła wysoki SCOP 4,48 Seria Zastosowanie Moc Wyposażenie podstawowe Wyposażenie dodatkowe Neoheat Standard Dom jednorodzinny 8, 11, 14 i 16 kw Neoheat Standard Plus Dom jednorodzinny 8, 11, 14 i 16 kw Neoheat Eko Dom jednorodzinny 8, 11, 14 i 16 kw Inwerter Ogrzewanie CWU Podgrzewacz Tablet Drugi obieg ciepła Serwer internetowy Zintegrowane grzałki elektryczne 04

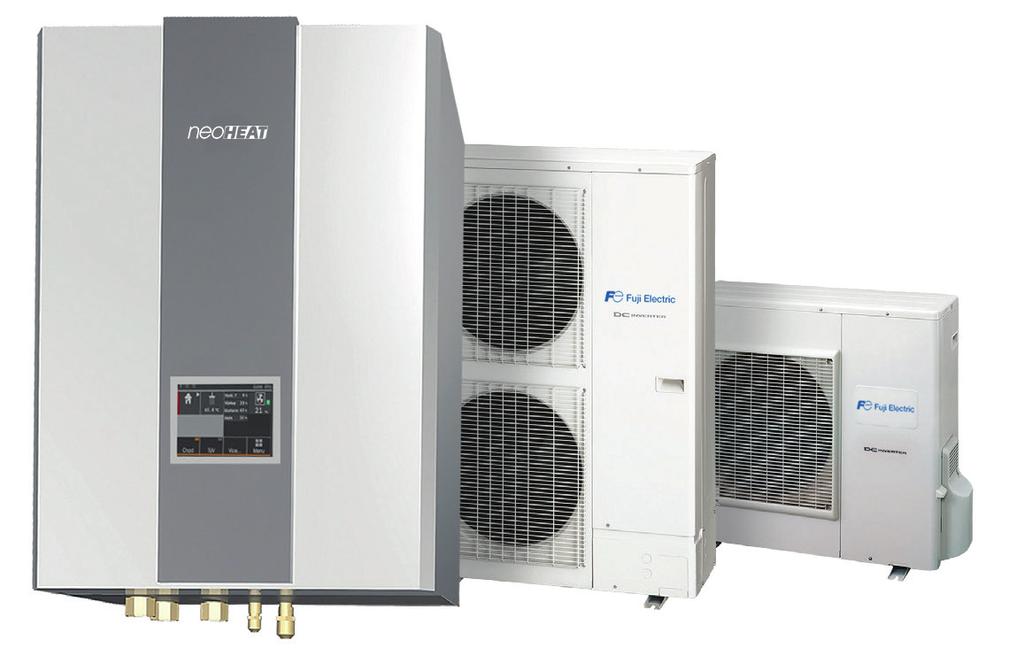

6 POMPA CIEPŁA NEOHEAT EKO POMPA CIEPŁA NEOHEAT EKO EKO NEOHEAT 8 E 8 kw NEOHEAT 11 E 10,5 kw NEOHEAT 14 E 14 kw NEOHEAT 16 E 15 kw EKO HIGH POWER NEOHEAT 11 E HP 11 kw NEOHEAT 14 E HP 13 kw NEOHEAT 16 E HP 14 kw POMPA CIEPŁA Z GRZANIEM CWU DO DO 60 o C POMPY CIEPŁA IDEALNE JAKO DODATKOWE ZRÓDŁO OGRZEWANIA DLA DOMÓW JEDNORODZINNYCH WYPOSAŻENIE PODSTAWOWE Pompa obiegowa z regulacją prędkości i niskim poziomem głośności do 6 db Dotykowy panel sterujący Regulacja temperatury uzależniona od warunków zewnętrznych AKCESORIA (OPCJONALNE) Moduł EXP do sterowania dwoma zródłami ciepła Dodatkowy czujnik ETS Możliwość zdalnego sterowania poprzez serwer Możliwość rozbudowy do grzania CWU 05

7 NAZWA SERII NEOHEAT EKO NEOHEAT EKO HIGH POWER Typ Neoheat 8 E Neoheat 11 E Neoheat 14 E Neoheat 16 E Neoheat 11 E HP Neoheat 14 E HP Neoheat 16 E HP Wydajność Niska temp. kw 8 10, Pośrednia temp. kw Niska temp. o C Punkt biwalencyjny Pośrednia temp. o C Niska temp. % Sezonowa efektywność Energetyczna (Eu 811, 813/2013) Pośrednia temp. % Klasa A++ A++ A+ A+ A++ A++ A+ SCOP 3,95 3,83 3,78 3,78 3,93 3,83 3,80 Wydajność* kw , ,1 +2 o C / +35 o C (EN 14511) COP** 3,5 3,45 3,6 3,5 3,55 3,55 3,45 Niska temp. kwh Roczne zużycie energii Pośrednia temp. kwh Moc chłodnicza 7,5 9, ,3 9,5 11, o C / + 15 o C kw EER 3,21 2,9 3,22 3,01 3,22 3,01 2,9 JEDNOSTKA WEWNĘTRZNA Poziom mocy akustycznej db(a) 42 Wymiary wys. x szer. x dł. cm 65 x 40 x 30 Waga netto kg 44 Wymiennik kondensacyjny zbiornik ze stali nierdzewnej Max. wysokość podnoszenia pompy m 18 Zabezpieczenie nadciśnieniowe MPa 0,25 Podłączenie obiegu ciepła G1, gwint wewnętrzny Wydajność pompy jedn. wew. m 7,5 Nominalny przepływ ogrzewanej wody l/h Pompa obiegowa Niskoenergetyczna wg dyrektywy ERP Zabezpieczenie przeciw prądowe A 3 x 25 3 x 25 3 x 25 3 x 25 3 x 25 3 x 25 3 x 25 Zbiornik CWU l 200 JEDNOSTKA ZEWNĘTRZNA Zasilanie f/v/hz 1/230/50 3/400/50 Pobór prądu Max. A , ,5 11,5 12,5 Silnik wentylatora DC - zmiennoobrotowy Poziom mocy akustycznej db(a) Wymiary netto wys. x szer. x dł. cm Waga netto kg Czynnik chłodniczy R410A Ilość czynnika w urządzeniu kg 2,1 2,1 3,35 3,35 2,7 2,7 2,7 Płyn mm ø 9,52 Średnica Gaz mm ø 15,88 Przewody Długość Min. / Max. m 5/50 5/50 5/50 5/50 5/50 5/50 5/50 chłodnicze Długość (bez doładowania) Max. m Max. różnica poziomów Max. m Zakres temperatur pracy o C -15 ~ ~ 35 Max. temperatura grzania wody o C Min. temperatura grzania wody o C 15 Sprężarka DC - inwerter (zmiennoobrotowa) Regulacja obiegu chłodniczego elektroniczny zawór rozprężny Parownik Al-Cu pionowy Przepływ powietrza m 3 /h Rozmrażanie poprzez gorący gaz zaworem zwrotnym Limit dla wilgotności względnej 15-95% Wydajność kw * 100% pracy sprężarki. ** Wielkość mierzona jest standardem ČSN14511, 45% mocy sprężarki (pomiar zawiera tryb rozmarażania i całe zapotrzebowanie technologiczne pompy ciepła). 06

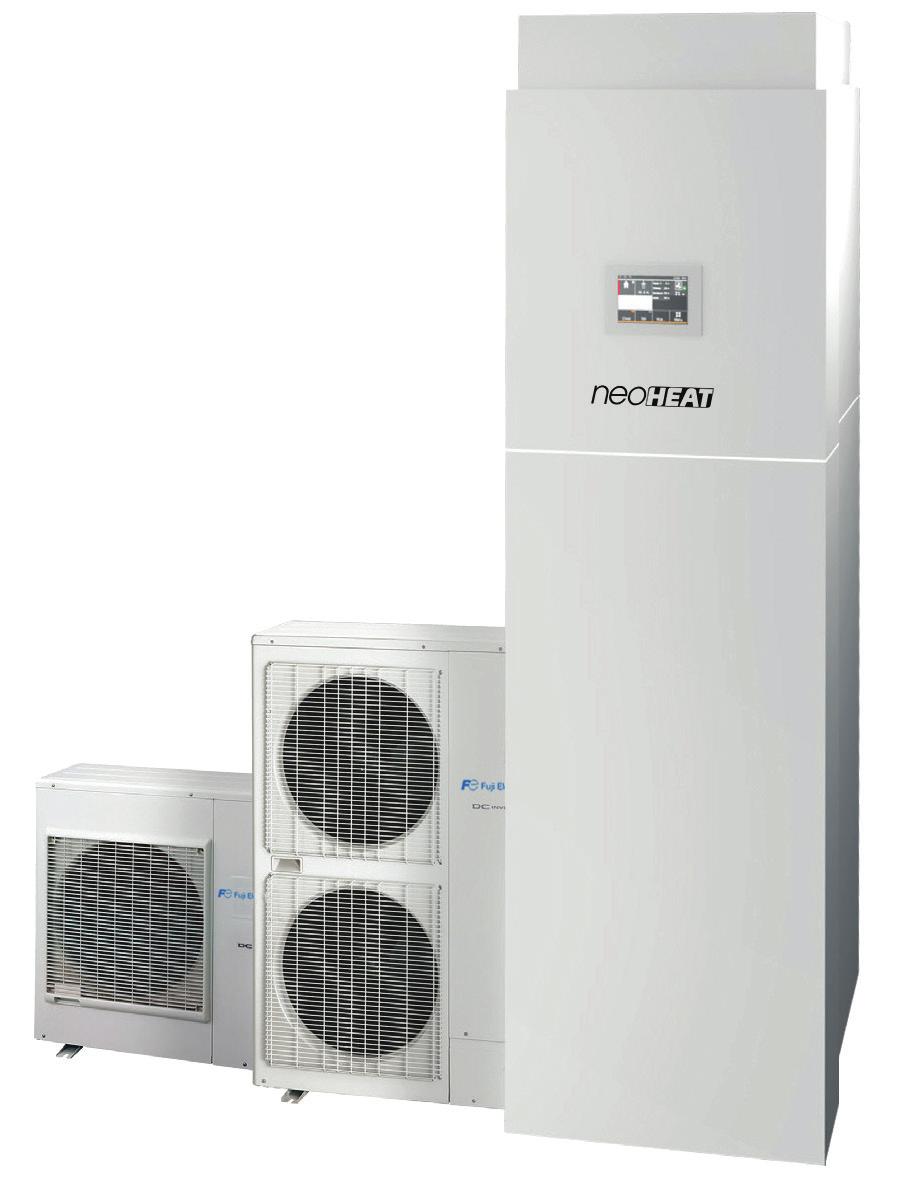

8 POMPA CIEPŁA NEOHEAT STANDARD POMPA CIEPŁA NEOHEAT STANDARD STANDARD NEOHEAT 8 S 8 kw NEOHEAT 11 S 10,5 kw NEOHEAT 14 S 14 kw NEOHEAT 16 S 15 kw STANDARD HIGH POWER NEOHEAT 11 S HP 11 kw NEOHEAT 14 S HP 13 kw NEOHEAT 16 S HP 14 kw POMPA CIEPŁA Z GRZANIEM CWU DO 60 o C POMPY CIEPŁA DEDYKOWANE DO OGRZEWANIA DOMKÓW JEDNORODZINNYCH I OGRZEWANIA CIEPŁEJ WODY UŻYTKOWEJ (CWU) Z WYSOKIM WSPÓŁCZYNNIKIEM WYDAJNOŚCI POMPA CIEPŁA MOŻE RÓWNIEŻ KONTROLOWAĆ DRUGIE ŹRÓDŁO TAKIE JAK KOLEKTORY SŁONECZNE ITP. Pompa ciepła NEOHEAT ma możliwość regulacji ciepła i chłodu w mieszkaniu. Pompa służy również do ogrzania CWU i może być głównym lub uzupełniającym źródłem ciepła. Każda pompa wyposażona jest w 6 kw grzałkę elektrzyczną (służącą jako zabezpieczenie), zdalny dostęp i dotykowy panel sterujący. WYPOSAŻENIE PODSTAWOWE Zintegrowana grzałka elektryczna 3 x 2 kw Pompa obiegowa z regulacją prędkości i niskim poziomem głośności do 6 db 8 l naczynie wzbiorcze Zawór bezpieczeństwa 2,5 bar Czujnik pomiaru i kontroli przepływu Zawór 3-drogowy do CWU Kalorymetr bilansu ciepła Wyjście do CWU Program osuszania/wygrzewania podłogi Sterowanie drugim źródłem ciepła Dotykowy panel sterujący Praca w środowisku internetowym Regulacja temperatury uzależniona od warunków zewnętrznych AKCESORIA (OPCJONALNE) Czujnik temperatury jednostki wewnętrznej Zawór 3-drogowy do mieszania dwóch źródeł ciepła Zawór 3-drogowy strefowy do kolektorów słonecznych Zdalny dostęp do serwisu Możliwość zdalnego sterowania poprzez serwer 07

9 NAZWA SERII NEOHEAT STANDARD NEOHEAT STANDARD HIGH POWER Typ Neoheat 8 S Neoheat 11 S Neoheat 14 S Neoheat 16 S Neoheat 11 S HP Neoheat 14 S HP Neoheat 16 S HP Wydajność Niska temp. kw 8 10, Pośrednia temp. kw Niska temp. o C Punkt biwalencyjny Pośrednia temp. o C Niska temp. % Sezonowa efektywność Energetyczna (Eu 811, 813/2013) Pośrednia temp. % Klasa A++ A++ A+ A+ A++ A++ A+ SCOP 3,95 3,83 3,78 3,78 3,93 3,83 3,80 Wydajność* kw , ,1 +2 o C / +35 o C (EN 14511) COP** 3,5 3,45 3,6 3,5 3,55 3,55 3,45 Niska temp. kwh Roczne zużycie energii CWU Pośrednia temp. kwh Moc chłodnicza 7,5 9, ,3 9,5 11, o C / + 15 o C kw EER 3,21 2,9 3,22 3,01 3,22 3,01 2,9 JEDNOSTKA WEWNĘTRZNA Wydajność grzałek elektrycznych Moc kw 6,0 (3 x 2 kw) Poziom mocy akustycznej db(a) 42 Wymiary wys. x szer. x dł. cm 65 x 57 x 30 Waga netto kg 64 Wymiennik kondensacyjny zbiornik ze stali nierdzewnej Max. wysokość podnoszenia pompy m 18 Zabezpieczenie nadciśnieniowe MPa 0,25 Podłączenie obiegu ciepła G1, gwint wewnętrzny Wydajność pompy jedn. wew. m 7,5 Nominalny przepływ ogrzewanej wody l/h Pompa obiegowa Niskoenergetyczna wg dyrektywy ERP Zabezpieczenie przeciw prądowe A 3 x 25 3 x 25 3 x 25 3 x 25 3 x 25 3 x 25 3 x 25 JEDNOSTKA ZEWNĘTRZNA Zasilanie f/v/hz 1/230/50 3/400/50 Pobór prądu Max. A , ,5 11,5 12,5 Silnik wentylatora DC - zmiennoobrotowy Poziom mocy akustycznej db(a) Wymiary netto wys. x szer. x dł. cm Waga netto kg Czynnik chłodniczy R410A Ilość czynnika w urządzeniu kg 2,1 2,1 3,35 3,35 2,7 2,7 2,7 Płyn mm ø 9,52 Średnica Gaz mm ø 15,88 Przewody Długość Min. / Max. m 5/50 5/50 5/50 5/50 5/50 5/50 5/50 chłodnicze Długość (bez doładowania) Max. m Max. różnica poziomów Max. m Zakres temperatur pracy o C -15 ~ ~ 35 Max. temperatura grzania wody o C Min. temperatura grzania wody o C 15 Sprężarka DC - inwerter (zmiennoobrotowa) Regulacja obiegu chłodniczego elektroniczny zawór rozprężny Parownik Al-Cu pionowy Przepływ powietrza m 3 /h Rozmrażanie poprzez gorący gaz zaworem zwrotnym Limit dla wilgotności względnej 15-95% Wydajność kw * 100% pracy sprężarki. ** Wielkość mierzona jest standardem ČSN14511, 45% mocy sprężarki (pomiar zawiera tryb rozmarażania i całe zapotrzebowanie technologiczne pompy ciepła). 08

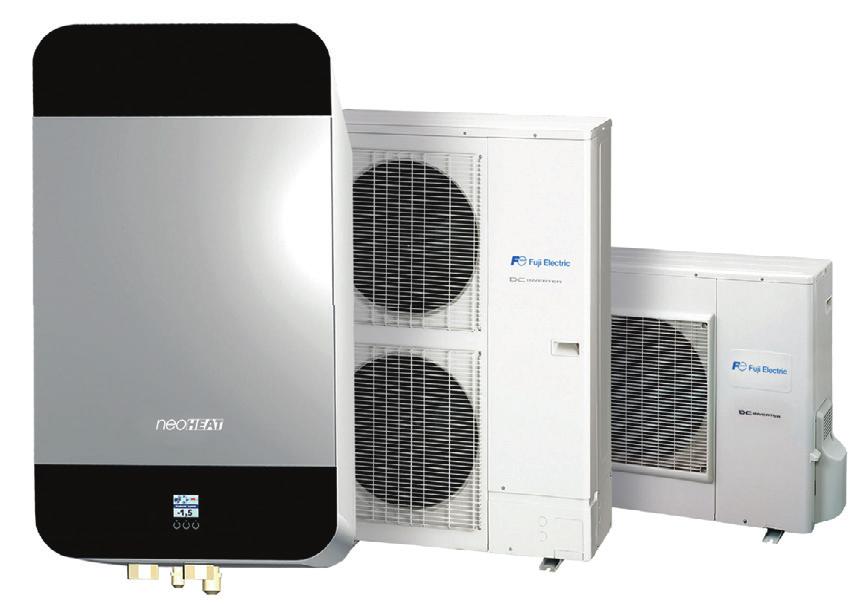

10 POMPA CIEPŁA NEOHEAT STANDARD PLUS POMPA CIEPŁA NEOHEAT STANDARD + STANDARD + NEOHEAT 8 S+ 8 kw NEOHEAT 11 S+ 10,5 kw NEOHEAT 14 S+ 14 kw NEOHEAT 16 S+ 15 kw STANDARD + HIGH POWER NEOHEAT 11 S+ HP 11 kw NEOHEAT 14 S+ HP 13 kw NEOHEAT 16 S+ HP 14 kw POMPA CIEPŁA Z GRZANIEM CWU DO 60 o C KOMPAKTOWE POMPY CIEPŁA SĄ DEDYKOWANE DO OGRZEWANIA DOMÓW JEDNORODZINNYCH I OGRZEWANIA CIEPŁEJ WODY UŻYTKOWEJ (CWU) Z WYSOKIM WSPÓŁCZYNNIKIEM SPRAWNOŚCI. POMPA CIEPŁA MOŻE RÓWNIEŻ KONTROLOWAĆ DRUGIE ŹRÓDŁO TAKIE JAK KOLEKTORY SŁONECZNE ITP. Pompa ciepła NEOHEAT STANDARD + ma możliwość regulacji ciepła i chłodu w mieszkaniu. Pompa może również służyć do ogrzania CWU i może być głównym lub uzupełniającym źródłem ciepła. Każda pompa wyposażona jest w 6 kw grzałkę elektrzyczną (służącą jako zabezpieczenie), zintegrowany stalowy zbiornik o pojemności 200 l do CWU, zdalny dostęp i dotykowy panel sterujący. WYPOSAŻENIE PODSTAWOWE Zintegrowana grzałka elektryczna 3 x 2 kw Pompa obiegowa z regulacją prędkości i niskim poziomem głośności do 6 db 8 l naczynie wzbiorcze Zawór bezpieczeństwa 2,5 bar Czujnik pomiaru i kontroli przepływu Zawór 3-drogowy do CWU Kalorymetr bilansu ciepła Wyjście do CWU Stalowy zbiornik nierdzewny o pojemności 200 l do CWU Program osuszania/wygrzewania podłogi Sterowanie drugim źródłem ciepła Regulacja temperatury uzależniona od warunków zewnętrznych Dotykowy panel sterujący AKCESORIA (OPCJONALNE) Czujnik temperatury jednostki wewnętrznej Zestaw podłączeń NEOHEAT Pompa cyrkulacji CWU - zestaw NEOHEAT S+ Zawór 3-drogowy do mieszania dwóch źródeł ciepła Zawór 3-drogowy strefowy do kolektorów słonecznych Zdalny dostęp dla serwisu 09

11 NAZWA SERII NEOHEAT S+ NEOHEAT S+ HIGH POWER Typ Neoheat 8 S+ Neoheat 11 S+ Neoheat 14 S+ Neoheat 16 S+ Neoheat 11 S+ HP Neoheat 14 S+ HP Neoheat 16 S+ HP Wydajność Niska temp. kw 8 10, Pośrednia temp. kw Niska temp. o C Punkt biwalencyjny Pośrednia temp. o C Niska temp. % Sezonowa efektywność Energetyczna (Eu 811, 813/2013) Pośrednia temp. % Klasa A++ A++ A+ A+ A++ A++ A+ SCOP 3,95 3,83 3,78 3,78 3,93 3,83 3,80 Wydajność* kw , ,1 +2 o C / +35 o C (EN 14511) COP** 3,5 3,45 3,6 3,5 3,55 3,55 3,45 Niska temp. kwh Roczne zużycie energii Pośrednia temp. kwh Moc chłodnicza 7,5 9, ,3 9,5 11, o C / + 15 o C kw EER 3,21 2,9 3,22 3,01 3,22 3,01 2,9 CWU L Roczne zużycie energii CWU kwh Wydajność podczas ogrzewania CWU % JEDNOSTKA WEWNĘTRZNA Wydajność grzałek elektrycznych Moc kw 6,0 (3 x 2 kw) Poziom mocy akustycznej db(a) 42 Wymiary wys. x szer. x dł. cm 211 x 63 x 63 Waga netto kg 186 Wymiennik kondensacyjny zbiornik ze stali nierdzewnej Max. wysokość podnoszenia pompy m 18 Zabezpieczenie nadciśnieniowe MPa 0,25 Podłączenie obiegu ciepła G1, gwint wewnętrzny Wydajność pompy jedn. wew. m 7,5 Nominalny przepływ ogrzewanej wody l/h Pompa obiegowa Niskoenergetyczna wg dyrektywy ERP Zabezpieczenie przeciw prądowe A 3 x 25 3 x 25 3 x 25 3 x 25 3 x 25 3 x 25 3 x 25 Zbiornik CWU l 200 JEDNOSTKA ZEWNĘTRZNA Zasilanie f/v/hz 1/230/50 3/400/50 Pobór prądu Max. A , ,5 11,5 12,5 Silnik wentylatora DC - zmiennoobrotowy Poziom mocy akustycznej db(a) Wymiary netto wys. x szer. x dł. cm Waga netto kg Czynnik chłodniczy R410A Ilość czynnika w urządzeniu kg 2,1 2,1 3,35 3,35 2,7 2,7 2,7 Płyn mm ø 9,52 Średnica Gaz mm ø 15,88 Przewody Długość Min. / Max. m 5/50 5/50 5/50 5/50 5/50 5/50 5/50 chłodnicze Długość (bez doładowania) Max. m Max. różnica poziomów Max. m Zakres temperatur pracy o C -15 ~ ~ 35 Max. temperatura grzania wody o C Min. temperatura grzania wody o C 15 Sprężarka DC - inwerter (zmiennoobrotowa) Regulacja obiegu chłodniczego elektroniczny zawór rozprężny Parownik Al-Cu pionowy Przepływ powietrza m 3 /h Rozmrażanie poprzez gorący gaz zaworem zwrotnym Limit dla wilgotności względnej 15-95% Wydajność kw * 100% pracy sprężarki. ** Wielkość mierzona jest standardem ČSN14511, 45% mocy sprężarki (pomiar zawiera tryb rozmarażania i całe zapotrzebowanie technologiczne pompy ciepła). 10

12 CENNIK POMPY CIEPŁA POWIETRZE-WODA EKO Moc [kw] Klasa efektywności energetycznej Cena netto [PLN] Neoheat 8 E Fuji Electric 8,0 A Neoheat 11 E Fuji Electric 10,5 A Neoheat 14 E Fuji Electric 14,0 A Neoheat 16 E Fuji Electric 15,0 A Neoheat 11 E HP Fuji Electric 11,0 A Neoheat 14 E HP Fuji Electric 13,0 A Neoheat 16 E HP Fuji Electric 14,0 A Moc [kw] Wyjście do CWU Cena netto [PLN] Neoheat 8 S Fuji Electric 8,0 tak Neoheat 11 S Fuji Electric 10,5 tak Neoheat 14 S Fuji Electric 14,0 tak Neoheat 16 S Fuji Electric 15,0 tak Model EKO EKO HIGH POWER* Standard Model STANDARD STANDARD HIGH POWER* Neoheat 11 S HP Fuji Electric 11,0 tak Neoheat 14 S HP Fuji Electric 13,0 tak Neoheat 16 S HP Fuji Electric 14,0 tak Standard Plus Moc [kw] Zbiornik CWU (ze stali nierdzewnej) Cena netto [PLN] Neoheat 8 S+ Fuji Electric 8,0 200 l Neoheat 11 S+ Fuji Electric 10,5 200 l Neoheat 14 S+ Fuji Electric 14,0 200 l Neoheat 16 S+ Fuji Electric 15,0 200 l Model EKO EKO HIGH POWER* Neoheat 11 S+ HP Fuji Electric 11,0 200 l Neoheat 14 S+ HP Fuji Electric 13,0 200 l Neoheat 16 S+ HP Fuji Electric 14,0 200 l * HP - High Power: agregat zasilany prądem 3-fazowym, co przyczynia się do zwiększenia osiągów pompy ciepła. 11

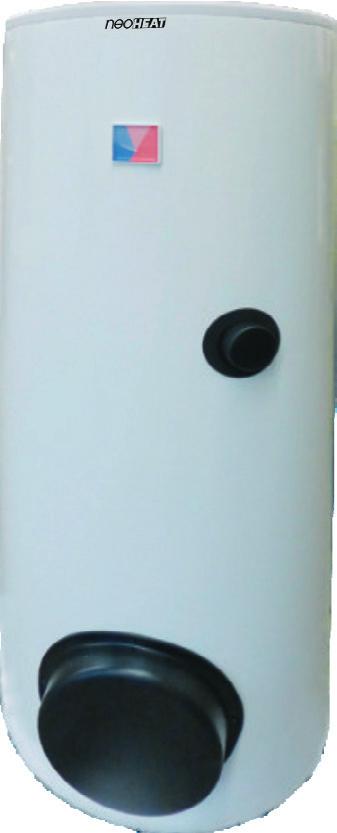

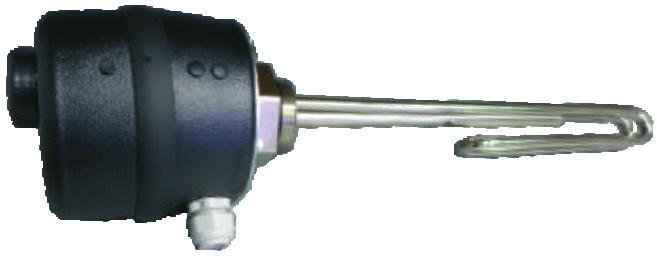

13 AKCESORIA CENNIK AKCESORIA DO POMP CIEPŁA POWIETRZE-WODA Standard i Standard Plus AKCESORIA DOSTĘPNE NA ZAPYTANIE Czujnik temperatury zewnętrznej Czujnik temperatury wewnętrznej Pompa przepływowa Czujnik CWU 3-drogowy zawór mieszający Zawór strefowy Podłączenie do chmury Zestaw podłączeniowy STANDARD Pompa przepływowa do systemu 3-rurowego Podgrzewacz wody 250 l Podgrzewacz wody 300 l Grzałka elektryczna z termostatem 2,5 kw Czujnik przepływu Podgrzewacz wody Czujnik temperatury zewnętrznej Czujnik temperatury wewnętrznej Grzałka elektryczna z termostatem EKO Ekspander AKCESORIA DOSTĘPNE NA ZAPYTANIE Ekspander Czujnik temperatury ETS Pompa przepływowa Czujnik przepływu Podgrzewacz 250 l Czujnik temperatury ETS Podgrzewacz 300 l Grzała elektryczna z termostatem 2,5 kw Czujnik przepływu 12

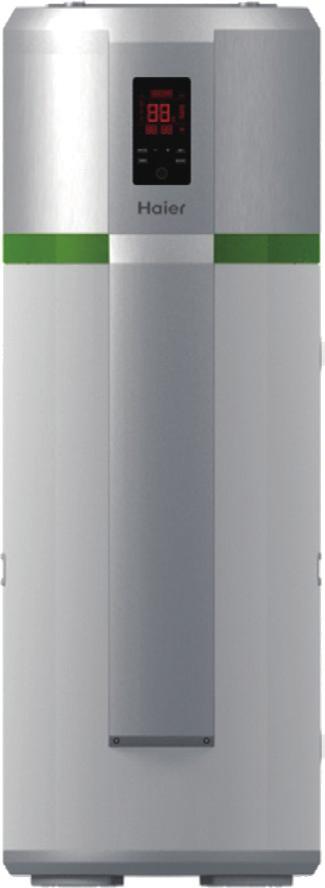

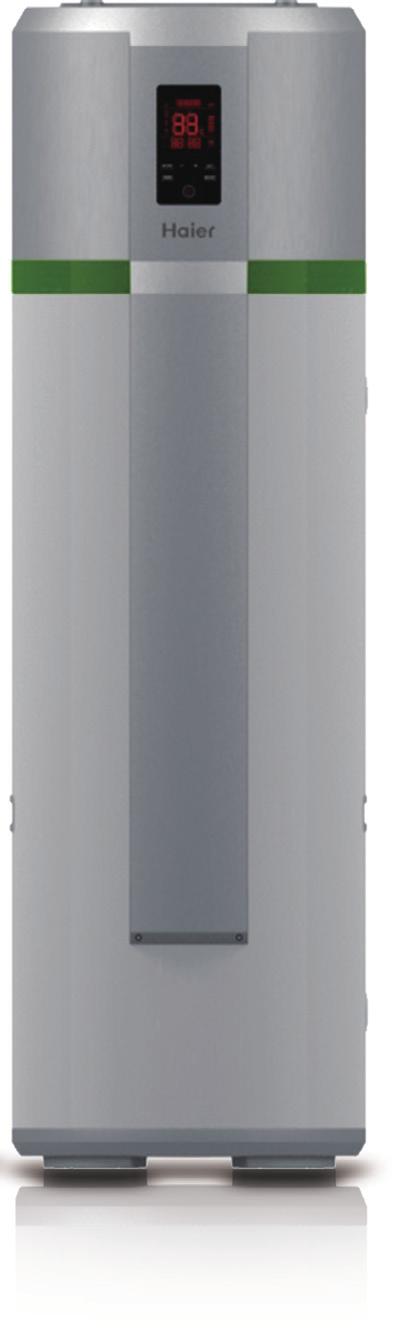

14 BUDUJESZ LUB PRZEBUDOWUJESZ? MYŚLISZ O POMPIE CIEPŁA DO PODGRZANIA CWU? MAMY DLA CIEBIE IDEALNE ROZWIĄZANIE POMPA CIEPŁA HAIER HP 250CM2 Pompa ciepła Haier HP250CM2 jest połączeniem nowoczesnego wzornictwa i innowacyjnego rozwiązania. Pompa służy efektywnemu grzaniu centralnej wody użytkowej. Charakteryzuje ją duża pojemność zasobnika (aż 250 l), wysoka sprawność COP 2.90, a także duża moc grzewcza. wysoki SCOP 2,90 NOWOCZESNY I WYDAJNY SYSTEM GRZEWCZY CWU NOWOCZESNE WZORNICTWO I INNOWACYJNE ROZWIĄZANIA ELEKTRONICZNY REGULATOR Z PANELEM DOTYKOWYM FUNKCJA ANTYLEGIONELLA OCHRONA ZBIORNIKA PRZED KOROZJĄ INNOWACYJNA KONSTRUKCJA ZBIORNIKA EFEKTYWNE OSZCZĘDZANIE ENERGII DO OGRZEWANIA CIEPŁEJ WODY UŻYTKOWEJ Odporność na straty elektryczne RCD (urządzenie prądu resztkowego) zabezpiecza przed upływami elektrycznymi. Zabezpieczenie przed ponownym uruchomieniem W celu wydłużenia żywotności sprężarki, pompa ciepła Haier wstrzymuje pracę na czas 10 minut przed ponownym uruchomieniem. Zapobieganie zamarzaniu Gdy temperatura w zbiorniku spadnie do 7 C, to podgrzewacz rezerwowy rozpocznie podgrzewanie wody, aż do uzyskania temperatury 15 C. Rozmrażanie Zawór zmiany kierunku przepływu odwróci kierunek obiegu pompy ciepła dla podgrzania skraplacza dla rozmrożenia. Zabezpieczenia dla temperatury pracy Sprężarka zatrzyma pracę w przypadku, gdy temperatura otoczenia wykracza poza zakres temperatur znamionowych. Zabezpieczenie przeciążeniowe Automatycznie reguluje prędkość wentylatora zgodnie z temperaturą otoczenia dla uzyskania maksymalnej wydajności i zabezpieczenia sprężarki przed przeciążeniem. Odporna na bakterię Legionella Automatycznie podgrzewa wodę do 65 C co 7 dni, aby zabić bakterię Legionella oraz inne, które mogłyby występować w zbiorniku. 13

15 WŁAŚCIWOŚCI POMP CIEPŁA HAIER Podłączenie cyrkulacji powietrza Pompa ciepła Haier HP250CM2 Podłączenie wody Instalacje niezależne Instalacje kolektora słonecznego Instalacje z bojlerem (wersja 1) Instalacje z bojlerem (wersja 2) Instalacja i podłączenie do kolektora słonecznego Sterownik kolektora słonecznego NAZWA SERII HAIER HP250CM2 Zbiornik Pojemność 242 Napięcie / częstotliwość znamionowa f/v/hz 1/230/50 Ciśnienie znamionowe zbiornika bar 8.5 Dodatkowy wymiennik / powierzchnia Tak / 1 m 2 Klasa wodoodporności IPX4 Osiągi Typ odzysku Otoczenie / Zewnętrzne COP (przy temp. 7 o C) (EN16147) 2.50 COP (przy temp. 15 o C) (EN16147) 2.90 Cykl pobierania (EN16147) L Moc elektryczna rezerwowa W 2150 Średnia moc na wejściu - tylko pompa ciepła W 665 Maksymalna moc na wejściu - tylko pompa ciepła W 850 Maksymalna objętość gorącej wody użytkowej (EN16147) l 3000 Czas podgrzania (@ 7 o C) godz. 7.2 Czas podgrzania (@ 15 o C) godz. 5.6 Domyślna nastawa temperatury o C 55 Zakres nastawy temperatury - z grzałką o C Zakres temperatury - tylko pompa ciepła o C Strumień powietrza m 3 /godz Dopuszczalny spadek ciśnienia w obwodzie powietrza bez wpływu na wydajność Pa 25 Maksymalne ciśnienie robocze czynnika chłodniczego wlot / wylot MPa 0.8 / 2.8 Typ czynnika chłodniczego / masa kg R134a / 0.9 Potencja Niszczenia Ozonu ODP 0 Potencjał Globalnego Ocieplenia GWP 1300 Poziom ciśnienia hałasu I (2m/IEC ) db(a) 40 Temperatura pracy - tylko pompa ciepła o C -5~35 Temperatura pracy - system o C -5~35 Wymiary Powietrze wlot / wylot mm Φ=160 Podłączenie wody na wylocie G3/4 F Podłączenie wody wlot / drenaż G3/4 F Podłączenie zaworu bezpieczeństwa G3/4 F Wymiary wyrobu (gł. x szer. x wys.) mm 600 x 629 x 1987 Wymiary po zapakowaniu bez palety (gł. x szer. x wys.) mm 736 x 695 x 2120 Waga brutto kg 150 Waga netto kg 136 Cena netto PLN

16 Iglotech Sp. z o.o. ul. Toruńska Kwidzyn iglotech@iglotech.com.pl
