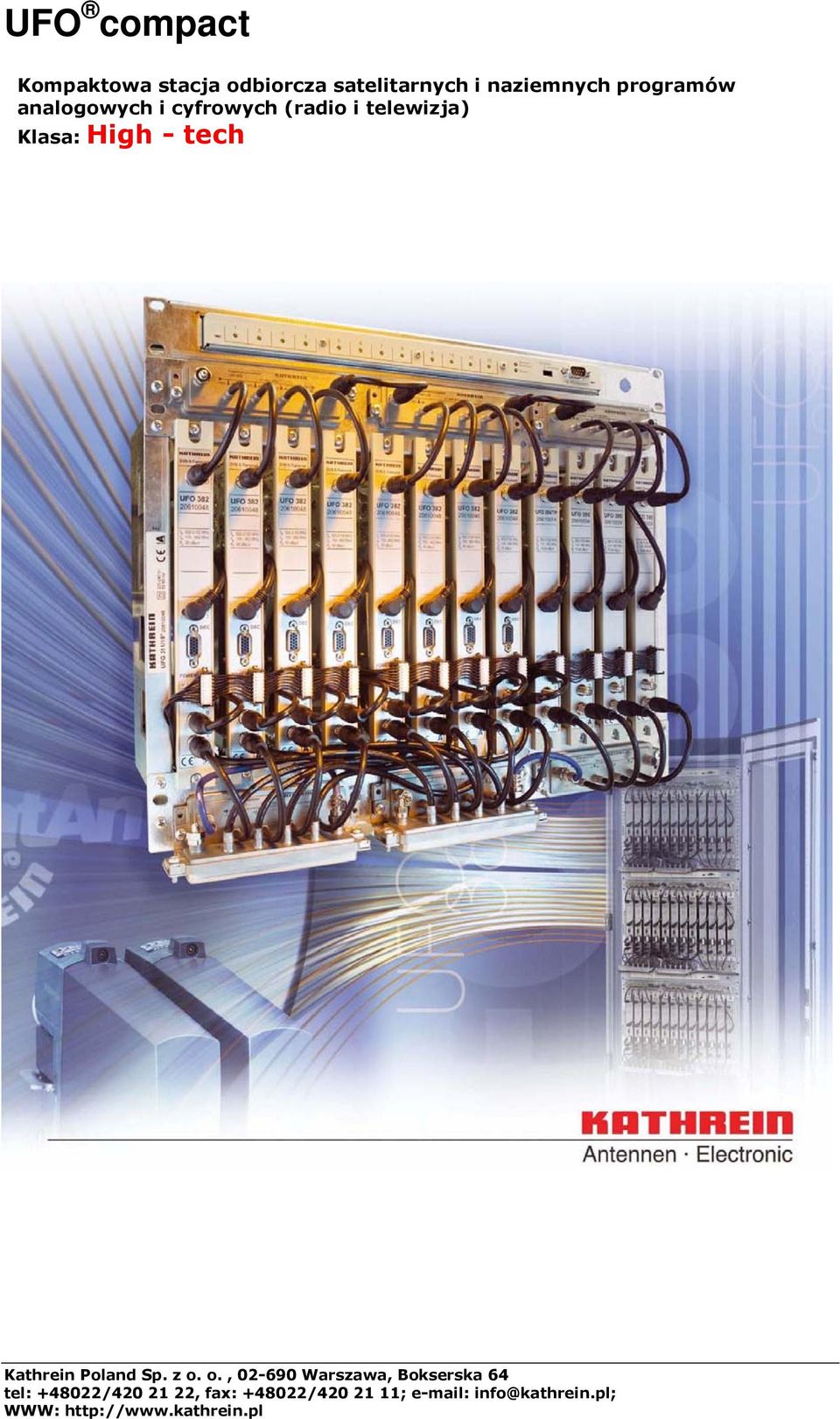

1 UFO compact & () *( +( &+(,&-,+( (+#+(. )/ 0, (

2 UFO compact przetwarzanie sygnału UFO compact przetwarzanie sygnału Prezentujc UFO compact, Kathrein udostpnia niedrog stacj odbiorcz high-tech do odbioru cyfrowych i analogowych programów radiowych i telewizjnych Instalacja stacji jest niezwykle łatwa Kompletnie wyposaony i okablowany moduł bazowy lub moduł rozszerzajcy, przystosowane do montau na cianie lub w szafie 19 calowej, mog pomieci od 8 do 12 kaset Zasilanie poszczególnych modułów odbywa si przez elastyczne tamy. Zasilanie LNB odbywa si przez diplexer. UFO compact moe by skompletowana i zaprogramowana przez specjalist dilera. Standardowe ustawienia programowane s z klawiatury dostarczanego sterownika-kontrolera Sterownik dołczany jest kablem do programowanego modułu. Wbudowany zasilacz dostarcza wszystkich napi potrzebnych do zasilania stacji. UFO compact składa si z nastpujcych komponentów: urzdzenia bazowego na 8 lub 12 modułów urzdzenia bazowego na 12 modułów z przeznaczeniem do montau w szafach 19 rozszerzenia urzdzenia bazowego montowanego na cianie lub w szafie 19, na 12 modułów modułów kanałów satelitarnych transkoderów DVB transmodulatorów DVB konwerterów TV i DVB wzmacniaczy FM (VHF) i konwerterów FM (VHF) modulatorów TV modulatorów FM demultiplexera szyny danych splitera wejciowego / na 4/ software u akcesoriów do instalacji w szafach 19 UFO compact spełnia wymagania EN i EN , CE i wymagania dla urzdze ze znakiem klasy A Dane techniczne

3 UFO compact Jednostka podstawowa Typ UFG 308 UFG 312 UFG 311/19 UFG 314/19 Nr katalogowy Rozszerzenie Typ UFG 313 UFG 301/19 UFG 304/19 Nr katalogowy Rodzaj montau monta na cianie w szafie 19 calowej Ilo miejsc dla kaset pojedynczych i twin Dane wejciowe Zakres czstotliwoci wejciowych MHz 87,5-862/ Rozdzielacz wejciowy sat. 2 x 4 3 x 4 3 x 4 3 x 4 Tłumienie rozdziału sat. db < 13 na rozdzielaczy 4- krotnym Tłumienie na przelocie sat. db < 4 na rozdzielaczu 4-krotnym Zasilanie LNB V/mA 18/Max. 800 Dane wyjciowe Zakres czstotliwoci wyjciowych MHz Sumator wyjciowy 2 x 4 3 x 4 3 x 4 3 x 4 Tłumienie podłczenia Tłumienie na przelocie Wzmacniacz wyjciowy - - Wzmocnienie db Wyjciowy poziom pracy PAL QPSK/QAM FM dbuv dbuv dbuv Zakres regulacji na kadym wyjciu db - 7 Zasilacz Napicie zasilania V/Hz /50/60 Max. pobór mocy W 171 Moc odbierana W 146 Napicia obwodu wtórnego Max. dopuszczalny prd V A , ,5 7,8 0,8 0,11 Nie przekracza maksymalnego dozwolonego dla kazdego napiecia prdu Całkowite obcienie obwodu wtórnego nie powinno przekracza 148 W Sygnalizacja przekroczenia prdu / czerwona dioda LED / przy 5V / > 14,5 A przy 12,5V / > 7,8 A Ogólne Dopuszczalny zakres zmian temperatury C -20 do do Moduły / kasety 1

4 UFO compact przetwarzanie sygnału UFO 340 (QPSK PAL) 3 Moduł Twin sat, do odbioru programów satelitarnych w PAL. Dwa kanały zintegrowane w jednym module, opcjonalnie mona uywa jednego lub dwóch wej. Do kanału A mona dołczy zewntrzny dekoder. Wszystkie parametry, poziom wyjciowy oraz wyłczenie kanału ustawiane przez kontroler. Dwik stereo, mono, 2-ton. W kanale A mona wyłczy sygnał TV przy odbiorze programów radiowych. Wybór standardu B/G, D/K. Moliwo odbioru z pasma C wejcie: MHz UFO 341 (QPSK - PAL) 4 Zmienia program TV sat z analogow podnon tonu na program analogowy PAL ( B/G; D/K; I) Kaseta posiada dwa wejcia (A/B) UFO 392 (QPSK PAL) 41 UFO 382 (QPSK PAL) Transkoduje sygnał QPSK w dwa kanały PAL-TV (standard B/G, D/K, I) Dwa kanały zintegrowane w jednym module. Dwa wejcia A/B ustawiane centralnym kontrolerem. (np. polaryzacja V/H). Poziomy wyjciowe obu kanałów mog by ustawiane wspólnie i wyłczane oddzielnie. Moliwy odbiór programów sat. cyfrowych od 2-35 MS/s ( MCPC, SCPC), kaseta ma wbudowany modulator TV stereo, generator VPS i TXT, Tryb pracy audio: stereo, mono, dual/2-ton. Dostpny: subtitling, teletext, wyłczanie sygnału wideo przy transmisji programów radiowych. Aktualizacja software'u kasety przez interface kontrolera. wejcie: MHz wyjcie (x2): MHz Transkoder QPSK-PAL, konwertuje programy QPSK sat do PAL ( B/G, D/K, I). Wymagany jeden kanał na jeden program, dwa wejcia (A/B) ustawiane przez kontroler (V/H), MCPC i SCPC, modulator TV stereo, moliwo wyposaenia w interface CI ( UFZ 383) wejcie: MHz

5 UFO compact UFO 312 (QPSK FM) 4 Transkoder QPSK - UKW. Wejcie: MHz wyjcie: dwa kanały FM, 87,5 108 MHz UFO 385 (QPSK QAM) 2,+ 44 UFO 387 (QPSK QAM) 2,+ Sat transmodulator QPSK - QAM, przenosi zawarto transpondera sat. w jeden kanał QAM. Ustawiany QAM - 16/32/64/128/256 wejcie: MHz wyjcie: MHz dla UFO 385; Nr kat wyjcie: MHz dla UFO 387; Nr kat UFO 390 (QPSK QAM) 2,+ Podwójny transkoder QPSK QAM. Moliwo wyboru wej (jedno lub dwa wejcia). Tylko jedna kaseta potrzebna do obsługi dwóch rónych transponderów. Wszystkie parametry ustawiane przez sterownik centralny wejcie: MHz UFO 390/TP (QPSK QAM) UFO 386/TP (QPSK QAM) " Zamienia dwa róne sygnały zmodulowane QPSK w dwa sygnały QAM. Dwa wejcia A/B mog słuy do przełczania polaryzacji. Wszystkie parametry ustawiane sterownikiem centralnym. Oba kanały wyjciowe s kanałami ssiednimi. Czstotliwo kanału B ley zawsze o 8 MHz powyej kanału A. Poziomy sygnału wyjciowego mona ustawia wspólnie i oddzielnie wyłcza. Wbudowany procesor strumienia transportowego MPEG 2: - ustawianie stałej przepływnoci na wyjciu - dopasowanie NIT ( Cable NIT, potrzebny USW 30 i UFX 312) - Modulator QAM moliwo aktualizacji software'u przez interface - konieczny software dla centrali sterujcej ver. 8.5 Twin A i B ustawiany niezalenie z krokiem 1 MHz Raster wyjciowy 8 MHz, dokładne dostrojenie z krokiem 250 khz wejcie: MHz Do konwersji sygnałów z modulacja QPSK do QAM. Wymagany jeden moduł na jeden transponder. Dwa wejcia (A/B) pozwalaj na zestawienie NIT dla dwóch rónych polaryzacji. Poziom sygnału wyjciowego i załczanie, ustawiane kontrolerem. Wbudowany procesor strumienia transportowego MPEG 2: - ustawianie stałej przepływnoci na wyjciu - filtrowanie programów TV i radio ( komfort obsługi z USW 30 i UFX 312) - adaptacja NIT - adaptacja CAT Modulator QAM

6 UFO compact przetwarzanie sygnału UFO 386/MTP (QPSK QAM) " UFO 353 (COFDM PAL) "4 Do konwersji sygnałów z modulacja QPSK do QAM. Pozwala na umieszczanie dodatkowych informacji. Wymagany jeden moduł dla jednego transpondera. Dwa wejcia (A/B) pozwalaj na odbiór rónych transponderów i Barker channels z rónych satelitów. Poziom sygnału wyjciowego i załczanie ustawiane kontrolerem. Wbudowany procesor strumienia transportowego MPEG 2: - przetwarzanie PID ( usuwanie, umieszczanie, nadpisywanie) - umieszczanie informacji EMM jak NIT i dla kabla CAT ze strumienia transportowego B (Barker channel) do strumienia A - ustawianie stałej przepływnoci na wyjciu ( 6,( MS/s z PRC) - filtrowanie programów TV i radio ( komfort obsługi z USW 30 i UFX 312) - adaptacja NIT - adaptacja CAT Modulator QAM Konwertuje programy DVB-T z modulacj COFDM do analogowego sygnału PAL (B/G, D/K. I). Parametry ustawiane kontrolerem. Mona stosowa moduł CI UFZ 382 wejcie: / MHz UFO 356/TP (COFDM QAM) "1 Transmodulator programów COFDM-PAL, konwertuje programy DVB-T do sygnału QAM. Parametry ustawiane kontrolerem. Wbudowany procesor strumienia MPEG 2: -ustawianie stałej wartoci strumienia wyjciowego -filtr programów TV i radio -przystosowanie NIT -ustawianie CAT / Id operatora / Modulator QAM 16/32/64/128/256 UFO 320 (przemiennik TV PAL) 2,+ 4 UFO 321 (przemiennik TV PAL) 2,+ 4" Konwerter TV; konwertuje programy telewizji naziemnej do standardu B/G wejcie / UFO 320/: MHz wejcie / UFO 321/: MHz wyjcie / UFO 320, UFO 321/ : MHz

7 UFO compact UFO 351 (DVB-T PAL) UFO 352 (DVB-T PAL) 44 Konwertuje naziemne programy DVB-T i analogowe PAL (standard B/G, D/K, I) Ustawianie wejcia i wyjcia kontrolerem, dua selektywno. Moliwo dowolnej konwersji, automatyka poziomu, Ustawianie wejcia i wyjcia, poziomu wyjciowego - kontrolerem UFO 351 wejcie: / MHz wyjcie: MHz UFO 352 wejcie: / MHz wyjcie: MHz UFO 310 (wzm. FM) 2,+ 3 Wzmacniacz pasma FM wejcie: 87,5-108 MHz wzmocnienie: 36 db regulacja wzmocnienia: db max. poziom wyjciowy 110 dbmv UFO 311 (przemiennik FM ) 4 Podwójny przemiennik UKW. wejcie: 2 kanały FM 87,5 108 MHz wyjcie: 2 kanały FM 87,5 108 MHz UFM 313 (modulator FM) 1 Podwójny modulator FM. wejcie: 4 x audio ( 2 x L/R) wyjcie: 2 x 87,5 108 MHz UFM 340 (modulator TV) 3 Podwójny modulator TV, dwa modulatory w jednym module. Wejcia AV gniazdo Sub min 15 pin. Ton stereo, mono lub dual ton. Wbudowany generator pasów. Standard B/G; D/K lub I, ustawiane z urzdzenia sterujcego. wejcie: Audio (L + R), Video 3

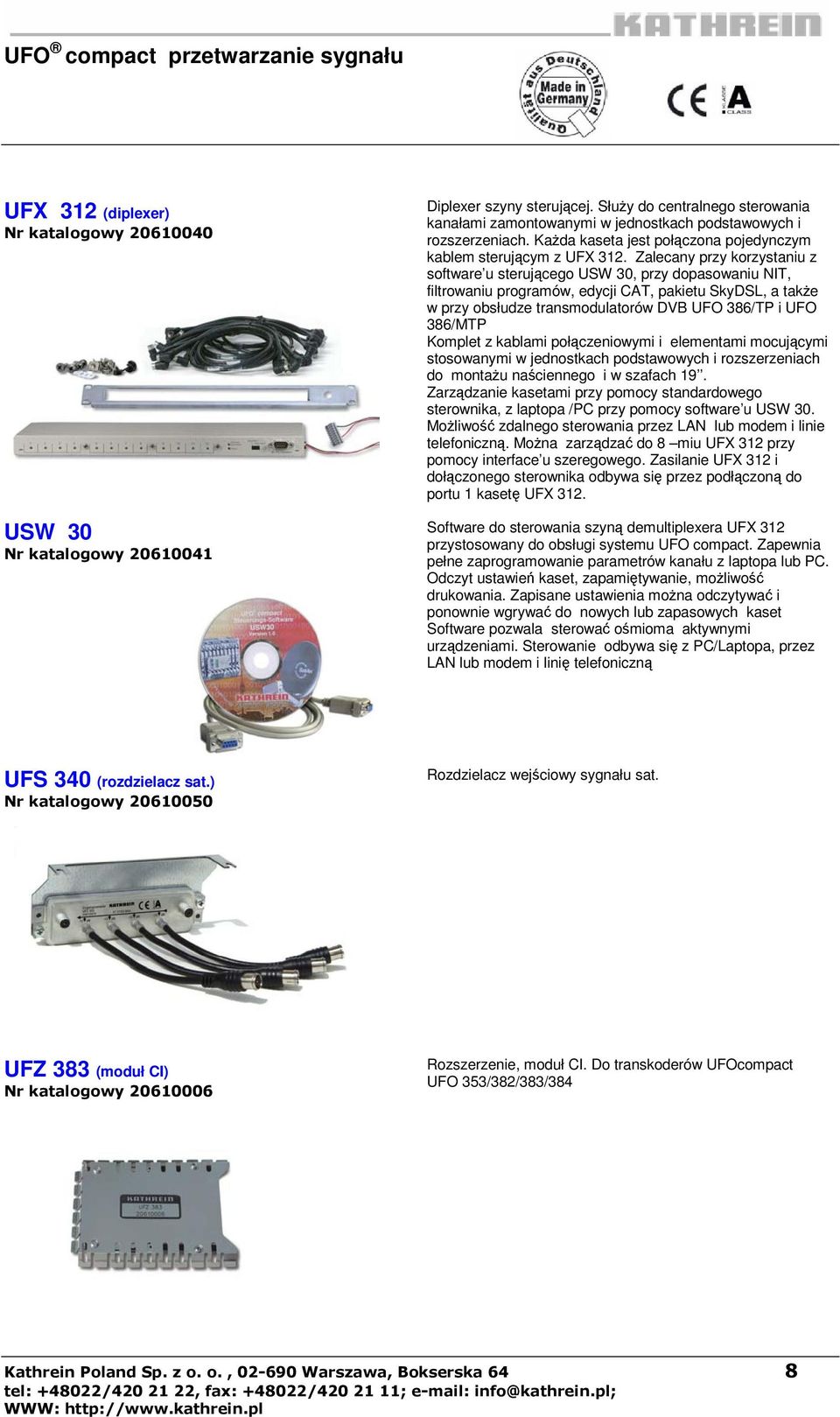

8 UFO compact przetwarzanie sygnału UFX 312 (diplexer) USW 30 " Diplexer szyny sterujcej. Słuy do centralnego sterowania kanałami zamontowanymi w jednostkach podstawowych i rozszerzeniach. Kada kaseta jest połczona pojedynczym kablem sterujcym z UFX 312. Zalecany przy korzystaniu z software u sterujcego USW 30, przy dopasowaniu NIT, filtrowaniu programów, edycji CAT, pakietu SkyDSL, a take w przy obsłudze transmodulatorów DVB UFO 386/TP i UFO 386/MTP Komplet z kablami połczeniowymi i elementami mocujcymi stosowanymi w jednostkach podstawowych i rozszerzeniach do montau naciennego i w szafach 19. Zarzdzanie kasetami przy pomocy standardowego sterownika, z laptopa /PC przy pomocy software u USW 30. Moliwo zdalnego sterowania przez LAN lub modem i linie telefoniczn. Mona zarzdza do 8 miu UFX 312 przy pomocy interface u szeregowego. Zasilanie UFX 312 i dołczonego sterownika odbywa si przez podłczon do portu 1 kaset UFX 312. Software do sterowania szyn demultiplexera UFX 312 przystosowany do obsługi systemu UFO compact. Zapewnia pełne zaprogramowanie parametrów kanału z laptopa lub PC. Odczyt ustawie kaset, zapamitywanie, moliwo drukowania. Zapisane ustawienia mona odczytywa i ponownie wgrywa do nowych lub zapasowych kaset Software pozwala sterowa omioma aktywnymi urzdzeniami. Sterowanie odbywa si z PC/Laptopa, przez LAN lub modem i lini telefoniczn UFS 340 (rozdzielacz sat.) 4 Rozdzielacz wejciowy sygnału sat. UFZ 383 (moduł CI) Rozszerzenie, moduł CI. Do transkoderów UFOcompact UFO 353/382/383/384
