QST-44F/TST-22F Instrukcja obsługi
|
|
- Kinga Rybak
- 8 lat temu
- Przeglądów:
Transkrypt
1 QST-44F/TST-22F Instrukcja obsługi
2 1. Bezpieczeństwo 1.1 Podłączenie do sieci elektrycznej. Urządzenie powinno być podłączone do sieci zasilającej (230V) tylko i wyłącznie przy użyciu zasilacza dostarczonego przez GZT Telkom-Telmor w raz z transmodulatorem. Za uszkodzenia wynikające z użycia nie właściwego zasilacza odpowiada użytkownik. 1.2 Przepięcia. Przeciążenie zasilacza może doprowadzić do zwarcia lub pożaru. Należy nie dopuszczać do przeciążenia linii zasilającej. 1.3 Ciecze. Urządzenie należy chronić przed zachlapaniem. Należy upewnić się czy w miejscu montażu nie występują żadne pojemniki z cieczą mogące zalać urządzenie. 1.4 Czyszczenie. Należy odłączyć urządzenie z sieci zasilającej przed czyszczenie modułu. Używać tylko wilgotnej ściereczki nie nasączanej rozpuszczalnikiem. 1.5 Wentylacja. W celu zapewnienia odpowiedniej cyrkulacji powietrza i zapobieganiu przegrzaniu otwory wentylacyjne nie mogą być zasłonięte. Urządzenie nie może być zamknięte w hermetycznie zamkniętych warunkach środowiskowych. Inne urządzenia elektryczne wytwarzające ciepło nie mogą być instalowane w pobliżu urządzenia. 1.6 Akcesoria. Używanie innych akcesoriów nie wyprodukowanych przez producenta z urządzeniem może spowodować jego uszkodzenie. 1.7 Instalacja urządzenia Urządzenie musi być zainstalowane w miejscu dobrze chronionym przed bezpośrednim nasłonecznieniem. Nie wolno instalować urządzenia w pobliżu innych urządzeń wytwarzających ciepło. Urządzenie musi być zainstalowane w odległości co najmniej 10 cm od innych urządzeń wytwarzających promieniowanie elektromagnetyczne. Nie należy instalować urządzenia na niestabilnych pułkach, gdyż upadek może doprowadzić do jego uszkodzenia.
3 2. Opis elementów urządzenia C1 wejście na zasilacz (5VCD/4A) C2 wejście USB C3 wejście LNB A C4 wyjście LNB A C5 wejście LNB B C6 wyjście LNB B C7 wejścia LNB A C8 wyjście LNB A C9 wejście LNB B C10 wyjście LNB B C11 wejście DVB-T C12 wyjście DVB-T C13 wejście USB1 (na zewnętrzną treść) C14 wejście USB2 (na zewnętrzną treść)

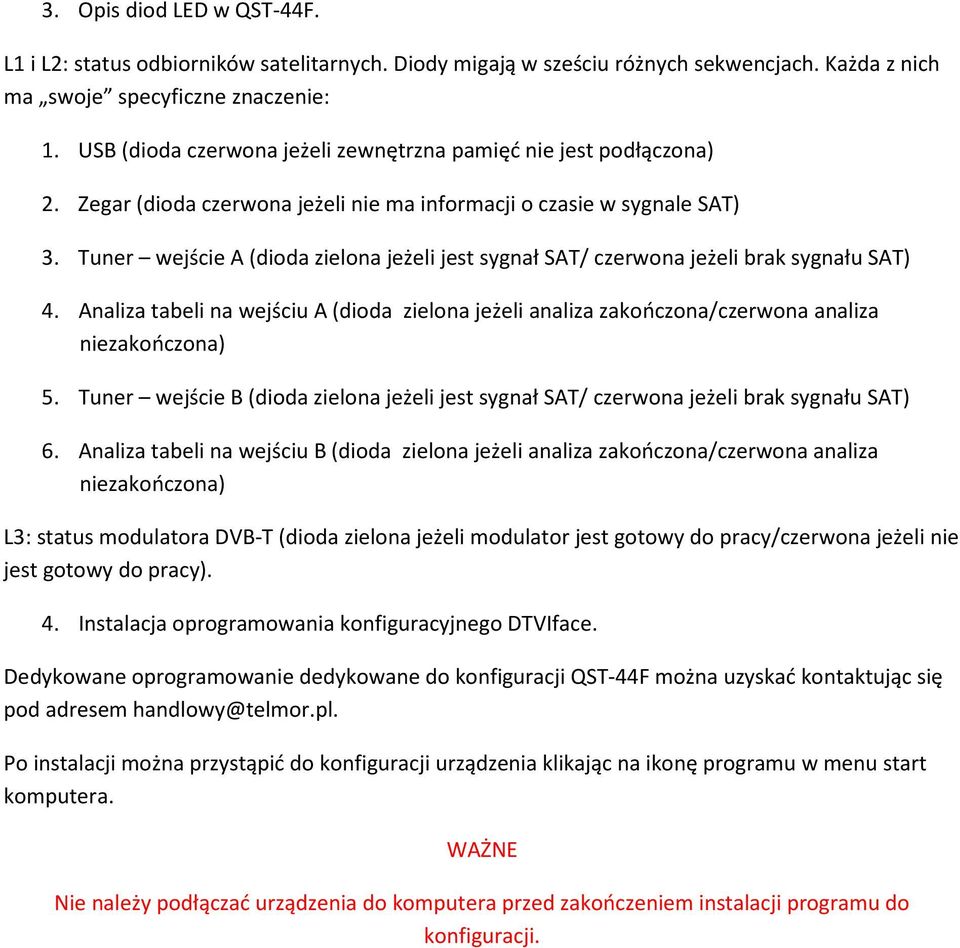

4 3. Opis diod LED w QST-44F. L1 i L2: status odbiorników satelitarnych. Diody migają w sześciu różnych sekwencjach. Każda z nich ma swoje specyficzne znaczenie: 1. USB (dioda czerwona jeżeli zewnętrzna pamięć nie jest podłączona) 2. Zegar (dioda czerwona jeżeli nie ma informacji o czasie w sygnale SAT) 3. Tuner wejście A (dioda zielona jeżeli jest sygnał SAT/ czerwona jeżeli brak sygnału SAT) 4. Analiza tabeli na wejściu A (dioda zielona jeżeli analiza zakończona/czerwona analiza niezakończona) 5. Tuner wejście B (dioda zielona jeżeli jest sygnał SAT/ czerwona jeżeli brak sygnału SAT) 6. Analiza tabeli na wejściu B (dioda zielona jeżeli analiza zakończona/czerwona analiza niezakończona) L3: status modulatora DVB-T (dioda zielona jeżeli modulator jest gotowy do pracy/czerwona jeżeli nie jest gotowy do pracy). 4. Instalacja oprogramowania konfiguracyjnego DTVIface. Dedykowane oprogramowanie dedykowane do konfiguracji QST-44F można uzyskać kontaktując się pod adresem handlowy@telmor.pl. Po instalacji można przystąpić do konfiguracji urządzenia klikając na ikonę programu w menu start komputera. WAŻNE Nie należy podłączać urządzenia do komputera przed zakończeniem instalacji programu do konfiguracji.
5 Jeżeli oprogramowanie zostało poprawnie zainstalowane i mamy połączenie z urządzeniem powinniśmy zobaczyć przedstawiony poniżej screen: Jeżeli nie widzimy powyższego screen a możemy podjąć kolejną próbę połącznie klikając na poniższą ikonę: UWAGA Po podłączeniu QST-44F z komputerem, software sprawdza czy jest zainstalowane najnowsze oprogramowanie na modułach. Jeżeli nie to uruchomi się tryb aktualizacji modułów sygnalizowany odpowiednią wiadomością na ekranie komputera. Nie wolno odłączać przewodu USB od komputera podczas instalacji firmware. Symbole ten wskazuję na pierwszy, podwójny odbiornik satelitarny (T4-D2S/U). Programy odbierane przez pierwszy odbiornik są przesyłane do drugiego z odbiorników. Symbole ten wskazuję na drugi, podwójny odbiornik satelitarny (T4-D2S/U). Oprócz kanałów odebranych w pierwszym odbiorniku, na liście mamy tez kanały odbierane przy użyciu drugiego odbiornika. Wszystkie wybrane kanały są przekazywane do demodulaotra. Symbol ten wskazuję na poczwórny modulator DVB-T (T4-D4CM).

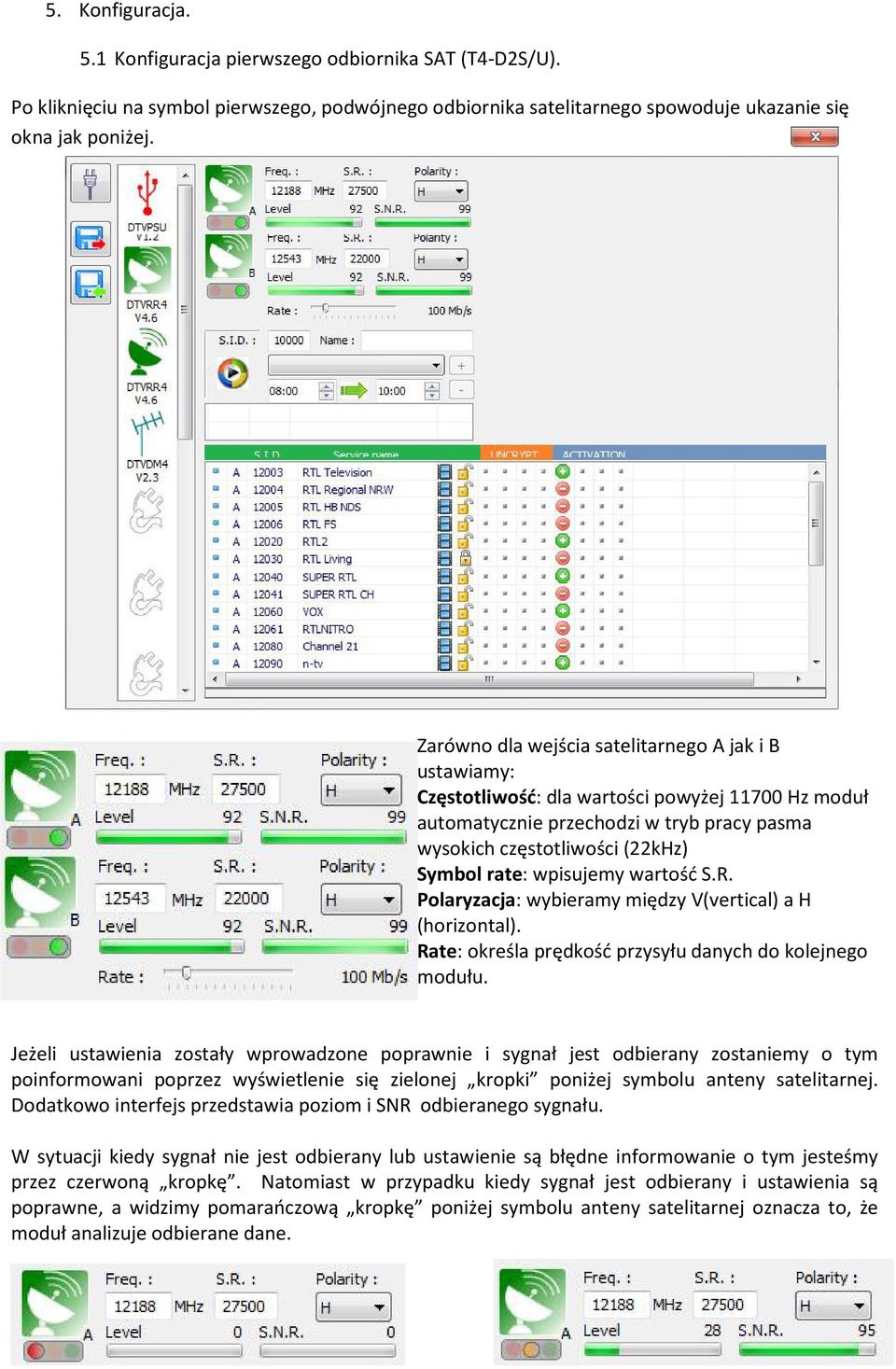

6 5. Konfiguracja. 5.1 Konfiguracja pierwszego odbiornika SAT (T4-D2S/U). Po kliknięciu na symbol pierwszego, podwójnego odbiornika satelitarnego spowoduje ukazanie się okna jak poniżej. Zarówno dla wejścia satelitarnego A jak i B ustawiamy: Częstotliwość: dla wartości powyżej Hz moduł automatycznie przechodzi w tryb pracy pasma wysokich częstotliwości (22kHz) Symbol rate: wpisujemy wartość S.R. Polaryzacja: wybieramy między V(vertical) a H (horizontal). Rate: określa prędkość przysyłu danych do kolejnego modułu. Jeżeli ustawienia zostały wprowadzone poprawnie i sygnał jest odbierany zostaniemy o tym poinformowani poprzez wyświetlenie się zielonej kropki poniżej symbolu anteny satelitarnej. Dodatkowo interfejs przedstawia poziom i SNR odbieranego sygnału. W sytuacji kiedy sygnał nie jest odbierany lub ustawienie są błędne informowanie o tym jesteśmy przez czerwoną kropkę. Natomiast w przypadku kiedy sygnał jest odbierany i ustawienia są poprawne, a widzimy pomarańczową kropkę poniżej symbolu anteny satelitarnej oznacza to, że moduł analizuje odbierane dane.
7 Jeżeli status odbiornika satelitarnego jest sygnalizowany przez zielona kropkę ukaże się nam lista programów odebranych przez dany odbiornik. Tabela gromadząca programy telewizyjne składa się z: Wejście satelitarne: wejście A lub B, Service ID: id odbieranego programu, Service name: nazwa odbieranego programu, Symbol e : pierwszy identyfikuje program telewizyjny a drugi program radiowy, Symbole : pierwszy identyfikuje program kodowany a drugi niekodowany (FTA). Na wyżej przedstawionej liście programów należy zaznaczyć te, które chcemy transferować do następnego modułu T4-D2S/U. program jest aktywny i przesyłany do następnego modułu T4-D2S/U program nie jest aktywny i nie jest przesyłany do następnego modułu T4-D2S/U 5.2 Programowanie kolejnego modułu T4-D2S/U. Klikając na drugi symbol odbiornika satelitarnego T4-D2S/U zobaczymy poniższy obran na ekranie komputera.

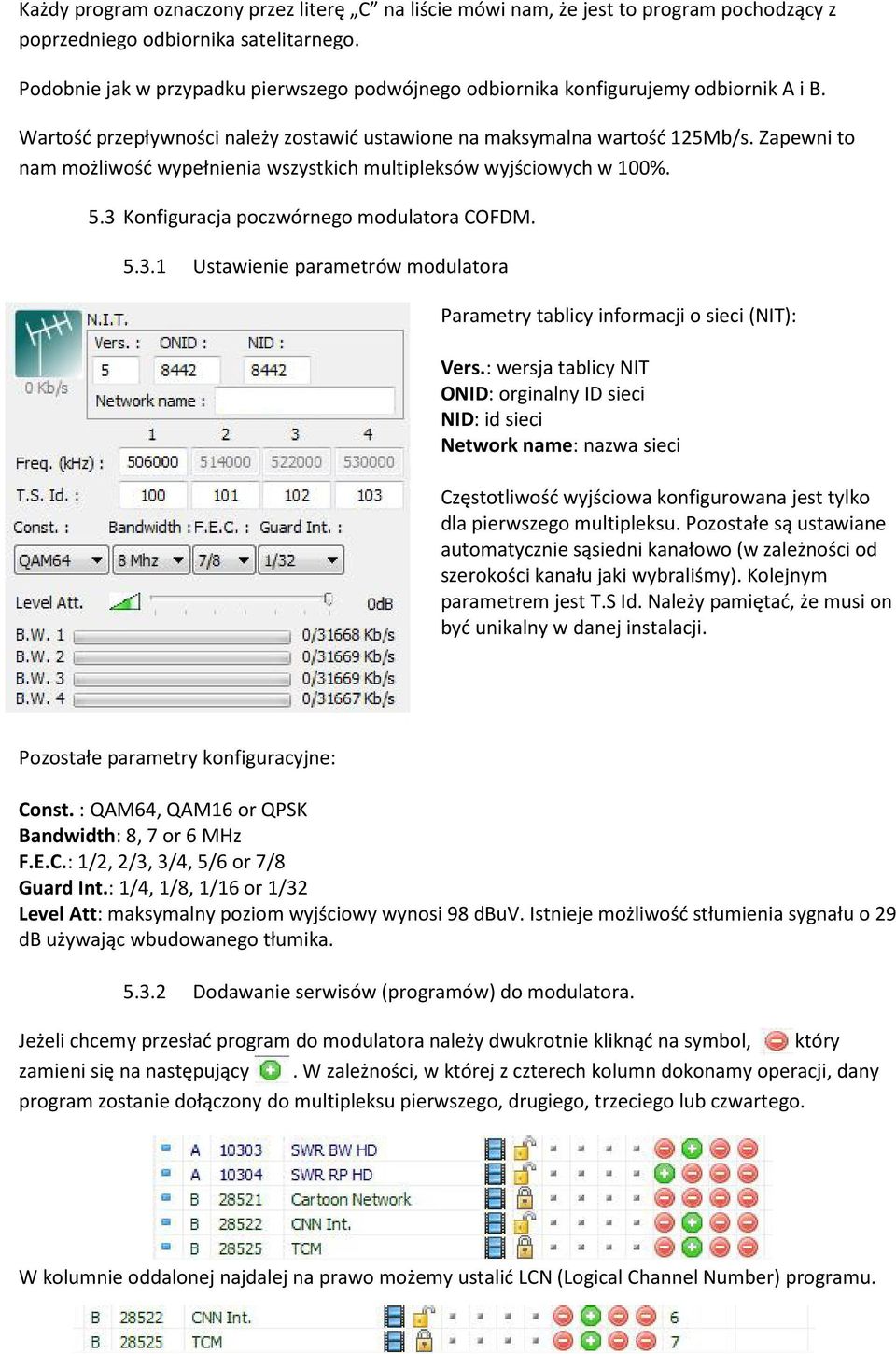

8 Każdy program oznaczony przez literę C na liście mówi nam, że jest to program pochodzący z poprzedniego odbiornika satelitarnego. Podobnie jak w przypadku pierwszego podwójnego odbiornika konfigurujemy odbiornik A i B. Wartość przepływności należy zostawić ustawione na maksymalna wartość 125Mb/s. Zapewni to nam możliwość wypełnienia wszystkich multipleksów wyjściowych w 100%. 5.3 Konfiguracja poczwórnego modulatora COFDM Ustawienie parametrów modulatora Parametry tablicy informacji o sieci (NIT): Vers.: wersja tablicy NIT ONID: orginalny ID sieci NID: id sieci Network name: nazwa sieci Częstotliwość wyjściowa konfigurowana jest tylko dla pierwszego multipleksu. Pozostałe są ustawiane automatycznie sąsiedni kanałowo (w zależności od szerokości kanału jaki wybraliśmy). Kolejnym parametrem jest T.S Id. Należy pamiętać, że musi on być unikalny w danej instalacji. Pozostałe parametry konfiguracyjne: Const. : QAM64, QAM16 or QPSK Bandwidth: 8, 7 or 6 MHz F.E.C.: 1/2, 2/3, 3/4, 5/6 or 7/8 Guard Int.: 1/4, 1/8, 1/16 or 1/32 Level Att: maksymalny poziom wyjściowy wynosi 98 dbuv. Istnieje możliwość stłumienia sygnału o 29 db używając wbudowanego tłumika Dodawanie serwisów (programów) do modulatora. Jeżeli chcemy przesłać program do modulatora należy dwukrotnie kliknąć na symbol, który zamieni się na następujący. W zależności, w której z czterech kolumn dokonamy operacji, dany program zostanie dołączony do multipleksu pierwszego, drugiego, trzeciego lub czwartego. W kolumnie oddalonej najdalej na prawo możemy ustalić LCN (Logical Channel Number) programu.
9 Na interfejsie konfiguracyjnym znajdują się wskaźniki, które pomagają w tworzeniu multipleksów. Pierwszy z nich pokazuje całkowitą zajętość pasma w modulatorze: Drugi natomiast pokazuje zajętość pasma w poszczególnych multipleksach. 6. Informacje dodatkowe. Należy pamiętać, że dany multipleks nie zostanie aktywowane dopóty dopóki nie dodamy do niego żadnego programu. Oznacza to, że możemy wykorzystać tylko dwa multipleksy z czterech dostępnych zajmując tylko dwa kanału. Pozostałe dwa kanały zostaną wolne do innego wykorzystania. Po zmianie parametrów odbiornika satelitarnego na liście programów zobaczymy znaki zapytania przy serwisach, których zmiany dotyczyły. W celu usunięcia zbędnego serwisu z listy należy dwukrotnie kliknąć na symbol nazwie. przy jego 7. Dodawanie zewnętrznej treści w formacie.ts. Transmodulator ma możliwość dołączenia zewnętrznej treści poprzez dostępne porty USB. Dzięki temu możemy stworzyć własny program i zarządzać czasem jego nadawania. W celu przygotowania pliku w odpowiednim formacie, kompatybilny z tym obsługiwanym przez urządzenie, musimy posłużyć się narzędziem pozwalającym przekonwertować treść do formatu.ts. Jednymi z takich programów są: Ojosoft Total Video Convertor oraz Moyea PPT to Video Converter. W załączniku E, dostępnym na końcu instrukcji, znajdziemy nastawy jakich należy użyć w obydwu programach. Wtykając pendrive z odpowiednio przygotowanym plikiem wybieramy go i ustawiamy nazwę, S.I.D oraz harmonogram wyświetlania. Możemy wykorzystać zaimportowany plik na dwa sposoby.

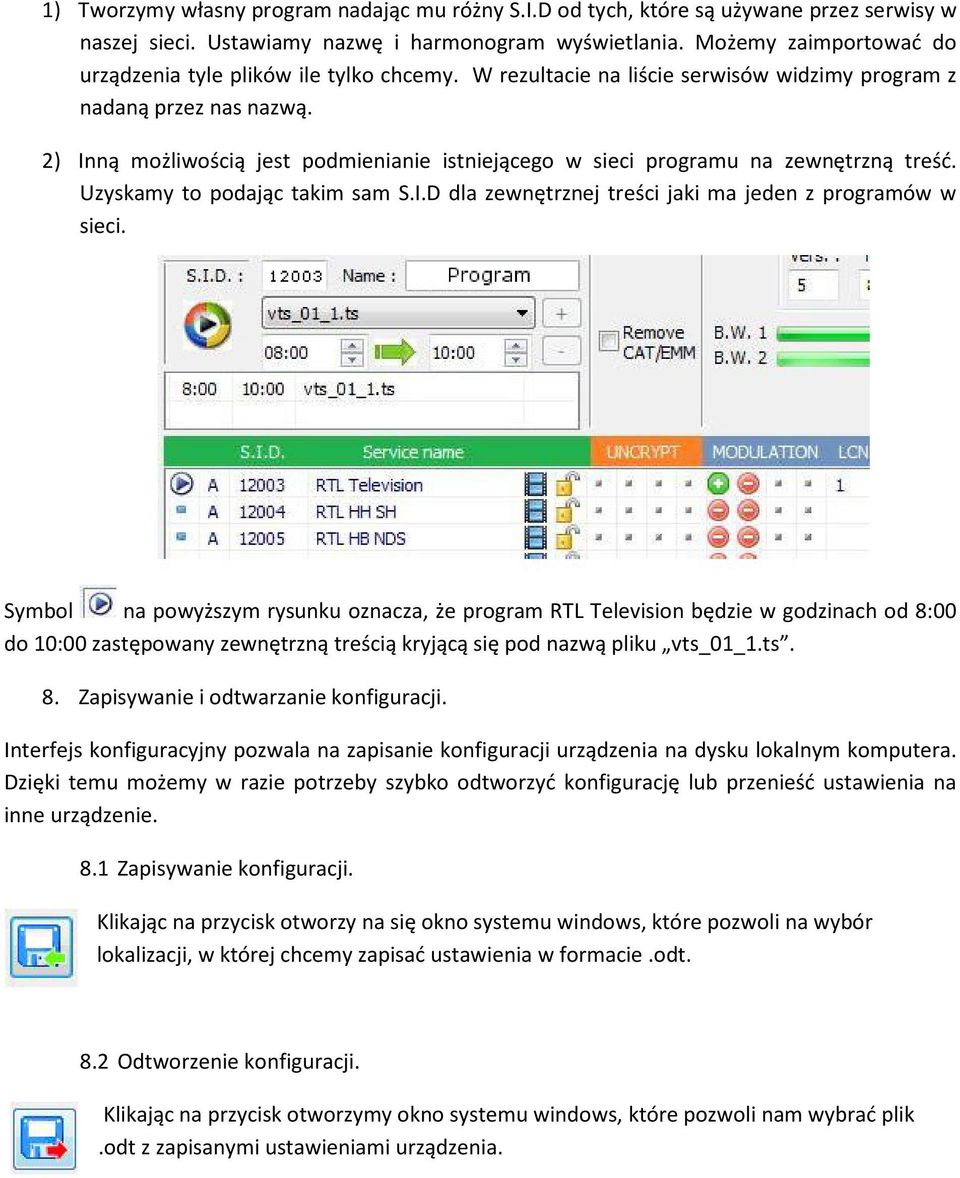

10 1) Tworzymy własny program nadając mu różny S.I.D od tych, które są używane przez serwisy w naszej sieci. Ustawiamy nazwę i harmonogram wyświetlania. Możemy zaimportować do urządzenia tyle plików ile tylko chcemy. W rezultacie na liście serwisów widzimy program z nadaną przez nas nazwą. 2) Inną możliwością jest podmienianie istniejącego w sieci programu na zewnętrzną treść. Uzyskamy to podając takim sam S.I.D dla zewnętrznej treści jaki ma jeden z programów w sieci. Symbol na powyższym rysunku oznacza, że program RTL Television będzie w godzinach od 8:00 do 10:00 zastępowany zewnętrzną treścią kryjącą się pod nazwą pliku vts_01_1.ts. 8. Zapisywanie i odtwarzanie konfiguracji. Interfejs konfiguracyjny pozwala na zapisanie konfiguracji urządzenia na dysku lokalnym komputera. Dzięki temu możemy w razie potrzeby szybko odtworzyć konfigurację lub przenieść ustawienia na inne urządzenie. 8.1 Zapisywanie konfiguracji. Klikając na przycisk otworzy na się okno systemu windows, które pozwoli na wybór lokalizacji, w której chcemy zapisać ustawienia w formacie.odt. 8.2 Odtworzenie konfiguracji. Klikając na przycisk otworzymy okno systemu windows, które pozwoli nam wybrać plik.odt z zapisanymi ustawieniami urządzenia.
11 Annex A: Konstelacja i maksymalny bit rate. Modulacja Code Rate Guard 1/4 Guard 1/8 Guard 1/16 Guard 1/32 Mb/s Mb/s Mb/s Mb/s 1/ / QPSK 3/ / / / / QAM 3/ / / / / QAM 3/ / / Annex B: Specyfikacja techniczna Transmodulator DVB-S/S2 QST-44F QST-22F Wejścia - 4 DVB-S/S2 2 DVB-S/S2 Zakres MHz MHz częstotliwości Tłumienie db < 2.5 db wtrąceniowe LNB - 13/18V 22K (150mA each input) Wejście DVB-S/S2 Modulacja QPSK DVB-S Symbol Rate 1 45 MSps Code Rate (LDPC) 1/2, 2/3, 3/4, 5/6, 7/8 Modulacja QPSK/8PSK Symbol Rate 1 45MSps DVB-S2 QPSK: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, Code Rate (LDPC) 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 Wyjście DVB-T Max. Poziom dbµv 98 wyjściowy Tłumik db 1-30 Tłumienie db < 2 wtrąceniowe Częstotliwość MHz wyjściowa Konstelacja - QPSK/16QAM/64QAM FEC - 1/2, 2/3, 3/4, 5/9, 7/8 Gard interval - 1/4, 1/8, 1/16, 1/32 Tryb pracy - 2K Zasilacz Wejście V/A/Hz /0,5/50-60

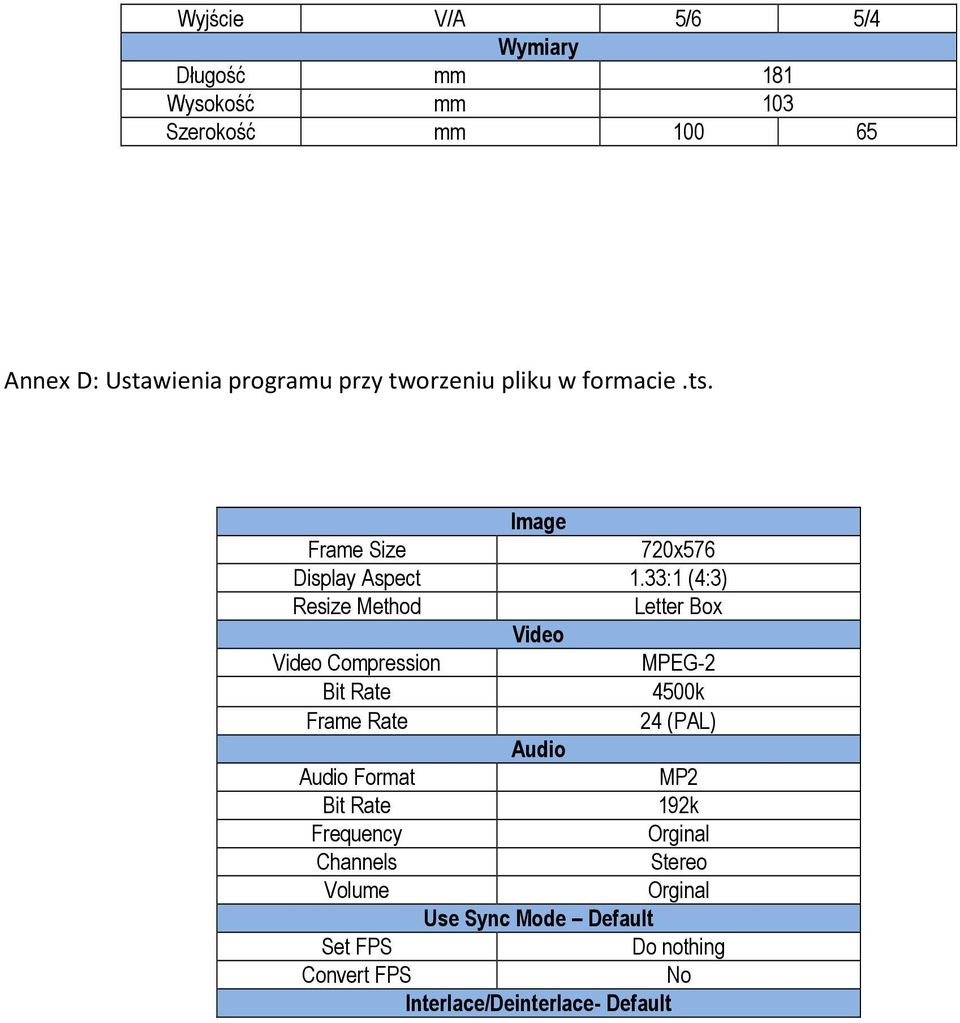

12 Wyjście V/A 5/6 5/4 Wymiary Długość mm 181 Wysokość mm 103 Szerokość mm Annex D: Ustawienia programu przy tworzeniu pliku w formacie.ts. Image Frame Size 720x576 Display Aspect 1.33:1 (4:3) Resize Method Letter Box Video Video Compression MPEG-2 Bit Rate 4500k Frame Rate 24 (PAL) Audio Audio Format MP2 Bit Rate 192k Frequency Orginal Channels Stereo Volume Orginal Use Sync Mode Default Set FPS Do nothing Convert FPS No Interlace/Deinterlace- Default
