1 Stacja czołowa TV Skuteczne zarządzanie listą programów Redundancja sygnałów IPTV i antenowych Lokalny kontent TV jako sposób na budowanie lojalności abonentów Krzysztof Sidor k.sidor@diomar.pl DIOMAR Sp. z o.o., ul. Na Skraju 34, Warszawa

sposób na budowanie lojalności abonentów Krzysztof Sidor k.

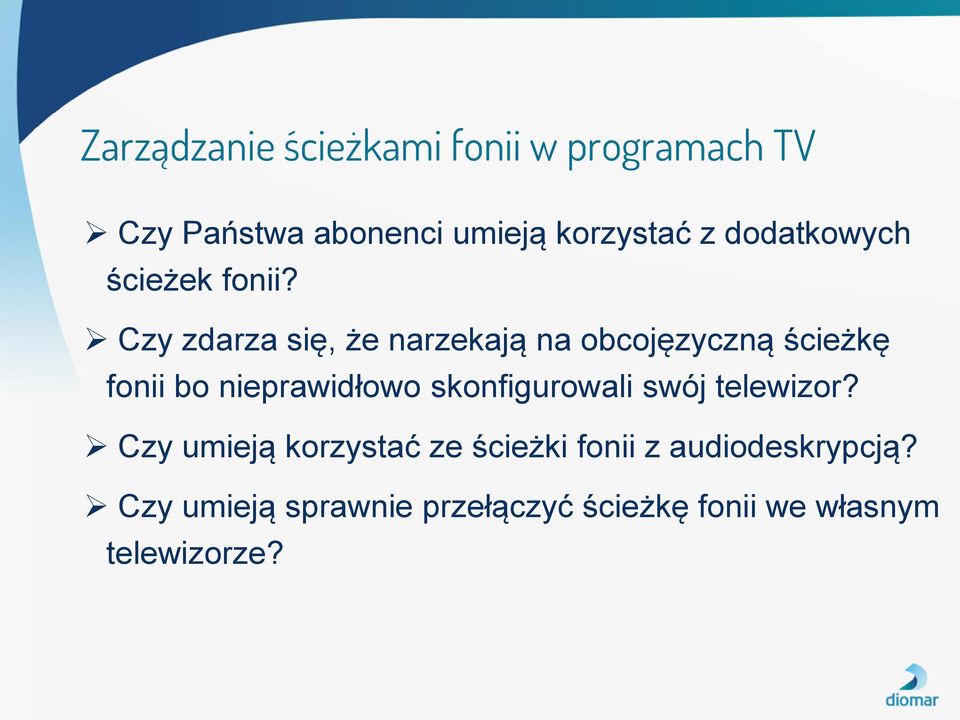

2 Zarządzanie ścieżkami fonii w programach TV Czy Państwa abonenci umieją korzystać z dodatkowych ścieżek fonii? Czy zdarza się, że narzekają na obcojęzyczną ścieżkę fonii bo nieprawidłowo skonfigurowali swój telewizor? Czy umieją korzystać ze ścieżki fonii z audiodeskrypcją? Czy umieją sprawnie przełączyć ścieżkę fonii we własnym telewizorze?

Czy zdarza się, że narzekają na obcojęzyczną ścieżkę fonii bo nieprawidłowo

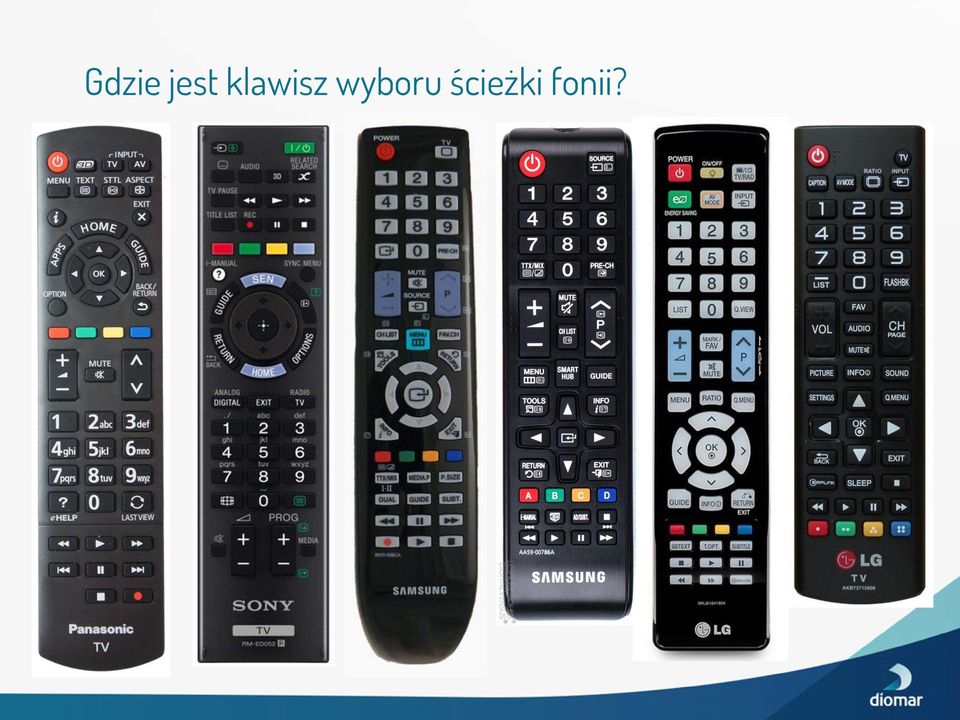

3 Gdzie jest klawisz wyboru ścieżki fonii?

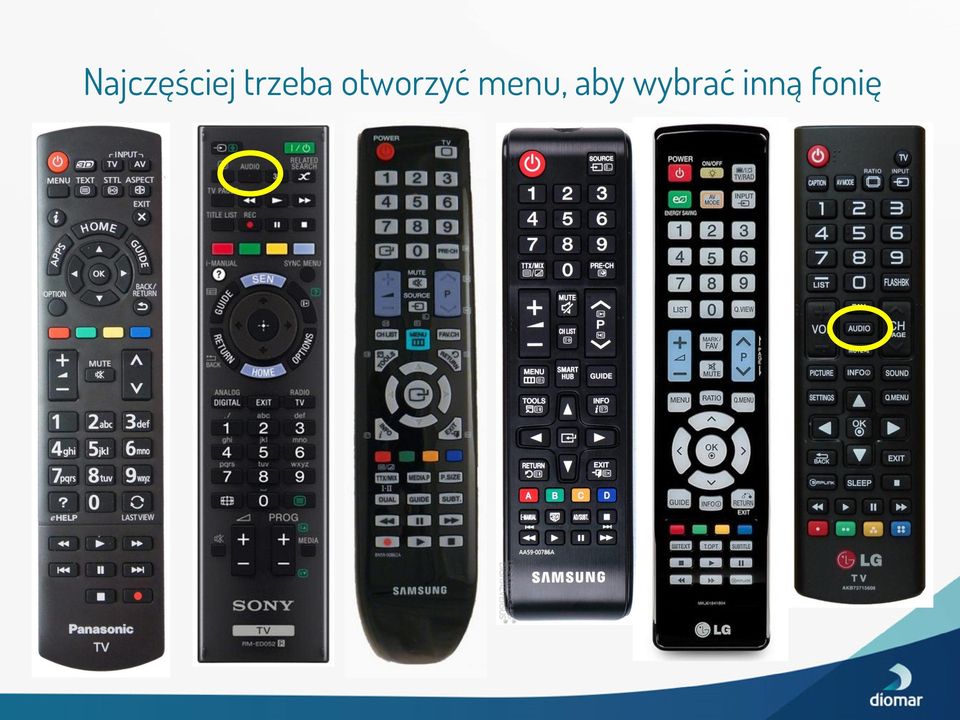

4 Najczęściej trzeba otworzyć menu, aby wybrać inną fonię

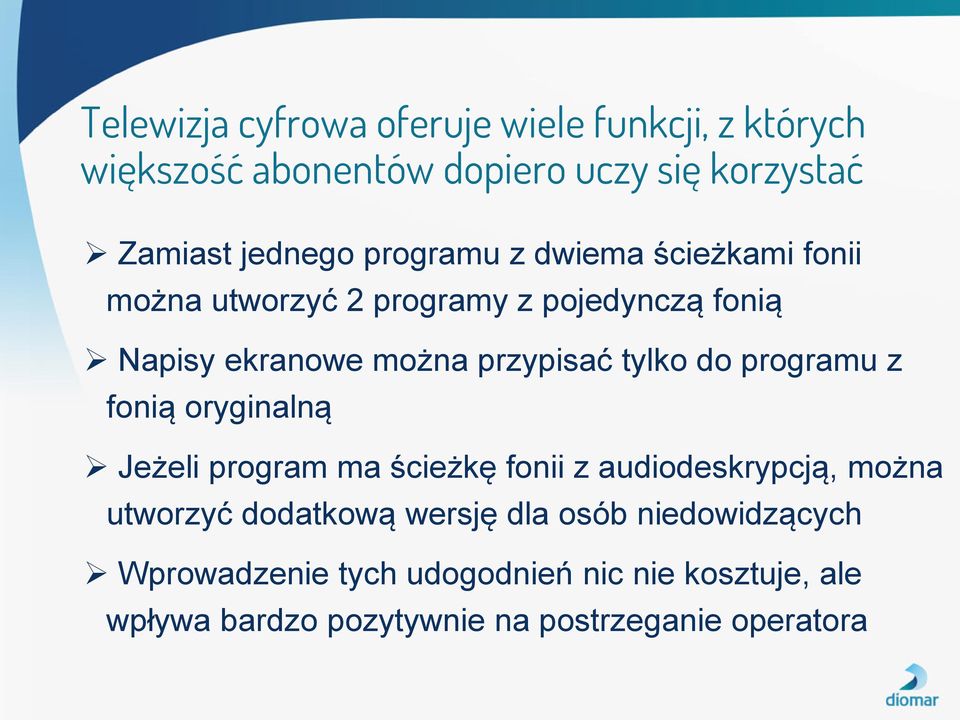

5 Telewizja cyfrowa oferuje wiele funkcji, z których większość abonentów dopiero uczy się korzystać Zamiast jednego programu z dwiema ścieżkami fonii można utworzyć 2 programy z pojedynczą fonią Napisy ekranowe można przypisać tylko do programu z fonią oryginalną Jeżeli program ma ścieżkę fonii z audiodeskrypcją, można utworzyć dodatkową wersję dla osób niedowidzących Wprowadzenie tych udogodnień nic nie kosztuje, ale wpływa bardzo pozytywnie na postrzeganie operatora

do programu z fonią oryginalną Jeżeli program ma ścieżkę fonii z audiodeskrypcją, można utworzyć dodatkową wersję dla

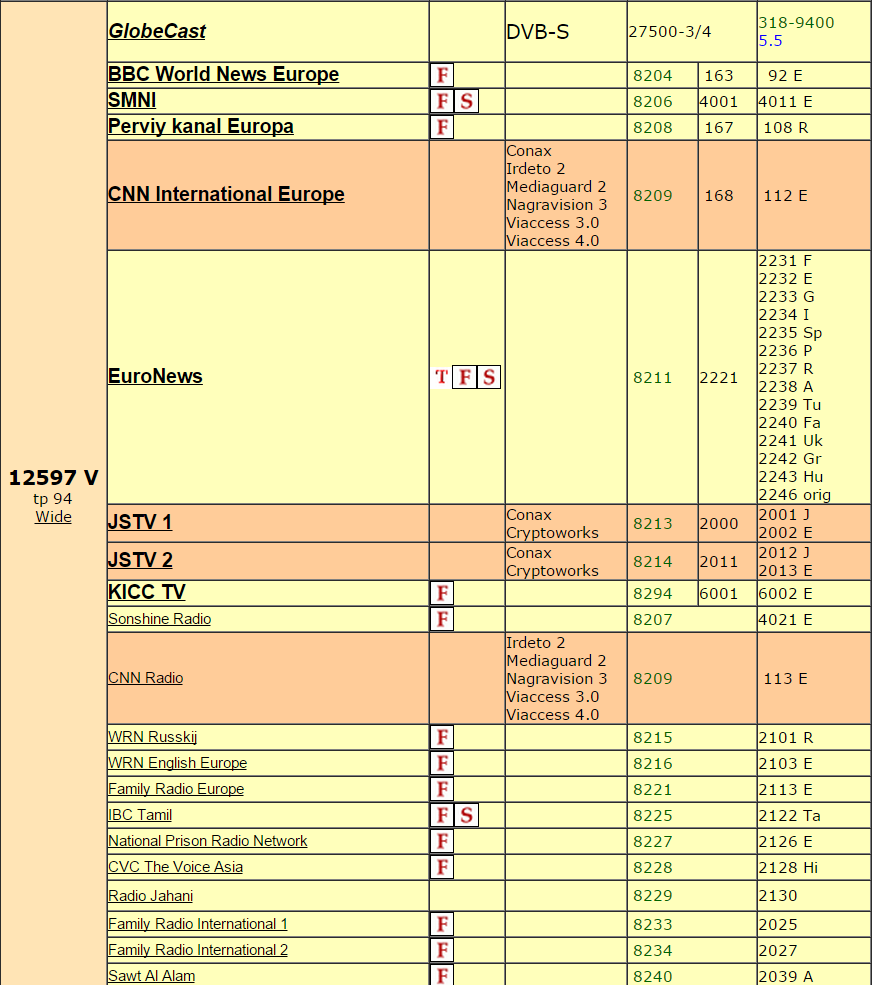

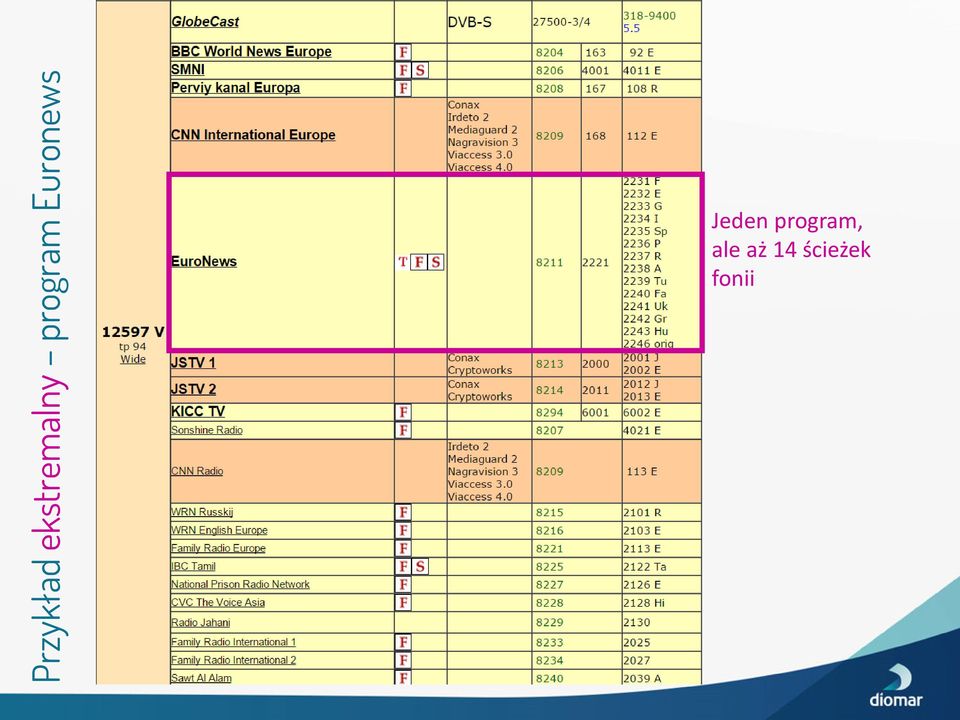

6 Przykład ekstremalny program Euronews Jeden program, ale aż 14 ścieżek fonii

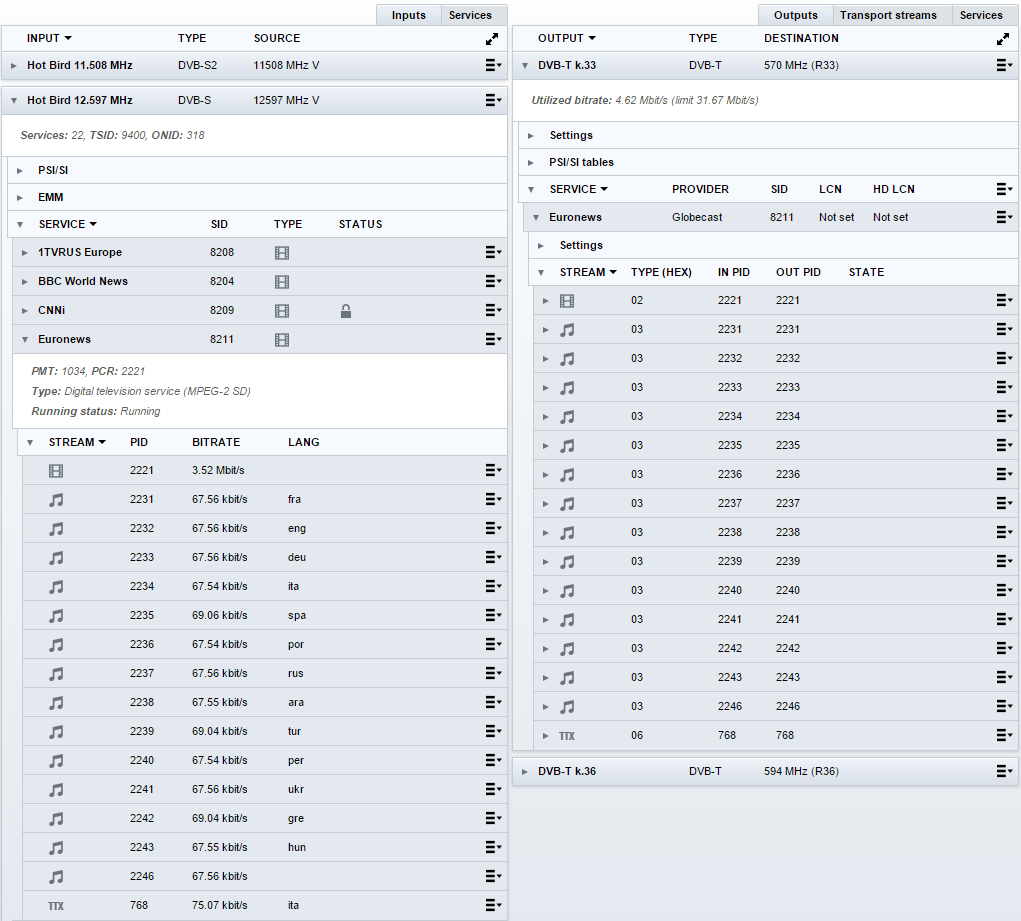

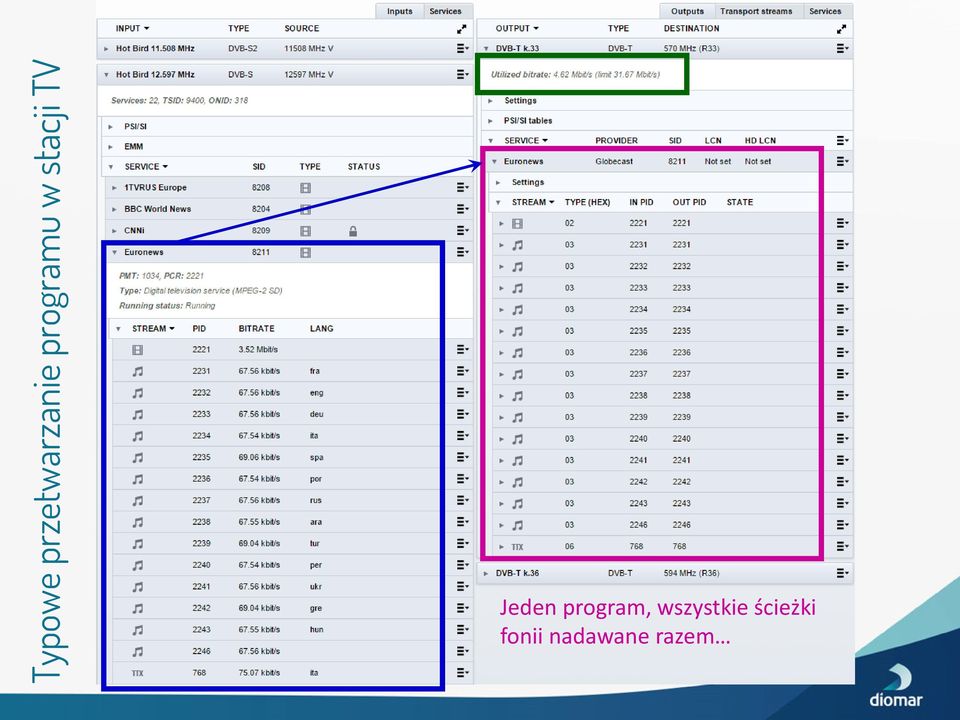

7 Typowe przetwarzanie programu w stacji TV Jeden program, wszystkie ścieżki fonii nadawane razem

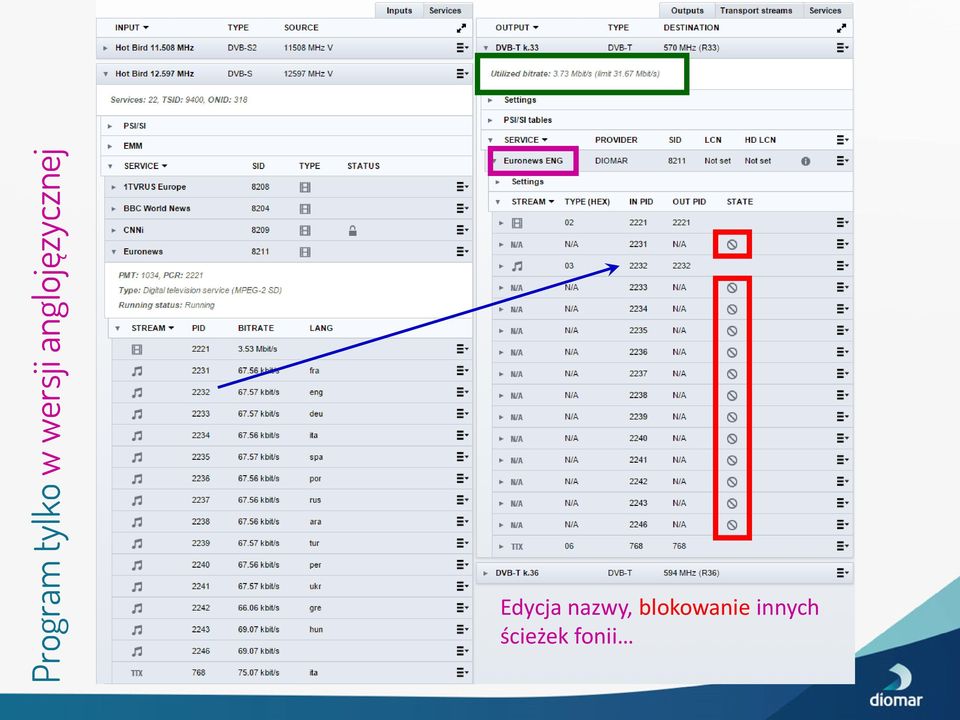

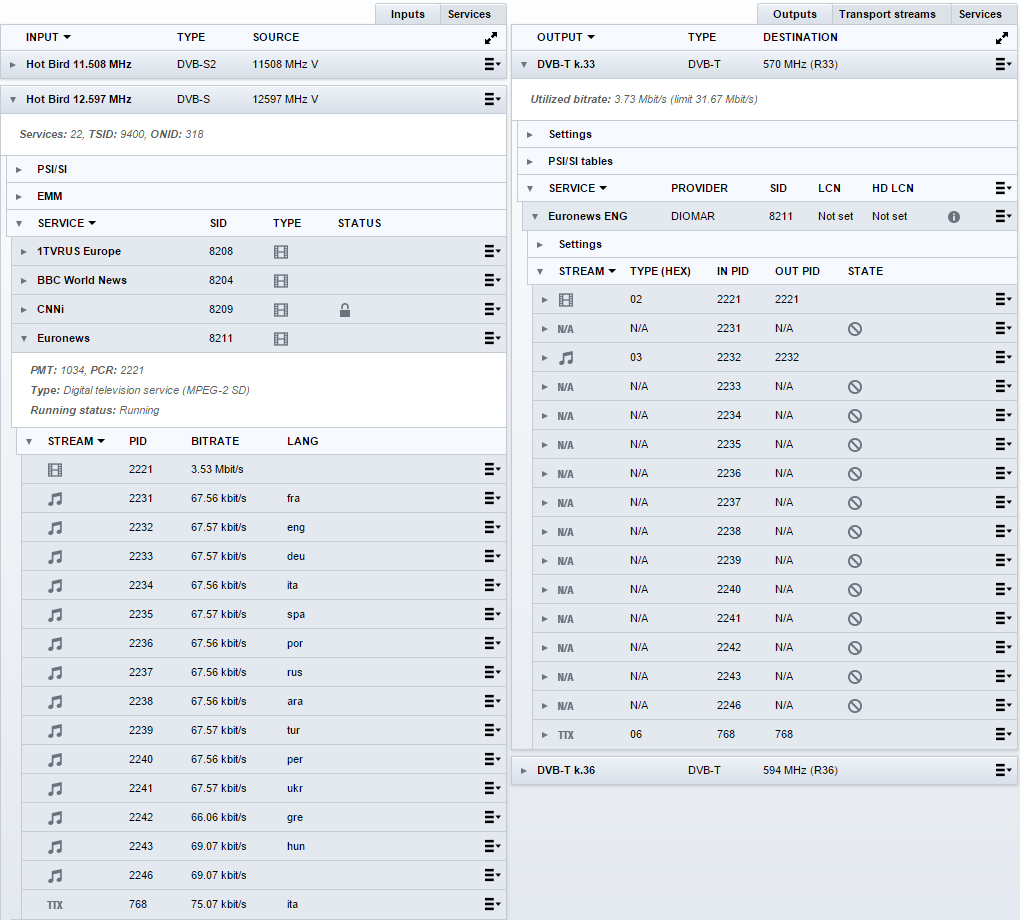

8 Program tylko w wersji anglojęzycznej Edycja nazwy, blokowanie innych ścieżek fonii

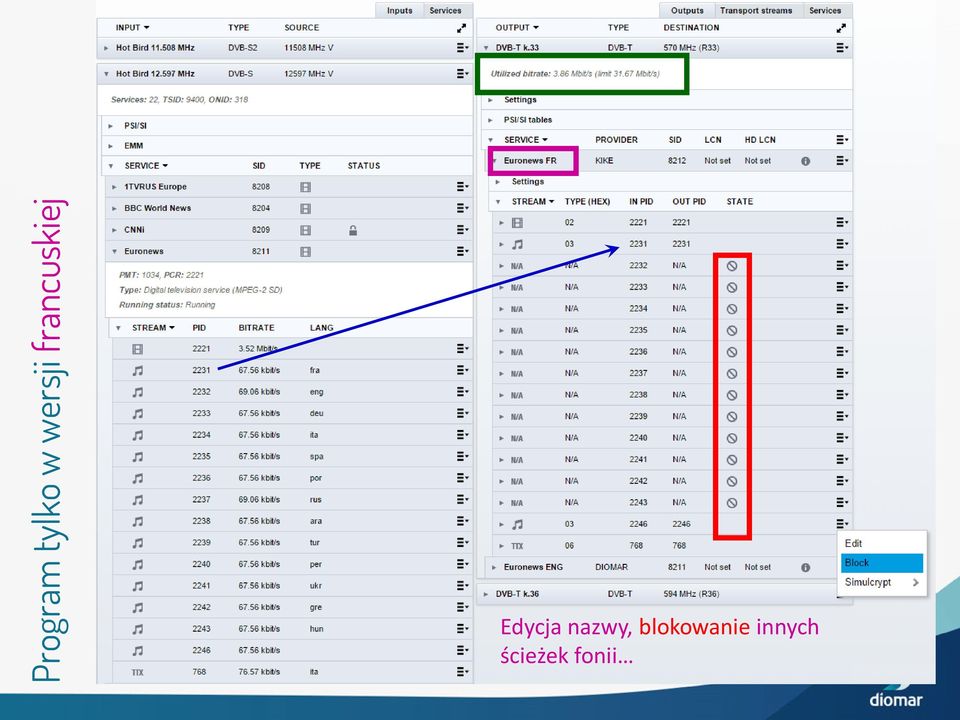

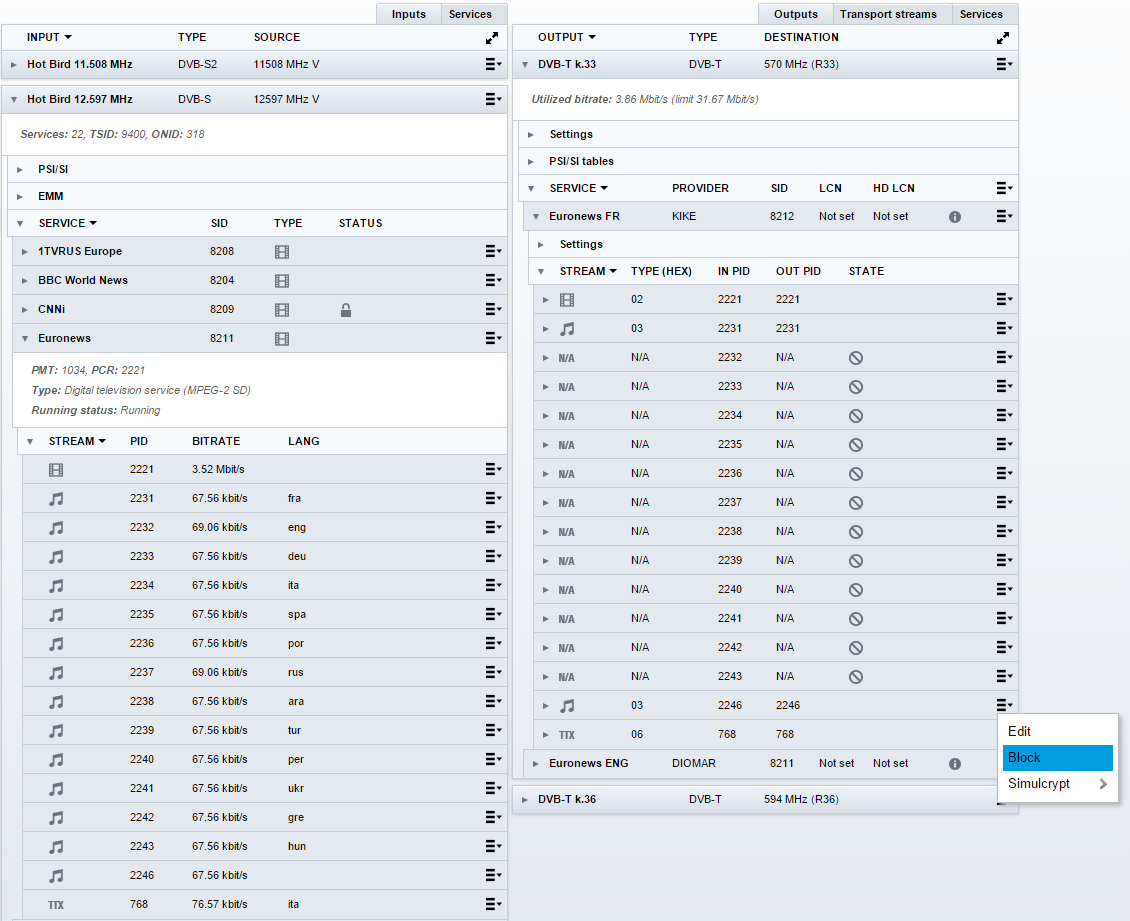

9 Program tylko w wersji francuskiej Edycja nazwy, blokowanie innych ścieżek fonii

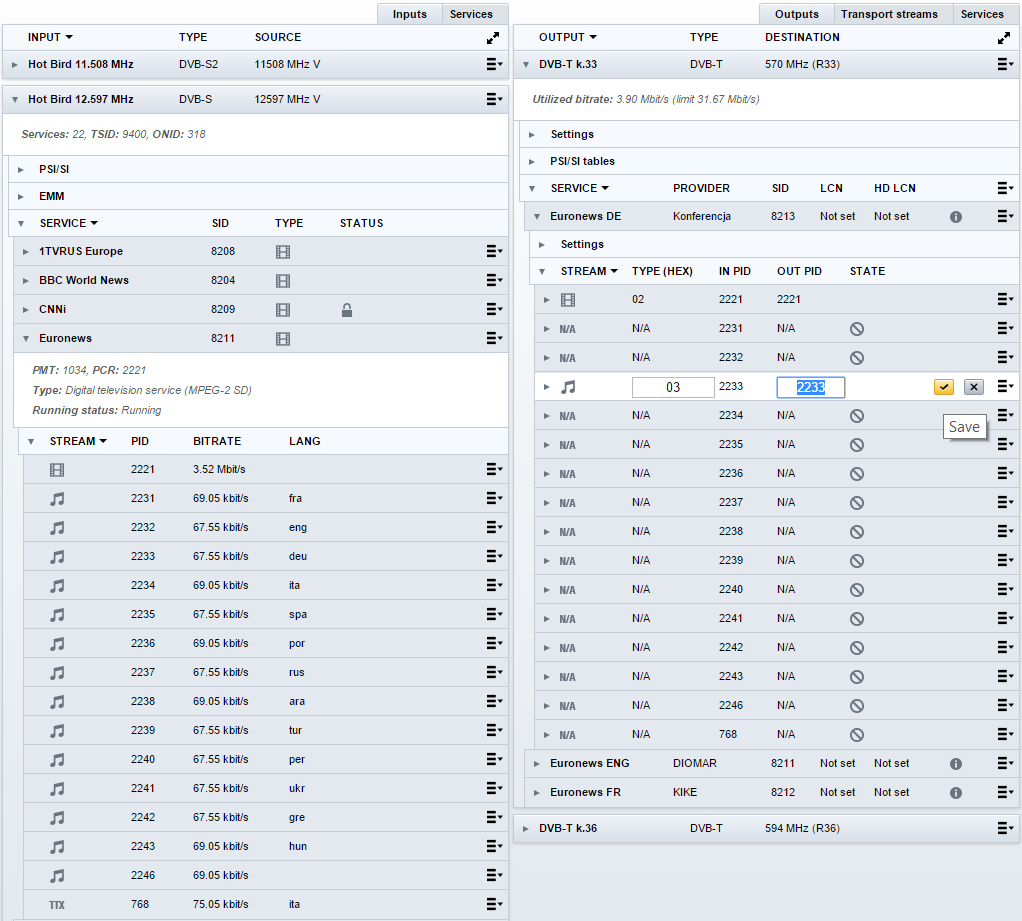

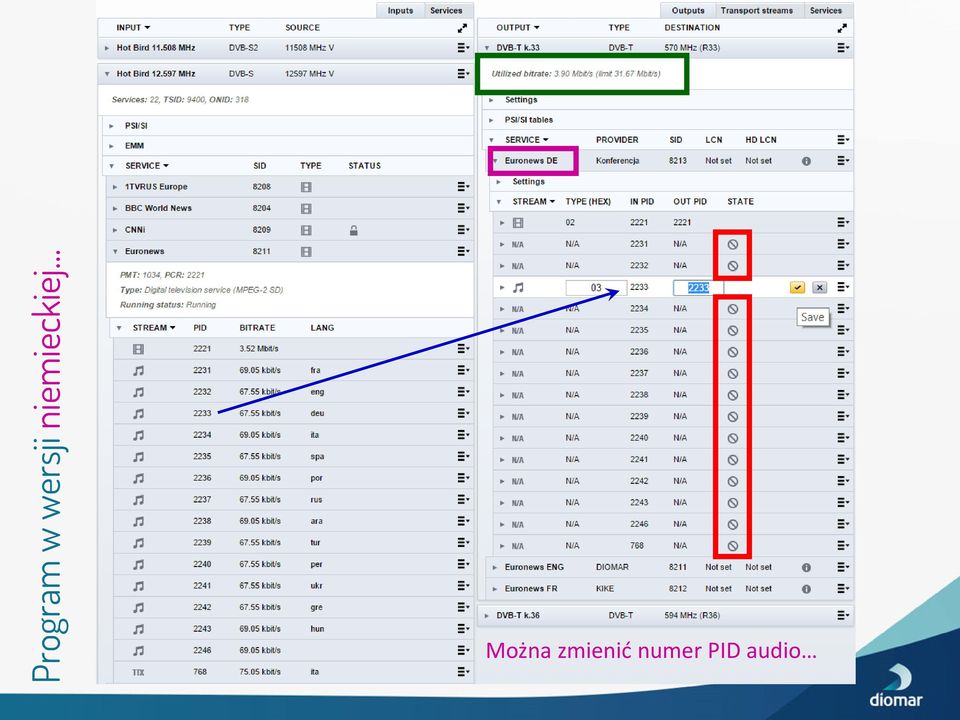

10 Program w wersji niemieckiej Można zmienić numer PID audio

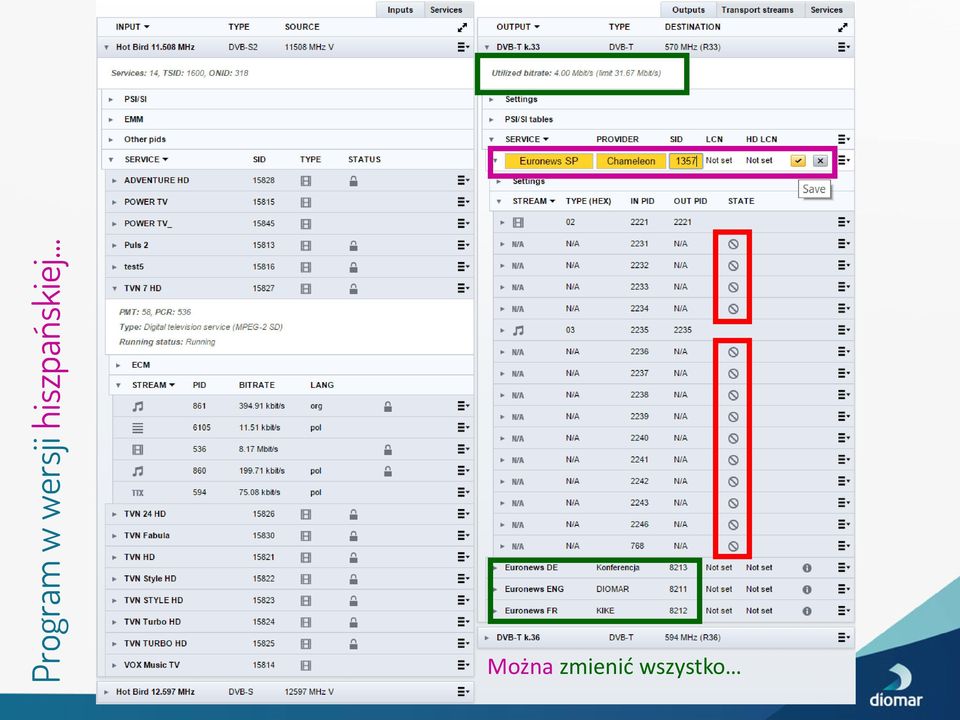

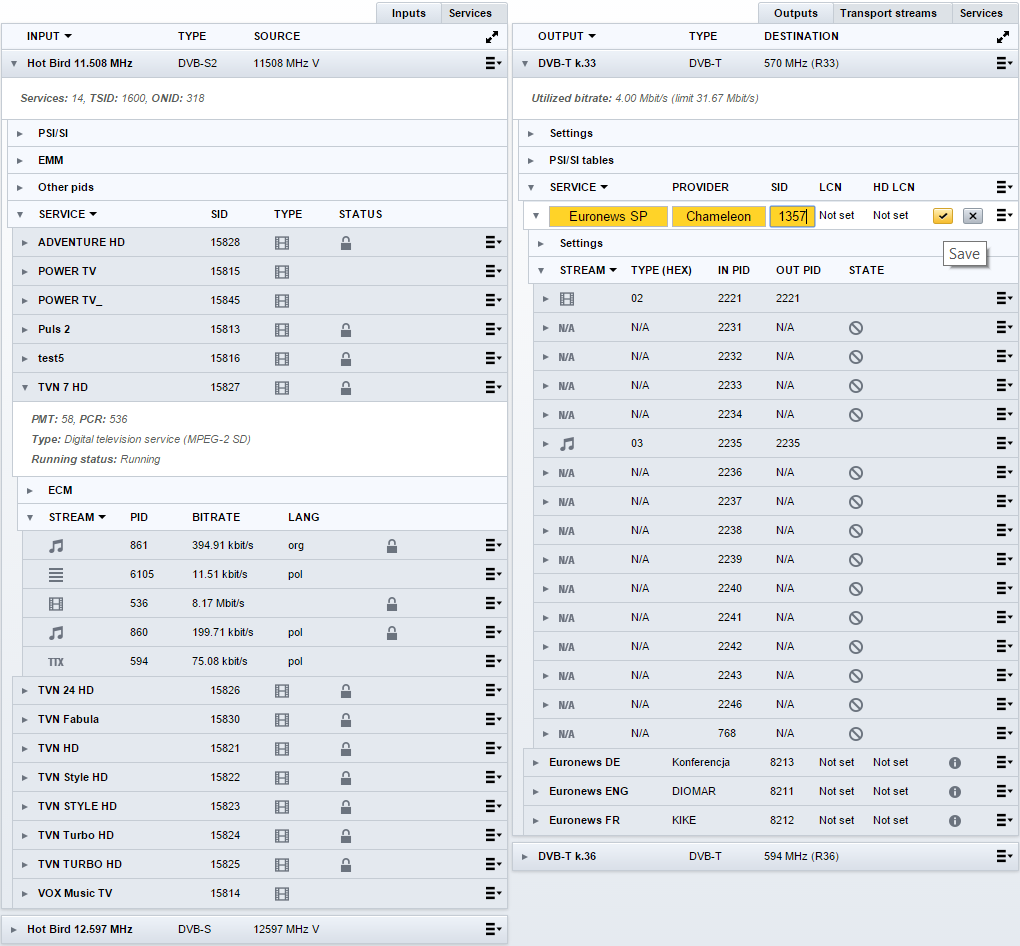

11 Program w wersji hiszpańskiej Można zmienić wszystko

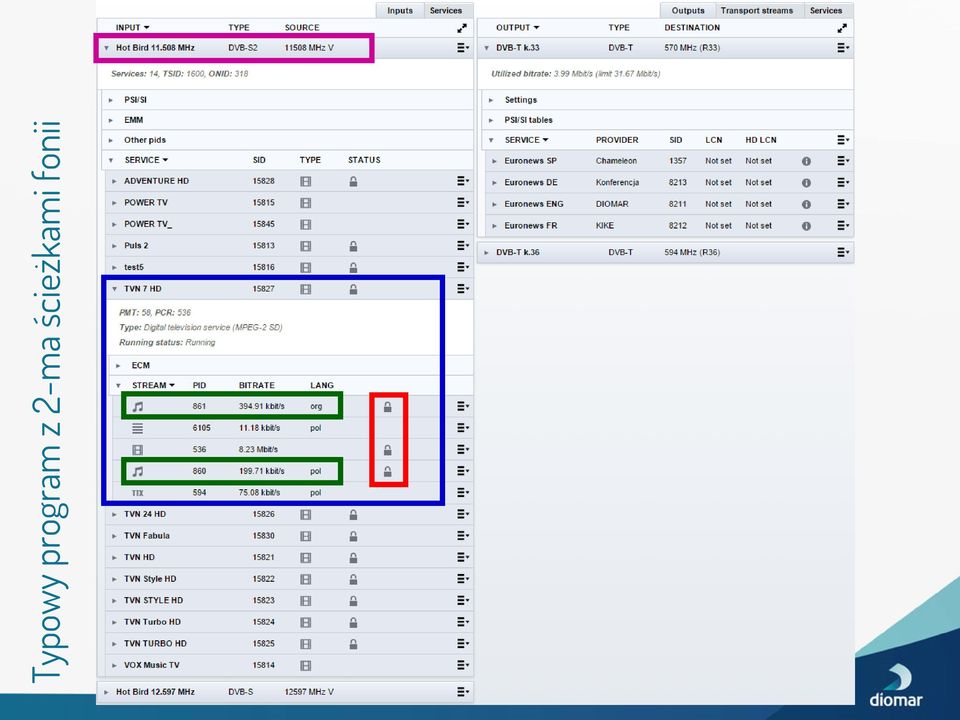

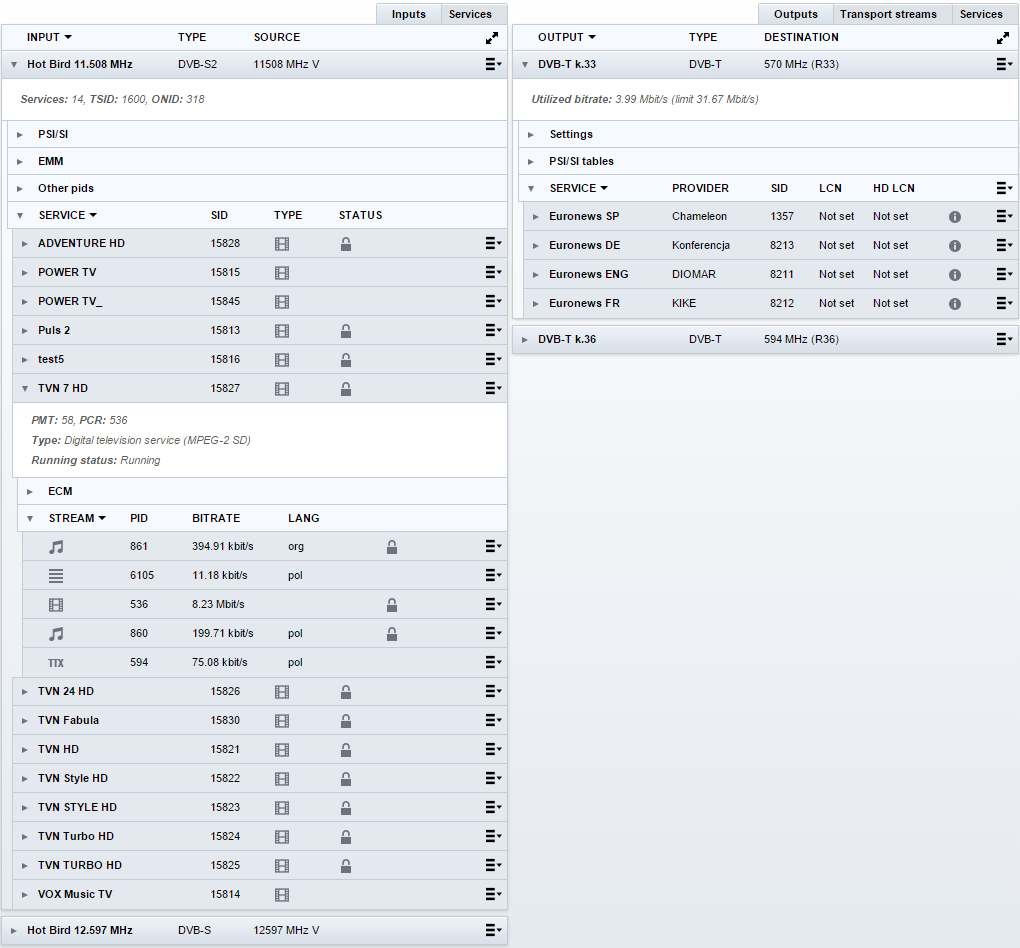

12 Typowy program z 2-ma ścieżkami fonii

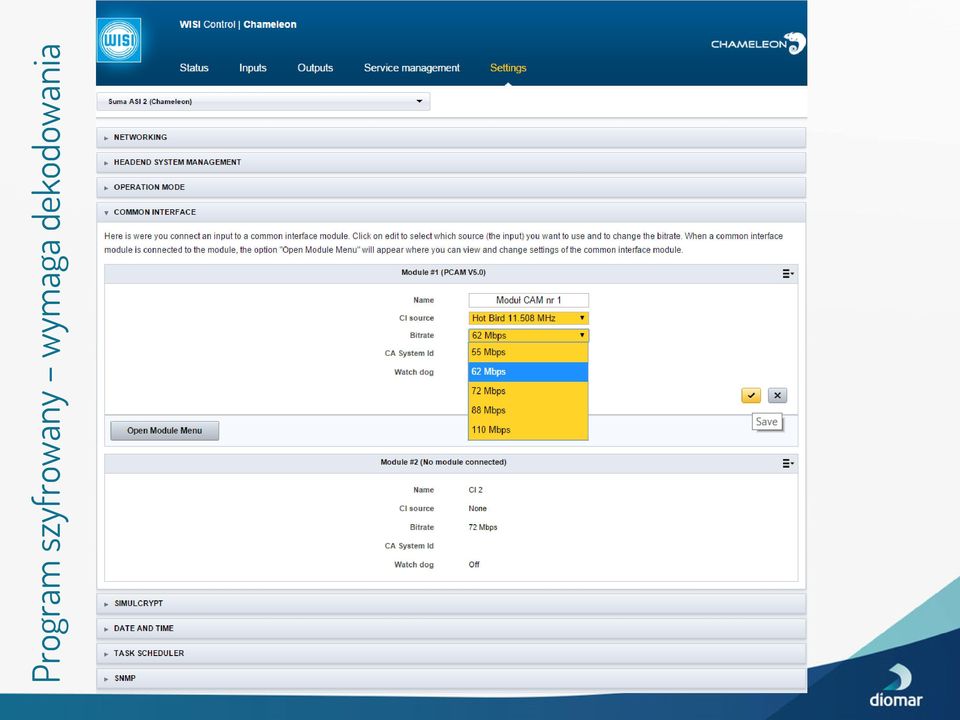

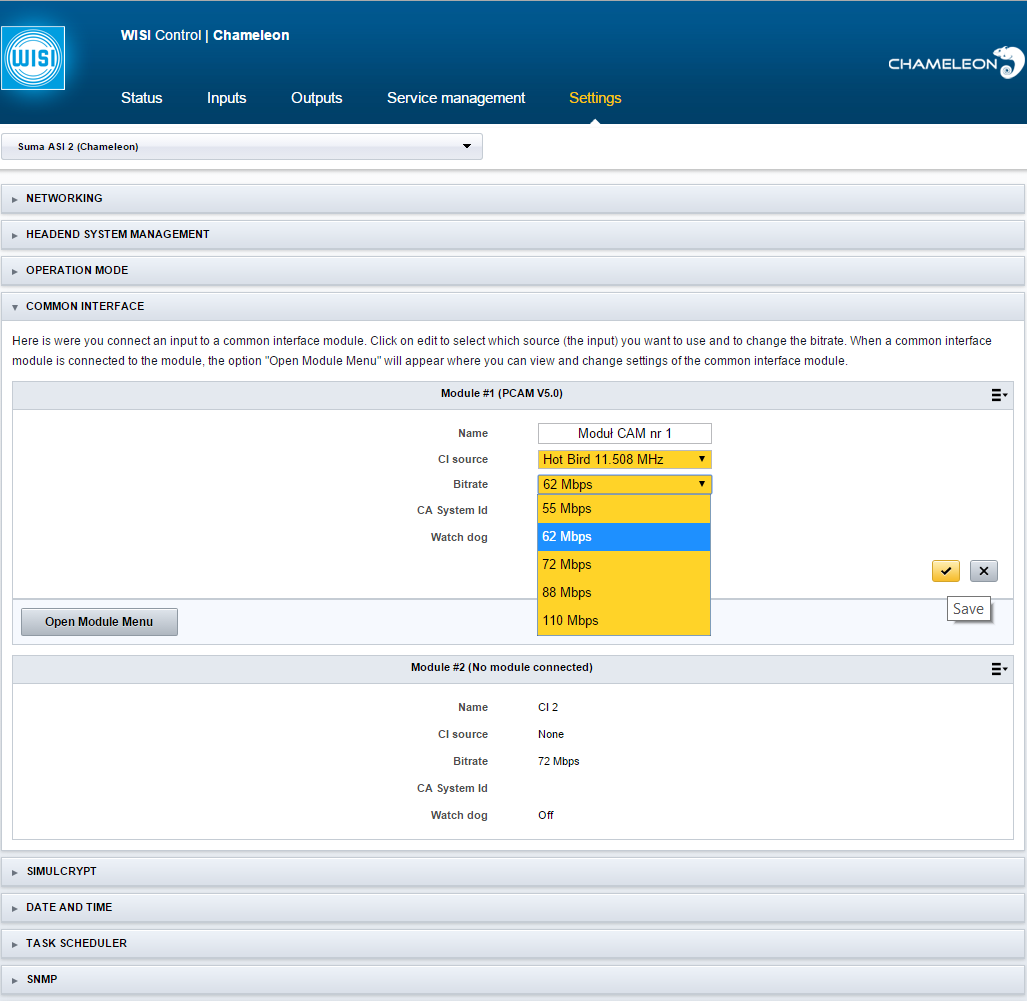

13 Program szyfrowany wymaga dekodowania

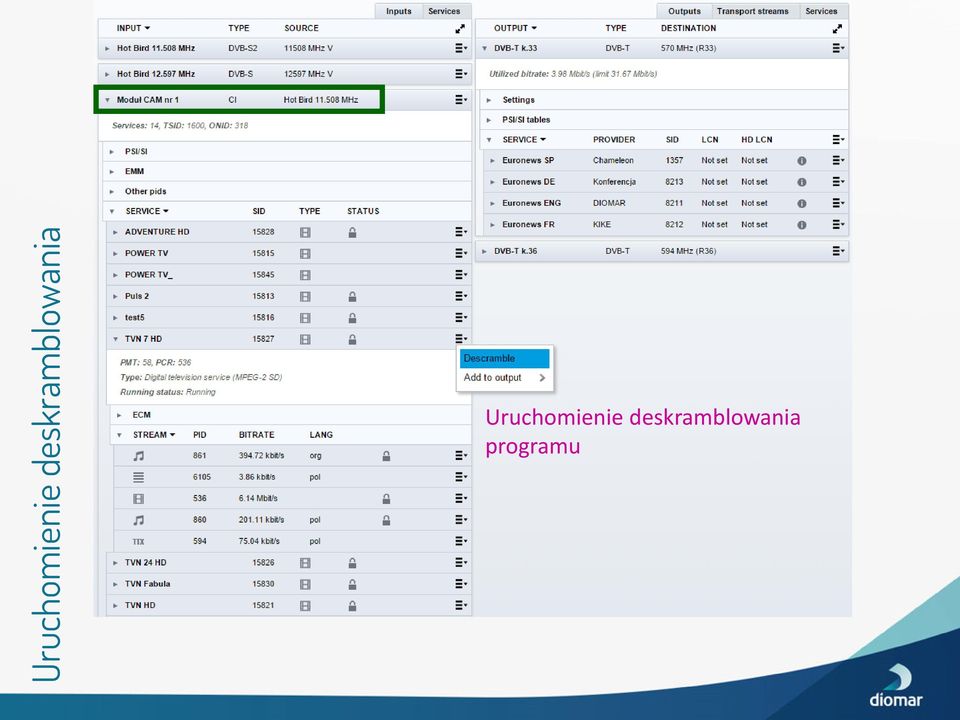

14 Uruchomienie deskramblowania Uruchomienie deskramblowania programu

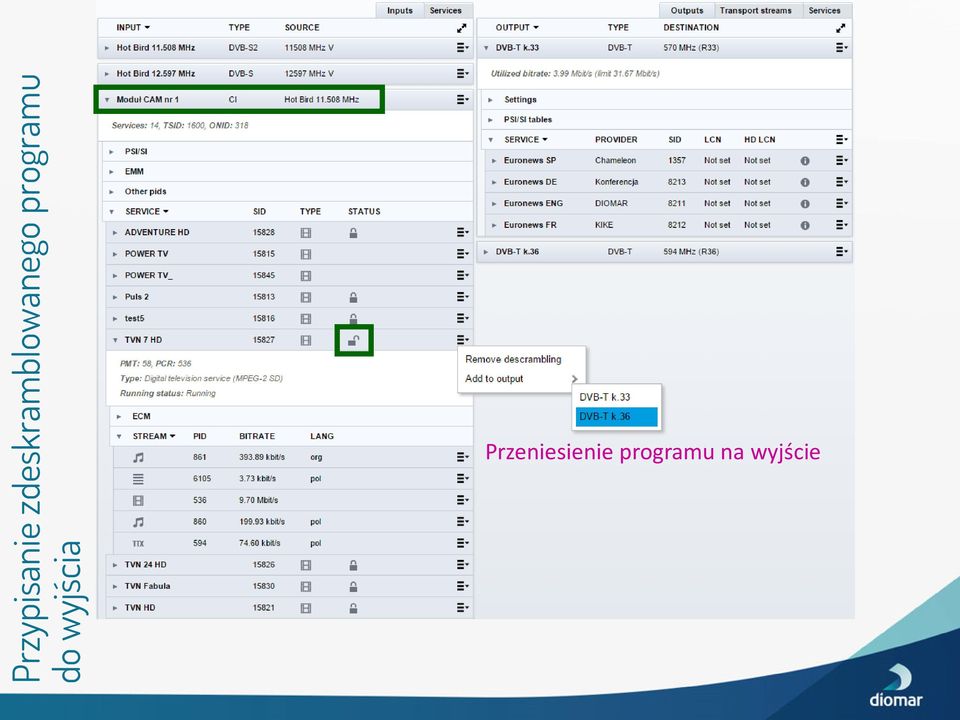

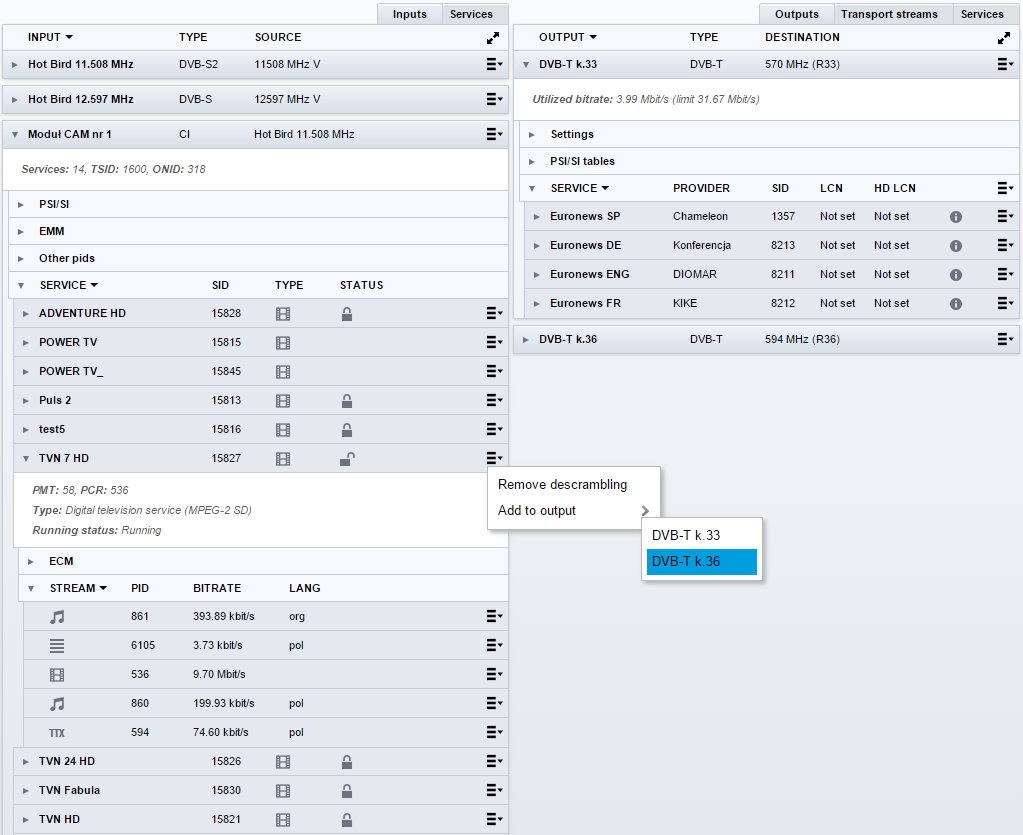

15 Przypisanie zdeskramblowanego programu do wyjścia Przeniesienie programu na wyjście

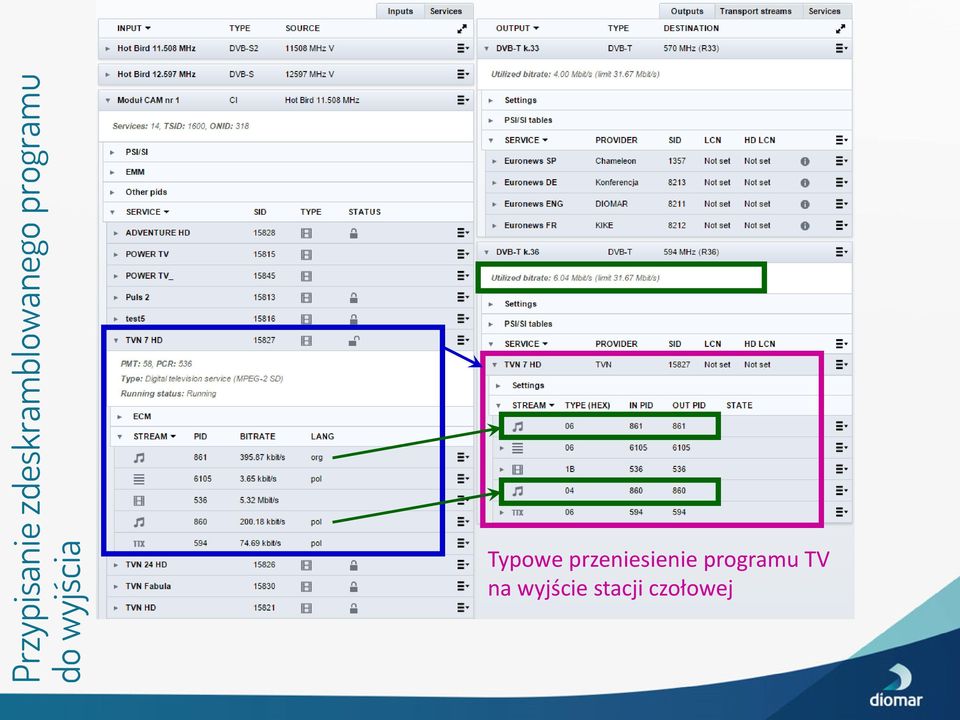

16 Przypisanie zdeskramblowanego programu do wyjścia Typowe przeniesienie programu TV na wyjście stacji czołowej

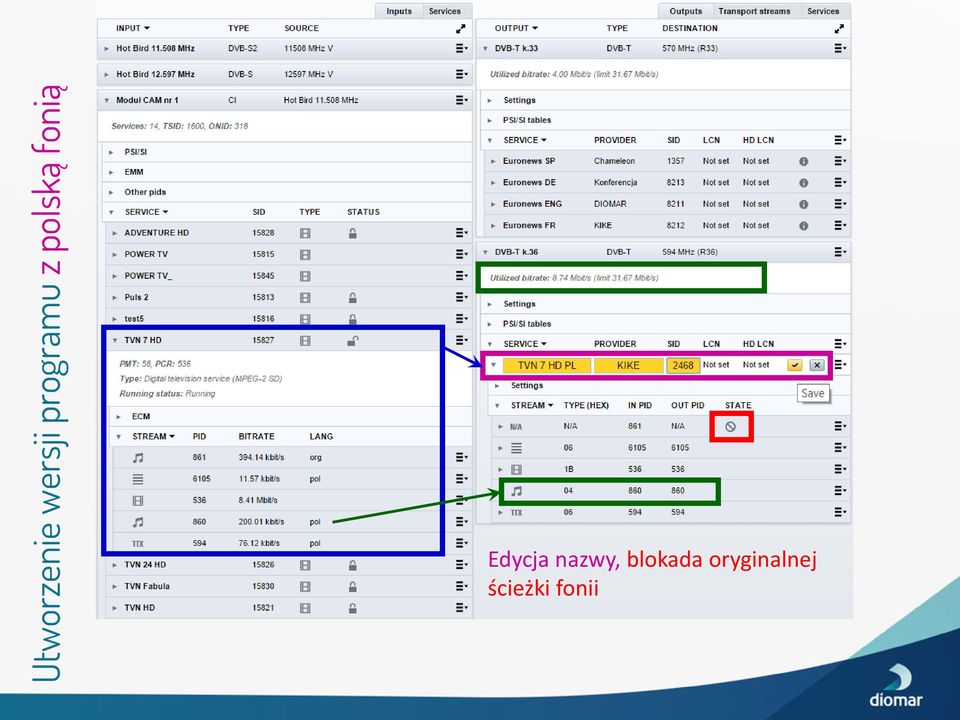

17 Utworzenie wersji programu z polską fonią Edycja nazwy, blokada oryginalnej ścieżki fonii

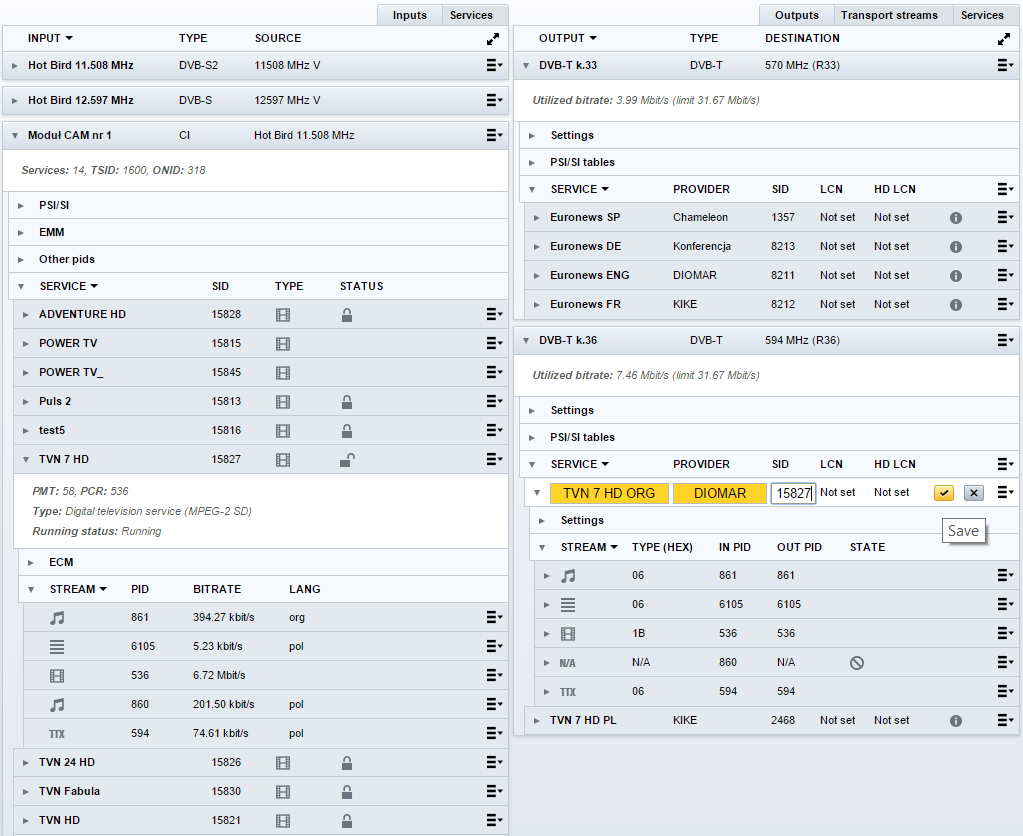

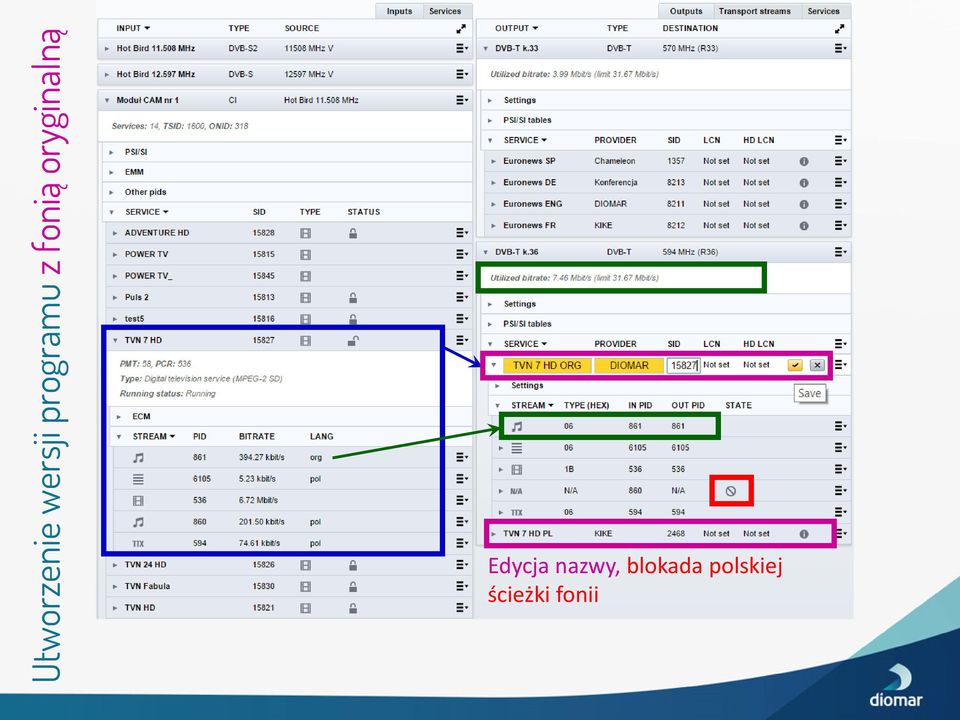

18 Utworzenie wersji programu z fonią oryginalną Edycja nazwy, blokada polskiej ścieżki fonii

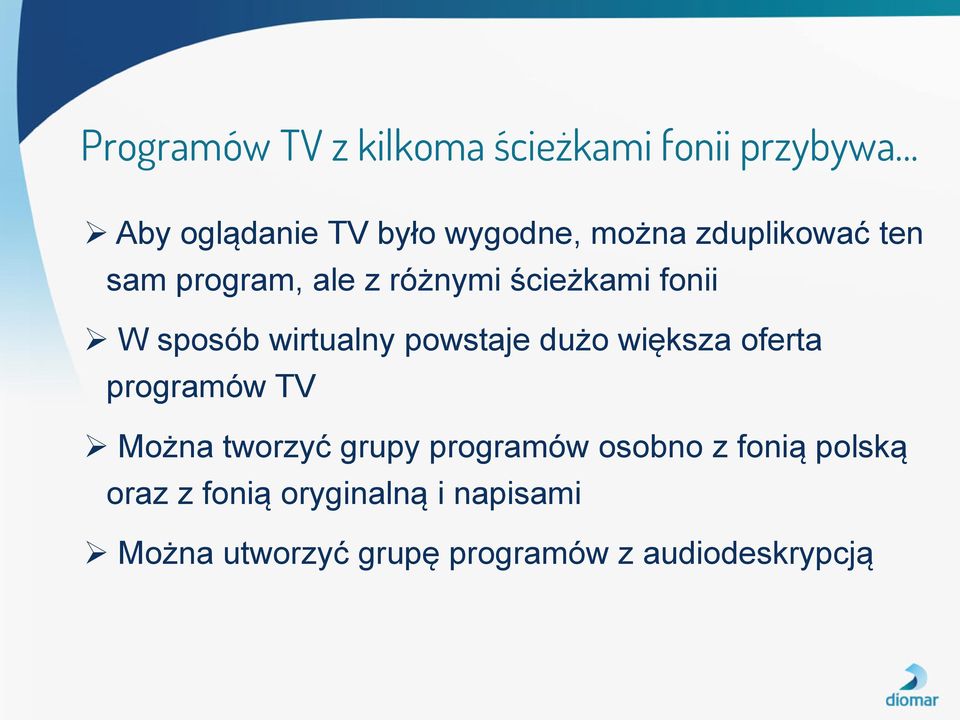

19 Programów TV z kilkoma ścieżkami fonii przybywa Aby oglądanie TV było wygodne, można zduplikować ten sam program, ale z różnymi ścieżkami fonii W sposób wirtualny powstaje dużo większa oferta programów TV Można tworzyć grupy programów osobno z fonią polską oraz z fonią oryginalną i napisami Można utworzyć grupę programów z audiodeskrypcją

powstaje dużo większa oferta programów TV Można tworzyć grupy programów osobno z

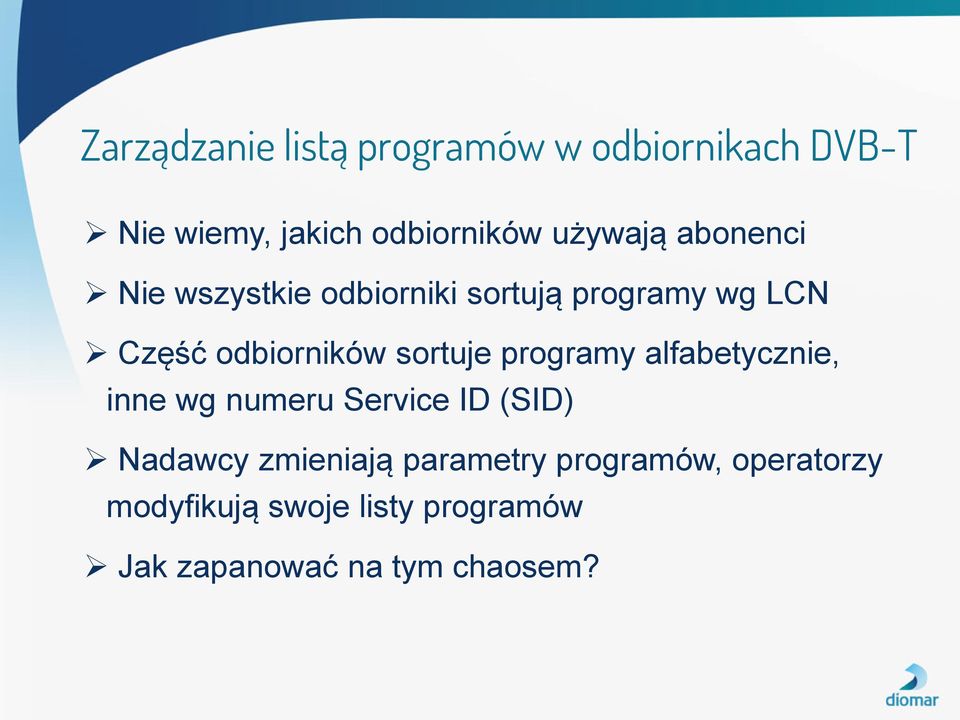

20 Zarządzanie listą programów w odbiornikach DVB-T Nie wiemy, jakich odbiorników używają abonenci Nie wszystkie odbiorniki sortują programy wg LCN Część odbiorników sortuje programy alfabetycznie, inne wg numeru Service ID (SID) Nadawcy zmieniają parametry programów, operatorzy modyfikują swoje listy programów Jak zapanować na tym chaosem?

sortuje programy alfabetycznie, inne wg numeru Service ID (SID) Nadawcy zmieniają

21 Co zrobić, aby uniknąć strojenia odbiorników DVB-T? Na wyjściu ze stacji czołowej muszą być cały czas te same parametry programów Stacja czołowa musi oferować zmianę (remapowanie) SID i PID-ów oraz nazwy programu Jeżeli nadawca zmieni parametry sygnału, należy zmienić numery SID i PID na takie same, jak dotychczas w sieci Odbiorniki DVB-T nie zauważą różnicy

22 Jak zapanować nad sortowaniem programów? Na wyjściu ze stacji czołowej muszą być cały czas te same parametry programów Stacja czołowa musi oferować numerację logiczną LCN oraz dodatkowo zmianę numeru SID i nazwy programu W pierwszej kolejności należy przygotować plan numeracji LCN z rezerwą na nowe programy Potem należy zmienić numery SID wszystkich programów Na początku nazwy programu należy dodać ten sam numer dla odbiorników sortujących alfabetycznie

23 Modyfikacja parametrów sygnalizacyjnych programu Należy określić docelowy numer programu 17

24 Modyfikacja parametrów sygnalizacyjnych programu 17 Należy zmienić numer SID na taki sam, jak numer LCN 17

25 Modyfikacja parametrów sygnalizacyjnych programu _17 TVN 7 HD PL Zamiast 0 należy wpisać znak spacji _ Na początku nazwy programu należy dodać taki sam numer, jak LCN

26 Modyfikacja parametrów sygnalizacyjnych programu 117 TVN 7 HD ORG

27 Redundancja sygnałów IPTV i antenowych Abonenci postrzegają jakość całego pakietu usług przez pryzmat niezawodności i jakości usługi telewizyjnej Gdy zabraknie sygnału telewizyjnego, na pewno już w ciągu pierwszej minuty ktoś zadzowni Dosył programów po łączu IP jest wygodny, ale musi być również niezawodny W prosty sposób można zrealizować redundancję dla pakietu najbardziej popularnych programów TV

28 Jeden z modeli świadczenia usługi telewizyjnej Dosył IPTV Rozwiązanie stosowane przy równoległych sieciach IP i TV oraz w instalacjach typu GPON Konwersja z IP do DVB-C lub DVB-T

29 Jak może działać redundancja w stacji czołowej TV? Dosył IPTV Programy IP z lokalnej stacji Sygnały z własnych anten Konwersja z IP do DVB-C lub DVB-T

30 Redundancja dla sygnałów wyjściowych IPTV Podstawowy dosył IPTV Wyjściowe programy IPTV Redundatny dosył IPTV

31 Stacja Chameleon 2 x DVB-S2/T/T2/C 2 x we./wyj. ASI we./wyj. IPTV 2 x gniazdo CI edycja PSI/SI Multiplekser Szyfrowanie

32 W SKRÓCIE Jeden panel, podwójne tory sygnałowe, wiele funkcji Tuner DVB nr 1 skrambler Modulator kanał A Tuner DVB nr 2 Gniazdo CI nr 1 Modulator kanał B Port 1GigE MULTI- PLEKSER Złącze ASI nr 1 Gniazdo CI nr 2 Dekoder MPEG-SDI 1 Złącze ASI nr 2 PID mgmt PSI/SI Dekoder MPEG-SDI 2

33 W SKRÓCIE Jeden panel, podwójne tory sygnałowe, wiele funkcji Tuner DVB nr 1 Gniazdo CI nr 1 Gniazdo CI nr 2 Port 1GigE MULTI- PLEKSER Tuner DVB nr 2 PID mgmt PSI/SI Elastyczna konfiguracja, Stacja zaprojektowana do pracy z sygnałami IPTV

34 W SKRÓCIE Jeden panel, podwójne tory sygnałowe, wiele funkcji Tuner DVB nr 1 Gniazdo CI nr 1 skrambler Modulator kanał A Gniazdo CI nr 2 Modulator kanał B Port 1GigE MULTI- PLEKSER Tuner DVB nr 2 PID mgmt PSI/SI Elastyczna konfiguracja, Możliwość równoległego wyprowadzenia sygnałów DVB-C/T

35 Stacja Tangram operatorska stacja IPTV 4 x DVB-S / S2 / T / T2 / C 4 x 1GigE we./wyj. IP SPTS / MPTS 4 x we./wyj. ASI 4 x gniazdo CI 8 x QAM 8 x COFDM 6 x PAL Szyfrowanie

36 Stacja Tangram operatorska stacja IPTV GT21W Edge PAL GT22W Edge FM GT23W Edge QAM GT24W Edge COFDM GT26W Edge ISDB-T GT31W Tuner DVB-S2/T/T2/C GT32W ASI - IP GT37 Transkoder GT41W Procesor IP GT01x z GT12 Chassis 48V, 110V, 230V GT42W Deszyfrowanie

37 Stacja Tangram operatorska stacja IPTV Porty 1GigE Transkodowanie MPEG2 / MPEG4 Modulatory Tunery 4 x DVB Gniazda CI 4 x CAM Switch LAN skrambler MULTI- PLEKSER Złącza ASI 4 x we/wy Dekoder IPTV Przetwarzanie MPEG-SDI 2 Modulatory Każdy panel pracuje niezależnie i pełni określoną funkcję, Rozbudowa zgodnie z potrzebami funkcjonalnymi

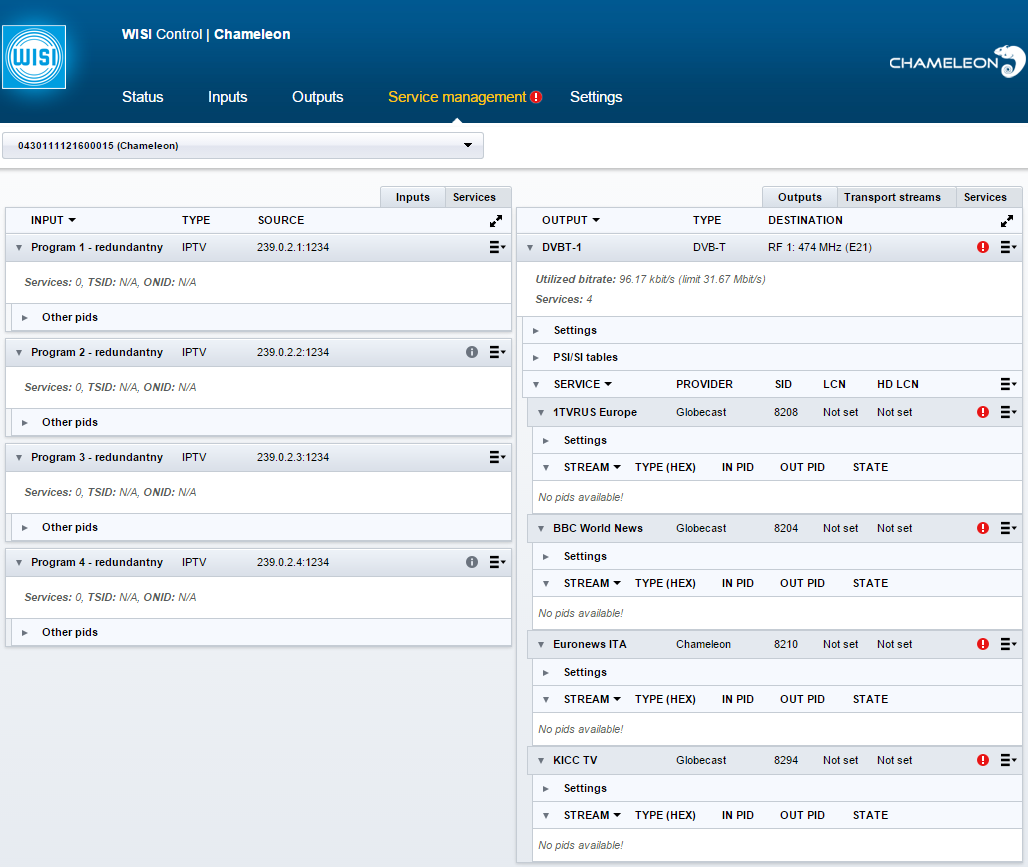

38 Redundancja programów TV - wszystko działa

39 Redundancja programów TV awaria 1 dosyłu ALARM!

40 Redundantne przełączenie na dosył nr 2 Po kilku sekundach następuje przełączenie na dosył nr 2 i wszystko dalej działa

41 Redundancja programów TV awaria 2 dosyłu ALARM!

42 Redundantne przełączenie na dosył nr 1 Po kilku sekundach następuje przełączenie na dosył nr 1 i znów wszystko działa

43 Powrót na podstawowy dosył sygnału

44 Zarządzanie źródłem sygnału na wejściu Przy planowych pracach serwisowych można wymusić przełączenie na sygnał rezerwowy w najlepszym możliwym momencie

45 Budowanie lojalności abonentów lokalny kontent Abonenci doceniają lokalne serwisy, których nie znajdą u dużych konkurencyjnych operatorów: Program lokalny np. sesje Rady Miasta, ogłoszenia itp. Monitoring wideo z miejsc publicznych skrzyżowania, rynek miasta, parki, place zabaw itp. Transmisja z lokalnych kościołów

46 Przetwarzanie lokalnych sygnałów w stacji czołowej Pozyskanie lokalnego kontentu może wymagać: Uruchomienia dosyłu IP do stacji czołowej Uruchomienia transmisji w kanale zwrotnym sieci kablowej Odpowiedniego przetworzenia programów: a) Dodanie fonii np. z lokalnej stacji radiowej b) Konwersja sygnału IP z kamery na sygnał w formacie TS c) Konwersja sygnału z kanału zwrotnego

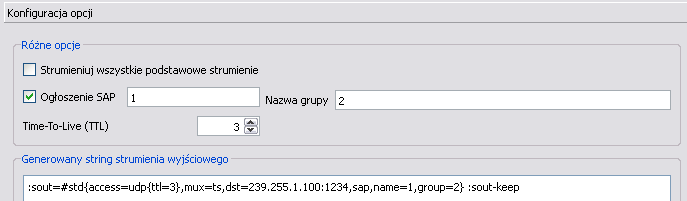

47 Konfiguracja VLC do odbioru i strumieniowania

48 - Transport Stream UDP - MPEG-TS - Zachowanie oryginalnej ścieżki obrazu

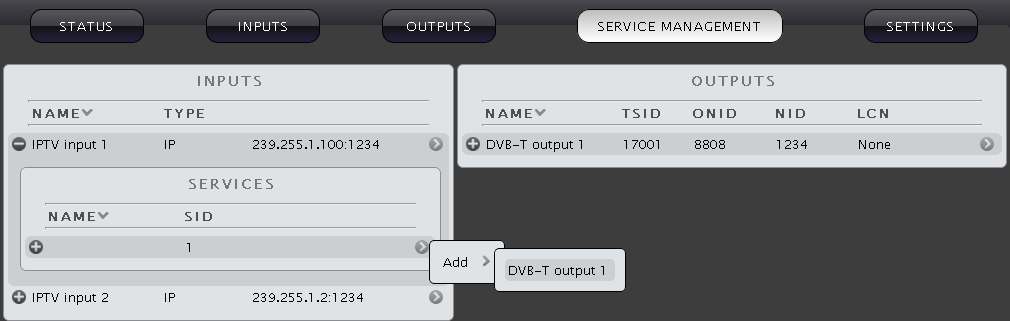

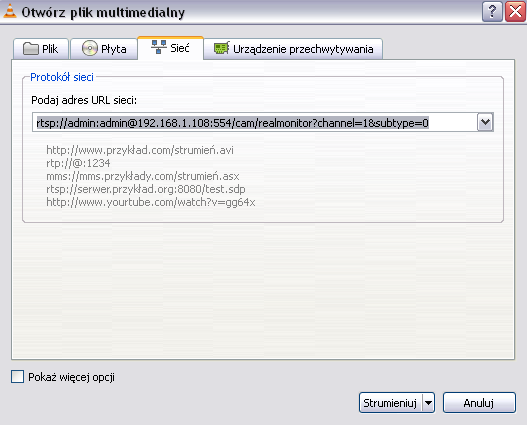

49 Odbiór sygnału IP z kamery

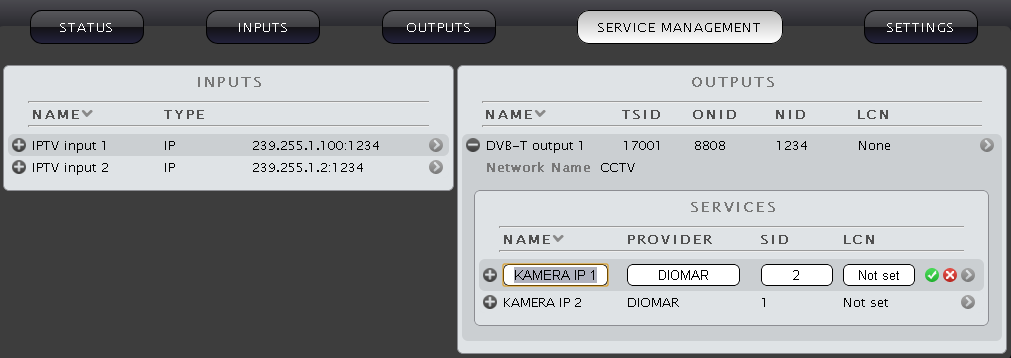

50 Edycja parametrów wyjściowych Trzeba jeszcze dodać fonię

51 O czym należy pamiętać przy reemisji programów w DVB-T, aby nie mieć problemów z odbiorem Odbiorniki IPTV i DVB-C można łatwo kontrolować Nie wiadomo, jakie odbiorniki DVB-T mogą mieć Państwa abonenci DVB-T zostało zaprojektowane do telewizji naziemnej i dlatego wymaga: a) unikalnych numerów Transport Stream ID b) jednolitej numeracji Network ID

52 Zapraszam na jutrzejsze warsztaty praktyczne godz , Sala Warsztatowa 2 Krzysztof Sidor k.sidor@diomar.pl
