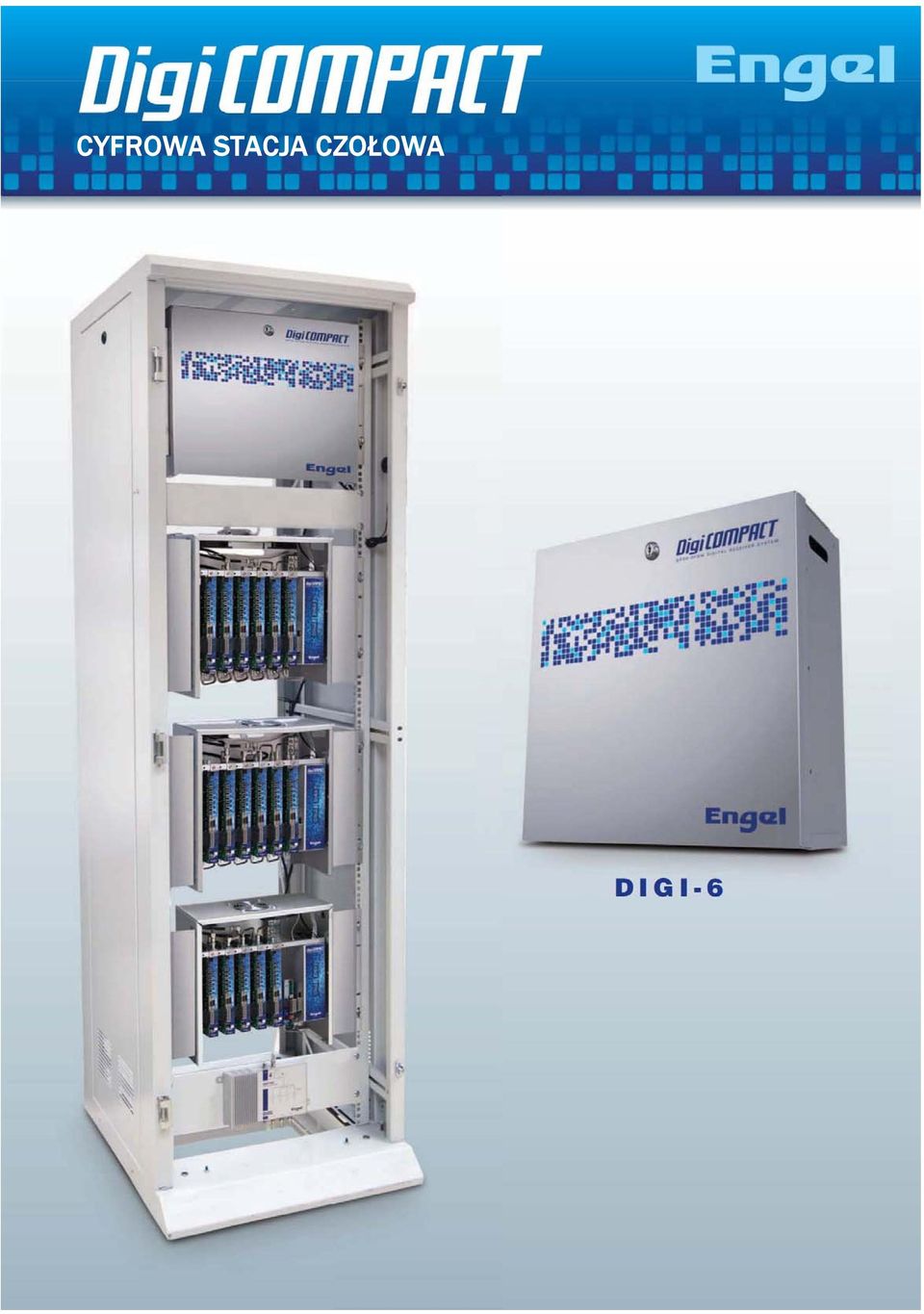

1 CYFROWA STACJA CZOŁOWA

2 DIGI - 6 CHARAKTERYSTYKI TECHNICZNE Możliwość łączenia do 6 kart odbiorników/transmodulatorów. W każdej szafce opcjonalny pełnopasmowy wzmacniacz. Trwała aluminiowa szafka z zasilaczem, z systemem wentylatorów chłodzących i zdalnym sterowaniem. Zgodna z istniejącymi systemami zapewnia możliwość kaskadowego łączenie więcej niż jednej szafki. Łatwość programowania za pomocą menu wyświetlanego na ekranie, przycisków dotykowych oraz komend zdalnego sterowania. Łatwa w instalacji (dla każdej karty wystarczają dwie śruby) oraz w konserwacji (każda karta jest niezależna od drugiej). OPCJE PARAMETRY TECHNICZNE MS8631 SZEROKOPASMOWY WZMACNIACZ RF MS8706 ADAPTER REGAŁU 19 dla Digi-6 Wymiary WEJŚCIE AC WYJŚCIE DC Digi x 356 x 187 mm V 3.3V, 5V, 12V, 24V Moc 114 W Poziom wyjściowy dla 6 modułów analogowych 84 dbµv Poziom wyjściowy dla 6 modułów cyfrowych 73 dbµv Poziom wyjściowy dla 5 modułów analogowych + wzmacniacz 116 dbµv Poziom wyjściowy dla 5 modułów cyfrowych + wzmacniacz 116 dbµv

Łatwość programowania za pomocą menu wyświetlanego na ekranie, przycisków dotykowych oraz komend zdalnego sterowania.

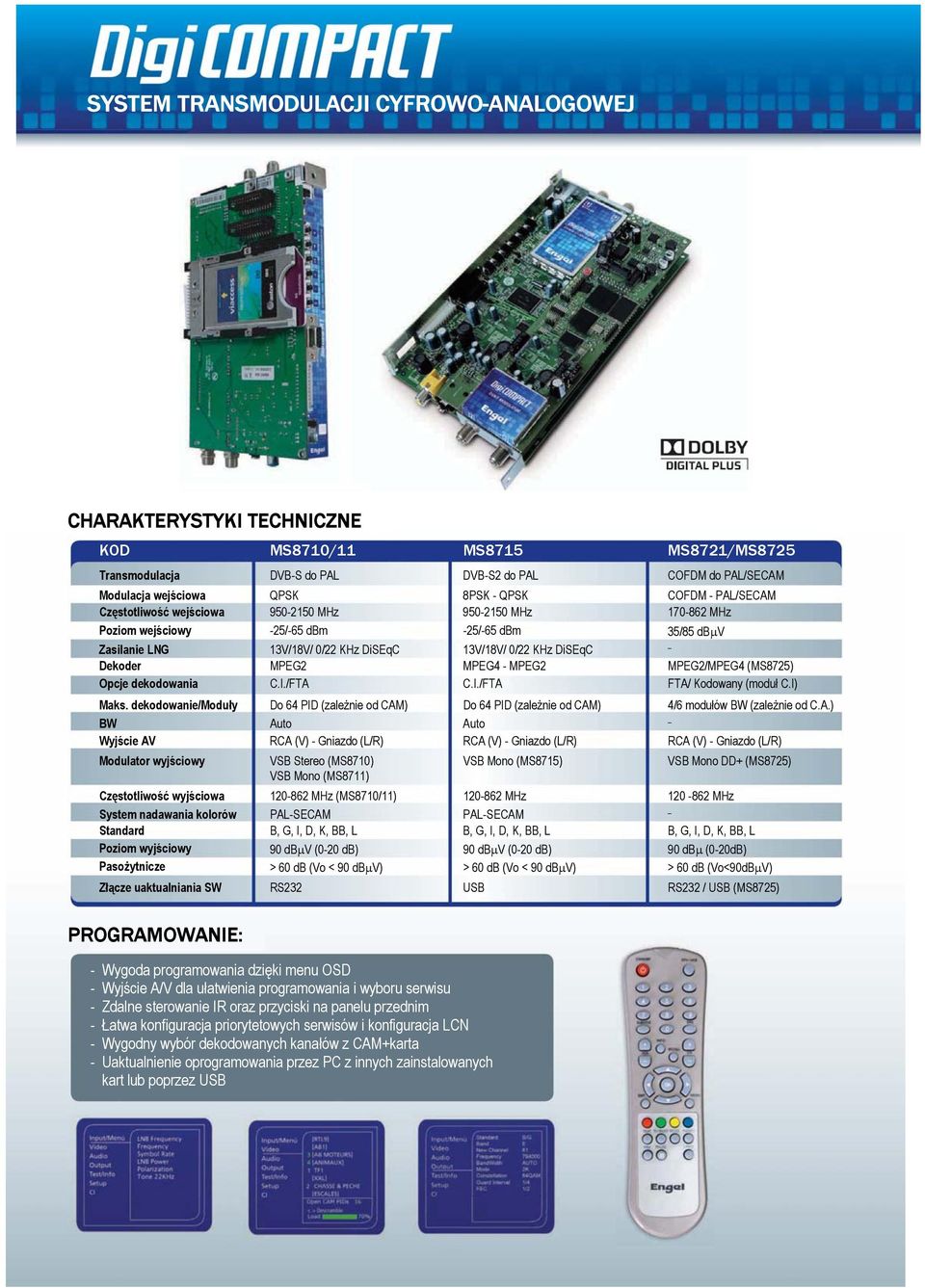

3 SYSTEM TRANSMODULACJI CYFROWO-ANALOGOWEJ CHARAKTERYSTYKI TECHNICZNE MS8710/11 MS8715 MS8721/MS8725 Transmodulacja DVB-S do PAL DVB-S2 do PAL COFDM do PAL/SECAM Modulacja wejściowa QPSK 8PSK - QPSK COFDM - PAL/SECAM Częstotliwość wejściowa MHz MHz MHz Poziom wejściowy -25/-65 dbm -25/-65 dbm 35/85 dbµv Zasilanie LNG 13V/18V/ 0/22 KHz DiSEqC 13V/18V/ 0/22 KHz DiSEqC Dekoder MPEG2 MPEG4 - MPEG2 MPEG2/MPEG4 (MS8725) Opcje dekodowania C.I./FTA C.I./FTA FTA/ Kodowany (moduł C.I) Maks. dekodowanie/moduły Do 64 PID (zależnie od CAM) Do 64 PID (zależnie od CAM) 4/6 modułów BW (zależnie od C.A.) BW Auto Auto Wyjście AV RCA (V) - Gniazdo (L/R) RCA (V) - Gniazdo (L/R) RCA (V) - Gniazdo (L/R) Modulator wyjściowy VSB Stereo (MS8710) VSB Mono (MS8715) VSB Mono DD+ (MS8725) VSB Mono (MS8711) Częstotliwość wyjściowa MHz (MS8710/11) MHz MHz System nadawania kolorów PAL-SECAM PAL-SECAM Standard B, G, I, D, K, BB, L B, G, I, D, K, BB, L B, G, I, D, K, BB, L Poziom wyjściowy 90 dbµv (0-20 db) 90 dbµv (0-20 db) 90 dbµ (0-20dB) Pasożytnicze > 60 db (Vo < 90 dbµv) > 60 db (Vo < 90 dbµv) > 60 db (Vo<90dBµV) Złącze uaktualniania SW RS232 USB RS232 / USB (MS8725) PROGRAMOWANIE: - Wygoda programowania dzięki menu OSD - Wyjście A/V dla ułatwienia programowania i wyboru serwisu - Zdalne sterowanie IR oraz przyciski na panelu przednim - Łatwa konfiguracja priorytetowych serwisów i konfiguracja LCN - Wygodny wybór dekodowanych kanałów z CAM+karta - Uaktualnienie oprogramowania przez PC z innych zainstalowanych kart lub poprzez USB

Dekoder MPEG2 MPEG4 - MPEG2 MPEG2/MPEG4 (MS8725) Opcje dekodowania C.I./FTA C.I./FTA FTA/ Kodowany (moduł C.I) Maks.

4 WSPÓLNY INTERFEJS DLA WIELU SERWISÓW ZWORA SLAVE ZWORA MASTER ZWORA SLAVE W przypadku MS87XX (wyjście Pal/Secam) można posłużyć się wspólnym interfejsem dla otworzenia wielu serwisów (jeden PCMCIA dla różnych programów). Zalecanym jest wprowadzenie karty MASTER w środek grupy (DBD) oraz wykonanie następujących elementów: - Użyj profesjonalnej PCMCIA mogącej otwierać równocześnie kilka serwisów. Umieść ją na płytce MASTER razem z ważną kartą. Umieść zworę (MS8675) w pozycji MASTER. - Za pomocą kabla MS8675 podłącz płytkę master z płytkami slave i na płytkach o statusie slave ustaw zwory w pozycji SLAVE. - W menu INPUT parametr "Type of board" ustaw na "Master" lub "Slave". SLAVES (tylko dla kanałów kodowanych) MASTER SLAVES (tylko dla kanałów kodowanych) Chcąc dekodować 8 programów z tego samego transpondera, potrzeba 1 CAM oraz kartę do dekodowania tych 8 kanałów, i użycie Stream Cable (MS8675). Jeżeli w szafce znajduje się kilka MASTER (kilka transponderów), należy przeciąć kabel stream (MS8675) pomiędzy każdą grupą.

Umieść ją na płytce MASTER razem z ważną kartą. Umieść zworę (MS8675) w pozycji MASTER.

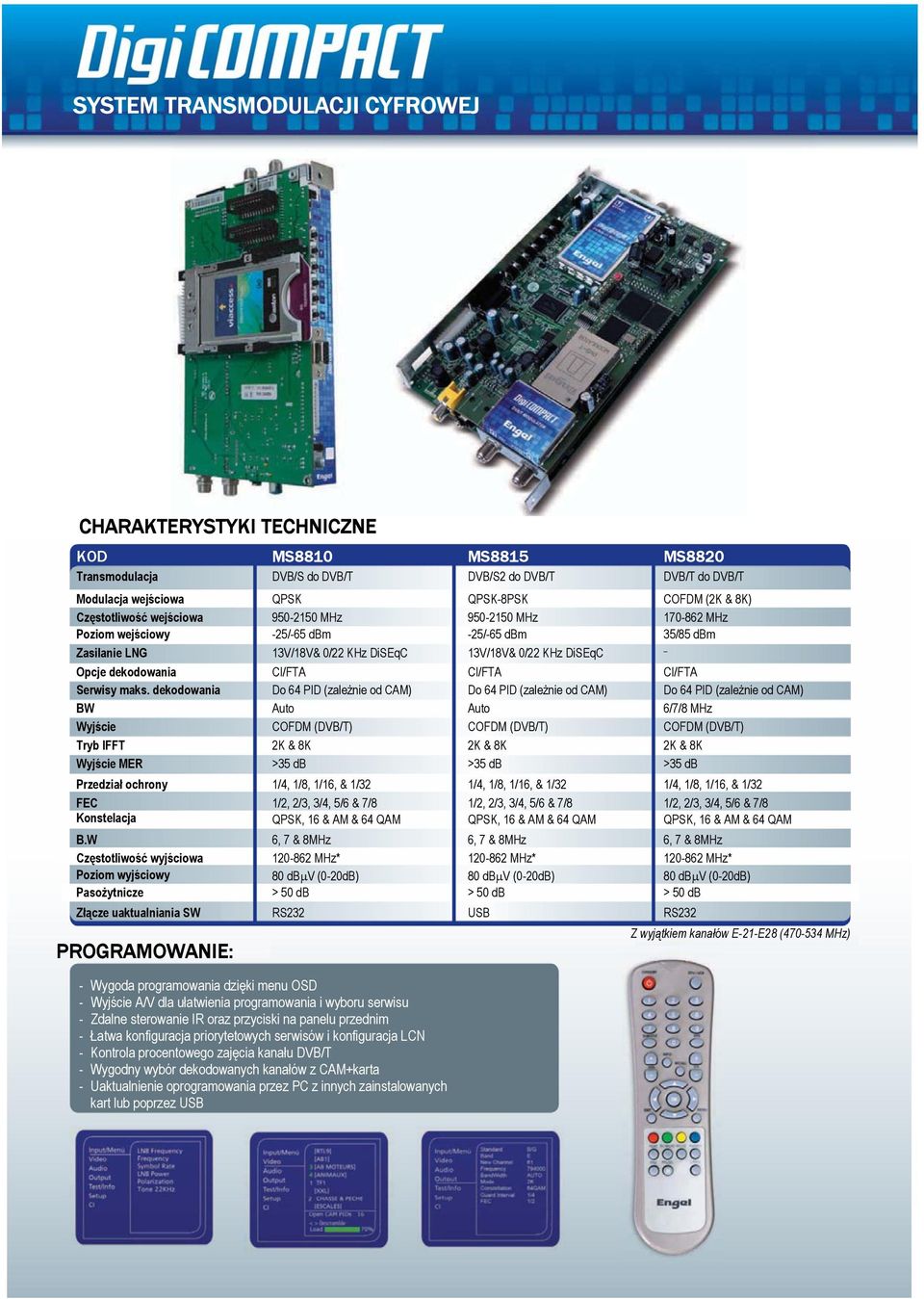

5 SYSTEM TRANSMODULACJI CYFROWEJ CHARAKTERYSTYKI TECHNICZNE MS8810 MS8815 MS8820 Transmodulacja DVB/S do DVB/T DVB/S2 do DVB/T DVB/T do DVB/T Modulacja wejściowa QPSK QPSK-8PSK COFDM (2K & 8K) Częstotliwość wejściowa MHz MHz MHz Poziom wejściowy -25/-65 dbm -25/-65 dbm 35/85 dbm Zasilanie LNG 13V/18V& 0/22 KHz DiSEqC 13V/18V& 0/22 KHz DiSEqC Opcje dekodowania CI/FTA CI/FTA CI/FTA Serwisy maks. dekodowania Do 64 PID (zależnie od CAM) Do 64 PID (zależnie od CAM) Do 64 PID (zależnie od CAM) BW Auto Auto 6/7/8 MHz Wyjście COFDM (DVB/T) COFDM (DVB/T) COFDM (DVB/T) Tryb IFFT 2K & 8K 2K & 8K 2K & 8K Wyjście MER >35 db >35 db >35 db Przedział ochrony 1/4, 1/8, 1/16, & 1/32 1/4, 1/8, 1/16, & 1/32 1/4, 1/8, 1/16, & 1/32 FEC 1/2, 2/3, 3/4, 5/6 & 7/8 1/2, 2/3, 3/4, 5/6 & 7/8 1/2, 2/3, 3/4, 5/6 & 7/8 Konstelacja QPSK, 16 & AM & 64 QAM QPSK, 16 & AM & 64 QAM QPSK, 16 & AM & 64 QAM B.W 6, 7 & 8MHz 6, 7 & 8MHz 6, 7 & 8MHz Częstotliwość wyjściowa MHz* MHz* MHz* Poziom wyjściowy 80 dbµv (0-20dB) 80 dbµv (0-20dB) 80 dbµv (0-20dB) Pasożytnicze > 50 db > 50 db > 50 db Złącze uaktualniania SW RS232 USB RS232 PROGRAMOWANIE: - Wygoda programowania dzięki menu OSD - Wyjście A/V dla ułatwienia programowania i wyboru serwisu - Zdalne sterowanie IR oraz przyciski na panelu przednim - Łatwa konfiguracja priorytetowych serwisów i konfiguracja LCN - Kontrola procentowego zajęcia kanału DVB/T - Wygodny wybór dekodowanych kanałów z CAM+karta - Uaktualnienie oprogramowania przez PC z innych zainstalowanych kart lub poprzez USB Z wyjątkiem kanałów E-21-E28 ( MHz)

6 MODULATOR CHARAKTERYSTYKI TECHNICZNE MS8750 MS8751 Wyjście AV RCA (V) - GNIAZDO (L/A) RCA (V) - GNIAZDO (L/A) Modulator wyjściowy VSB Stereo VSB Mono Częstotliwość wyjściowa MHz MHz System nadawania kolorów PAL - SECAM PAL SECAM Standard B, G, I, D, K, BB, L B, G, I, D, K, BB, L Poziom wyjściowy 90 dbµv (0-20 db) 90 dbµv (0-20 db) Pasożytnicze > 60 db (Vo < 90 dbµv) > 60 db (Vo < 90 dbµv) PROGRAMOWANIE: - Wygoda programowania dzięki menu OSD - Wyjście A/V dla ułatwienia programowania i wyboru serwisu - Zdalne sterowanie IR oraz przyciski na panelu przednim - Uaktualnienie oprogramowania przez PC z innych zainstalowanych kart lub poprzez USB

db) 90 dbµv (0-20 db) Pasożytnicze > 60 db (Vo < 90 dbµv) > 60 db (Vo < 90 dbµv) PROGRAMOWANIE: - Wygoda programowania dzięki menu OSD - Wyjście A/V dla ułatwienia

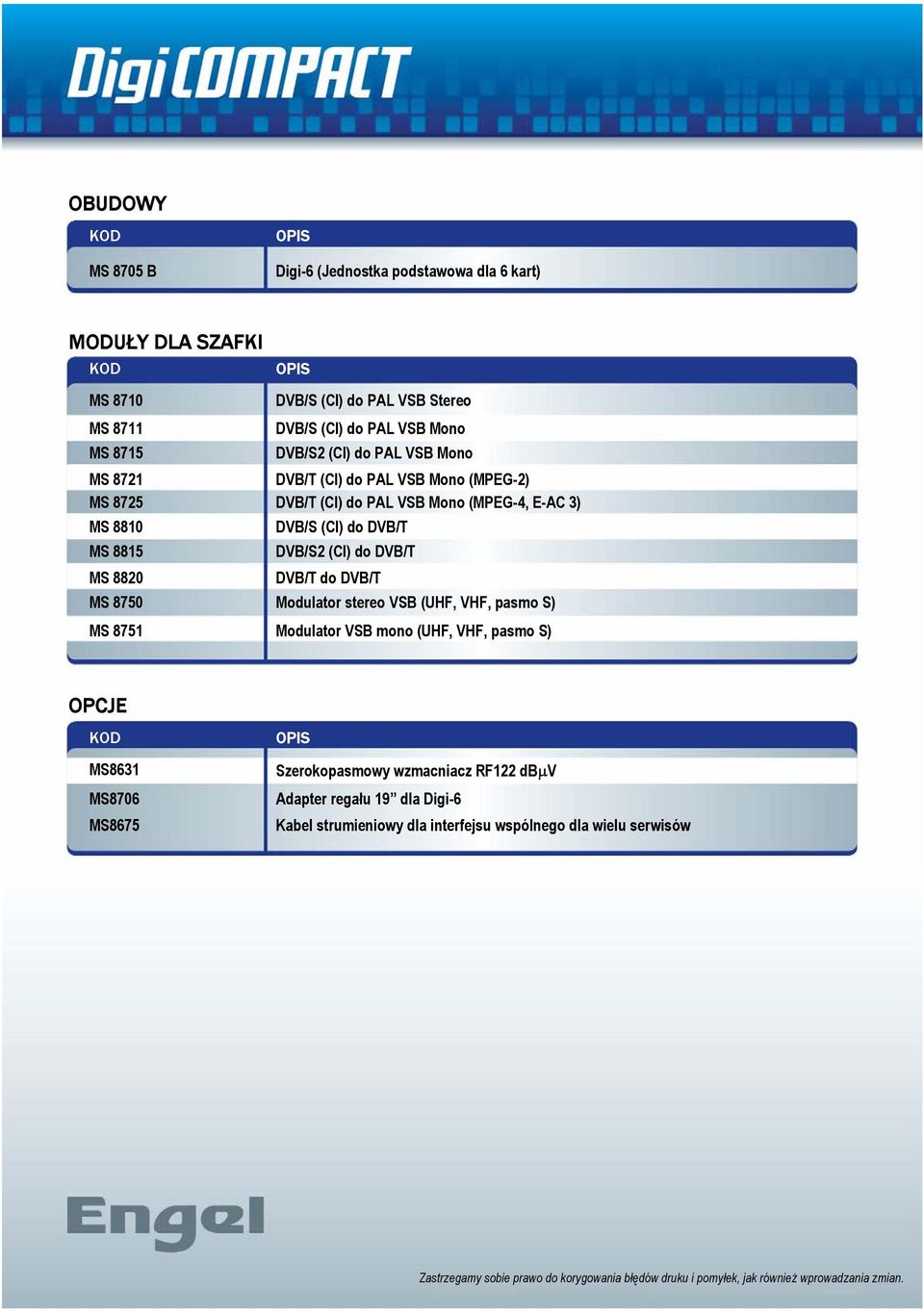

7 OBUDOWY MS 8705 B OPIS Digi-6 (Jednostka podstawowa dla 6 kart) MODUŁY DLA SZAFKI OPIS MS 8710 DVB/S (CI) do PAL VSB Stereo MS 8711 DVB/S (CI) do PAL VSB Mono MS 8715 DVB/S2 (CI) do PAL VSB Mono MS 8721 DVB/T (CI) do PAL VSB Mono (MPEG-2) MS 8725 DVB/T (CI) do PAL VSB Mono (MPEG-4, E-AC 3) MS 8810 DVB/S (CI) do DVB/T MS 8815 DVB/S2 (CI) do DVB/T MS 8820 DVB/T do DVB/T MS 8750 Modulator stereo VSB (UHF, VHF, pasmo S) MS 8751 Modulator VSB mono (UHF, VHF, pasmo S) OPCJE MS8631 MS8706 MS8675 OPIS Szerokopasmowy wzmacniacz RF122 dbµv Adapter regału 19 dla Digi-6 Kabel strumieniowy dla interfejsu wspólnego dla wielu serwisów Zastrzegamy sobie prawo do korygowania błędów druku i pomyłek, jak również wprowadzania zmian.

DVB/T do DVB/T MS 8750 Modulator stereo VSB (UHF, VHF, pasmo S) MS 8751 Modulator VSB mono (UHF, VHF, pasmo S) OPCJE MS8631 MS8706 MS8675 OPIS Szerokopasmowy wzmacniacz RF122 dbµv
