1 INSTRUKCJA OBSŁUGI ATH A31 ATH A34 1

2 Spis Treści WPROWADZENIE... 3 Informacje ogólne... 3 Opis... 4 Dane techniczne... 5 Zakres dostawy... 5 MONTAŻ... 6 Miejsce montażu... 6 Montaż ramienia... 6 OBSŁUGA Bezpieczeństwo Instrukcja obsługi Zastosowanie UTRZYMANIE I KONSERWACJA Rozwiązywanie problemów Harmonogram konserwacji i smarowania DEKLARACJA ZGODNOŚCI Lista części zamiennych DODATKI Schemat pneumatyczny KARTA GWARANCYJNA

3 WPROWADZENIE Informacje ogólne TEN PODRĘCZNIK JEST INTEGRALNĄ CZĘŚCIĄ URZĄDZENIA. MUSI BYĆ PRZECZYTANY I ZROZUMIANY PRZEZ OPERATORA. PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA SZKODY I USZKODZENIA WYNIKAJĄCE Z NIE PRZESTRZEGANIA TEJ INSTRUKCJI LUB PRZEPISÓW BEZPIECZEŃSTWA W KRAJU UŻYTKOWANIA UWAGA: Postępuj zgodnie z instrukcją, aby uniknąć obrażeń lub uszkodzeń. WSKAZÓWKA: Dodatkowe informacje na temat funkcji oraz wskazówki do skutecznego wykorzystania urządzenia. 3

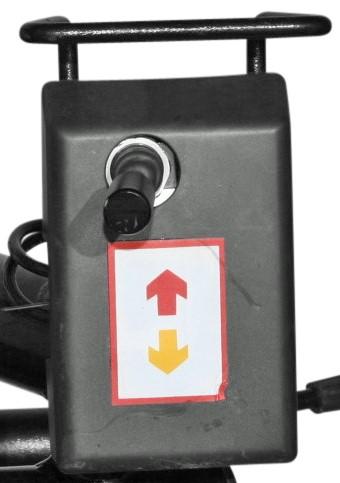

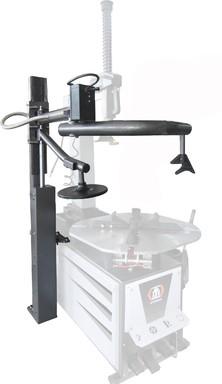

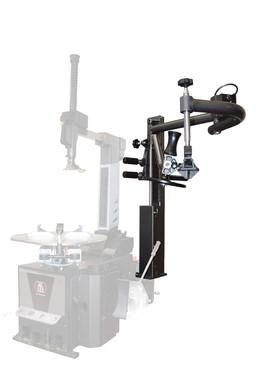

4 Opis A31 A Siłownik 2. Trójkąt 3. Jednostka sterująca 3.1 Obsługa 3.1 Dźwignia sterowania góra/dół 4. Talerz dociskowy 5. Rolka dociskowa 4

5 Dane techniczne Typ A31 A34 Ciśnienie robocze 8-10 bar Poziom hałasu <80 db(a) Waga 80 kg 100 kg Zakres dostawy Typ A31 A34 L mm mm B 820 mm 1050 mm H 310 mm 340 mm Waga kg W przypadku braku elementów, skontaktuj się ze sprzedawcą! Transport i przechowywanie: - Podnoś ostrożnie w odpowiednich punktach styku za pomocą specjalistycznego sprzętu - Gdy przenosisz, unikaj gwałtownych wstrząsów, uważaj na nierównych powierzchniach itp. - Po usunięciu opakowania, sprawdź wizualnie czy urządzenie nie ma żadnych wad produkcyjnych lub wynikłych w czasie transportu - Temperatura w warsztacie nie powinna przekraczać zakresu: -0 ~+50 C 5

6 MONTAŻ Miejsce montażu Należy mieć pewność, że operator ze swojego stanowiska ma dobry widok i obserwuje pracę wszystkich części urządzenia. Operator musi zapobiec wejścia osób nieupoważnionych i eliminować inne zagrożenia możliwe w czasie pracy. Graniczne temperatury pracy: 0-50 C Maksymalna dopuszczalna wilgotność: 10-90% (bez kondensacji) Wysokość nad poziomem morza: 2000m Instalacja ramienia pomocniczego nie jest dozwolona w miejscach wilgotnych, mokrych i niebezpiecznych. Montaż ramienia Instrukcje montażu zawarte w podręczniku nie stanowią pełnej instrukcji dla niewykfalifikowanych osób, ale pełnią rolę wskazówek i pomocy. Przy wykonaniu poniższych czynności powinno nosić się odpowiednie ubranie i posługiwać się specjalistycznym sprzętem. Nieprawidłowy montaż powoduje zrzeczenie się z gwarancji. 1. Przygotowanie a. Odłącz montażownice od źródła sprężonego powietrza i zasilania elektrycznego b. Upewnij się, że montażownica jest zamontowana zgodnie z zaleceniami i przymocowana do ziemi c. Usuń ewentualne przeszkody d. Zamontuj podstawkę jak na rysunku poniżej 6

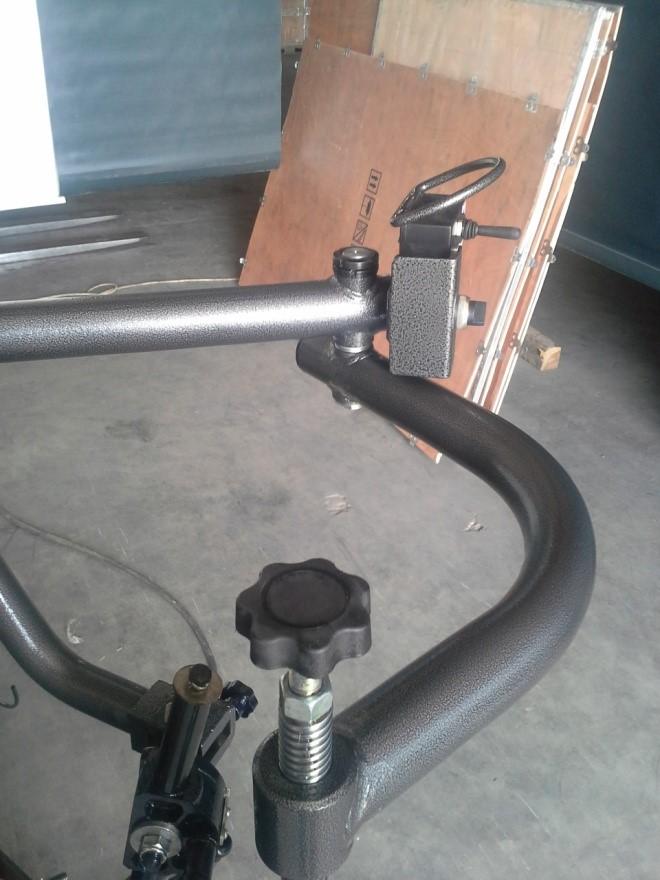

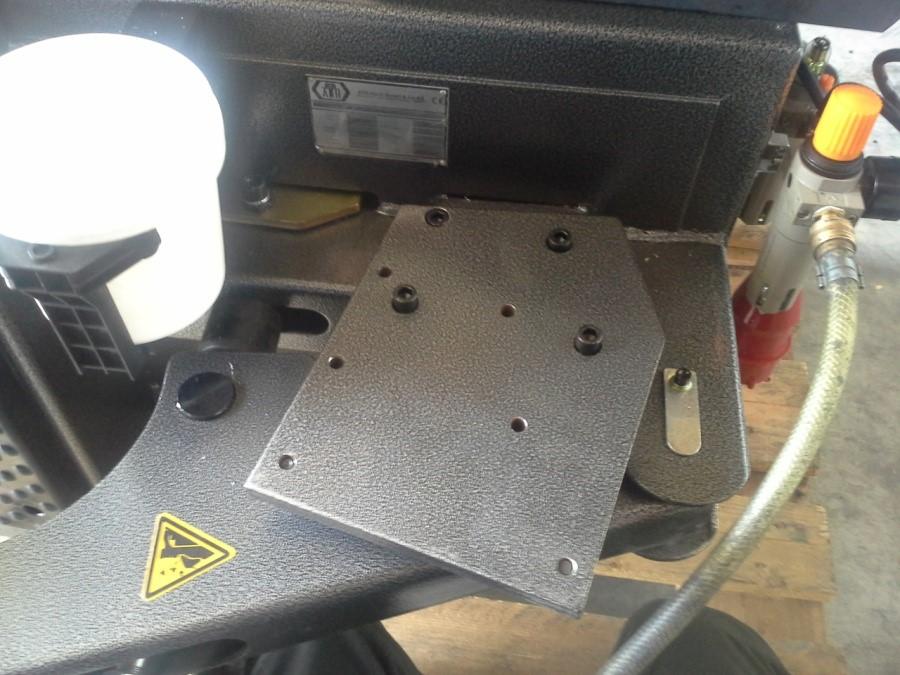

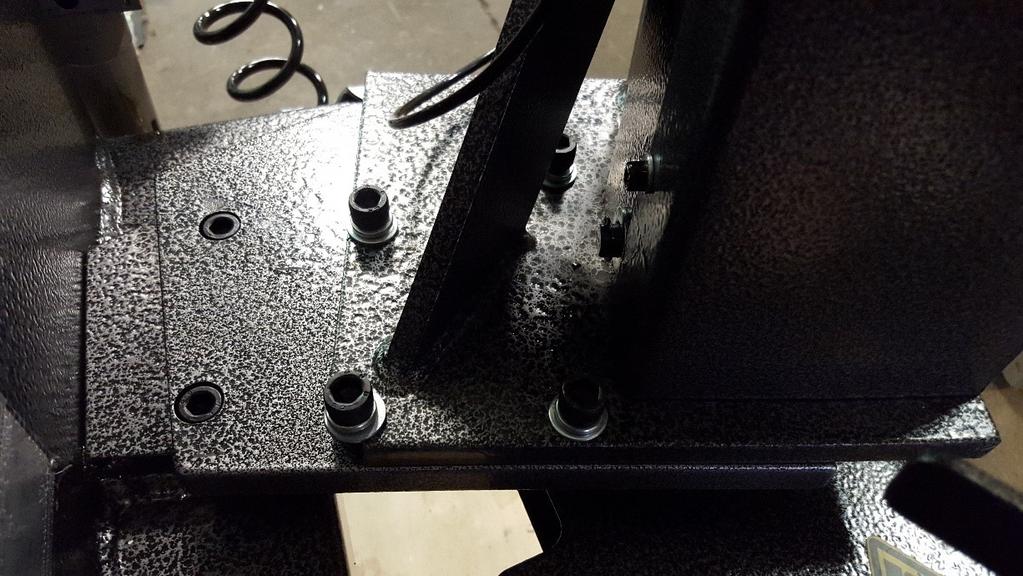

7 2. Montaż głównego elementu a. Zamocuj ramie pomocnicze na ramieniu odbijacza za pomocą dostarczonych śrub, nakrętek i podkładek. 3. Montaż ramion a. Zamontować zakrzywione ramiona 7

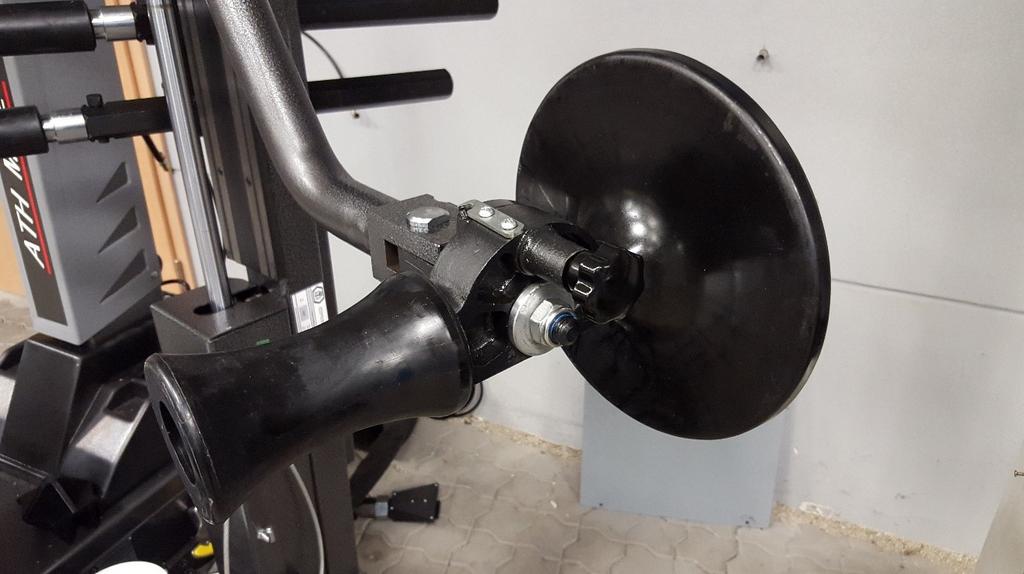

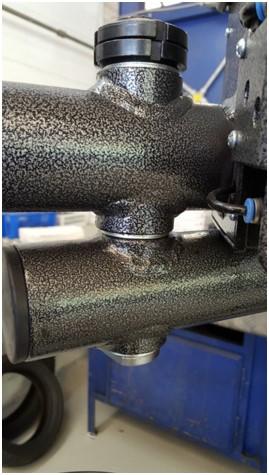

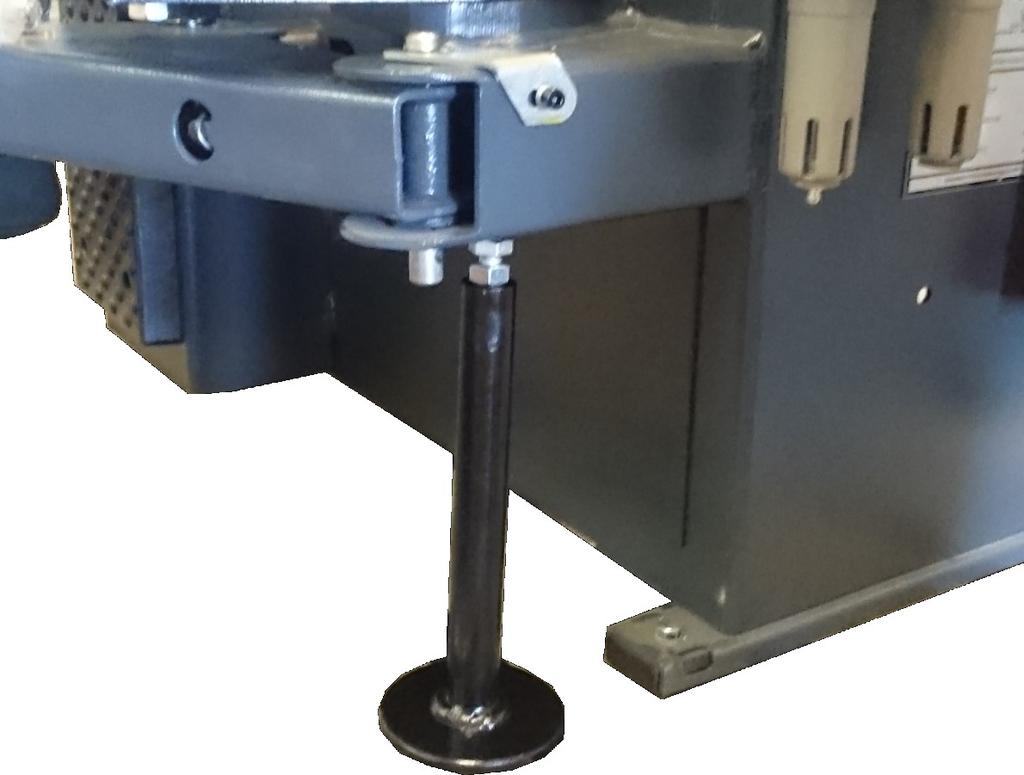

8 b. Mocowanie wału i dysku montażowego c. Zmontuj dolne rolki 8

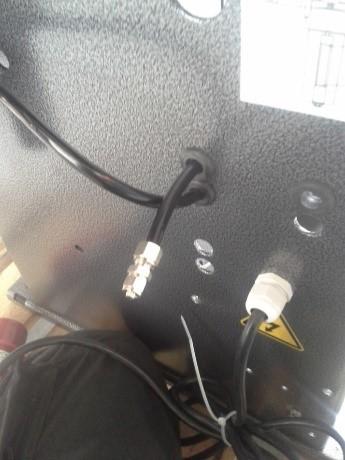

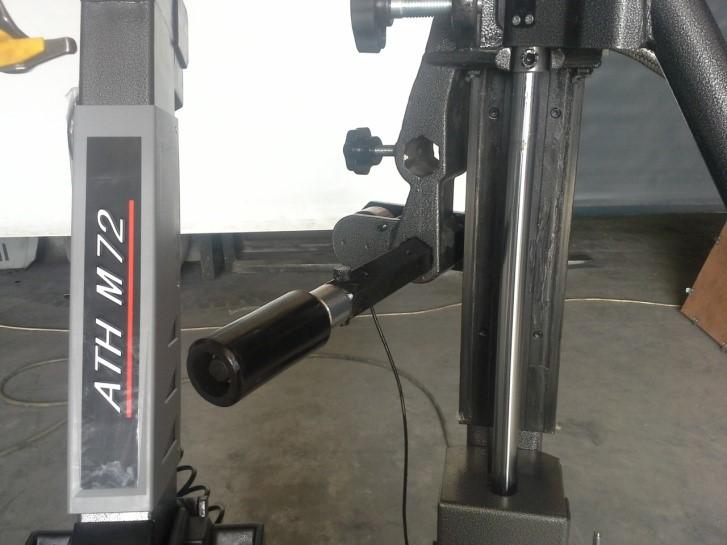

9 4. Połączenie pneumatyczne a. Zdemontuj boczną obudowę montażownicy b. Przetnij przewód, który wychodzi z jednostki konserwującej powietrze i połącz za pomocą łącznika typu T z dodatkowym przewodem od ramienia pomocniczego. Wciśnij przewód przez otwór i dołącz do szybko złączki ramienia. 9

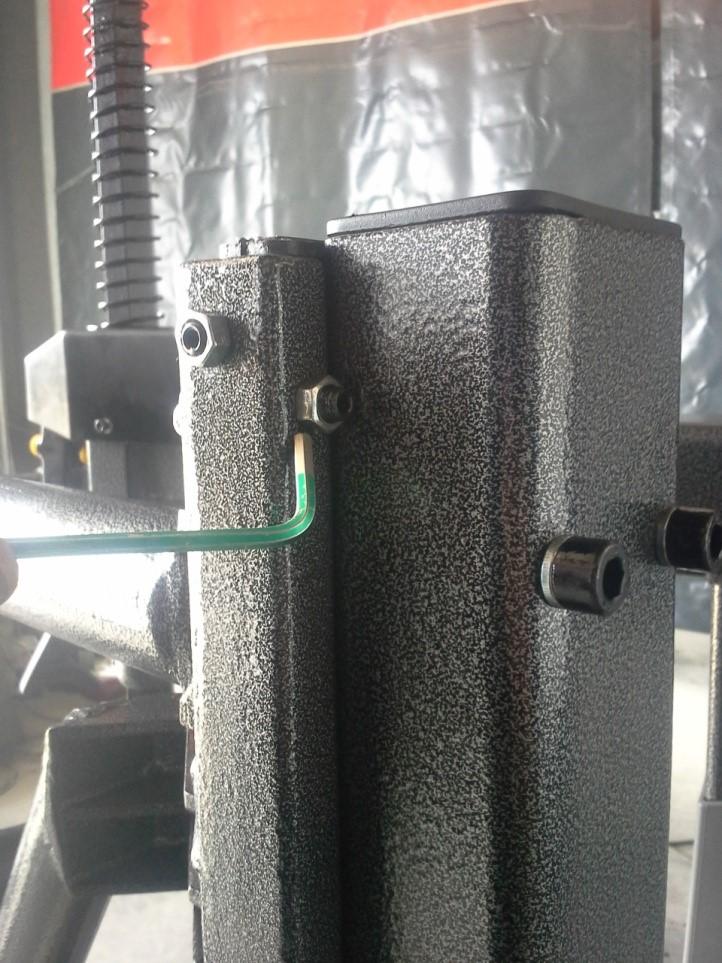

10 c. Po zakończeniu zamontuj boczną osłonę montażownicy. 5. Zakończenie a. Sprawdź prawidłowe osadzenie prowadnic, nasmaruj prowadnice i elementy przesuwne. b. Jeśli to konieczne prowadnice można dopasować w następujący sposób. Odkręć nakrętki na śrubie A i B ustaw odpowiednio prowadnice i nasmaruj. Dokręć nakrętki A i B. 10

11 A B Może się zdarzyć, że z biegiem czasu prowadnice przestawią się i będą miały duże luzy. W tym przypadku operator może dokonać ponownego dopasowania prowadnic, usunąć luzy i powrócić do pierwotnej precyzji użytkowania. c) Przed pierwszym uruchomieniem ponownie sprawdź wszystkie połączenia i śruby 11

12 OBSŁUGA Bezpieczeństwo 1. Urządzenie może być obsługiwane wyłącznie przez przeszkolony personel. 2. Nie pracuj na uszkodzonej maszynie. 3. Bez zgody producenta, maszyna nie może być w żaden sposób modyfikowana. 4. Przeczytaj wszystkie instrukcje przed przystąpieniem do obsługi maszyny. 5. Wyłącznie osoby upoważnione mają prawo wejść do strefy zagrożenia. 6. Przy eksploatacji i konserwacji należy przestrzegać wszystkich obowiązujących przepisów BHP. 7. Podczas pracy z urządzeniem należy przestrzegać wszystkich niezbędnych informacji producenta opony lub koła. 8. Urządzenia nie należy czyścić pod bieżącą wodą. 9. Ramiona ramienia pomocniczego, gdy nieużywane ustaw w pozycji spoczynkowej z dala od obszaru roboczego. 12

13 Instrukcja obsługi Stan: Grudzień 2010 Zakres stosowania i czynności Podpisana dnia: ZAKRES STOSOWANIA Ramie pomocnicze ZAGROŻENIA DLA LUDZI I ŚRODOWISKA Niebezpieczeństwo obrażeń od wirujących części Zmiażdżenia przez elementy dociskowe Ostre krawędzie na feldze lub wystające druty w oponach ŚRODKI OCHRONNE I DYREKTYWY Zawsze należy używać maszyny właściwie i w odpowiedni sposób Używaj odpowiednią odzież ochronną i środki ochrony (np. okulary ochronne, ochronniki słuchu, obuwie ochronne itp.). Pamiętaj o ważnych informacjach bezpieczeństwa i danych technicznych producenta maszyny Podczas obsługi zwracaj szczególną uwagę na wszystkie części ruchome Upewnij się w jakiej odległości od maszyny jesteś bezpieczny Upewnij się, że nie ma innych osób w obszarze roboczym. Zawsze upewnij się, że obsługiwane koło jest poprawnie zamocowane na urządzeniu ZACHOWANIE W PRZYPADKU AWARII I NIEBEZPIECZEŃSTWA Z TYM ZWIĄZANE Po ewentualnym incydencie urządzenie powinno być zabezpieczone i wykluczone z dalszej pracy Należy poinformować organy nadzoru w razie wystąpienia usterek Usterki mogą być usunięte tylko przez specjalistę. POMOC W WYPADKACH PIERWSZA POMOC Zabezpieczyć miejsce wypadku Udzielający pierwszej pomocy powinien poinformować Poszkodowanego oraz przełożonych co się stało Zajmij się wszystkimi ofiarami Miejsce apteczki pierwszej pomocy NUMER AWARYJNY Notuj wszystkie informacje, w książeczce pierwszej pomocy KONSERWACJA I UTYLIZACJA Urządzenie serwisowane jest przez: Firma odpowiedzialna za utylizacje (np. starego oleju): 13

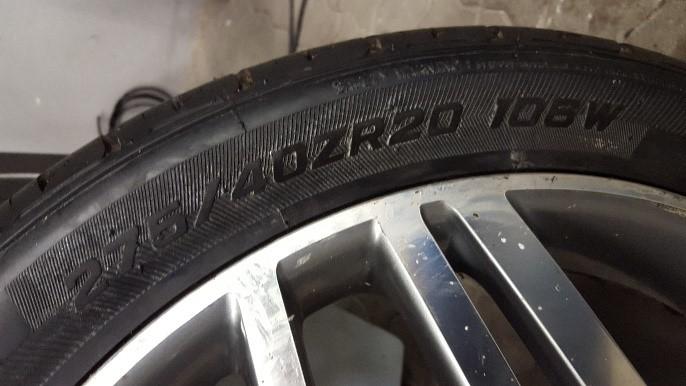

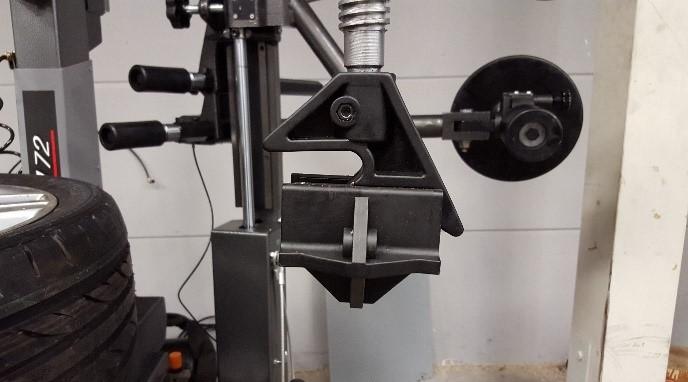

14 Zastosowanie Produkt jest przeznaczony jako element pomagający w montażu i demontażu opon szczególnie twardych. Odpowiednie instrukcje producenta dotyczące instalacji koła lub felgi powinny być przestrzegane. 1. Demontaż a. Odseparuj gumę od felgi za pomocą odbijacza montażownicy b. Wyreguluj szczęki do odpowiedniej wielkości felgi i zablokuj koło na stole montażowym. c. Do łatwego mocowania i centrowania twardych kół można użyć stożka dociskowego. Naciśnij stożkiem w dół tak, że szczęki zaciskowe chwycą felgę. d. Umieść rolkę montażowa ok. 20 mm od krawędzi obręczy. Naciskając rolką można obniżyć gumę opony w celu łatwiejszego włożenia łyżki montażowej. Po wykonanej czynności umieść rolkę montażową w stan spoczynku. 14

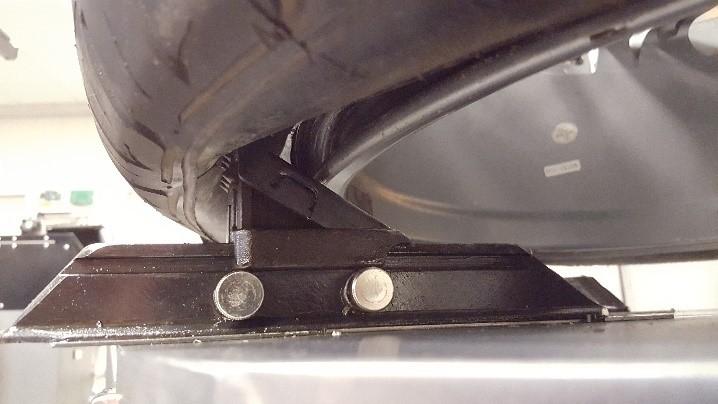

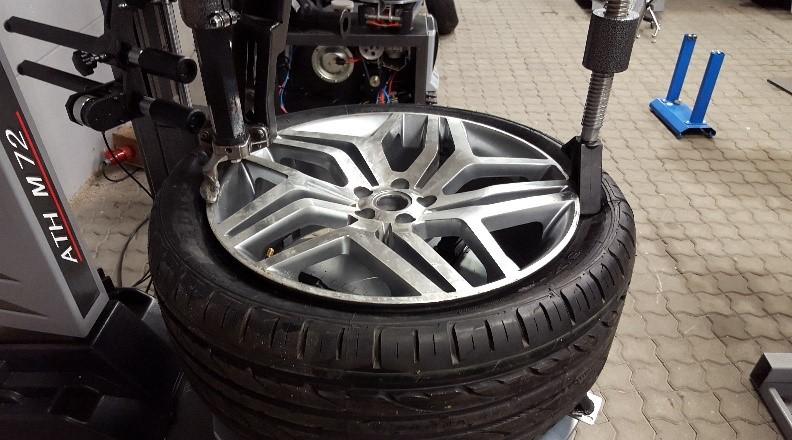

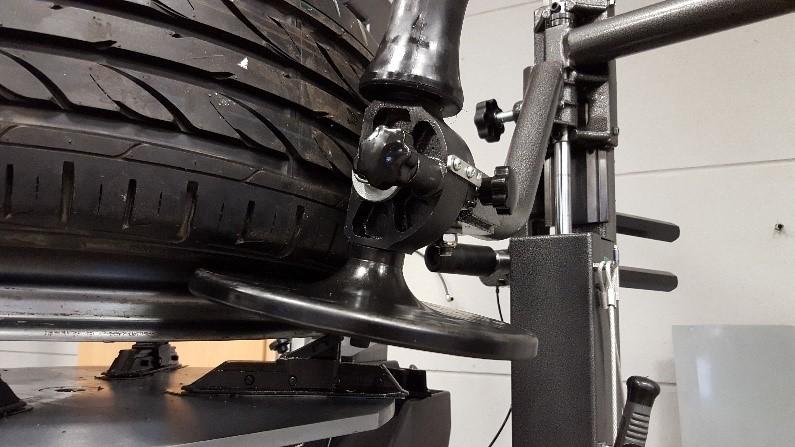

15 e. Aby ułatwić ściągnięcie gumy i chronić oponę, umieść narzędzie jak na rysunku poniżej i dociskając w odpowiednim miejscu ułatw zejście opony z felgi. Obracaj stołem montażowym, aż cała guma zejdzie z felgi. f. Odsuń użyte narzędzia w prawo i dokończ ściganie gumy g. Podnieś i ześlizgnij gumę przy drugiej krawędzi w podobny sposób Przy powyższych pracach możesz używać również talerza dociskowego (punkt 4 strona 4). Ułatwia ześlizgiwanie się opony z felgi poprzez docisk w odpowiednim miejscu. Wskutek obrotu, talerz dociskowy ma tendencję naciskać na zewnątrz. W wielu przypadkach można przyśpieszyć demontaż. Drugiej krawędzi poprzez użycie samego talerza dociskowego. 15

16 Postępuj zgodnie z instrukcjami: o Ustaw rolkę pod dolnym obrzeżem koła. Pamiętaj, że rolka może uszkodzić felgę. Wtedy koło może być wypchane do przodu. 2. Montaż koła a. Nasmaruj specjalną pastą felgę i gumę b. Oponę ręcznie dociśnij w miarę możliwości do felgi. W tym celu możesz sobie pomóc narzędziem dociskowym c. Przy montażu drugie krawędzi użyj narzędzia dociskowego i rolki montażowej (rysunek powyżej). Umieść je w takich miejscach, które ułatwią ześlizgiwanie się gumy z felgi. Teraz rozpocznij obrót stołu, narzędzie dociskowe jest prowadzone razem z obracającym się kołem. 16

17 UTRZYMANIE I KONSERWACJA Prace naprawcze muszą być wykonywane przez autoryzowanych partnerów serwisowych ATH, lub przez klienta, tylko po konsultacji z ATH. Przed konserwacją i naprawami urządzenie powinno być odłączone od zasilania i źródła sprężonego powietrza (wyłącznik główny wyłączony, odłączony kabel zasilania). Tylko eksperci/wykwalifikowane osoby mogą pracować na częściach elektrycznych urządzenia. Rozwiązywanie problemów Objawy Przyczyna Rozwiązanie Kontrola dopływu sprężonego Po przełączeniu góra-dół urządzenia Brak powietrza sprężonego powietrza nie działa. Nieszczelny lub uszkodzony przewód. Uszczelnienie lub wymiana Harmonogram konserwacji i smarowania Okres przeglądu Tygodniowo Miesięcznie Elementy Narzędzia dociskowe Łączenia Prowadnice Kontrola Czystość Smarowanie Smarowanie Smarowanie Uwaga: częstotliwość działań opisanych w niniejszym opisie, odnosi się do normalnego użytkowania urządzenia. Zaleca się, aby sprawdzać urządzenie i dokonać dodatkowych konserwacji jeśli jest to konieczne. 17

18 DEKLARACJA ZGODNOŚCI Seriennummer / Serial number: Konformitätserklärung Declaration of conformity Déclaration de conformité Deklaracja Zgodnosci Für / for / pour / dla Hilfsmontagearm Assist arm Bras additionnel de montage Ramienia pomocniczego do montażownicy Wurden folgende einschlägige Bestimmungen beachtet The following EG-directives are considered Les Directives suivantes de l Union européenne ont été respectées Następujące przepisy unijne zostały dotrzymane Folgende harmonisierten Normen und Vorschriften wurden eingehalten The following harmonized standards are applied Les normes harmonisées suivantes ont été appliquées Następujące zharmonizowane normy są stosowane Hersteller Manufacturer Fabricant Producent Typ / Type / Type / Typ ATH A31 ATH A34 98/37/CEE - 91/368/CEE - 93/68/CEE - 89/336/CEE - 86/217/CEE 27/404/CEE - 73/23/CEE - EN 91/263/CEE - EN 92/31/CEE EN 93/97/CEE - EN 98/13/CEE D.P.R. nr. 459 DEL 24/07/96 EN EN EN EN ATH-Heinl GmbH &Co. KG Kauerhofer Straße 2 D Sulzbach-Rosenberg Germany Hiermit wird unter eigener Verantwortung bestätigt, dass die oben bezeichneten Maschinen den genannten EG- Richtlinien entsprechen. Herewith we declare on our own responsibility that the above named machines are according to the named ECdirectives. Niniejszym potwierdzamy, że wyżej wymienione maszyny są zgodne z Dyrektywami Unii Europejskiej. ATH-Heinl GmbH &Co. KG Kauerhofer Straße 2 D Sulzbach-Rosenberg Germany Im Juni 2009 ATH-Heinl GmbH & Co. KG/ Hans Heinl (Geschäftsführer) 18

19 Lista części zamiennych 19

20 Rysunek złożeniowy A31 20

21 Lista części A31 # Art. # Nazwa Numer control box KZH Assist arm valve cover ZL-20W Cross recessed round head screw GB/T M4X Assist Arm Control Valve D4H B Banjo bolt Ø6-G1/8" tower silencer G1/ washer GB/T C Ø washer GB/T C Ø hex nut A and B GB/T M Assist Arm, Plastic Disk; A Assist Arm End Plug ZL-20W Snap Ring A type GB Ø Plastic Disk; ZL-20W SHCS GB/T M10X connect shaft M Snap Ring ZL washer GB/T C Ø SHCS GB/T M10X Assist Tower Cylinder ZL washer GB/T C Ø SHCS GB/T M6X Assist Tower Cylinder Cover SZL Turbo Blast Hook A hex nut A and B GB/T M Presser arm welding SZL Metal Braided Hose Cover round nut GB/T M30x washer Ø40 x Ø31 x 3 ZL bearing JH1-B round nut GB/T M30x washer Ø40 x Ø31 x 3 ZL Arm axes DZ Assist Tower Bent Arm Plug ZL-20W Assist Tower Bent Arm SZL pressure head ZL-20W SHCS GB/T M6X pressure block ZL-20W hex nut A and B GB/T M Slide Unit SZL Assist Tower Plastic Slide; ZL-20W Slide Guide ZL Assist Tower Welding A Assist Tower Top Plug ZL-20W washer GB/T C Ø SHCS GB/T M10X Inner hexangular set screw GB/T M8 x SHCS GB/T M6 X washer GB/T C Ø hex nut A and B GB/T M Assist Tower Air Hose Cover ZL Tower Bracket Welding SZL SHCS GB/T M8 X washer GB/T C Ø Snap Ring A type GB Ø8 21

22 washer GB/T C Ø washer GB/T C Ø SHCS GB/T M10 X SHCS GB/T M10 X washer GB/T C Ø hex nut A and B GB/T M washer GB/T C Ø washer GB/T C Ø Assist Tower Lower Pin; ZL washer GB/T C Ø Snap Ring A type GB Ø SHCS GB/T M10 X washer GB/T C Ø washer GB/T C Ø lower supporter unit SZL washer GB/T C Ø washer GB/T C Ø SHCS GB/T M10 X Chassis Bracket Welding SZL Fitting Ø8-Ø A31 Left Assist Arm A31-00 # Art. # Nazwa Numer Assist Tower Cylinder ZL hex nut A and B GB/T C M Fitting; Ø6-G1/8" Assist Tower Front Cylinder Plate ZL O-ring Ø25 X O-ring Ø90 X piston rod ZL O-ring Ø14 X Dustproof ring Ø35x25x piston ZL O-ring Ø82.5 x washer GB/T C Ø lock nut GB/T M cylinder body ZL Assist Tower Rear Cylinder Plate ZL Cylinder connecting thread shaft ZL bearing JH1-B

23 Rysunek złożeniowy A34 23

24 Lista części A34 # Art. # Nazwa Numer HHB GB/T M10 X20(L) Washer; GB/T C Double Cone BB Roller Rod Pad ZL Tire pressure roller ZL-20W Upper BB roller Brkt1 M pressure bar M Main Shaft Pin DL Slide Unit Welding M (A) top tight hand roller M Club hand shankm12 SZW locking cylinder Hex Shaft Locking Plate M hex nut A and B GB/T M Inner hexagon set screw GB/T M12 x SHCS GB/T M8X Pressing spring M3W Washer; GB/T C Ø SHCS GB/T M6X lock nut GB/T C M fitting Ø4-G1/ Turbo blast hook A hex nut A and B GB/T M Assist Tower Cylinder Cover; ZL Assist Tower Lower Pin ZL Washer; GB/T C Ø snap ring A type GB Ø SHCS GB/T M10X Washer; GB/T C Washer; GB/T C Ø M2 Assist Tower Cylinder M Washer; GB/T C Ø SHCS GB/T M6X hex nut A and B GB/T M Inner hexangular set screw GB/T M8 x Assist Tower Air Hose Cover ZL SHCS GB/T M6X Washer; GB/T C Ø SHCS GB/T M10X Assist Tower Top Plug; ZL-20W right Assist Tower Welding M Slide Guide M Assist Tower Plastic Slide ZL-20W bearing JH1-B Presser arm Welding ZL Metal Braided Hose Cover Assist Tower Bent Arm Plug ZL-20W Arm axes DZ spacer ZL round nut GB/T M30 x Assist Tower Bent Arm; M M32Assist Arm Valve Control M32-KZH top tighten roller M hex nut A and B GB/T M screw M

25 pressure head ZL-20W hex nut A and B GB/T M SHCS GB/T M6X Assist Arm, Plastic Disk M FHPS GB/T M4 x Washer; M lock nut GB/T C M pin washer M Adjusting Handle AssyM10 ZL-22W BB Blade Adjustment Rod Pin M connect shaft M transposition plate assembly SHCS GB/T M10X Tee union Ø Quick union Ø6-G1/8" BB roller control valve(lock valve) Quick union Ø4-G1/8" hex nut A and B GB/T M Crossed recessed pan head screw GB/T M5X locking valve fix board M Cross recessed pan head screw GB/T M4X air valve base 522W Washer; GB/T Ø O-ring Ø8X SHCS GB/T M6X Y-ring Ø60 x47 x Arm Lock Cylinder Piston A Cross recessed pan head screw GB/T M4X Assist arm valve cover ZL-20W Assist Arm Control Valve D4H BB tower silencer G1/ Banjo bolt Ø6-G1/ hex nut A and B GB/T M Washer; GB/T C Ø Washer; GB/T C Ø transposition plate M Assist arm roller(a) 800W (A) Gasket HHB GB/T M10X20(L) Washer; GB/T C Ø Plastic Disk ZL-20W Washer; GB/T C Ø Clout ZL SHCS GB/T M10X BB Blade Adjustment Rod Pin M pressure spring M7W M10Adjusting Handle ZL-22W Washer; M lock nut GB/T C M locating plate M pressure block ZL-20W A34right assist arm A

26 # Art. # Nazwa Numer M2 Assist Tower Cylinder M hex nut A and B GB/T C M Fitting Ø6-G1/8" Assist Tower Front Cylinder Plate; ZL O-ring Ø25X O-ring Ø90X piston rod M O-ring Ø14X Dustproof ring Ø35 x25 x piston ZL O-ring Ø82.5 x washer GB/T C Ø lock nut GB/T M air cylinder body M Rear Cylinder Cover ZL Cylinder connecting thread shaft ZL bearing JH1-B

27 DODATKI Schemat pneumatyczny 1.1 Wąż 1.2 Regulator ciśnienia 1.3 Wąż 1.4 Zawór 1.5 Wąż 1.6 Wąż 1.7 Siłownik ramienia pomocniczego 27

28 KARTA GWARANCYJNA 28

29 Zakres gwarancji produktu - Pięć lat na konstrukcje urządzenia - Jednostka zasilająca, siłowniki hydrauliczne, oraz wszystkie inne element, takie jak podkładki, gumy, ślizgi, kable, łańcuchy, zawory, przełączniki itp. są objęte gwarancją na okres jednego roku - ATH-Heinl naprawi lub wymieni wadliwy element po zwrocie części uszkodzonej Gwarancja nie obejmuje: - Wad spowodowanych zwykłym zużyciem materiału, nadużycia i niewłaściwe użytkowanie sprzętu, uszkodzenia powstałe podczas transportu, nieprawidłowa instalacja lub brak wymaganej konserwacji - Szkody wynikające z zaniedbań nabywcy lub postępowania niezgodnego z zaleceniami zawartymi w instrukcji użytkownika - Normalnego zużycia części, które wymagają obsługi, aby utrzymać urządzenie w dobrym stanie technicznym - Każdy element, który został uszkodzony podczas transportu - Inne części nie wymienione, które można ogólnie uznać za części zużywalne - Szkody spowodowane przez deszcz, nadmierna wilgoć, korozję i inne zanieczyszczenia - Uszkodzenia kosmetyczne nie powinny zakłócać funkcjonalności urządzenia GWARANCJA JEST WAŻNA PO WYSŁANIU WYPEŁNIONEJ KARTY GWARANCYJNEJ Należy zauważyć, że wszelkie uszkodzenia lub wadliwe działanie spowodowane nieprzestrzeganiem instrukcji obsługi, nieprzestrzeganiem prac konserwatorskich, złym źródło zasilania (pole wirujące, napięcie znamionowe itp.) lub niewłaściwym użytkowaniem (ponad udźwig, montaż na dworze, zmiany techniczne) gwarancja nie obowiązuje. 29

30 30

31 31

32 32
