Instrukcja Obsługi. Ściągacz do kolumn McPhersona, model CSC. Pneumatyczny. Ważne: Należy przeczytać przed użytkowaniem!

Transkrypt

1 Instrukcja Obsługi Ściągacz do kolumn McPhersona, model CSC. Pneumatyczny Ważne: Należy przeczytać przed użytkowaniem! Przed uruchomieniem prasy należy przestudiować, zrozumieć i przestrzegać wszystkich instrukcji zawartych w niniejszej instrukcji obsługi! Upewnij się, że każdy pracownik korzystający z urządzenia zapoznał się, zrozumiał i zastosował się do wszystkich instrukcji! Nieprzestrzeganie tego ostrzeżenia może spowodować obrażenia ciała i / lub uszkodzenie mienia. Bezpieczeństwo: Zawsze umieszczaj osłonę zabezpieczającą zgodnie z ilustracją po prawej stronie przed uruchomieniem prasy. Nigdy nie obsługuj prasy bez osłony, ponieważ może to prowadzić do poważnych wypadków, a nawet śmierci. NIE! TAK! Podczas obsługi prasy należy zawsze nosić okulary ochronne, obuwie ochronne i rękawice ochronne. Nie umieszczaj rąk między ramą a ruchomymi częściami, ponieważ może to spowodować obrażenia Ciała i / lub uszkodzenie mienia. OSTRZEŻENIE: Zawsze używaj jednocześnie obu szczęk obrotowych i upewnij się, że zabezpieczenia na obu szczękach trzymają się mocno wokół cewek przed ściskaniem sprężyny. Zawsze używaj odpowiedniego uchwytu sprężynowego. Upewnij się, że uchwyt sprężyny prawidłowo podpiera sprężynę.

2 Prasy należy używać tylko do obsługi kolumn McPhersona! Zawsze upewnij się, że uchwyty sprężynowe są przymocowane wszystkimi trzema śrubami w przydzielonych otworach z przodu ramy. OSTRZEŻENIE: Niewłaściwe użycie prasy może spowodować, że przedmioty zostaną wystrzelone z dużą prędkością i mogą spowodować obrażenia ciała i / lub uszkodzenie mienia. Instalacja: Zamontuj stopy i uchwyty kół. Patrz rysunek 13, 14 i 20 na rysunku części zamiennych. Umieść poz. 20 między ramą a poz. 13. Umieść poz. 20 między ramą a poz. 14. Koła powinny być skierowane w kierunku tyłu prasy. Podłączyć przewód sprężonego powietrza do ściągacza. Upewnij się, że ciśnienie powietrza wynosi od 8 do 13 bar ( psi), a przepływ powietrza wynosi minimum 225 litrów na minutę. Nigdy nie używaj ciśnienia powietrza większego niż 13 barów (188 psi)! Uruchom prasę bez obciążenia do maksymalnego skoku i z powrotem do pozycji wyjściowej. Sprawdź, czy nie pojawiła się usterka lub wycieki powietrza. Instrukcja obsługi: Jak obsługiwać pompę: 1. Wciśnij LEWĄ stronę pedała nożnego aby przesunąć szczęki w DÓŁ. 2. Wciśnij PRAWĄ stronę pedała nożnego aby przesunąć szczęki w GÓRĘ Jak obsługiwać urządzenie podczas ściągania sprężyn: 1. Wybierz odpowiedni uchwyt sprężyny i umieść go w trzech otworach z przodu stołu. Upewnij się, że śruby są dobrze zamocowane. 2. Umieść system sprężyn McPherson w uchwycie sprężyny. 3. Przesuń szczęki obrotowe na prawidłową wysokość i umieść obie szczęki na sprężynie. 4. OSTRZEŻENIE: Zawsze używaj obu szczęk jednocześnie i upewnij się, że zabezpieczenie na obu szczękach pewnie trzyma sprężynę przed uruchomieniem prasy. 5. Gdy system zostanie prawidłowo zamontowany, uruchom prasę, aby skompresować sprężynę. 6. Gdy sprężyna zostanie ściśnięta do wymaganej wysokości, przerwij kompresję. 7. Gdy zakończysz pracę, naciśnij PRAWĄ stronę pedała, aby zdekompresować system sprężyny.

3 Konserwacja i serwis: Regularnie smaruj ruchome części i punkty obrotu, w tym pionowe rury nośne, w których ramiona obrotowych szczęk poruszają się w górę i w dół. Pionowe rury nośne należy czyścić regularnie, aby uniknąć zabrudzenia, kurzu i innych cząstek. Prasa musi być zawsze podłączona do smarownicy i separatora wody, umieszczonego nie dalej niż 16 metrów (40 stóp). W przeciwnym razie warunki gwarancji nie będą spełnione. Unikaj zabrudzenia, kurzu i innych drobin dostających się do układu pneumatycznego. Specjalista musi sprawdzić wzrokowo, czy nie ma wycieków lub uszkodzeń. Kontrolę należy przeprowadzać co najmniej co 12 miesięcy. Jeśli prasa nie będzie używana przez dłuższy czas, należy odłączyć przewód powietrza. Używaj tylko oryginalnych części zamiennych. Rozwiązywanie problemów: PODRĘCZNIK ROZWIĄZYWANIA PROBLEMÓW Symptom Przyczyna Rozwiązanie Prasa nie działa, gdy włączona jest funkcja nożna. Skok cylindra jest zbyt mały Prasa nie osiąga maksymalnego ciśnienia. Prasa nie generuje odpowiedniego ciśnienia Prasa nie jest w stanie utrzymać sprężyny ściśniętej i samoczynnie powraca do pozycji wyjściowej. Ramiona szczęk obrotowych nie poruszają się w poziomie. Zbyt niskie ciśnienie powietrza Zbyt niskie ciśnienie powietrza. Zbyt niskie ciśnienie powietrza. Za słabe ciśnienie Usterka zaworu w pozycji 12 Ruchome elementy Wymagają smarowania Sprawdzić zasilanie powietrzem zgodnie z zaleceniami, zgodnie z rozdziałem "Instalacja". Sprawdzić zasilanie powietrzem zgodnie z zaleceniami, zgodnie z rozdziałem "Instalacja". Sprawdzić zasilanie powietrzem zgodnie z zaleceniami, zgodnie z rozdziałem "Instalacja". Zwiększyć ciśnienie powietrza do 13 bar (188 psi) Skontaktuj się z dystrybutorem, u którego został zakupiony ściągacz. Smarować zgodnie z zaleceniami w rozdziale "Konserwacją i serwisem". Likwidacja: Jeśli prasa kiedykolwiek zostanie zutylizowana, oddaj ją do odpowiednich podmiotów. 1: Jakie sprężyny zwojowych mogę skompresować?? Ściągacz pozwala na obsługę wszystkich znanych kolumn McPhersona za pomocą standardowych lub specjalnych uchwytów. Zasadniczo oznacza to, że CSC (G2) można wykorzystać na każdym typie samochodu lub lekkiej Ciężarówki, pod warunkiem, że dostarczone jest sprężone powietrze pod ciśnieniem 10 do 12 barów.

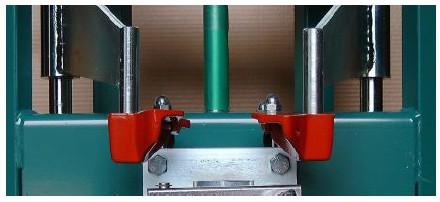

4 2: Jaką siłę wytwarza ściągacz? Dzięki systemowi ALS by skompresować kolumnę McPhersona potrzeba bardzo niewielkiej siły. W tym systemie siła jest przyłożona precyzyjnie do dwóch punktów sprężyny, przy których najłatwiej ją skompresować. Niezależnie od tego, czy masz sprężynę zgodną z ruchem wskazówek zegara czy też odwrotnie, dwa uchwyty sprężynowe zawsze znajdą właściwą pozycję, aby ułatwić ściskanie. 3: Specjalne uchwyty u adaptery. Standardowy CSC (G2) ma dwie obrotowe szczęki do sprężyn, które można zdemontować za pomocą klucza sześciokątnego. Może być konieczne zastąpienie standardowych uchwytów innymi. Mogą to być uchwyty sprężynowe z krótkimi krawędziami (patrz zdjęcie powyżej) dla pojazdów wyprodukowanych w Japonii przez producentów takich jak Toyota i Honda. Inne specjalne uchwyty sprężynowe są dostępne dla innych pojazdów. Mercedes A, B, C i E Class: Porsche Cayenne / VW Touareg: Można użyć standardowych uchwytów sprężynowych do innych marek pojazdów. Na spodniej stronie ściągacza znajdują się trzy otwory montażowe. Jeden mały i jeden duży uchwyt na sprężynę są standardowym wyposażeniem.

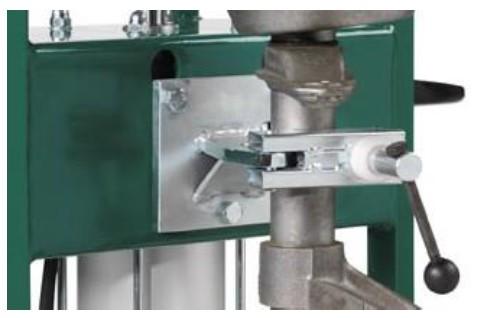

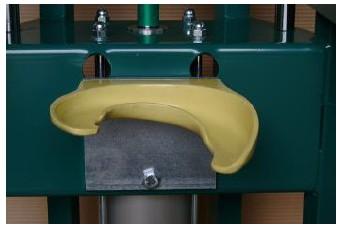

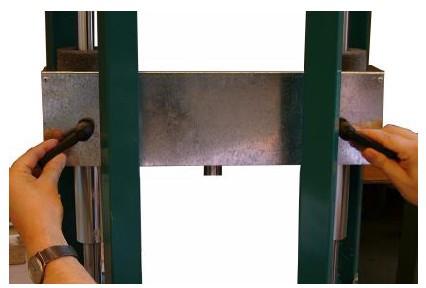

5 Można używać tych uchwytów do prawie wszystkich znanych typów kolumn McPhersona. W szczególnych przypadkach, zazwyczaj w japońskich sprężynach, może być potrzebny dodatkowy uchwyt: I wreszcie, jest specjalny uchwyt sprężynowy do pojazdów Mercedes: Zanim skompresujesz sprężynę, najpierw upewnij się, że wybrałeś odpowiednie adaptery na podstawie informacji podanych powyżej. Jeśli dopasowujesz rozpórkę u dołu, najpierw upewnij się, że średnica sprężyny jest większa niż wewnętrzne krawędzie wybranego uchwytu sprężyny. Jest to ważne, aby uniknąć ześlizgnięcia sprężyny pod ciśnieniem. Alternatywnie, jeśli zdecydujesz się użyć imadła do zaciśnięcia rozpórki, upewnij się, że jest mocno zamocowany do wspornika. Aby upewnić się, że krawędzie na obu uchwytach sprężyny są prawidłowo osadzone, wyciągnij ramiona obrotowe na zewnątrz, powoli zwiększając ciśnienie. Jeśli można wyjąć uchwyty sprężynowe, krawędzie nie zaciskają się prawidłowo!! Jeśli nie możesz wyciągnąć uchwytów sprężynowych, można założyć, że są prawidłowo osadzone i zabezpieczone przed wyślizgnięciem pod ciśnieniem. Przed dalszym ściskaniem sprężyny, upewnij się, że zaciskasz dwa ruchome ramiona z tyłu wspornika do wymaganej pozycji. W tym celu przekręcić dźwignię z tyłu wspornika w prawo.

6 Zapobiega to bocznemu ruchowi ramienia obsady sprężyny. Po zakończeniu wymiany amortyzatorów nie zwalniaj blokady z tyłu wspornika, dopóki nie zwolnisz nacisku sprężyny. 5: Rozwiązywanie problemów: 5.1 Górne uchwyty sprężynowe nie pasują do uzwojenia sprężyny. Rozwiązanie: Potrzebujesz zestawu krótkich sprężynujących uchwytów. (Typowe dla Toyoty i Hondy). 5.2 Górne uchwyty sprężynowe nie są w stanie zablokować sprężyny od góry z powodu zbyt dużego talerza mocowania górnego. Rozwiązanie: Potrzebujesz adaptera. 5.3 Skok nie jest wystarczająco długi, aby odpowiednio skompresować sprężynę. Rozwiązanie: przy takich sprężynach zaleca się stosowanie imadła, ponieważ zwiększy to skok (więcej zwojów do ściśnięcia). 5.4 Urządzenie nie ściska sprężyny. Rozwiązanie: Zwiększyć ciśnienie powietrza. Sprężarka nie jest w stanie skompresować niektórych kolumn McPhersona pomimo maksymalnego ciśnienia równego 13 bar. W 99% wszystkich przypadków wystarczy ciśnienie 10 barów Copyright : Compac Hydraulik A/S Juelsminde, Denmark
