1 Adres do korespondencji: KAMEL Usługi Elektroinstalacyjne inż. Kamil Pieper Wejherowo, ul. Nowa 4 tel. kom biuro.kamel@o2.pl ODBIORY I PROJEKTY BUDOWLANE PROJEKT BUDOWLANO- WYKONAWCZY TEMAT: OBIEKT: BRANŻA: ADRES: INWESTOR: Projekt wykonawczy instalacji fotowoltaicznej na dachu sali sportowej przy szkole podstawowej w Luzinie Budynek Sali sportowej Elektryczna Luzino, ul. Szkolna 13, pow. Wejherowski Gmina Luzino, ul. Ofiar Stutthofu11 PROJEKTOWALI: inż. Marcin Lisewski - upr. bud. POM/0077/POOE/03 uprawnienia do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych OPRACOWAŁ inż. Kamil Pieper SPRAWDZILI: mgr inż. Henryk Grunwald upr. bud.1702/gd/84 uprawnienia do projektowania bez ograniczeń w specjalności instalacyjno inżynieryjnej w zakresie instalacji elektrycznych Wejherowo, styczeń 2016 K AM E L US Ł U G I E LEKTROI N S T A L A C Y J N E I NŻ. K A M I L P I E P E R konto: Alior Bank S.A NIP REGON siedziba Wejherowo ul. Nowa 4 tel. kom biuro.kamel@o2.pl

2 S P I S T R E Ś C I 1. UWAGI OGÓLNE 1.1. Przedmiot opracowania Podstawowe elementy instalacji Podstawowe dane techniczne 2 2. PROJEKTOWANE ROZWIĄZANIA TECHNICZNE 2.1. Rozdział energii Prowadzenie przewodów Ochrona przeciwporażeniowa Instalacja odgromowa i przepięciowa Ochrona przed pracą wyspową Kontrola parametrów sieci Uwagi końcowe ZAŁĄCZNIKI Kserokopie uprawnień budowlanych 5 Kserokopie przynależności do izby budowlanej 6 4. RYSUNKI E01 Schemat zasilania budynku 8 E02 Schemat zasilania rozdzielnicy RF1 9 E03 Schemat zasilania rozdzielnicy RF2 10 E04 Plan instalacji fotowoltaicznej i odgromowej - dach KARTY KATALOGOWE

3 Wejherowo r. O Ś W I A D C Z E N I E Oświadczam, że niniejszy projekt budowlany instalacji fotowoltaicznej na dachu sali sportowej w Luzinie, ul. Szkolna 13 jest kompletny oraz został wykonany zgodnie z obowiązującymi przepisami oraz wiedzą techniczną.

4 O P I S T E C H N I C Z N Y 1. UWAGI OGÓLNE 1.1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest instalacja fotowoltaiczna na dachu sali sportowej w Luzinie, ul. Szkolna PODSTAWOWE ELEMENTY INSTALACJI Projektowana instalacja składa się będzie z: - ogniw fotowoltaicznych o mocy 250W 157 szt., - rozdzielnic RF1, RF2 - inwerterów beztransformatorowych o mocy 10kW 4 szt., 1.3. PODSTAWOWE DANE TECHNICZNE Sieć elektryczna: - 400V AC 50Hz, TN-C dystrybucja energii [RG budynku SPP sieć El-En], - 400V AC 50Hz, TN-S instalacja wewnętrzna budynku [inwertery RFx RG], - 850V DC, IT technologia produkcji energii [ogniwa fotowoltaiczne inwertery]. Ogniwa fotowoltaiczne: Panele PV-SE szt., Wytwarzana moc: 39,25kWp. 2. PROJEKTOWANE ROZWIĄZANIA TECHNICZNE 2.1. ROZDZIAŁ ENERGII Produkowana w ogniwach fotowoltaicznych energia prądu stałego przewarzana będzie w inwerterach na energię prądu przemiennego. Następnie energia z inwerterów przesyłana będzie kablami ziemnymi typu YKY 5x2,5mm2 do projektowanej rozdzielnicy ogniw fotowoltaicznych RFx. Rozdzielnice RF zasilać będą kablami YDY 5x10mm2 rozdzielnice główną budynku RG. Całą instalację elektryczną wewnętrzną wykonać w układzie sieciowym TN-S. Rozdział PEN na PE i N wykonać w rozdzielnicy głównej budynku, punkt rozdziału uziemić przyłączając do uziomu budynku. Pomiar wytworzonej energii obywać się będzie w szafce pomiarowej dostarczonej przez Energa Operator S.A. przy użyciu licznika dwukierunkowego PROWADZENIE PRZEWODÓW Okablowanie DC ogniw fotowoltaicznych prowadzić w profilu ramy konstrukcyjnej, metalowym korytku kablowym oraz w ziemi. Poszczególne ogniwa łączyć ze sobą wtyczkami systemowymi, natomiast z inwerterami wtyczkami uniwersalnymi MC-4. Przewody należy mocować w sposób trwały za pomocą opasek kablowych odpornych na promienie UV OCHRONA PRZECIWPORAŻENIOWA Ochrona przez dotykiem bezpośrednim: - obudowy izolacyjne urządzeń elektrycznych. Ochrona przez dotykiem pośrednim: - Samoczynne Wyłączanie Zasilania w układzie sieciowym TN-C-S wg. PN-ICE realizowane przez wyłączniki nadmiarowoprądowe i bezpieczniki topikowe

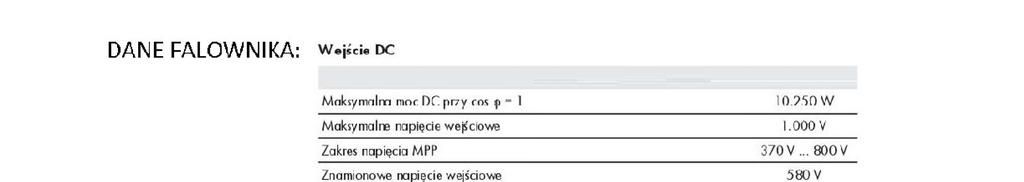

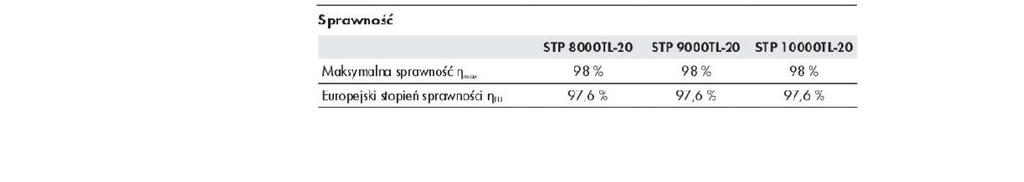

5 2.4. OCHRONA ODGROMOWA I PRZEPIĘCIOWA Instalacja odgromowa składa się z następujących elementów: Uziemienie należy wykonać uziom sztuczny fundamentowy. Przewody uziemiające płaskownik FeZn 25x4mm Przewody odprowadzające drut FeZn fi8mm Zwody zwody wykonać w postaci siatki na wspornikach zgodnie z projektem instalacji elektrycznej (odrębne opracowanie) oraz projektowanych w niniejszym opracowaniu iglic odgromowych Dla ochrony prze przepięciami zaprojektowano ograniczniki przepięć typu 1 dedykowane instalacją fotowoltaicznym montowane w rozdzielnicach RFx przed każdym z inwerterów po stronie DC oraz ograniczniki przepięć typu 1 zamontowane po stronie AC. Całość wykonać zgodnie z PN EN OCHRONA PRZED PRACĄ WYSPOWĄ. Zastosować beztransformatorowe falowniki z dwa układami monitorowania punktu MPP o mocy znamionowej 10000W, fabrycznie wyposażone w zabezpieczenie przeciw pracy wyspowej. Dodatkowo zaprojektowano w każdej rozdzielnicy RF łącznik sprzęgający instalację fotowoltaiczną z siecią w postaci stycznika typu 63/4/0 sterowanego przekaźnikiem napięciowym KONTROLA PARAMETRÓW JAKOŚCIOWYCH SIECI. Zastosowane falowniki muszą być fabrycznie wyposażone w zabezpieczenia kontrolujące i utrzymujące parametry jakościowe energii elektrycznej takie jak napięcie i częstotliwość UWAGI KOŃCOWE 1) Nie przewiduje się możliwości pomiaru wytworzonej energii Brutto 2) Całość robót należy wykonać zgodnie z obowiązującymi normami i przepisami, a w szczególności z normą wieloarkuszową PN-IEC Wykonane instalacje oznakować zgodnie z postanowieniami normy PN-88/E Tablice i znaki bezpieczeństwa, 3) W projekcie zastosowano wyłącznie materiały posiadające aktualne atesty i certyfikaty dopuszczające do stosowania w budownictwie. 4) Roboty Inwestorzy zobowiązani są zlecić firmie posiadającej stosowne uprawnienia budowlane do wykonawstwa w branży elektrycznej, 5) Wykonane roboty podlegają końcowemu odbiorowi technicznemu przed przekazaniem do eksploatacji. Wykonawca opracowuje dokumentację powykonawczą. Odbioru dokonuje Inwestor od Wykonawcy z zachowaniem procedury Prawa Budowlanego. 6) Sprawdzenie odbiorcze instalacji należy wykonać w oparciu o normę PN-IEC i PN-88/E Badania techniczne przy odbiorach. W ramach odbioru wykonać następujące pomiary: skuteczności szybkiego wyłączenia w całej instalacji, rezystancji izolacji w całej instalacji, sprawdzenie ciągłości przewodów ochronnych, sprawdzenie ciągłości połączeń i rezystancji instalacji uziemiającej Niezbędne zmiany konsultować należy z inspektorem prac elektrycznych Opracował: inż. Marcin Lisewski

6 ZA ZGODNOŚĆ Z ORYGINAŁEM MARCIN LISEWSKI

7 ZA ZGODNOŚĆ Z ORYGINAŁEM MARCIN LISEWSKI

8 INFORMACJE DLA BEZPIECZEŃSTWA I OCHRONY ZDROWIA TEMAT: OBIEKT: BRANŻA: ADRES: INWESTOR: Projekt wykonawczy instalacji fotowoltaicznej na dachu sali sportowej przy szkole podstawowej w Luzinie Budynek Sali sportowej Elektryczna Luzino, ul. Szkolna 13, pow. Wejherowski Gmina Luzino, ul. Ofiar Stutthofu11 OPRACOWAŁ: inż. Marcin Lisewski upr. bud. POM/0077/POOE/03 uprawnienia do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych

9 1. ROBOTY DO WYKONANIA 1) ułożyć przewody instalacyjne na dachu, 2) zamontować inwertery, rozdzielnice RF i aparaty w RG 3) podłączyć urządzenia elektryczne i aparaty w rozdzielniach, 4) podłączyć przewód WLZ w rozdzielniach 2. OBIEKTY BUDOWLANE. Budynek przedszkola. 3. ELEMENTY ZAGOSPODAROWANIA MOGĄCE STWARZAĆ ZAGROŻENIE. Zagospodarowanie miejsca budowy wykonuje się przed rozpoczęciem robót budowlanych, co najmniej w zakresie: a) wykonania wyjść i przejść dla pracowników, c) doprowadzenia energii elektrycznej d) urządzenia pomieszczeń higieniczno-sanitarnych i socjalnych, f) zapewnienia oświetlenia naturalnego i sztucznego, g) zapewnienia łączności telefonicznej, h) urządzenia składowisk materiałów i wyrobów Miejsce budowy lub robót powinno być w miarę potrzeby ogrodzone lub skutecznie zabezpieczony przed osobami postronnymi. Szerokość ciągu pieszego jednokierunkowego powinna wynosić co najmniej 0,75 m, a dwukierunkowego 1,20 m. Drogi i ciągi piesze na miejscu budowy powinny być utrzymane we właściwym stanie technicznym. Nie wolno na nich składować materiałów, sprzętu lub innych przedmiotów. Drogi komunikacyjne dla wózków i taczek oraz pochylnie, po których dokonuje się ręcznego przenoszenia ciężarów nie powinny mieć spadków większych niż 10%. Przejścia i strefy niebezpieczne powinny być oświetlone i oznakowane znakami ostrzegawczymi lub znakami zakazu. Przejścia o pochyleniu większym niż 15 % należy zaopatrzyć w listwy umocowane poprzecznie, w odstępach nie mniejszych niż 0,40 m lub schody o szerokości nie mniejszej niż 0,75 m, zabezpieczone co najmniej z jednej strony balustradą. Strefa niebezpieczna w której istnieje zagrożenie spadania z wysokości przedmiotów, powinna być ogrodzona balustradami i oznakowana w sposób uniemożliwiający dostęp osobom postronnym. Strefa ta nie może wynosić mniej niż 1/10 wysokości z której mogą spadać przedmioty, lecz nie mniej niż 6,0 m. 4. ZAGROŻENIA WYSTĘPUJĄCE PODCZAS PRZEWIDZIANYCH ROBÓT Zagrożenie Rodzaj zagrożenia Miejsce Czas wystąpienia Średnie Średnia Porażenie prądem przy napięciu do 1kkV Upadek z drabiny lub rusztowania Rozdzielnica RG, instalacja PV Proj. budynek Podłączanie przewodów WLZ, Wykonywanie pomiarów ochronnych Układanie przewodów i montaż osprzętu 5. WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT Przed przystąpieniem do pracy kierownik robót (lub brygadzista) jest zobowiązany omówić z pracownikami sposób wykonania zaplanowanego zakresu robót, poinformować o występujących zagrożeniach oraz poinformować o zasadach BHP i innych przepisach związanych (np. instrukcjach), obowiązujących w zakresie przewidzianych robót w celu ich bezpiecznego wykonania oraz sprawdzić wyposażenie i stan środków ochronnych. W szczególności należy omówić zasady bezpiecznej pracy w pobliżu czynnych instalacji elektrycznych. 6. ŚRODKI TECHNICZNE I ORGANIZACYJNE UMOŻLIWIAJĄCE BEZPIECZNE WYKONANIE PRACY. Przed przystąpieniem do prac łączeniowych należy wyłączyć napięcie na obiekcie przyłączającym, sprawdzić brak napięcia miernikiem, następnie dłonią w sposób zapewniający bezpieczne samouwolnienie i zabezpieczyć obiekt przyłączający przed przypadkowym załączeniem napięcia. Kable, przewody, osprzęt, aparaty i inne urządzenia elektryczne podłączać do sieci w stanie beznapięciowym. Do prac mogą być dopuszczeni jedynie pracownicy posiadający odpowiednie kwalifikacje i uprawnienia do prac instalacyjnych na napięcie do 1kV. Opracował: inż. Marcin Lisewski

10 "KAMEL" Usługi Elektroinstalacyjne inż. Kamil Pieper Wejherowo, ul. Nowa 4 kom PROJEKT WYKONAWCZY INSTALACJI FOTOWOLTAICZNEJ NA DACHU SALI SPORTOWEJ PRZY SZKOLE PODSTAWOWEJ w LUZINIE Luzino ul. Szkolna 13, pow. Wejherowski Inwestor: Gmina Luzino Schemat zasilania budynku Autor proj. instalacji elektrycznej. inż. Marcin Lisewski Opracował: inż Kamil Pieper Sprawdził: specj. inst. elek. inst. elek nr upr. POM/0077/POOE/03 - data PV.01 podpis mgr inż. Henryk Grunwald inst. elek 1702/Gd/84

11 Ly 6mm2 Ly 6mm2 2x 6mm2 2x 6mm2 2x 6mm2 F01 F02 Q00 Q01 Q02 F03 WYPOSAŻENIE RF1 Q01 - rozłącznik izolacyjny 100A/4 Q01-Q02 - wyłącznik nadmiarowoprądowy C16/3 F01-F02 - ogranicznik przepięć typu 1 dla strony DC F03 - ogranicznik przepięć typu 1 dla strony AC "KAMEL" Usługi Elektroinstalacyjne inż. Kamil Pieper Wejherowo, ul. Nowa 4 kom PROJEKT WYKONAWCZY INSTALACJI FOTOWOLTAICZNEJ NA DACHU SALI SPORTOWEJ PRZY SZKOLE PODSTAWOWEJ w LUZINIE Luzino ul. Szkolna 13, pow. Wejherowski Inwestor: Gmina Luzino Schemat zasilania rozdzielnicy RF1 Autor proj. instalacji elektrycznej. inż. Marcin Lisewski Opracował: inż Kamil Pieper Sprawdził: mgr inż. Henryk Grunwald specj. nr upr. inst. elek. POM/0077/POOE/03 inst. elek inst. elek 1702/Gd/84 - data PV.02 podpis

12 Ly 6mm2 Ly 6mm2 2x 6mm2 2x 6mm2 2x 6mm2 F01 F02 Q00 Q01 Q02 F03 WYPOSAŻENIE RF2 Q01 - rozłącznik izolacyjny 100A/4 Q01-Q02 - wyłącznik nadmiarowoprądowy C16/3 F01-F02 - ogranicznik przepięć typu 1 dla strony DC F03 - ogranicznik przepięć typu 1 dla strony AC "KAMEL" Usługi Elektroinstalacyjne inż. Kamil Pieper Wejherowo, ul. Nowa 4 kom PROJEKT WYKONAWCZY INSTALACJI FOTOWOLTAICZNEJ NA DACHU SALI SPORTOWEJ PRZY SZKOLE PODSTAWOWEJ w LUZINIE Luzino ul. Szkolna 13, pow. Wejherowski Inwestor: Gmina Luzino Schemat zasilania rozdzielnicy RF2 Autor proj. instalacji elektrycznej. inż. Marcin Lisewski Opracował: inż Kamil Pieper Sprawdził: mgr inż. Henryk Grunwald specj. nr upr. inst. elek. POM/0077/POOE/03 inst. elek inst. elek 1702/Gd/84 - data PV.03 podpis

13 Sumaryczna moc ogniw: 39,25kWp 157szt x 250Wp 2/4 2/4 1/4 1/4 2/3 2/3 1/3 1/3 2/2 2/2 2/2/A 2/2/A L E G E N D A UWAGI: -WYKONAWCA ZOBOWIĄZANY JEST DOKŁADNIE ZAPOZNAĆ SIĘ Z PROJEKTEM I WARUNKAMI ISTNIEJĄCYMI NA PLACU BUDOWY A TAKŻE SPRAWDZIĆ WYMIARY NA BUDOWIE I PRZEKAZAĆ INFORMACJE O ROZBIEŻNOŚCIACH JEDNOSTCE PROJEKTOWEJ, -WSZYSTKIE ROBOTY MAJĄ BYĆ WYKONANE ZGODNIE Z WYMAGANIAMI OKREŚLONYMI PRZEZ PRAWO BUDOWLANE I WSZELKIE UWARUNKOWANIA PRAWNE I TECHNICZNE DOTYCZĄCE SZTUKI BUDOWLANEJ, -RYSUNKI NALEŻY ROZPATRYWAĆ ŁĄCZNIE Z CZĘŚCIĄ OPISOWĄ DOKUMENTACJI ARCHITEKTONICZNEJ ORAZ Z OPRACOWANIAMI BRANŻOWYMI (RYSUNKAMI, OBLICZENIAMI, OPISAMI), - WSZELKIE ZASTOSOWANE ROZWIĄZANIA I MATERIAŁY WINNY MIEĆ WYMAGANE CERTYFIKATY I APROBATY DOPUSZCZAJĄCE DO STOSOWANIA W BUDOWNICTWIE,W TYM ITB I STRAŻY POŻARNEJ. -WSZYSTKIE WYMIARY SPRAWDZIĆ NA BUDOWIE iglica odgromowa, h=3,5m 1/2 moduł ogniwa fotowoltaicznego o mocy 250Wp oznaczenie przynależności do wspólnego obwodu 1/2 2/1 2/1 1/1 "KAMEL" Usługi Elektroinstalacyjne inż. Kamil Pieper Wejherowo, ul. Nowa 4 kom Rzut dachu - instalacja fotowoltaiczna Autor proj. instalacji elektrycznej. inż. Marcin Lisewski Opracował: inż Kamil Pieper 1/1 PROJEKT WYKONAWCZY INSTALACJI FOTOWOLTAICZNEJ NA DACHU SALI SPORTOWEJ PRZY SZKOLE PODSTAWOWEJ w LUZINIE Luzino ul. Szkolna 13, pow. Wejherowski Inwestor: Gmina Luzino Sprawdził: specj. inst. elek. inst. elek nr upr. POM/0077/POOE/03 - data PV.04 podpis mgr inż. Henryk Grunwald inst. elek 1702/Gd/84
