1 OPIS TECHNICZNY Centralny plac rekreacyjno-sportowy dla dzieci i młodzieży Etap II dz. geod. nr 220/2, Plac Majdanek 13, Stargard 1.0 Dane ogólne 1.1 Inwestor oraz jego adres: Gmina Miasto Stargard Szkoła Podstawowa nr 7 im. Astrid Lindgren Plac Majdanek Stargard 1.2 Nazwa i adres jednostki projektowania: Pracownia Projektowa Violet-Arch ul. Szczecińska Stargard 1.3 Imiona i nazwiska projektantów: mgr inż. arch. Wioletta Kmita upr. nr 3/Sz/ Imię i nazwisko osoby sprawdzającej projekt: Obowiązek sprawdzania nie dotyczy niniejszego opracowania (Prawo Budowlane art. 20 ust. 3). 2.0 Podstawa opracowania: 2.1 Zlecenie Inwestora. 2.2 Wizja lokalna 2.3 Koncepcja obiektu uzgodniona z Inwestorem. 2.4 Obowiązujące normy i przepisy. 3.0 Lokalizacja i opis projektowanego obiektu. Centralny plac rekreacyjno-sportowy dla dzieci i młodzieży zlokalizowany jest na działce nr geod. 220/2 na Placu Majdanek 13 w Stargardzie przy Szkole Podstawowej nr 7 im. Astrid Lindgren. Etap II inwestycji zakłada rozbudowę obiektu. Dojście do placu zabaw i boisk możliwe jest bezpośrednio z terenu szkoły. Planowana inwestycja swoim zakresem obejmuje: a) adaptację istniejącego boiska do piłki ręcznej demontaż istniejących bramek, wyrównanie nawierzchni i wykonanie nawierzchni poliuretanowej, montaż 2 nowych bramek, odwodnienie liniowe, montaż piłkochwytów, b) wykonanie skoczni w dal, c) rozbudowę istniejącego placu zabaw montaż dodatkowego urządzenia do zabawy, d) stworzenie strefy rekreacyjnej montaż betonowego stołu do tenisa i stołu do

2 gry w szachy i chińczyka, e) montaż lamp oświetleniowych, f) wymiana rejestratora oraz zamontowanie kamer Funkcja zabudowy i zagospodarowania terenu Założeniem projektu jest rozbudowa miejsca rekreacyjnego dla młodzieży i dorosłych, który zapewni bezpieczne warunki do zabawy i wypoczynku. Teren inwestycji zalicza się do Kategorii V - obiekty sportu i rekreacji, jak: stadiony, amfiteatry, skocznie i wyciągi narciarskie, kolejki linowe, odkryte baseny, zjeżdżalnie 5.0 Ochrona konserwatorska Obszar podlega przepisom ochrony konserwatorskiej jest ujęty w Gminnej Ewidencji Zabytków. 6.0 Opis projektowanego zagospodarowania terenu Na działce nr geod. 220/2, zaprojektowano adaptację istniejącego boiska do gry w piłkę ręczną, modernizację skoczni do skoku w dal, rozbudowę istniejącego placu zabaw poprzez dodanie urządzenia do zabawy. W części północnej, obok siłowni zewnętrznej planuje się strefę rekreacyjną poprzez zamontowanie stołu do gry w tenisa i stolika do gry w szachy i chińczyka. Dodatkowo planuje się montaż dwóch lamp oświetleniowych, wymianę rejestratora oraz montaż kamer. Dojście do placu zabaw i boisk możliwe jest bezpośrednio z terenu szkoły 6.1. Budowa boiska do gry w piłkę ręczną Wymiary boiska: 20x40 m Na istniejącym boisku planuje się demontaż istniejących bramek, wyrównanie nawierzchni asfaltowej i wykonanie nawierzchni poliuretanowej oraz montaż 2 nowych bramek. Pochylenie płyty w kierunku odwodnienia liniowego 0,5 %. Nawierzchnia boiska: Nawierzchnia poliuretanowa - w kolorze pomarańczowym i błękitnym i wymalowanymi białymi liniami. Nawierzchnia zaprojektowana na podłożu istniejącym. Nawierzchnia zaprojektowana na podłożu istniejącym. Składa się z dolnej warstwy gr. 35 mm stabilizującej syntetyczno mineralnej, środkowa warstwa amortyzująca wykonana jest na bazie mieszanki kleju poiluretanowego oraz granulatu SBR. Górna warstwa użytkowa gr. ok. 3 mm, to mieszanka kleju poliuretanowego i granulatu EPDM naniesiona metodą podwójnego natrysku. Obrzeża betonowe o wymiarach 30 x 8cm: dł. 120 m Odwodnienie liniowe: Projektuje się odprowadzenie wody z boiska o uformowanym spadku 0,5% wzdłuż dłuższego boku poprzez korytka drogowe i spływ powierzchniowy do istniejącej kanalizacji deszczowej. Długość odwodnienia: 40 m. Korytka betonowe o wymiarach 700x500x120 mm (szer. x dł. x wys.), beton klasy C35/45.

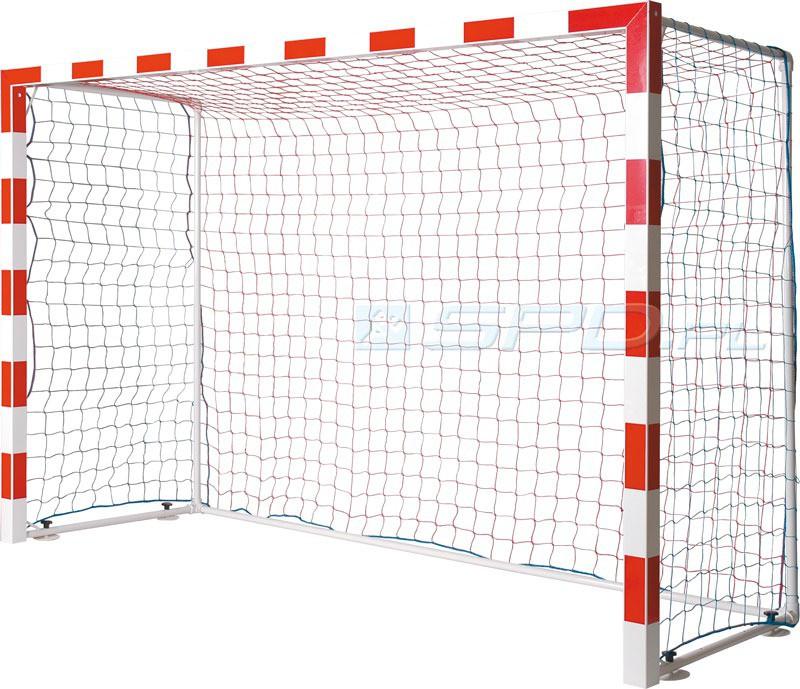

3 Bramki do gry w piłkę ręczną Montaż 2 bramek, przeznaczonych do użytkowania na zewnątrz Wymiary bramki: 3,0x2,0 m, głębokość 80/100 cm (góra/dół) kwadratowy profil stalowy malowany proszkowo, słupki bramki montowane w tulejach, mocowanie siatki do ramy głównej za pomocą haczyków z tworzywa sztucznego Piłkochwyty Montaż dwóch piłkochwytów Wymiar: dł. 20 m, wys. 4,0 m słupy stalowe malowane proszkowo, profil stalowy zamknięty 80x80 kolor zielony, siatka polipropylenowa, oko 8x8 cm, grubość 5 mm, linia podtrzymująca siatkę, u góry min. 5 mm, stopy fundamentowe piłkochwytu wykonywane punktowo na gł. 1 m. Siatka na piłkochwytach powinna być mocowana, tylko po obwodzie całego prostokąta ściany piłkochwytu Skocznia w dal Wzdłuż placu zabaw znajduje się skocznia do skoku w dal, planuje się jej modernizację. Jako tor rozbiegowy projektuje się tor o nawierzchni poliuretanowej, a na jego przedłużeniu belkę odbicia w odległości 1 m od krawędzi skoczni. Długość rozbiegu: 40 m. Belka do odbicia w skoku dal prostokątna, wykonana z żywic epoksydowych o długości 1,22 m ( m), szerokości 20 cm (+-2 m), grubości maksymalnie 10 cm. Mocowana do zabetonowanej skrzyni cynkowanej ogniowo o gr. 2 mm, przekrytej pokrywą skrzynki. Belka musi być biała. Sztywna listwa z warstwą plastelin o długości 1,22 m +- 0,01 m i szerokości 10 cm ( =- 2 mm), wykonana z materiału o kolorze kontrastującym z belką służącą do odbicia. Listwę należy umieścić w zagłębieniu rozbiegu, po stronie bliższej zeskoczni. Wysokość listwy powinna wynosić od poziomu rozbiegu do wysokości 7 mm(+- 1mm). Krawędzie listwy mogą być nachylone pod katem 45 stopni do rozbiegu- krawędź zwróconą w stronę rozbieżni musi być pokryta na całej długości warstwą plasteliny o grubości 1mm. Górna warstwa listwy powinna być pokryta na całej długości warstwą plasteliny na odcinku około 10 mm od strony rozbieżni.

4 Listwa musi być umieszczona w zagłębieniu w taki sposób, aby cała konstrukcja była odpowiednio sztywna, aby utrzymać siłę, z jaką zawodnik się odbija. Powierzchnia listwy poza plasteliną powinna być pokryta tworzywem, na który kolce się zaczepiają, a nie poślizgują. Na warstwę podbudowy pod projektowaną nawierzchnię zastosować warstwę zagęszczonego kruszywa. Podłoże pod podbudowę powinno być ustabilizowane i jednorodne, nie ujawniające tendencji do osiadania a także pęcznienia lub kurczenia pod wpływem zmian wilgotności lub temperatury. Zaleca się wykonanie podbudowy wodoprzepuszczalnej, nie zawierającej substancji organicznych. Projektuje się na podłożu wykonać zagęszczoną podsypkę piaskową o grubości 10cm na podsypce układamy warstwy podbudowy z kruszywa łamanego kamiennego o fr 31,5-63mm o grubości 15 cm. i drugą o fr 0-31,5mm o grubości 8cm. kruszywo naturalne, należy wykonać ze spadkiem poprzecznym, które pozwolą na odprowadzenie wody opadowej. Następnie ułożyć masę gumowo - poliuretanową o gr. 35 mm, warstwa wierzchnia to nawierzchnia poliuretanowa o gr.13 mm. Obrzeża betonowe o wymiarach 30x8 cm: dł. 82 m Skrzynię zeskoczni do skoku w dal o wymiarach 3,0 x 8,0 m (dodatkowo obrzeża drewniane) projektuje się w postaci belek krawędziowych o wymiarach 10 x 8cm osadzonych za pomocą kotew do ławy betonowej jak pokazano w części graficznej projektu. Łaty przed montażem należy zaimpregnować środkami zabezpieczającymi przed działaniem warunków atmosferycznych. Zeskocznię po wybraniu gruntu rodzimego na głębokość ok. 30 cm należy wypełnić piaskiem o granulacji 0-2 mm, lub piaskiem płukanym. Zaleca się pokrycie warstwą 1 cm poliuretanu górnej warstwy obrzeży drewnianych skrzyni, co poprawi bezpieczeństwo użytkowników Rozbudowa placu zabaw Na terenie ogrodzonego placu zabaw planuje się montaż dodatkowego urządzenia. a) Huśtawka z zawiesiem bocianie gniazdo Sprzęt przeznaczony jest do użytku dla dzieci w wieku powyżej 3 lat. Dopuszczalna liczba użytkowników: 2 Huśtawka na stabilnej konstrukcji stalowej z siedziskiem. Urządzenie posadowione 60 cm poniżej poziomu gruntu. Konstrukcja nośna wykonana z rury stalowej okrągłej. Łączniki i zaślepki odporne na warunki atmosferyczne. Elementy stalowe zabezpieczone antykorozyjnie poprzez cynkowanie i lakierowanie proszkowe. Wymiary urządzenia wraz ze strefą bezpieczną: 330x700 cm Wysokość urządzenia: 240 cm Wysokość swobodnego upadku: 130 cm

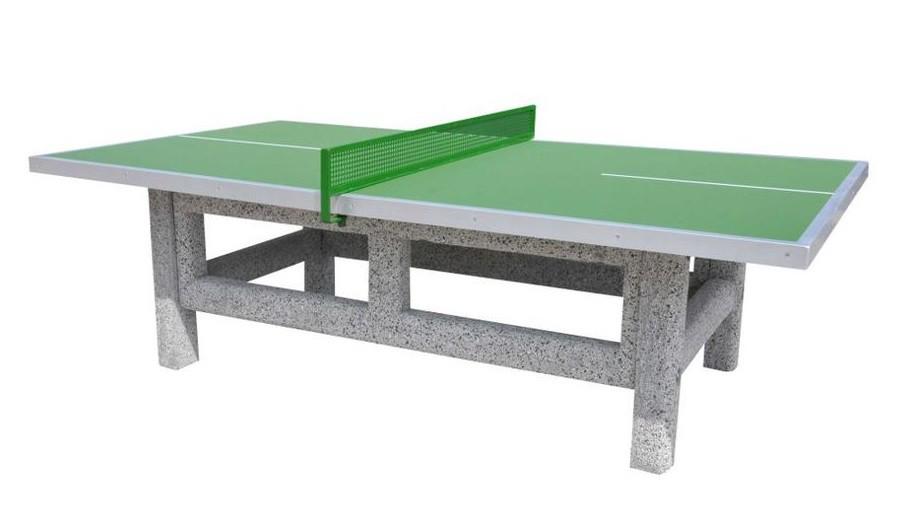

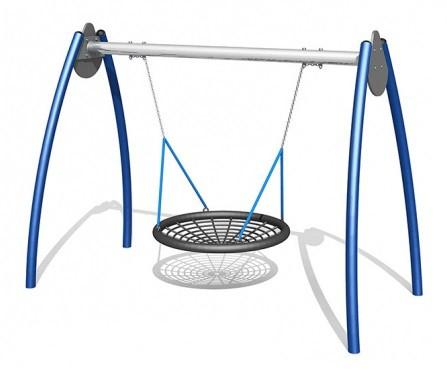

5 Pod urządzeniem należy wykonać nawierzchnię z piasku gr. 30 cm o wymiarach 4,0 x 8,0 m Strefa rekreacyjna Dodatkowo w części północnej terenu, obok zewnętrznej siłowni planuje się montaż stołu do gry w tenisa i stolika do gry w szachy i chińćzyka. a) Betonowy stół do gry w tenisa stołowego Betonowy stół, przeznaczony na zewnątrz wykonany z wibrowanego betonu zbrojonego, blat do gry szlifowany, malowany farbą odporną na ścieranie, siatka wykonana z blachy ocynkowanej, części metalowe zabezpieczone farbami antykorozyjnymi. Wymiary: Długość całkowita: 274 cm Szerokość całkowita : 152 cm Wysokość stołu: 78 cm Waga: 800 kg Grubość blatu : 6 cm Nawierzchnia utwardzona Wokół stołu do gry w tenisa projektuje się nawierzchnię utwardzoną o wymiarach: 8,74 x 5,52 cm. 6 cm kostka betonowa wibroprasowana - szlachetna z fakturą kruszywa płukanego na powierzchni, kolor szary 5 cm warstwa podsypki cementowo-piaskowej 1:4 15 cm podbudowa z kruszywa łamanego stabilizowanego mechanicznie 10 cm warstwa odsączająca z pospółki Razem grubość nawierzchni: 36 cm Obramowanie nawierzchni utwardzonej projektuje się obrzeżem betonowym typu ciężkiego o wymiarach 8x30 cm, wtopionym. Obrzeża należy ustawić na podsypce cementowo-piaskowej 1:4 i ławie betonowej z oporem z betonu klasy C12/15. Długość obrzeży: 29 m. b) stolik do gry w szachy i chińczyka Podwójny stolik z dwiema ławkami z planszami do gry w szachy oraz chińczyka. urządzenie posadowione 22 cm poniżej poziomu terenu, konstrukcja stołu betonowa, wykonana na bazie twardych kruszyw z surowców naturalnych, blat szlifowany, zaimpregnowany specjalnym lakierem,

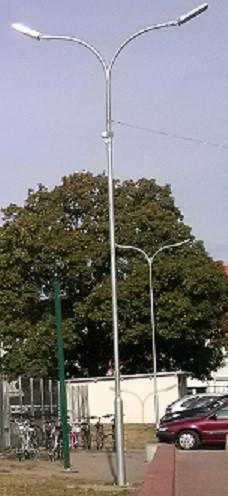

6 obrzeże ze stopu aluminiowego, konstrukcja wsporcza stołu i ławeczek stalowo- betonowa, siedziska wykonane z krawędziaków z tworzywa sztucznego, mocowane do betonowego stelaża. Wymiary: Szerokość: 164 cm Długość: 180 cm Wysokość: 78 cm c) lampy oświetleniowe Demontaż starych i montaż dwóch nowych lamp przy boisku do piłki ręcznej. d) wymiana rejestratora i montaż kamer Planuje się wymianę rejestratora i montaż kamer na budynku. 6 kamer cyfrowych, zewnętrznych o rozdzielczości min. 2 Mpx rejestrator cyfrowy IP, min. 24 kanały obsługujący kamery o rozdzielczości min. 2 MPx. 7. Projektowane nawierzchnie: a) Nawierzchnia poliuretanowa: 860 m 2 -boisko do gry w piłkę ręczną, nawierzchnia poliuretanowa- 800 m 2 kolor: pomarańczowy i błękitny -tor rozbiegowy skoczni do skoku w dal, nawierzchnia poliuretanowa - 60 m 2 kolor: czerwony b) Nawierzchnia utwardzona kostka betonowa: 48,50 m 2 c) Nawierzchnia z piasku gr. 30 cm: 56 m 2 - zeskocznia: 24 m 2 - nawierzchnia na placu zabaw: 32 m Oddziaływanie inwestycji Zakres oddziaływania inwestycji zamyka się w granicach własnej działki nr geod. 220/2 w Stargardzie. Inwestycja nie wpływa negatywnie na środowisko. Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowania- Dziennik Ustaw nr 75, pozycja 690 z późniejszymi zmianami Ochrona Ochrona przed hałasem i drganiami Obiekt został zaprojektowany tak, aby poziom hałasu nie stanowił zagrożenia dla zdrowia ludzi. Ochrona środowiska i wód gruntowych Projektowane rozwiązania nie zagrażają środowisku oraz wodom gruntowym. Wody opadowe z projektowanego obiektu są odprowadzone na teren i nwestycji, bez naruszania praw osób trzecich.

7 Emisja gazów nie dotyczy Oddziaływanie obiektu i zagospodarowania działki na tereny i obiekty sąsiadujące Obiekt i zagospodarowanie działki nie wpływa negatywnie na tereny sąsiednie jaki i obiekty sąsiadujące. UWAGA! Opracowanie wykonano zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej; Wszelkie prace budowlane i rzemieślnicze wykonać zgodnie ze sztuką budowlaną i pod nadzorem technicznym; W czasie wykonywania robót budowlanych nie ujęte w projekcie szczegóły realizować zgodnie z warunkami technicznymi i zasadami wiedzy technicznej; Roboty budowlane należy prowadzić zgodnie z projektem, specyfikacją techniczną wykonania i odbioru robót oraz zasadami BHP (szczegółowe wymagania zawarte są w RMI z dnia 23 czerwca 2003r. Dz. U. Nr 120, poz. 1126); Wszystkie materiały budowlane użyte do budowy powinny posiadać odpowiednie, aktualne atesty PZH i ITB dopuszczające ich zastosowanie oraz certyfikaty bezpieczeństwa ze znakiem B"; Sprzęt rekreacyjny powinien być wykonany z bezpiecznych i trwałych materiałów, powinien być zgodny z Europejskimi i Polskimi Normami DIN 79000: i PN-EN 16630:2015 w nawiązaniu do normy PN-EN :2009, oraz PN-EN 1176(1-7) i PN-EN 1177 i posiadać certyfikaty zgodności z warunkami bezpieczeństwa określonymi w szczególności w przepisach w sprawie bezpieczeństwa i higieny w publicznych i niepublicznych szkołach i placówkach; Wszystkie wymiary do dokładnego ustalenia na budowie; Zmiany wprowadzone do projektu w trakcie realizacji obiektu każdorazowo uzgadniać z projektantem w ramach nadzoru autorskiego. (W przypadku wątpliwości lub niejasności należy odpowiednio niezwłocznie zwrócić się z zapytaniem do projektanta lub/i do dostawcy określonego systemu/materiałów); Materiały i wyposażenie placu zabaw muszą posiadać deklaracje zgodności wyrobu jednostkowego zgodnie z ustawą o materiałach budowlanych Przed odbiorem końcowym należy przedstawić Inwestorowi komplet certyfikatów PZH i załączyć je do dokumentacji odbiorowej; Opracowała: mgr inż. arch. Wioletta Kmita upr. nr 3/Sz/2001
