INTERPRETACJA WYNIKÓW POMIARÓW ENERGII ELEKTRYCZNEJ W PRZYŁĄCZACH NISKIEGO NAPIĘCIA Z MIKROINSTALACJAMI PROSUMENCKIMI

Transkrypt

1 STOWARZYSZENIE ELEKTRYKÓW POLSKICH ODDZIAŁ BYDGOSKI im. Prof. Alfonsa Hoffmanna INTERPRETACJA WYNIKÓW POMIARÓW ENERGII ELEKTRYCZNEJ W PRZYŁĄCZACH NISKIEGO NAPIĘCIA Z MIKROINSTALACJAMI PROSUMENCKIMI Sławomir Cieślik PTPiREE, Kołobrzeg, 12 czerwca 2018 r. 1

2 MIKROINSTALACJE PROSUMENCKIE Wikipedia, 2014 Prosument producent i konsument konsument zaangażowany we współtworzenie i promowanie produktów ulubionej marki czy jednoczesną produkcję oraz konsumpcję dóbr i usług. Termin wprowadzony w roku 1980 przez Alvina Tofflera Mikroinstalacja instalacja odnawialnego źródła energii, o łącznej mocy zainstalowanej elektrycznej nie większej niż 40 kw, przyłączona do sieci elektroenergetycznej o napięciu znamionowym niższym niż 110 kv lub o łącznej mocy zainstalowanej cieplnej w skojarzeniu nie większej niż 120 kw. Ustawa z dnia 20 lutego 2015 r. o odnawialnych źródłach energii 2

3 MIKROINSTALACJE PROSUMENCKIE DOSTAWCA ENERGII ELEKTRYCZNEJ GRANICA KONSUMENT PROSUMENT 3

4 MIKROINSTALACJE PROSUMENCKIE DOSTAWCA ENERGII ELEKTRYCZNEJ GRANICA PROSUMENT 4

5 MIKROINSTALACJE PROSUMENCKIE DOSTAWCA ENERGII ELEKTRYCZNEJ GRANICA PROSUMENT 5

6 MIKROINSTALACJE PROSUMENCKIE DOSTAWCA ENERGII ELEKTRYCZNEJ!? GRANICA Dlaczego 80% PROSUMENT 6

7 SCHEMAT IDEOWY MIKROINSTALACJI PROSUMENCKIEJ PE sieć L odbiorniki 7

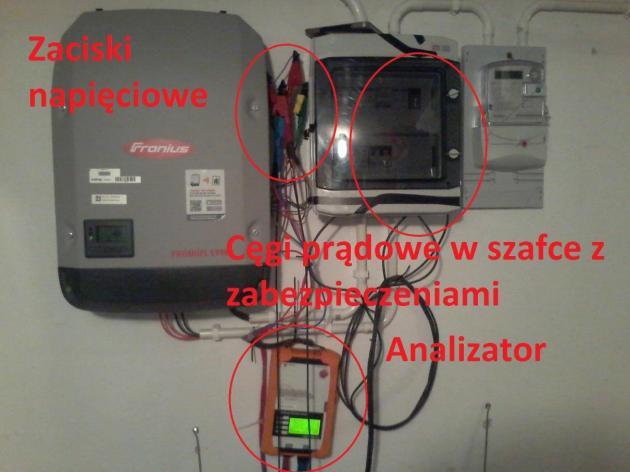

8 Pomiar energii elektrycznej Przetwarzanie sygnałów 8

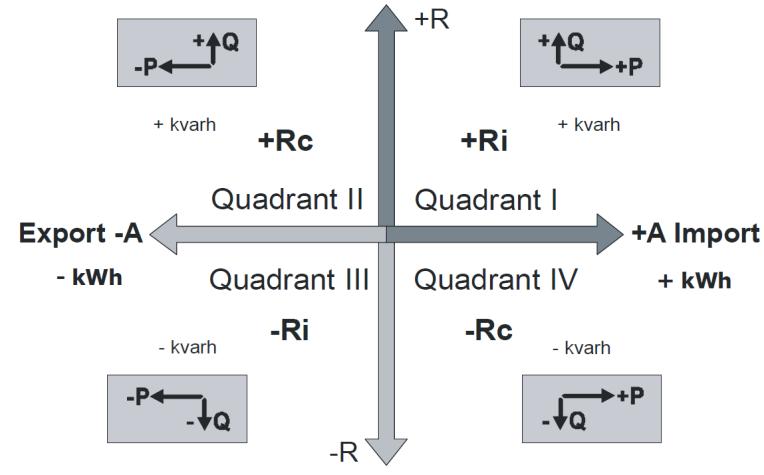

9 Pomiar energii elektrycznej Tworzenie wartości mierzonych 9

10 Na rysunku pokazano schemat poglądowy mikroinstalacji prosumenckiej. Pomiar energii elektrycznej Przykłady praktyczne sieć PE L1 L odbiorniki L2 L3 10

11 sieć 1 PE P L1 = -5,0 kw P L2 = 5,0 kw P L3 = 0 Ʃ A + = 0 A - = 0 P PE = -5,0 kw odbiorniki P ol2 = 5,0 kw L2 L3 11

12 ? sieć 2 PE P L1 = -5,0 kw P L2 = 5,0 kw P L3 = 2,5 kw Ʃ A + = 2,5 kws A - = 0 P PE = -5,0 kw P ol2 = 5,0 kw P ol3 = 2,5 kw L2 L3 12

13 ? sieć 3 PE P L1 = -5,0 kw P L2 = 1,5 kw P L3 = 1,0 kw Ʃ A + = 0 A - = -2,5 kws P PE = -5,0 kw P ol2 = 1,5 kw P ol3 = 1,0 kw L2 L3 13

14 sieć 1 PE U L1 = 250 V; U L2 = 200 V; U L3 = 225 V P L1 = -5,0 kw P L2 = 5,0 kw P L3 = 0 P PE = -5,0 kw Ʃ A + = 0 A - = 0 odbiorniki P ol2 = 5,0 kw L2 L3 14

15 A + = 0 A - = -3,4 kws Sieć P L1 = 4,6 kw; U L1 = 230 V; P L2 = -6,9 kw; U L2 = 230 V; P L3 = -1,0 kw; U L3 = 230 V; Odbiorca P L1 = 0; U L1 = 250 V; P L2 = 1,0 kw; U L2 = 195 V; P L3 = 1,0 kw; U L3 = 221 V; A + = 2,0 kws A - = 0 Linia 2 Linia 1 Mikroinstalacja prosumencka P L1 = -5,0 kw; U L1 = 250 V; P L2 = 5,0 kw; U L2 = 200 V; P L3 = 0; U L3 = 225 V; A + = 0 A - = 0 15

16 A + = 0 A - = -4,3 kws Sieć P L1 = 3,7 kw; U L1 = 230 V; P L2 = -7,0 kw; U L2 = 230 V; P L3 = -1,0 kw; U L3 = 230 V; Odbiorca P L1 = 1,0 kw; U L1 = 242 V; P L2 = 1,0 kw; U L2 = 195 V; P L3 = 1,0 kw; U L3 = 221 V; A + = 3,0 kws A - = 0 Linia 2 Linia 1 Mikroinstalacja prosumencka P L1 = -5,0 kw; U L1 = 246 V; P L2 = 5,0 kw; U L2 = 200 V; P L3 = 0; U L3 = 225 V; A + = 0 A - = 0 16

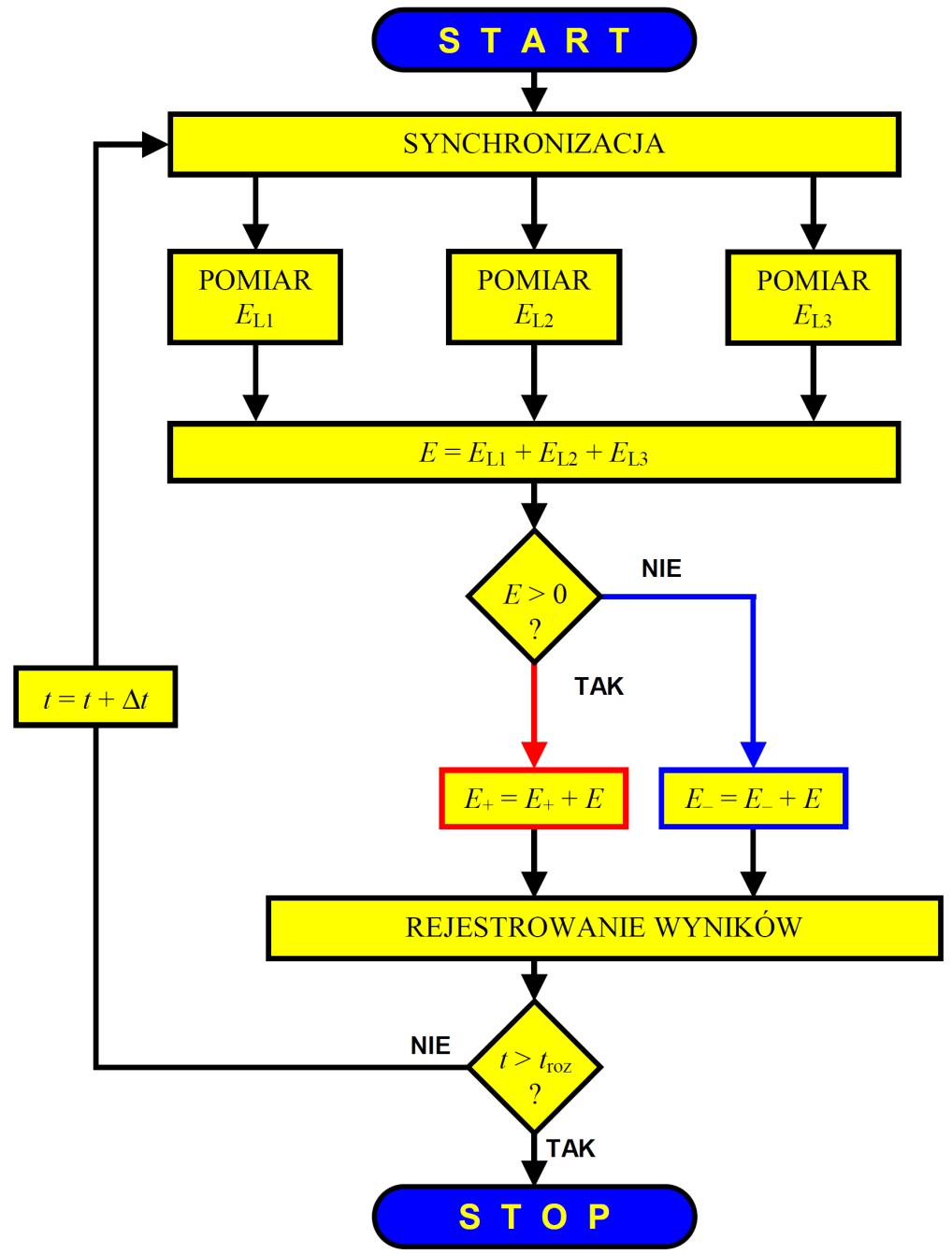

17 Jak liczyć energię? 17

18 Zgodnie z zasadami fizyki A +L1 = 3,7 kws; A -L1 = 0; A +L2 = 0; A -L2 = -7,0 kws; A +L3 = 0; A -L3 = -1,0 kws; Odbiorca P L1 = 1,0 kw; U L1 = 242 V; P L2 = 1,0 kw; U L2 = 195 V; P L3 = 1,0 kw; U L3 = 221 V; A +L1 = 1,0 kws; A -L1 = 0; A +L2 = 1,0 kws; A -L2 = 0; A +L3 = 1,0 kws; A -L3 = 0; Linia 2 Sieć P L1 = 3,7 kw; U L1 = 230 V; P L2 = -7,0 kw; U L2 = 230 V; P L3 = -1,0 kw; U L3 = 230 V; Linia 1 Mikroinstalacja prosumencka P L1 = -5,0 kw; U L1 = 246 V; P L2 = 5,0 kw; U L2 = 200 V; P L3 = 0; U L3 = 225 V; A +L1 = 0; A -L1 = -5,0 kws; A +L2 = 5,0 kws; A -L2 = 0; A +L3 = 0; A -L3 = 0; 18

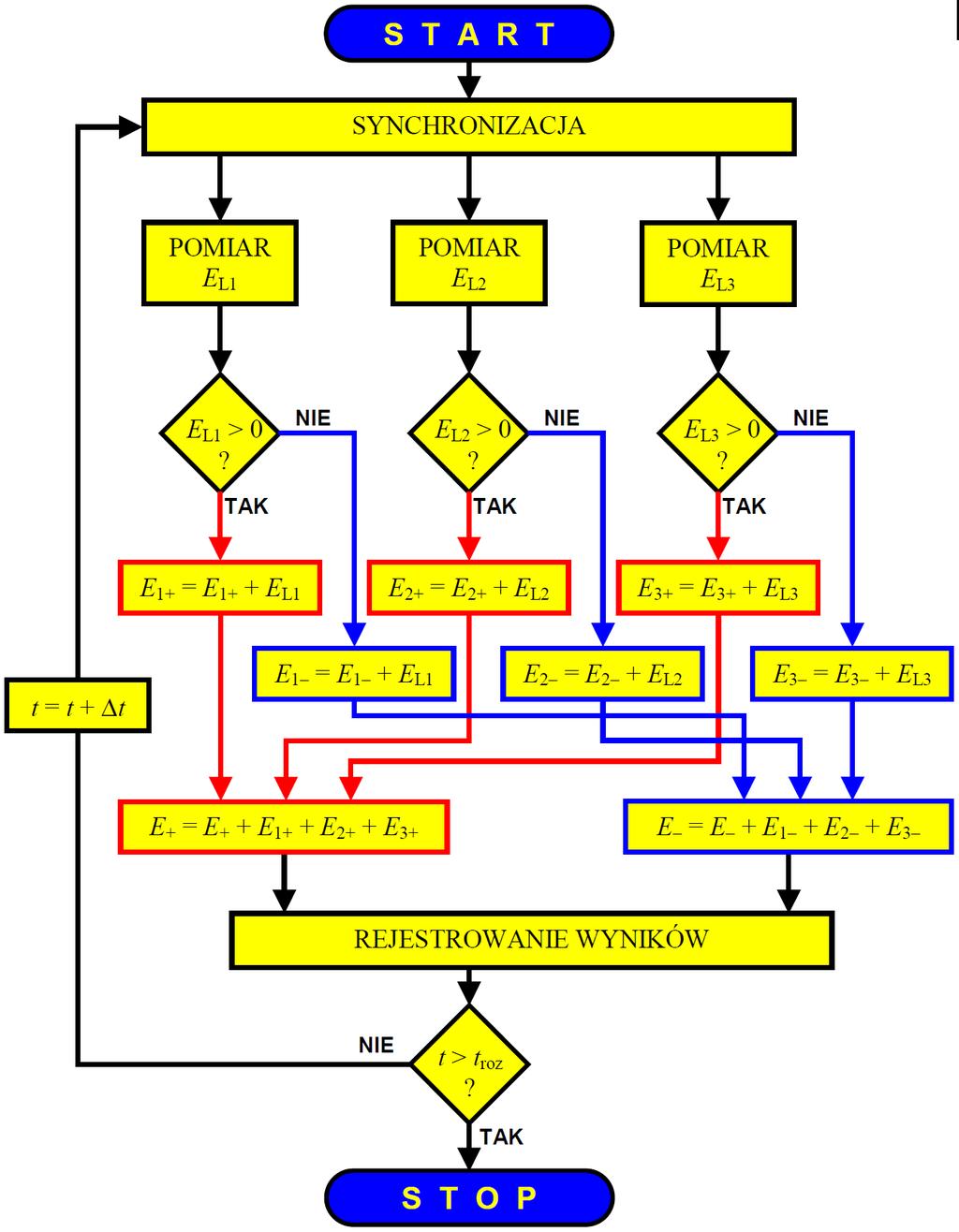

19 Lub w sposób zbliżony do pełnej informacji, ale nie zalecany 19

20 Lub w sposób zbliżony do pełnej informacji, ale nie zalecany A + = 3,7 kws; A - = -8,0 kws; Sieć P L1 = 3,7 kw; U L1 = 230 V; P L2 = -7,0 kw; U L2 = 230 V; P L3 = -1,0 kw; U L3 = 230 V; Odbiorca P L1 = 1,0 kw; U L1 = 242 V; P L2 = 1,0 kw; U L2 = 195 V; P L3 = 1,0 kw; U L3 = 221 V; A + = 3,0 kws; A -L1 = 0; Linia 2 Linia 1 Mikroinstalacja prosumencka P L1 = -5,0 kw; U L1 = 246 V; P L2 = 5,0 kw; U L2 = 200 V; P L3 = 0; U L3 = 225 V; A + = 5,0 kws; A - = -5,0 kws; 20

21 W N I O S K I KLASYCZNE PODEJŚCIE DO ZLICZANIA ENERGII ELEKTRYCZNEJ (POMIARÓW MOCY) W UKŁADACH TRÓJFAZOWYCH MOŻE BYĆ AKCEPTOWANE TYLKO W OKREŚLONYCH PRZYPADKACH NA POTRZEBY ROZLICZEŃ FINANSOWYCH IDEA MIKROINSTALACJI PROSUMENCKICH WYMUSZA ZMIANY W SPOSOBACH ZLICZANIA ENERGII (POMIARU MOCY) W UKŁADACH TRÓJFAZOWYCH SPOSÓB ZLICZANIA ENERGII ELEKTRYCZNEJ (POMIARU MOCY) POWINIEN BYĆ ZGODNY Z ZACHODZĄCYMI PROCESAMI FIZYCZNYMI W UKŁADZIE 21
