1 INSTRUKCJA INSTALACJI, OBSŁUGI I KONSERWACJI ELEKTRYCZNA PŁYTA GRILOWA MOD. FTE6-05L, FTE6-05R FTE/C6-05L, FTE6-10L, FTE6-10R FTE/C6-10L,

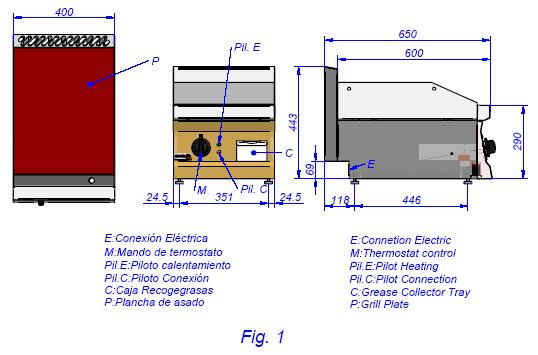

2 DANE TECHNICZNE FTE6-05 l, FTE6-05R, FTE/C6-05L E- przyłącze elektryczne M- pokrętło termostatu Pil C- kontrolka grzania Pil E- kontrolka zasilania C- szuflada na olej P- płyta robocza Rys. 1 FTE6-10 L, FTE6-10R, FTE/C6-10L E- przyłącze elektryczne M- pokrętło termostatu Pil C- kontrolka grzania Pil E- kontrolka zasilania C- szuflada na olej P- płyta robocza Rys. 1

3 Rys.2 Wył. Min max Rys. 3

4 Szanowny nabywco, Dziękujemy za zaufanie, jakim obdarzyli nas Państwo kupując nasz sprzęt profesjonalnego zastosowania. Jesteśmy przekonani, że będą Państwo usatysfakcjonowani z dokonanego wyboru. Prosimy o poświęcenie kilku minut Państwa czasu na zapoznanie się z niniejszą instrukcją przed rozpoczęciem użytkowania. Instrukcja została przygotowana w przystępny sposób zgodnie z zasadą, że jeden rysunek zastępuje 1000 słów. Nie mniej jednak zalecamy dokładne zapoznanie się z treścią instrukcji obsługi, w której tworzeniu brali udział doświadczeni użytkownicy w celu przekazania najistotniejszych informacji dotyczących eksploatacji urządzenia. Instrukcję należy przechowywać w łatwo dostępnym miejscu w pobliżu miejsca użytkowania urządzenia. Chcieliśmy życzyć Państwu sukcesów oraz pełnej satysfakcji z Państwa nowej elektrycznej płyty grilowej.. Spis treści Montaż Wymiary ogólne oraz przyłączeniowe 1 Specyfikacje techniczne 19 Obsługa Konserwacja Pozycjonowanie i poziomowanie Połączenia elektryczne Włączanie urządzenia Specyfika cje techniczn e Dane techniczne (Tabela nr. 1) Konserwacja 21 Zalecenia dotyczące ochrony środowiska Zalecenia dotyczące ochrony środowiska 22 MODEL FTE6-10L FTE6-10R FTE6-05L FTE6-05R FTE/C6-10L FTE/C6-05L Szerokość WYMIARY ZEWNĘTRZNE Głębokość (mm) Wysokość (mm) Szerokość

5 SPECYFKACJA PŁYTY GRZEWCZEJ Głębokość Masa netto (kg) Ilość elementów grzewczych 4 3 Pole przekroju poprzecznego kabla 3x2,5mm 2 +T 3x2.5mm 2 +T 220V 3 Bezpiecznik 12A 19A Pole przekroju poprzecznego kabla 2x4mm 2 +T 2x4mm 2 +T NAPIĘCIE ROBOCZE 220V...240V 1N Bezpiecznik 21A 28A Pole przekroju poprzecznego kabla 3x1.5mm 2 +N+T 3x1.5mm 2 +N+T 380V...415V 3N Bezpiecznik 7A 13A CAŁKOWITA MOC KW 4.8 6,4 Pozycja Położenie pokrętła temperatury (przybliżone) (Tabela nr. 2) Przybliżona temp. (ºC) przybliżonymi wymagającymi korekty przez użytkownika 1.- INSTALACJA Pozycjonowanie i poziomowanie Podane wartości w tabeli są wartościam i Pozycjonowanie, podłączanie zasilania elektrycznego, podłączanie gazu powinno być zawsze przeprowadzane przez AUTORYZOWANEGO TECHNIKA zaznajomionego z przepisami obowiązującymi w kraju instalacji urządzenia. W efektywniejszego wykorzystania urządzenia zaleca się zainstalowanie okapu wyciągowego. Urządzenie powinno zostać zainstalowane w dobrze wentylowanym pomieszczeniu. Wypoziomować urządzenie oraz wyregulować jego wysokość (Rys. 2). Połączenia elektryczne Podłączanie urządzenia do sieci zasilającej powinno być zawsze przeprowadzane przez AUTORYZOWANEGO TECHNIKA zaznajomionego z przepisami obowiązującymi w kraju instalacji urządzenia. Podłączenie urządzenia do sieci zasilającej powinno być wykonane przy uwzględnieniu przepisów obowiązujących w kraju instalacji urządzenia oraz następujących podpunktów: Sprawdzić czy zasilanie sieciowe odpowiada parametrom wyszczególnionym na tabliczce znamionowej. Do podłączenia urządzenia należy używać przewodów, których izolacja została wykonana z kauczuku chloprenowego lub innych podobnych materiałów (H05RN-F). Należy bezwzględnie uziemić instalowane urządzenie. Producent nie ponosi odpowiedzialności za szkody wynikłe z nieprzestrzegania powyższych wymagań. Przekrój poprzeczny kabla zasilającego oraz poziom ochronny instalowanych bezpieczników pokazane są w tabeli nr 1. Przewód zasilający należy poprowadzić przez dławik (rys. 1, E ) i następnie podłączyć do odpowiednich złącz w listwie zacisków. W przypadku zainstalowania obok siebie kilku urządzeń należy uziemić je wzajemnie za pomocą przeznaczonego do tego punktu mocowania, umieszczonego z tyłu podstawy.

6 Użytkowanie 2.-Obsługa Włączanie urządzenia Po zainstalowaniu urządzenia należy oczyścić powierzchnię płyty grilowej. Do czyszczenia należy użyć wody oraz detergentu, nie używać środków ściernych zwłaszcza do elementów chromowanych i bloku odbierającego tłuszcz. Nie myj urządzenia woda pod ciśnieniem. Włączanie lub wyłączanie urządzenia a) Włączyć zasilanie zewnętrznym przełącznikiem. b) Obrócić pokrętło termostatu zgodnie z kierunkiem ruchu wskazówek zegara do zapalenia się kontrolki. c) Obrócić pokrętło termostatu zgodnie z kierunkiem ruchu wskazówek zegara do wymaganej pozycji (rys.3). d) W celu wyłączenia urządzenia obrócić pokrętło termostatu przeciwnie do kierunku ruchu wskazówek zegara do pozycji 1 - OFF (Wył.) ( ).(RYS 3) Gdy płyta osiągnie nastawioną temperaturę, elementy grzejne zostaną wyłączone, a bursztynowa kontrolka zostanie wyłączona. Gdy temperatura spadnie poniżej wybranej wartości, elementy grzejne ponownie zostaną włączone. Termostat zabezpieczający Termostat zabezpieczający uruchamia się, gdy maksymalna dopuszczalna temperatura zostanie przekroczona odcinając zasilanie urządzenia. W celu ponownego uruchomienia urządzenia należy restartować termostat zabezpieczający. Jeżeli termostat zabezpieczający zostanie ponownie aktywowany odcinając zasilanie urządzenia, należy skontaktować się z serwisem technicznym. Sytuacja związana z zadziałaniem termostatu zabezpieczającego, może być związana z grzaniem płyty bez odbioru temperatury. Zbieranie tłuszczu. Urządzenie wyposażone jest w prosty system zbierania tłuszczu powstającego podczas użytkowania. Tłuszcz lub olej spływa przez otwór w kierunku znajdującego się z przodu kanału, a następnie gromadzi się w pojemniku. Regularnie opróżniaj pojemnik. Do pojemnika powinien spływać jedynie tłuszcz wytopiony z grillowanych/smażonych produktów. Wysoka temperatura płyty zapewnia smażenie beztłuszczowe. Codzienne czyszczenie 3.- KONSERWACJA Konserwacja W celu jak najdłuższej i bezawaryjnej pracy urządzenia należy stosować się do poniższych instrukcji: Nie należy stosować mocnych i ściernych środków czyszczących. Nie stosować węża z wodą pod ciśnieniem do czyszczenia urządzenia. Zaleca się czyszczenie zbiornika na olej raz dziennie, w wannie z gorącą wodą i z mydłem. Nigdy nie należy używać produktów z wybielaczem (chlorowodór, nadchloran, kwas mrówkowy kwas trójchlorooctowy, itp.) a także z roztworami zasadowymi (np. wodorotlenek sodu) w celu oczyszczenia chromowanej płyty roboczej. Należy zachować szczególną ostrożność podczas czyszczenia środkami ściernymi obszarów w pobliżu płyty roboczej. W razie konieczności należy przykryć urządzenie, aby zapobiec rozpryskiwaniu korozyjnych substancji na płytę. Płyta wykonana jest z wysokogatunkowej stali i ochronę przed jej korozją zapewnia stopniowo osadzający się na powierzchni nagar. Po każdym myciu, nagrzej lekko płytę w celu osuszenia, następnie pędzlem i olejem przesmaruj jej powierzchnie. Wymiana jakiegokolwiek funkcjonalnego elementu mającego wpływ na bezpieczeństwo urządzenia musi być przeprowadzona przez AUTORYZOWANEGO TECHNIKA.

7 4. ZALECENIA DOTYCZĄCE OCHRONY ŚRODOWISKA Po zakończeniu swojego cyklu życia produkt nie może zostać wyrzucony do zwyczajnego kosza na śmieci, ale musi zostać oddany do odpowiedniego punktu zajmującego się utylizacją elementów elektrycznych i elektronicznych. Jest to potwierdzone symbolem umieszczonym na urządzeniu, na instrukcji obsługi oraz na opakowaniu. W zależności od zastosowanego symbolu odpowiedni materiał może podlegać innym zasadom recyklingu. Poprzez recykling oraz inne metody utylizacji odpadów elektrycznych i elektronicznych możecie Państwo przyczynić się do ochrony środowiska naturalnego. W celu uzyskania informacji na temat najbliższych punktów utylizacji należy skontaktować się z lokalnymi władzami. W celu ochrony środowiska, po zakończeniu cyklu życia Państwa produktu, należy pozostawić urządzenie w przewidzianym w tym celu miejscu, zgodnym z obowiązującymi rozporządzeniami. UWAGA: OSTATECZNY ODBIORCA POJEMNIKA Z ODPADAMI JEST ODPOWIEDZIALNY ZA POPRAWNĄ UTYLIZACJĘ JEGO ZAWARTOŚCI. Urządzenie przeznaczone jest do profesjonalnego użytkowania i może być wykorzystywane wyłącznie przez wykwalifikowany personel. Urządzenie musi by eksploatowane i przechowywane w pomieszczeniach ogrzewanych w trakcie zimy. Naprawy i zgłoszenia reklamacji. WAŻNE: W celu zapewnienia poprawnego i niezawodnego działania urządzenia, należy przynajmniej raz w roku przeprowadzić przegląd techniczny urządzenia potwierdzony protokołem serwisowym Wymiana jakichkolwiek części roboczych urządzenia, musi być każdorazowo przeprowadzana przez pracowników autoryzowanego serwisu mających odpowiednie uprawnienia techniczne. W przypadku wymiany części roboczych należy sprawdzić, czy został zakręcony główny zawór gazu oraz czy w pobliżu nie pali się nieosłonięty płomień. a) Zgłoszenia wszelkich usterek w działaniu urządzeń i awarii oraz wszelkie reklamacje należy niezwłocznie zgłaszać na adres sprzedawcy, którego dane znajdują się na dokumencie potwierdzającym nabycie urządzenia (faktura). Gwarancji nie podlegają: Żarówki, elementy gumowe, elementy grzejne zniszczone poprzez działanie kamienia kotłowego, szyby, elementy ulegające naturalnemu zużyciu np.: palniki, uszczelnienia pomp, rury odpływowe, amortyzatory, pokrycia wałków, pasy filcowe, oraz wszelkiego rodzaju uszkodzenia mechaniczne urządzeń i ich elementów, jak również uszkodzenia wynikłe z nieprawidłowego użytkowania urządzenia, niezgodnego z powyższą instrukcją. Czynności obsługowe takie jak: Odkamienianie i dbałość o czystość urządzenia nie są wykonywane przez serwis w ramach gwarancji.
