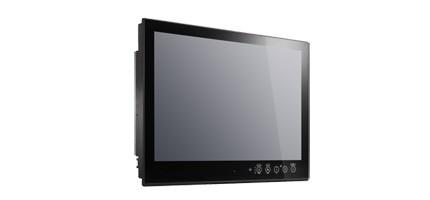

1 MPC calowy komputer panelowy, bezwentylatorowy ECDIS 26-calowy komputer panelowy Kolor skalibrowany pod kątem zgodności z ECDIS Bez wentylatorowa obudowa Kontrolki ekranu SavvyTouch Procesor Intel Core lub Celeron trzeciej generacji (domyślnie: Celeron 1047UE, 1,40 GHz z grafiką Intel HD) Wbudowany interfejs NMEA 0183 i programowalne interfejsy RS-232/422/485 Zasilanie AC i DC Pełny opis produktu Przegląd Komputery panelowe z serii MPC-2260 są wyposażone w procesor Intel trzeciej generacji i 4 GB pamięci systemowej, aby zapewnić niezawodną platformę o wysokiej wydajności i wszechstronności do użytku w przemysłowych środowiskach morskich. Dzięki portom szeregowym RS-232/422/485, NMEA 0183 i Gigabit Ethernet LAN, komputer panelowy z serii MPC-2260 może obsługiwać wiele różnych urządzeń, wspiera również redundację sieciową. Seria MPC-2260 jest wyposażona w szereg standardowych rozszerzeń wyświetlacza przydatnych w środowiskach przemysłowych (w tym 0-100% pełnego przyciemniania, 178 / 178 szerokich kątów widzenia i opcjonalnego łączenia optycznego), a także innowacyjne elementy sterujące ekranu SavvyTouch firmy Moxa. Seria komputerów panelowych MPC-2260 jest zgodna z kilkoma przemysłowymi normami morskimi, w tym z IEC th, IEC 61174, IEC 61162, DNV2.4 i IACS E10, weryfikując ich odporność na obciążenia w operacjach morskich. Opcjonalna osłona unibody o klasie ochrony IP65 zapewnia dodatkową ochronę przed trudnymi warunkami panującymi w środowisku morskim. MPC-2260 to wytrzymała i certyfikowana platforma do zastosowań morskich, dzięki dotykowemu panelowi zapewnia wygodną obsługę szczególnie dla systemów ECDIS i innych morskich aplikacji. Specyfikacja techniczna Komputer procesor Chipset systemu Procesor Intel Core i7-3517ue (1,7 GHz) Intel HM65

2 Pamięć systemowa 8 GB pojemności, 4 GB fabrycznie zainstalowane: 1 gniazdo 4 GB DDR pinów SO-DIMM SDRAM USB 4 rozruchowe hosty USB 2.0, złącza typu A. Przechowywanie BIOS Kontroler graficzny Wyjścia wideo 2 interfejsy SATA III: 6 Gb / s, wyjmowane tace do przechowywania 2,5 " 64 Mbit Flash BIOS z interfejsem SPI, ACPI Wbudowany chipset Intel HM65 Express DVI-D x 1, VGA x 1 (żeński) Inne urządzenia peryferyjne Audio wejście / wyjście liniowe, mini jack 3,5 mm KB / MS 2 interfejsy PS / 2 obsługujące standardową klawiaturę i mysz PS / 2 Wyświetlanie Rozmiar panelu Rodzaj panelu 26 "widoczny rozmiar obrazu MVA Współczynnik proporcji 16:10 Piksele Pixel Pitch (RGB) Czas odpowiedzi 1920 x 1200 (WUXGA) 0,2865 (H) x 0,2865 (V) mm 15 ms (od szarego do szarego) Współczynnik kontrastu 1500: 1 Natężenie światła 300 cd / m ^ 2 Wyświetlanie kątów 176? / 176? Aktywny obszar wyświetlania Max. Liczba kolorów 550,08 (H) x 343,8 (V) mm 16,7 mln (8-bitowy kolor) Rozdzielczości VGA: 640 x 480 SVGA: 800 x 600 XGA: 1024 x 768 SXGA: 1280 x 1024 WSXGA +: 1920 x 1080 WUXGA: 1920 x 1200 Interfejs Ethernet LAN Izolacja magnetyczna 2 automatycznie wykrywające porty 10/100/1000 Mb / s (RJ45) Wbudowano 1,5 kv Interfejs szeregowy Standardy szeregowy 2 porty RS-232/422/485, programowalne (DB9 męskie) Parametry komunikacji szeregowej

3 Bity danych 5, 6, 7, 8 Bity stopu 1, 1,5, 2 Przystość Kontrola przepływu Szybkość transmisji Brak, parzysty, nieparzysty, odstęp, stan wysoki RTS / CTS, XON / XOFF, ADDC (automatyczna kontrola kierunku danych) dla RS bps do 115,2 kb / s (obsługuje niestandardowe prędkości transmisji, patrz instrukcja obsługi dla szczegółów) Sygnały szeregowe RS-232 RS-422 RS-485-4w RS-485-2w TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND TxD +, TxD-, RxD +, RxD-, GND TxD +, TxD-, RxD +, RxD-, GND Data +, Data-, GND Interfejs NMEA Standardy szeregowe 8 portów NMEA 0183 Podstawowy standard szeregowy Optyczna ochrona izolacji Różnica napięcia napięcia Szybkość transmisji RS-422 ± 6 kv wyładowanie kontaktowe, ± 8 kv (powietrza) -15 V do +15 V 4800 bps Bity danych 8 Bity stopu 1, 1,5, 2 Parzystość Kontrola przepływu brak brak Diody LED System LAN Przechowywanie, moc 100 M / Link x 2, 1000 M / Link x 2 (na złączu) Panel przedni Diody LED Przyciski kontroli wyświetlania SavvyTouch Przechowywanie ECDIS, INFO, jasność (+, -), MENU Charakterystyka fizyczna Obudowa Waga Wymiary Blacha aluminiowa 16,6 kg 621 x 444 x 90 mm (24,45 x 17,48 x 3,57 cala)

4 Montowanie VESA, panel i pulpit Granice środowiskowe temperatura robocza -15 do 55 C (5 do 131 F) Temperatura przechowywania -20 do 60 C (-4 do 140 F) Wilgotność względna otoczenia Uwaga Klasa IP 5 do 95% (bez kondensacji) Jeśli spodziewasz się, że temperatura przechowywania przekroczy 40 C, upewnij się, że wilgotność względna otoczenia pozostaje poniżej 95%. Front: IP54 Tył: IP22 Antywibracja 0,7 DNV2.4 (klasa A), fala sinusoidalna, Hz, 1 Październik / min., 1,5 godz. Na oś Wymagania dotyczące zasilania Napięcie wejściowe 24 VDC, 6 A lub (od 18 do 34 VDC, maks. 8 A), listwa zaciskowa śrubowa od 100 do 240 VAC, od 50 do 60 Hz, 2 A, wlot prądu zmiennego Normy i certyfikaty Bezpieczeństwo UL , EN , IEC EMC EN 55032/24 EMI EMS Morski Zielony produkt CISPR 32, FCC Part 15B, Klasa A IEC ESD: Styk: 4 kv; Powietrze: 8 kv IEC RS: 80 MHz do 1 GHz, 3 V / m IEC EFT: Moc 1 kv; Sygnał 0,5 kv IEC Skok: Moc 2 kv; Sygnał: 1 kv IEC CS: Sygnał: 1 kv IEC IEC th, IEC 61174, IEC 61162, DNV2.4, IACS E10 RoHS, crohs, WEEE Niezawodność Automatyczne wyzwalanie restartu Wbudowany WDT (watchdog timer) obsługujący poziomy dla resetowania systemu z interwałem czasowym, programowane programowo Gwarancja Okres gwarancji Detale Systemy komputerowe: 3 lata Panele LCD: 1 rok Zobacz

5 Modele Symbol Opis MPC-2260X 26cal,cel1047UE 1.4 GHz, tape bonding MPC-2267X 26cal, i7 3517UE 1.7 GHz, tape bonding Zawartość zestawu MPC klucze do blokowanie tacek dyskowych 2-pinowy terminal śrubowy DC 5-pinowy terminal interfejsu NMEA 0183 v2 Dokumentacja i sterowniki na DVD Instrukcja QIG (papierowa) Karta gwarancyjna
