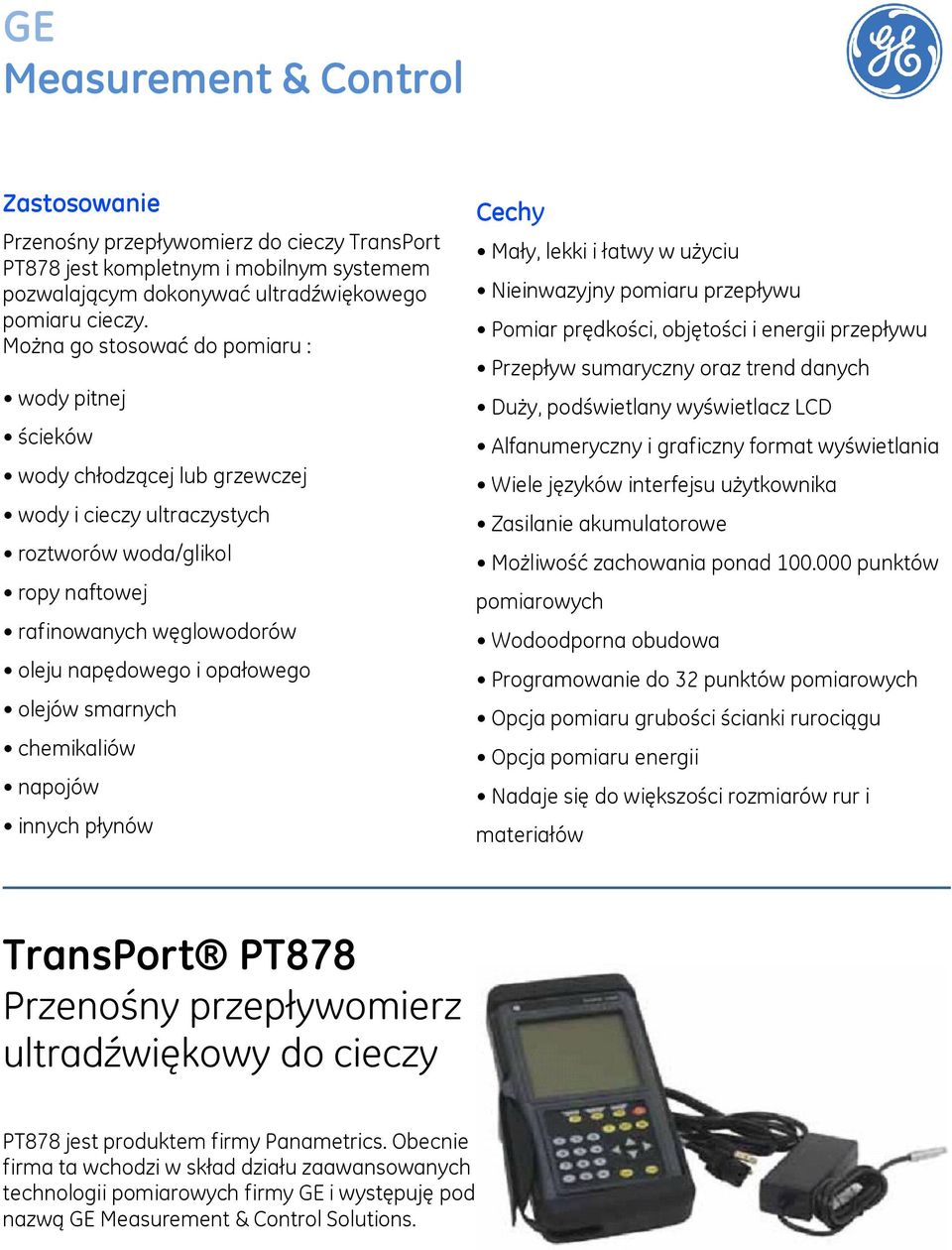

1 GE Measurement & Control Zastosowanie Przenośny przepływomierz do cieczy TransPort PT878 jest kompletnym i mobilnym systemem pozwalającym dokonywać ultradźwiękowego pomiaru cieczy. Można go stosować do pomiaru : wody pitnej ścieków wody chłodzącej lub grzewczej wody i cieczy ultraczystych roztworów woda/glikol ropy naftowej rafinowanych węglowodorów oleju napędowego i opałowego olejów smarnych chemikaliów napojów innych płynów Cechy Mały, lekki i łatwy w użyciu Nieinwazyjny pomiaru przepływu Pomiar prędkości, objętości i energii przepływu Przepływ sumaryczny oraz trend danych Duży, podświetlany wyświetlacz LCD Alfanumeryczny i graficzny format wyświetlania Wiele języków interfejsu użytkownika Zasilanie akumulatorowe Możliwość zachowania ponad punktów pomiarowych Wodoodporna obudowa Programowanie do 32 punktów pomiarowych Opcja pomiaru grubości ścianki rurociągu Opcja pomiaru energii Nadaje się do większości rozmiarów rur i materiałów TransPort PT878 Przenośny przepływomierz ultradźwiękowy do cieczy PT878 jest produktem firmy Panametrics. Obecnie firma ta wchodzi w skład działu zaawansowanych technologii pomiarowych firmy GE i występuję pod nazwą GE Measurement & Control Solutions.

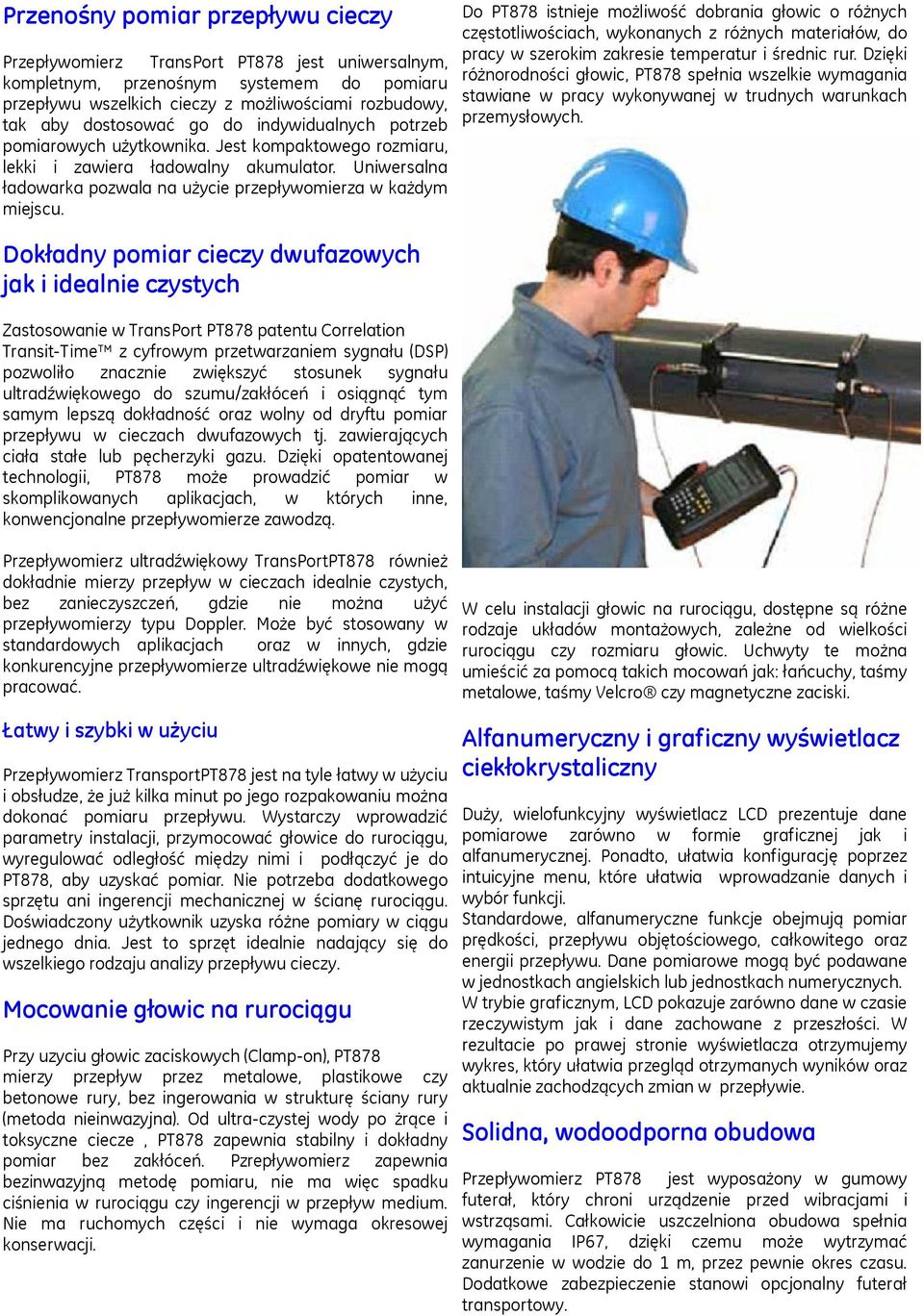

2 Przenośny pomiar przepływu cieczy Przepływomierz TransPort PT878 jest uniwersalnym, kompletnym, przenośnym systemem do pomiaru przepływu wszelkich cieczy z możliwościami rozbudowy, tak aby dostosować go do indywidualnych potrzeb pomiarowych użytkownika. Jest kompaktowego rozmiaru, lekki i zawiera ładowalny akumulator. Uniwersalna ładowarka pozwala na użycie przepływomierza w każdym miejscu. Dokładny pomiar cieczy dwufazowych jak i idealnie czystych Zastosowanie w TransPort PT878 patentu Correlation Transit-Time z cyfrowym przetwarzaniem sygnału (DSP) pozwoliło znacznie zwiększyć stosunek sygnału ultradźwiękowego do szumu/zakłóceń i osiągnąć tym samym lepszą dokładność oraz wolny od dryftu pomiar przepływu w cieczach dwufazowych tj. zawierających ciała stałe lub pęcherzyki gazu. Dzięki opatentowanej technologii, PT878 może prowadzić pomiar w skomplikowanych aplikacjach, w których inne, konwencjonalne przepływomierze zawodzą. Przepływomierz ultradźwiękowy TransPortPT878 również dokładnie mierzy przepływ w cieczach idealnie czystych, bez zanieczyszczeń, gdzie nie można użyć przepływomierzy typu Doppler. Może być stosowany w standardowych aplikacjach oraz w innych, gdzie konkurencyjne przepływomierze ultradźwiękowe nie mogą pracować. Łatwy i szybki w użyciu Przepływomierz TransportPT878 jest na tyle łatwy w użyciu i obsłudze, że już kilka minut po jego rozpakowaniu można dokonać pomiaru przepływu. Wystarczy wprowadzić parametry instalacji, przymocować głowice do rurociągu, wyregulować odległość między nimi i podłączyć je do PT878, aby uzyskać pomiar. Nie potrzeba dodatkowego sprzętu ani ingerencji mechanicznej w ścianę rurociągu. Doświadczony użytkownik uzyska różne pomiary w ciągu jednego dnia. Jest to sprzęt idealnie nadający się do wszelkiego rodzaju analizy przepływu cieczy. Mocowanie głowic na rurociągu Przy uzyciu głowic zaciskowych (Clamp-on), PT878 mierzy przepływ przez metalowe, plastikowe czy betonowe rury, bez ingerowania w strukturę ściany rury (metoda nieinwazyjna). Od ultra-czystej wody po żrące i toksyczne ciecze, PT878 zapewnia stabilny i dokładny pomiar bez zakłóceń. Pzrepływomierz zapewnia bezinwazyjną metodę pomiaru, nie ma więc spadku ciśnienia w rurociągu czy ingerencji w przepływ medium. Nie ma ruchomych części i nie wymaga okresowej konserwacji. Do PT878 istnieje możliwość dobrania głowic o różnych częstotliwościach, wykonanych z różnych materiałów, do pracy w szerokim zakresie temperatur i średnic rur. Dzięki różnorodności głowic, PT878 spełnia wszelkie wymagania stawiane w pracy wykonywanej w trudnych warunkach przemysłowych. W celu instalacji głowic na rurociągu, dostępne są różne rodzaje układów montażowych, zależne od wielkości rurociągu czy rozmiaru głowic. Uchwyty te można umieścić za pomocą takich mocowań jak: łańcuchy, taśmy metalowe, taśmy Velcro czy magnetyczne zaciski. Alfanumeryczny i graficzny wyświetlacz ciekłokrystaliczny Duży, wielofunkcyjny wyświetlacz LCD prezentuje dane pomiarowe zarówno w formie graficznej jak i alfanumerycznej. Ponadto, ułatwia konfigurację poprzez intuicyjne menu, które ułatwia wprowadzanie danych i wybór funkcji. Standardowe, alfanumeryczne funkcje obejmują pomiar prędkości, przepływu objętościowego, całkowitego oraz energii przepływu. Dane pomiarowe mogą być podawane w jednostkach angielskich lub jednostkach numerycznych. W trybie graficznym, LCD pokazuje zarówno dane w czasie rzeczywistym jak i dane zachowane z przeszłości. W rezultacie po prawej stronie wyświetlacza otrzymujemy wykres, który ułatwia przegląd otrzymanych wyników oraz aktualnie zachodzących zmian w przepływie. Solidna, wodoodporna obudowa Przepływomierz PT878 jest wyposażony w gumowy futerał, który chroni urządzenie przed wibracjami i wstrząsami. Całkowicie uszczelniona obudowa spełnia wymagania IP67, dzięki czemu może wytrzymać zanurzenie w wodzie do 1 m, przez pewnie okres czasu. Dodatkowe zabezpieczenie stanowi opcjonalny futerał transportowy.

3 Opcjonalny pomiar energii Przepływomierz PT878, łącząc ulepszony, ultradźwiękowy pomiar przepływu wraz z precyzyjnym pomiarem temperatury za pomocą czujnika RTD, jest w stanie określić energię przepływu w systemie instalacji grzewczej lub chłodzącej. Wraz z tą opcją, przepływomierz dostarczany jest z wbudowanym zasilaniem dla czujników RTD oraz odpowiednim oprogramowaniem umożliwiającym pomiar energii przepływu. Opcjonalny zestaw do pomiaru energii zawiera dwa czujniki PT1000 oraz 9 m kabel do połączenia z PT878. Opcjonalny pomiar grubości ścianki rurociągu (grubościomierz) Grubość ścianki rurociągu jest istotnym parametrem w pomiarach z użyciem głowic zaciskowych. Grubościomierz pozwala na dokładny pomiar grubości ścianki z zewnątrz rurociągu. Port podczerwieni PT878 TransPort zawiera port podczerwieni dla komunikacji z komputerem. Jeśli laptop lub komputer stacjonarny nie ma portu podczerwieni, można podłączyć adapter/konwerter do portu szeregowego twojego komputera. Opcjonalna drukarka termiczna i akcesoria W przypadku potrzeby ciągłego zapisu dokonywanych pomiarów, danych i parametrów ustawień przepływomierza, można skorzystać z opcji wydruku. Dane można przesłać z PT878 bezpośrednio do drukarki używając wbudowanego portu podczerwieni. GE oferuje kompaktową, lekką i poręczną termiczną drukarkę z portem podczerwieni. Drukarka ta jest zasilana litowym akumulatorem. Ekonomiczne użytkowanie Dodatkową zaletą przenośnego przepływomierza jest jego ekonomiczność w użytkowaniu. Przepływomierz ten został tak zaprojektowany, aby można go było eksploatować przez długie lata. Solidna konstrukcja, z rzadka wymagająca serwisowania, zapewnia małą ilość przestojów i niskie koszty utrzymania. Wykorzystanie techniki czasu przejścia w przepływomierzu PT878 W metodzie tej, dwie głowice na przemian generują i odbierają sygnały ultradźwiękowe. Montowane są na rurociągu pozostając w komunikacji akustycznej, co oznacza, że pierwsza z głowic transmituje sygnał ultradźwiękowy a druga go odbiera, i na odwrót. W pomiarze, każda z głowica służy jako generator pewnej ilości ultradźwiękowych sygnałów oraz jako odbiornik dla tej samej ilości impulsów. Czas pomiędzy wygenerowaniem a odbiorem sygnału ultradźwiękowego jest mierzony w obu kierunkach. Kiedy w rurociągu nie ma przepływu, czas przejścia sygnału w dół strumienia (wzdłuż którego poruszałaby się ciecz), jest równy czasowi przejścia w górę strumienia cieczy. Kiedy pojawia się przepływ w rurociągu, czas przejścia w dół strumienia jest mniejszy od czasu przejścia w górę strumienia. Różnica pomiędzy czasem przejścia w dół strumienia a czasem przejścia w górę strumienia jest proporcjonalna do prędkości przepływu cieczy, a jej znak wskazuje na to, w którą stronę porusza się ciecz.

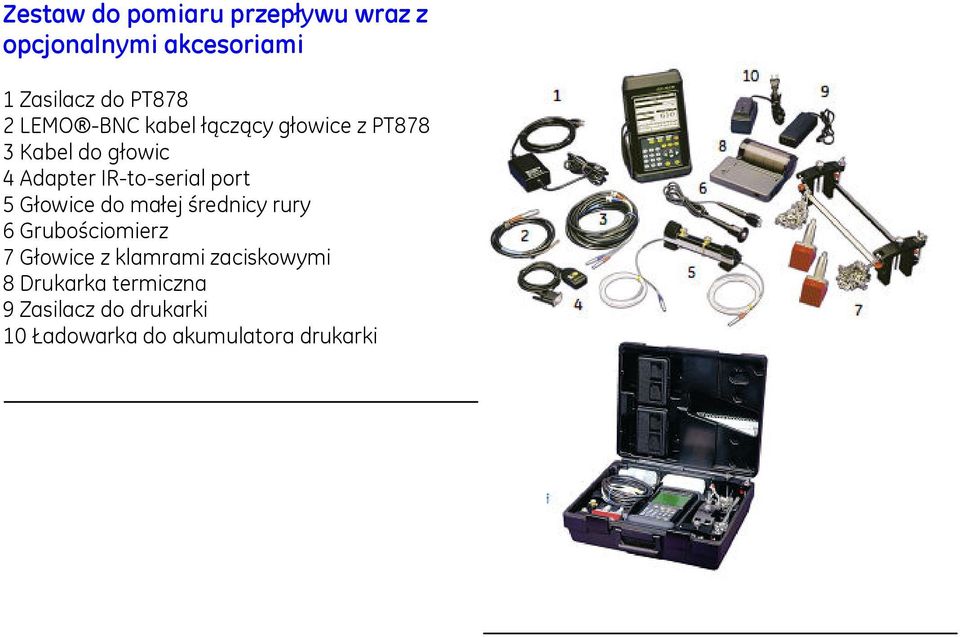

4 Zestaw do pomiaru przepływu wraz z opcjonalnymi akcesoriami 1 Zasilacz do PT878 2 LEMO -BNC kabel łączący głowice z PT878 3 Kabel do głowic 4 Adapter IR-to-serial port 5 Głowice do małej średnicy rury 6 Grubościomierz 7 Głowice z klamrami zaciskowymi 8 Drukarka termiczna 9 Zasilacz do drukarki 10 Ładowarka do akumulatora drukarki

5 Specyfikacja PT878 Parametry pomiaru Rodzaje cieczy Płyny przewodzące dźwięk, włączając w to ciecze ultra czyste a także inne płyny zawierające ciała stałe i pęcherzyki gazu. Średnice rurociągu od 12.7 mm do 7.6 m (0.5 do 300 cali) i większe Grubość ścianki rurociągu do 76.2 mm (do 3 cali) Materiał rurociągu Wszystkie metale i większość tworzyw sztucznych. W przypadku betonu, materiałów kompozytowych, czy rur skorodowanych należy skontaktować się z dystrybutorem GE. Dokładność pomiaru przepływu dla głowic bezinwazyjnych (prędkość przepływu) - dla rur ID > 150 mm (6 cali): ±1 2 % wskazań - dla rur ID < 150 mm (6 cali): ±2 5 % wskazań Dokładność zależy od rozmiaru rury oraz ilość trawersów na rurociągu. Po kalibracji na instalacji możliwa jest do osiągnięcia dokładność do ±0,5% wskazań. Powtarzalność od ±0.1 do 0.3% wskazań Zakres (dwukierunkowo) od do 12.2 m/s Zakresowość 400:1 Zalecenia odnośnie montażu: - zaleca się montaż na prostym odcinku rury na długości równej wielokrotności 10 średnic przed i 5 średnic za miernikiem - w celu utrzymania wskazanej dokładności pomiaru, prędkość przepływu powinna być większa niż 0.3 m/s Parametry pomiarowe Pomiar prędkości, przepływu objętościowego, całkowitego oraz energii przepływu (opcjonalnie) Elektronika Pomiar przepływu Opatentowana metoda czasu przejścia sygnału ultradźwiękowego (Correlation Transit-Time) Obudowa Wodoodporna, stopień ochrony obudowy - IP67 Wymiary Rozmiar: 238 x 138 x 38 mm Waga: 1.36 kg Wyświetlacz Podświetlany LCD, 240 x 200 pikseli Klawiatura 25 gumowych klawiszy Zasilanie Akumulator NiMH (od 9 do 11h nieprzerwanej pracy) Wejście ładowarki V AC, 50/60 Hz, 0.38 A Pamięć Typ pamięci wewnętrznej: flash Temperatura pracy C Temperatura magazynowania C Aby możliwie jak najdłużej korzystać z akumulatora, temperatura przechowywania nie powinna przekraczać 35 C w okresie dłuższym niż jeden miesiąc. Standardowe wejścia/wyjścia - jedno wyjście prądowe: 0/4 20 ma - jedno wyjście: impulsowe (maks.5 V) lub częstotliwościowe (5V sygnału prostokątnego, Hz) wybierane przez użytkownika - dwa wejścia prądowe: 4 20 ma z wyłączalnym zasilaniem dla przetworników temperatury Interfejs Komunikacja z komputerem lub drukarką w podczerwieni (port IrDA) Programowanie parametrów w miejscu pomiaru - klawiatura z intuicyjnym interfejsem - funkcje pomocy, m.in. tabele rur - zapisywanie ustawień pomiarów Rejestrowanie wyników - zapis do punktów pomiarowych - programowanie jednostek, daty następnego pomiaru, czasu rozpoczęcia i zakończenia pomiaru Funkcje wyświetlacza - graficzna lub cyfrowa prezentacja wyników - wyświetlanie rejestrowanych danych - wyświetlanie zaawansowanych parametrów diagnostycznych - możliwość ustawienia innych wersji językowych Normy europejskie - system zasilany akumulatorem spełnia normy Dyrektywy EMC 89/336/EEC - głowice spełniają normy PED 97/23/EC dla DN<25

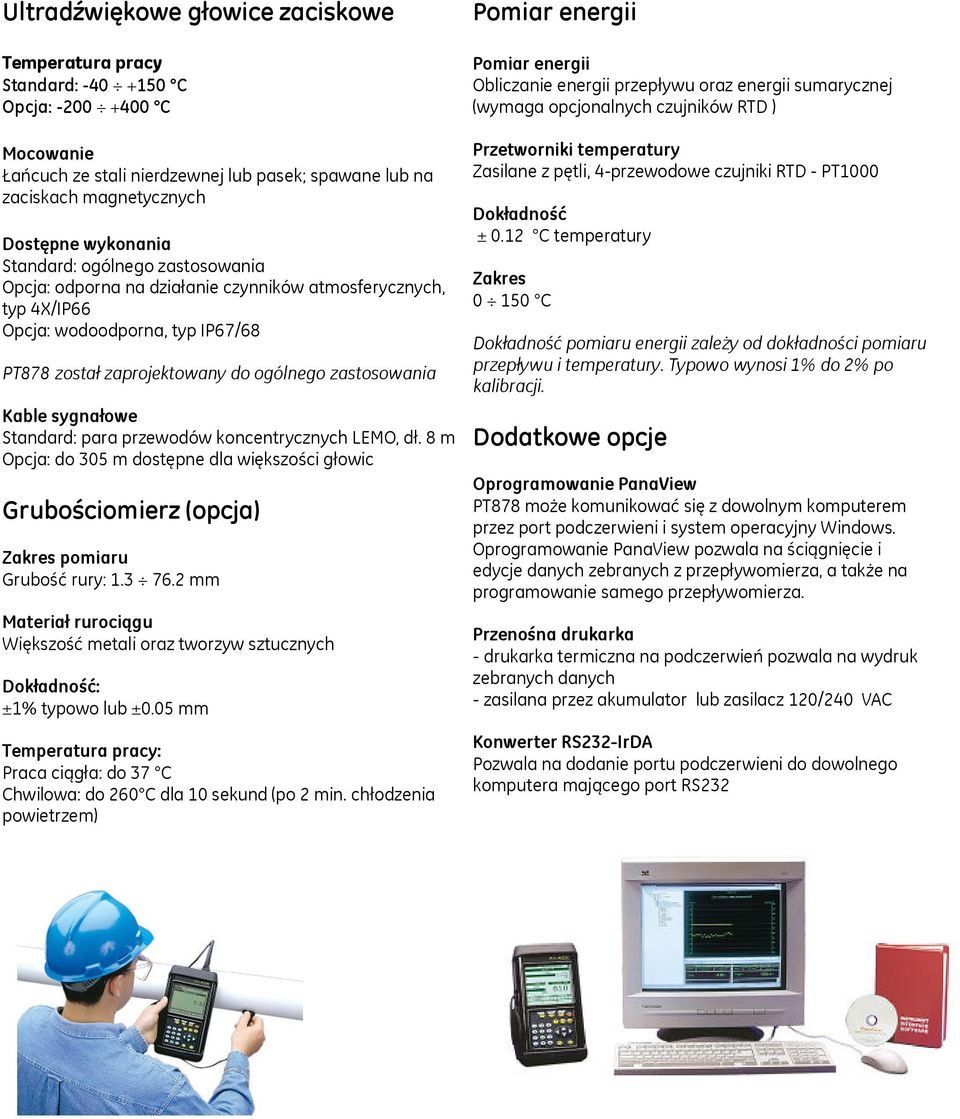

6 Ultradźwiękowe głowice zaciskowe Temperatura pracy Standard: C Opcja: C Mocowanie Łańcuch ze stali nierdzewnej lub pasek; spawane lub na zaciskach magnetycznych Dostępne wykonania Standard: ogólnego zastosowania Opcja: odporna na działanie czynników atmosferycznych, typ 4X/IP66 Opcja: wodoodporna, typ IP67/68 PT878 został zaprojektowany do ogólnego zastosowania Kable sygnałowe Standard: para przewodów koncentrycznych LEMO, dł. 8 m Opcja: do 305 m dostępne dla większości głowic Grubościomierz (opcja) Zakres pomiaru Grubość rury: mm Materiał rurociągu Większość metali oraz tworzyw sztucznych Dokładność: ±1% typowo lub ±0.05 mm Temperatura pracy: Praca ciągła: do 37 C Chwilowa: do 260 C dla 10 sekund (po 2 min. chłodzenia powietrzem) Pomiar energii Pomiar energii Obliczanie energii przepływu oraz energii sumarycznej (wymaga opcjonalnych czujników RTD ) Przetworniki temperatury Zasilane z pętli, 4-przewodowe czujniki RTD - PT1000 Dokładność ± 0.12 C temperatury Zakres C Dokładność pomiaru energii zależy od dokładności pomiaru przepływu i temperatury. Typowo wynosi 1% do 2% po kalibracji. Dodatkowe opcje Oprogramowanie PanaView PT878 może komunikować się z dowolnym komputerem przez port podczerwieni i system operacyjny Windows. Oprogramowanie PanaView pozwala na ściągnięcie i edycje danych zebranych z przepływomierza, a także na programowanie samego przepływomierza. Przenośna drukarka - drukarka termiczna na podczerwień pozwala na wydruk zebranych danych - zasilana przez akumulator lub zasilacz 120/240 VAC Konwerter RS232-IrDA Pozwala na dodanie portu podczerwieni do dowolnego komputera mającego port RS232
