TYTUŁ PROJEKTU: STACJA TRANSFORMATOROWA TYP STLM-2B Projekt budowlany (gotowy)

Transkrypt

1

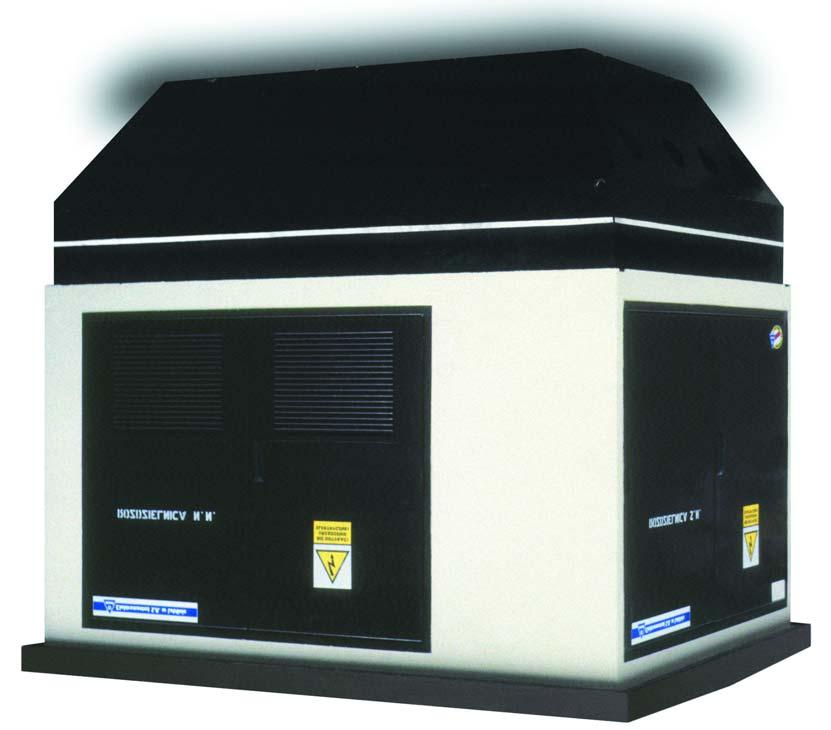

2 TYTUŁ PROJEKTU: STACJA TRANSFORMATOROWA TYP STLM-2B Projekt budowlany (gotowy) AUTORZY PROJEKTU (gotowego) branża Imię nazwisko Uprawnienia budowlana: inż. Marian Daca upr. bud. 307/Lb/76 instalacje elektryczne: mgr inż. Stefan Skiba upr. bud.773/lb/78 Lublin, luty 2002

3 2. UWAGI ORAZ DECYZJE CZYNNIKÓW KONTROLI I ZATWIERDZENIA DOKUMENTACJI Str. 2 STLmb-2.b STACJA TRANSFORMATOROWA TYP STL mb -2.b ELEKTROMONTAŻ LUBLIN S.A Lublin, ul. Diamentowa 2 Projekt budowlany UZGODNIENIA Prawa autorskie zastrzeżone! Kopiowanie dozwolone za zgodą jednostki autorskiej. PROJEKT BUDOWLANY STACJI STLm-2b

4 3. ADAPTACJA PROJEKTU Str. 3 STLmb-2.b INWESTOR STACJA TRANSFORMATOROWA TYP STL mb-2.b Projekt budowlany ADRES BUDOWY AUTORZY ADAPTACJI branża Imię nazwisko uprawnienia podpis architektura konstrukcja Instalacje elektryczne DOPUSZCZALNE ZMIANY W ADAPTACJI 1. Dostosowanie budynku do miejscowych warunków przestrzennych 2. Adaptacja posadowienia budynku do miejscowych warunków gruntowo wodnych 3. WYTYCZNE ADAPTACJI BUDYNKU 1. Wykonać należy projekt zagospodarowania terenu na aktualnej mapie do celów projektowania 2. Zmiany adaptacyjne należy nanosić trwałą techniką, kolorem czerwonym W celu uzyskania pozwolenia na budowę projekt wymaga adaptacji przez projektantów z uprawnieniami budowlanymi PROJEKT BUDOWLANY STACJI STLm-2b

5 4. ZAWARTOŚĆ DOKUMENTACJI Str. 4 STLmb-2.b 1. Strona tytułowa str Uwagi oraz decyzje czynników kontroli i zatwierdzenia str. 2 dokumentacji. Kserokopie uprawnień budowlanych 3. Adaptacja projektu str Zawartość dokumentacji str Opis techniczny Część architektoniczna Część konstrukcyjna Instalacje elektryczne 6. Spis rysunków Część architektoniczna Część konstrukcyjna Instalacje elektryczne str. 5 Str. 5/1 5/3 Str. 5/4 5/5 Str. 5/5 5/6 STLmb-3.6. Rys. 3.6/1 12/ Rys. x x PROJEKT BUDOWLANY STACJI STLm-2b

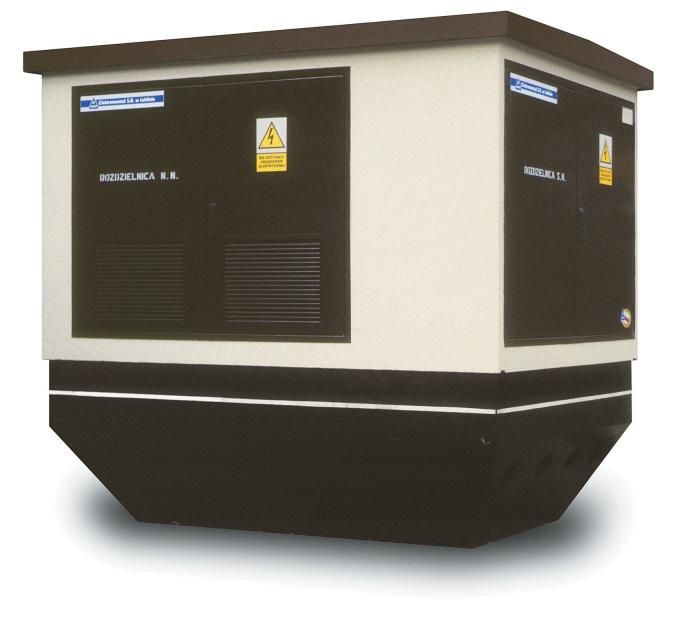

6 5. OPIS TECHNICZNY Str. 5/ 1 STLmb-2.b CZĘŚĆ ARCHITEKTONICZNA 1. Dane ogólne. 1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany Stacji Transformatorowej typu 2.b 15 20/0.4 kv z transformatorem o mocy do 630 kva. STLmb- 2. Charakterystyka obiektu Budynek stanowi obudowę dla urządzeń energetycznych małogabarytowej Stacji Transformatorowej, z obsługą urządzeń stacyjnych z zewnątrz. 3. Usytuowanie stacji transformatorowej w stosunku do innych obiektów: budynki zaliczone do kategorii zagrożenia ludzi (ZL) 15m. budynki produkcyjno magazynowe (PM) 15m. budynki inwentarskie (IN) 15m. budynki, w których znajduje się pomieszczenie zagrożone wybuchem 20m. od granicy lasu 30m Odległości mogą być pomniejszone o 50% przy spełnieniu następujących warunków: budynek stacji skierowany jest w stronę sąsiada ścianą pełną. drzwi w ścianie skierowanej w stronę sąsiada maja odporność ogniową 60 minut (EI-60, F1) 4. dane techniczne Kubatura m 3 16,50 Powierzchnia zabudowy m 2 6,00 Powierzchnia użytkowa m 2 5,23 5. technologia wykonawstwa; prefabrykowane elementy żelbetowe łączone na złącza śrubowe i klej do betonu. PROJEKT BUDOWLANY STACJI STLm-2b

7 5. OPIS TECHNICZNY Str. 5 / 2 STLmb-2.b 2. Opis architektoniczno - budowlany. Konstrukcja budynku; obiekt skonstruowany jest z żelbetowych, prefabrykowanych elementów; ściany, elementy nadprożowe, dach, skrzynia fundamentowa, łączonych ze sobą klejem do betonu i śrubami. Budynek stacji zaprojektowano w wersji z dachem, jako żelbetową płytą z wyprofilowanymi połaciami o spadku 3%. 1. Fundament (skrzynia fundamentowa); żelbetowy prefabrykat o wymiarach 194x294x100, grubość ścianek i dna 10cm 2. Ściany; żelbetowe płyty o wymiarach 184 i 300cm, wys. 184cm, gr.8cm. 3. Podłoga; rama stalowa z ceowników Dach ; żelbetowa płyta zespolona prefabrykowana zdejmowalna,połąaczona z płytami ściennymi na złącza śrubowe, 5. Ślusarka; żaluzje stalowe stałe, z profili stalowych, drzwi stalowe dwuskrzydłowe prod. Elektromontaż Lublin 6. Izolacje: przeciwwilgociowe; powłoka z Abizolu R + P 7. Wykończenie wewnętrzne: ściany; strukturalna farba akrylowa, biała 8. Wykończenie zewnętrzne: dach; polimerowa farba SIGMATEX SUPERLATEX na zagruntowaną gruntem akrylowym płaszczyznę. ściany; tynk cienkowarstwowy malowany farba akrylową, faktura tynku zróżnicowana wg rysunku elewacji, kolory powłok stosowne do otoczenia, 9. Instalacje Wentylacja grawitacyjna; przez żaluzje ścienne Instalacja elektryczna, oświetleniowa 3. Ochrona przeciwpożarowa 1. Klasa odporności ogniowej elementów budowlanych stacji D. 2. Obciążenie ogniowe przy transformatorze 630 kva 3386 MJ/m 2 3. Odległości od budynków sąsiedzkich; jak w punkcie 1.3. PROJEKT BUDOWLANY STACJI STLm-2b

8 5. OPIS TECHNICZNY Str. 5 / 3 STLmb-2.b CZĘŚĆ KONSTRUKCYJNA 1. Warunki lokalizacyjne. Przyjęto że obiekt niniejszy będzie mógł być zlokalizowany na terenach objętych: I, II, III, IV (do wysokości 1000 m.n.p.m.) strefą obciążenia śniegiem-pn-80/b I, II, IIa i III (do wysokości 1000 m.n.p.m.) strefą obciążenia wiatrem-pn-77/b Warunki gruntowo-wodne. Stacja ze względu na głębokość przemarzania gruntu, może być posadowiona we wszystkich strefach (0,8 1,4 m.p.p.t.) z ograniczeniem podanym poniżej. Przewiduje się posadowienie stacji bezpośrednio na podłożu gruntowym. Rozwiązanie takie może być zastosowane we wszelkiego rodzaju gruntach niespoistych i niewysadzinowych (piaski, żwiry) o stopniu zagęszczenia I D 0,2 zalegających do głębokości min 0,8 1,4m w zależności od strefy przemarzania gruntu. W przypadku posadowienia stacji w gruntach w gruntach spoistych, ich stopień plastyczności powinien być I L 0,4. Pod całą powierzchnią fundamentu należy wymienić grunt na piasek gruby o I D 0,4 na głębokość zależną od strefy przemarzania, tj. max 1,4m. Przewiduje się ułożenie opaski obwodowej z płyt chodnikowych 35x35cm. 3. Materiały. Beton B 35, Stal zbrojeniowa A III 34GS i A I St3sY-b-500, Stal kształtowa St3S. 4. Uwagi dodatkowe. Wymagana jest indywidualna analiza konstrukcyjna w przypadkach: Odmiennych od wyżej wymienionych Posadowienia obiektu na skarpach lub w ich pobliżu Jeżeli obok projektuje się wykopy Na szkodach górniczych W strefach sejsmicznych W gruntach nawodnionych Wymagana jest każdorazowa adaptacja projektu do miejscowych warunków przez osobę uprawnioną PROJEKT BUDOWLANY STACJI STLm-2b

9 5. OPIS TECHNICZNY Str. 5 / 4 STLmb-2.b 5. Wytyczne składowania, montażu i transportu Składowanie prefabrykatów. Pojedyncze elementy prefabrykowane mogą być rozformowane i transportowane na plac składowy zakładu prefabrykacji, gdy beton uzyska wytrzymałość przewidzianą dla stadium rozformowania prefabrykatu i Jego transportu wewnętrznego. Transport elementów ścian powinien odbywać się w pozycji pionowej, tak jak będą montowane w prefabrykat przestrzenny. Do tego celu będą służyć metalowe uchwyty wkręcane w tuleje gwintowane prefabrykatów. Prefabrykaty należy składać pionowo na legarach drewnianych z przekładkami drewnianymi, opierając je na odpowiednich kozłach oporowych. Podnoszenie i ustawienie prefabrykatu powinno być wykonane przy pomocy urządzeń zmechanizowanych o udźwigu dostosowanym do ciężaru prefabrykatów łącznie z osprzętem transportowym. Płyty dachowe składować poziomo na podkładkach drewnianych, podnosić je trzeba za 4 uchwyty transportowe. Trasy transportu nie mogą przebiegać nad stanowiskiem pracy. Pod każdą z płyt prefabrykatów, należy układać tylko 2 przekładki ułożone prostopadle do długości płyty pod uchwytami transportowymi. Plac składowy powinien być równy, utwardzony i odwodniony. Każdy rodzaj prefabrykatów różniący się kształtem i przeznaczeniem powinien być składowany osobno. Na składowisku powinny być tablice z symbolami prefabrykatów Prefabrykaty powinny być chronione przed czynnikami atmosferycznymi Montaż. Elementy prefabrykowane ścian będą montowane poprzez sklejenie skręcenie ze sobą w zakładzie wykonującym prefabrykaty. Prefabrykaty ścian mają wgłębienie na klej, który należy nanieść przed skręceniem. Prefabrykowane elementy ścienne należy ustawić na specjalnym stole montażowym tak, aby ściany szczytowe znajdowały się w środku pomiędzy ścianami podłużnymi. Na całej krawędzi ścian na ich styku należy nanieść klej SIKADUR 31 o grubości 3 mm. Następnie należy ściany docisnąć do siebie i skręcić śrubami. Nadwyżkę kleju należy usunąć. Następną czynnością jest zazbrojenie i zalanie płyty podłogi z wyrobieniem spadków w obrębie otworu transformatora. Po załamu płyty podłogi należy przykleić dach. W tym celu na górne krawędzie obwodowe ścian należy nałożyć placki kleju SIKADUR 31 o długości spoiny ok.0,5 m w odstępach ok. l,0 m. Wykończenie obudowy w stanie surowym polega na wyrównaniu wszystkich nierówności oraz likwidacji porów. Powstały prefabrykat przestrzenny, należy podnosić poprzez tuleje transportowe dopiero po uzyskaniu przez konstrukcję wytrzymałości transportowej. PROJEKT BUDOWLANY STACJI STLm-2b

10 5. OPIS TECHNICZNY Str. 5 / 5 STLmb-2.b 5.3. Transport. Obiekt zmontowany w zakładzie prefabrykacji jest gotowy do bezpośredniego posadowienia na skrzyni fundamentowe) i za jej pośrednictwem na gruncie. Obudowę i skrzynię fundamentową bezwzględnie trzeba podnosić za tuleje transportowe i posadawiać na podsypce piaskowej w rozkopie szerokoprzestrzennym wg adaptowanego projektu. Obudowę przewozić z zabezpieczeniami transportowymi (pasy transportowe, legary drewniane), należy zastosować przekładki z miękkiego materiału. Całość zabezpieczyć przed przesunięciem podczas hamowania pojazdu. Stacja może być zdejmowana z samochodu niskopodwoziowego o odpowiedniej nośności za pomocą żurawia o udźwigu dostosowanym do ciężaru stacji. Wszystkie haki, liny, pasy, osprzęt winny być atestowane Dane materiałowe. Beton prefabrykatów żwirowy klasy B33, stal zbrojeniowa klasy 34GS; St3sY - b Stal kształtowa tulei i łączników St3s, ocynkowana, elektrody ER 146. Pręty kotwowe wg rysunków zbrojeniowych, mogą być również z płaskowników o przekroju nie mniejszym niż 0 8 i Śruby klasy 4.8, nakrętki klasy 4. Klej SIKADUR 31 ".stosować wg wytycznych instrukcji Odporność pożarowa stacji. Prefabrykaty żelbetowe oraz obiekt stacji transformatorowej zaliczają się do klasy odporności pożarowej D Usytuowanie stacji w stosunku do innych obiektów. Ze względu na typ oraz moc transformatorów umieszczanych w stacjach, odległość między nimi, a innymi budynkami zaliczonymi do kategorii zagrożenia ludzi (ZŁ), budynkami produkcyjno-magazynowymi (PM) i inwentarskimi (IN), powinna wynosić nic mniej niż 15 m. W stosunku do budynku, w którym znajduje się pomieszczenie zagrożone wybuchem, odległość stacji powinna wynosić nie mniej niż 20 m, a od granicy lasu 30 m. Odległości w/w mogą być pomniejszone o 50 %, jeżeli stacja będzie zwrócona w stosunku do innych budynków ścianą pełną, lub otwory drzwiowe zabezpieczone będą drzwiami samozamykaczy. p.poż. o klasie odporności ogniowej 60 min (F-1, EI-60), bez konieczności stosowania PROJEKT BUDOWLANY STACJI STLm-2b

11 5. OPIS TECHNICZNY Str. 5 / 6 STLmb-2.b CZĘŚĆ ELEKTRYCZNA 1. Dane techniczne Moc znamionowa stacji... maks. 630 kva Częstotliwość Hz Liczba faz Podstawowe dane techniczne dla strony SN Napięcie znamionowe kv(17,5 kv) Poziom znamionowy izolacji: Doziemnej i międzybiegunowej kv / 50 kv Przerwy biegunowej bezpiecznej kv / 60 kv Prąd znamionowy ciągły: Szyn zbiorczych i pól liniowych A (630A) Pola transformatorowego z rozdz. SF A Prąd znamionowy 1-sek. szyn zbiorczych i pól liniowych... 12,5 ka(16 ka) Prąd znamionowy szczytowy szyn zbiorczych i pól liniowych... 31,5 ka (40 ka) 3. Podstawowe dane techniczne dla strony n.n. Napięcie znamionowe V Napięcie znamionowe izolacji V Prąd znamionowy ciągły: szyn zbiorczych i pola transformatorowego A odpływów A Prąd znamionowy 1-sek. obwodu głównego ka Prąd znamionowy szczytowy obwodu głównego ka 4. Transformator Typ transformatora...olejowy hermetyczny, bez konserwatora Moc transformatora...do 630 kva 5. Stopień ochrony Stopień ochrony... IP Wymiary gabarytowe stacji i warianty rozwiązań elektrycznych (dług.x szer.x wys.[mm]) - z fundamentem x 2000 x 2850 PROJEKT BUDOWLANY STACJI STLm-2b

12 5. OPIS TECHNICZNY Str. 5 / 7 STLmb-2.b 7. Masa stacji bez transformatora Maksymalna masa wyposażonej stacji z fundamentem kg 8. Układ funkcjonalny stacji Stacja składa się z trzech bloków funkcjonalnych umieszczonych w obudowie betonowej: - rozdzielnicy średniego napięcia - rozdzielnicy niskiego napięcia - komory transformatorowej. Rozdzielnice SN i nn są obsługiwane z zewnątrz po otwarciu drzwi. Komora transformatorowa wyposażona jest w drzwi rewizyjne. 9. Pole potrzeb własnych Pole potrzeb własnych przeznaczone jest do zasilania obwodów oświetleniowych stacji punkty oświetleniowe oraz gniazda wtyczkowego. Załączanie oświetlenia dokonuje się wyłącznikiem umieszczonym przy drzwiach. Gniazdo wtyczkowe 220 V, 50 Hz, 10 A znajduje się również w obwodach potrzeb własnych. 10. Ochrona p.porażeniowa Ochrona p. porażeniowa jest realizowana przez szybkie samoczynne wyłączenia zasilania. Urządzenia średniego napięcia objęte są ochroną przez uziemienie ochronne. PROJEKT BUDOWLANY STACJI STLm-2b

13 6. SPIS RYSUNKÓW Str. 6 STLmb-2.b Lp. Tytuł rysunku Nr rys. Uwagi; 1. Warunki sytuowania stacji 1 2.b 2. Rzut i przekrój skrzyni fundamentowej 2 2.b 3. Rzut przyziemia 3 2.b 4. Przekrój poprzeczny A-A 4 2.b 5. Przekrój podłużny B-B 5 2.b 6. Rzut dachu 6 2.b 7. Elewacje wariant 7 2.b 8. Posadowienie stacji w gruncie niewysadzinowym 8-2.b 9. Posadowienie stacji w gruncie wysadzinowym 9-2.b 10. Zestawienie ślusarki drzwiowej 10-2.b 11. Zestawienie żaluzji wentylacyjnych 11-2.b PROJEKT BUDOWLANY STACJI STLm-2b

14

15

16

17

18

19

20

21

22

23

24

25 PRODUCENT: LUBLIN, ul. Diamentowa 1 Telefony: Centrala: (0-81) Sekretariat: (0-81) Fax: (0-81) Dział Sprzedaży i Akwizycji: tel.: (0-81) w. 312, 325, 288, 317, 319 tel./ fax: (0-81) w. 312, fax: (0-81) w. 305; sprzedaz@elektromontaz.lublin.pl
