KOMPUTEROWE SYSTEMY DO POMIARU I REGULACJI GEOMETRII USTAWIENIA KÓŁ I OSI POJAZDÓW

Transkrypt

1 INFORMACJE OGÓLNE STELAŻE DO KAMER KAMERY CMOS SYSTEMY KOMPUTEROWE + PERYFERIE JEDNOSTKI CENTRALNE GŁOWICE POMIAROWE DSP TARCZE POMIAROWE 3D KOMPUTEROWE SYSTEMY DO POMIARU I REGULACJI GEOMETRII USTAWIENIA KÓŁ I OSI POJAZDÓW

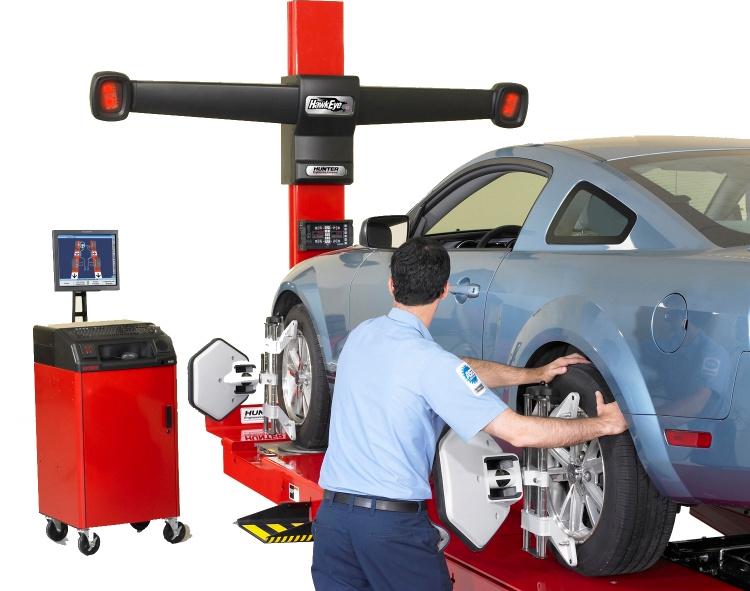

2 SYSTEMY KOMPUTEROWE + PERYFERIE KOMPUTEROWE SYSTEMY DO POMIARU I REGULACJI GEOMETRII USTAWIENIA KÓŁ I OSI POJAZDÓW SAMOCHODOWYCH HUNTER, i WT są to komputerowe systemy do pomiaru i regulacji geometrii ustawienia kół i osi pojazdów samochodowych. Łączą uniwersalność zastosowania z najnowszymi osiągnięciami techniki komputerowej i pomiarowej. Umożliwiają one pomiar pojazdów, których zakres średnic obręczy kół mieści się w przedziale cali, a więc samochodów osobowych, dostawczych oraz samochodów ciężarowych, autobusów, przyczep i naczep (wersje T). HUNTER pracuje pod kontrolą systemu operacyjnego Linux oraz programu użytkowego ProAlign zawierającego dane pojazdów, ilustracje i procedury pomiarowe w wersji polskojęzycznej. Z jednostkami stosowane są: głowice cyfrowe DSP, kamery cyfrowe HawkEye z tarczami pomiarowymi HD typu 1E: HS200, HS400. / WT / HUNTER (system do obsługi pojazdów o dmc do 3,5 t) oraz HUNTER WT (system do obsługi pojazdów o dmc pow. 3,5 t) pracują pod kontrolą systemu operacyjnego Windows oraz programu użytkowego WinAlign zawierającego dane pojazdów, ilustracje i procedury pomiarowe w wersji polskojęzycznej, animacje przykładowych ustawień pojazdów (ok. 400 filmów, 5000 zdjęć). Z jednostkami stosowane są: głowice cyfrowe DSP, kamery cyfrowe HawkEye - wyposażone w matryce CMOS o bardzo wysokiej czułości i rozdzielczości (5 Mpx): HS221 z tarczami pomiarowymi HD typu 1E, HE421 Elite z tarczami pomiarowymi TD Elite (typu 3E). Z jednostkami WT stosowane są: głowice cyfrowe DSP, KOMPUTEROWE SYSTEMY DO SZYBKIEGO POMIARU GEOMETRII USTAWIENIA KÓŁ I OSI POJAZDÓW SAMOCHODOWYCH HUNTER QuickCheck są to komputerowe systemy do pomiaru geometrii ustawienia kół i osi pojazdu (bez regulacji) wykonywanego w niecałą minutę. Pozwalają na bardzo szybką ocenę stanu zawieszenia pojazdu i podjęcie decyzji co do jego ewentualnej regulacji. HUNTER bazuje na systemie HUNTER. Z jednostkami stosowane są kamery cyfrowe HawkEye HE421 Elite z tarczami pomiarowymi TD Elite (typu 3E).

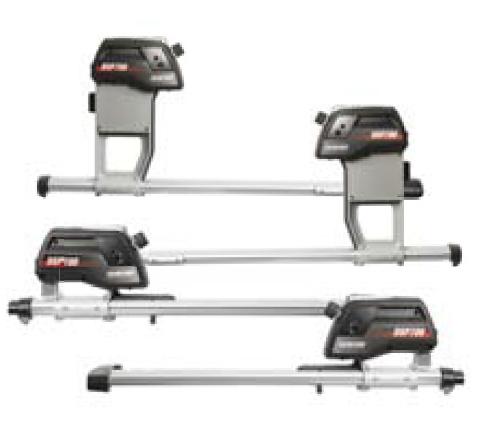

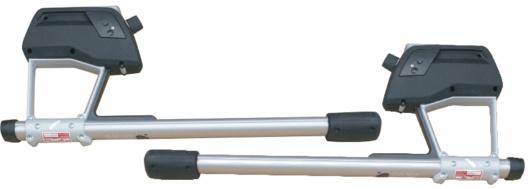

3 GŁOWICE POMIAROWE DSP TARCZE POMIAROWE 3D AKTYWNE I SYWNE SKŁADNIKI SYSTEMU ZAKŁADANE NA KOŁA POJAZDÓW OSOBOWYCH DSP 706 Cyfrowe głowice DSP 700 DSP 708 Cyfrowe, aktywne głowice bezprzewodowe pomiarowe serii DSP 700: DSP 706 sześciosensorowe bezprzewodowe, DSP 708 ośmiosensorowe bezprzewodowe. W zestawie: 4 głowice, 4 uchwyty samocentrujące uniwersalne wyposażone dodatkowo w metalowe nakładki (pazury) do felg ze stopów lekkich. Tarcze HD [1E] Pasywne tarcze pomiarowe HD (do kamer HS200/HS400/HS221): 4 tarcze wysokiej rozdzielczości, zapewniają większe pole widzenia w pionie i w poziomie, są lekkie i odporne na uszkodzenia, zajmują niewiele miejsca, nie zawierają elektroniki i nie wymagają kalibracji. Tarcze TD Elite [3E] Pasywne tarcze pomiarowe TD serii Elite (do kamer HE421): nie wymagają centrowania, zapewniają szybką kompensację (przetaczanie pojazdu tylko w jednym kierunku), pozwalające na skrócenie czasu pomiaru do 1,5 min, posiadają szybkomocujące uchwyty chwytające za oponę, zajmują niewiele miejsca, są lekkie i odporne na uszkodzenia, są całkowicie bezpieczne dla felg (wykonane z tworzywa), w zestawie: 4 tarcze, 4 uchwyty szybkomocujące, uniwersalne. AKTYWNE SKŁADNIKI SYSTEMU ZAKŁADANE NA KOŁA POJAZDÓW CIĘŻAROWYCH DSP 740T Cyfrowe głowice DSP 700T WT DSP 760T Cyfrowe, aktywne głowice bezprzewodowe przeznaczone do obsługi wieloosiowych (do 10 osi) pojazdów o dmc pow. 3,5 t: jednoczesna obsługa dwóch (DSP 740T) lub trzech (DSP 760T) osi, bardzo szybka komunikacja bezprzewodowa (live), Pro-Comp - ciągła kompensacja (w czasie rzeczywistym), kompensacja z przetaczaniem, Level Reminder - ostrzeżenie o niewypoziomowaniu głowicy, mechanizm blokowania głowic, pamięć przerwanych pomiarów, lekka i wytrzymała konstrukcja.

4 KAMERY CMOS JEDNOSTKI CENTRALNE KAMERY Zdjęcie Symbol Opis System HS200 HS400 HE221 HE421 2 kamery CMOS Linear HawkEye 4 kamery CMOS Linear HawkEye 2 kamery CMOS Linear HawkEye Elite 4 kamery CMOS Linear HawkEye Elite WT JEDNOSTKI CENTRALNE Dane jednostki Symbol Opis Zdjęcie Wszystkie jednostki Wyposażenie Blokada pedału hamulca i blokada kierownicy Wbudowane głośniki Drzwiczki zamykane na klucz 130 Kompaktowa Standard Półka na drukarkę 360 WT Kompaktowa Ekonomiczna Półka na drukarkę z metalowymi drzwiczkami Opcja - Pilot i konsola zdalnego sterowania JEDNOSTKA PREFERONA 470 WT 470 Kompaktowa Premium Dodatkowa szuflada nad drzwiczkami Pilot i konsola zdalnego sterowania Szuflada na drukarkę z drzwiczkami z pleksi Szuflada w podstawie szafki 380 WT 380 Rozbudowana Standard Dodatkowe przegródki na pilota i konsolę zdalnego sterowania Boczne sekcje na pierścienie ochronne

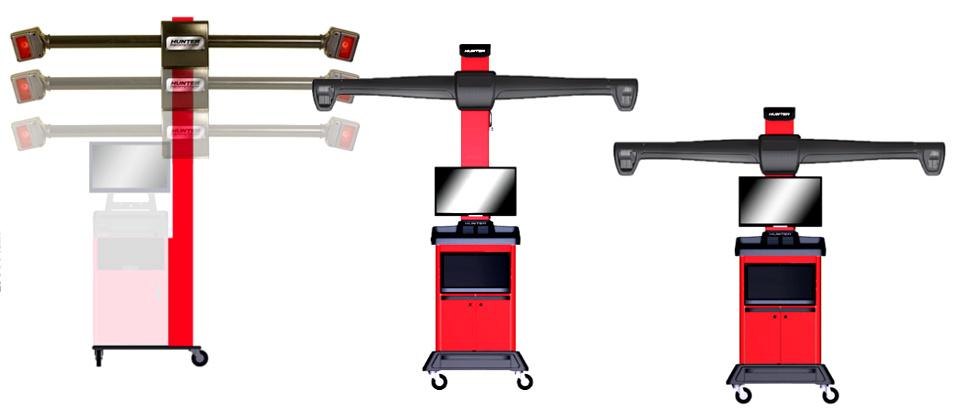

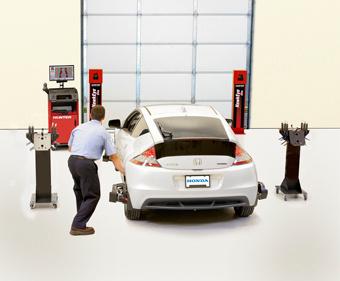

5 STELAŻE DO KAMER STELAŻE DO KAMER Belka z 2 lub 4 kamerami CMOS na słupie zakotwionym w posadzce stała wysokość kamer zmienna ręcznie regulowana elektromechanicznie FC ML LZ Belka z 2 lub 4 kamerami CMOS na bramce umożliwiająca przejazd pojazdów o wys. do 2,3 m na wieszaku na ścianie czołowej lub pod sufitem FM WM Belka z 2 lub 4 kamerami CMOS na słupie zintegrowanym z wózkiem jednostki sterującej Słupy z 2 lub 4 kamerami CMOS stojące po bokach stanowiska zapewniające jego przelotowość Urządzenie mobilne do pracy na kilku stanowiskach CM CS DT
