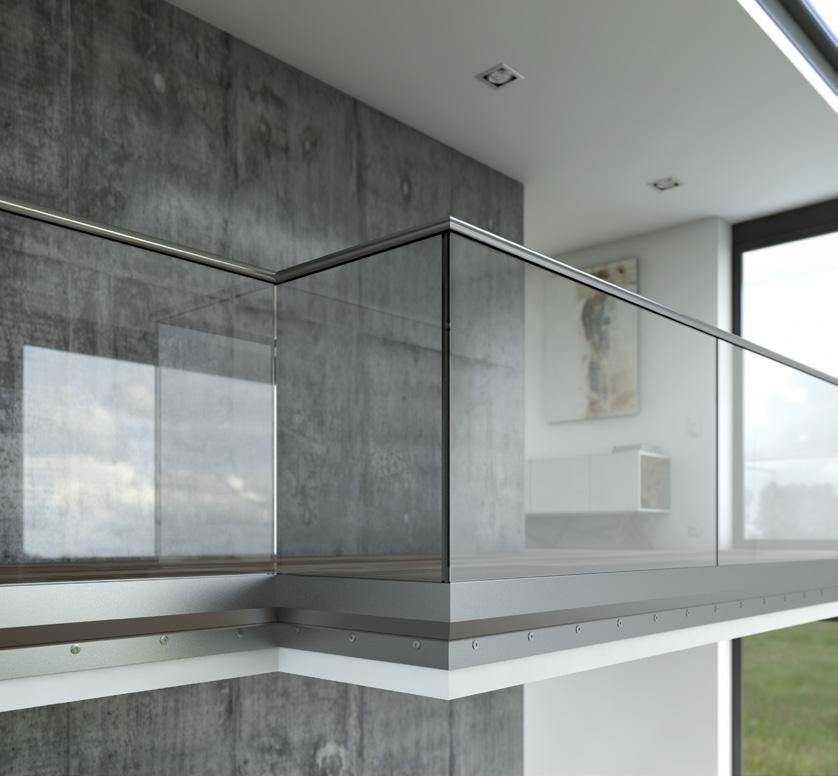

1 SYSTEMY BALUSTRAD CAŁOSZKLANYCH

2 SWOBODA DOBORU I ZASTOSOWANIA LICZNE WARIANTY WYKONANIA, MODELE, SPOSOBY MONTAŻU 2

3 PROFIL BAZOWY DO MONTAŻU OD GÓRY Profil bazowy 2.0, montaż od góry, dla obciążeń 1,0 kn Profil bazowy 2.0, montaż od góry, podniesiony, dla obciążeń 1,0 kn Set 1 Set 2 Profil bazowy 2.0, montaż od góry, forma T, dla obciążeń 1,0 kn Profil bazowy 2.0, montaż od góry, podniesiony, forma T, dla obciążeń 1,0 kn Set 3 Set 4 3

4 Profil bazowy 2.0, montaż od góry, forma F, dla obciążeń 1,0 kn Profil bazowy 2.0, montaż od góry, podniesiony, forma F, dla obciążeń 1,0 kn Set 5 Set 6 PROFIL BAZOWY DO MONTAŻU BOCZNEGO Profil bazowy 2.0, montaż boczny, dla obciążeń 1,0 kn Profil bazowy 2.0, montaż boczny, podniesiony, dla obciążeń 1,0 kn Set 7 Set 8 4

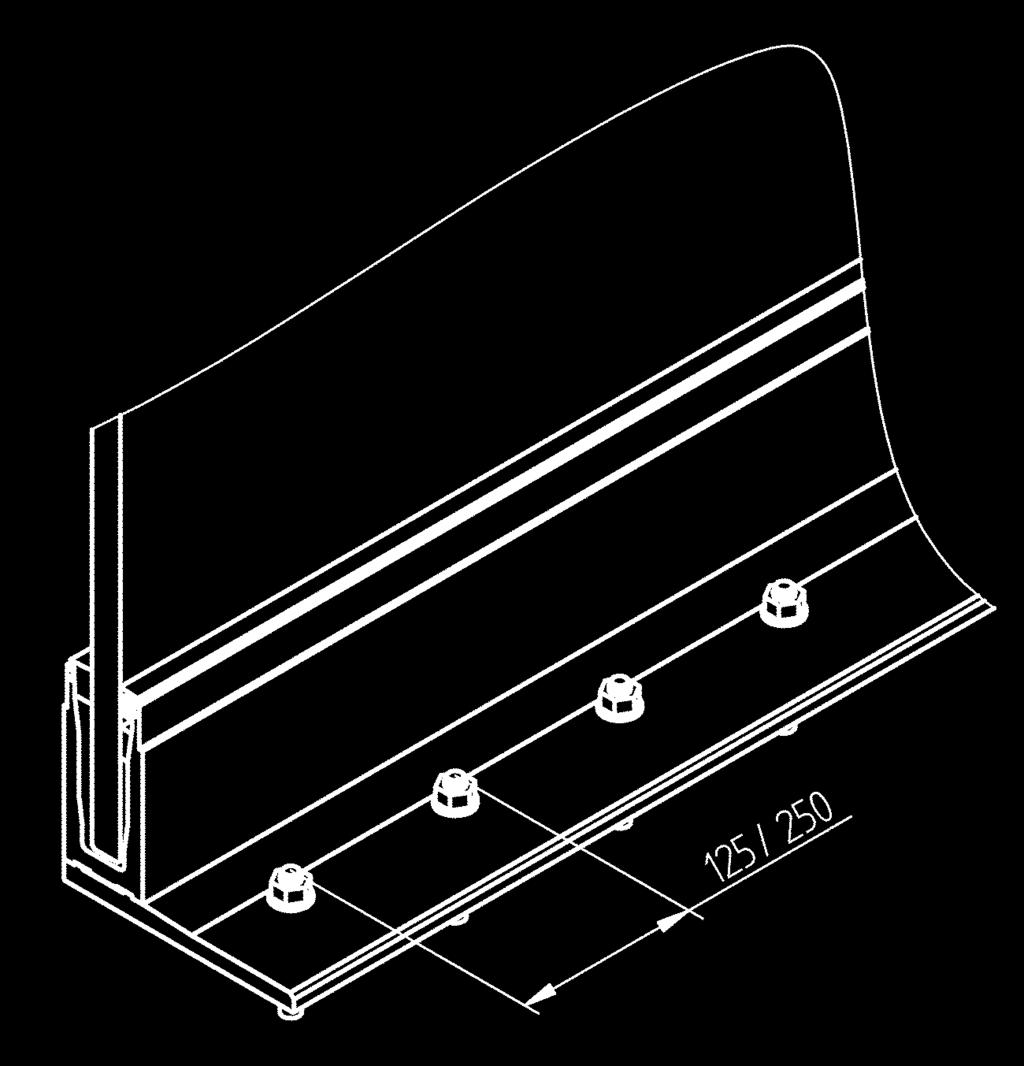

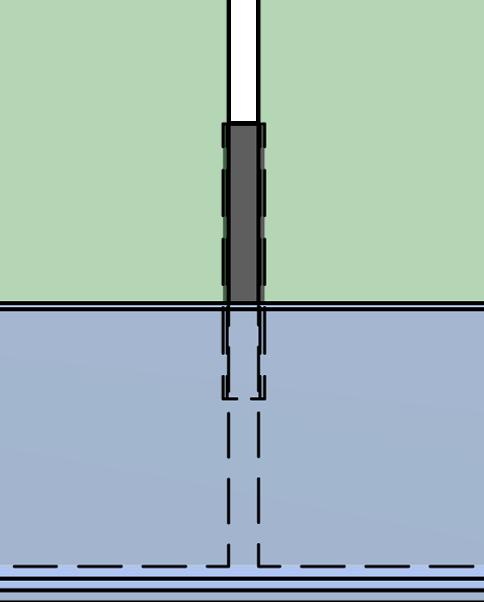

5 Sposób montażu na przykładzie profilu bazowego 2.0, montaż od góry, dla obciążeń 1,0 kn Przy montażu profilu bazowego z podkonstrukcją należy: - zamocować do podłoża podkonstrukcję zgodnie z badaniami statycznymi - zamocować profil bazowy śrubą M12x25 do podkonstrukcji, w odstępach 125 mm/250 mm zgodnie z badaniami statycznymi Przy montażu profilu bazowego należy: - zamocować do podłoża profil bazowy zgodnie z badaniami statycznymi Przy montażu akcesoriów należy: - przymocować pokrywę zewnętrzną; w razie potrzeby przy zabezpieczeniu profilu bazowego użyć taśmy klejącej, stosować wkręt M4x10 - zamontować podporę z tworzywa sztucznego 4szt./mb w odstępach 250 mm - przymocować uszczelkę kończącą po zewnętrznej stronie wpustu profilu bazowego - zamontować szkło - w razie potrzeby umieścić dystanse CN pomiędzy formatkami szklanymi 5

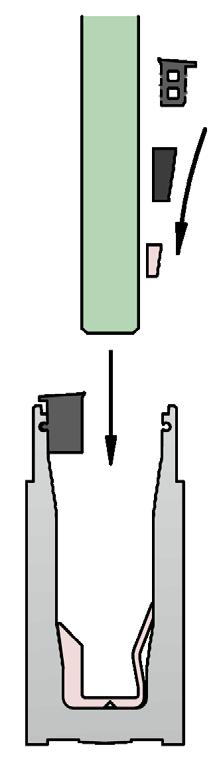

6 - zamontować między podporą kliny z tworzywa sztucznego 4szt./m po wewnętrznej stronie profilu bazowego - zamontować kliny - zamontować wewnętrzną pokrywę; w razie potrzeby przy zabezpieczeniu profilu bazowego użyć taśmy klejącej - zamontować uszczelkę kończącą po wewnętrznej stronie Przy montażu zaślepek należy: - przymocować zaślepki śrubą M4 w profilu bazowym 6

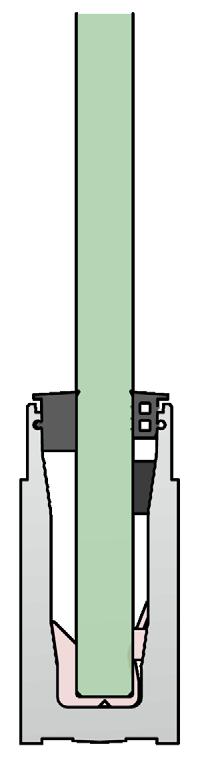

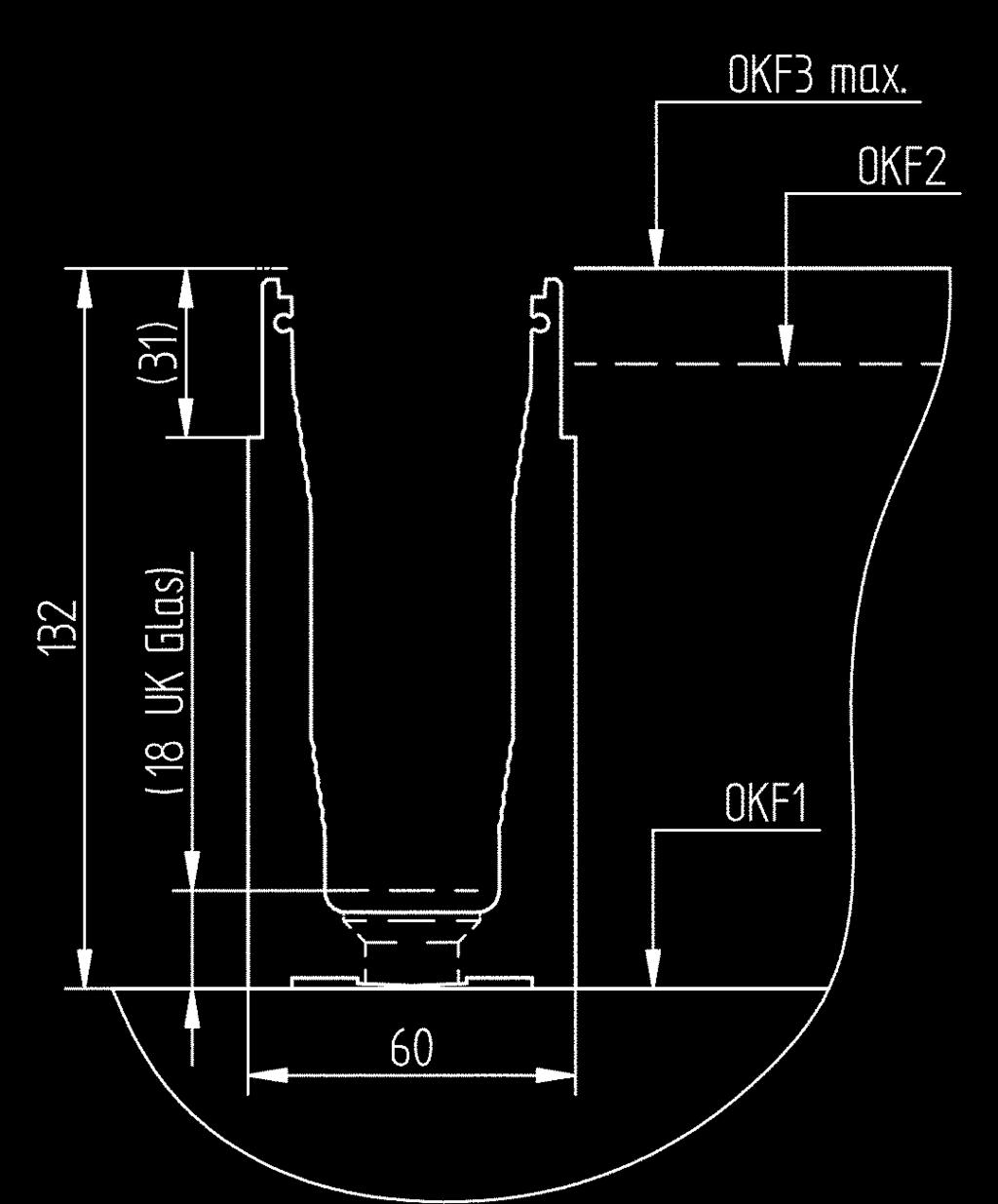

7 Set 1 Profil bazowy 2.0, montaż od góry, dla obciążeń 1,0 kn, w zestawie komplet uszczelek dopasowanych do grubości szkła Szkło bezpieczne AbP D Statik D Nr zestawu Grubość szkła CL ,76-17,52 mm CL E6 / EV1 16,76-17,52 mm CL ,76-21,52 mm CL E6 / EV1 20,76-21,52 mm CL ,76-25,52 mm CL E6 / EV1 24,76-25,52 mm Ballwurfsicherheit (18 UK Szkło) OKF = możliwa górna krawędź konstrukcji podłogi UK = krawędź dolna Odległości między kołkami według wymogów statycznych 7

8 Akcesoria Pokrywa 30 mm, CN CN CN Pokrywa 131 mm, CN CN CN Taśma klejąca, opcjonalnie dla dodatkowego montażu, patrz str 85 Zaślepka 60 x 131 mm, dla bazy, CN CN CN Zaślepka 63 x 131 mm, dla 1 maskownicy, CN CN CN Zaślepka 66 x 131 mm, dla 2 maskownic, CN CN CN *odchylenie w kolorze anodowania zgodne z normą DIN

9 Set 2 Profil bazowy 2.0, montaż od góry, podniesiony, dla obciążeń 1,0 kn, w zestawie komplet uszczelek dopasowanych do grubości szkła Szkło bezpieczne AbP D Statik D Nr zestawu Grubość szkła CL ,76-17,52 mm CL E6 / EV1 16,76-17,52 mm CL ,76-21,52 mm CL E6 / EV1 20,76-21,52 mm CL ,76-25,52 mm CL E6 / EV1 24,76-25,52 mm Ballwurfsicherheit Wkręt do mocowania profilu bazowego do podbudowy w zestawie (68 UK Szkło) OKF = możliwa górna krawędź konstrukcji podłogi UK = krawędź dolna Odległości między kołkami według wymogów statycznych 9

10 Akcesoria Pokrywa 30 mm, CN CN CN Pokrywa 181 mm, CN CN CN Taśma klejąca, opcjonalnie dla dodatkowego montażu, patrz str 85 Zaślepka 60 x 181 mm, dla bazy, CN CN CN Zaślepka 63 x 181 mm, dla 1 maskownicy, CN CN CN Zaślepka 66 x 181 mm, dla 2 maskownic, CN CN CN *odchylenie w kolorze anodowania zgodne z normą DIN

11 Set 3 Profil bazowy 2.0, montaż od góry, forma T, dla obciążeń 1,0 kn, w zestawie komplet uszczelek dopasowanych do grubości szkła Szkło bezpieczne AbP D Statik D Nr zestawu Grubość szkła CL ,76-17,52 mm CL E6 / EV1 16,76-17,52 mm CL ,76-21,52 mm CL E6 / EV1 20,76-21,52 mm CL ,76-25,52 mm CL E6 / EV1 24,76-25,52 mm Ballwurfsicherheit Wkręt do mocowania profilu bazowego do podbudowy w zestawie (32 UK Szkło) OKF = możliwa górna krawędź konstrukcji podłogi UK = krawędź dolna Odległości między kołkami według wymogów statycznych 11

12 Akcesoria Pokrywa 30 mm, CN CN CN Pokrywa 131 mm, CN CN CN Taśma klejąca, opcjonalnie dla dodatkowego montażu, patrz str 85 Zaślepka 60 x 131 mm, dla bazy, CN CN CN Zaślepka 63 x 131 mm, dla 1 maskownicy, CN CN CN Zaślepka 66 x 131 mm, dla 2 maskownic, CN CN CN *odchylenie w kolorze anodowania zgodne z normą DIN

13 Set 4 Profil bazowy 2.0, montaż od góry, forma T, podniesiony, dla obciążeń 1,0 kn, w zestawie komplet uszczelek dopasowanych do grubości szkła Szkło bezpieczne AbP D Statik D Nr zestawu Grubość szkła CL ,76-17,52 mm CL E6 / EV1 16,76-17,52 mm CL ,76-21,52 mm CL E6 / EV1 20,76-21,52 mm CL ,76-25,52 mm CL E6 / EV1 24,76-25,52 mm Ballwurfsicherheit Wkręt do mocowania profilu bazowego do podbudowy w zestawie (68 UK Szkło) (12 UK Szkło) OKF = możliwa górna krawędź konstrukcji podłogi UK = krawędź dolna Odległości między kołkami według wymogów statycznych 13

14 Akcesoria Pokrywa 30 mm, CN CN CN Pokrywa 145 mm, CN CN CN Taśma klejąca, opcjonalnie dla dodatkowego montażu, patrz str 85 Zaślepka 60 x 181 mm, bazowa, CN CN CN Zaślepka 63 x 181 mm, dla 1 maskownicy, CN CN CN Zaślepka 66 x 181 mm, dla 2 maskownic, CN CN CN *odchylenie w kolorze anodowania zgodne z normą DIN

15 Set 5 Profil bazowy 2.0, montaż od góry, forma F, dla obciążeń 1,0 kn, w zestawie komplet uszczelek dopasowanych do grubości szkła Szkło bezpieczne AbP D Statik D Nr zestawu Grubość szkła CL ,76-17,52 mm CL E6 / EV1 16,76-17,52 mm CL ,76-21,52 mm CL E6 / EV1 20,76-21,52 mm CL ,76-25,52 mm CL E6 / EV1 24,76-25,52 mm Ballwurfsicherheit Wkręt do mocowania profilu bazowego do podbudowy w zestawie (32 UK Szkło) AK = krawędź zewnętrzna OKF = możliwa górna krawędź konstrukcji podłogi UK = krawędź dolna Odległości między kołkami według wymogów statycznych 15

16 Akcesoria Pokrywa 30 mm, CN CN CN Pokrywa 145 mm, CN CN CN Taśma klejąca, opcjonalnie dla dodatkowego montażu, patrz str 85 Zaślepka 60 x 131 mm, dla bazy, CN CN CN Zaślepka 63 x 131 mm, dla 2 maskownic, CN CN CN Zaślepka 66 x 131 mm, dla 2 maskownic, CN CN CN *odchylenie w kolorze anodowania zgodne z normą DIN

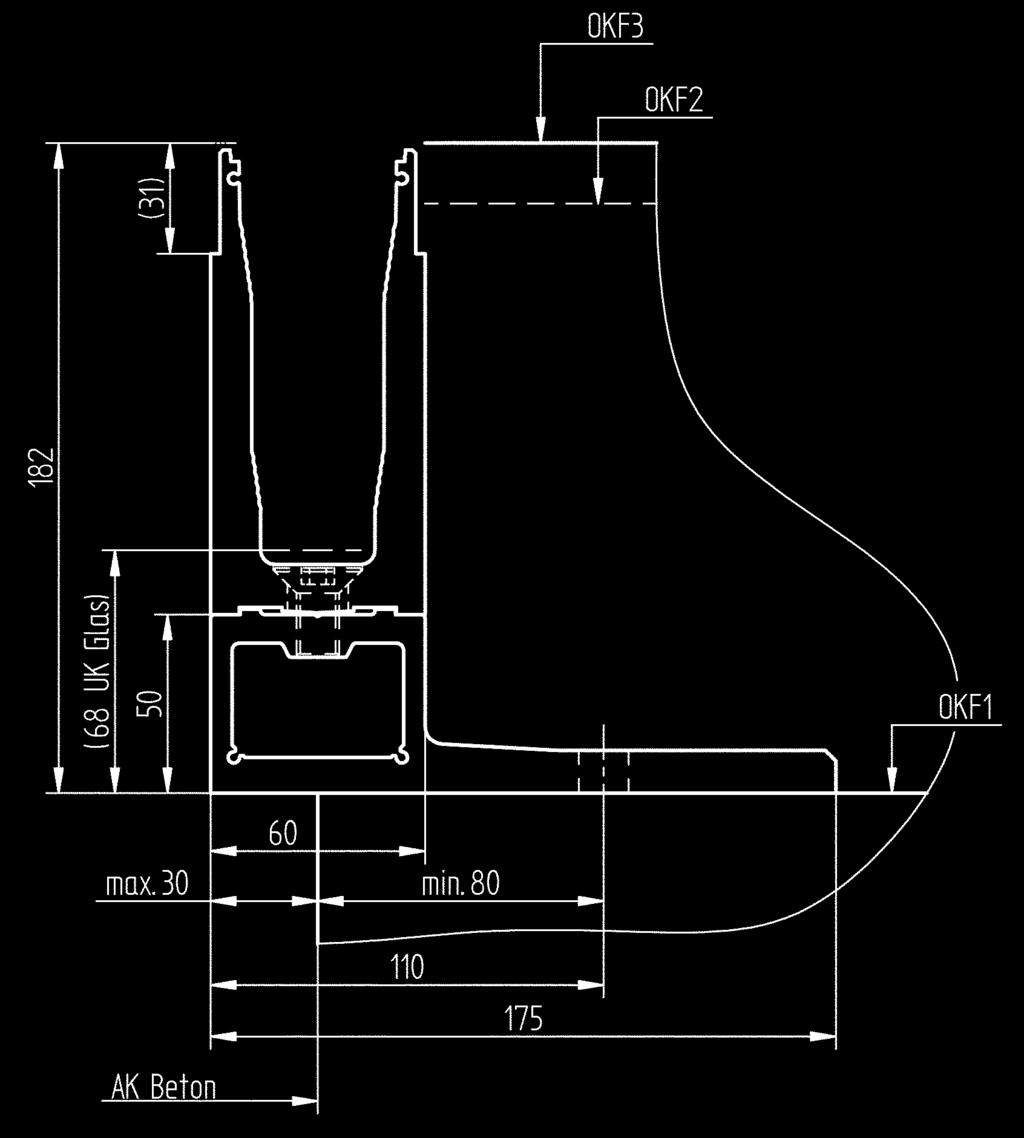

17 Set 6 Profil bazowy 2.0, montaż od góry, forma F, podniesiony, dla obciążeń 1,0 kn, w zestawie komplet uszczelek dopasowanych do grubości szkła Szkło bezpieczne AbP D Statik D Nr zestawu Grubość szkła CL ,76-17,52 mm CL E6 / EV1 16,76-17,52 mm CL ,76-21,52 mm CL E6 / EV1 20,76-21,52 mm CL ,76-25,52 mm CL E6 / EV1 24,76-25,52 mm Ballwurfsicherheit Wkręt do mocowania profilu bazowego do podbudowy w zestawie (68 UK Szkło) AK = krawędź zewnętrzna OKF = możliwa górna krawędź konstrukcji podłogi UK = krawędź dolna Odległości między kołkami według wymogów statycznych 17

18 Akcesoria Pokrywa 30 mm, CN CN CN Pokrywa 181 mm, CN CN CN Taśma klejąca, opcjonalnie dla dodatkowego montażu, patrz str 85 Zaślepka 60x 181 mm, dla bazy, CN CN CN Zaślepka 63 x 181 mm, dla 1 maskownicy, CN CN CN Zaślepka 66 x 181 mm, dla 2 maskownic, CN CN CN *odchylenie w kolorze anodowania zgodne z normą DIN

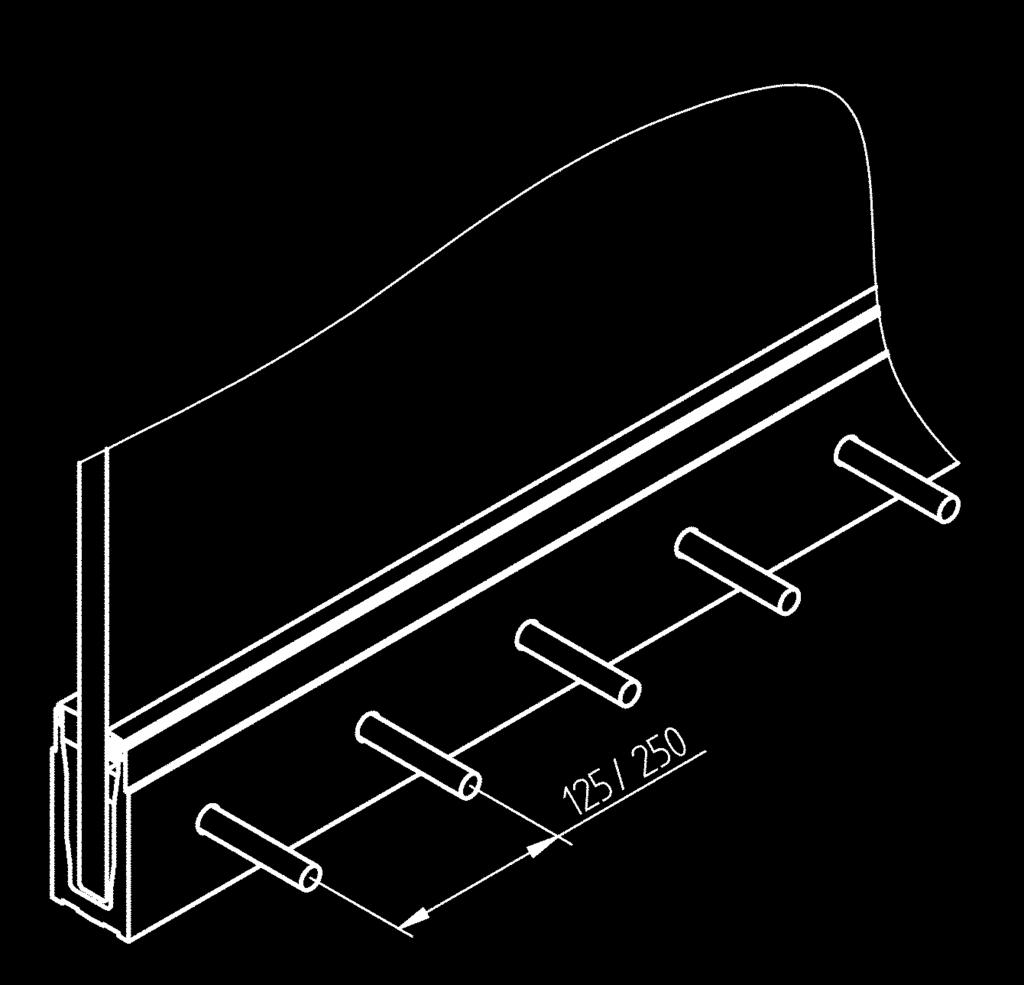

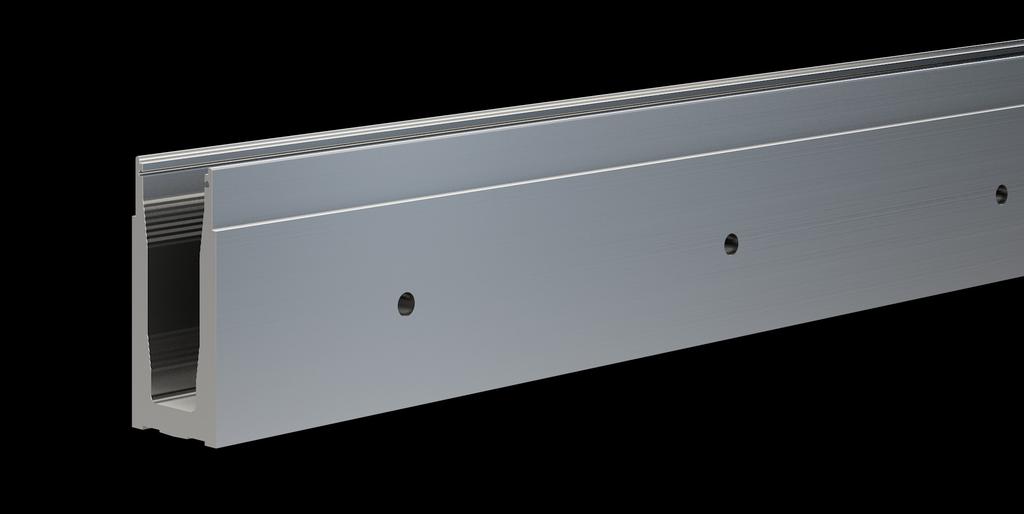

19 Set 7 Profil bazowy 2.0, montaż boczny, dla obciążenia 1,0 kn, w zestawie komplet uszczelek dopasowanych do grubości szkła Szkło bezpieczne AbP D Statik D Nr zestawu Grubość szkła CL ,76-17,52 mm CL E6 / EV1 16,76-17,52 mm CL ,76-21,52 mm CL E6 / EV1 20,76-21,52 mm CL ,76-25,52 mm CL E6 / EV1 24,76-25,52 mm Ballwurfsicherheit (114 UK Szkło) OKF = możliwa górna krawędź konstrukcji podłogi UK = krawędź dolna Odległości między kołkami według wymogów statycznych 19

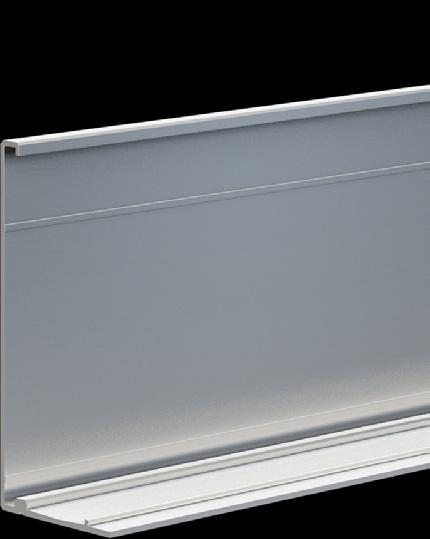

20 Akcesoria Pokrywa 30 mm, CN CN CN Pokrywa 140 mm, CN CN CN W zestawie z wkrętami do mocowania pokrywy Zaślepka 63,5 x 140 mm, CN CN CN *odchylenie w kolorze anodowania zgodne z normą DIN

21 Set 8 Profil bazowy 2.0, montaż boczny, podniesiony, dla obciążeń 1,0 kn, w zestawie komplet uszczelek dopasowanych do grubości szkła Szkło bezpieczne AbP D Statik D Nr zestawu Grubość szkła CL ,76-17,52 mm CL E6 / EV1 16,76-17,52 mm CL ,76-21,52 mm CL E6 / EV1 20,76-21,52 mm CL ,76-25,52 mm CL E6 / EV1 24,76-25,52 mm Ballwurfsicherheit Wkręt do mocowania profilu bazowego do podbudowy w zestawie (114 UK Szkło) OKF = możliwa górna krawędź konstrukcji podłogi UK = krawędź dolna Odległości między kołkami według wymogów statycznych 21

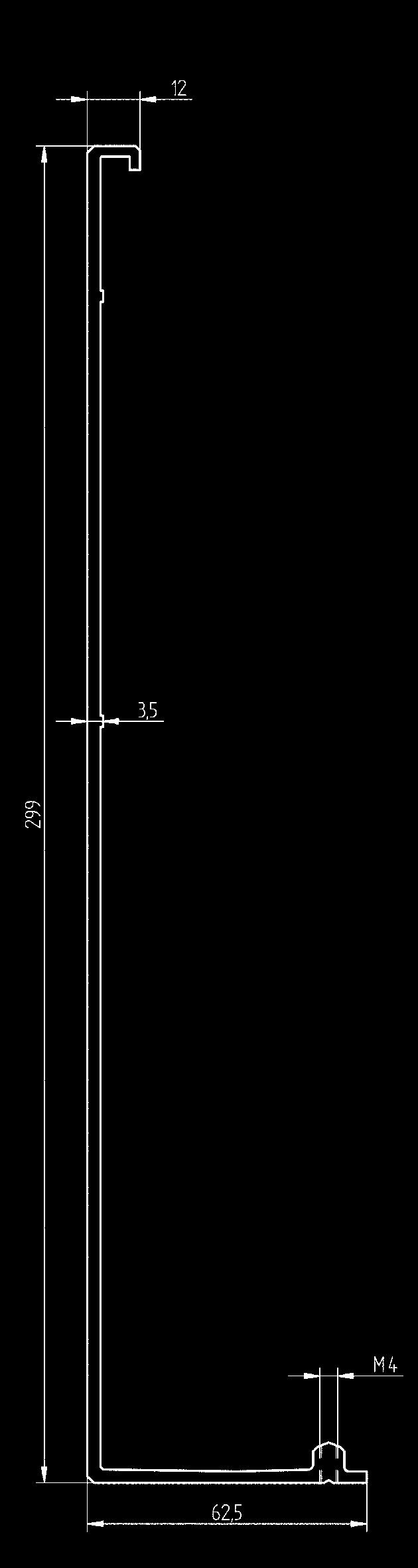

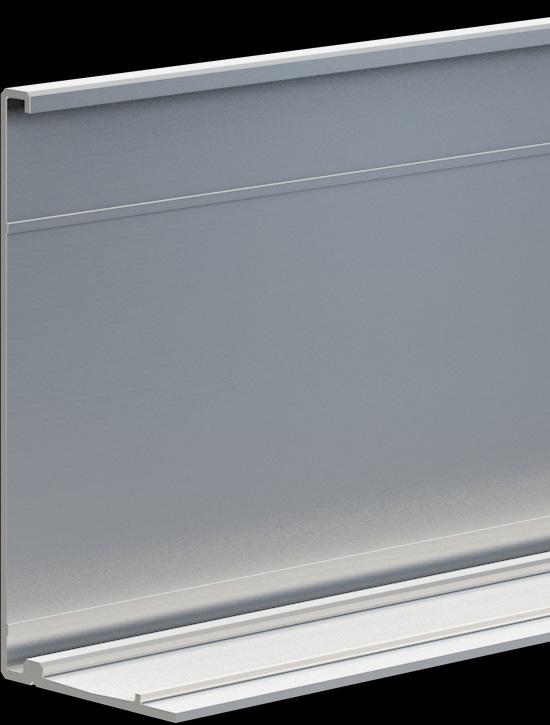

22 Akcesoria Pokrywa 30 mm, CN CN CN Pokrywa 300 mm, CN CN CN W zestawie z wkrętami do mocowania pokrywy 300 Zaślepka 64 x 300 mm, montaż boczny, CN CN CN *odchylenie w kolorze anodowania zgodne z normą DIN

23 Ustawienie wysokości szkła H 1 = wysokość szkła odstęp między środkową osią profilu a środkową osią szkła H 2 = odległość między górną krawędzią pochwytu a gotową posadzką Wariant A Nr setu Wymiar A Systemowe balustrady szklane 2.0 Set 1 18 mm Systemowe balustrady szklane 2.0 Set 3 / 5 32 mm Systemowe balustrady szklane 2.0 Set 2 / 4 / 6 68 mm Wariant C Nr setu Wymiar C Pochwyty Set 1 (Ø 42,4) 19 mm Pochwyty Set 3 (Ø 48,3) 19 mm Pochwyty Set 5 (40x40) 22 mm Pochwyty Set 7 (profil U) 9 mm Pochwyty Set 9 (60x40) 22 mm Pochwyty Set 10 (owalny) 16 mm Pochwyty Set 11 (drewno) 27 mm H1 = H2 + F - A - C H 1 = wysokość szkła odstęp między środkową osią profilu a środkową osią szkła B = odległość między górną krawędzią profila a gotową posadzką H 2 = odległość między górną krawędzią pochwytu a gotową posadzką Wariant A Nr setu Systemowe balustrady szklane 2.0 Set 1 / 2 / 3 / 4/ 5 / 6 Wariant C Wymiar A 114 mm Nr setu Wymiar C Pochwyty Set 1 (Ø 42,4) 19 mm Pochwyty Set 3 (Ø 48,3) 19 mm Pochwyty Set 5 (40x40) 22 mm Pochwyty Set 7 (profil U) 9 mm Pochwyty Set 9 (60x40) 22 mm Pochwyty Set 10 (owalny) 16 mm Pochwyty Set 11 (drewno) 27 mm H1 = H2 + A - B - C 23

24 Przecinanie i cięcie pod skosem Długość produkcyjna wszystkich profili to 6000 mm. Wariant A Wariant B Wariant C Wariant D 24

25 CROSILUX OPIS SYSTEMU Opis systemu CROSILUX to system balustrad wykonanych w całości ze szkła, naprężanych przy punkcie podparcia. Stosowany jest w celu wykonania przeszkleń chroniących przed upadkiem. Posiada świadectwo statyki typu oraz niemieckie ogólne świadectwo badań nadzoru budowlanego (niem. Allgemeines bauaufsichtliches Prüfzeugnis, AbP), które odpowiada wymaganiom wobec przeszkleń kategorii A i B zgodnie z niemieckimi przepisami technicznymi dla przeszkleń chroniących przed upadkiem (niem. Technische Regeln für absturzsichernde Verglasungen, TRAV). Tafle barierki wykonywane są bez otworów, pozwalając w ten sposób na montaż tuż przy podłożu. Ten pozbawiony podpór system zapewnia najwyższą przejrzystość. System CROSILUX jest wygodny w montażu i modułowy. Może być dostarczony w wersji prostej lub wygiętej - wklęsłej lub wypukłej. Składa się z jednej warstwy szkła, lub kilku ułożonych obok siebie, które są utrzymywane w naprężeniu w profilu podłogowym za pomocą profili z tworzywa sztucznego. Profil podłogowy może być mocowany do korpusu budowli na kilka sposobów. System przewiduje zarówno możliwość montażu czołowego, jak i mocowanie do płyty podłogowej o różnych wysokościach. Elementy mocowane są albo bezpośrednio do betonu, za pomocą elementów mocujących przewidzianych w świadectwie statyki typu, lub też za pomocą stalowej lub aluminiowej struktury wsporczej. Górna krawędź obejmuje łączenie tafli szklanych za pomocą poręczy ze stali nierdzewnej ze zintegrowanym profilem uszczelniającym. Poręcz umożliwia, w przypadku uszkodzenia elementu bariery, przeniesienie obciążeń pionowych na sąsiadujące elementy zgodnie z niemieckimi przepisami technicznymi dla przeszkleń chroniących przed upadkiem. Wykonanie z osłoną krawędzi, z końcowym łączeniem poręczy lub bez niego, możliwe jest na zapytanie. W celu poświadczenia nośności pod obciążeniem statycznym (obciążenie powodowane przez wiatr, obciążenie pionowe) oraz dynamicznym (uderzenie), przedkłada się świadectwo statyki typu oraz świadectwo badań. Poświadczenie statyki obejmuje wszystkie elementy konstrukcyjne takie, jak szkło, profile podbudowy oraz dyble (tj. wprowadzanie obciążenia do korpusu struktury). Firma Croso International GmbH, prezentując niniejszą balustradę, oferuje indywidualne rozwiązanie systemowe, które może być w pełni dostosowane do wymagań klienta, odznaczające się bezproblemowym i ekonomicznie korzystnym montażem. System CROSILUX firmy Croso International GmbH posiada wszystkie poświadczenia statyczne oraz dynamiczne, a także certyfikat odporności na uderzenia. W ofercie znajdują się jedynie standaryzowane wersje konstrukcyjne. Jeśli dowolna wersja konstrukcyjna odbiegałaby od istniejącego niemieckiego ogólnego świadectwa badań nadzoru budowlanego, wtedy należy złożyć wniosek o zgodę dla przypadku szczególnego lub złożyć wniosek o świadectwo badań nadzoru budowlanego dostosowane do danego projektu budowlanego. Jeśli konstrukcja odbiegałaby od zakresu zastosowana lub świadectwa statyki typu, wtedy należy ewentualnie sporządzić indywidualne świadectwo statyki typu. Dane o systemie pochodzą od: System CROSILUX firmy Croso International GmbH Sophienhammer Rönkhauser Strasse Arnsberg-Müschede Niemcy Tel Faks

26 CROSILUX OPIS SYSTEMU Przeszklenie System CROSILUX został zaprojektowany specjalnie z myślą o szkleniu balustrad chroniących przed upadkiem. Zależnie od przypadku zastosowania, stosuje się szyby bezpieczne wielowarstwowe z półhartowanego szkła zgodnie z niemieckim ogólnym dopuszczeniem budowlanym (niem. Allgemeine bauaufsichtliche Zulassung), lub też szyby bezpieczne wielowarstwowe z hartowanego szkła bezpiecznego zgodnie z listą przepisów budowlanych. Szyby bezpieczne wielowarstwowe powinny być wykonane z użyciem folii poliwinylobutyralowej o grubości co najmniej 0,76 mm. Wiercenie otworów w szkle nie jest konieczne. Wysokość szklenia można dobrać pomiędzy 800 mm a 1200 mm. Minimalna szerokość tafli bariery wynosi 300 mm. Zależnie od doboru systemu należy wziąć pod uwagę warunki konstrukcyjne. Tafle szkła są standardowo prostokątne. Możliwe jest również wykonanie w kształcie równoległoboku dla schodów. Istnieje możliwość wykonania następujących wersji szklenia: szyby bezpieczne wielowarstwowe z półhartowanego szkła szyby bezpieczne wielowarstwowe z hartowanego szkła bezpiecznego 2 x 8 mm, 2 x 10 mm oraz 2 x 12 mm 2 x 8 mm, 2 x 10 mm oraz 2 x 12 mm Dla systemu balustrad CROSILUX CURVE LINE istnieje możliwość wykonania elementów wygiętych o promieniu od 1600 mm do mm. Elementy systemu CROSILUX CURVE LINE montowane są przy użyciu szkła bezpiecznego wielowarstwowego Fini Curve firmy Finiglas GmbH, zgodnie z niemieckim ogólnym dopuszczeniem budowlanym. Istnieje możliwość wykonania promieni od 1600 mm do mm. Z uwagi na to, że płyty szklane nie są ani zalewane, ani klejone u podstawy, wymiana uszkodzonych płyt jest łatwa i szybka, zarówno w przypadku tafli szklanych jak i giętych typu CURVE LINE. Podbudowa / połączenie z korpusem budowli System CROSILUX zapewnia najróżniejsze możliwości połączenia z konstrukcją budowli, dzięki którym można uzyskać czołowe lub nałożone od góry mocowanie do budowli. W zakresie oferty systemu CROSILUX ujęte są także blaszki pokrywające oraz diodowe wyposażenie oświetleniowe. Profile podłogowe systemu CROSILUX 1.0 dostępne są w dwóch wariantach - dla przestrzeni prywatnych (0,5 kn/m) oraz dla przestrzeni publicznych (1,0 kn/m) - zarówno w wersji montowanej od góry i od boku. Łączenie z korpusem budowli wykonuje się poprzez bezpośrednie zamocowanie za pomocą dybli lub śrub z podłożem. Jako podłoże należy przewidzieć nośne elementy podłogowe z betonu lub stali. Profile aluminiowe serii CROSILUX 1.0 oferowane są w dwóch wersjach wykończenia powierzchni zewnętrznej, surowe/gładkie lub anodowane w celu uzyskania efektu stali szlachetnej. Całość oferty systemu zawiera także odpowiednie profile pokrywające dla montażu od boku. System CROSILUX 2.0 został opracowany specjalnie w celu zapewnienia przenoszenia podwyższonych obciążeń pionowych - dla wielkich lub znacznych skupisk ludzkich - i także oferuje on możliwość montażu od góry i od boku. Dzięki różnorodnym profilom podbudowy, dodatkowo można wykonać połączenia innymi metodami do konstrukcji budynku. Dzięki temu, system CROSILUX 2.0, obok podwyższonej zdolności przenoszenia obciążenia, zapewnia także bardziej elastyczne możliwości mocowania. Profile podłogowe systemu CROSILUX 2.0 dostępne są w dwóch wersjach wykończenia powierzchni zewnętrznej, surowe/gładkie lub anodowane o powierzchni trawionej i wykonaniu gładkim. Dla tego systemu dostępne są także różne profile pokrywające dla montażu od góry i od boku. System CROSILUX może być stosowany elastycznie do wykonania balustrad przy schodach, balkonach, podestach, przedłużeniach dachów oraz dachach. Połączenie z konstrukcją budynku wykonuje się na podstawie wprowadzonych przepisów technicznych. 26

27 CROSILUX OPIS SYSTEMU Poręcz odprowadzająca obciążenia / ochrona krawędzi System w pełni przeszklonych balustrad CROSILUX można stosować z poręczą odprowadzającą obciążenie lub bez niej, dzięki czemu uzyskuje się dużą dowolność opcji konstrukcyjnych. Poręcz odprowadzająca obciążenia może być wykonana przy pomocy profili ze stali nierdzewnej o przekroju okrągłym, owalnym lub kwadratowym. Powierzchnie profili poręczy mogą być wykonane jako szlifowane lub polerowane na wysoki połysk. Alternatywnie dostępne są poręcze z profilami nakładanymi z buku, dębu lub jesionu, w których zintegrowany jest profil osłaniający krawędź ze stali nierdzewnej. Dalszym wariantem oferowanym przez system w pełni przeszklonych balustrad CROSILUX jest możliwość wyposażenia tafli szklanych bez profilu odprowadzającego obciążenia samym profilem osłaniającym krawędź. Profil osłaniający krawędź, zgodnie z niemieckim ogólnym świadectwem badań nadzoru budowlanego, powinien być umieszczony na górnej krawędzi tafli szkła. O ile to konieczne, można pokryć także pionowe krawędzie tafli profilami osłaniającymi krawędzie, jeśli nie są one chronione poprzez metodę wykonania. Profil osłaniający krawędź oferowany jest w wykonaniu ze stali szlachetnej ze szlifowaną powierzchnią. Poręcz lub profil osłaniający krawędź może być, zgodnie z niemieckim ogólnym świadectwem badań nadzoru budowlanego, połączony ściśle z konstrukcją budynku, może też zostać wykonany bez połączenia z konstrukcją. Warianty dostosowane do potrzeb klienta dostępne są po uzgodnieniu z firmą Croso International GmbH. Profile pokrywające Dla wariantów profili podłogowych systemu CROSILUX 1.0 wykonywanych poziomo, dostępne są profile pokrywające w trzech różnych wersjach. Jeden z wariantów obejmuje możliwość zamontowania oświetlenia diodowego pod przejrzystą, półmatową lub matową osłoną z tworzywa sztucznego. Aluminiowe profile pokrywające oferowane są z powierzchnią wykończoną surowo/gładką lub z powierzchnią anodowaną z efektem stali nierdzewnej. System profili podłogowych CROSILUX 2.0 obejmuje profile pokrywające z dla wszystkich montowanych od góry i od boku kombinacji profili podłogowych i profili podbudowy. Są one dostępne w trzech różnych wersjach: surowe/gładkie, anodowane o powierzchni trawionej i wykonaniu gładkim, oraz anodowane z efektem stali nierdzewnej. Osłony końcowe Dla wszystkich wariantów systemów CROSILUX 1.0 oraz 2.0 dostępne są osłony końcowe. Dostępne są one w systemie CROSILUX 1.0 w wykończeniu m/gładkim oraz anodowane z efektem stali nierdzewnej, a dla systemu CROSILUX 2.0 jako surowe/gładkie, anodowane o powierzchni trawionej i wykonaniu gładkim, oraz anodowane z efektem stali nierdzewnej. Systemy oświetlenia diodowego Systemy oświetlenia diodowego zintegrowane z poręczami stosowane są w wykończeniach wnętrz, do uzyskania określonych efektów przestrzeni, a w szczególności w branży reklamowej. Oświetlenie diodowe dobrać można tak, by uzyskać różne warianty kolorystyczne. Dzięki zastosowaniu specjalnych rodzajów szkła o różnych współczynnikach załamania światła, oraz dzięki możliwości doboru różnych odcieni barw, uzyskać można prawie dowolny efekt. Dodatkowo, system profili podłogowych CROSILUX 1.0 obejmuje możliwość integracji oświetlenia diodowego wewnątrz profilu pokrywającego z przejrzystą, półmatową lub matową pokrywą z tworzywa sztucznego. 27

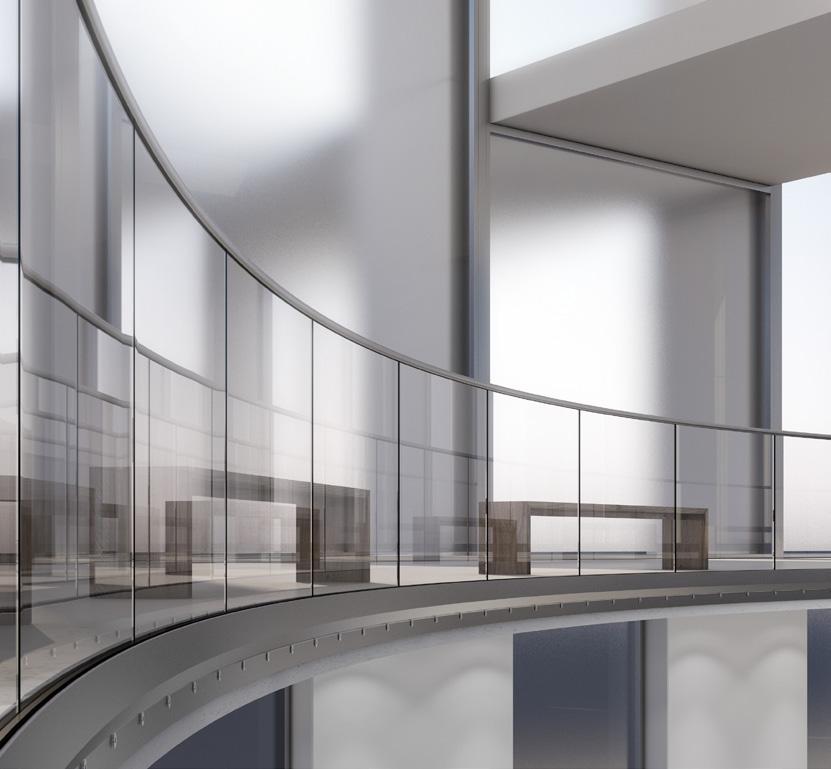

28 CROSILUX OPIS SYSTEMU Seria CURVE LINE Firma Croso International GmbH oferuje serię CURVE LINE, kolejną interesującą możliwość zastosowania barierek przeszklonych. Gięte barierki można stosować ze świadectwem badań nadzoru budowlanego oraz badanie statyku typu bez potrzeby uzyskiwania dalszych zezwoleń. Istnieje możliwość wykonania elementów o promieniach od R = 1600 mm do R = mm. System CROSILUX CURVE LINE wykonuje się przy użyciu profili podłogowych systemu CROSILUX; pokrywa on zastosowania dla obciążeń do 1,0 kn. Elementy mocujące System CROSILUX 2.0 zapewnia możliwość wyrównania za pomocą profili podłoża wysokich elementów mocowanych na podłożu lub elementów mocowania przy suficie. Mocowanie profili podłogowych do profili podłoża odbywa się zgodnie z danymi z badania statyki typu. System przeszklonych barierek CROSILUX mocuje się do dostatecznie nośnej podbudowy ze stali lub betonu. Wszystkie elementy mocujące oraz zasady ich stosowania znajdują się w odpowiednim badaniu statyki typu. Dzięki odpowiedniemu poświadczeniu, przy przestrzeganiu postanowień badania statyki typu oraz świadectw badań nadzoru budowlanego, można stosować alternatywne, dopuszczone systemy. Świadectwa badań nadzoru budowlanego, świadectwa statyki Dla wszystkich wariantów systemów profili podłogowych oferujemy na naszej stronie Internetowej następujące świadectwa: - niemieckie ogólne świadectwo badań nadzoru budowlanego - badanie statyki typu - poświadczenie odporności na uderzenie. Zabudowa szklana / wymiarowanie szkła W celu wyliczenia poprawnych, dopuszczalnych wymiarów zabudowy szklanej, koniecznie należy przestrzegać postanowień badania statyki typu oraz postanowień ogólnego świadectwa badań nadzoru budowlanego. Otwory odprowadzania wody Na każdy metr profilu podłogowego, zgodnie z badaniem statyki typu, można wywiercić cztery otwory do odprowadzania wody o średnicy 5 mm. Znak CE Wszystkie profile podłogowe, elementy mocujące oraz elementy liniowe i wyposażenie dodatkowe oświetlenia diodowego systemu CROSILUX dostarczane są zgodnie z wymaganiami odpowiednich dyrektyw dot. oznaczenia symbolem CE. 28
