1 Systemy odwodnień i urządzeń ACO Systemy odwodnień i urządzeń ACO oferta magazynowa dla Partnerów

2 PLATFORMA ARCHITEKTA ODWODNIENIA PROFESJONALNE BAZA RYSUNKÓW TECHNICZNYCH ACO Drain Multiline V 100 S ACO Drain Multiline V 150 S ACO Drain Civicline CL 100 ACO Drain Civicline CL 150 Szerokość w świetle: 100 mm Szerokość w świetle: 150 mm Szerokość w świetle: 100 mm Szerokość w świetle: 150 mm Wysokość: 150 mm Wysokość: 210 mm Wysokość: 150 mm Wysokość: 210 mm Max kl. obciąż: E 600 Max kl. obciąż: E 600 Max kl. obciąż: C 250 Max kl. obciąż: C 250 Krawędź: Ocynkowana Krawędź: Ocynkowana Krawędź: Ocynkowana Krawędź: Ocynkowana owe zastosowanie Oparkingi O zewnętrzne, OOdrogi dla rowerów i chodniki, OO hotele, OO centra handlowe, Oobszary O przydomowe owe zastosowanie OOobiekty biurowe OObudownictwo mieszkaniowe OOkolejnictwo O O parkingi dla samochodów osobowych OOcentra handlowe OOobiekty użyteczności publicznej str. 7 str. 8 str. 9 str. 10 ACO Drain Monoblock PD 100 ACO Drain Monoblock PD 150 ACO Gala G100 ACO Drain Deckline P 100 Szerokość w świetle: 100 mm Szerokość w świetle: 150 mm Szerokość w świetle: 100 mm Szerokość w świetle: 100 mm Wysokość: 230 mm Wysokość: 270 mm Wysokość: 150 mm Wysokość: 6 cm Max kl. obciąż: D 400 Max kl. obciąż: D 400 Max kl. obciąż: D 400 Max kl. obciąż: C 250 Krawędź: Kanał monolityczny Krawędź: Kanał monolityczny Krawędź: Polimerbetonowa Krawędź: Polimerbetonowa owe zastosowanie Oparkingi O zewnętrzne, OOdrogi dla rowerów i chodniki, OO hotele, OO centra handlowe, Oobszary O przydomowe owe zastosowanie OO obszary przydomowe, OO drogi dla rowerów i chodniki, OOmiejsca ruchu pieszego, owe zastosowanie OOparkingi wielopoziomowe OOparkingi podziemne OOparkingi na dachach str. 11 str. 12 str. 13 str. 14 2

3 PLATFORMA ARCHITEKTA SEPARATORY SUBSTANCJI ROPOPOCHODNYCH BAZA RYSUNKÓW TECHNICZNYCH Coalisator P Oleopator-P-FST wolnostojący do zabudowy do zabudowy Przepływ nominalny: 1,5 l/s Przepływ nominalny: 1,5 l/s Przepływ nominalny: 6,0 l/s Przepływ nominalny: 3,0 l/s Przepływ nominalny: 6,0 l/s Przepływ nominalny: 3,0 l/s Pojemność osadnika: 150 l Pojemność osadnika: 150 l Pojemność osadnika: 660 l Pojemność osadnika: 450 l Pojemność osadnika: 660 l Pojemność osadnika: 450 l Kasa obciążenia: wolnostojący Kasa obciążenia: B 125 Kasa obciążenia: B 125 Kasa obciążenia: B 125 Kasa obciążenia: A 15 Kasa obciążenia: A 15 owe zastosowanie OO garaże wielostanowiskowe OOwarsztaty samochodowe owe zastosowanie OOparkingi zewnętrzne str. 15 str. 16 3

4 PLATFORMA ARCHITEKTA SYSTEMY ODWODNIEŃ DLA DOMU I OGRODU BAZA RYSUNKÓW TECHNICZNYCH SELF Euroline SELF Euromini HEXALINE Wysokość budowlana: 97 mm Szerokość w świetle: 100 mm Klasa obciązenia: A15 Maksymalne obciążenie: ruch pieszy / przejazd samoch. osob. Materiał korytka: polimerbeton Wysokość budowlana: 60 mm Szerokość w świetle: 100 mm Klasa obciązenia: A15 Maksymalne obciążenie: ruch pieszy / przejazd samoch. osob. Materiał korytka: polimerbeton Wysokość budowlana: 81 mm Szerokość w świetle: 100 mm Klasa obciązenia: A15 Maksymalne obciążenie: ruch pieszy / przejazd samoch. osob. Materiał korytka: polipropylen owe zastosowanie OOW budownictwie jednorodzinnym str. 17 str. 18 str. 19 HEXALINE Szczelinowy Wysokość budowlana: 138 mm Szerokość w świetle: 100 mm Klasa obciązenia: A15 Maksymalne obciążenie: ruch pieszy / przejazd samoch. osob. Materiał korytka: polipropylen SELF Platform Wysokość budowlana: 81/87 mm Szerokość w świetle: 100 mm Klasa obciązenia: A15 Maksymalne obciążenie: ruch pieszy / przejazd samoch. osob. Materiał korytka: polimerbeton/polipropylen owe zastosowanie OOW budownictwie jednorodzinnym str. 20 str

5 PLATFORMA ARCHITEKTA SYSTEMY ODWODNIEŃ DLA DOMU I OGRODU BAZA RYSUNKÓW TECHNICZNYCH Wpusty podwórzowe SELF Wysokość budowlana: 350 mm Szerokość budowlana: 260 mm Klasa obciążenia: A15 Maksymalne obciążenie: ruch pieszy Materiał wpustu: polimerbeton Wpusty podwórzowe SELF Light Wysokość budowlana: 580 mm Szerokość budowlana: 256 mm - Maksymalne obciążenie: ruch pieszy Materiał wpustu: polipropylen Wpusty podwórzowe GALA Wysokość budowlana: 440 mm Szerokość budowlana: 30 mm Klasa obciązenia: B 125 Maksymalne obciążenie: ruch pieszy / przejazd samochodów osob. Materiał wpustu: polimerbeton str. 23 owe zastosowanie OOW budownictwie jednorodzinnym str. 23 str. 23 Wycieraczki VARIO Wysokość budowlana: 80 mm Szerokość budowlana: mm - Maksymalne obciążenie: ruch pieszy Materiał korytka: polimerbeton Kratka trawnikowa Wysokość budowlana: 38 mm Szerokość budowlana: 586 mm - Maksymalne obciążenie: ruch pieszy / przejazd samochodów osob. Materiał: HDPE Odpływy liniowe ACO ShowerDrain C Wysokość budowlana: 65 mm Szerokość rusztu: 70 mm Klasa obciążenia: K3 Przepływ nominalny: 0,8 l/s (48 l/min) Materiał korytka: stal nierdzewna (AISI 304) Materiał rusztu: stal nierdzewna (AISI 304) str. 24 owe zastosowanie OOW budownictwie jednorodzinnym str. 25 str. 26 5

6 PLATFORMA ARCHITEKTA WPUSTY ZE STALI NIERDZEWNEJ BAZA RYSUNKÓW TECHNICZNYCH ACO Wpust higeniczny 157 Kierunek odpływu: Pionowy Kierunek odpływu: Poziomy Kierunek odpływu: Pionowy Kierunek odpływu: Poziomy Średnica korpusu: 157 mm Średnica korpusu: 157 mm Średnica korpusu: 157 mm Średnica korpusu: 157 mm Zwieńczenie: 200x200 mm Zwieńczenie: 200x200 mm Zwieńczenie: 200x200 mm Zwieńczenie: 200x200 mm Maks. klasa obciąż. M125 Maks. klasa obciąż. M125 Maks. klasa obciąż. L115 Maks. klasa obciąż. L115 Średnica odpływu: 110 Średnica odpływu: 110 Średnica odpływu: 110 Średnica odpływu: 110 owe zastosowanie OOkuchnie profesjonalne: w hotelach, restauracjach, szkołach etc. OOzakłady przetwórstwa żywności str. 27 str. 27 str. 27 str. 27 ACO Wpust sanitarny EG 150 ACO Rewizja Kierunek odpływu: Pionowy Kierunek odpływu: Pionowy Kierunek odpływu: Poziomy Kierunek odpływu: Pionowy Średnica korpusu: 150 mm Średnica korpusu: 150 mm Średnica korpusu: 150 mm Średnica korpusu: 110 mm Zwieńczenie: 150x150 mm Zwieńczenie: 150x150 mm Zwieńczenie: 150x150 mm Zwieńczenie: 190x190 mm Maks. klasa obciąż. K3 Maks. klasa obciąż. K3 Maks. klasa obciąż. K3 Maks. klasa obciąż. K3 Średnica odpływu: 110 Średnica odpływu: 50 Średnica odpływu: 50 Średnica odpływu: 110 owe zastosowanie OOwpusty sanitarne: łazienki, szatnie owe zastosowanie OOrewizje na poziomych rurociągach str. 28 str. 28 str. 28 str. 28 6

7 ROZWIĄZANIE SYSTEMOWE Odwodnienia profesjonalne ACO Drain Multiline V 100 1) Kanał z polimerbetonu, z krawędzią ocynkowaną, z zamknięciem zatrzaskowym Drainlock, maksymalna klasa obciążenia korytka E 600, zgodnie z normą PN-EN 1433:2005+A1 Szerokość w świetle: 100 mm Długość Szerokość Wysokość Masa Opak. cm cm cm kg/szt. szt./paleta PLN netto Korytko z polimerbetonu z zamknięciem zatrzaskowym Drainlock, ze zintegrowaną ochroną krawędzi, z możliwością doszczelnienia masą uszczelniającą (SF) ,0 13,5 15,0 16, zł ) 100,0 13,5 16,0 18, zł 0.1 3) 4) 50,0 13,5 15,0 9, zł 0.2 2) 3) 50,0 13,5 16,0 9, zł Skrzynka odpływowa z polimerbetonu, z zamknięciem zatrzaskowym Drainlock ze zintegrowaną ochroną krawędzi, z koszem osadczym, z wyżłobieniem do bocznego przyłączenia kanałów, z odpływem wyposażonym w uszczelkę wargowo-labiryntową, średnica [ 110 lub [ 160, pasuje do V 100 S i CL 100 Skrzynka niska [ 110 2) 50,0 13,5 45,0 27, zł Skrzynka niska [ 160 2) 50,0 13,5 45,0 28, zł Ścianka czołowa z polimerbetonu, z ochroną krawędzi, do zamknięcia początku i końca kanału , zł Ścianka czołowa z uszczelką z polimerbetonu, z ochroną krawędzi, z otworem odpływowym [ 110, wyposażonym w uszczelkę wargowo-labiryntową Pasuje do typu 0. 1, zł Ruszt żeliwny w poprzeczne mostki Ruszt z tworzywa sztucznego Klasa obciążenia Dług. Szer. Pow. wlotu Masa Opak. cm cm cm 2 /m kg szt./paleta PLN netto Ruszty Ruszt Drainlock tworzywowy PP 0,5m przeciwpoślizgowy, szer. szczeliny 8 mm B ,0 12, , zł Ruszt w poprzeczne mostki, żeliwo sferoidalne, szer. szczeliny 12 mm, 50,0 12, , zł C 250 Ruszt przeciwpoślizgowy z tworzywa sztucznego, szer. szczeliny 8 mm 50,0 12, , zł Ruszt w poprzeczne mostki, szer. szczeliny 12 mm, żeliwo sferoidalne D ,0 12, , zł Ruszt w poprzeczne mostki, szer. szczeliny 12 mm, żeliwo sferoidalne E ,0 12, , zł 1) Nie stosować do odwodnienia poprzecznego na autostradach i drogach szybkiego ruchu. Dla tych obszarów zalecany jest system ACO Drain Monoblock RD 100/150/200 V. 2) Korytko z otworem odpływowym [ 160 w dnie, wyposażonym w uszczelkę wargowo-labiryntową, do szczelnego połączenia pionowego z kanalizacją. 3) Korytko z bocznymi wyżłobieniami do wykonania połączeń T-, kątowych i krzyżowych. 4) Korytko z wyżłobieniem w dnie do wybicia otworu do pionowego odpływu [

8 ROZWIĄZANIE SYSTEMOWE Odwodnienia profesjonalne ACO Drain Multiline V 150 S 1) Kanał z polimerbetonu, z krawędzią ocynkowaną, z zamknięciem zatrzaskowym Drainlock, maksymalna klasa obciążenia korytka E 600, zgodnie z normą PN-EN 1433:2005+A1 Szerokość w świetle: 150 mm Długość Szer. Wysokość Masa Opak. cm cm cm kg/szt. szt./paleta PLN netto Korytko z polimerbetonu z zamknięciem zatrzaskowym Drainlock, ze zintegrowaną ochroną krawędzi, z możliwością doszczelnienia masą uszczelniającą (SF) ,0 18,5 21,0 27, zł ) 100,0 18,5 22,0 31, zł 0.1 3) 4) 50,0 18,5 21,0 12, zł 0.2 2) 3) 50,0 18,5 22,0 16, zł Skrzynka odpływowa z polimerbetonu, z zamknięciem zatrzaskowym Drainlock, ze zintegrowaną ochroną krawędzi, z koszem osadczym, z wyżłobieniem do bocznego przyłączenia kanałów, z odpływem wyposażonym w uszczelkę wargowo-labiryntową, średnica [ 160 lub [ 200, pasuje do V 150 S i CL 150 Skrzynka odpływowa [ ,0 18,5 61,0 34, zł Skrzynka odpływowa [ ,0 18,5 61,0 39, zł Ścianka czołowa z polimerbetonu, z ochroną krawędzi do zamknięcia początku i końca kanału , zł Ścianka czołowa z uszczelką z polimerbetonu z ochroną krawędzi, z otworem odpływowym [ 160, wyposażonym w uszczelkę wargowo-labiryntową pasuje do typu 0. 2, zł Ruszt żeliwny w poprzeczne mostki Klasa obciążenia Dług. Szer. Pow. wlotu Masa Opak. cm cm cm 2 /m kg szt./paleta PLN netto Ruszty Ruszt w poprzeczne mostki, szerokość szczeliny 12 mm, żeliwo sferoidalne, C , , zł Ruszt w poprzeczne mostki, szerokość szczeliny 12 mm, żeliwo sferoidalne D , , zł Ruszt w poprzeczne mostki, szerokość szczeliny 12 mm, żeliwo sferoidalne E , , zł 1) Nie stosować do odwodnienia poprzecznego na autostradach i drogach szybkiego ruchu. Dla tych obszarów zalecany jest system ACO Drain Monoblock RD 100/150/200 V. 2) Korytko z otworem odpływowym [ 160 w dnie, wyposażonym w uszczelkę wargowo-labiryntową, do szczelnego połączenia pionowego z kanalizacją. 3) Korytko z bocznymi wyżłobieniami do wykonania połączeń T-, kątowych i krzyżowych. 4) Korytko z wyżłobieniem w dnie do wybicia otworu do pionowego odpływu [

9 ROZWIĄZANIE SYSTEMOWE Odwodnienia profesjonalne ACO Drain Civicline CL 100 Kanał z polimerbetonu, z krawędzią ocynkowaną, z zamknięciem zatrzaskowym Drainlock, maksymalna klasa obciążenia korytka C 250, zgodnie z normą PN-EN 1433:2005+A1 Szerokość w świetle: 100 mm Długość Szer. Wysokość Masa cm cm cm kg/szt. PLN netto Korytko z polimerbetonu z zamknięciem zatrzaskowym Drainlock, ze zintegrowaną ochroną krawędzi, z możliwością doszczelnienia masą uszczelniającą (SF) 0.0 1) 100,0 13,5 15,0 13, zł 0.1 1) 2) 50,0 13,5 15,0 7, zł Skrzynka odpływowa z polimerbetonu, z zamknięciem zatrzaskowym Drainlock ze zintegrowaną ochroną krawędzi, z koszem osadczym, z wyżłobieniem do bocznego przyłączenia kanałów, z odpływem wyposażonym w uszczelkę wargowo-labiryntową, średnica [ 110 lub [ 160, pasuje do V 100 S i CL 100 Skrzynka niska [ 110 2) 50,0 13,5 45,0 27, zł Skrzynka niska [ 160 2) 50,0 13,5 45,0 28, zł Ścianka czołowa Wielofunkcyjna plastikowa ścianka czołowa w kolorze szarym (zamknięcie/odpływ [110 mm) Ścianka czołowa ,0 0, zł Ruszt żeliwny w poprzeczne mostki Ruszt z tworzywa sztucznego Klasa obciążenia Dług. Szer. Pow. wlotu Masa Opak. cm cm cm 2 /m kg szt./paleta PLN netto Ruszty Ruszt Drainlock tworzywowy PP 0,5m przeciwpoślizgowy, szer. szczeliny 8 mm Ruszt w poprzeczne mostki, żeliwo sferoidalne, szer. szczeliny 12 mm Ruszt przeciwpoślizgowy z tworzywa sztucznego, szer. szczeliny 8 mm B ,0 12, , zł 50,0 12, , zł C ,0 12, , zł 9

10 ROZWIĄZANIE SYSTEMOWE Odwodnienia profesjonalne ACO Drain Civicline CL 150 Kanał z polimerbetonu, z krawędzią ocynkowaną, z zamknięciem zatrzaskowym Drainlock, maksymalna klasa obciążenia korytka C 250, zgodnie z normą PN-EN 1433:2005+A1 Szerokość w świetle: 150 mm Długość Szerokość Wysokość Masa cm cm cm kg/szt. PLN netto Korytko z polimerbetonu z zamknięciem zatrzaskowym Drainlock, ze zintegrowaną ochroną krawędzi, z możliwością doszczelnienia masą uszczelniającą (SF) 0.0 1) 100,0 18,5 21,0 21, zł 0.1 1) 2) 50,0 18,5 21,0 12, zł Skrzynka odpływowa z polimerbetonu, z zamknięciem zatrzaskowym Drainlock, ze zintegrowaną ochroną krawędzi, z koszem osadczym, z wyżłobieniem do bocznego przyłączenia kanałów, z odpływem wyposażonym w uszczelkę wargowo-labiryntową, średnica [ 160 lub [ 200, pasuje do V 150 S i CL 150 Skrzynka odpływowa [ ,0 18,5 61,0 34, zł Skrzynka odpływowa [ ,0 18,5 61,0 39, zł Ścianka czołowa Wielofunkcyjna plastikowa ścianka czołowa w kolorze szarym (zamknięcie/odpływ [ 110 mm) Ścianka czołowa 18,5 31,0 0, zł Ruszt żeliwny w poprzeczne mostki Klasa obciążenia Dług. Szer. Pow. wlotu Masa Opak. cm cm cm 2 /m kg szt./paleta PLN netto Ruszty Ruszt w poprzeczne mostki, szerokość szczeliny 12 mm, żeliwo sferoidalne, C , , zł 10

11 ROZWIĄZANIE SYSTEMOWE Odwodnienia profesjonalne ACO Drain Monoblock PD 100 V Kanał monolityczny z polimerbetonu w kolorze antracytowym lub naturalnym Przekrój V Maksymalna klasa obciążenia D 400, zgodnie z normą PN-EN 1433:2005+A1 Szerokość w świetle 100 mm Dł. Szer. Wys. Pow. Masa wlotu szt./ paleta cm cm cm cm 2 /m kg antracyt PLN netto natural. PLN netto Kanał z polimerbetonu, w kolorze antracytowym lub naturalnym ,0 15,0 23, , zł zł Element rewizyjny z polimerbetonu, w kolorze naturalnym, klasa obciążenia D 400, z rusztem i krawędziami żeliwnym 0.1 2) 3) 50,0 15,0 24, , zł zł 0.2 2) 1) 50,0 15,0 24, , zł zł Skrzynka odpływowa z polimerbetonu, elementy: ruszt i krawędzie żeliwne, kosz osadczy z tworzywa sztucznego odpływ [ ,0 15,0 50, , zł zł odpływ [ ,0 15,0 50, , zł zł Ścianka czołowa z polimerbetonu, kolor antracytowy lub naturalny, do początku i końca kanału Ścianka 2,0 15,0 23,0 1, zł zł Ścianka czołowa z uszczelką z polimerbetonu, kolor antracytowy lub naturalny, do końca kanału, z uszczelką [ 110 Ścianka z uszczelką 2,5 15,0 23,0 1, zł zł 1) Z otworem odpływowym [ 110 w dnie, wyposażonym w uszczelkę wargowo-labiryntową do szczelnego podłączenia pionowego z kanalizacją. 2) Z bocznymi wyżłobieniami do wykonania połączeń kątowych, T- i krzyżowych. 3) Z wyżłobieniem w dnie do wybicia otworu pionowego odpływu [

12 ROZWIĄZANIE SYSTEMOWE Odwodnienia profesjonalne ACO Drain Monoblock PD 150 V Kanał monolityczny z polimerbetonu w kolorze antracytowym lub naturalnym Maksymalna klasa obciążenia D 400, zgodnie z normą PN-EN 1433:2005+A1 Szerokość w świetle: 150 mm Dł. Szer. Wys. Pow. wlotu Masa cm cm cm cm 2 /m kg antracyt PLN netto natural. PLN netto Kanał z polimerbetonu, w kolorze antracytowym lub naturalnym , zł zł Element rewizyjny z polimerbetonu, w kolorze naturalnym, klasa obciążenia D 400, z rusztem i krawędziami żeliwnym 0.1 2) 3) , zł zł 0.2 2) 1) , zł zł Skrzynka odpływowa z polimerbetonu, elementy: ruszt i krawędzie żeliwne, kosz osadczy z tworzywa sztucznego odpływ [ , , zł zł Ścianka czołowa z polimerbetonu, kolor antracytowy lub naturalny, do początku i końca kanału ścianka 3, , zł zł Ścianka czołowa z uszczelką z polimerbetonu, kolor antracytowy lub naturalny, do końca kanału, z uszczelką [ 160 ścianka z uszczelką , zł zł 1) Z otworem odpływowym [ 110 w dnie, wyposażonym w uszczelkę wargowo-labiryntową do szczelnego podłączenia pionowego z kanalizacją. 2) Z bocznymi wyżłobieniami do wykonania połączeń kątowych, T- i krzyżowych. 3) Z wyżłobieniem w dnie do wybicia otworu pionowego odpływu [

13 ROZWIĄZANIE SYSTEMOWE Odwodnienia profesjonalne ACO GALA G 100 System odwodnienia liniowego ze śrubowym mocowaniem rusztów Maksymalna klasa obciążenia korytka C 250, zgodnie z normą PN-EN 1433:2005+A1 Szerokość w świetle: 100 mm Długość Szer. Wysokość pocz. koniec Masa Opak. cm cm cm cm kg/szt. szt./paleta PLN netto Korytko ACO GALA G 100 z polimerbetonu 0.0 1) 100,0 13,0 15,0 15,0 12, zł 0.1 1) 2) 50,0 13,0 15,0 15,0 7, zł Skrzynka odpływowa z polimerbetonu, z koszem osadczym z PP, z uszczelką dla króćca [ 110* EK 37 50,0 13,0 37,5 37,5 16, zł Ścianka czołowa z polimerbetonu, z krawędzią ze stali ocynkowanej,do zamknięcia początku i końca kanału Ścianka czołowa 1, zł Ścianka czołowa z króćcem z polimerbetonu do zamknięcia końca kanału, z króćcem [ 110 z PVC Ścianka czołowa z króćcem [ 110 z PVC 0, zł 1) Korytka z uformowanym w dnie wyżłobieniem do wybicia i podłączenia króćca pionowego [ 110 oraz nadające się do połączenia ze skrzynką odpływową. 2) Korytka z bocznymi wyżłobieniami do wybicia i wykonania połączeń kątowych, T- i skrzyżowań. Klasa obciążenia C 250 Klasa obciążenia Długość Szerokość Powierz. wlotu Masa cm cm cm 2 /m kg PLN netto Ruszt z żeliwa w poprzeczne mostki C ,0 12, , zł Poprzeczka 1) 0, zł Śruba długa (standard) zł 1) 2 komplety / 1 m 13

14 ROZWIĄZANIE SYSTEMOWE Odwodnienia profesjonalne ACO Drain Deckline P Kanał z polimerbetonu, Maksymalna klasa obciążenia korytka C 250, typ I Ruszty w klasie obciążenia A 15 C 250 Zgodnie z normą PN-EN 1433:2005+A1 Szerokość w świetle: 100 mm Wymiary Masa Opak. Dług. Szer. Wys. cm cm cm kg szt./paleta naturalny PLN netto Kanał niski 6 cm z polimerbetonu, z krawędzią polimerbetonową Kanał ,2 6,0 12, zł Kanał niski 6 cm z króćcem z polimerbetonu, z króćcem 110, z krawędzią polimerbetonową Kanał z króćcem ,2 6,0 11, zł Ścianki z polimerbetonu, do zamknięcia początku i końca kanału Ścianka 0, zł Ruszt z tworzywa sztucznego B 125 Ruszt z tworzywa sztucznego C 250 Ruszt żeliwny w poprzeczne mostki C 250 Klasa obciążenia Dług. Szer. Pow. wlotu Masa Opak. cm cm cm 2 /m kg szt./paleta PLN netto Ruszty Ruszt Drainlock tworzywowy PP 0,5m przeciwpoślizgowy, szer. szczeliny 8 mm Ruszt przeciwpoślizgowy z tworzywa sztucznego, szer. szczeliny 8 mm Ruszt w poprzeczne mostki, żeliwo sferoidalne, szer. szczeliny 12 mm, B ,0 12, , zł C ,0 12, , zł C ,0 12, , zł Średnica DN Wysokość H Masa mm mm kg/szt. PLN netto ACO Drain szczelne przejście przez strop stal nierdzewna AISI 304, z kołnierzem dociskowym do zamocowania izolacji wodoszczelnej Szczelne przejście przez strop , zł 14

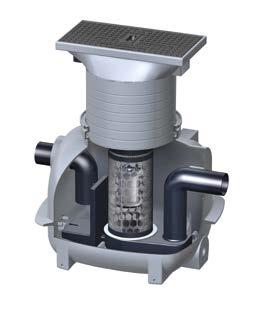

15 Separatory substancji ropopochodnych Coalisator P Polietylenowy separator substancji ropopochodnych z wkładem koalescencyjnym, zintegrowany z osadnikiem. Wolnostojący D DN Przepływ nominalny Qn Poj. magaz. szlamu Poj. magaz. oleju Średnica wlotu i wylotu DN Średnica pokrywy włazowej D Wymiary zbiornika LxB H1 H2 H3 Ciężar urządzenia katalogowy l/s l l mm mm mm mm mm mm kg PLN netto 1,5/150 1, x zł Polietylenowy separator substancji ropopochodnych z wkładem koalescencyjnym, zintegrowany z osadnikiem. Do zabudowy w gruncie, klasa obciążenia B125 DN Przepływ nominalny Qn Poj. magaz. szlamu Poj. magaz. oleju Średnica wlotu i wylotu DN Średnica pokrywy włazowej AxB Wymiary zbiornika LxB H1 H2 Tmin Ciężar urządzenia katalogowy l/s l l mm mm mm mm mm mm kg PLN netto 1,5/150 1, x x zł 15

16 Separatory substancji ropopochodnych Oleopator-P-FST Polietylenowy separator substancji ropopochodnych z wkładem koalescencyjnym, zintegrowany z osadnikiem. Do zabudowy w gruncie. Klasa obciążenia A 15, B 125, D 400. H1 H2 H DN DN Wlot DN Wylot DN D D Przepływ nominalny Qn Poj. magaz. szlamu Poj. magaz. oleju Średnica wlotu i wylotu DN Średnica zbiornika D H H1 H2 Ciężar urządz. katalogowy l/s l l mm mm mm mm mm kg PLN netto 3/ zł 6/ zł Nadstawki do separatorów Oleopator-P-FST Klasa obciążenia A 15 lub B 125 zgodnie z normą EN 124; rama z betonu, pokrywa z żeliwa, otwór 600 mm, pokrywa luźno kładziona, nasada teleskopowa z polietylenu, wysokość 700 mm T klasa obciążenia A 15 Wymiar 3/450 6/660 waga [kg] katalogowy PLN netto T [mm] zł klasa obciążenia B 125 Wymiar 3/450 6/660 waga [kg] katalogowy PLN netto T [mm] zł 16

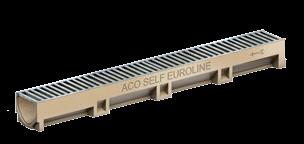

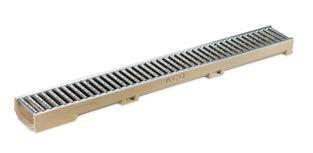

17 ROZWIĄZANIE SYSTEMOWE Systemy odwodnień dla domu i ogrodu ACO SELF Euroline Kanał z polimerbetonu w kolorze naturalnym. Szerokość w świetle 100 mm. Maksymalna klasa obciążenia: ruch pieszy/ przejezdny dla samochodów osobowych. Szer. w świetle Dług. Szer. Wys. Masa szt./ cm cm cm cm kg/szt paleta PLN netto Kanał w kształcie V, z bezśrubowo mocowanym rusztem ze stali ocynkowanej kanał 1,0 m 10,0 100,0 11,8 9,7 8, zł kanał 0,5 m 10,0 50,0 11,8 9,7 4, zł kanał 1,0 m z krócem ,0 100,0 11,8 9,7 8, zł Kanał w kształcie V, z bezśrubowo mocowanym rusztem z żeliwa kanał 1,0 m 10,0 100,0 11,8 10,0 11, zł kanał 0,5 m 10,0 50,0 11,8 10,0 6, zł kanał 1,0 m z krócem ,0 100,0 11,8 10,0 11, zł Skrzynka odpływowa w kształcie V, z koszem osadczym, z mocowanym bezśrubowo rusztem EK 30, kosz z uchwytem ruszt ze stali ocynk. 10,0 50,0 11,8 30,3 11, zł EK 30, kosz z uchwytem, ruszt z żeliwa 10,0 50,0 11,8 30,7 13, zł Akcesoria Ścianka czołowa pełna 11,8 0, zł Ścianka czołowa z króćcem 11,8 0, zł Dwuczęściowe zasyfonowanie pionowe 8,7 0, zł Zasyfonowanie 110 poziome 10,0 0, zł Króciec ,0 0, zł Hak do zdejmowania rusztów zł 17

18 ROZWIĄZANIE SYSTEMOWE Systemy odwodnień dla domu i ogrodu ACO SELF Euromini Kanał z polimerbetonu w kolorze naturalnym. Szerokość w świetle 100 mm. Maksymalna klasa obciążenia: ruch pieszy / przejezdny dla samochodów osobowych. System o specjalnej wysokości budowlanej 6 cm Szer. w świetle Dług. Szer. Wys. szt./ paleta cm cm cm cm PLN netto Kanał kanał 1,0 m z rusztem ocynkowanym kanał 1,0 m 10,0 100,0 12,5 6, zł Ścianka pełna ścianka pełna 10,0-6, zł Ścianka z króćcem DN 50 ścianka z króćcem DN 50 10,0-6, zł 18

19 ROZWIĄZANIE SYSTEMOWE Systemy odwodnień dla domu i ogrodu ACO Hexaline Z PP w kolorze czarnym. Szerokość w świetle 100 mm. Maksymalna klasa obciążenia: tworzywo sztuczne - ruch pieszy stal ocynkowana - przejezdny dla samochodów osobowych. Szer. w świetle Dług. Szer. Wys. Masa szt./ paleta cm cm cm cm kg/szt. PLN netto Kanał z rusztem z tworzywa sztucznego w kolorze czarnym Kanał 1,0 m 10,0 100,0 12,5 8,1 1, zł Kanał w kolorze czarnym, z rusztem ze stali ocynkowanej Kanał 1,0 m 10,0 100,0 12,5 8, zł Akcesoria Element rewizyjny / narożny 10,0 12,5 12,5 7,8 0, zł Ścianka czołowa z króćcem 110 mm (Hexaline 2.0) zł Zestaw akcesoriów (2 ścianki, sitko, króciec odpływowy) 0, zł 19

20 ROZWIĄZANIE SYSTEMOWE Systemy odwodnień dla domu i ogrodu ACO Hexaline szczelinowa Z PP w kolorze czarnym. Szerokość w świetle 100 mm. Maksymalna klasa obciążenia: tworzywo sztuczne - ruch pieszy stal ocynkowana - przejezdny dla samochodów osobowych. Szer. w Dług. Szer. Wys. Cena Masa świetle szt./ paleta cm cm cm cm kg/szt. PLN netto Kanał z rusztem szczelinowym z tworzywa sztucznego (PP), szer. szczeliny - 2 cm Kanał 1,0 m 10,0 100,0 12,5 13,8 1, zł Akcesoria Element rewizyjny / narożny 10,0 12,5 12,5 13,8 0, zł Zestaw akcesoriów (2 ścianki, sitko, króciec odpływowy) 0, zł 20

21 ROZWIĄZANIE SYSTEMOWE Systemy odwodnień dla domu i ogrodu ACO SELF PLATFORM Dobierz ruszt przy pomocy SELEKTORA Dług. Szer. Wys. cm cm cm PLN netto Korytko z polimerbetonu Korytko Self Euroline z polimerbetonu ,8 9, zł Korytko Self Euroline z polimerbetonu 50 11,8 9, zł Korytko Self Euroline z polimerbetonu z króćcem odpływowym ,8 9, zł Skrzynka odpływowa Self Euroline z polimerbetonu (z koszem; bez rusztu) 50 11,8 30, zł Korytko z tworzywa sztucznego Korytko z tworzywa sztucznego ,9 7, zł Akcesoria Zestaw akcesoriów Hexaline 2.0: 2 x ścianka czołowa pełna,1 x sitko,1 x króciec odpływowy 110 mm zł Ścianka czołowa z króćcem 110 mm (Hexaline 2.0) zł Element narożny (Hexaline 2.0) zł Ruszty na następnej stronie 21

22 ROZWIĄZANIE SYSTEMOWE Systemy odwodnień dla domu i ogrodu ACO SELF PLATFORM Dobierz ruszt przy pomocy SELEKTORA Wiele estetycznych rusztów do wyboru. Dług. Szer. Wys. cm cm cm PLN netto Ruszty Stal ocynkowana Stal ocynkowana Malowany proszkowo Kolor: antracyt Stal ocynkowana Malowany proszkowo Kolor: terakota Stal nierdzewna Elektropolerowany , zł 50 11, zł , zł 50 11, zł , zł 50 11, zł , zł 50 11, zł Żeliwo 50 11, zł Antypoślizgowy Microgrip 50 11, zł Tworzywo sztuczne (PP) , zł Stal nierdzewna Elektropolerowany , zł 50 11, zł Stal ocynkowana, kratowy 30x10, 100,0 11, zł Stal ocynkowana, kratowy 30x10 50,0 11, zł Stal nierdzewna. kratowy 30x10 100,0 11, zł Stal nierdzewna, kratowy 30x10 50,0 11, zł Ramy szczelinowe Rama szczelinowa, wysokość elementu szczelinowego 105 mm, Stal ocynkowana Rama szczelinowa, wysokość elementu szczelinowego 105 mm, Stal nierdzewna Element rewizyjny, wysokość elementu szczelinowego 105 mm, Stal ocynkowana Element rewizyjny, wysokość elementu szczelinowego 105 mm, Stal nierdzewna , zł , zł , zł , zł , zł , zł , zł , zł , zł , zł 22

23 Systemy odwodnień dla domu i ogrodu ACO Wpusty Dług. Szer. Wys. Masa cm cm cm kg/szt. PLN netto Wpust podwórzowy Self z polimerbetonu, z zasyfonowaniem, z koszem osadczym z tworzywa sztucznego, przystosowany do ruchu pieszego Wpust podwórzowy z rusztem ze stali ocynkowanej Wpust podwórzowy z rusztem 23,5 x 23,5 mm i ramką ze stali ocynkowanej Wpust podwórzowy z rusztem żeliwnym i ramką ze stali ocynkowanej Wpust podwórzowy z rusztem żeliwnym (bez ramki) Wpust podwórzowy z rusztem i ramką ze stali nierdzewnej, rozstaw prętów 5 mm 25,0 25,0 36,0 14, zł 25,5 25,5 35,5 15, zł 25,5 25,5 35,5 17, zł 25,5 25,5 35,5 16, zł 25,5 25,5 35,5 18, zł Nadstawka 1) do zwiększania wysokości budowlanej wpustu, przystosowana do podłączenia spustu dachowego, 1) Stosować tylko do ruchu pieszego Nadstawka 25,0 25,0 20,0 5, zł Wpust drenujący z rusztem i koszem osadczym z tworzywa sztucznego, przystosowany do ruchu pieszego Wpust denujący ACO SELF Light 25,6 25, , zł do zastosowania na obszarach przydomowych (działki, ogrody, tereny zielone), np.: do odbioru wody deszczowej z altan ogrodowych lub pod kran ogrodowy nie stosować pod rynny spustowe z dachu Wpust podwórzowy Gala Z bezśrubowym zamknięciem Pointlock Z uszczelką wargowo-labirytową do szczelnego połączenia z kanalizacją. Maksymalna klasa obciążenia B 125, zgodnie z normą PN-EN 124. Wpust podwórzowy z rusztem żeliwnym 30,0 30,0 44, zł Wpust podwórzowy z rusztem kratowym ze stali ocynkowanej (oczka 30x15) 30,0 30,0 44, zł Nadstawki Nadstawka wysoka 28,5 28,5 25, zł Nadstawka niska 28,5 28,5 6, zł 23

24 Systemy odwodnień dla domu i ogrodu Wycieraczki VARIO System wycieraczek do obuwia ACO Vario. Przystosowany do ruchu pieszego. Idealne do zabudowy wewnątrz i na zewnątrz budynku, na różnych podłożach. Prosty montaż, nawet we własnym zakresie. Podstawa wycieraczki Dług. Szer. Wys. Masa szt. cm cm cm kg/szt. /paleta PLN netto Do zabudowy zewnętrznej Podstawa wycieraczki ACO Vario z polimerbetonu, ze zintegrowaną krawędzią ze stali ocynkowanej, żebrami wzmacniającymi i otworem odpływowym 110 Ruszt kratowy ze stali ocynkowanej Podstawa z polimerbetonu, krawędź ze stali ocynkowanej 60,0 40,0 8,0 12, zł 75,0 50,0 8,0 18, zł 100,0 50,0 8,0 21, zł System przykryć dla wycieraczek ACO Vario Mata wycieraczki - wypełnienie z rypsu ruszt kratowy ze stali ocynkowanej, (wielkość oczka 9/13 mm) mata wycieraczki o konstrukcji nośnej z aluminium, wypełnienie z rypsu kolor czarny mata wycieraczki o konstrukcji nośnej z aluminium, wypełnienie z rypsu kolor jasnoszary mata wycieraczki o konstrukcji nośnej z aluminium, wypełnienie z ryflowanej gumy koloru czarnego 60,0 40,0 2,0 4, zł 75,0 50,0 2,0 6, zł 100,0 50,0 2,0 8, zł 60,0 40,0 2,0 3, zł 75,0 50,0 2,0 4, zł 100,0 50,0 2,0 6, zł 60,0 40,0 2,0 3, zł 75,0 50,0 2,0 4, zł 100,0 50,0 2,0 6, zł 60,0 40,0 2,0 3, zł 75,0 50,0 2,0 5, zł 100,0 50,0 2,0 7, zł Mata wycieraczki - wypełnienie z gumy Do zabudowy wewnątrzbudynkowej Wycieraczki do zabudowy wewnątrzbudynkowej ACO Vario z ramą aluminiową, wysokość budowlana 10 mm Rama z wypełnieniem z rypsu w kolorze czarnym Rama z kątownika z aluminium z włożoną wycieraczką, profil nośny z aluminium, wypełnienie z rypsu w kolorze czarnym 60,0 40,0 1,0 2, zł 75,0 50,0 1,0 4, zł Rama z kątownika z aluminium z włożoną wycieraczką, profil nośny z aluminium, wypełnienie z rypsu w kolorze szarym 60,0 40,0 1,0 2, zł 75,0 50,0 1,0 4, zł Rama z wypełnieniem z rypsu w kolorze szarym 24

25 Systemy odwodnień dla domu i ogrodu Krata trawnikowa Materiał: tworzywo sztuczne, polietylen wysokiej gęstości (HDPE). Zapewnia wysoki udział trawy (90%) oraz prawidłowe jej ukorzenienie dzięki optymalnej wielkości komórek kratki. Ładny i estetyczny wygląd. Tworzy powierzchnię trwale przepuszczalną dla wody. Woda deszczowa przesiąka do gruntu zamiast do kanalizacji deszczowej. Oszczędność brak opłaty z tytułu podatku od wód deszczowych. Przejezdna dla samochodów osobowych. Element Długość Szerokość Wysokość Szt./m 2 mm mm mm PLN netto Krata trawnikowa , zł Znacznik parkingowy (10 szt./op.) zł Kotwy (50 szt./op.) zł 25

26 Systemy odwodnień dla domu i ogrodu ACO ShowerDrain C Kanał z odpływem DN 50 do obszaru prysznicowego, pasujący do wszystkich systemów rur wciskowych. Wysokość instalacji 65 mm (syfon 30 mm). Kanał i kratka ze stali nierdzewnej. Przetestowano zgodność z DIN EN 1253 przepływ 0,95 l/s, przepływ przy wejściu do prysznica 0,5 l/s, przepływ przy ścianie 0,8 l/s. Szerokość kanału 70 mm. Odpływ z pochyłem bocznym dla spadku rury, wymienialny syfon z polipropylenu, szczotkowane kratki satynowy połysk, z wbudowanym kołnierzem posadzkowym. Wysokość Długość mm mm PLN netto Kanał Kanał zł Przykrycie Wave zł Quadrato zł Water zł Tile 10 mm zł 26

27 Wpusty ze stali nierdzewnej ACO Wpust higeniczny 157 Odpływ Klasa obciążenia Średnica korpusu Wymiar zwieńczenia Średnica odpływu Nr Materiał Katalogowy mm mm mm PLN netto Wpust jednoczęściowy z drabinką antyślizgową i koszem osadczym Wpust higieniczny 157 Pionowy M x AISI304 P zł Wpust higieniczny 157 Poziomy M x AISI304 P zł Wpust jednoczęściowy z kratą antyślizgową i koszem osadczym Wpust higieniczny 157 Pionowy L x AISI304 P zł Wpust higieniczny 157 Poziomy L x AISI304 P zł 27

28 Wpusty ze stali nierdzewnej ACO Wpust sanitarny EG 150 Odpływ Klasa obciążenia Średnica korpusu Wymiar zwieńczenia Średnica odpływu Nr Materiał Katalogowy mm mm mm PLN netto Wpust sanitarny EG 150 Wpust EG 150 Pionowy K x AISI304 P zł Wpust EG 150 Pionowy K x AISI304 P zł Wpust EG 150 Poziomy K x AISI304 P zł ACO Rewizja Odpływ Klasa obciążenia Średnica korpusu Wymiar zwieńczenia Średnica odpływu Nr Materiał Katalogowy mm mm mm PLN netto Rewizja płytowa Rewizja Pionowy K x AISI304 Z zł 28

29 Odwodnienia liniowe Odwodnienia przydomowe Doświetlacze i okna Odwodnienia łazienkowe Stal nierdzewna Separatory substancji ropopochodnych Separatory tłuszczu Włazy żeliwne Wpusty żeliwne ACO Elementy Budowlane Sp. z o.o. ul. Fabryczna 5, Łajski Legionowo Tel Fax Grupa ACO. Silna rodzina, na której możesz polegać. Oferta dla Partnerów
