1 FACTORY AUTOMATION RODZINA KOMPAKTOWYCH STEROWNIKÓW PLC PLC MELSEC 7 milionów sterowników kompaktowych PLC na całym świecie Ponad 5 lat doświadczenia Sieci Przetwarzanie sygnałów analogowych Bezpieczeństwo Rozwiązania z zakresu pozycjonowania i sterowania ruchem

2 Globalny lider Globalne oddziaływanie Mitsubishi Electric W wizji Mitsubishi Electric możliwe są Pozytywne zmiany prowadzące do lepszej przyszłości. Działalność Mitsubishi Electric obejmuje wiele dziedzin, m.in.: Gromadzimy najlepsze umysły w celu tworzenia najlepszych technologii. W Mitsubishi Electric rozumiemy, że technologia jest motorem zmian w życiu człowieka. Wnosząc więcej wygody codzienne życie, maksymalizując wydajność przedsiębiorstw i udostępniając wyniki naszych działań społe czeństwu, integrujemy technologię z innowacją, dążąc do pozytywnych zmian. Systemy energetyczne i elektryczne Szeroki zakres produktów energetycznych i elektrycznych, od generatorów po wielkie wyświetlacze. Urządzenia elektroniczne Szeroka gama nowatorskich przyrządów półprzewodnikowych dla systemów i produktów. Sprzęt domowy Niezawodne produkty użytkowe, takie jak klimatyzatory oraz systemy rozrywki domowej. Systemy informacyjne i komunikacyjne Sprzęt, produkty i systemy przemysłowe oraz do użytku domowego. Zautomatyzowane systemy produkcyjne Maksymalizacja zdolności produkcyjnej i wydajności za pomocą nowatorskiej technologii automatyzacji.

3 Spis treści Spis treści Globalny lider Co czyni rodzinę PLC światowym liderem? 5 Przegląd produktów 6 iq-f następny poziom przemysłu 7 FXU/FXUC pomysł na doskonałe PLC 8 FXG/FXGC/FXGE sterowanie dostosowane do wymagań 9 FXS nowe możliwości 0 Programowanie i software Sieci i komunikacja Sygnały analogowe w automatyce Rozwiązania dla techniki napędowej Rozwiązania do wizualizacji 5 Your solution partner 7 Rozdział : Informacje techniczne

4 Globalny lider Globalny lider Seria MELSEC iq-f jest już czwartą generacją programowalnych sterowników kompaktowych Mitsubishi Electric. Oferuje wyjątkową wydajność, doskonałe sterowanie napędem oraz intuicyjne środowisko programistyczne. 7 milionów sterowników FX Rodzina sterowników FX jest najbardziej rozpoznawalnym na świecie produktem ze względu na swoje szerokie zastosowanie. Projektując sterowniki PLC, Mitsubishi Electric zawsze ściśle współpracowało ze swoimi klientami, dzięki czemu sterowniki mogły lepiej spełniać ich oczekiwania oraz wymagania aplikacji. Wyprodukowanie i użytkowanie ponad 7 milionów jednostek FX jest dowodem na to, że ta bliska współpraca zaowocowała jakością, niezawodnością i takim produktem, którego klienci oczekują. Ponad 5 lat Od ponad 5 lat sterowniki kompaktowe FX pełnią ważną rolę w technice sterowania. W swojej historii sterowniki te ewoluowały od serii F do obecnie produkowanej serii iq-f. Rodzina sterowników FX potwierdziła swoją dużą niezawodność, co konsekwentnie poprawia jej kompatybilność z poprzednimi wersjami. Międzynarodowa akceptacja Dopuszczenia do transportu morskiego przez takie organizacje, jak na przykład ABS, Lloyds Register, DNV/GL, Bureau Veritas, NK, RINA, KR plus zgodność z CE i E dla dyrektywy niskonapięciowej i EMC, a także produkcja na poziomie jakości wymaganej przez przemysł motoryzacyjny, czynią produkty PLC z rodziny FX godne zaufania.

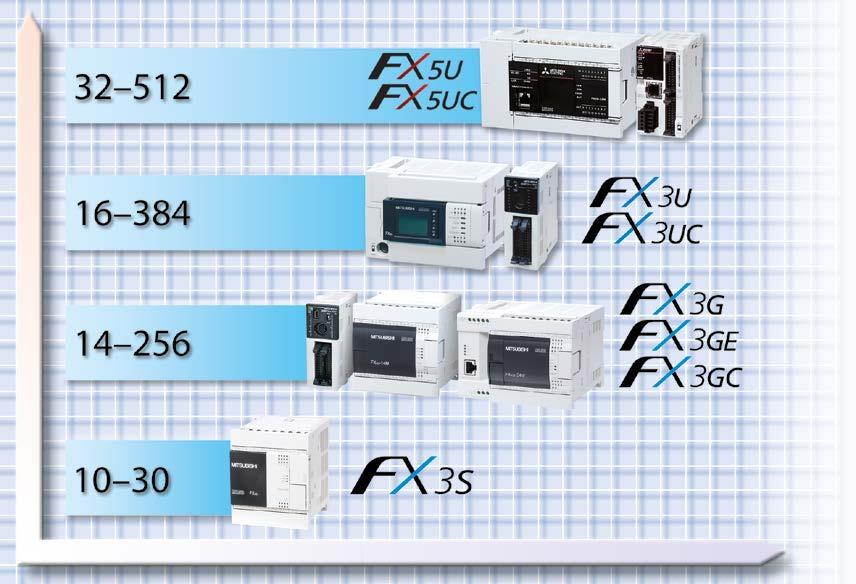

5 Światowa czołówka sterowników PLC Co czyni rodzinę PLC światowym liderem? Moduły adapterów montowane są po lewej stronie jednostki centralnej sterownika PLC. Pod przednią pokrywą znajduje się gniazdo kart SD. Jednostka centralna zawiera w jednej obudowie zasilacz, CPU, we/wy oraz interfejsy. Moduły łączy się razem za pomocą taśmy. Wszystkie moduły sterownika FX można montować na szynie DIN lub bezpośrednio za pomocą śrub montażowych. Dostępne są opcjonalne karty komunikacyjne w standardzie RSC i RS85. Przełącznik RUN/STOP stał się charakterystyczną cechą wszystkich sterowników PLC serii FX. Wbudowany port RS85 (obsługuje komunikację Modbus ) Wbudowany port komunikacyjny Ethernet Złącze do opcjonalnej karty rozszerzeń Jasne diody LED sygnalizują status wejść, wyjść i napięcia zasilania. Specjalne moduły funkcyjne można podłączać do magistrali rozszerzającej z prawej strony sterownika PLC. Łatwość użytkowania Systemy sterowania, które wymagają minimalnej konfiguracji i mają krótki czas opracowania programu. Przystępna cena Wysoki stosunek wydajności do kosztów sprawia, że ekonomiczne rozwiązania projektowe dla zróżnicowanego zakresu zastosowań stają się rzeczywistością. Cechy te, w połączeniu z dziedzictwem Mitsubishi Electric w zakresie jakości i niezawodności gwarantują, że na kompaktowym rynku PLC będą nadal przodować mikro sterowniki czwartej generacji, dostarczając klientom najnowocześniejszych technologii. Elastyczność Konfigurowalna konstrukcja, która pozwala na otwartą komunikację, obsługę dużej liczby wejść/wyjść, a także precyzyjne pozycjonowanie i sterowanie analogowe, tworzy systemy, które dostosowują się do wymagań klienta. Zaufanie klienta Z filozofią projektowania obejmującą ponad ćwierć wieku, rozproszoną na całym świecie bazą klientów, licznymi certyfikatami przemysłowymi i prawie 6 milionami sprzedanych jednostek centralnych, seria FX nadal utrzymuje swoją pozycję jako najczęściej wybierany kompaktowy sterownik PLC. 5

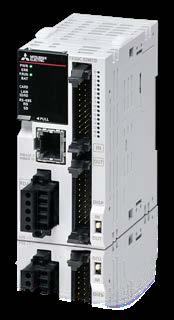

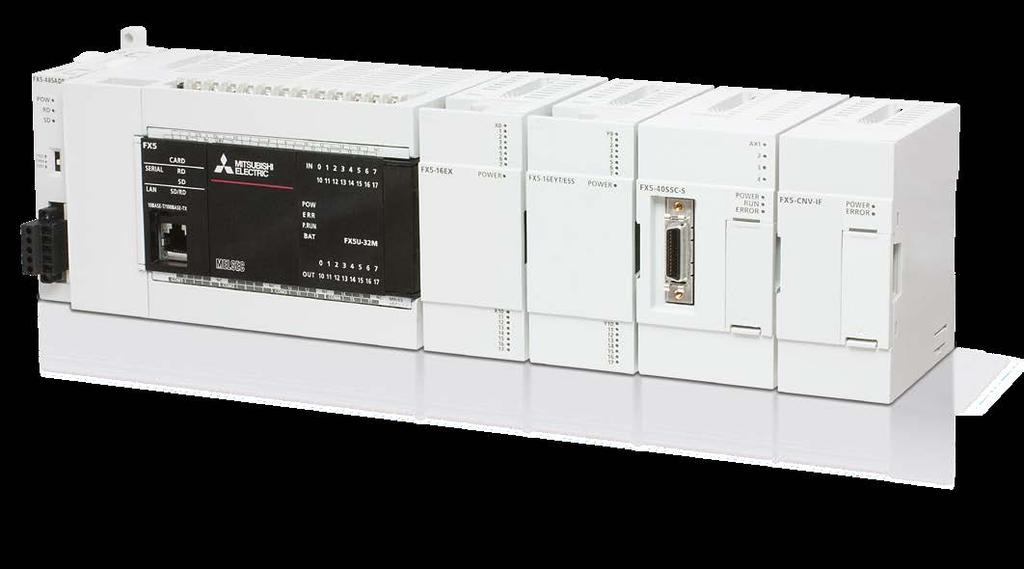

6 Zdolność do działania Zdolność do działania FX5U/FX5UC Dzięki wyjątkowej wydajności, pierwszorzędnemu sterowaniu napędów, wbudowanym wszechstronnym funkcjom i obsłudze sieci, ten sterownik PLC przenosi firmę na kolejny poziom przemysłu. Wydajność FXU/FXUC Bardzo duża szybkość, wysoka wydajność i uproszczona konstrukcja czynią z niego wysokowydajny mikro sterownik PLC. FXG/FXGC/FXGE Zaawansowane sterowanie, różnorodne możliwości komunikacyjne i szeroka gama rozszerzeń, czynią z FXG wiodący sterownik przemysłowy PLC. Wejścia/wyjścia FXS Mikrosterownik kompaktowy do prostych zastosowań, wspierany przez duże możliwości komunikacyjne. Rodzina FX zwiększa swoją wydajność i rozszerza parametry, oferując użytkownikowi obszerny zakres funkcji sterujących i możliwość wyboru różnorodnych rozwiązań automatyki. Rozwiązanie dla każdej aplikacji Ze względu na małe wymiary i niską cenę, mikrosterowniki otwarły w automatyce przemysłowej cały obszar nowych możliwości. Teraz wiele aplikacji korzysta z wyższej wydajności, uproszczenia procesu wytwarzania, łatwej konserwacji i większej niezawodności. Przez ponad 5 lat rodzina FX była częścią tej rewolucji i rozwinęła całą gamę produktów dostosowanych do większości aplikacji. Rodzina sterowników FX składa się z głównych linii produktów, które choć odrębne i niezależne, pozostają kompatybilne. W zależności od wymagań aplikacji i systemu sterowania, można wybrać pomiędzy serią małych, ekonomicznych i autonomicznych sterowników FXS, wysokowydajną serię FXG, FXGC, FXGE, FXU lub FXUC, albo najnowocześniejszą serię FX5U lub FX5UC. Z pomocą produktów rodziny FX można rozwiązać większość aplikacji. Model sterownika FXS FXG FXGC FXGE FXU FXUC FX5U FX5UC 6 Napięcie zasilania 00 0 V AC 00 0 V AC, V DC V DC 00 0 V AC, V DC 00 0 V AC, V DC V DC 00 0 V AC, V DC Maks. liczba we/wy 0 56* 56* 56* 8** 8** 5*** 5*** We/wy cyfrowe Czas wykonywania instrukcji logicznych Pamięć programu PLC Przekaźniki/ tranzystory 0, µs Przekaźniki/ tranzystory 0, µs lub 0, µs Tranzystory 0, µs lub 0, µs Przekaźniki/ tranzystory 0, µs lub 0, µs Przekaźniki/ tranzystory Tranzystory Przekaźniki/ tranzystory V DC Tranzystory 0,065 µs 0,065 µs 0,0 μs 0,0 μs k kroków k kroków k kroków k kroków 6 k kroków 6 k kroków 6 k kroków 6 k kroków Przegląd sterowników serii FX Uwaga * : w połączeniu z siecią CC-Link (maks. 8 we/wy dyskretnych); Uwaga ** : w połączeniu z siecią CC-Link (maks. 56 we/wy dyskretnych); Uwaga *** : w połączeniu z siecią CC-Link/AnyWireASLINK (maks. 56 we/wy dyskretnych)

7 iq-f - następny poziom przemysłu iq-f - następny poziom przemysłu FX5U/FX5UC w skrócie CZASY PRZETWARZANIA Instrukcje podstawowe: 0,0 μs/ instrukcję (instrukcje stykowe) Instrukcje użytkowe: 0,0 μs/ instrukcję (instrukcja MOV) DUŻA PAMIĘĆ Wbudowana pamięć programu o pojemności kroków. OBOWIĄZUJĄCE NORMY Wszystkie produkty spełniają normy EN i UL/cUL. Posiadają także różne dopuszczenia do transportu morskiego. DUŻA PAMIĘĆ OPERANDÓW Znaczniki pomocnicze.768 adresów Liczniki czasu 0 adresów Liczniki 0 adresów Rejestry danych 8000 adresów Rejestry sieciowe.768 adresów Rejestry plików.768 adresów FX5U najwyższa półka Komunikacja Szybkość Możliwość rozbudowy Pamięć FX5U to najnowszy, a zarazem najpotężniejszy sterownik kompaktowy PLC z rodziny FX. Koncentrując się na mocy obliczeniowej, rozszerzaniu, wbudowanej funkcjonalności oraz funkcjach pozycjonowania i sterowania ruchem, Mitsubishi Electric zapewniło sterownikom kompaktowym ogromny wzrost wydajności. Szybka magistrala systemowa Wbudowane szybkie przetwarzanie i pozycjonowanie Wbudowane wejścia analogowe i wyjście analogowe Wbudowany port Ethernet Funkcja Modbus Ulepszone funkcje bezpieczeństwa Bateria jako opcja Możliwość podłączenia modułów FX5 i różnych rozszerzeń FX Możliwość sterowania do 5 we/wy (do 56 podłączonych we/wy i do 8 zdalnych we/wy przez sieć CC-Link) FX5UC najwyższej klasy w ultra-kompaktowej obudowie Komunikacja Szybkość Możliwość rozbudowy Przetwarzanie analogowe Pozycjonowanie Przetwarzanie analogowe Pozycjonowanie Pamięć Sterownik FX5UC zawiera w sobie potężne funkcje FX5U w jeszcze mniejszej obudowie. Ten ultra-kompaktowy sterownik PLC z zasilaczem V DC, wyjściami tranzystorowymi wyprowadzonymi na złącze we/wy, przeznaczony jest do zastosowań w ograniczonej przestrzeni i pomaga zmniejszyć rozmiar systemu. Zredukowane rozmiary i podłączenie we/wy za pomocą złącza wtykowego Szybka magistrala systemowa Wbudowane szybkie przetwarzanie i pozycjonowanie Wbudowany port Ethernet Funkcja Modbus Ulepszone funkcje bezpieczeństwa Bateria jako opcja Możliwość podłączenia modułów FX5 i różnych rozszerzeń FX Możliwość sterowania do 5 we/wy (do 56 podłączonych we/wy i do 8 zdalnych we/wy przez sieć CC-Link) 7

8 FXU/FXUC pomysł na doskonałe PLC FXU/FXUC pomysł na doskonałe PLC 8 FXU wysoka wydajność Komunikacja Szybkość Możliwość rozbudowy Przetwarzanie analogowe Pozycjonowanie Przetwarzanie analogowe Pozycjonowanie Pamięć FXU jest bardzo szybkim, w pełni rozszerzalnym sterownikiem kompaktowym PLC z oryginalną podwójną magistralą systemową, zaprojektowaną do płynnego sterowania komunikacją, łącznością sieciową, przetwarzaniem analogowym i systemami pozycjonowania. Dzięki maksymalnej liczbie 8 lokalnych i kontrolowanych przez CC-Link we/wy, FXU wykorzystuje swoją moc i elastyczność, aby różnorodnym aplikacjom zapewnić rozwiązanie. Sterowniki kompaktowe PLC trzeciej generacji Duża efektywność dzięki większej szybkości, wydajności, pamięci i nowym funkcjom Wbudowane szybkie przetwarzanie i pozycjonowanie Sterownik FXU może sterować maksymalną liczbą 56 podłączonych we/wy i do 8 zdalnych we/wy przez sieć CC-Link. FXUC smukły wygląd Komunikacja Szybkość Możliwość rozbudowy Pamięć FXUC jest ultra-kompaktowym i w pełni rozszerzalnym sterownikiem PLC o dużej szybkości przetwarzania. Oparty na zasilaniu V DC i wyjściach tranzystorowych, FXUC przeznaczony jest do zastosowań, w których przestrzeń do sterowania jest ograniczona, ale wymagana jest konstrukcja modułowa. FXUC opracowany równolegle z serią FXU posiada takie cechy, jak zintegrowane szybkie wejścia/wyjścia i podwójną magistralę optymalizującą komunikację, sieci, przetwarzanie wartości analogowych i pozycjonowanie. Super kompaktowe sterowniki PLC trzeciej generacji Zredukowane rozmiary i okablowanie przez podłączenie we/wy za pomocą wtyczki Wbudowane szybkie przetwarzanie i pozycjonowanie Nawet przy wyjątkowo niewielkich rozmiarach, sterownik FXUC można rozszerzyć do maks. 56 sterowanych lokalnie we/wy i do 8 zdalnych we/wy za pomocą sieci CC-Link. FXU/FXUC w skrócie CZASY PRZETWARZANIA Instrukcje podstawowe: 0,065 μs/ instrukcję (instrukcje stykowe) Instrukcje użytkowe: 0,6 μs/ instrukcję (instrukcja MOV) DUŻA PAMIĘĆ Wbudowana pamięć programu o pojemności kroków. Dostępne są kasety z pamięcią flash i funkcją ładowania programu. OBOWIĄZUJĄCE NORMY Wszystkie produkty spełniają normy EN i UL/cUL. Posiadają także różne dopuszczenia do transportu morskiego. DUŻA PAMIĘĆ OPERANDÓW Znaczniki pomocnicz adresów Liczniki czasu 5 adresów Liczniki 5 adresów Rejestry danych adresów Rejestry rozszerzone.768 adresów Rozszerzone rejestry plikowe.768 adresów (za pomocą opcjonalnej kasety pamięci)

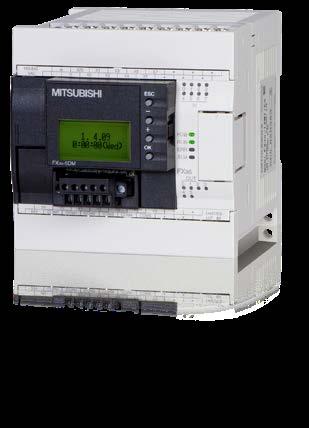

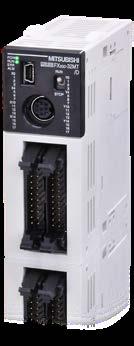

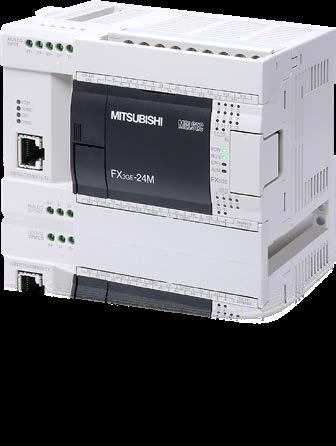

9 FXG/FXGC/FXGE Sterowanie dostosowane do wymagań FXG/FXGC/FXGE Sterowanie dostosowane do wymagań FXG Sterowanie dostosowane do wymagań Komunikacja Szybkość Możliwość rozbudowy Przetwarzanie analogowe Pozycjonowanie Przetwarzanie analogowe Pozycjonowanie Pamięć FXGC Super kompaktowe sterowanie Komunikacja Szybkość Możliwość rozbudowy Przetwarzanie analogowe Pozycjonowanie Pamięć FXGE standard dla kompletnego rozwiązania Komunikacja Szybkość Możliwość rozbudowy Pamięć FXG jest to podstawowy sterownik kompaktowy PLC będący częścią serii FX, przeznaczony do prostych, lecz krytycznych pod względem wydajności aplikacji. Dzięki wyposażeniu w innowacyjną technologię serii FX, sterownik ten oferuje wiele korzyści. Sterowniki kompaktowe PLC trzeciej generacji Wysoce elastyczny Architektura o podwójnej magistrali systemowej Obsługuje do 8 bezpośrednio podłączonych we/wy, lub do 56 we/wy za pomocą zdalnych we/wy CC-Link. FXG/FXGC/FXGE w skrócie CZASY PRZETWARZANIA Instrukcje podstawowe: 0, μs/ instrukcję (instrukcje stykowe) Instrukcje użytkowe: 0, μs/ instrukcję (instrukcja MOV) DUŻA PAMIĘĆ Wbudowana pamięć programu o pojemności 000 kroków. Kasety pamięci EEPROM z funkcją ładowania programu (FXG/FXGE). FXGC rozszerza linię FX o podstawowy model PLC ze złączem wtykowym. Ten niezwykle kompaktowy produkt, posiadający taką samą moc obliczeniową co bardzo udany model FXG, zmniejsza przestrzeń potrzebną do instalacji oraz czas wykonania połączeń i potencjalne błędy okablowania. Super kompaktowe sterowniki PLC trzeciej generacji Zredukowane rozmiary i okablowanie, poprzez podłączenie wejść/ wyjść przez złącze wtykowe Architektura z podwójną magistralą systemową Sterowanie do 8 bezpośrednio podłączonych we/wy, lub do 56 zdalnych we/wy przez sieć CC-Link. OBOWIĄZUJĄCE NORMY Wszystkie produkty spełniają normy EN i UL/cUL. Posiadają także różne dopuszczenia do transportu morskiego. W kwestii dopuszczeń sterowników FXGC/FXGE do transportu morskiego, prosimy kontaktować się z lokalnym przedstawicielem Mitsubishi. FXGE oprócz potężnej wydajności FXG oferuje wbudowane wejścia/wyjście analogowe oraz interfejs Ethernet. Świetnie dopasowany do wielu aplikacji. Kompletne sterowniki PLC trzeciej generacji Wysoka elastyczność Architektura z podwójną magistralą systemową Sterowanie do 8 bezpośrednio podłączonych we/wy, lub do 56 zdalnych we/wy przez sieć CC-Link. DUŻA PAMIĘĆ OPERANDÓW Znaczniki pomocnicze adresów Liczniki czasu 0 adresów Liczniki 5 adresów Rejestry danych adresów Rejestry rozszerzone.000 adresów Rozszerzone rejestry plikowe.000 adresów 9

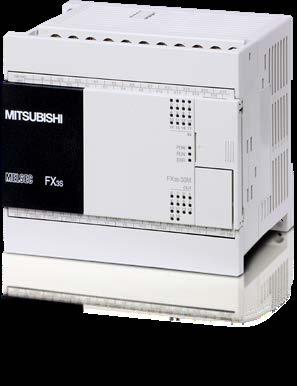

10 FXS nowe możliwości FXS nowe możliwości FXS Proste mikrosterowanie Komunikacja Szybkość Możliwość rozbudowy Przetwarzanie analogowe Pozycjonowanie Pamięć Oprócz wysokiego stosunku wydajności do kosztu, FXS jako podstawowy model sterownika kompaktowego oferuje różne opcje rozbudowy. Nawet w małych systemach, FXS umożliwia przetwarzanie wartości analogowych, a także wykorzystanie funkcje Ethernet i Modbus. Podstawowy sterownik do ogólnych zastosowań Wysoka wydajność przy minimalnych rozmiarach Zainstaluj i zapomnij Typowym zastosowaniem sterowników FXS są małe, wbudowane systemy sterowania, które w trakcie prowadzenia normalnych prac konserwacyjnych są niedostępne. Z tej przyczyny FXS został zaprojektowany jako bezobsługowe, odporne PLC. Takie cechy, jak praca bezobsługowa, pamięć EEPROM na 000 kroków programu i zegar czasu rzeczywistego, pomagają w wykonaniu na FXS autonomicznego systemu sterowania oraz zmniejszają ingerencje technika serwisu. Zdalne sterowanie FXS posiada dodatkową gamę kart rozszerzających typu BD, zapewniających komunikację RS, RS85, RS lub Ethernet. Karty te mogą być wykorzystane do podłączenia i kontroli różnych produktów innych firm, takich jak czytniki kodów kreskowych czy drukarek. FXS w skrócie CZASY PRZETWARZANIA Instrukcje podstawowe: 0, μs/ instrukcję (instrukcje stykowe) Instrukcje użytkowe: 0,5 μs/ instrukcję (instrukcja MOV) SPECYFIKACJE PAMIĘCI Wbudowana pamięć programu o pojemności 000 kroków. Bez baterii. Nie wymaga konserwacji. OBOWIĄZUJĄCE NORMY Wszystkie produkty spełniają normy EN i UL/cUL. W kwestii dopuszczeń FXS do transportu morskiego należy skonsultować się z lokalnym przedstawicielem Mitsubishi. SPECYFIKACJE PAMIĘCI OPERANDÓW Znaczniki pomocnicz.56 adresów Liczniki czasu 8 adresów Liczniki 67 adresów Rejestry danych.000 adresów Rozszerzone rejestry plikowe.000 adresów 0

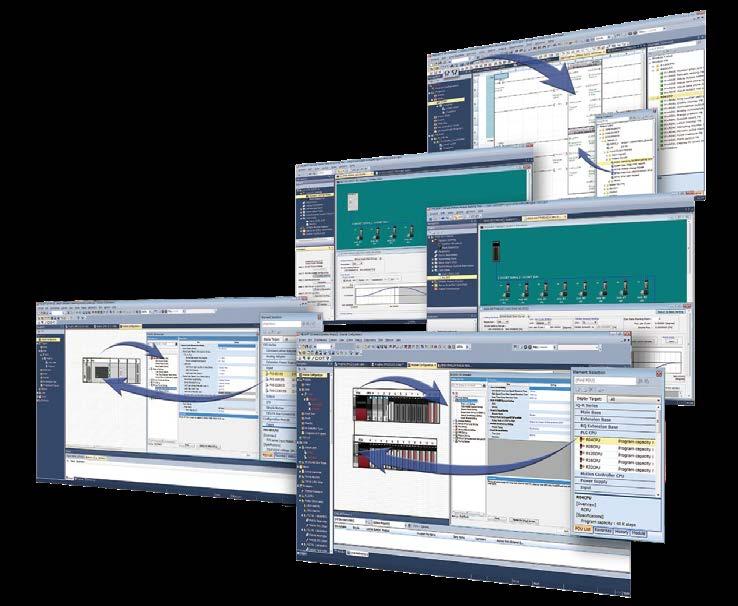

11 Programowanie Postępowe koncepcje programowe Rodzina PLC FX Mitsubishi Electric ma na całym świecie opinię niezawodnych, wydajnych i łatwych w użytkowaniu sterowników. Te podstawowe wartości zostały również wykorzystane do stworzenia MELSOFT koncepcji zintegrowanego oprogramowania Mitsubishi Electric. Łatwe programowanie Rodzina FX ma prostą strukturę programowania, łączącą instrukcje podstawowe i stosowane. Instrukcje podstawowe są wspólne dla wszystkich sterowników PLC rodziny FX. Instrukcje stosowane dają możliwość realizacji specjalistycznego sterowania, jak np. porównywanie danych, regulacja PID oraz sterowanie komunikacją, a każda z nich dostępna jest w serii FX. Wraz ze stopniowo zwiększającą się wydajnością poszczególnych serii sterowników FX, wzrasta liczba dostępnych instrukcji stosowanych. M Debugging aintenance MELSOFT GX Works System Design Programming Wydajne narzędzia Oprogramowanie narzędziowe sterowników do PLC jest ciągle rozwijane. Użytkownicy zwracają szczególną uwagę na możliwość ponownego użycia kodu programu i na koncepcję bloków funkcyjnych. Pomaga to zmniejszyć ilość błędów, skrócić czas pracy programistów oraz umożliwia zarządzanie całym procesem programowania, co w rezultacie zwiększa całkowitą wydajności. Prosty oraz intuicyjny Kluczem do każdego dobrego oprogramowania jest to, że jest łatwy w obsłudze. Dzięki zastosowaniu intuicyjnej struktury osiągnęły ten efekt pakiety programowe GX Works Mitsubishi Electric. Oprogramowanie GX Works posiada rozbudowane funkcje pomocy i zaawansowany poziom komunikacji, zapewniający bezpieczną i niezawodną komunikację ze sterownikami PLC. Wybierz to, czego potrzebujesz GX Works Mitsubishi Electric umożliwia tworzenie programów w postaci listy instrukcji, drabinek, bloków funkcyjnych, tekstu strukturalnego lub w formacie SFC oraz zapewnia zgodność z IEC 6-. Użycie standardowych języków programowania, zgodnych z normą IEC 6-, do zaprogramowania dużych projektów, może pomóc użytkownikowi w osiągnięciu oszczędności dzięki ponownemu użyciu kodu PLC i bloków funkcyjnych. Oprogramowanie GX Works umożliwia użytkownikom zaprogramowanie wszystkich typów sterowników PLC MELSEC Mitsubishi Electric. Jednak dla użytkowników, którzy potrzebują jedynie narzędzia do programowania sterowników serii FX, oferujemy oprogramowane GX Works FX. Dla serii iq-f oraz iq-r Mitsubishi Electric oferuje GX Works następną generację środowiska programowania sterowników PLC. Kolejny krok z iq Works Wraz z pakietem oprogramowania iq Works, Mitsubishi Electric oferuje zintegrowane środowisko inżynierskie. Intuicyjny interfejs użytkownika umożliwia zaprogramowanie i konfigurację nowej serii iq-f oraz iq-r, w tym konfigurację systemu i sieci, programowanie MELSEC System Q, serii MELSEC L i rodziny FX. Ponadto narzędzie pozwala skonfigurować sterowniki ruchu i serwonapędy, zaprojektować interfejsy użytkownika dla paneli operatorskich rodziny GOT, jak również zaprogramować roboty za pomocą RT ToolBox oraz sparametryzować przetwornice częstotliwości FREQROL.

12 Rozwiązania sieciowe Sieci i komunikacja Często zachodzi potrzeba zintegrowania między sobą aplikacji w całej fabryce, w celu raportowania danych produkcyjnych lub śledzenia i przetwarzania danych przez aplikacje biurowe. W niektórych przypadkach, gdy aplikacja znajduje się w niedostępnym miejscu, również w celu zdalnego monitorowania i konserwacji. Rodzina sterowników FX spełnia te wymagania na wszystkich poziomach. Uproszczona komunikacja Współczesne sterowniki z rodziny FX wykorzystują podstawową koncepcję komunikacyjną, w której dodatkowe karty komunikacyjne RS, RS lub RS85 mogą być dodane bezpośrednio do jednostki centralnej, bez konieczności zwiększania przestrzeni instalacyjnej. Można ich użyć do komunikacji z różnymi urządzeniami pochodzącymi od innych dostawców, jak na przykład z czytnikami kodu paskowego, drukarkami lub modemami. Sterowniki PLC z rodziny FX oferują szeroką gamę modułów komunikacyjnych. Należą do nich moduły komunikacyjne, Sterowniki PLC serii FX oferują szeroki zakres możliwości komunikacyjnych. Sieci mają sens Zastosowanie komunikacji sieciowych w skomplikowanych aplikacjach pozwala na uproszczenie systemu sterowania i obniżenie kosztów. Na przykład podajnik transportowy w systemie magazynowym może osiągać długość setek metrów. Zastosowanie sieci komunikacyjnej CC-Link w takiej aplikacji pozwala na drastyczną redukcję wymaganego okablowania, skrócenie czasu diagnostyki i przeglądów konserwacyjnych. Zdalne przeglądy konserwacyjne Dzięki technologii komunikacyjnej możliwe jest umieszczenie sterowania PLC w najbardziej odległych lokalizacjach. Poprzez modem GSM (lub inne urządzenie telemetryczne) podłączony do PLC, użytkownik może monitorować pracę sterownika lub zdalnie obsługiwać system. Odległy system może również przesyłać do centrum przetwarzania danych informacje o alarmach, ostrzeżeniach lub o statusie pracy. Przykład zdalnej przepompowni które mogą łączyć się z sieciami otwartymi i zgodnymi z potrzebami klienta, takimi jak na przykład Ethernet, Profibus DP, CC-Link, DeviceNet, CANopen lub Modbus. Interfejs Ethernet wbudowany do jednostek centralnych FX5U i FX5UC, umożliwia połączenie z komputerem osobistym lub komunikację z innymi urządzeniami. Sterowniki FX5U i FX5UC oferują także zintegrowany interfejs RS85, który umożliwia podłączenie do 6 przetwornic Mitsubishi lub komunikację Modbus z maksymalnie urządzeniami, takich jak np. regulatory temperatury.

13 Rozwiązania analogowe Rozwiązania analogowe W systemach sterowania automatycznego, obsługa sygnałów analogowe jest jedną z najważniejszych dziedzin. Dla użytkowników krytycznie ważne jest to, aby przy zastosowaniu technologii PLC w ekonomiczny sposób spełnić wymagania aplikacji. Gdzie używane są sygnały analogowe? Sygnały analogowe są stosowane w szerokim spektrum systemów sterowania. Na przykład przy pomocy sygnału analogowego można sterować prędkością obrotową silnika, lub mierzyć sygnał z czujnika poziomu płynu. Sterowanie cyfrowo - analogowe (D/A) Po przetworzeniu wartości cyfrowej na postać analogową, sterownik PLC może generować analogowy sygnał prądowy lub napięciowy, który przesłany do przetwornicy częstotliwości może zwiększyć lub zmniejszyć prędkość obrotową silnika. Sterowanie analogowo - cyfrowe (A/D) W tym typie sterowania zmienny sygnał analogowy przesyłany jest do PLC i tam przetwarzany bezpośrednio na wartość cyfrową. Przykładem takiego sterowania może być pomiar poziomu cieczy w zbiorniku, co pozwala sterownikowi PLC na dokładne sterowanie ilością przechowywanej cieczy. Przetwornica Przykład: sterowanie D/A może być używane do ustawiania prędkości falownika napędzającego silnik. Przykład: regulacja temperatury utrzymuje wymagany poziom lepkości cieczy. Przykład: przetwarzanie A/D można wykorzystać do sterowanie prędkością napełniania zbiorników. Rozwiązania analogowe są ważną częścią techniki sterowania i pozwalają na uproszczenie i jednoczesne zwiększenie dokładności sterowania w systemach produkcyjnych.. Przykład regulacji temperatury. Regulacja temperatury Regulacja temperatury jest trzecim typem sterowania analogowego. Przykładem takiego sterowania może być piec, którego temperatura jest mierzona i następnie porównywana w PLC z zadanym zakresem temperatury. Do utrzymania stałej temperatury można zastosować dodatkowe grzanie i chłodzenie. Do wyboru rozwiązania Sterowniki z rodziny FX oferują szeroką gamę rozwiązań analogowych, od i kanałowych kart BD z serii FXG, aż do 8 kanałowych modułów wejściowych FX5-8AD, w których można mieszać sygnały napięciowe, prądowe oraz z czujników temperatury. Moduły analogowe z serii FX mogą przetwarzać sygnały z rozdzielczością od 8 do 6 bitów. Jednostki centralne FXGE i FX5U wyposażone są w analogowe kanały wejściowe i analogowy kanał wyjściowy. Tak szeroki wybór i elastyczność rozwiązań daje pewność, że dla większości zastosowań można tutaj znaleźć właściwe rozwiązanie.

14 Rozwiązania sterowania napędem Rozwiązania sterowania napędami Zastosowanie prostych systemów pozycjonowania pomaga zwiększyć dokładność procesów obróbczych, zredukować straty i przeróbki oraz pozwala podnieść jakość produkcji. Stół X-Y do prostej obróbki Wejście szybkiego licznika Podczas sterowania pracą silnika, można liczyć ilość impulsów wyjściowych i kontrolować jego względne położenie. Jednak dla uzyskania wyższej dokładności sterowania, zalecany jest odczyt pozycji za pomocą szybkiego licznika bezpośrednio z enkodera. Ponieważ aktualna pozycja jest mierzona a nie wyliczana, pozwala to rozwiązywać problemy związane z luzem nawrotnym i poślizgiem. Stacja wiercenia poziomego Typowe zastosowania Proste zastosowania pozycjonowania, oprócz niezależnego sterowania pracą osi, stawiają wiele innych wymagań. W podanym przykładzie stołu X-Y, położenie względne uzyskiwane jest w ten sposób, że jedna oś porusza się niezależnie od drugiej aż do osiągnięcia docelowej pozycji. Są dwa główne elementy, pozwalające na zrealizowanie tego typu sterowania pozycjonowaniem. Stacja wiercenia pionowego Sterowniki PLC serii FX mogą skutecznie zarządzać prostymi systemami pozycjonowania. Wyjścia ciągu impulsów Ciąg impulsów wyjściowych może służyć do sterowania pracą silników krokowych lub wzmacniaczy serwo, które w podłączonym silniku wywołują ruch, prowadzący do osiągnięcia zadanej pozycji. Większy dostępny zakres częstotliwości impulsów wyjściowych oznacza możliwość uzyskania wyższej prędkości i/lub dokładności. Na przykład, gdy zastosowany jest silnik krokowy o dużej liczbie pozycji, możliwe jest zwiększenie dokładności pozycjonowania, co pozwala na bardziej precyzyjne sterowanie pozycją. Wbudowane pozycjonowanie jest standardem Sterowniki serii FX mają standardowo wbudowane liczniki szybkich impulsów (do 00 khz) i wyjścia ciągu impulsów (do 00 khz). Szybkie liczniki mogą być skonfigurowane do zliczania jednofazowego ciągu impulsów lub impulsów dwufazowych. Wyjścia ciągu impulsów mogą być skonfigurowane w taki sposób, aby generowały nieprzerwany ciąg impulsów o zmiennej częstotliwości lub zadaną ilość impulsów o stałej częstotliwości. Do zastosowań wymagających precyzyjnego pozycjonowania dostępne są także opcjonalne sterowniki Simple Motion, moduły liczników szybkich i moduły pozycjonujące. Przykład sterowania pracą taśmociągu

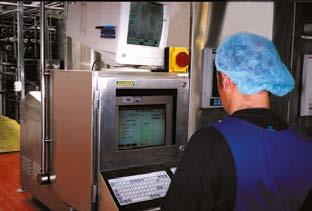

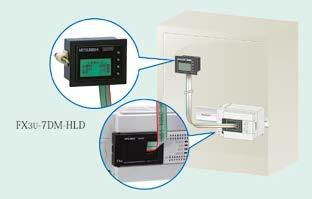

15 Rozwiązania wizualizacji Rozwiązania wizualizacji Obszarem rozwiązań automatyki o stale wzrastającym znaczeniu jest raportowanie i wyświetlanie informacji eksploatacyjnych. Dane te umożliwiają operatorom, zespołom utrzymania ruchu i menadżerom, na podejmowanie świadomych decyzji w najlepiej pojętym interesie przedsiębiorstwa. W przemyśle spożywczym bardzo ważna jest higiena. Wyświetlacz FXU-7DM można montować bezpośrednio w jednostce głównej FXU lub na drzwiach szafy sterowniczej. GOT to typowy pulpit operatorski HMI. Właściwe narzędzie do właściwego zadania W celu uzyskania najwyższej sprawności, każdy użytkownik wymaga dostępu do informacji w jego miejscu pracy oraz w takiej formie, która najpierw uwydatnia ważne dla niego dane. Oznacza to zapotrzebowanie na cały asortyment różnych narzędzi. Jako przykład przedstawiamy trzy możliwe scenariusze. Operator maszyny Często maszyny wytwarzają wokół siebie mnóstwo odpadów produkcyjnych i, jak np. w przemyśle spożywczym, muszą być utrzymywane w czystości. Każdy wyświetlacz umieszczony w takim środowisku musi posiadać wysoki stopień ochrony (IP), wskazujący na dużą odporność na działanie wody. Dla operatorów bardzo ważne jest dysponowanie dużym i wyraźnym wyświetlaczem, co przy słabym oświetleniu lub zastosowaniu małych czcionek, zmniejszy możliwość błędnego odczytu. Wiadomo również, że zastosowanie grafiki dodatkowo zmniejsza możliwość błędnych odczytów złożonych danych. Zespół utrzymania ruchu Krytyczne informacje dla inżyniera utrzymania to dane o błędach i dane diagnostyczne w sterowniku PLC, wykorzystywane do diagnozowania problemów związanych z prowadzonym procesem. Jednakże dodatkowe informacje dotyczące upływu godzin pracy lub przepracowanych cykli procesu, (które można nazwać miękką informacją, ponieważ są obliczane na podstawie parametrów pracy), pozwalają inżynierowi utrzymania przewidzieć możliwą usterkę i zorganizować konserwację zapobiegawczą. Dostęp do tych danych można uzyskać z poziomu terminala operatora maszyny, przez sieć lub przez dedykowany wyświetlacz, zamontowany wewnątrz lub na szafie sterowniczej. Menadżer produkcji Informacje dotyczące procesu produkcji powinny być dostarczane siecią do biura specjalisty odpowiedzialnego za planowanie i kontrolę produkcji oraz wyświetlane na ekranie jego komputera PC. W tym przypadku dodatkowe oprogramowanie, jak OPC/OPC-UA serwer, aplet Java, kontrolka Active X lub system SCADA pozwolą w przejrzysty i zwięzły sposób na wyświetlanie dużych ilości danych, pochodzących z różnych źródeł. Na podstawie tych danych kierownicy produkcji otrzymają pełną informację o procesach produkcyjnych. Oglądasz to, co chcesz Mitsubishi Electric oferuje szeroką gamę rozwiązań do wizualizacji danych, począwszy od najprostszych wyświetlaczy typu FXU-7DM, przez zaawansowane terminale graficzne serii GOT oraz szeroką gamę rozwiązań programowych z pakietu programów MELSOFT. Ta potężna kombinacja sprzętu i oprogramowania oznacza, że dla większości zastosowań istnieje opłacalne rozwiązanie. 5

16 Zastosowania Gdzie są używane sterowniki PLC serii FX? Wypoczynek i rozrywka Obsługa projektorów w multikinach Systemy animacji w muzeach i parkach tematycznych Medycyna Testowanie aparatów oddechowych Sterylizacja Przemysł farmaceutyczny i chemiczny Sterowanie dawkowaniem Systemy pomiaru zanieczyszczeń Zamrażanie kriogeniczne Chromatografia gazowa Pakowanie Przetwórstwo tworzyw sztucznych Systemy spawania plastiku Systemy zarządzania energią dla wtryskarek Maszyny załadunkowe/ rozładunkowe Maszyny testowe do rozdmuchiwarek Wtryskarki Drukowanie Przemysł tekstylny Sterowanie urządzeniami sanitarnymi w taborze kolejowym Eurostar. Sterowniki PLC serii FX znajdują zastosowanie w szerokim spektrum aplikacji: od krytycznych procesów w przemyśle farmaceutycznym do wysublimowanych aplikacji w przemyśle rozrywkowym. Dzięki jakości produktu, elastyczności, kompaktowym rozmiarom i łatwości użytkowania, rodzina sterowników FX pozostaje nadal numerem wśród producentów maszyn i urządzeń. Przedstawiamy tutaj tylko kilka przykładów zastosowań, które w przeszłości zostały przez klientów całkowicie zrealizowane. Rolnictwo Systemy nawadniania roślin Systemy hodowli sadzonek Tartaki Systemy zarządzania budynkami Monitorowanie czujników dymu Wentylacja i regulacja temperatury Sterowanie dźwigami (windami) Sterowanie pracą drzwi obrotowych Centrale telefoniczne Zarządzanie energią Zarządzanie basenami kąpielowymi Budownictwo Produkcja mostów stalowych Systemy wiercenia tunelów Transport Sterowanie urządzeniami sanitarnymi na statkach pasażerskich Sterowanie urządzeniami sanitarnymi w taborze kolejowym Sterowanie pojazdami straży pożarnej i pompami Sterowanie urządzeniami pojazdów transportu odpadów Media Oczyszczalnie ścieków Przepompownie wody pitnej 6 Przemysł spożywczy Wytwarzanie chleba (mieszalniki, wypiek) Przetwarzanie produktów spożywczych (mycie, segregowanie, krojenie, pakowanie)

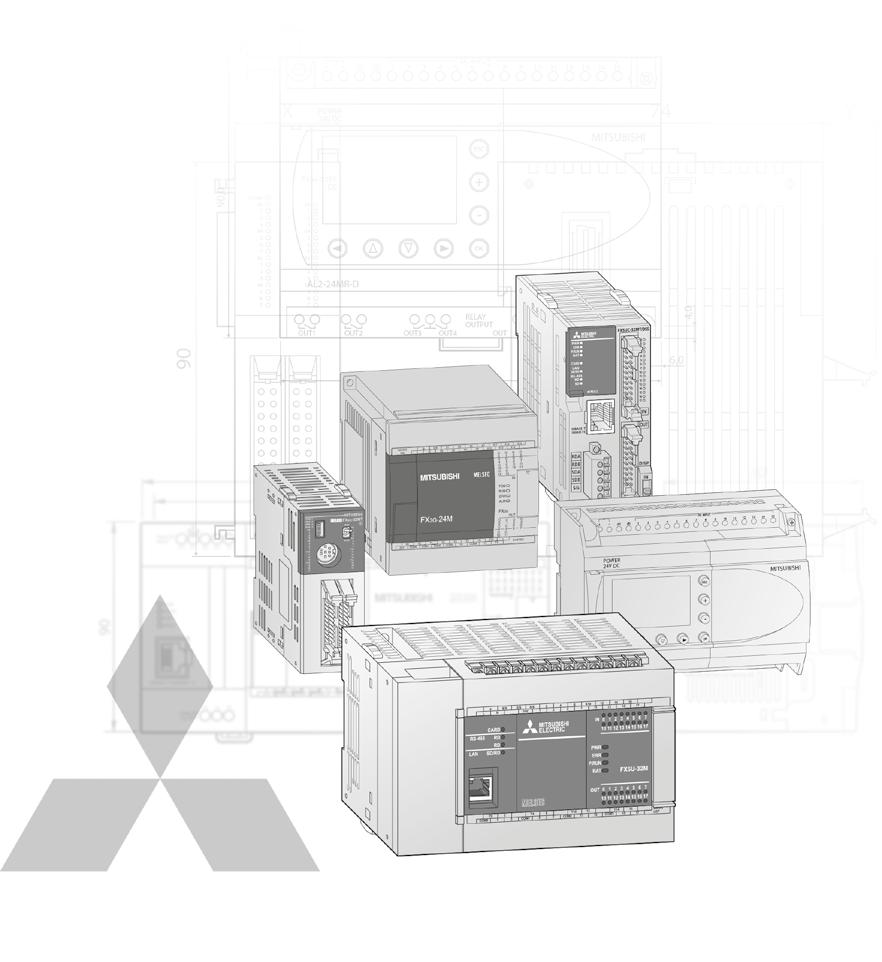

17 ALPHA FXS FXG FXGC FXGE FXU FXUC FX5U FX5UC Informacje techniczne

18 Dalsze publikacje na temat rodziny sterowników PLC Broszury Rodzina sterowników modułowych PLC Katalogi produktowe programowalnych sterowników logicznych i akcesoriów do serii MELSEC iq-r/system Q/L. Rodzina HMI Katalog produktów: terminale operatorskie, oprogramowanie nadzorujące i akcesoria Rodzina FR Katalog produktów dotyczący przetwornic i akcesoriów Rodzina MR Katalog produktów: serwowzmacniacze i serwonapędy, sterowniki ruchu i akcesoria Rodzina robotów Katalog produktów na temat robotów przemysłowych i akcesoriów Rodzina LVS Katalog produktów: rozdzielnice niskiego napięcia, styczniki magnetyczne i wyłączniki Księga Automatyzacji Przegląd wszystkich produktów automatyki Mitsubishi, takich, jak przetwornice częstotliwości, serwonapędy, systemy sterowania ruchem, roboty itd. Więcej informacji? Niniejszy katalog produktów został tak zaprojektowany, aby dać przegląd całego spektrum sterowników PLC z rodziny MELSEC FX. Jeżeli niniejszy katalog nie zawiera poszukiwanych przez państwa informacji, istnieje wiele sposobów uzyskania dalszych szczegółów na temat konfiguracji i zagadnień technicznych, cen oraz dostępności produktów. Informacje odnośnie zagadnień technicznych można znaleźć w witrynie Nasza witryna umożliwia prosty i szybki dostęp do dalszych danych technicznych oraz aktualnych szczegółów dotyczących naszych produktów i usług. Podręczniki i katalogi są dostępne w kilku różnych językach i można je pobrać bezpłatnie. W sprawach technicznych oraz dotyczących konfiguracji, cen i dostępności, należy kontaktować się z naszymi dystrybutorami i partnerami. Partnerzy i dystrybutorzy Mitsubishi Electric chętnie pomogą w uzyskaniu odpowiedzi na pytania techniczne lub w konfiguracji. Wykaz partnerów Mitsubishi Electric znajduje się na końcu niniejszego katalogu lub na naszej witrynie w części Kontakt z nami. O niniejszym katalogu technicznym Ta część stanowi przewodnik po dostępnych produktach. Szczegółowe zasady dotyczące konfiguracji, tworzenia systemów, instalacji i ustawień podano w podręcznikach dla poszczególnych produktów. Należy się upewnić, że wszelkie systemy projektowane z uwzględnieniem produktów z niniejszego katalogu nadają się do ustalonych celów, spełniają właściwe wymagania oraz są zgodne z zasadami konfiguracji produktów przedstawionymi w odpowiednich podręcznikach. Specyfikacje mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe podlegają ochronie praw autorskich. Mitsubishi Electric Europe B.V., Factory Automation - European Business Group Opisane w niniejszym dokumencie produkty Mitsubishi Electric Europe B.V. nie znajdują się na liście produktów podwójnego zastosowania i do ich eksportu nie są wymagane zezwolenia.

19 Spis treści Wprowadzenie i konfiguracji Przegląd produktów MELSEC iq-f... Przegląd produktów MELSEC-F...5 Instrukcja doboru serii FX...6 Komponenty do systemu PLC FX...7 Konfiguracja serii FX...8 Obliczanie zużycia energii...8 Funkcje zintegrowane z MELSEC iq-f...9 Funkcje zintegrowane z MELSEC-F...5 Jednostki centralne MELSEC FX Seria FX5U...6 Seria FX5UC...9 Seria FXS... Seria FXG...5 Seria FXGE...7 Seria FXGC...9 Seria FXU... Seria FXUC...6 Rozszerzenie we/wy MELSEC FX Zasilane jednostki rozszerzające...9 Niezasilane moduły rozszerzające...5 Moduły funkcji specjalnych MELSEC FX Moduły analogowe...55 Moduły regulatorów temperatury...58 Moduł logowania danych, moduły liczników szybkich...59 Moduły pozycjonowania...60 Moduły Simple Motion...6 Moduły sieciowe...6 Moduły komunikacyjne, moduły interfejsów...68 Karty adapterów i adaptery komunikacyjne...7 Adaptery interfejsu Akcesoria Adapter rozszerzeń, moduły konwersji...7 Adapter konwersji, kasety pamięci...75 Zewnętrzne listwy zacisków, kabel i zaciski przyłączeniowe...76 Zasilacze...77 Karta pamięci, baterie rezerwowe...78 Kable...79 Moduły wyświetlaczy Sterowniki ALPHA Jednostki centralne...8 Jednostki rozszerzeń i akcesoria Wymiary Jednostki centralne...86 Jednostki rozszerzeń...89 Moduły funkcji specjalnych...9 Akcesoria...9 Seria ALPHA Oprogramowanie i programatory Program narzędziowy...96 Zatwierdzenia...0 Indeks...0

20 Przegląd produktów Seria MELSEC iq-f Następna generacja sterowników FX Seria MELSEC iq-f jest następcą udanej serii FX i oferuje wyjątkową wydajność, doskonałe sterowanie napędami oraz ulepszone środowisko programistyczne. Niezależnie od tego, czy jest to samodzielne rozwiązanie, czy też aplikacja sieciowa, MELSEC iq-f przenosi firmę na wyższy poziom rozwoju. Wprowadzenie i konfiguracji MELSEC iq-f FX5U we/wy 6 we/wy 80 we/wy Zasilanie AC DC AC DC AC DC FX5U-MR/ES FX5U-MR/DS FX5U-6MR/ES FX5U-6MR/DS FX5U-80MR/ES FX5U-80MR/DS Moduły CPU FX5U-MT/ES FX5U-MT/DS FX5U-6MT/ES FX5U-6MT/DS FX5U-80MT/ES FX5U-80MT/DS FX5U-MT/ESS FX5U-MT/DSS FX5U-6MT/ESS FX5U-6MT/DSS FX5U-80MT/ESS FX5U-80MT/DSS Wejścia typu DC Sink/source Sink/source Sink/source Punkty we/wy Do 56 lokalnych, do 5 włącznie z we/wy sieciowymi Do 56 lokalnych, do 5 włącznie z we/wy sieciowymi Do 56 lokalnych, do 5 włącznie z we/wy sieciowymi Rozmiar programu k kroków Środowisko inżynierskie GX Works GX Works GX Works Wbudowane we/wy analogowe kanałów wejściowych (napięcie) kanał wyjściowy (napięcie) kanałów wejściowych (napięcie) kanał wyjściowy (napięcie) kanałów wejściowych (napięcie) kanał wyjściowy (napięcie) Wbudowany port Ethernet ü ü ü FX5UC we/wy 6 we/wy 96 we/wy Zasilanie DC DC DC Moduły CPU Wejścia typu DC Punkty we/wy FX5UC-MT/D FX5UC-6MT/D FX5UC-96MT/D FX5UC-MT/DSS FX5UC-6MT/DSS FX5UC-96MT/DSS Sink Sink/source Do 56 lokalnych, do 5 włącznie z we/wy sieciowymi Sink Sink/source Do 56 lokalnych, do 5 włącznie z we/wy sieciowymi Sink Sink/source Do 56 lokalnych, do 5 włącznie z we/wy sieciowymi Rozmiar programu k kroków Środowisko inżynierskie GX Works GX Works GX Works Wbudowane we/wy analogowe Wbudowany port Ethernet ü ü ü Rodzaj wyjść: Wyjście przekaźnikowe Wyjście tranzystorowe (sink) Wyjście tranzystorowe (source)

21 Przegląd produktów Seria MELSEC-F Seria FX, trzecia generacja programowalnych sterowników kompaktowych Seria FX wyróżnia się szybkością, pojemnością pamięci, wydajnością i bogactwem funkcji. Zintegrowana z wieloma funkcjami, w tym wejściami/ wyjściami analogowymi, komunikacją, Ethernetem i pozycjonowaniem, seria FX zapewnia wysoką wydajność w wielu różnorodnych aplikacjach. MELSEC-F FXS FXG FXGC FXGE 0 0 we/wy 60 we/wy we/wy 0 we/wy Zasilanie AC DC AC DC DC AC DC Moduły CPU FXS-0MR/ES, FXS-MR/ES, FXS-0MR/ES, FXS-0MR/ES, FXS-0MR/ES-AD FXS-0MT/ES, FXS-MT/ES, FXS-0MT/ES, FXS-0MT/ES, FXS-0MT/ESS-AD FXS-0MT/ESS, FXS-MT/ESS, FXS-0MT/ESS, FXS-0MT/ESS, FXS-0MT/ES-AD FXS-0MR/DS, FXS-MR/DS, FXS-0MR/DS, FXS-0MR/DS FXS-0MT/DS, FXS-MT/DS, FXS-0MT/DS, FXS-0MT/DS FXS-0MT/DSS, FXS-MT/DSS, FXS-0MT/DSS, FXS-0MT/DSS FXG-MR/ES, FXG-MR/ES, FXG-0MR/ES, FXG-60MR/ES FXG-MT/ES, FXG-MT/ES, FXG-0MT/ES, FXG-60MT/ES FXG-MT/ESS, FXG-MT/ESS, FXG-0MT/ES, FXG-60MT/ESS FXG-MR/DS, FXG-MR/DS, FXG-0MR/DS, FXG-60MR/DS FXG-MT/DS, FXG-MT/DS, FXG-0MT/DS, FXG-60MT/DS FXG-MT/DSS, FXG-MT/DSS, FXG-0MT/DSS, FXG-60MT/DSS FXGC-MT/D FXGC-MT/DSS FXGE-MR/ES, FXGE-0MR/ES FXGE-MT/ES, FXGE-0MT/ES FXGE-MT/ESS, FXGE-0MT/ESS Wejścia typu DC Sink/source Sink/source Sink/source Sink/source Punkty we/wy Do 0 lokalnych Do 8 lokalnych, do 56 włącznie z we/wy sieciowymi Do 8 lokalnych, do 56 włącznie z we/wy sieciowymi FXGE-MR/DS, FXGE-0MR/DS, FXGE-MT/DS, FXGE-0MT/DS, FXGE-MT/DSS, FXGE-0MT/DSS Do 8 lokalnych, do 56 włącznie z we/wy sieciowymi Rozmiar programu k kroków Środowisko inżynierskie GX Works GX Works GX Works GX Works Wbudowane we/wy analogowe FXS-0M: kanałów wejściowych (napięcie) kanałów wejściowych (napięcie) kanał wyjściowy (napięcie) Wbudowany port Ethernet ü Wprowadzenie i konfiguracji FXU FXUC 6 8 we/wy 6 96 we/wy Zasilanie AC DC DC Moduły CPU FXU-6MR/ES, FXU-MR/ES, FXU-8MR/ES, FXU-6MR/ES, FXU-80MR/ES, FXU-8MR/ES FXU-6MT/ES, FXU-MT/ES, FXU-8MT/ES, FXU-6MT/ES, FXU-80MT/ES, FXU-8MT/ES FXU-6MT/ESS, FXU-MT/ESS, FXU-8MT/ESS, FXU-6MT/ESS, FXU-80MT/ESS, FXU-8MT/ESS FXU-6MR/DS, FXU-MR/DS, FXU-8MR/DS, FXU-6MR/DS, FXU-80MR/DS FXU-6MT/DS, FXU-MT/DS, FXU-8MT/DS, FXU-6MT/DS, FXU-80MT/DS FXU-6MT/DSS, FXU-MT/DSS, FXU-8MT/DSS, FXU-6MT/DSS, FXU-80MT/DSS FXUC-6MR/D-T, FXUC-6MR/DS-T FXUC-6MT/D, FXUC-MT/D, FXUC-6MT/D, FXUC-96MT/D FXUC-6MT/DSS, FXUC-MT/DSS, FXUC-6MT/DSS, FXUC-96MT/DSS Rodzaj wejścia Wejście DC typu sink/source Wejście DC typu sink/source (z wyjątkiem : wejście DC typu sink) Punkty we/wy Do 56 lokalnych, do 8 włącznie z we/wy sieciowymi Do 56 lokalnych, do 8 włącznie z we/wy sieciowymi Rozmiar programu k kroków 6 6 Środowisko inżynierskie GX Works GX Works Rodzaj wyjść: Wyjście przekaźnikowe Wyjście tranzystorowe (sink) Wyjście tranzystorowe (source) 5

22 Opis systemu Instrukcja doboru seria FX Wybierz element systemu Określ szczegółowe wymagania Wybierz właściwy model FX Wprowadzenie i konfiguracji 6 Sprzęt Opcje We/wy przez listwę zaciskową We/wy przez złącze Nierozszerzalny* Rozszerzalny Rozszerzalny Element systemu Szczegóły techniczne* FXS FXG FXGE FXU FX5U FXGC FXUC FX5UC Do 0 lokalnych we/wy P p p p p p p p Do 8 lokalnych we/wy P P p p P p p Punkty we/wy Do 56 lokalnych we/wy P P P P Do 56 lokalnych i sieciowych we/wy P P p p P p p Do 8 lokalnych i sieciowych we/wy P p P p Do 5 lokalnych i sieciowych we/wy P P Zasilanie Zasilanie AC P P P P P Zasilanie DC P P P P P P Rodzaj wejścia 00 V AC P P P V DC P P P P P P P P Przekaźnik P P P P P P Rodzaj wyjść Tranzystor P P P P P P P P Triak P P P Standardowa P P P p p P p p Szybkość CPU Podwyższona P p P p Szybki P P USB P P P P Porty komunikacyjne RS P P P P P P RS85 P P Ethernet P P P We/wy analogowe Wejścia:, wyjścia: P P We/wy analogowe (prąd/napięcie) Wejście czujnika temperatury Sieciowe Komunikacja Sterowanie przetwornicą częstotliwości Do kanałów z użyciem adapterów P P P P p P P p Do 8 kanałów z użyciem adapterów P p p P p p Do 6 kanałów z użyciem adapterów P P P P Do 6 kanałów wejściowych z użyciem specjalnych modułów funkcyjnych P P P p P P p Do 8 kanałów wejściowych z użyciem specjalnych modułów funkcyjnych P P Do kanałów wejściowych z użyciem adapterów P P P P p P P p Do 8 kanałów wejściowych z użyciem adapterów P p p P p p Do 6 kanałów wejściowych z użyciem adapterów P P P P Do 6 kanałów wejściowych z użyciem specjalnych modułów funkcyjnych P P P P P P P Regulacja temperatury P P P P P P P CC-Link (Stacja master/slave) P P P P P P P CANopen P P P P P SAE J99 P P P P P Ethernet P P P P P P P P Profibus DP Master P P Slave P P P P P Sieć N:N, połączenie równoległe P P P P P P P P Połączenie z komputerem (RSC/RS85) P P P P P P P P Komunikacja bezprotokołowa Dodatkowe porty komunikacyjne -kanałowa (RSC/RS85) P p P p P p p P Wielokanałowa (RSC) P P P P P P Wielokanałowa (RS85) P P P P P P RS P RS85 P P P P P P P RSC P P P P P P P USB P Wbudowany USB P P P P Modbus P P P P P P P P Analogowe P P P P P P P P Modulacja szerokości impulsu P P P P P P P P RS85 komunikacyjne P P P P P P P P Wbudowane pozycjonowanie maks. osi (00 khz) P P P p p P p p Wbudowane pozycjonowanie maks. osi (00 khz) P P P P P P Do osi (00 khz) z użyciem adapterów wyjść szybkich P Wbudowane pozycjonowanie maks. osi (00 khz) P P Pozycjonowanie Do 8 osi ( MHz) z użyciem specjalnych modułów funkcyjnych P P Do 6 osi SSCNETIII z użyciem specjalnych modułów funkcyjnych P p P p Do 0 osi SSCNETIII z użyciem specjalnych modułów funkcyjnych p P Do 8 osi SSCNETIII z użyciem specjalnych modułów funkcyjnych P Przełączanie krzywką P P P P Do 6 liczników szybkich maks. 60 khz P P P p p P p p Liczniki szybkie Do 8 liczników szybkich maks. 00 khz P p P p Do 8 liczników szybkich maks. 00 khz P P P Dodatkowe rozszerzenie z użyciem bloku szybkiego licznika P P P P Magazynowanie Przechowywanie danych źródłowych P P P P Logowanie Adapter karty CF P P danych Karty SD P P P : Zawiera wymaganą funkcjonalność p : Wyższa funkcjonalność lub większe możliwości rozszerzenia Jednostki centralne i we/wy: maks. kanały Jednostki centralne i we/wy: maks. osi Przy użyciu modułu z zaciskami. * Aby funkcje, w których występują inne reguły połączeń i inne wymagania, mogły mieć zastosowanie, niektóre elementy systemu wymagają użycia dodatkowych modułów rozszerzających. Więcej szczegółów znajduje się w poszczególnych katalogach produktów.

23 Opis systemu Jakie elementy są potrzebne do zbudowania systemu FX PLC? Podstawowy system FX PLC może składać się z samodzielnej jednostki centralnej, a jego funkcjonalność i zakres I/O można zwiększyć dodając rozszerzenie I/O i specjalne moduły funkcyjne. Poniżej przedstawiono przegląd dostępnych opcji. Jednostki centralne Jednostki centralne FXS, FXG, FXU i FX5U dostępne są w wersjach z zasilaniem AC lub DC oraz z wyjściami przekaźnikowymi lub tranzystorowymi. Jednostki centralne FXGC, FXUC oraz FX5UC zasilane są wyłącznie napięciem stałym i mają wyjścia tranzystorowe. Do programowania sterowników PLC służy przyjazne w obsłudze oprogramowanie narzędziowe GX Works oraz GX Works (PLC serii FX5), umożliwiające przenoszenie programów pomiędzy różnymi sterownikami PLC FX. Wszystkie jednostki centralne mają wbudowany zegar czasu rzeczywistego. Jednostki centralne serii FX mają różne konfiguracje I/O od 0 do 8 punktów, ale w zależności od wybranego modelu i serii FX, można je rozszerzyć do 5 punktów. Płytki rozszerzające Za wyjątkiem jednostek FXGC, FXUC i FX5UC płytki adapterów rozszerzających można instalować bezpośrednio w jednostce centralnej i nie jest wymagana dodatkowa przestrzeń instalacyjna. Programowanie odbywa się bezpośrednio za pomocą specjalnych poleceń i dedykowanych rejestrów danych w sterowniku PLC. W przypadku niewielkiej liczby wejść/wyjść cyfrowych ( do ), do rozbudowy jednostki centralnej FXS, FXG, FXGE, FXU oraz FX5U można zastosować kartę adaptera rozszerzeń i zainstalować bezpośrednio w sterowniku. Płytki interfejsów adaptacyjnych mogą być wykorzystane jako dodatkowe interfejsy RS, RS, RS85 lub USB do sterowników FX PLC. Adaptery rozszerzeń Moduły adapterów (oznaczone jako ADP) rozszerzają sterownik FX o standardowe funkcje szybkie. Te wyjątkowo kompaktowe oraz przyjazne dla użytkownika moduły montowane są po lewej stronie jednostki centralnej. Programowanie, podobnie jak w przypadku programowania kart rozszerzeń, odbywa się za pomocą specjalnych instrukcji oraz dedykowanych rejestrów danych w sterowniku PLC. Asortyment obejmuje moduły adapterów do komunikacji szeregowej, pomiaru/wyprowadzania wartości analogowych, pomiaru temperatury, pozycjonowania, licznika szybkich impulsów i zapisywania danych. W porównaniu do adapterów typu BD, moduły adapterów ADP oferują większą elastyczność i wydajność. W przypadku niektórych jednostek centralnych, do podłączenia modułów ADP potrzebny jest adapter komunikacyjny. Moduły rozszerzające wejść/wyjść Do sterowników PLC serii FXG, FXGC, FXGE, FXU, FXUC, FX5U oraz FX5UC można podłączyć zasilane i niezasilane moduły cyfrowych wejść/wyjść. Dostępny jest szeroki zakres od 8 do 8 we/wy w module oraz różne typy wejść i wyjść. Nie ma ograniczeń co do liczby jednostek lub bloków rozszerzających, a system można zaprojektować tak, aby spełniał wymagania aplikacji; wystarczy sprawdzić zasilanie systemu i liczbę dostępnych we/wy. Dostępne są również dedykowane bloki we/wy do FXGC i FXUC. Specjalne moduły funkcyjne Dla sterowników PLC FXG, FXGC, FXGE, FXU, FXUC, FX5U i FX5UC dostępnych jest wiele różnych modułów funkcyjnych. Zapewniają one komunikację sieciową, sterowanie analogowe, obsługę szybkich wejść, wyjścia sygnałów impulsowych, funkcję zapisywania danych, wejścia do pomiaru temperatury oraz moduły Simple Motion. Programowanie jest proste, dzięki ujednoliconej komunikacji poprzez wbudowaną w specjalne moduły funkcyjne pamięć. Zintegrowana jednostka centralna, niezależnie od czasu skanowania PLC, wykonuje działania idealnie dopasowane do zadań związanych z obsługą sieci lub pozycjonowaniem, zmniejszając w ten sposób obciążenie jednostki centralnej PLC. Do jednostki centralnej można podłączyć maksymalnie 8 różnych modułów. Rozszerzanie pamięci i terminale operatorskie Dla każdego sterownika FX PLC (za wyjątkiem FXGC/FX5U/FX5UC) przewidziano możliwość podłączenia kaset pamięci. Do portu programowania można podłączyć urządzenia do programowania, jak np. komputer PC lub przenośny programator, a także graficzne pulpity operatorskie. Wprowadzenie i konfiguracji Moduł CPU Moduły rozszerzający we/wy Specjalny moduł funkcyjny Adaptery rozszerzeń Karta rozszerzająca 7

24 Opis systemu Konfiguracja serii FX Adapter rozszerzeń FX5 Moduł CPU FX5U Adaptery rozszerzeń Maks.6 moduły Moduł rozszerzeń FX5 (typ z kablem rozszerzenia) Moduł konwersji złącza Wprowadzenie i konfiguracji Adaptery rozszerzeń FX5-ADP FX5-ADP FX5-85ADP Komunikacja Komunikacja RSC Komunikacja RS85 Maks. moduły Karty rozszerzające FX5--BD-GOT Karta rozszerzająca FX5 Moduły rozszerzające Maks.6 moduły* Moduł rozszerzeń FX5 (typ ze złączem rozszerzania) Maks. moduł Moduły CPU * Do modułu CPU można bezpośrednio podłączyć do modułów. Podłączając zasilany moduł we/wy lub moduły rozszerzeń zasilania, do CPU można podłączyć do 6 modułów. Moduły rozszerzenia zasilania i moduły konwersji złącz nie są uwzględniane w liczbie podłączonych modułów. FX5U-M Maks. moduły FX5-ADP FX5-85ADP FX5--BD-GOT Komunikacja Komunikacja RSC Komunikacja RS85 Komunikacja RS (do połączenia z pulpitem GOT) FX5U-MR/ES AC D R FX5U-MT/ES AC D T FX5U-MT/ESS AC D T FX5U-MR/DS DC D R FX5U-MT/DS DC D T FX5U-MT/DSS DC D T Opcje FX5-AD-ADP Analogowe FX5-AD-ADP Wejścia analogowe FX5-DA-ADP Wyjścia analogowe FX5-AD-PT-ADP Wejścia analogowe (temperatura) FX5-AD-TC-ADP Wejścia analogowe (temperatura) Urządzenie peryferyjne GOT000, GOT000 HMI Wejście: 6 punktów/wyjście: 6 punktów FX5U-6MR/ES AC D R FX5U-6MT/ES AC D T FX5U-6MT/ESS AC D T FX5U-6MR/DS DC D R FX5U-6MT/DS DC D T FX5U-6MT/DSS DC D T Wejście: punktów/wyjście: punktów FXU-BL Bateria Karta pamięci SD Karta pamięci SDHC (8 GB) Narzędzie inżynierskie GX Works FX5U-80MR/ES AC D R FX5U-80MT/ES AC D T FX5U-80MT/ESS AC D T FX5U-80MR/DS DC D R FX5U-80MT/DS DC D T FX5U-80MT/DSS DC D T Wejście: 0 punktów/wyjście: 0 punktów Przedłużony kabel rozszerzający Adapter konwersji złącza Przedłużony kabel rozszerzający FX5-0EC FX5-65EC FX5-CNV-BC Adapter konwersji złącza FX5-CNV-BC AC Zasilanie AC T Wyjście tranzystorowe (sink) DC Zasilanie DC T Wyjście tranzystorowe (source) D Wejście DC (sink/source) R Wyjście przekaźnikowe Połączenie przez złącze Połączenie przewodowe 8 W przypadku, gdy wydajność wewnętrznego zasilacza modułu CPU jest niewystarczająca, na początku modułów rozszerzeń należy umieścić zasilacz rozszerzający. Przedłużone kable rozszerzające używane są do połączenia ze znajdującym się w większej odległości modułem rozszerzeń (typ z kablem rozszerzenia) lub podczas wykonywania połączeń dwupoziomowych. Adapter konwersji złącza (FX5-CNV-BC) wymagany jest w przypadku połączenia z modułem wejścia/wyjścia (typ z kablem rozszerzenia), modułem szybkich wejść/wyjść impulsowych lub inteligentnym modułem funkcyjnym. Gdy w tym samym systemie używany jest także moduł konwersji magistrali, zaraz po przedłużonym kablu rozszerzającym należy podłączyć dodatkowy moduł zasilacza FX5 lub zasilany moduł we/wy. Może być podłączony tylko do systemu zasilanego napięciem przemiennym. Może być podłączony tylko do systemu zasilanego napięciem stałym.

25 Opis systemu Moduły rozszerzające Moduły we/wy Moduły we/wy ze zintegrowanym zasilaczem Moduły we/wy ze zintegrowanym zasilaczem FX5-ER/ES FX5-ET/ES FX5-ET/ESS FX5-ER/DS FX5-ET/DS FX5-ET/DSS FX5- ER/ES Moduły wejść/wyjść FX5-6 EX/ES Moduły wejść FX5-8EX/ES FX5-6EX/ES Moduł szybkich wejść/wyjść impulsowych FX5-6ET/ES-H FX5-6ET/ESS-H Moduły wejść/wyjść FX5-6ER-ES FX5-6ET-ES FX5-6ET-ESS Moduły wyjść FX5-8EYR/ES FX5-8EYT/ES FX5-8EYT/ESS FX5-6EYR/ES FX5-6EYT/ES FX5-6EYT/ESS FX5-6 EYT/ES Moduły funkcji inteligentnych FX5-0SSC-S FX5-CCLIEF Simple Motion FX5-0SSC-S FX5-80SSC-S Moduł funkcji inteligentnych FX5-8AD FX5-LC FX5-0PG-P FX5-ASL-M Sieciowe FX5-CCLIEF FX5-CCL-MS Extension power supply module Moduł rozszerzenia zasilania FX5-PSU-5V FX5-PSU-5V Wprowadzenie i konfiguracji Moduły rozszerzające Moduły rozszerzające (typ z kablem rozszerzenia) (typ ze złączem rozszerzania) Moduł konwersji magistrali Moduły rozszerzające FX Moduł konwersji złącza FX5-CNV-IF Moduł konwersji złącza FX5-CNV-IF Moduły we/wy FX5-C6EX/DS Moduły wejść FX5-C6EX/D FX5-C6EX/DS FX5-CEX/D FX5-CEX/DS Moduły wejść/wyjść FX5-CET/D FX5-CET/DSS Moduł rozszerzenia zasilania Moduł rozszerzenia zasilania FX5-CPS-5V Moduły wyjść FX5-C6EYT/D FX5-C6EYT/DSS FX5-CEYT/D FX5-CEYT/DSS Moduł konwersji magistrali FX5-CNV-BUSC FX5-CNV-BUS Moduł konwersji magistrali FX5-CNV-BUS Moduł funkcji inteligentnych FXU-AD FXU-DA FXU-LC FXU-PG FXU-HC Analogowe Wejściowy Wyjściowy Regulacja temperatury Regulacja temperatury Pozycjonowanie Wyjście impulsowe Licznik szybki Wejścia szybkich impulsów Komunikacja/Sieciowe FXU-6CCL Slave sieci CC-Link FXU-6CCL-M Master sieci CC-Link FXU-8ASL-M Master AnyWireASLINK W przypadku specjalnych modułów FX wymagających ustawienia parametrów, muszą być one ustawiane za pośrednictwem programu. Szybkość dostępu do specjalnych modułów FX przez magistralę jest podobna do prędkości sterownika PLC serii FX. Moduł rozszerzenia zasilania Moduł rozszerzenia zasilania FXU-PSU-5V FX5-PSU-5V 9

26 Opis systemu Konfiguracja serii FX Adapter rozszerzeń FX5 Moduł CPU FX5UC Moduł rozszerzeń FX5 (typ ze złączem rozszerzania) Moduł konwersji złącza lub moduł rozszerzenia zasilania Wprowadzenie i konfiguracji Adaptery rozszerzeń FX5-ADP FX5-ADP FX5-85ADP Komunikacja Komunikacja RSC Komunikacja RS85 Maks. moduły Maks. moduły Adaptery rozszerzeń Maks.6 moduły Moduły CPU Moduły rozszerzające Maks.6 moduły* FX5UC-MT/D DC D T FX5UC-MT/DSS DC D T Wejście: 6 punktów/wyjście: 6 punktów FX5UC-6MT/D DC D T FX5UC-6MT/DSS DC D T Wejście: punktów/wyjście: punktów Moduł rozszerzeń FX5 (typ z kablem rozszerzenia) Moduły rozszerzające (typ ze złączem rozszerzania) Moduły we/wy * Do modułu CPU można bezpośrednio podłączyć do modułów. Podłączając zasilany moduł we/wy lub moduły rozszerzeń zasilania, do CPU można podłączyć do 6 modułów. Moduły rozszerzenia zasilania i moduły konwersji złącz nie są uwzględniane w liczbie podłączonych modułów. FX5-C6EX/DS Moduły wejść FX5-C6EX/D FX5-C6EX/DS FX5-CEX/D FX5-CEX/DS FX5-AD-ADP Analogowe FX5-AD-ADP Wejścia analogowe FX5-DA-ADP Wyjścia analogowe FX5-AD-PT-ADP Wejścia analogowe (temperatura) FX5-AD-TC-ADP Wejścia analogowe (temperatura) FX5UC-MT/DSS FX5UC-96MT/D DC D T FX5UC-96MT/DSS DC D T Wejście: 8 punktów/wyjście: 8 punktów DC Zasilanie DC T Wyjście tranzystorowe (sink) D Wejście DC (sink) T Wyjście tranzystorowe (source) D Wejście DC (sink/source) Moduły wyjść FX5-C6EYT/D FX5-C6EYT/DSS FX5-CEYT/D FX5-CEYT/DSS Moduły we/wy FX5-CET/D FX5-CET/DSS Urządzenie peryferyjne Połączenie przez złącze Połączenie przewodowe GOT000, GOT000 HMI Opcje Bateria FXU-BL Karta pamięci SD Karta pamięci SDHC (8 GB) Narzędzie inżynierskie GX Works Kabel we/wy Do bloków zacisków TB-EX-CAB-M ( m) TB-EX-CAB-M ( m) TB-EX-CAB-5M (5 m) TB-0-S TB-0-C Bloki zacisków TB-0-C Kable zasilające Kabel zasilający do modułu CPU FXNC-00MPCB ( m) (w zestawie z modułem CPU) Kable zasilające FXNC-00BPCB ( m) (w zestawie z FX5UC-mMT/D) Kabel połączeniowy do napięcia zasilania FXNC-0BPCB (0, m) (w zestawie z FX5-CmEX/D, FX5-CET/D) Przedłużony kabel rozszerzający FX5-65EC Przedłużony kabel rozszerzający FX5-0EC FX5-65EC FX5-CNV-BC Adapter konwersji złącza FX5-CNV-BC 0 W przypadku, gdy wydajność wewnętrznego zasilacza modułu CPU jest niewystarczająca, na początku modułów rozszerzeń należy umieścić zasilacz rozszerzający. Moduł rozszerzenia zasilania FX5-CPS-5V wyposażony jest w złącze do modułów z przedłużaczem oraz złącze dla modułów z portem rozszerzeń. Jednak w tym samym czasie nie mogą być używane dwa porty. Przedłużone kable rozszerzające używane są do połączenia ze znajdującym się w większej odległości modułem rozszerzeń (typ z kablem rozszerzenia) lub podczas wykonywania połączeń dwupoziomowych. Adapter konwersji złącza (FX5-CNV-BC) wymagany jest w przypadku połączenia z modułem wejścia/wyjścia (typ z kablem rozszerzenia), modułem szybkich wejść/wyjść impulsowych lub inteligentnym modułem funkcyjnym. Gdy w tym samym systemie używany jest także moduł konwersji magistrali, zaraz po przedłużonym kablu rozszerzającym należy podłączyć zasilany moduł we/wy.

27 Opis systemu Moduły rozszerzające (typ ze złączem rozszerzania) Moduł rozszerzenia zasilania Moduł rozszerzenia zasilania FX5-CPS-5V Moduły rozszerzające (typ z kablem rozszerzenia) Moduły we/wy Moduły we/wy ze zintegrowanym zasilaczem Moduły wejść/wyjść Moduł funkcji inteligentnych Simple Motion FX5-0SSC-S FX5-80SSC-S Moduł funkcji inteligentnych FX5-8AD FX5-LC FX5--ER/ES FX5-6EX/ES FX5-6EYT/ES FX5-0SSC-S FX5-0PG-P FX5-ASL-M Wprowadzenie i konfiguracji LUB Moduł konwersji złącza Moduł konwersji złącza FX5-CNV-IFC Moduły we/wy ze zintegrowanym zasilaczem FX5-ER/DS FX5-ET/DS FX5-ET/DSS Moduły wejść FX5-8EX/ES FX5-6EX/ES Moduł szybkich wejść/wyjść impulsowych FX5-6ET/ES-H FX5-6ET/ESS-H Moduły wejść/wyjść FX5-6ER-ES FX5-6ET-ES FX5-6ET-ESS Moduły wyjść FX5-8EYR/ES FX5-8EYT/ES FX5-8EYT/ESS FX5-6EYR/ES FX5-6EYT/ES FX5-6EYT/ESS FX5-CCLIEF Sieciowe FX5-CCLIEF FX5-CCL-MS Moduł konwersji magistrali Moduły rozszerzające FX Moduł funkcji inteligentnych FX5-CNV-BUS Moduł konwersji magistrali FX5-CNV-BUS FXU-AD FXU-DA FXU-PG Analogowe Wejściowy Wyjściowy Pozycjonowanie Wyjście impulsowe FXU-LC FXU-HC Regulacja temperatury Regulacja temperatury Licznik szybki Wejścia szybkich impulsów Moduł konwersji magistrali FX5-CNV-BUSC Komunikacja/Sieciowe FXU-6CCL Slave sieci CC-Link FXU-6CCL-M Master sieci CC-Link FXU-8ASL-M Master AnyWireASLINK W przypadku specjalnych modułów FX wymagających ustawienia parametrów, muszą być one ustawiane za pośrednictwem programu. Szybkość dostępu do specjalnych modułów FX przez magistralę jest podobna do prędkości sterownika PLC serii FX.

28 Opis systemu Konfiguracja serii FX Adapter rozszerzeń FX Moduł CPU FXU Wprowadzenie i konfiguracji Karty rozszerzające FXU--BD Adaptery rozszerzeń FXU--BD FXU--BD FXU-85-BD FXU-USB-BD Komunikacja Karta interfejsu FXU-CNV-BD LUB Zadajnik analogowy FXU-8AV-BD FXU-ENET-ADP FXU-AD-PTW-ADP FXU-HSX-ADP Komunikacja FXU-ADP-MB FXU-85ADP-MB Sieciowe FXU-ENET-ADP Logowanie danych Analogowe FXU-AD-ADP FXU-DA-ADP FXU-A-ADP Temperatura FXU-AD-PT-ADP FXU-AD-TC-ADP Licznik szybki FXU-HSX-ADP Pozycjonowanie FXU-HSY-ADP FXU-CF-ADP FXU-AD-PTW-ADP FXU-AD-PNK-ADP Moduły CPU Jednostka centralna FXU 6 8 we/wy FXU-6MR/ES AC D R FXU-6MT/ES AC D T FXU-6MT/ESS AC D T FXU-6MR/DS DC D R FXU-6MT/DS DC D T FXU-6MT/DSS DC D T FXU-MR/ES AC D R FXU-MT/ES AC D T FXU-MT/ESS AC D T FXU-MS/ES AC D TR FXU-MR/DS DC D R FXU-MT/DS DC D T FXU-MT/DSS DC D T FXU-MR/UA AC E R Karta rozszerzająca FX FXU-M FXU-8MR/ES AC D R FXU-8MT/ES AC D T FXU-8MT/ESS AC D T FXU-8MR/DS DC D R FXU-8MT/DS DC D T FXU-8MT/DSS DC D T FXU-6MR/ES AC D R FXU-6MT/ES AC D T FXU-6MT/ESS AC D T FXU-6MS/ES AC D TR FXU-6MR/DS DC D R FXU-6MT/DS DC D T FXU-6MT/DSS DC D T FXU-6MR/UA AC E R AC Zasilanie AC R Wyjście przekaźnikowe DC Zasilanie DC T Transistor (sink) D Wejście DC (sink/source) T Transistor (source) E Wejście AC TR Triac output FXU-80MR/ES AC D R FXU-80MT/ES AC D T FXU-80MT/ESS AC D T FXU-80MR/DS DC D R FXU-80MT/DS DC D T FXU-80MT/DSS DC D T FXU-8MR/ES AC D R FXU-8MT/ES AC D T FXU-8MT/ESS AC D T Moduł rozszerzeń FX Oprogramowania sprzętowe wersja.0 lub późniejsza.. Oprogramowania sprzętowe wersja.6. Oprogramowania sprzętowe wersja.00 lub późniejsza. Adapter rozszerzeń FX Moduł CPU FXUC Moduł rozszerzeń FX Adaptery rozszerzeń Moduły CPU FXU-ENET-ADP FXU-ADP-MB FXU-AD-ADP FXU-AD-PNK-ADP Sieciowe FXU-ENET-ADP Komunikacja FXU-ADP-MB FXU-85ADP-MB Logowanie danych FXU-CF-ADP Analogowe FXU-AD-ADP FXU-DA-ADP FXU-A-ADP Temperatura FXU-AD-PT-ADP FXU-AD-TC-ADP FXU-AD-PTW-ADP FXU-AD-PNK-ADP Jednostka centralna FXUC 6 96 we/wy FXUC-6MT/D* DC D T FXUC-6MT/DSS DC D T FXUC-6MR/D-T* DC D R FXUC-6MR/DS-T DC D R FXUC-MT/D* DC D T FXUC-MT/DSS DC D T FXUC-6M DC Zasilanie DC D Wejście DC (sink) D Wejście DC (sink/source) R Wyjście przekaźnikowe T Wyjście tranzystorowe (sink) T Wyjście tranzystorowe (source) FXU-CF-ADP FXUC-6MT/D* DC D T FXUC-6MT/DSS DC D T FXUC-96MT/D* DC D T FXUC-96MT/DSS DC D T * Dalsze informacje na temat konfiguracji systemu można znaleźć w opisie sprzętu. Opcje FXU-FLROM-6L Kasety pamięci FXU-FLROM-6 FXU-FLROM-6 FXU-FLROM-6L FXU-FLROM-M Połączenie do bloku zacisków TB-EX-CAB-M ( m) TB-EX-CAB-M ( m) TB-EX-CAB-5M (5 m) Oprogramowania sprzętowe wersja.0 lub późniejsza. Począwszy od wersji oprogramowania sprzętowego.6, do jednostki centralnej FXUC można podłączyć FXU-CF-ADP oraz FXU-A-ADP. Oprogramowania sprzętowe wersja.00 lub późniejsza.

29 Opis systemu Moduły rozszerzające Moduł rozszerzający we/wy Moduł zasilacza Opcje FXN-ER-ES/UL FXN-ET-ESS/UL FXN-8ER-DS FXN-8ER-ES/UL FXN-8ER-UA/UL FXN-8ET-DSS FXN-8ER FXN-8ET-ESS/UL FXN-8EX FXN-6EYR FXU-PSU-5V Moduł zasilacza FXU-PSU-5V FXU-FLROM-6L Kasety pamięci FXU-FLROM-6 FXU-FLROM-6 FXU-FLROM-6L FXU-FLROM-M Zasilane jednostki rozszerzające Jednostki rozszerzające we/wy Specjalne bloki funkcyjne FX0N-A FXU-0SSC-H FXU-6CCL FXU-7DM Moduł wyświetlający FXU-7DM Uchwyt modułu wyświetlającego FXU-7DM-HLD Niezasilane bloki rozszerzające Bloki rozszerzające wejścia FXN-8EX-ES/UL FXN-8EX-UA/UL FXN-6EX-ES/UL Bloki rozszerzające wejścia/wyjścia FXN-8ER-ES/UL Analogowe FX0N-A FXN-AD FXU-AD FXN-DA FXU-DA FXN-5A FXN-8AD Temperatura FXN-LC FXN-AD-TC FXU-LC FXN-AD-PT FX0N-65EC Pozycjonowanie FXN-PG-E FXU-PG FXN-0PG FXU-0SSC-H FXN-RM-E-SET FXN-0GM FXN-0GM FXN-HC FXU-HC Liczniki szybkie Bateria FXU-BL Bloki rozszerzające wyjścia FXN-8EYR-ES/UL FXN-8EYT-ESS/UL FXN-6EYR-ES/UL FXN-6EYT-ESS/UL FXN-6EYS Sieciowe FXN-CCL FXU-6CCL-M FXU-6CCL FXU-ENET FXU-DP FXU-6DP-M FXU-CAN FXU-J99 Komunikacja FXN-IF Kable rozszerzające FX0N-0EC (0 cm) FX0N-65EC (65 cm) Złączemagistrali PLC FXN-CNV-BC Wprowadzenie i konfiguracji Moduły rozszerzające Moduł rozszerzający we/wy FXNC-EX FXNC- -6EYR-T Bloki rozszerzające wejścia FXNC-6EX-T-DS FXNC-6EX-DS FXNC-EX-DS Bloki rozszerzające wyjścia FXNC-6EYR-T-DS FXNC-6EYT-DSS FXNC-EYT-DSS FXUC-PS-5V Moduł zasilacza FXUC-PS-5V LUB Konwertery sprzęgające FXNC-CNV-IF FXN-8EX Bloki rozszerzające wejścia/wyjścia FXN-8ER-ES/UL Bloki rozszerzające wejścia FXN-8EX-ES/UL FXN-8EX-UA/UL FXN-6EX-ES/UL Bloki rozszerzające wyjścia FXN-8EYR-ES/UL FXN-6EYR FXN-8EYT-ESS/UL FXN-6EYR-ES/UL FXN-6EYT-ESS/UL FXN-6EYS Specjalne bloki funkcyjne Analogowe FXUC-AD FXNC-DA Analogowe FX0N-A FXN-AD FXU-AD FXN-DA FXU-DA FXN-5A FXN-8AD Pozycjonowanie FXN-PG-E FXU-PG FXN-0PG FXN-0GM FXN-RM-E-SET FXU-0SSC-H FXN-0GM Sieciowe FXN-CCL FXU-6CCL-M FXU-6CCL FXU-ENET FXU-DP FXU-6DP-M FXU-CAN FXU-J99 FXUC-AD Licznik szybki FXNC-HC FXU-DA FXU-0SSC-H FXU-6CCL Temperatura FXN-LC FXN-AD-TC FXU-LC FXN-AD-PT Liczniki szybkie FXN-HC FXU-HC Komunikacja FXN-IF TB-0-C Bloki zacisków TB-0-S TB-0-C Bateria FXU-BL FX0N-65EC Kable rozszerzające FX0N-0EC (0 cm) FX0N-65EC (65 cm) Złączemagistrali PLC FXN-CNV-BC Kable zasilające FXNC-00MPCB ( m) FXNC-00BPCB ( m)

30 ANALOG INPUT V+ I+ V+ I+ VI- 00M SD/RD ERR OPEN 0BASE-T/00BASE-TX V+ I+ VI- ANALOG OUTPUT X7 X X X5 X7 X6 X0 X X X Y Y Y6 X X 5 Y5 Y7 LOT Opis systemu Konfiguracja serii FX Adapter rozszerzeń FX Moduł CPU FXG Moduł rozszerzeń FX Wprowadzenie i konfiguracji Adaptery rozszerzeń FXU-ADP-MB FXU-85ADP-MB FXU-AD-ADP FXU-AD-PNK-ADP FXG-CNV-ADP Komunikacja FXU-ADP-MB FXU-85ADP-MB Sieciowe FXU-ENET-ADP Karty rozszerzające Analogowe FXU-AD-ADP FXU-DA-ADP FXU-A-ADP Oprogramowania sprzętowe wersja.00 lub późniejsza. FXG--BD Komunikacja FXG--BD FXG--BD FXG-85-BD Zadajnik analogowy FXG-8AV-BD Temperatura FXU-AD-PT-ADP FXU-AD-TC-ADP FXU-AD-PTW-ADP FXU-AD-PNK-ADP Analogowe FXG-AD-BD FXG-DA-BD Karta rozszerzająca FX Adaptory interfejsów FXG-CNV-ADP Cyfrowe FXG-EX-BD FXG-EYT-BD Moduły CPU FXG-M FXG-MR/ES AC D R FXG-MT/ES AC D T FXG-MT/ESS AC D T FXG-MR/DS DC D R FXG-MT/DS DC D T FXG-MT/DSS DC D T FXG-0M Jednostka centralna FXG 60 we/wy FXG-MR/ES AC D R FXG-MT/ES AC D T FXG-MT/ESS AC D T FXG-MR/DS DC D R FXG-MT/DS DC D T FXG-MT/DSS DC D T FXG-0MR/ES AC D R FXG-0MT/ES AC D T FXG-0MT/ESS AC D T FXG-0MR/DS DC D R FXG-0MT/DS DC D T FXG-0MT/DSS DC D T FXG-60MR/ES AC D R FXG-60MT/ES AC D T FXG-60MT/ESS AC D T FXG-60MR/DS DC D R FXG-60MT/DS DC D T FXG-60MT/DSS DC D T AC Zasilanie AC R Wyjście przekaźnikowe DC Zasilanie DC T Wyjście tranzystorowe (sink) D Wejście DC (sink/source) T Wyjście tranzystorowe (source) Adapter rozszerzeń FX Moduł CPU FXGE Moduł rozszerzeń FX Adaptery rozszerzeń Karta rozszerzająca FX Moduły CPU FXU-AD-ADP FXU-AD-PNK-ADP FXU-ADP-MB FXU-85ADP-MB Analogowe FXU-AD-ADP FXU-DA-ADP FXU-A-ADP Temperatura FXU-AD-PT-ADP FXU-AD-TC-ADP FXU-AD-PTW-ADP FXU-AD-PNK-ADP Komunikacja FXU-ADP-MB FXU-85ADP-MB FXGE-0M Jednostka centralna FXGE 0 we/wy Karty rozszerzające FXG--BD FXG--BD FXG--BD FXG-85-BD Komunikacja Zadajnik analogowy FXG-8AV-BD Analogowe FXG-AD-BD FXG-DA-BD FXGE-MR/ES AC D R FXGE-MT/ES AC D T FXGE-MT/ESS AC D T FXGE-0MR/ES AC D R FXGE-0MT/ES AC D T FXGE-0MT/ESS AC D T AC Zasilanie AC D Wejście DC (sink/source) R Wyjście przekaźnikowe T Wyjście tranzystorowe (sink) T Wyjście tranzystorowe (source) W celu zaprogramowania FXGE, w oprogramowaniu jako typ PLC należy wybrać FXG

31 Opis systemu Moduły rozszerzające Moduł rozszerzający we/wy FXN-8ER Moduł zasilacza FXU-PSU-5V Moduł zasilacza FXU-PSU-5V Zasilane jednostki rozszerzające Jednostki rozszerzające we/wy FXN-ER-ES/UL FXN-ET-ESS/UL FXN-8ER-ES/UL FXN-8ER-DS FXN-8ET-DSS FXN-8ER-UA/UL FXN-8ET-ESS/UL FXN-8EX Specjalne bloki funkcyjne FXU-DA Niezasilane bloki rozszerzające Bloki rozszerzające wejścia FXN-8EX-ES/UL FXN-8EX-UA/UL FXN-6EX-ES/UL Bloki rozszerzające wejścia/wyjścia FXN-8ER-ES/UL Analogowe FXN-AD FXU-AD FXN-DA FXU-DA FXN-5A FXN-8AD Temperatura FXN-LC FXU-LC FXN-AD-TC FXN-AD-PT Bloki rozszerzające wyjścia FXN-8EYR-ES/UL FXN-8EYT-ESS/UL FXN-6EYR-ES/UL FXN-6EYT-ESS/UL FXN-6EYS Sieciowe FXN-CCL FXU-6CCL-M FXU-6CCL FXU-ENET FXU-DP FXU-CAN FXU-J99 Wprowadzenie i konfiguracji Opcje Kaseta pamięci FXG-EEPROM-L Moduł wyświetlający FXG-5DM Kable rozszerzające FX0N-0EC (0 cm) FX0N-65EC (65 cm) Złączemagistrali PLC FXN-CNV-BC Bateria FXU-BL FXG-EEPROM-L FXG-5DM FX0N-65EC Moduły rozszerzające Moduł rozszerzający we/wy Zasilane jednostki rozszerzające Niezasilane bloki rozszerzające FXN-8ER Jednostki rozszerzające we/wy FXN-ER-ES/UL FXN-ET-ESS/UL FXN-8ER-ES/UL FXN-8ER-DS FXN-8ET-DSS FXN-8ER-UA/UL FXN-8ET-ESS/UL FXN-8EX Bloki rozszerzające wejścia FXN-8EX-ES/UL FXN-8EX-UA/UL FXN-6EX-ES/UL Bloki rozszerzające wejścia/wyjścia FXN-8ER-ES/UL Bloki rozszerzające wyjścia FXN-8EYR-ES/UL FXN-8EYT-ESS/UL FXN-6EYR-ES/UL FXN-6EYT-ESS/UL FXN-6EYS Moduł zasilacza Specjalne bloki funkcyjne FXU-PSU-5V Moduł zasilacza FXU-PSU-5V FXU-DA Analogowe FXN-AD FXU-AD FXN-DA FXU-DA FXN-5A FXN-8AD Temperatura FXN-LC FXU-LC FXN-AD-TC FXN-AD-PT Sieciowe FXN-CCL FXU-6CCL-M FXU-6CCL FXU-ENET FXU-DP FXU-CAN FXU-J99 Opcje Kaseta pamięci FXG-EEPROM-L Moduł wyświetlający FXG-5DM Kable rozszerzające FX0N-0EC (0 cm) FX0N-65EC (65 cm) Złączemagistrali PLC FXN-CNV-BC Bateria FXU-BL 5 FXG-EEPROM-L FXG-5DM FX0N-65EC

32 Opis systemu Konfiguracja serii FX Adapter rozszerzeń FX Moduł CPU FXGC Moduł rozszerzeń FX Wprowadzenie i konfiguracji Adaptery rozszerzeń FXU-ENET-ADP Sieciowe FXU-ENET-ADP FXU-ADP-MB Komunikacja FXU-ADP-MB FXU-85ADP-MB FXU-85ADP-MB FXU-AD-ADP Analogowe FXU-AD-ADP FXU-DA-ADP FXU-A-ADP FXU-AD-PNK-ADP Temperatura FXU-AD-PT-ADP FXU-AD-TC-ADP FXU-AD-PTW-ADP FXU-AD-PNK-ADP Moduły CPU FXGC-M Jednostka centralna FXGC we/wy FXGC-MT/D DC D T FXGC-MT/DSS DC D T DC Zasilanie DC T Wyjście tranzystorowe (sink) D Wejście DC (sink/source) T Wyjście tranzystorowe (source) Firmware version.00 or later. Opcja Połączenie do bloku zacisków TB-EX-CAB-M ( m) TB-EX-CAB-M ( m) TB-EX-CAB-5M (5 m) Adapter rozszerzeń FX Moduł CPU FXS Adaptery rozszerzeń Karta rozszerzająca FX FXU-ENET-ADP FXU-ADP-MB FXU-AD-ADP FXU-AD-PNK-ADP FXS-CNV-ADP Sieciowe FXU-ENET-ADP Komunikacja FXU-ADP-MB FXU-85ADP-MB Analogowe FXU-AD-ADP FXU-DA-ADP FXU-A-ADP Temperatura FXU-AD-PT-ADP FXU-AD-TC-ADP FXU-AD-PTW-ADP FXU-AD-PNK-ADP Adaptory interfejsów FXS-CNV-ADP Karty rozszerzające 6 Komunikacja FXG--BD FXG--BD FXG-85-BD Zadajnik analogowy FXG-8AV-BD Analogowe FXG-AD-BD FXG-DA-BD Cyfrowe FXG-EX-BD FXG-EYT-BD FXG--BD

33 Opis systemu Moduły rozszerzające Bloki rozszerzające we/wy FXNC-EX Specjalne bloki funkcyjne FXUC-AD FXNC- -6EYR-T Analogowe FXUC-AD FXNC-DA Bloki rozszerzające wejścia FXNC-6EX-T-DS FXNC-6EX-DS FXNC-EX-DS Bloki rozszerzające wyjścia FXNC-6EYR-T-DS FXNC-6EYT-DSS FXNC-EYT-DSS FXU-DA FXUC-PS-5V Moduł zasilacza FXUC-PS-5V LUB Konwertery sprzęgające FXNC-CNV-IF Analogowe FXN-AD FXU-AD FXN-DA FXU-DA FXN-5A FXN-8AD Temperatura FXN-LC FXU-LC FXN-AD-TC FXN-AD-PT FXN-8EX Sieciowe FXN-CCL FXU-6CCL-M FXU-6CCL FXU-ENET FXU-DP FXU-CAN FXU-J99 Niezasilane bloki rozszerzające Bloki rozszerzające wejścia FXN-8EX-ES/UL FXN-8EX-UA/UL FXN-6EX-ES/UL Bloki rozszerzające wejścia/wyjścia FXN-8ER-ES/UL Bloki rozszerzające wyjścia FXN-8EYR-ES/UL FXN-8EYT-ESS/UL FXN-6EYR-ES/UL FXN-6EYT-ESS/UL FXN-6EYS Wprowadzenie i konfiguracji TB-0-C Bloki zacisków TB-0-S TB-0-C Bateria FXU-BL Kable rozszerzające FX0N-0EC (0 cm) FX0N-65EC (65 cm) FX0N-65EC Złączemagistrali PLC FXN-CNV-BC Kable zasilające FXNC-00MPCB ( m) FXNC-00BPCB ( m) Moduły CPU FXS-0M Jednostka centralna FXS 0 0 we/wy FXS-0MR/ES AC D R FXS-0MT/ES AC D T FXS-0MT/ESS AC D T FXS-MR/ES AC D R FXS-MT/ES AC D T FXS-MT/ESS AC D T FXS-0MR/ES AC D R FXS-0MT/ES AC D T FXS-0MT/ESS AC D T FXS-0MR/ES AC D R FXS-0MT/ES AC D T FXS-0MT/ESS AC D T AC Zasilanie AC D Wejście DC (sink/source) R Wyjście przekaźnikowe T Wyjście tranzystorowe (sink) T Wyjście tranzystorowe (source) Opcja Kaseta pamięci FXG-EEPROM-L 7 FXG-EEPROM-L

34 Opis systemu Obliczanie poboru mocy Wprowadzenie i konfiguracji Wartości poboru mocy na magistrali 5 V DC dla specjalnych modułów funkcyjnych zostały przedstawione w tabelach danych technicznych na kolejnych stronach. Maksymalne dopuszczalne natężenie prądu na magistralach 5 V DC i V DC przedstawiono w tabeli poniżej. Moduły Maks. natężenie prądu Magistrala 5 V Magistrala V FXG-/Mm-ES(ESS) 00 ma FXG-0/60Mm-ES(ESS) 00 ma FXU-6/Mm-ES(ESS) 500 ma 00 ma FXU-8 8Mm-ES(ESS) 500 ma 600 ma FXUC-6MT/D(DSS) 600 ma FXUC-MT/D(DSS) 560 ma FXUC-6MT/D(DSS) 80 ma FXUC-96MT/D(DSS) 00 ma FX5U-Mm/Em 900 ma 80 ma FX5U-6Mm/Em 00 ma 70 ma FX5U-80Mm/Em 00 ma 770 ma FX5UC-/6/96MT/m 70 ma 500 ma Wartości prądu resztkowego dla napięcia pomocniczego V DC w różnych konfiguracjach wejść/wyjść przedstawiono w tabelach po prawej stronie. Maksymalna, możliwa liczba we/wy w serii FXU/FXUC/FX5U/FX5UC wynosi 56 (dla FXG/FXGC jest to 8 we/wy). Maks. wartości prądu resztkowego (w ma) dla FXU-6Mm/Emm do FXU-Mm/Emm dla dopuszczalnej konfiguracji Liczba dodatkowych wyjść Liczba dodatkowych wejść Maks. wartości prądu resztkowego (w ma) dla FXU-8Mm/Emm do FXU-8Mm/Emm dla dopuszczalnej konfiguracji Liczba dodatkowych wyjść Liczba dodatkowych wejść Obliczenia próbne W tabelach poniżej oraz po prawej stronie przedstawiono różne przykłady próbnych obliczeń mocy dla systemu PLC. Bieżące wartości dla specjalnych modułów funkcyjnych podano w części danych technicznych na kolejnych stronach. Porównanie z tabelami wartości bieżących wskazuje, że obliczone wartości dla magistrali 5 V mieszczą się w dopuszczalnych zakresach. W poniższym przykładzie wszystkie jednostki mogą być zasilane w wystarczającym stopniu za pomocą wewnętrznego zasilacza V. Obliczenia dla V DC Obliczenia dla 5 V DC Moduł Nr Prąd/moduł Obliczenia Prąd/moduł Prąd całkowity FXU-80MR/ES 600 ma +600 ma +500 ma +500 ma FXU-AD 90 ma -80 ma 0 ma -0 ma FXU-DA 60 ma -0 ma 0 ma -0 ma FXU-ENET 0 ma -0 ma -0 ma!!! ma Wynik: 0 ma (OK!) W przykładzie powyżej należy dodać zasilacz zewnętrzny V. 8 Moduł Nr. Liczba punktów I/O Obliczenia dla V DC Obliczenia dla 5 V DC X Y X/Y Razem Prąd całkowity Prąd/moduł Prąd całkowity FXU-8MR/ES 500 ma +500 ma FXN-6EYR-ES/UL 6 X = 8 0 ma Y = +5 ma FXN-8EX-ES/UL 8 R 0 ma FXN-8EYR-ES/UL 8 0 ma FXU-AD-PT-ADP -50 ma 0 ma -5 ma +75 ma (OK!) +85 ma (OK!) FXN-ER-ES/UL ma prąd resztkowy 690 ma +690 ma FXN-6EX-ES/UL 6 X = 6 dla jednostki rozszerzającej FXN-ER-ES/UL Y = 0 0 ma FXN-0PG 8 R 0 ma 0 ma -0 ma FXN-CCL 8-50 ma 0 ma -0 ma Wynik: =! (< 56) OK! +00 ma (OK!) +0 ma (OK!) Całkowita liczba punktów I/O podłączonych do jednostki centralnej w celu obliczenia maks. wartości prądu resztkowego (patrz tabele) patrz tabele powyżej (maks. wartości prądu szczątkowego)

35 Funkcje specjalne Funkcje zintegrowane z MELSEC iq-f Komunikacja za pośrednictwem szybkiej magistrali systemowej Komunikacja poprzez szybką magistralę systemową z prędkością 500 słów/ms (około 50 razy szybciej niż FXU) w połączeniu z szybką jednostką centralną, pozwala MELSEC iq-f na uzyskanie maksymalnej wydajności nawet w przypadku użycia inteligentnych modułów funkcyjnych do przesyłania danych. Wbudowany port Ethernet Wbudowany port komunikacji Ethernet może obsługiwać do 8 połączeń sieciowych i obsługuje wiele połączeń z komputerami osobistymi i innymi urządzeniami. Adapter rozszerzeń FX5 Moduł CPU FX5 Seria FX þ Seria FX5 iq-f Szybka magistrala systemowa Moduł rozszerzeń FX5 Seria FX þ Seria FX5 iq-f Wprowadzenie i konfiguracji Ethernet Komunikacja PLC do PLC Bezpośrednie połączenie z innymi sterownikami PLC. Komunikacja SLMP Komputery PC i inne urządzenia mogą komunikować się z modułem CPU poprzez protokół otwarty SLMP (SeamLess Message Protocol). HUB lub router PC Komunikacja poprzez SLMP Zdalna obsługa techniczna Secure remote connectivity to the PLC is possible via a VPN tunnel. PC Router VPN Tunel VPN Router VPN 9

36 Funkcje specjalne Wbudowane wejścia/wyjścia analogowe (z wyjściem alarmowym) FX5U wyposażony jest w dwa -bitowe wejścia analogowe i jedno wyjście analogowe. Konfiguracja odbywa się za pomocą ustawień parametrów, bez konieczności programowania. Za pomocą parametrów można także łatwo ustawić przesuwanie wartości, skalowanie i wyjście alarmowe. FX5U Wyjście analogowe Ethernet Seria FX þ Seria FX5 iq-f GOT Wprowadzenie i konfiguracji Wbudowany port RS85 (z funkcją Modbus ) Dzięki wbudowanemu portowi RS85, sterowniki FX5U/ FX5UC mogą się łączyć na odległość do 50 m z urządzeniami wyposażonymi w komunikację szeregową. Dedykowane do przetwornicy instrukcje komunikacyjne pozwalają sterować do 6 przetwornic Mitsubishi. Dodatkowo obsługiwany jest Modbus, który umożliwia sterownikom FX5U/FX5UC połączenie z maksymalnie urządzeniami, takimi jak sterowniki PLC, czujniki i regulatory temperatury. Przetwornic Sterowanie przetwornicą częstotliwości za pośrednictwem wyjścia analogowego RS85 FX5U/FX5UC (Master) Seria FX þ Seria FX5 iq-f Maks. 50 m Maks. 6 moduły Przetwornic Mitsubishi Komunikacja z przetwornicą częstotliwości FX5U/FX5UC (Master) Maks. 50 m Modbus (RS85) Maks. stacje Urządzenia z Modbus (przetwornica, regulatory temperatury itp.) Komunikacja Modbus Wbudowane złącze karty SD Wbudowane w sterowniku FX5 gniazdo kart pamięci SD może być wykorzystane do uproszczenia procesu uruchamiania urządzeń produkcji masowej, a także do przechowywania rejestrowanych danych. Seria FX þ Seria FX5 iq-f Biuro 0 Miejsce produkcji Masowa produkcja sprzętu z wykorzystaniem karty pamięci SD

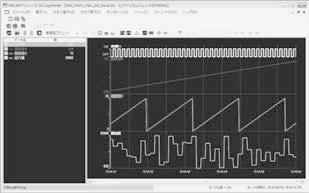

37 Funkcje specjalne Logowanie danych Seria FX þ Seria FX5 iq-f Aby spełnić przyszłe wymagania Industry.0, sterownik FX5 został standardowo wyposażony w wszechstronne funkcje gromadzenia danych, które w określonych odstępach czasu lub w dowolnym czasie przechwytują wszystkie dane, od zużycia energii do wydajności produktu i kopiowane są na standardową kartę pamięci SD w celu dalszej analizy. Istnieje możliwość ciągłego rejestrowania danych z szybkością do 0 ms/cykl. Ponadto do tymczasowego przechowywania zebranych wyników można ustawić wewnętrzną pojemność bufora. Funkcje zabezpieczające W celu ochrony własności intelektualnej, FX5 zawiera kilka wbudowanych funkcji bezpieczeństwa, takich jak: zzdalne hasło/klucz bezpieczeństwa zdostęp do programu oparty na uprawnieniach zprogram na karcie pamięci SD z hasłem ochrony przed kopiowaniem Klucz A Logowanie danych Karta pamięci SD Klucz A Ustawienie logowanie Kopiowanie Kopia nieautoryzowana Za pomocą GX LogViewer dane mogą być wizualizowane i efektywnie analizowane. Seria FX þ Seria FX5 iq-f Klucz A Klucz A Brak klucza lub klucz B Program nie może zostać wykonany Wprowadzenie i konfiguracji Klucz A Brak klucza lub klucz B Funkcja klucza bezpieczeństwa Intuicyjne środowisko programowania GX Works złatwe programowanie metodą Przeciągnij i upuść zskrócony czas programowania dzięki blokom funkcyjnym dla modułów zustawienia parametrów dla różnych funkcji Seria FX þ Seria FX5 iq-f Moduł jest dodawany przez zwykłe przeciąganie i upuszczanie. Przeciągnij i upuść Graficzne projektowanie systemu Graficzne projektowanie systemu Okno robocze dla parametrów powiązanych Automatyczne generowanie parametrów modułu

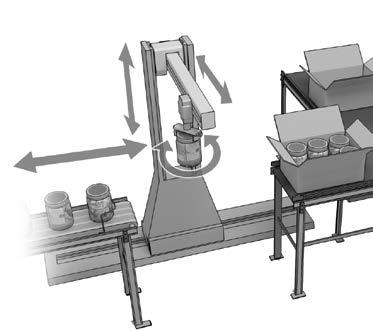

38 Funkcje specjalne Bezbateryjny i bezobsługowy Seria FX þ Seria FX5 iq-f Seria MELSEC iq-f przechowuje programy i wartości operandów w pamięci nieulotnej (na przykład pamięci flash ROM) i nie wymaga baterii. Uwaga: Przy użyciu opcjonalnej baterii można zwiększyć liczbę operandów zabezpieczonych przed utratą danych. Wprowadzenie i konfiguracji Zintegrowane pozycjonowanie ( osie w jednostce centralnej (00 khz) + osie (00 khz)) Seria FX þ Seria FX5 iq-f Pozycjonowanie, które obsługuje wyjątkowo szybkie uruchomienie systemu w czasie rzędu 0 μs Dzięki ośmiu szybkim kanałom wejść impulsowych i czteroosiowym wyjściom impulsowym, sterownik FX5 oferuje potężne możliwości pozycjonowania. Oprócz istniejącej obsługi przerwań i działania ze zmiennymi prędkościami, dodano nowe i jeszcze łatwiejsze w użyciu funkcje. Ponadto, chcąc uzyskać niedrogie sterowanie wieloosiowe, można podłączyć maks. cztery moduły szybkich we/ wy i wysłać impulsy o wysokiej częstotliwości. Maks. 8 kanałów 00 khz* Enkoder obrotowy * FX5U-M: 6 kan. 00 khz + kan. 0 khz FX5UC-M: 6 kan. 00 khz + kan. 0 khz 00 kimp/s Serwowzmacniacz Wbudowane -osiowe pozycjonowanie Moduły CPU FX5 00 kimp/s Serwowzmacniacz -osiowe pozycjonowanie FX5-6ET/Em-H Moduł szybkich we/wy impulsowych FX5-6ET/Em-H W sumie 6 osi Ponadto Maks. Moduły CPU osi FX5-6ET/Em-H osi x moduły = 8 osi Możliwe jest sterowania łącznie osiami! Możliwe jest sterowania łącznie osiami! Ciąg impulsów ze znakiem Wyjście impulsowe Prosta interpolacja liniowa (jednoczesny start osi) y Pozycja docelowa (x, y) Zał. (obroty w przód) Wył. (obroty do tyłu) Kierunek obrotów Punkt startu x

39 Funkcje specjalne Proste moduły motion (moduły do sterowania lub 8 osiami) Seria FX þ Seria FX5 iq-f Sterowanie pozycjonowaniem za pomocą SSCNETIII/H Moduły FX5-0SSC-S/FX5-80SSC-S wyposażone są w -osiowe/ 8-osiowe funkcje pozycjonowania kompatybilne z SSCNETIII/H. Pozycjonowanie jest rozpoczynane przez program sekwencyjny i po prostu polega na pobieraniu danych z tabeli pozycji. Dostępne są różne metody pozycjonowania pozwalające na zaimplementowanie aplikacji znacznej wielkości: Interpolacja liniowa, -osiowa interpolacja kołowa, sterowanie z ustalonym podawaniem, układy sterowania ciągłą trajektorią, itp. zinterpolacja liniowa zinterpolacja kołowa zsterowanie ciągłą trajektorią zprzyspieszenie/hamowanie według krzywej S. Oś X. Oś Y. Oś Z. Malowanie Podstawowe sterowanie pozycjonowaniem Sterowanie pozycjonowaniem można łatwo przeprowadzić za pomocą programu sekwencyjnego, pobierającego dane z tabeli punktów. Dostępne są różne metody pozycjonowania, pozwalające na zaimplementowanie rozległych aplikacji: interpolacja liniowa, -osiowa interpolacja kołowa, sterowanie z ustalonym podawaniem, układy sterowania ciągłą trajektorią, itp. Moduły CPU Program sekwencyjny Dane pozycjonujące Nr FX5-0SSC-S/ FX5-80SSC-S Seria FX þ Seria FX5 iq-f Moduły Simple Motion Oś Oś Oś Oś Wzorzec operacji : CONT System sterowania Czas przyspieszania nr Czas hamowania nr Adres pozycjonowania Prędkość zadana 0h: ABS Linear <Komentarz do pozycjonowania> 0: END 0h: ABS Linear <Komentarz do pozycjonowania> 0: 000 0: 000 0: 000 0: μm μm mm/min mm/min Wprowadzenie i konfiguracji

40 Funkcje specjalne Zaawansowane sterowanie ruchem Seria FX þ Seria FX5 iq-f Wykonanie prostego sterowania ruchem dzięki wielu dodatkowym funkcjom Podobnie jak w przypadku modułów pozycjonujących, moduły Simple Motion oferują wiele precyzyjnych funkcji sterujących, takich jak sterowanie pozycją, zaawansowane sterowanie synchroniczne, sterowanie za pomocą krzywek oraz sterowanie prędkością i momentem, które można łatwo zaimplementować za pomocą parametrów i programu sekwencyjnego. Wprowadzenie i konfiguracji Sterowanie synchroniczne Oprócz sterowania synchronicznego, które za pomocą oprogramowania zastępuje elementy maszyny fizycznej, takie jak koła zębate, wały, elementy przekłądni i krzywki, można łatwo zrealizować takie funkcje, jak sterowanie krzywkowe, sprzęgła lub automatyczne generowanie danych krzywki. Ponieważ sterowanie synchroniczne może być uruchamiane i zatrzymywane dla każdej osi, programy mogą zawierać zarówno synchroniczne osie sterujące, jak i osie sterujące pozycją. Z osią synchronicznego enkodera można zsynchronizować maksymalnie cztery osie, umożliwiając połączenie z różnymi systemami. zchcąc zbudować system idealnie dopasowany do twojego sprzętu, użyj funkcji sterowania synchronicznego i funkcji krzywki. zaby spełnić wszystkie wymagania dotyczące pakowania, zarejestruj do 6 typów profili krzywkowych. FX5U FX5-0SSC-S RS85 Przetwornic Seria MR-J Maszyna pakująca z Simple Motion Oś Oś Oś Oś zwykonuj pracę ciągłą, bez zatrzymywania obróbki detalu. Funkcja wykrywania znacznika Pozycją noża obrotowego można sterować z zastosowaniem funkcji detekcji znacznika; w rezultacie otrzymujemy produkt o stałej długości. Wykrywanie znacznika Automatyczne generowanie profilu krzywki Sterowanie nożem obrotowym za pomocą wykrywania znacznika i danych profilu krzywki Automatyczne generowanie danych profilu krzywki Złożone dane krzywki dla noży obrotowych można łatwo zaprogramować i automatycznie wygenerować, wprowadzając tylko długość materiału, odległość synchronizacji i rozdzielczość krzywki. Ekran GOT utworzony przez użytkownika Dane profilu krzywki Długość osi synchronicznej (obwód) Szerokość synchronizacji Podawanie materiału Długość materiału Oś krzywki (Oś synchronizacji) Szybkość Ustawienia parametrów, w tym danych takich jak długość materiału itp. Szybkość podawania materiału Cykl roboczy Szerokość synchronizacji

41 Funkcje specjalne Wbudowane funkcje MELSEC-F Rozwiązania sterowania FX þ Seria FX Seria FX5 iq-f Pozycjonowanie Zintegrowane wyjścia szybkich impulsów o częstotliwości do 00 khz i specjalne instrukcje, pozwalają jednostkom centralnym serii FX na bezpośrednie sterowanie maksymalnie trzema niezależnymi osiami ruchu serwomechanizmu. Jeśli do jednego FXU podłączone są dwa adaptery wyjść szybkich, można nimi sterować maksymalnie czterema osiami z częstotliwością do 00 khz. * Interpolowane i sieciowe rozwiązania do sterowania serwonapędów, dostępne są również w postaci specjalnych modułów funkcyjnych. Sterowanie analogowe We wszystkich sterownikach serii FX, karty rozszerzeń, specjalne adaptery lub specjalne moduły funkcyjne mogą z łatwością przetwarzać wartości analogowe na cyfrowe lub cyfrowe na analogowe. Wymiana informacji Informacje mogą być wysyłane do komputera PC wyższego poziomu, który stale monitoruje produkcję, podnosząc niezawodność i ogólną wydajność systemu. Zał. (obroty w przód) Oś pierwsza 00 khz Seria FX Wyjścia typu tranzystorowego Wyjście impulsowe Kierunek Wył. (obroty do tyłu) Wprowadzenie i konfiguracji Szybkie sterowanie Dzięki 6 do 8 licznikom szybkim w każdym modelu, seria FX doskonale nadaje się do zastosowań wymagających funkcji zliczania impulsów, przetwarzania w zamkniętej pętli sprzężenia lub użycia bardzo szybkich czujników. Otwarte sieci obiektowe Wśród sieci obsługiwanych przez serię FX są CC-Link i Ethernet, Modbus i Profibus, zapewniając szeroki wybór nowych rozwiązań oraz interfejs do istniejących sieci. Zarządzanie danymi FXU-CF-ADP - specjalny adapter do serii FXU i FXUC, umożliwia w określonych odstępach czasu lub w określonych warunkach automatyczne zapisywanie danych na karcie CF. W celu zwiększenia wydajności, dane zapisywane są w uniwersalnym formacie CSV z nazwami plików zdefiniowanymi przez użytkownika i automatycznymi znacznikami czasu. Sterowanie przetwornicą Sterowniki PLC serii FX zawierają protokół komunikacyjny RS85 oraz specjalne instrukcje, które umożliwiają sterowanie wszystkimi przetwornicami FREQROL Mitsubishi Electric. W przypadku wszystkich innych modeli przetwornic można zastosować sterowanie analogowe. Komunikacja szeregowa Komunikacja szeregowa z komputerami PC, drukarkami, czytnikami kodów kreskowych, modemami i sterownikami PLC zwiększa elastyczność systemu serii FX, umożliwiając niezawodną wymianę danych w różnych połączeniach. Oś druga 00 khz Oś trzecia 00 khz osi 00 khz 00 khz osi 00 khz 00 khz Serwowzmacniacz, sterownik silnika krokowego Wyjście wzmacniacza różnicowego linii - 00 khz Serwowzmacniacz, sterownik silnika krokowego Serwowzmacniacz, sterownik silnika krokowego Wizualizacja Opcje HMI do serii FX obejmują zarówno proste wyświetlacze tekstowe, jak i zaawansowane graficzne ekrany dotykowe (GOT - Graphic Operation Terminals). Zastosowanie ułatwia wbudowana, ulepszona instrukcja pozycjonowania * Jeśli używane są specjalne adaptery z szybkim wyjściami, w jednostce centralnej PLC nie można korzystać z zacisków we/wy o tych samych adresach. 5

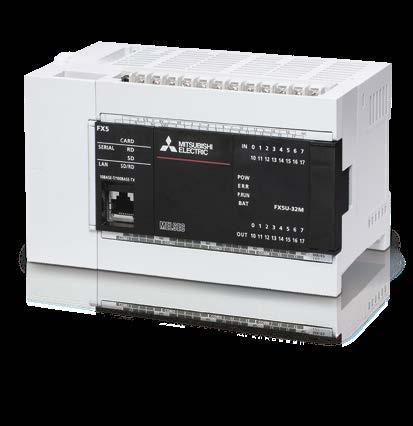

42 Jednostki centralne serii FX5U MELSEC iq-f Seria MELSEC FX5U Jednostki centralne FX W sterowniku PLC można instalować dodatkowe płytki funkcyjne, zapewniając drugi interfejs komunikacyjny RS85/RS/RS/ USB do programowania lub konfiguracji sieci. Dostępny jest wbudowany przełącznik RUN/STOP. Dwa analogowe kanały wejściowe i jeden analogowy kanał wyjściowy. Ustawienie dokonywane jest za pomocą parametrów, więc nie jest wymagane żadne programowanie. Możliwość podłączenia modułów ADP. Zintegrowane gniazdo kart pamięci SD do zapisu danych. Wbudowany port RS85 do komunikacji szeregowej (z funkcją Modbus ). Pamięć RAM/EEPROM o pojemności do kroków programu PLC zapewnia rezerwę nawet w przypadku dużych i złożonych aplikacji. Wbudowany port Ethernet do maksymalnie 8 połączeń sieciowych. Zintegrowane gniazdo do karty komunikacji szeregowej. Jednostki centralne można rozszerzać, tworząc konfiguracje o łącznej liczbie 5 wejść i wyjść. Obejmuje to maks. 56 lokalnych wejść i wyjść oraz maks. 8 we/wy zdalnych. Do ośmiu szybkich wejść dla operacji pozycjonowania. Wbudowany zegar czasu rzeczywistego wskazuje rok, miesiąc, dzień i czas. Baterię można opcjonalnie zamontować. Cztery zintegrowane wyjścia impulsowe o częstotliwości do 00 kimp/s. Operacje pozycjonowania, w tym przerwanie, zmienną prędkość i prostą interpolację można łatwo ustawić w tabelach i wykonać. Opis części składowych jednostki centralnej Osłona zabezpieczająca Wejścia/wyjścia analogowe Zaciski wejść cyfrowych Gniazdo karty pamięci SD Przełącznik blokujący kartę pamięci SD Przełącznik RUN/STOP/RESET Pokrywa zacisku karty adaptera Przełącznik wyboru rezystora obciążenia RS85 Port RS85 Port Ethernet Złącze karty rozszerzeń Złącze rozszerzenia Wyświetlacz LED Złącze baterii Pokrywa do magistrali rozszerzeń Zaciski wyjść cyfrowych Osłona zabezpieczająca Osłona Pokrywa gniazda rozszerzeń oraz opcjonalnej baterii 6

43 Jednostki centralne serii FX5U Jednostki centralne FXS FXG FXGC FXGE FXU FXUC þ FX5U FX5UC Jednostki centralne 80 we/wy Jednostki centralne FX5U Jednostki centralne serii FX5U charakteryzują się wyjątkową wydajnością oraz pierwszorzędnym sterowaniem napędów. zszybka magistrala systemowa zwbudowany port Ethernet zwbudowane wejścia/wyjścia analogowe zwbudowana funkcja pozycjonowania (00000 imp./s, osie) zwbudowany port RS85 (z funkcją Modbus ) zwbudowane złącze karty SD zzaawansowane funkcje bezpieczeństwa zbez baterii i bezobsługowe zmożliwość podłączenia modułów rozszerzających FX5 i różnych modułów FX zmożliwość podłączenia modułów we/wy FX5 ze złączem rozszerzania Dane techniczne FX5U-MR/DS FX5U-MT/DSS FX5U-MR/ES FX5U-MT/ESS Wbudowane wejścia/wyjścia Zasilanie V DC V DC 00 0 V AC 00 0 V AC Wbudowane wejścia Wbudowane wyjścia Rodzaj wyjść Przekaźnik Tranzystor (typu source)* Przekaźnik Tranzystor (typu source)* Jednostki centralne FX Pobór mocy W Ciężar kg 0,7 0,7 0,7 0,7 Wymiary (SxWxG) mm 50x90x8 50x90x8 50x90x8 50x90x8 Dane do zamówienia Nr kat Dane techniczne FX5U-6MR/DS FX5U-6MT/DSS FX5U-6MR/ES FX5U-6MT/ESS Wbudowane wejścia/wyjścia Zasilanie V DC V DC 00 0 V AC 00 0 V AC Wbudowane wejścia Wbudowane wyjścia Rodzaj wyjść Przekaźnik Tranzystor (typu source)* Przekaźnik Tranzystor (typu source)* Pobór mocy W Ciężar kg,0,0,0,0 Wymiary (SxWxG) mm 0x90x8 0x90x8 0x90x8 0x90x8 Dane do zamówienia Nr kat Dane techniczne FX5U-80MR/DS FX5U-80MT/DSS FX5U-80MR/ES FX5U-80MT/ESS Wbudowane wejścia/wyjścia Zasilanie V DC V DC 00 0 V AC 00 0 V AC Wbudowane wejścia Wbudowane wyjścia Rodzaj wyjść Przekaźnik Tranzystor (typu source)* Przekaźnik Tranzystor (typu source)* Pobór mocy W Ciężar kg,,,, Wymiary (SxWxG) mm 85x90x8 85x90x8 85x90x8 85x90x8 Dane do zamówienia Nr kat * Jednostki z wyjściami tranzystorowymi typu sink są dostępne na zamówienie. 7

44 Jednostki centralne serii FX5U Dane techniczne FXS FXG FXGC FXGE FXU FXUC þ FX5U FX5UC Warunki otoczenia Jednostki centralne FX Ogólne dane techniczne Temperatura otoczenia Odporność na zakłócenia Napięcie wytrzymywane izolacji Wilgotność względna otoczenia Odporność na wstrząsy Odporność na drgania Rezystancja izolacji Uziemienie Bezpiecznik Środowisko Zatwierdzenia Elektryczne dane techniczne Dane techniczne zasilacza Dane C (temperatura magazynowania: C).000 Vpp z generatorem szumów; μs w zakresie 0 00 Hz Modele z zasilaczem AC: 500 V AC, min./modele z zasilaczem DC: 500 V AC, min % (bez kondensacji) Zgodnie z IEC6-: 7 m/s ( razy w każdym z kierunków przez ms) Zgodnie z IEC6-: 9,8 m/s (odporność na drgania z zakresu 5 50 Hz przez 80 minut w kierunku wszystkich osi);,9 m/s dla montażu na szynie DIN 0 MΩ, 500 V DC Klasa D: oporność uziemienia 00 Ω lub mniej Wersje z zasilaniem AC: FX5U-Mm:,5 A; FX5U-6Mm i FX5U-80Mm: 5 A, wersje z zasilaniem DC:,5 A Unikać środowisk zawierających gazy o działaniu korodującym, instalować w lokalizacjach wolnych od pyłu. Patrz strony 0 0 w niniejszym katalogu Moduły z zasilaniem DC (FX5U-mMm/DS/DSS) Zasilanie V DC (+0 %/-5%) Prąd rozruchowy przy włączaniu 50 A/<0,5 ms (przy V DC) Dozwolony czas chwilowego zaniku zasilania 5 ms 0 ms Zasilanie zewnętrzne ( V DC) FX5U-Mm/E: 80 ma FX5U-6Mm/E: 70 ma FX5U-80Mm/E: 770 ma Moduły z zasilaniem AC (FX5U-mMR/ES) 00 0 V AC (+0 %/-5 %), 50/60 Hz FX5U-M: 5 A/<5 ms (przy 00 V AC); 50 A/<5 ms (przy 00 V AC); FX5U-6M, FX5U-80M: 0 A/<5 ms (przy 00 V AC); 60 A/<5 ms (przy 00 V AC) Dane na temat programowania Dane techniczne systemu Dane dotyczące programowania Punkty we/wy (adresy) Pamięć programu Czas przetwarzania instrukcji Język programowania Wykonanie programu FX5U Łącznie maks. 5 (ze zdalnymi we/wy) kroków w wewnętrznej pamięci RAM ns/instrukcję podstawową Schemat drabinkowy (LD), tekst strukturalny (ST), schemat bloków funkcyjnych/schemat drabinkowy (FBD/LD) Wykonywanie cykliczne, przetwarzanie w trybie odświeżania 8

45 Jednostki centralne serii FX5UC Seria MELSEC FX5UC Pamięć RAM/EEPROM o pojemności do kroków programu PLC zapewnia rezerwę nawet w przypadku dużych i złożonych aplikacji. Wbudowany port Ethernet do maksy-malnie 8 połączeń sieciowych. Dostępny jest wbudowany przełącznik RUN/STOP. Możliwość podłączenia modułów ADP. Jednostki centralne można rozszerzać, tworząc konfiguracje o łącznej liczbie 5 wejść i wyjść. Obejmuje to maks. 56 lokalnych wejść i wyjść oraz maks. 8 we/wy zdalnych. Do ośmiu szybkich wejść dla operacji pozycjonowania. Wbudowany zegar czasu rzeczywistego wskazuje rok, miesiąc, dzień i czas. Jednostki centralne FX Wbudowany port RS85 do komunikacji szeregowej (z funkcją Modbus ). Cztery zintegrowane wyjścia impulsowe o częstotliwości do 00 kimp/s. Operacje pozycjonowania, w tym przerwanie, zmienną prędkość i prostą interpolację można łatwo ustawić w tabelach i wykonać. Opis części składowych jednostki centralnej Pokrywa do magistrali rozszerzeń Przełącznik RUN/STOP/RESET Wyświetlacz LED Przełącznik blokujący kartę pamięci SD Gniazdo karty pamięci SD Wskaźniki LED stanu wejść/wyjść Złącze dla wejść cyfrowych Pokrywa zacisku karty adaptera Port Ethernet Złącze dla wyjść cyfrowych Na stronie spodniej: P Miejsce na baterię Port RS85 P Zaciski napięcia zasilania P Przełącznik wyboru rezystora obciążenia linii RS85 Przełącznik wyboru wyświetlania stanu wejść/wyjść 9

46 Jednostki centralne serii FX5UC Jednostki centralne FXS FXG FXGC FXGE FXU FXUC FX5U þ FX5UC Jednostki centralne FX Base units with 96 I/Os Jednostki centralne FX5UC Jednostki centralne serii FX5UC charakteryzują się wyjątkową wydajnością oraz pierwszorzędnym sterowaniem napędów. zszybka magistrala systemowa zwbudowany port Ethernet zwbudowana funkcja pozycjonowania (00000 imp./s, osie) zwbudowany port RS85 (z funkcją Modbus ) zwbudowane złącze karty SD Dane techniczne FX5UC-MT/DSS FX5UC-6MT/DSS FX5UC-96MT/DSS zzaawansowane funkcje bezpieczeństwa zbez baterii i bezobsługowe zmożliwość podłączenia modułów rozszerzających FX5 i różnych modułów FX Wbudowane wejścia/wyjścia 6 96 Zasilanie V DC V DC V DC Wbudowane wejścia 6 8 Wbudowane wyjścia 6 8 Rodzaj wyjść Tranzystor (typu source)* Tranzystor (typu source)* Tranzystor (typu source)* Pobór mocy 5 W 8 W W Ciężar kg 0, 0, 0,5 Wymiary (SxWxG) mm,x90x89, 6,x90x89, 8,x90x89, Dane do zamówienia Nr kat * Jednostki z wyjściami tranzystorowymi typu sink są dostępne na zamówienie. Okablowanie systemu Dostępne bloki z zaciskami śrubowymi lub sprężynowymi umożliwiają łatwe podłączenie modułów FX5UC za pomocą standardowych złączy do kabla taśmowego. Po szczegółową informacją na temat bloków zaciskowych, odsyłamy do rozdziału z akcesoriami śrubowymi lub sprężynowymi Blok z zaciskami

47 Jednostki centralne serii FX5UC Dane techniczne FXS FXG FXGC FXGE FXU FXUC FX5U þ FX5UC Warunki otoczenia Ogólne dane techniczne Dane Temperatura otoczenia C (temperatura magazynowania: C) Odporność na zakłócenia.000 Vpp z generatorem szumów; μs przy 0 00 Hz Wytrzymałość napięciowa izolacji 500 V AC, min. Wilgotność względna otoczenia 5 95 % (bez kondensacji) Odporność na wstrząsy Zgodnie z IEC6-: 7 m/s ( razy w każdym z kierunków przez ms) Odporność na drgania Zgodnie z IEC6-:,9 m/s (odporność na drgania z zakresu 8, 50 Hz przez 80 minut w kierunku wszystkich osi);,9 m/s dla montażu na szynie DIN Rezystancja izolacji 0 MΩ, 500 V DC Uziemienie Klasa D: oporność uziemienia 00 Ω lub mniej Dane znamionowe bezpieczników,5 A Środowisko Unikać środowisk zawierających gazy o działaniu korodującym, instalować w lokalizacjach wolnych od pyłu. Zatwierdzenia Patrz strony 0 0 w niniejszym katalogu. Elektryczne dane techniczne Dane techniczne zasilacza Moduły z zasilaniem DC Zasilanie V DC (+0 %/-5 %) Prąd rozruchowy przy włączaniu FX5UC-MT/m: 5 A/<0,5 ms (przy V DC) FX5UC-6MT/m, FX5UC-96MT/m: 0 A/<0,5 ms (przy V DC) Dozwolony czas chwilowego zaniku zasilania 5 ms Zasilanie zewnętrzne ( V DC) Jednostki centralne FX Dane na temat programowania Dane techniczne systemu Dane dotyczące programowania Punkty we/wy (adresy) Pamięć programu Czas przetwarzania instrukcji Język programowania Wykonanie programu FX5UC Łącznie maks. 5 (ze zdalnymi we/wy) kroków w wewnętrznej pamięci RAM ns/instrukcję podstawową Schemat drabinkowy (LD), tekst strukturalny (ST), schemat bloków funkcyjnych/schemat drabinkowy (FBD/LD) Wykonywanie cykliczne, przetwarzanie w trybie odświeżania

48 Jednostki centralne serii FXS MELSEC-F Seria MELSEC FXS Szybkie wejścia przeznaczone do zadań wymagających dużej częstotliwości zliczania (maks. 60 khz) oraz możliwością obsługi przerwań. Wewnętrzny zasilacz pomocniczy o napięciu V DC i maksymalnym prądzie obciążenia 00 ma. Wbudowane dwa wejścia analogowe (tylko FXS-0MT/ESS-AD i FXS-0MR/ES-AD). Wbudowany zegar czasu rzeczywistego wskazuje rok, miesiąc, dzień i czas. Jednostki centralne FX Elastyczny sposób montażu za pomocą wbudowanego adaptera do szyny DIN lub przez otwory do mocowania wkrętami na płaskich powierzchniach. Wbudowanie interfejsu, rozszerzenia czy adapterów funkcyjnych wymaga zainstalowania bezpośrednio w jednostce centralej. Wszystkie jednostki centralne mają wbudowane dwa potencjometry analogowe do wprowadzania nastaw oraz przełącznik RUN/STOP. Programy PLC zapisywane są w bezobsługowej pamięci użytkownika EEPROM o pojemności.000 kroków programu i nie wymagają baterii podtrzymującej, zabezpieczającej przed awarią zasilania. Wbudowany interfejs szeregowy RS do bezpośredniej komunikacji z komputerem. Zabezpieczenie dostępu za pomocą hasła zapewnia skuteczną ochronę własności intelektualnej. Wyjście impulsów prostokątnych (dotyczy tylko jednostek centralnych z wyjściami tranzystorowymi) Wbudowane dwa szybkie wyjścia do generowania sygnałów impulsowych i sterowania pracą silników krokowych z częstotliwością do 00 khz. Opis części składowych jednostki centralnej Osłona zabezpieczająca Pokrywa zacisków Podłączenie napięcia zasilania Gniazdo do adaptera rozszerzeń lub kasety pamięci Sygnalizacja stanu pracy wejść Diody LED wskazujące status działania Sygnalizacja stanu pracy wyjść Zaciski wyjść cyfrowych Zaciski wejść cyfrowych potencjometry analogowe Przełącznik RUN/STOP Interfejs USB Interfejs RS Pokrywa interfejsu, potencjometru i przełącznika RUN/STOP Pokrywa gniazda rozszerzeń Osłona zacisków Osłona zabezpieczająca

49 Jednostki centralne serii FXS Jednostki centralne þ FXS FXG FXGC FXGE FXU FXUC FX5U FX5UC Jednostki centralne FXS Jednostki centralne 0 I/O Dane techniczne FXS-0 MR-ES Jednostki centralne serii FXS dostępne są w konfiguracjach zawierających od 0 do 0 wejść/wyjść cyfrowych. Jednostki te występują w wersjach z wyjściami przekaźnikowymi i tranzystorowymi. zwbudowany zasilacz (AC lub DC) znie wymagająca obsługi pamięć EEPROM zobszerna pamięć programu (000 kroków) i wystarczający wybór operandów zoperacje szybkie zzintegrowane sterowanie pozycjonowaniem zwbudowany zegar czasu rzeczywistego FXS-0 MR-DS FXS-0 MT-ESS FXS-0 MT/DSS FXS- MR-ES zsterowniki FXS-0MT/ESS-AD oraz FXS-0MR/ES-AD z dwoma wbudowanymi wejściami analogowymi (0-0 V DC). zdostosowanie systemu przy pomocy wymiennych interfejsów i adapterów we/ wy, mocowanych bezpośrednio w jednostce centralnej zdiody LED wskazujące stan wejść i wyjść zstandardowy interfejs do programowania zwygodne w użyciu systemy programowania, w tym programy narzędziowe zgodne z IEC 6- (EN 6-), programatory ręczne oraz pulpity HMI FXS- MR-DS FXS- MT-ESS FXS- MT/DSS Jednostki centralne FX Wbudowane wejścia/wyjścia Zasilanie 00 0 V AC V DC 00 0 V AC V DC 00 0 V AC V DC 00 0 V AC V DC Wejścia wbudowane Wyjścia wbudowane Rodzaj wyjść Przekaźnik Przekaźnik Tranzystor (typu source)* Tranzystor (typu source)* Przekaźnik Przekaźnik Tranzystor (typu source)* Tranzystor (typu source)* Pobór mocy W ,5 9 6,5 Ciężar kg 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Wymiary (SxWxG) mm 60x90x75 60x90x9 60x90x75 60x90x9 60x90x75 60x90x9 60x90x75 60x90x9 Dane do zamówienia Nr kat Jednostki centralne 0 0 I/O Dane techniczne FXS-0 MR-ES FXS-0 MR-DS FXS-0 MT-ESS FXS-0 MT/DSS FXS-0 MR-ES FXS-0 MR-DS FXS-0 MR-ES-AD FXS-0 MT-ESS FXS-0 MT-ESS-AD FXS-0 MT/DSS Wbudowane wejścia/wyjścia Zasilanie 00 0 V AC V DC 00 0 V AC V DC 00 0 V AC V DC 00 0 V AC 00 0 V AC 00 0 V AC V DC Wejścia wbudowane Wyjścia wbudowane Rodzaj wyjść Przekaźnik Przekaźnik Tranzystor (typu source)* Tranzystor (typu source)* Przekaźnik Przekaźnik Przekaźnik Tranzystor (typu source)* Tranzystor (typu source)* Tranzystor (typu source)* Pobór mocy W ,5 8,5 Ciężar kg 0,0 0,0 0,0 0,0 0,5 0,5 0,5 0,5 0,5 0,5 Wymiary (SxWxG) mm 75x90x75 75x90x9 75x90x75 75x90x9 00x90x75 00x90x9 00x90x75 00x90x75 00x90x75 00x90x9 Dane do zamówienia Nr kat * Jednostki z wyjściami tranzystorowymi typu sink są dostępne na zamówienie.

50 Jednostki centralne serii FXS Dane techniczne þ FXS FXG FXGC FXGE FXU FXUC FX5U FX5UC Warunki otoczenia Jednostki centralne FX Ogólne dane techniczne Temperatura otoczenia Odporność na zakłócenia Napięcie wytrzymywane izolacji Wilgotność względna otoczenia Odporność na wstrząsy Odporność na drgania Rezystancja izolacji Uziemienie Dane znamionowe bezpieczników Środowisko Zatwierdzenia Elektryczne dane techniczne Dane 0 55 C (temperatura magazynowania: C).000 Vpp z generatorem szumów; µs przy 0 00 Hz.500 V AC, min 5 95 % (bez kondensacji) Zgodnie z IEC 68--7: 5 g (7 m/s ) ( razy w każdym z kierunków przez ms) Zgodnie z IEC 68--6: g (odporność na drgania z zakresu Hz przez 80 minut w kierunku wszystkich osi); 0,5 g dla montażu na szynie DIN 500 V DC, 5 MΩ Klasa D: oporność uziemienia 00 Ω lub mniej 50 V,0 A Unikać środowisk zawierających gazy o działaniu korodującym, instalować w lokalizacjach wolnych od pyłu. Patrz strony 0 0 w niniejszym katalogu Dane techniczne zasilania Moduły zasilane napięciem przemiennym (FX-S-mMm/Em) Zasilanie 00 0 V AC (+0 %/-5 %), 50/60 Hz Prąd rozruchowy przy włączaniu 0 A/<5 ms (przy 00 V AC); 50 A/<5 ms (przy 00 V AC) Dopuszczalny czas chwilowego zaniku napięcia zasilania 0 ms Zasilanie podstawowe Zasilanie zewnętrzne ( V DC) 00 ma Dane wyjść Moduły przekaźnikowe Moduły tranzystorowe Maks. przełączane napięcie V <0 V AC, <0 V DC 5 0 V DC Maks. prąd - na każde wyjście A 0,5 wyjściowy - na grupę b A 8 0,8 Maks. prąd przełączany - obciążenie indukcyjne 80 VA W Czas odpowiedzi ms 0 <0, (<5 µs przy Y0, Y) Trwałość styków (liczba przełączeń) a przy 0 VA; przy 5 VA; przy 80 VA a Nie jest gwarantowana przez Mitsubishi Electric. b Ograniczenie to ma zastosowanie tylko do zacisku odniesienia każdej grupy zawierającej i wyjścia przekaźnikowe lub tranzystorowe. Przy identyfikacji grupy należy uważać na przyporządkowanie zacisków. Dane na temat programowania Dane techniczne systemu FXS Dane dotyczące programowania Punkty we/wy (adresy) Łącznie 0 Zakres adresów Maks. 0 adresowanych bezpośrednio Pamięć programu 6000 kroków EEPROM, (Pojemność programu wynosi 000 kroków.) Instrukcje Czas podstawowe 0, µs/instrukcję wykonania instrukcji Instrukcji użytkowych 0,5 μs do kilkuset μs/instrukcję 9 instrukcji sekwencyjnych, Liczba dostępnych instrukcji instrukcje STL, 6 instrukcji użytkowych Język programowania Prosty projekt Drabinka, SFC, ST (tekst strukturalny) Projekt strukturalny Drabinka strukturalna/fbd, SFC, ST Wykonanie programu Wykonywanie cykliczne, przetwarzanie w trybie odświeżania Zabezpieczenie programu różne słowa kluczowe, maks. długość hasła 6 znaków Dane techniczne systemu Operandy Przekaźniki pomocnicze FXS Ogółem.56, w tym.08 ogólnego zastosowania (M0 M8 i M5 M55) oraz 8 zatrzaskiwanych w EEPROM (M8 M5) Specjalne przekaźniki pomocnicze 5 (M8000 M85) Przekaźniki stanu Łącznie 56, w tym 8 zatrzaskiwanych w EEPROM (S0 S7) i 8 ogólnego zastosowania (S8 S55) Licznik czasu Łącznie 69, w tym ms (T0 T6 i T T7), 00/0 ms (T T6) i 69 ms (T6 T) Zewnętrzne wprowadzanie wartości zadanej za pomocą potencjometru Licznik Łącznie 67 (6 bitowe i bitowe), w tym 5 ogólnego zastosowania (C0 C5 i C00 C) oraz 6 zatrzaskiwanych w EEPROM (C6 C) Licznik szybki Łącznie, w tym 6 -fazowych (C5 C50) i 5 -fazowych (C5 C55) Szybkość liczników szybkich -fazowe, maks 6-punktów: 60 khz/ punkty, 0 khz/ punkty -fazowe, maks -punkty: 0 khz/ punkt, 5 khz/ punkt Zegar czasu rzeczywistego Rok, miesiąc, dzień, godzina, minuty, sekundy, dzień tygodnia Rejestr danych Ogółem.000, w tym.87 ogólnego zastosowania (D0 D7 i D56 D999) oraz 8 zatrzaskiwanych w EEPROM (D8 D55) Rejestry rozszerzone Rozszerzone rejestry plikowe Rejestr indeksu 6 Specjalne rejestry danych 5 (D8000 D85) Wskaźnik 56 Zagnieżdżanie 8 Wejścia przerwań 6 Stałe 6 bitowe: K: do +.767; H: 0 do FFFF bitowe: K: do ; H: 0 do FFFF FFFF

51 Jednostki centralne serii FXG Seria MELSEC FXG Wbudowane wejścia szybkich liczników do przetwarzania szybkich sygnałów wejściowych. Można na przykład skonfigurować dwa liczniki 60 khz i cztery liczniki 0 khz. Przez te wejścia można również obsługiwać przetwarzanie przerwań. Pamięć RAM/EEPROM o pojemności do.000 kroków programu PLC zapewnia rezerwę nawet w przypadku dużych i złożonych aplikacji. W sterowniku PLC można instalować dodatkowe płytki funkcyjne, zapewniając drugi interfejs komunikacyjny RS85/RS/RS do programowania lub konfiguracji sieci. Dostępne są również dodatkowe płytki wejść i wyjść analogowych oraz płytka zawierająca 8 potencjometrów analogowych. Dostępny jest wbudowany przełącznik RUN/STOP. Możliwość podłączenia adapterów i modułów funkcji specjalnych. Za pomocą rozszerzeń modułowych i kompaktowych można rozbudowywać jednostki centralne aż do 56 wejść i wyjść (bezpośrednio 8 we/wy, 56 wspólnie ze zdalnymi we/wy podłączonymi za pośrednictwem sieci). Wbudowany zegar czasu rzeczywistego wskazuje rok, miesiąc, dzień i czas. Jednostki centralne FX Dwa wbudowane interfejsy szeregowe do bezpośredniej komunikacji z komputerami. Integracja interfejsów, adapterów rozszerzeń i funkcji do bezpośredniego montażu w jednostce centralnej. Dwa wbudowane wyjścia impulsowe o częstotliwości od do Hz, przeznaczone do sterowania pracą silników krokowych i wytwarzania sygnałów wyjściowych z modulacją szerokości impulsu. Opis części składowych jednostki centralnej Pokrywa zacisków Złącze kasety pamięci, modułu wyświetlacza i płytek rozszerzających potencjometry analogowe Przełącznik RUN/STOP Uchwyt dodatkowej baterii Port programowania: RS Port programowania: USB Osłona zacisków Zaciski wejściowe Wskaźniki LED stanu wejść Diody LED wskazujące stan pracy Pokrywa złącza magistrali rozszerzającej Wskaźnik stanu wyjść na diodach LED Zaciski wyjściowe Osłona zacisków Pokrywa zacisków Otwierana osłona portu programowania, potencjometru i przełącznika RUN/STOP Pokrywa prawego gniazda rozszerzeń oraz opcjonalnej baterii Pokrywa lewego gniazda rozszerzeń 5

52 Jednostki Centralne Serii FXG Jednostki centralne FXS þ FXG FXGC FXGE FXU FXUC FX5U FX5UC Jednostki centralne FX Jednostki centralne I/O Dane techniczne FXG- MR/ES FXG- MT/ESS Jednostki centralne FXG Jednostki centralne serii FXG są dostępne w konfiguracjach zawierających od do 60 wejść/wyjść. Istnieje możliwość wyboru między wyjściami przekaźnikowymi a tranzystorowymi. zzintegrowany interfejs USB do komunikacji między sterownikami PLC i komputerem PC zzintegrowany interfejs szeregowy do komunikacji z programatorem, komputerem PC i pulpitami HMI zdiody LED wskazujące stan wejść i wyjść zwszystkie jednostki mają odłączane listwy zaciskowe zgniazdo na kasety pamięci FXG- MR/DS FXG- MT/DSS FXG- MR/ES zwbudowany zegar czasu rzeczywistego zzintegrowane sterowanie pozycjonowaniem zwymienne interfejsy i adaptery rozszerzeń do bezpośredniego zainstalowania w jednostce centralnej zrozszerzalny przy pomocy modułów cyfrowych we/wy, modułów funkcji specjalnych i modułów typu ADP zwygodne w użyciu systemy programowania, w tym programy narzędziowe zgodne z IEC 6- (EN 6-), programatory ręczne oraz pulpity HMI FXG- MT/ESS FXG- MR/DS FXG- MT/DSS Wbudowane wejścia/wyjścia Zasilanie 00 0 V AC 00 0 V AC V DC V DC 00 0 V AC 00 0 V AC V DC V DC Wbudowane wejścia Wbudowane wyjścia Rodzaj wyjść Przekaźnik Tranzystor (typu source)* Przekaźnik Tranzystor (typu source)* Przekaźnik Tranzystor (typu source)* Przekaźnik Tranzystor (typu source)* Pobór mocy W 9 9 Ciężar kg 0,50 0,50 0,50 0,50 0,55 0,55 0,55 0,55 Wymiary (SxWxG) mm 90x90x86 90x90x86 90x90x86 90x90x86 90x90x86 90x90x86 90x90x86 90x90x86 Dane do zamówienia Nr kat Jednostki centralne 0 60 I/O Dane techniczne FXG-0 MR/ES FXG-0 MT/ESS FXG-0 MR/DS FXG-0 MT/DSS FXG-60 MR/ES FXG-60 MT/ESS FXG-60 MR/DS FXG-60 MT/DSS Wbudowane wejścia/wyjścia Zasilanie 00 0 V AC 00 0 V AC V DC V DC 00 0 V AC 00 0 V AC V DC V DC Wbudowane wejścia Wbudowane wyjścia Rodzaj wyjść Przekaźnik Tranzystor (typu source)* Przekaźnik Tranzystor (typu source)* Przekaźnik Tranzystor (typu source)* Przekaźnik Tranzystor (typu source)* Pobór mocy W Ciężar kg 0,70 0,70 0,70 0,70 0,85 0,85 0,85 0,85 Wymiary (SxWxG) mm 0x90x86 0x90x86 0x90x86 0x90x86 75x90x86 75x90x86 75x90x86 75x90x86 Dane do zamówienia Nr kat * Jednostki z wyjściami tranzystorowymi typu sink są dostępne na zamówienie. 6

53 Jednostki centralne serii FXGE Seria MELSEC FXGE Wbudowane wejścia szybkich liczników do przetwarzania szybkich sygnałów wejściowych. Można na przykład skonfigurować dwa liczniki 60 khz i cztery liczniki 0 khz. Przez te wejścia można również obsługiwać przetwarzanie przerwań. Pamięć RAM/EEPROM o pojemności.000 kroków programu PLC zapewnia rezerwę nawet w przypadku dużych i złożonych aplikacji. W sterowniku PLC można instalować dodatkowe płytki funkcyjne, spełniające funkcję drugiego interfejsu komunikacyjnego RS85/RS/RS, do programowania lub konfiguracji sieci. Dostępne są również dodatkowe płytki wejść i wyjść analogowych oraz płytka zawierająca 8 potencjometrów analogowych. Zintegrowane dwa wejścia analogowe i jedno wyjście analogowe do pomiaru lub generowania napięcia lub prądu. Możliwość podłączenia adapterów i modułów funkcji specjalnych. Za pomocą rozszerzeń modułowych i kompaktowych można rozbudowywać jednostki centralne aż do 56 wejść i wyjść (bezpośrednio 8 we/wy, 56 wspólnie ze zdalnymi we/wy podłączonymi za pośrednictwem sieci). Wbudowany zegar czasu rzeczywistego wskazuje rok, miesiąc, dzień i czas. Jednostki centralne FX Dostępny jest wbudowany przełącznik RUN/STOP. Dwa wbudowane interfejsy szeregowe do bezpośredniej komunikacji z komputerami. Dwa wbudowane wyjścia impulsowe o częstotliwości od do Hz, przeznaczone do sterowania pracą silników krokowych i wytwarzania sygnałów wyjściowych z modulacją szerokości impulsu. Opis części składowych jednostki centralnej Złącze kasety pamięci, modułu wyświetlacza i płytek rozszerzających Pokrywa zacisków Osłona zacisków Zaciski wejść analogowych Zaciski wejść cyfrowych potencjometry analogowe ANALOG INPUT V+ I+ V+ I+ VI- Wskaźniki LED stanu wejść Przełącznik RUN/STOP Połączenie do modułów adaptera Port programowania: RS Port programowania: USB 00M SD/RD ERR OPEN Wspornik baterii Diody LED wskazujące stan pracy Pokrywa gniazda rozszerzeń Gniazdo RJ5 (0BASE-T/00BASE-TX) Zaciski wyjścia analogowego 0BASE-T/00BASE-TX V+ I+ VI- ANALOG OUTPUT LOT Wskaźnik stanu wyjść na diodach LED Zaciski wyjść cyfrowych Osłona zacisków Pokrywa zacisków Otwierana osłona portu programowania, potencjometru i przełącznika RUN/STOP Pokrywa gniazda rozszerzeń oraz opcjonalnej baterii 7

54 Jednostki centralne serii FXGE Jednostki centralne FXS FXG FXGC þ FXGE FXU FXUC FX5U FX5UC Jednostki centralne FXGE Jednostki centralne FX Jednostki centralne I/O Dane techniczne FXGE- MR/ES Jednostki centralne serii FXGE są dostępne w konfiguracjach zawierających od do 0 wejść/wyjść. Wszystkie jednostki centralne wyposażone są w wyjścia przekaźnikowe. zwbudowane wejścia analogowe ( kanały, wejście napięciowe, prądowe, bitów) zwbudowane wyjście analogowe ( kanał, wyjście napięciowe, prądowe, bitów) zwbudowany interfejs Ethernet zzintegrowany interfejs USB do komunikacji między sterownikami PLC i komputerem PC FXGE- MT/ESS FXGE- MR/DS zzintegrowany interfejs szeregowy do komunikacji z komputerem PC i pulpitami HMI zdiody LED wskazujące stan wejść i wyjść zpodłączenie wejść i wyjść za pomocą zacisków zgniazdo na kasety pamięci zzintegrowane sterowanie pozycjonowaniem zrozszerzalny przy pomocy modułów funkcji specjalnych oraz modułów ADP zwygodne w użyciu systemy programowania, w tym programy narzędziowe zgodne z IEC 6- (EN 6-), programatory ręczne oraz pulpity HMI FXGE- MT/DSS Wbudowane wejścia/wyjścia Zasilanie 00 0 V AC 00 0 V AC V DC V DC Wbudowane wejścia Wbudowane wyjścia Rodzaj wyjść Przekaźnik Tranzystor (typu source)* Przekaźnik Tranzystor (typu source)* Pobór mocy W Ciężar kg 0,6 0,55 0,55 0,55 Wymiary (SxWxG) mm 0x90x86 0x90x86 0x90x86 0x90x86 Dane do zamówienia Nr kat Jednostki centralne 0 I/O Dane techniczne FXGE-0 MR/ES FXGE-0 MT/ESS FXGE-0 MR/DS FXGE-0 MT/DSS Wbudowane wejścia/wyjścia Zasilanie 00 0 V AC 00 0 V AC V DC V DC Wbudowane wejścia Wbudowane wyjścia Rodzaj wyjść Przekaźnik Tranzystor (typu source)* Przekaźnik Tranzystor (typu source)* Pobór mocy W Ciężar kg 0,8 0,70 0,70 0,70 Wymiary (SxWxG) mm 75x90x86 75x90x86 75x90x86 75x90x86 Dane do zamówienia Nr kat * Jednostki z wyjściami tranzystorowymi typu sink są dostępne na zamówienie.. 8

55 Jednostki centralne serii FXGC Seria MELSEC FXGC Wbudowane wejścia szybkich liczników do przetwarzania szybkich sygnałów wejściowych. Można na przykład skonfigurować dwa liczniki 60 khz i cztery liczniki 0 khz. Przez te wejścia można również obsługiwać przetwarzanie przerwań. Dostępny jest wbudowany przełącznik RUN/STOP. Dwa wbudowane interfejsy szeregowe do bezpośredniej komunikacji z komputerami. Pamięć RAM/EEPROM o pojemności do.000 kroków programu PLC zapewnia rezerwę nawet w przypadku dużych i złożonych aplikacji. Za pomocą rozszerzeń modułowych i kompaktowych można rozbudowywać jednostki centralne aż do 56 wejść i wyjść (bezpośrednio 8 we/wy, 56 wspólnie ze zdalnymi we/wy podłączonymi za pośrednictwem sieci). Wbudowany zegar czasu rzeczywistego wskazuje rok, miesiąc, dzień i czas. Jednostki centralne FX Możliwość podłączenia adapterów i modułów funkcji specjalnych. Dwa wbudowane wyjścia impulsowe o częstotliwości od do 00,000 Hz, przeznaczone do sterowania pracą silników krokowych i wytwarzania sygnałów wyjściowych z modulacją szerokości impulsu. Opis części składowych jednostki centralnej Diody LED wskazujące stan pracy Interfejs USB do urządzeń peryferyjnych Wskaźniki LED stanu wejść Pokrywa na połączenie modułu adaptera Połączenie modułu adaptera Pokrywa złącza magistrali rozszerzającej Przełącznik RUN/STOP Interfejs RS do urządzeń peryferyjnych Wskaźnik stanu wyjść na diodach LED Złącze dla wyjść cyfrowych Złącze dla wejść cyfrowych Złącze baterii Bateria zapasowa Pokrywa baterii 9

56 Jednostki centralne serii FXGC Jednostki centralne FXS FXG þ FXGC FXGE FXU FXUC FX5U FX5UC Jednostki centralne FX Jednostki centralne z I/Os Jednostki centralne FXGC Jednostki centralne FXGC- MT/m mają wbudowane wejścia/wyjścia. Jednostki te wyposażone są w wyjścia typu tranzystorowego. zzintegrowany interfejs USB do komunikacji między sterownikami PLC i komputerem PC zzintegrowany interfejs szeregowy do komunikacji z programatorem, komputerem PC i pulpitami HMI zdiody LED wskazujące stan wejść i wyjść zpodłączenie wejść i wyjść za pomocą złącz. Dane techniczne FXGC- MT/D FXGC- MT/DSS zzintegrowane sterowanie pozycjonowaniem zrozszerzalne przy pomocy modułów cyfrowych we/wy, modułów funkcji specjalnych i modułów typu ADP. zwygodne w użyciu systemy programowania, w tym programy narzędziowe zgodne z IEC 6- (EN 6-), programatory ręczne oraz pulpity HMI Wbudowane wejścia/wyjścia Zasilanie V DC V DC Wbudowane wejścia 6 6 Wbudowane wyjścia 6 6 Rodzaj wyjść Tranzystor (typu sink) Tranzystor (typu source) Pobór mocy W 8 8 Ciężar kg 0, 0, Wymiary (SxWxG) mm x90x87 x90x87 Dane do zamówienia Nr kat Okablowanie systemu Dostępne bloki z zaciskami śrubowymi lub sprężynowymi umożliwiają łatwe podłączenie modułów FXGC za pomocą standardowych złączy do kabla taśmowego. Po szczegółową informacją na temat bloków zaciskowych, odsyłamy do rozdziału z akcesoriami śrubowymi lub sprężynowymi Blok z zaciskami

57 Jednostki centralne serii FXG/FXGC/FXGE Dane techniczne FXS þ FXG þ FXGC þ FXGE FXU FXUC FX5U FX5UC Warunki otoczenia Ogólne dane techniczne FXG FXGE FXGC Temperatura otoczenia 0 55 C (temperatura magazynowania: C) Odporność na zakłócenia.000 Vpp z generatorem szumów; μs w zakresie 0 00 Hz Wytrzymałość napięciowa.500 V AC, min 500 V AC, min Wilgotność względna otoczenia Odporność na wstrząsy Odporność na drgania Rezystancja izolacji Uziemienie Bezpiecznik Środowisko Zatwierdzenia Elektryczne dane techniczne Dane techniczne zasilacza FXG FXGE FXGC AC 00 0 V (+0 % /-5 %), 50/60 Hz Zasilanie DC V DC (+0 %/-5 %) AC 0 A/<5 ms (przy 00 V AC); 50 A/<5 ms (przy 00 V AC) Prąd rozruchowy przy włączaniu DC 0 A/< ms (przy V DC) Dozwolony czas chwilowego zaniku zasilania 0 ms 0 ms 5 ms Zasilanie zewnętrzne ( V DC) 00 ma 00 ma 5 95 % (bez kondensacji) Zgodnie z IEC 68--7: 5 g (7 m/s ) ( razy w każdym z kierunków przez ms) Zgodnie z IEC 68--6: g (odporność na drgania z zakresu Hz przez 80 minut w kierunku wszystkich osi); 0,5 g dla montażu na szynie DIN 500 V DC, 5 MΩ Klasa D: oporność uziemienia 00 Ω lub mniej Dla FXG-Mm do FXG-Mm: 50 V A; FXGE-Mm: 50 V A; 5 V,5 A Dla FXG-0Mm do FXG-60Mm: 50 V,5 A FXGE-0Mm: 50 V,5 A Unikać środowisk zawierających gazy o działaniu korodującym, instalować w lokalizacjach wolnych od pyłu. Patrz strony 0 0 w niniejszym katalogu 0 A/<0,5 ms (przy V DC) Dane wyjść Moduły przekaźnikowe FXG/FXGE Moduły tranzystorowe FXG/FXGE Moduły tranzystorowe FXGC Maks. przełączane napięcie V <0 V AC, <0 V DC 5 0 V DC 5 0 V DC - na każde Maks. prąd A wyjściet 0,5 Y000, Y00: 0, Y00 Y07: 0, wyjściowy - na grupę A 8 b 0,8 b 0,8 Maks. prąd - obciążenie W przełączany indukcyjne 80 VA W Y000, Y00: 7, Y00 Y07:, Czas odpowiedzi ms 0 <0, <0, (<5 µs dla Y0, Y) (<5 µs dla Y0, Y) a W jednostkach centralnych 0 i 60 we/wy czas odpowiedzi wyjścia Y wynosi 5 μs. b Ograniczenie to ma zastosowanie tylko do zacisku odniesienia każdej grupy zawierającej i 8 wyjść przekaźnikowych lub i wyjścia tranzystorowe. Przy identyfikacji grupy należy uważać na przyporządkowanie zacisków. Jednostki centralne FX Dane związane z programowaniem Dane techniczne systemu FXG FXGE FXGC Dane programu Punkty we/wy (adresy) Łącznie 56 (kombinacja we/wy lokalnych i we/wy odległych CC-Link) Zakres adresów Maks. 8 adresowanych bezpośrednio i maks. 8 sieciowych we/wy Pamięć programu 000 kroków w wewnętrznej pamięci EEPROM, wymienna kaseta pamięci EEPROM Czas cyklu 0, μs lub 0, μs/instrukcję podstawową 9 instrukcji sekwencyjnych, Liczba dostępnych instrukcji instrukcje STL, instrukcji użytkowych Język programowania Schemat drabinkowy, lista instrukcji, SFC Wykonanie programu Wykonywanie cykliczne, przetwarzanie w trybie odświeżania Zabezpieczenie programu Za pomocą hasła Dane techniczne systemu FXG FXGE FXGC Operandy Łącznie 7.680, w tym 8 ogólnego zastosowania (M0 M8), Przekaźniki pomocnicze.5 zatrzaskiwanych w EEPROM (M8 M55) oraz 6. ogólnego zastosowania/opcjonalnie zatrzaskiwanych (M56 M7679) Specjalne przekaźniki pomocnicze 5 (M8000 M85) Przekaźniki stanu Łącznie.096, w tym.000 zatrzaskiwanych w EEPROM (S0 S999) i.096 ogólnego zastosowania/opcjonalnie zatrzaskiwanych (S000 M095) Licznik czasu Łącznie 0, w tym ms (T0 T99 i T50 T55), 6 0/0 ms (T00 T5 T6) i 68 ms (T6 T9 T56 T9) Zewnętrzne wprowadzanie wartości zadanej za pomocą * potencjometru Licznik Łącznie 5 (6 bitowe i bitowe), w tym 6 ogólnego zastosowania (C0 C5 i C00 C9) oraz 99 zatrzaskiwanych w EEPROM (C6 C99 i C0 C) Licznik szybki Łącznie, w tym 6 -fazowych (C5 C50) i 5 -fazowych (C5 C55) Szybkość liczników szybkich -fazowe, maks 6-punktów: 60 khz/ punkty, 0 khz/ punkty -fazowe, maks -punkty: 0 khz/ punkt, 5 khz/ punkt Zegar czasu rzeczywistego Rok, miesiąc, dzień, godzina, minuty, sekundy, dzień tygodnia Łącznie 8.000, w tym 8 ogólnego zastosowania (D0 D7), 97 zatrzaskiwanych Rejestr danych w EEPROM (D8 D099) oraz ogólnego zastosowania/ opcjonalnie zatrzaskiwanych (D00 D7999) Rejestry rozszerzone 000 (R0 R999) Rozszerzone rejestry plikowe Pamięć wewnętrzna/opcjonalna.000 (ER0 R999)* Rejestr indeksu 6 Specjalne rejestry danych 5 (D8000 D85) Wskaźnik.08 Zagnieżdżanie 8 Wejścia przerwań 6 Stałe 6 bitowe: K: do +.767; H: 0 do FFFF bitowe: K: do ; H: 0 do FFFF FFFF * Nie dotyczy FXGC

58 Jednostki centralne serii FXU Seria MELSEC FXU Pamięć RAM/EEPROM o pojemności kroków programu PLC zapewnia rezerwę nawet w przypadku dużych i złożonych aplikacji. Wbudowane wejścia szybkich liczników do przetwarzania szybkich sygnałów wejściowych. Umożliwiają np. skonfigurowanie sześciu liczników 00 khz i dwóch liczników 0 khz. Przez te wejścia obsługiwane są również przerwania zewnętrzne. Jednostki centralne FX W sterowniku PLC można instalować dodatkowe płytki funkcyjne, spełniające funkcję drugiego interfejsu komunikacyjnego RS85/RS/RS/USB, do programowania lub konfiguracji sieci. Możliwość podłączenia modułów adaptera funkcji specjalnych. Dostępny jest wbudowany przełącznik RUN/STOP. Za pomocą rozszerzeń kompaktowych można rozbudowywać jednostki centralne aż do 8 wejść i wyjść (8 we/wy można uzyskać tylko przy wykorzystaniu we/ wy jednostki centralnej, we/wy modułów rozszerzających oraz zdalnych we/wy). Wbudowany zegar czasu rzeczywistego wskazuje rok, miesiąc, dzień i czas. Wbudowany interfejs szeregowy do bezpośredniej komunikacji z komputerem. Integracja adapterów interfejsów i funkcji do bezpośredniego montażu w jednostce centralnej. Trzy wbudowane wyjścia impulsowe umożliwiają generowanie impulsów o częstotliwości do 00 khz z ustawianym nachyleniem opadania i narastania. Wykorzystywane do sterowania silnikami krokowymi i generowania sygnałów impulsowych o modulowanej szerokości. Opis części składowych jednostki centralnej Osłona baterii Osłona zabezpieczająca Pokrywa listwy zaciskowej Zaciski wejściowe Bateria Gniazdo na kasety pamięci Gniazdo do kart rozszerzeń BD i FXU-7DM Diody LED wskazujące stan wejść Diody LED sygnalizujące stan pracy Pokrywa złącza łączącego urządzenia rozszerzające Atrapa karty rozszerzeń Przełącznik RUN/STOP Złącze do podłączania urządzeń peryferyjnych Diody LED wskazujące stan wyjść Zaciski wyjściowe Pokrywa listwy zaciskowej Pokrywa górna z nazwą modelu (stosowana, jeśli nie zainstalowano modułu FXU-7DM) Osłona zabezpieczająca

59 Jednostki centralne serii FXU Jednostki centralne FXS FXG FXGC FXGE þ FXU FXUC FX5U FX5UC Jednostki centralne FXU Jednostki centralne 6 I/O Dane techniczne FXU-6 MR/DS Jednostki centralne z serii FXU dostępne są w konfiguracjach zawierających 6,, 8, 6, 80 lub 8 wejść/wyjść i można je rozszerzyć do 8 punktów we/wy. Dostępne są modele z wyjściami przekaźnikowymi lub tranzystorowymi. zzintegrowany interfejs szeregowy do komunikacji z programatorem, komputerem PC i pulpitami HMI zzintegrowane sterowanie pozycjonowaniem zwymienne moduły interfejsów do bezpośredniego montażu w jednostce centralnej zdiody LED wskazujące stan wejść i wyjść FXU-6 MR/ES FXU-6 MT/DSS zgniazdo na kasety pamięci zwbudowany zegar czasu rzeczywistego zrozszerzalne przy pomocy modułów cyfrowych we/wy, modułów funkcji specjalnych i modułów typu ADP. zwygodne w użyciu systemy programowania, w tym programy narzędziowe zgodne z IEC 6- (EN 6-), programatory ręczne oraz pulpity HMI FXU-6 MT/ESS Jednostki centralne FX Wbudowane wejścia/wyjścia Zasilanie V DC 00 0 V AC V DC 00 0 V AC Wbudowane wejścia Wbudowane wyjścia Rodzaj wyjść Przekaźnik Przekaźnik Tranzystor (typu source)* Tranzystor (typu source)* Pobór mocy 5 W 0 VA 5 W 0 VA Ciężar kg 0,6 0,6 0,6 0,6 Wymiary (SxWxG) mm 0x90x86 0x90x86 0x90x86 0x90x86 Dane do zamówienia Nr kat Jednostki centralne I/O Dane techniczne FXU- MR/DS FXU- MR/ES FXU- MT/DSS FXU- MT/ESS Wbudowane wejścia/wyjścia Zasilanie V DC 00 0 V AC V DC 00 0 V AC Wbudowane wejścia Wbudowane wyjścia Rodzaj wyjść Przekaźnik Przekaźnik Tranzystor (typu source)* Tranzystor (typu source)* Pobór mocy 0 W 5 VA 0 W 5 VA Ciężar kg 0,65 0,65 0,65 0,65 Wymiary (SxWxG) mm 50x90x86 50x90x86 50x90x86 50x90x86 Dane do zamówienia Nr kat Uwaga: Ponadto na życzenie dostępne są wersje specjalne * Jednostki z wyjściami tranzystorowymi typu sink są dostępne na zamówienie.

60 Jednostki centralne serii FXU Jednostki centralne FXS FXG FXGC FXGE þ FXU FXUC FX5U FX5UC Jednostki centralne 8 I/O Dane techniczne FXU-8 MR/DS FXU-8 MR/ES FXU-8 MT/ESS FXU-8 MT/DSS Jednostki centralne FX Wbudowane wejścia/wyjścia Zasilanie V DC 00 0 V AC 00 0 V AC V DC Wbudowane wejścia Wbudowane wyjścia Rodzaj wyjść Przekaźnik Przekaźnik Tranzystor (typu source)* Tranzystor (typu source)* Pobór mocy 5 W 0 VA 0 VA 5 W Ciężar kg 0,85 0,85 0,85 0,85 Wymiary (SxWxG) mm 8x90x86 8x90x86 8x90x86 8x90x86 Dane do zamówienia Nr kat Jednostki centralne 6 I/O Dane techniczne FXU-6 MR/DS FXU-6 MR/ES FXU-6 MT/ESS FXU-6 MT/DSS Wbudowane wejścia/wyjścia Zasilanie V DC 00 0 V AC 00 0 V AC V DC Wbudowane wejścia Wbudowane wyjścia Rodzaj wyjść Przekaźnik Przekaźnik Tranzystor (typu source)* Tranzystor (typu source)* Pobór mocy 0 W 5 VA 5 VA 0 W Ciężar kg,0,0,0,0 Wymiary (SxWxG) mm 0x90x86 0x90x86 0x90x86 0x90x86 Dane do zamówienia Nr kat Jednostki centralne 80 8 I/O Dane techniczne FXU-80 MR/DS FXU-80 MR/ES FXU-80 MT/DSS FXU-80 MT/ESS FXU-8 MR/ES FXU-8 MT/ESS Wbudowane wejścia/wyjścia Zasilanie V DC 00 0 V AC V DC 00 0 V AC 00 0 V AC 00 0 V AC Wbudowane wejścia Wbudowane wyjścia Rodzaj wyjść Przekaźnik Przekaźnik Tranzystor (typu source)* Tranzystor (typu source)* Przekaźnik Tranzystor (typu source)* Pobór mocy 5 W 50 VA 5 W 50 VA 65 VA 65 VA Ciężar kg,,,,,8,8 Wymiary (SxWxG) mm 85x90x86 85x90x86 85x90x86 85x90x86 50x90x86 50x90x86 Dane do zamówienia Nr kat * Jednostki z wyjściami tranzystorowymi typu sink są dostępne na zamówienie.

61 Jednostki centralne serii FXU Dane techniczne FXS FXG FXGC FXGE þ FXU FXUC FX5U FX5UC Warunki otoczenia Ogólne dane techniczne Temperatura otoczenia Stopień ochrony Odporność na zakłócenia Napięcie wytrzymywane izolacji Wilgotność względna otoczenia Odporność na wstrząsy Odporność na drgania Rezystancja izolacji Uziemienie Bezpiecznik Środowisko Zatwierdzenia Elektryczne dane techniczne Dane techniczne zasilacza Dane 0 55 C (temperatura magazynowania: C) IP0.000 Vpp z generatorem szumów; μs w zakresie 0 00 Hz Modele z zasilaczem AC: 500 V AC, min./modele z zasilaczem DC: 500 V AC, min % (bez kondensacji) Zgodnie z IEC 68--7: 5 g ( razy w każdym z kierunków przez ms) Zgodnie z IEC 68--6: g (odporność na drgania z zakresu Hz przez 80 minut w kierunku wszystkich osi); 0,5 g dla montażu na szynie DIN 500 V DC, 5 MΩ Klasa D: oporność uziemienia 00 Ω lub mniej Dla FXU-6Mm do FXU-Mm:,5 A; dla FXU-8Mm do FXU-8Mm: 5 A Unikać środowisk zawierających gazy o działaniu korodującym, instalować w lokalizacjach wolnych od pyłu. Patrz strony 0 0 w niniejszym katalogu Moduły zasilanie napięciem stałym (DC) (FXU-mMm/DS/DSS) Moduły zasilane napięciem AC (FXU-mMR/ES) Zasilanie V DC (+0 %/-0 %) 00 0 V AC (+0 %/-5 %), 50/60 Hz Prąd rozruchowy przy włączaniu 0 A/<5 ms (przy 00 V AC); 65 A/<5 ms (przy 00 V AC) Dozwolony czas chwilowego zaniku zasilania 5 ms 0 ms Zasilanie podstawowe V DC Zasilanie zewnętrzne ( V DC) FXU-6/MR/ES: 00 ma/ FXU-8 8MR/ES: 600 ma Dane wyjść Moduły przekaźnikowe Moduły tranzystorowe Maks. przełączane napięcie V <0 V AC, <0 V DC 5 0 V DC Maks. prąd - na każde wyjście A 0,5/0, a wyjściowy - na grupę* A 8 0,8/,6 b Maks. prąd przełączany - obciążenie indukcyjne 80 VA W/7, W Czas odpowiedzi ms 0 <0, (Y0,Y<0 µs) Trwałość styków (liczba przełączeń) c przy 0 VA; przy 5 VA; przy 80 VA a dla Y0 i Y = 0, A; dla pozostałych 0,5 A b 0,8 dla na grupę oraz,6 dla 8 na grupę c Nie gwarantowane przez Mitsubishi Electric. * Ograniczenie to ma zastosowanie tylko do zacisku odniesienia każdej grupy zawierającej i 8 wyjść przekaźnikowych lub i wyjścia tranzystorowe. Przy identyfikacji grupy należy uważać na przyporządkowanie zacisków. Jednostki centralne FX Dane na temat programowania Dane techniczne systemu Dane programu Punkty we/wy (adresy) Zakres adresów Pamięć programu Czas cyklu Liczba dostępnych instrukcji Język programowania Wykonanie programu Zabezpieczenie programu FXU Łącznie maks. 8 (ze zdalnymi we/wy) Maks. 56 adresowanych bezpośrednio i maks. 56 sieciowych we/wy kroków w wewnętrznej pamięci RAM, wymienne kasety FLROM ułatwiające wymianę programu 0,065 µs/instrukcję podstawową 9 instrukcji sekwencyjnych, instrukcje STL, 8 instrukcji użytkowych Drabinkowy, lista instrukcji, SFC Step ladder Wykonywanie cykliczne, przetwarzanie w trybie odświeżania różne słowa kluczowe, maks. długość hasła 6 znaków Dane techniczne systemu Operandy Przekaźniki pomocnicze FXU Łącznie 7.680, w tym 500 ogólnego zastosowania (M0 M99), 5 zatrzaskiwanych opcjonalnie (M500 M0) oraz zatrzaskiwanych (M0 M7679) Specjalne przekaźniki pomocnicze 5 (M8000 M85) Łącznie.096, w tym.000 zatrzaskiwanych opcjonalnie (S0 S999) Przekaźniki stanu i.096 zatrzaskiwanych (S000 M095) Licznik czasu Łącznie 5, w tym ms (T0 T9, T9 T99 i T50 T55), 6 0 ms (T00 T5), i 60 ms (T6 T9 i T56 T5) Licznik Łącznie 5 (6 bitowe i bitowe), w tym 0 ogólnego zastosowania (C0 C99 i C00 C9) oraz 5 zatrzaskiwanych (C00 C99 i C0 C) Licznik szybki Łącznie, w tym 6 -fazowych (C5 C50) i 5 -fazowych (C5 C55) Szybkość liczników faza, maks. 8 punktów: 00 khz/6 punktów szybkich 0 khz/ punkty fazy, maks. punkty: 50 khz/ punkty Zegar czasu rzeczywistego Rok, miesiąc, dzień, godzina, minuty, sekundy, dzień tygodnia Rejestr danych Łącznie 8.000, w tym 00 ogólnego zastosowania (D0 D99), zatrzaskiwanych opcjonalnie (D00 D5) i 7.88 zatrzaskiwanych (D5 D7999) Rejestry rozszerzone 768 (R0 R767) Rozszerzone rejestry plikowe Pamięć opcjonalna.768 (ER0 R767) Rejestr indeksu 6 Rejestr specjalny 5 (D8000 D85) Wskaźnik.096 Zagnieżdżanie 8 Wejścia przerwań 6 Stałe 6 bitowe: K: do +.767; H: 0 do FFFF bitowe: K: do ; H: 0 do FFFF FFFF 5

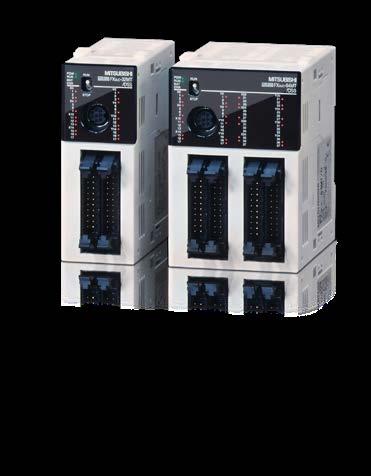

62 Jednostki centralne serii FXUC Seria MELSEC FXUC Wbudowany przełącznik RUN/STOP. Wbudowany interfejs szeregowy do bezpośredniej komunikacji z komputerem. Pamięć RAM/EEPROM o pojemności do kroków programu PLC zapewnia rezerwę nawet w przypadku dużych i złożonych aplikacji. Jednostki centralne FX Złącze dla drugiego interfejsu komunikacyjnego RS85/RS/RS. Wbudowane wejścia szybkich liczników do przetwarzania szybkich sygnałów wejściowych. Umożliwiają np. skonfigurowanie sześciu liczników 00 khz i dwóch liczników 0 khz. Przez te wejścia obsługiwane są również przerwania zewnętrzne. Za pomocą rozszerzeń kompaktowych można rozbudowywać jednostki centralne aż do 8 wejść i wyjść (8 we/wy można uzyskać tylko przy wykorzystaniu we/wy jednostki centralnej, we/wy modułów rozszerzających oraz zdalnych we/wy). Trzy wbudowane wyjścia impulsowe umożliwiają generowanie impulsów o częstotliwości do 00 khz z ustawianym nachyleniem opadania i narastania. Wykorzystywane do sterowania silnikami krokowymi i generowania sygnałów impulsowych o modulowanej szerokości. Opis części składowych jednostki centralnej Przełącznik RUN/STOP Diody LED wskazujące status jednostki Gniazdo na kasety pamięci Wskaźniki LED stanu wejść Wskaźnik stanu wyjść na diodach LED Kaseta pamięci (opcja) Pokrywa ochronna magistrali rozszerzeń Pokrywa złącza modułu adaptera Magistrala rozszerzeń (boczna) Złącze do urządzeń programujących Bateria zapasowa Złącze wyjść cyfrowych 6 Osłona baterii Złącze wejść cyfrowych

63 Jednostki centralne serii FXUC Jednostki centralne Jednostki centralne 6 96 I/O Dane techniczne FXUC-6 MT/DSS FXS FXG FXGC FXGE FXU þ FXUC FX5U FX5UC Jednostki centralne FXUC Jednostki centralne z serii FXUC dostępne są w konfiguracjach zawierających 6,, 6 lub 96 wejść/wyjść i (można je rozszerzyć do 8 punktów I/O). Jednostki te są dostępne tylko z wyjściami tranzystorowymi. zzintegrowany interfejs szeregowy do komunikacji z programatorem, komputerem PC i pulpitami HMI ztaki sam zestaw instrukcji, jak dla serii FXU zzintegrowane sterowanie pozycjonowaniem zbardzo kompaktowe rozmiary FXUC- MT/DSS FXUC-6 MT/DSS zdiody LED wskazujące stan wejść i wyjść zgniazdo na kasety pamięci zdostępne moduły adapterów oraz zestawy kabli systemowych dla urządzeń ze złączami do kabli taśmowych zrozszerzalny przy pomocy modułów cyfrowych we/wy, modułów funkcji specjalnych i modułów typu ADP zwygodne w użyciu systemy programowania, w tym programy narzędziowe zgodne z IEC 6- (EN 6-), programatory ręczne oraz pulpity HMI FXUC-96 MT/DSS Jednostki centralne FX Wbudowane wejścia/wyjścia Zasilanie V DC (+0 %, -5 %) V DC (+0 %, -5 %) V DC (+0 %, -5 %) V DC (+0 %, -5 %) Wbudowane wejścia Wbudowane wyjścia Rodzaj wyjść Tranzystor (typu source)* Tranzystor (typu source)* Tranzystor (typu source)* Tranzystor (typu source)* Pobór mocy W 6 8 Ciężar kg 0, 0, 0, 0,5 Wymiary (SxWxG) mm x90x7 x90x7 59,7x90x7 85,x90x7 Dane do zamówienia Nr kat * Jednostki z wyjściami tranzystorowymi typu sink są dostępne na zamówienie. Okablowanie systemu Dostępne bloki z zaciskami śrubowymi lub sprężynowymi umożliwiają łatwe podłączenie modułów FXUC za pomocą standardowych złączy do kabla taśmowego. Po szczegółową informacją na temat bloków zaciskowych, odsyłamy do rozdziału z akcesoriami Blok z zaciskami śrubowymi lub sprężynowymi 7

64 Jednostki centralne serii FXUC Dane techniczne FXS FXG FXGC FXGE FXU þ FXUC FX5U FX5UC Warunki otoczenia Jednostki centralne FX Ogólne dane techniczne Temperatura otoczenia Stopień ochrony Odporność na zakłócenia Wytrzymałość napięciowa izolacji Wilgotność względna otoczenia Odporność na wstrząsy Odporność na drgania Rezystancja izolacji Uziemienie Środowisko Zatwierdzenia Elektryczne dane techniczne Dane techniczne zasilacza Wszystkie moduły Zasilanie V DC (+0 %/-0 %) Prąd rozruchowy przy włączaniu Dopuszczalny czas chwilowego zaniku napięcia zasilania 5 ms Zasilanie podstawowe V DC Zasilanie zewnętrzne ( V DC) Dane 0 55 C (temperatura magazynowania: C) IP0.000 Vpp z generatorem szumów; μs w zakresie 0 00 Hz Modele z zasilaczem AC: 500 V AC, min./modele z zasilaczem DC: 500 V AC, min % (bez kondensacji) Zgodnie z IEC 68--7: 5 g ( razy w każdym z kierunków przez ms) Zgodnie z IEC 68--6: g (odporność na drgania z zakresu Hz przez 80 minut w kierunku wszystkich osi); 0,5 g dla montażu na szynie DIN 500 V DC, 5 MΩ Klasa D: oporność uziemienia 00 Ω lub mniej Unikać środowisk zawierających gazy o działaniu korodującym, instalować w lokalizacjach wolnych od pyłu. Patrz strony 0 0 w niniejszym katalogu Dane wyjść Wszystkie moduły Maks. przełączane napięcie V 5 0 V DC Maks. prąd - na każde wyjście A 0,/0, a wyjściowy - na grupę* A 0,8/,6 Maks. prąd przełączany - obciążenie indukcyjne, W/7, W b Czas odpowiedzi ms <0, (Y0,Y<0 µs) Trwałość styków (liczba przełączeń) c przy 0 VA; przy 5 VA; przy 80 VA a dla Y0 i Y = 0, A; dla pozostałych 0, A b 7, W dla Y0 do Y, wszystkie pozostałe wyjścia, W c Nie gwarantowane przez Mitsubishi Electric * Ograniczenie to ma zastosowanie tylko do zacisku odniesienia każdej grupy zawierającej i 8 wyjść przekaźnikowych lub i wyjścia tranzystorowe. Przy identyfikacji grupy należy uważać na przyporządkowanie zacisków. Dane na temat programowania 8 Dane techniczne systemu Dane programu Punkty we/wy (adresy) Zakres adresów Pamięć programu Czas cyklu Liczba dostępnych instrukcji Język programowania Wykonanie programu Zabezpieczenie programu FXUC Łącznie maks. 8 (ze zdalnymi we/wy) Maks. 56 adresowanych bezpośrednio i maks. 56 sieciowych we/wy kroków w wewnętrznej pamięci RAM, wymienne kasety FLROM ułatwiające wymianę programu 0,065 µs/instrukcję podstawową 9 instrukcji sekwencyjnych, instrukcje STL, 8 instrukcji użytkowych Drabinkowy, lista instrukcji, SFC Step ladder Wykonywanie cykliczne, przetwarzanie w trybie odświeżania różne słowa kluczowe, maks. długość hasła 6 znaków Dane techniczne systemu Operandy Przekaźniki pomocnicze FXUC Łącznie 7.680, w tym 500 ogólnego zastosowania (M0 M99), 5 zatrzaskiwanych opcjonalnie (M500 M0) oraz zatrzaskiwanych (M0 M7679) Specjalne przekaźniki pomocnicze 5 (M8000 M85) Przekaźniki stanu Łącznie.096, w tym.000 zatrzaskiwanych opcjonalnie (S0 S999) i.096 zatrzaskiwanych (S000 M095) Licznik czasu Łącznie 5, w tym ms (T0 T9, T9 T99 i T50 T55), 6 0 ms (T00 T5), i 60 ms (T6 T9 i T56 T5) Licznik Łącznie 5 (6 bitowe i bitowe), w tym 0 ogólnego zastosowania (C0 C99 i C00 C9) oraz 5 zatrzaskiwanych (C00 C99 i C0 C) Licznik szybki Łącznie, w tym 6 -fazowych (C5 C50) i 5 -fazowych (C5 C55) Szybkość liczników faza, maks. 8 punktów: 00 khz/6 punktów szybkich 0 khz/ punkty fazy, maks. punkty: 50 khz/ punkty Zegar czasu rzeczywistego Rok, miesiąc, dzień, godzina, minuty, sekundy, dzień tygodnia Rejestr danych Łącznie 8.000, w tym 00 ogólnego zastosowania (D0 D99), zatrzaskiwanych opcjonalnie (D00 D5) i 7.88 zatrzaskiwanych (D5 D7999) Rejestry rozszerzone.768 (R0 R767) Extension file register Pamięć opcjonalna.768 (ER0 R767) Rejestr indeksu 6 Rejestr specjalny 5 (D8000 D85) Wskaźnik.096 Zagnieżdżanie 8 Wejścia przerwań 6 Stałe 6 bitowe: K: do +.767; H: 0 do FFFF bitowe: K: do ; H: 0 do FFFF FFFF

65 Rozszerzenia we/wy Moduły rozszerzające z zasilaniem FXS þ FXG FXGC þ FXGE þ FXU FXUC FX5U FX5UC Jednostki rozszerzeń FXN Jednostki rozszerzeń serii FXN są dostępne z lub 8 punktami wejść/wyjść. Jednostki te występują w wersjach z wyjściami przekaźnikowymi i tranzystorowymi. zdiody LED sygnalizujące stan wejść i wyjść zkompatybilność z serią MELSEC FXG/FXGE i FXU zodłączane listwy zaciskowe zzintegrowany zasilacz o wydajności prądowej 50 ma lub 60 ma Dane techniczne FXN- ER-ES/UL FXN- ET-ESS/UL FXN-8 ER-DS FXN-8 ER-ES/UL FXN-8 ET-DSS FXN-8 ET-ESS/UL Elektryczne dane techniczne Wbudowane wejścia/wyjścia zakres AC (+0 %, -5 %) 00 0 V 00 0 V 00 0 V 00 0 V Zasilanie częstotliwość AC Hz 50/60 50/60 50/60 50/60 zakres DC (+0 %, -0 %) V V Maks. wejściowa moc pozorna 5 VA 0 W 5 VA 0 W 5 VA Prąd rozruchowy 00 V AC 0 A<5 ms 0 A<5 ms 0 A<5 ms 0 A<5 ms 0 A<5 ms przy włączaniu 00 V AC 60 A<5 ms 60 A<5 ms 60 A<5 ms 60 A<5 ms Dopuszczalny czas chwilowego zaniku zasilania ms Pobór prądu z zewn. źródła zasilania ( V DC) ma Zasilanie wewn. magistrali (5 V DC) ma Wejścia Wbudowane wejścia 6 6 Min. prąd logicznej ma,5,5,5,5,5,5 Maks. prąd logicznego 0 ma,5,5,5,5,5,5 Czas odpowiedzi Dla wszystkich jednostek rozszerzeń serii MELSEC FXN: 0 ms (w momencie wysyłki) Wyjścia Wbudowane wyjścia 6 6 Rodzaj wyjść Przekaźnik Tranzystor (typu source) Przekaźnik Przekaźnik Tranzystor (typu source) Tranzystor (typu source) Napięcie przełączane (maks.) Zwykle dla wersji przekaźnikowych: <6 V AC, <0 V DC; dla wersji tranzystorowych: 5 0 V DC Maks. prąd wyjściowy - na wyjście A 0,5 0,5 0,5 - na grupę * A 8 0,8/,6 b 8 8 0,8/,6 b 0,8 /,6 b Maksymalna moc przełączana - obciążenie indukcyjne W Czas odpowiedzi ms 0 <0, 0 0 <0, <0, Trwałość styków (liczba przełączeń) a Dla wszystkich jednostek rozszerzeń serii MELSEC FXN: przy 0 VA; przy 5 VA; przy 80 VA (tylko dla wyjść przekaźnikowych) Mechaniczne dane techniczne Ciężar kg 0,65 0,65 0,85 0,85 0,85 0,85 Wymiary (SxWxG) mm 50x90x87 50x90x87 8x90x87 8x90x87 8x90x87 8x90x87 Moduły rozszerzeń Dane do zamówienia Nr kat a Nie gwarantowane przez Mitsubishi Electric. b 0,8 dla pna grupę oraz,6 dla 8 na grupę * To ograniczenie dotyczy tylko zacisku wspólnego dla każdej z grup. Należy przestrzegać ograniczenia sumy prądów wyjściowych, przypisanego do danej grupy. 9

66 Rozszerzenia we/wy Moduły rozszerzające z zasilaniem FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC Moduły wejść/wyjść FX5 ze zintegrowanym zasilaczem Zasilane moduły wejść/wyjść serii FX5 dostępne są w wersjach zasilanych napięciem zmiennym lub stałym. Mogą być używane w systemacj z modułem procesora FX5U lub FX5UC. Dostępne są warianty z wyjściami przekaźnikowymi lub tranzystorowymi. zdiody LED sygnalizujące stan wejść i wyjść zkompatybilność z serią MELSEC FX5U i FX5UC zodłączane listwy zaciskowe zmoduły we/wy zasilane napięciem zmiennym z wbudowanym zasilaczem serwisowym o wydajności prądowej 0 ma Moduły rozszerzeń Dane techniczne FX5-6 ER/ES FX5-6 ET/ESS Elektryczne dane techniczne Wbudowane wejścia/wyjścia 6 6 zakres AC (+0 %, -5 %) 00 0 V 00 0 V Zasilanie częstotliwość AC Hz 50/60 50/60 zakres DC (+0 %, -0 %) V V Maks. wejściowa moc pozorna W Prąd rozruchowy przy włączaniu V DC 50 A <0,5 ms 50 A <0,5 ms 00 V AC 0 A <5 ms 0 A <5 ms 00 V AC 65 A <5 ms 65 A <5 ms Dopuszczalny czas chwilowego zaniku zasilania ms b 0 b Pobór prądu z zewn. źródła zasilania ( V DC) ma 0 0 Zasilanie wewn. magistrali (5 V DC) ma Wejścia Wbudowane wejścia Rodzaj wejścia Sink/source Sink/source Sink/source Sink/source Sink/source Sink/source Napięcie sygnału wejściowego V DC +0 %, -5 % V DC +0 %, -5 % FX5- ER/DS V DC +0 %, -5 % FX5- ET/DSS V DC +0 %, -5 % FX5- ER/ES V DC +0 %, -5 % FX5- ET/ESS V DC +0 %, -5 % Min. prąd logicznej ma Maks. prąd logicznego 0 ma,5,5,5,5,5,5 Czas odpowiedzi Opóźnienie filtra sprzętowego: Zał.: 50 μs lub mniej; Wył.: 50 μs lub mniej Wartość ustawienia filtra cyfrowego: 0 ms (wartość początkowa), regulowana od 0 μs do 70 ms Wyjścia Wbudowane wyjścia Rodzaj wyjść Przekaźnik Tranzystor Przekaźnik Tranzystor (typu source) (typu source) Przekaźnik Tranzystor (typu source) Napięcie przełączane (maks.) 0 V DC, 0 V AC 5 0 V DC 0 V AC, 0 V DC 5 0 V DC 0 V AC, 0 V DC 5 0 V DC Maks. prąd wyjściowy - na wyjście A 0,5 0,5 0,5 - na grupę * A 8 0,8/,6 c 8 0,8/,6 c 8 0,8/,6 c Czas odpowiedzi ms 0 0, 0 0, 0 0, Trwałość styków (liczba przełączeń) a przy 0 VA; przy 5 VA; przy 80 VA przy 0 VA; przy 5 VA; przy 80 VA przy 0 VA; przy 5 VA; przy 80 VA Mechaniczne dane techniczne Ciężar kg 0,5 0,5 0,65 0,65 0,65 0,65 Wymiary (SxWxG) mm 0x90x8 0x90x8 50x90x8 50x90x8 50x90x8 50x90x8 Dane do zamówienia Nr kat Nie gwarantowane przez Mitsubishi Electric. Można ustawić od 0 do 00 ms, gdy napięcie zasilania wynosi 00 V AC 0,8 A dla wyjść na grupę i,6 A dla 8 wyjść na grupę Jednostki z wyjściami tranzystorowymi typu sink są dostępne na zamówienie. * To ograniczenie dotyczy tylko zacisku wspólnego dla każdej z grup. Należy przestrzegać ograniczenia sumy prądów wyjściowych, przypisanego do danej grupy.

67 Rozszerzenia we/wy Niezasilane moduły rozszerzające FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC FX5U FX5UC Bloki rozszerzeń FXN IN OUT Modułowe bloki rozszerzeń serii FXN są dostępne z 8 lub 6 punktami wejść/wyjść. Istnieje możliwość wyboru pomiędzy wyjściami przekaźnikowymi a tranzystorowymi. zdiody LED sygnalizujące stan wejść i wyjść zkompatybilność z seriami MELSEC FXG/ FXGC/FXGE i FXU zbardzo kompaktowe rozmiary zpionowe listwy zaciskowe z wyprowadzeniem kabla na stronę górną lub dolną Dane techniczne OUT FXN-8 ER-ES/UL FXN-8 EX-ES/UL FXN-8 EYR-ES/UL FXN-8 EYT-ESS/UL FXN-6 EX-ES/UL FXN-6 EYR-ES/UL FXN-6 EYT-ESS/UL Elektryczne dane techniczne Wbudowane wejścia/wyjścia Liczba zajmowanych punktów we/wy w sterowniku PLC Zasilanie Wszystkie modułowe bloki rozszerzające zasilane są z jednostki centralnej Wejścia Wbudowane wejścia 8 6 Min. prąd logicznej ma,5,5,5 Maks. prąd logicznego 0 ma,5,5,5 Czas odpowiedzi Dla wszystkich jednostek rozszerzeń serii MELSEC FXN: 0 ms (w momencie wysyłki) Wyjścia Wbudowane wyjścia Rodzaj wyjść Przekaźnik Przekaźnik Tranzystor Przekaźnik Tranzystor (typu source) Napięcie przełączające (maks.) Zwykle dla wersji przekaźnikowych: <0 V AC, <0 V DC; dla wersji tranzystorowych: 5 0 V DC Maks. prąd wyjściowy - na wyjście A 0,5 0,5 - na grupę a A 8 8 0,8 8,6 Maksymalna moc przełączana - obciążenie indukcyjne VA Czas odpowiedzi ms <0, 0 <0, Trwałość styków (liczba przełączeń) b Dla wszystkich jednostek rozszerzeń serii MELSEC FXN: przy 0 VA; przy 5 VA; przy 80 VA (tylko dla wyjść przekaźnikowych) Mechaniczne dane techniczne Ciężar kg 0, 0, 0, 0, 0, 0, 0, Wymiary (SxWxG) mm x90x87 x90x87 x90x87 x90x87 0x90x87 0x90x87 0x90x87 Moduły rozszerzeń Dane do zamówienia Nr kat a To ograniczenie dotyczy tylko zacisku wspólnego dla każdej z grup. Należy przestrzegać ograniczenia sumy prądów wyjściowych, przypisanego do danej grupy. b Nie gwarantowane przez Mitsubishi Electric. Uwaga: Aby podłączyć te moduły do jednostki centralnej FXGC, wymagany jest adapter FXN-CNV-IF lub zasilacz FXUC-PS-5V. 5

68 Rozszerzenia we/wy Niezasilane moduły rozszerzające FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC Moduły wejścia/wyjścia FX5 (typ z blokiem zacisków) Moduły wejść/wyjść serii FX5 z blokiem zacisków można podłączyć bezpośrednio do modułu CPU FX5U. Do połączenia z modułem CPU FX5UC wymagany jest moduł konwersji złącza FX5-CNV-IFC, lub moduł rozszerzenia zasilania FX5-CPS-5V. Dostępne są moduły z 8 lub 6 wejściami/wyjściami oraz wyjściami przekaźnikowymi lub tranzystorowymi. Jednostki FX5-6ET/ES-H i FX5-6ET-ESS-H są to moduły szybkich wejść/wyjść impulsowych, przeznaczone do rejestracji i wysyłania impulsów o częstotliwości do 00 khz. zdiody LED sygnalizujące stan wejść i wyjść zkompatybilność z seriami MELSEC FX5U i FX5UC zzaciski wejściowe i wyjścia tranzystorowe izolowane za pomocą transoptorów; wyjścia przekaźnikowe izolowane mechanicznie (styki bezpotencjałowe). zpionowe listwy zaciskowe z wyprowadzeniem kabla na stronę górną lub dolną Moduły rozszerzeń Dane techniczne Moduły szybkich wejść/wyjść impulsowych FX5-6ET/ESS-H Moduły wejściowe FX5-8EX/ES FX5-6EX/ES Moduły wyjściowe FX5-8EYR/ES FX5-8EYT/ESS FX5-6EYR/ES FX5-6EYT/ESS Elektryczne dane techniczne Wbudowane wejścia/wyjścia V DC Wewnętrznie zasilane Wewnętrznie zasilane Wewnętrznie zasilane Zasilane z zewnętrznego źródła zasilania Zasilane z zewnętrznego źródła zasilania lub Zasilanie V DC lub zasilacza serwisowego zasilacza serwisowego Wewnętrznie zasilane Pobór prądu Wejścia Wbudowane wejścia Rodzaj wejścia Sink/source Sink/source Sink/source Napięcie sygnału wejściowego V DC +0 %, -5 % V DC +0 %, -5 % Min. prąd logicznej ma,5,0,0 Czas odpowiedzi Wył.:,5 µs X6, X7: Zał.: 50 µs; Wył.: 50 µs Zał.: 0 µs; Wył.: 50 µs Wyjścia Wbudowane wyjścia Rodzaj wyjść Tranzystor Przekaźnik Tranzystor (typu source) (typu source) Przekaźnik Tranzystor (typu source) Napięcie przełączane (maks.) 5 0 V DC 0 V AC, 0 V DC 5 0 V DC 0 V AC, 0 V DC 5 0 V DC - na wyjście A 0,5 0,5 0,5 Maks. prąd wyjściowy - na grupę * A,6 b 8 0,8 c 8,6 b 5 V DC Maks. prąd logicznego 0 ma ma 00,5 75,5 00, V DC ma 5 (8 a ) X0 do X5: Zał.:,5 µs; Czas odpowiedzi ms Y0, Y, Y, Y5:,5 µs Y, Y, Y6, Y7: 0, ms przy 0 VA; przy 5 VA; przy 80 VA przy 0 VA; przy 5 VA; przy 80 VA Mechaniczne dane techniczne Ciężar kg 0,5 0,5 0,5 0, 0, 0,5 0,5 Wymiary (SxWxG) mm 0x90x8 0x90x8 0x90x8 0x90x8 0x90x8 0x90x8 0x90x8 Dane do zamówienia Nr kat Pobór prądu, gdy do zasilania obwodu wejściowego stosowane jest zewnętrzne źródło zasilania.,6 A dla 8 wyjść na grupę 0,8 A dla wyjść na grupę Jednostki z wyjściami tranzystorowymi typu sink są dostępne na zamówienie. * To ograniczenie dotyczy tylko zacisku wspólnego dla każdej z grup. Należy przestrzegać ograniczenia sumy prądów wyjściowych, przypisanego do danej grupy. 5

69 Rozszerzenia we/wy Niezasilane moduły rozszerzające FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC Moduły wejść/wyjść FX5 (typ ze złączem) Moduły wejść/wyjść serii FX5 w wersji ze złączem można podłączyć bezpośrednio do modułu jednostki centralnej FX5UC. Do połączenia z jednostką centralną FX5U potrzebny jest moduł konwersji złącza FX5-CNV-IF. Moduły rozszerzeń występują w wersjach z 6 lub wejściami/wyjściami. zbardzo kompaktowe rozmiary zdiody LED sygnalizujące stan wejść i wyjść zkompatybilność z seriami MELSEC FX5U i FX5UC zzaciski wejściowe oraz wyjścia tranzystorowe izolowane są za pomocą transoptorów. zdostępne są moduły zaciskowe przeznaczone do konwersji zacisków we/wy ze złączem na bloki zacisków Dane techniczne Moduły wejściowe/wejściowe Moduły wejściowe Moduły wyjściowe FX5- FX5- FX5- FX5- CET/DSS C6EX/DS CEX/DS C6EYT/DSS FX5- CEYT/DSS Elektryczne dane techniczne Wbudowane wejścia/wyjścia V DC Wewnętrznie zasilane Wewnętrznie zasilane Wewnętrznie zasilane Złącze wejściowe: Zasilanie V DC Zasilane z zewnętrznego źródła zasilania lub zasilacza serwisowego Złącze wyjściowe: Wewnętrznie zasilane Zasilane z zewnętrznego źródła zasilania lub zasilacza serwisowego Wewnętrznie zasilane 5 V DC ma Pobór prądu V DC ma Złącze wejściowe: 65 Złącze wyjściowe: 00 a Wejścia Wbudowane wejścia 6 6 Rodzaj wejścia Sink/source Sink/source Sink/source Napięcie sygnału wejściowego V DC +0 %, -5 % V DC +0 %, -5 % V DC +0 %, -5 % Min. prąd logicznej ma,0,0,0 Maks. prąd logicznego 0 ma,5,5,5 Czas odpowiedzi Zał.: 50 µs; Wył.: 50 µs Zał.: 50 µs; Wył.: 50 µs Wyjścia Wbudowane wyjścia 6 6 Rodzaj wyjść Tranzystor Tranzystor Tranzystor (typu source) (typu source) (typu source) Napięcie przełączane (maks.) 5 0 V DC 5 0 V DC 5 0 V DC Maks. prąd wyjściowy - na wyjście A 0, 0, 0, - na grupę * A 0,8 b 0,8 b 0,8 b Czas odpowiedzi ms 0, ms 0, 0, Mechaniczne dane techniczne Ciężar kg 0,5 0, 0,5 0, 0,5 Wymiary (SxWxG) mm 0,x90x5,6x90x5 0,x90x5,6x90x5 0,x90x5 Moduły rozszerzeń Dane do zamówienia Nr kat Pobór prądu, gdy do zasilania obwodu wejściowego stosowane jest zewnętrzne źródło zasilania. 0,8 A na zacisk COM/+V Jednostki z wyjściami tranzystorowymi typu sink są dostępne na zamówienie. * To ograniczenie dotyczy tylko zacisku wspólnego dla każdej z grup. Należy przestrzegać ograniczenia sumy prądów wyjściowych, przypisanego do danej grupy. 5

70 POWER PW Y0 Y 7 Y0 Y 7 Rozszerzenia we/wy Niezasilane moduły rozszerzające FXS FXG þ FXGC FXGE FXU þ FXUC FX5U FX5UC X0 X 56 X0 X 56 X0 X 56 X0 X 56 FXNC-EX -DS FXNC-6EYR-T-DS Modułowe jednostki rozszerzeń serii FXNC mogą być stosowane tylko w połączeniu z jednostkami centralnymi serii FXGC lub FXUC. Są one dostępne z 6 lub punktami wejść/wyjść. W przypadku modułów z 6 wyjściami istnieje możliwość wyboru wyjść przekaźnikowych lub tranzystorowych. zbardzo kompaktowe wymiary zdiody LED sygnalizujące stan wejść i wyjść zzdejmowane listwy zaciskowe dla FXNC-6EYR-T-DS i FXNC-6EX-T-DS (zamiennie z opcjonalnymi listwami z zaciskami sprężynujacymi) zmoduły adapterów i zestawy okablowania systemowego są dostępne jako opcje dla jednostek ze złączami do kabla typu taśma (z wyjściami tranzystorowymi) Moduły rozszerzeń Dane techniczne FXNC-6 EX-T-DS FXNC-6 EYR-T-DS FXNC-6 EX-DS FXNC-6 EYT-DSS FXNC- EX-DS FXNC- EYT-DSS Elektryczne dane techniczne Wbudowane wejścia/wyjścia Zasilanie Wszystkie modułowe bloki rozszerzające zasilane są z jednostki centralnej Wejścia Wbudowane wejścia 6 6 Prąd wejściowy X0 X7 / X0 7/5 7/5 7/5 Min. prąd logicznej X0 X7/X0 ma,5/,5,5/,5,5/,5 Maks. prąd logicznego 0 ma,5,5,5 Izolacja Izolacja za pomocą transoptorów między zaciskami wejściowymi a zasilaniem komputera PC dla wszystkich jednostek centralnych Czas odpowiedzi Dla wszystkich jednostek rozszerzeń serii MELSEC FXNC: 0 ms (w momencie wysyłki), częściowo regulowany w zakresie od 0 do 60 ms z krokiem ms (REFF, FNC5 = 0 60 ms) Wyjścia Wbudowane wyjścia 6 6 Rodzaj wyjść Przekaźnikowe Tranzystor Tranzystor Napięcie przełączające (maks.) V Zwykle dla wersji przekaźnikowych: <0 V AC, <0 V DC; dla wersji tranzystorowych: 5 0 V DC Maks. prąd - na wyjście A 0,/0, a 0,/0, a wyjściowy - na grupę* A /8 0,8 0,8 Maksymalna - obciążenie indukcyjne VA 80,/7, b,/7, b moc przełączana - obciążenie lampką W 00 0,/0,9 c 0,/0,9 c Czas odpowiedzi ms 0 <0, <0, Trwałość styków (liczba przełączeń) jak jednostka centralna Mechaniczne dane techniczne Połączenie Wymienne bloki z zaciskami śrubowymi Złącze na kabel typu taśma Złącze na kabel typu taśma Złącze na kabel typu taśma Złącze na kabel typu taśma Ciężar kg 0, 0, 0,5 0, 0, 0, Wymiary (SxWxG) mm 0,x90x89,x90x89,6x90x87,6x90x87 6,x90x87 6,x90x87 Dane do zamówienia Nr kat a 0, A dla Y0 do Y; pozostałe 0, A b 7, W dla Y0 do Y; pozostałe, W c 0,9 W dla Y0 do Y; pozostałe 0, W * To ograniczenie dotyczy tylko zacisku wspólnego dla każdej z grup. Należy przestrzegać ograniczenia sumy prądów wyjściowych, przypisanego do danej grupy. Uwaga: Moduły te mogą być łączone z jednostkami centralnymi PLC serii FXGC lub FXUC! 5

71 Moduły analogowe Moduły wejść analogowych FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC þ FX5U þ FX5UC FX -AD U A / D Moduły wejść analogowych zapewniają użytkownikowi od dwóch do ośmiu wejść analogowych. Moduły te przetwarzają analogowe sygnały procesu na wartości cyfrowe, które są dalej przetwarzane przez jednostkę centralną. Możliwe jest otrzymywanie wartości bieżących lub średnich z kilku pomiarów. Moduł FX5-8AD obsługuje funkcję rejestrowania do wartości na kanał oraz za pomocą oprogramowania umożliwia regulację w kanałach przesunięcia i wzmocnienia. Dane techniczne FXN-AD FXU-AD FXUC-AD FXN-8AD FX5-8AD Możliwość zastosowania Kanały analogowe Zakres analogowego sygnału wejściowego Rozdzielczość Całkowita dokładność w skali naturalnej Zasilanie Jednostki centralne FXG/FXGC/FXGE/ FXU/FXUC Jednostki centralne FXG/FXGC/FXGE/ FXU/FXUC/ FX5U/FX5UC Jednostki centralne FXGC/FXUC Jednostki centralne FXG/FXGC/FXGE/ FXU/FXUC wejścia 8 8 wyjścia napięcie prąd 5 V DC V DC 0 +0 V DC/ 0 +5 V DC/ 0/ +0 ma,5 mv,,5 mv/ µa ( bit) V DC/ ma/ +0 ma 0, mv (6 bit + znak),5 µa (5 bit + znak) V DC/ ma/ +0 ma 0, mv (6 bit + znak),5 µa (5 bit + znak) V DC/ ma/ +0 ma 0,6 mv ( bit + znak),5 µa ( bit + znak) Jednostki centralne FX5U/FX5UC V DC/ ma/ Czujnik temperatury (K, J, T, B, R, S, Pt00, Ni00) 0,5 mv (6 bit + znak) 0,65 µa (6 bit + znak) ± % ±0, % ±0, % ±0, % ±0, ±0,5 % 0 ma (z jednostki centralnej) 50 ma (z jednostki centralnej) 0 ma (z jednostki centralnej) 00 ma (z jednostki centralnej) 90 ma 80 ma 80 ma 50 ma (z jednostki centralnej) 00 ma (z zewnątrz) 0 ma (z jednostki centralnej) Zajęte adresy I/O Ciężar kg 0, 0, 0, 0, 0, Wymiary (SxWxG) mm x90x87 55x90x87 0,x90x79 75x05x75 50x90x8 Dane do zamówienia Nr kat W zależności od temperatury otoczenia. Więcej informacji technicznych na temat czujników temperatury można znaleźć w instrukcji obsługi modułu. Uwagi: Moduł FXN-8AD można skonfigurować w taki sposób, aby przyjmował standardowe analogowe sygnały wejściowe, a także wybrane wejścia temperaturowe, takie jak termopary typu K, T lub J. Aby podłączyć te moduły do jednostki centralnej FXUC lub FXGC, wymagany jest adapter FXN-CNV-IF lub zasilacz FXUC-PS-5V. Aby podłączyć FXU-AD do jednostki centralnej FX5U/FX5UC, należy zastosować moduł konwersji magistrali FX5-CNV-BUSC lub FX5-CNV-BUS. Specjalnych modułów funkcjonalnych Moduły wyjść analogowych FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC þ FX5U þ FX5UC Moduły wyjść analogowych zapewniają użytkownikowi od dwóch do czterech wyjść analogowych. Moduły przetwarzają wartości cyfrowe ze sterownika FXG/FXGC/FXGE/ FXU/FXUC na sygnały analogowe potrzebne dla procesu. Moduły mogą wysyłać zarówno sygnały prądowe, jak i napięciowe. FX -DA U V D/A Dane techniczne FXN-DA FXU-DA Możliwość zastosowania Jednostki centralne FXG/FXGC/FXGE/FXU/FXUC Jednostki centralne FXG/FXGC/FXGE/FXU/FXUC/FX5U/FX5UC Kanały analogowe wejścia wyjścia Zakres wyjść analogowych 0 +0 V DC/0 +5 V DC/ +0 ma V DC/0 +0 ma/ +0 ma Rozdzielczość napięcie,5 mv ( bit) 0, mv (6 bit + znak) prąd µa ( bit) 0,6 µa (5 bit) Całkowita dokładność ± % ±0, 0,5 %* Zasilanie 5 V DC 0 ma (z jednostki centralnej) V DC 85 ma (z jednostki centralnej) 60 ma Zajęte adresy I/O 8 8 Ciężar kg 0, 0, Wymiary (SxWxG) mm x90x87 55x90x87 Dane do zamówienia Nr kat * W zależności od temperatury otoczenia Uwagi: Aby podłączyć te moduły do jednostki centralnej FXUC lub FXGC, wymagany jest adapter FXN-CNV-IF lub zasilacz FXUC-PS-5V. Aby podłączyć FXU-DA do jednostki centralnej FX5U/FX5UC, należy zastosować moduł konwersji magistrali FX5-CNV-BUSC lub FX5-CNV-BUS. 55

72 Moduły analogowe Mieszane moduły wejść/wyjść analogowych FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC FX5U FX5UC Specjalnych modułów funkcjonalnych FX -5A N V AD / DA Moduł wejść/wyjść analogowych oferuje użytkownikowi wejścia analogowe i wyjście analogowe. Służy do konwersji analogowych sygnałów procesowych na wartości cyfrowe i odwrotnie. Dane techniczne FXN-5A Kanały analogowe wejścia wyjścia napięcie V (5 bit + znak), Wejście mv ( bit + znak) (rozdzielczość) prąd ma ( bit + znak), 0/ +0 ma ( bit) Wyjście napięcie V ( bit) (rozdzielczość) prąd 0/ +0 ma (0 bit) Całkowita dokładność ±0, % Zasilanie 5 V DC 70 ma (z jednostki centralnej) V DC 90 ma Zajęte adresy I/O 8 Ciężar kg 0, Wymiary (SxWxG) mm 55x90x87 Dane do zamówienia Nr kat. 570 W przypadku wejść analogowych można wybrać między prądowym lub napięciowym sygnałem wejściowym. Uwaga: W celu podłączenia modułu do jednostki centralnej FXUC lub FXGC, należy zastosować adapter FXN-CNV-IF lub zasilacz FXUC-PS-5V. 56

73 Moduły analogowe Adaptory analogowych wejść temperaturowych þ FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC þ FX5U þ FX5UC FXU-AD-TC-ADP FXU-AD-PT-ADP Adaptory wejść/wyjść analogowych Adaptery wejść analogowych do termoelementów wykorzystywane są do przetwarzania temperatur. Posiadają niezależne wejścia odbioru sygnałów z różnych rodzajów termopar. Dane techniczne FXU-AD- TC-ADP FXU-AD- PT-ADP Adaptery wejść analogowych FXU/FX5U-AD-PT-ADP, FXU-AD-PTW-ADP oraz FXU-AD-PNK-ADP umożliwiają podłączenie do systemu PLC czterech termometrów oporowych. FXU-AD- PTW-ADP FXU-AD- PNK-ADP FX5-AD- PT-ADP FX5-AD- TC-ADP Możliwość zastosowania Jednostki centralne FXS, FXG, FXGC, FXGE, FXU, FXUC Jednostki centralne FX5U, FX5UC Wejścia analogowe (typ J lub K) (Pt00) (Pt00) (Pt000/ Ni000) Zakres temperatur kompensacji C (J)/ (K) (Pt000)/ (Pt00)/ (J)/ (K)/ (Ni000) (Ni00) 0 600(R, S) Wyjścia cyfrowe (J)/ (K) (Pt000)/ (Ni000) Rozdzielczość C 0, (J)/0, (K) 0, 0, 0, 0, 0, Całkowita dokładność Zasilanie 5 V DC ±0,5 % pełna skala 5 ma (z jednostki centralnej) ±0,5,0 % pełna skala* 5 ma (z jednostki centralnej) 5 ma (z jednostki centralnej) 5 ma (z jednostki centralnej) (Pt00)/ (Ni00) ±0,, C pełna skala * 0 ma 0 ma (J)/ (K)/ (R, S) 0, (K,J,T), 0, 0, (B,R,S) ±,8 7, C pełna skala * V DC 5 ma 50 ma 50 ma 50 ma 0 ma 0 ma Zajęte adresy I/O Ciężar kg 0, 0, 0, 0, 0, 0, Wymiary (SxWxG) mm 7,6x90(06)x89,5 7,6x90(06)x7(89,) Dane do zamówienia Nr kat *W zależności od temperatury otoczenia Uwagi: Podczas podłączania adapterów analogowych FX do jednostki centralnej FXG, FXS lub FXU należy użyć adaptera komunikacyjnego. Jeśli moduły te mają być podłączone do jednostki centralnej FXGC, FXGE lub FXUC, można je połączyć bezpośrednio bez adaptera. þ FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC Specjalnych modułów funkcjonalnych Adapter wejść analogowych FXU-AD-ADP montowany jest z lewej strony jednostki centralnej i pozwala na rozbudowę sterownika serii FX o wejścia analogowe. Adapter wyjść analogowych FXU-DA-ADP, montowany jest z lewej strony jednostki centralnej FX i oferuje wyjścia analogowe. Moduł wejść/wyjść analogowych FXU-A-ADP oferuje użytkownikowi dwa wejścia analogowe i jedno wyjście analogowe. FXU-AD-ADP Dane techniczne FXU-AD-ADP FXU-DA-ADP FXU-A-ADP Kanały analogowe wejścia wyjścia Zakres analogowy 0 +0 V DC, +0 ma 0 +0 V DC, +0 ma 0 +0 V CC, +0 ma Rozdzielczość,5 mv/0 µa ( bit/ bit ),5 mv/ µa ( bit),5 mv/ μa ( bit) Całkowita dokładność ±0,5 % */± % ±0,5 % */± % ±0,5 %* Zasilanie 5 V DC 5 ma (z jednostki centralnej) 5 ma (z jednostki centralnej) 0 ma (z jednostki centralnej) V DC 0 ma 50 ma 90 ma Zajęte adresy I/O Ciężar kg 0, 0, 0, Wymiary (SxWxG) mm 7,6x90(06)x89,5 7,6x90(06)x89,5 7,6x90x89,5 FXU-DA-ADP Dane do zamówienia Nr kat * W zależności od temperatury otoczenia i jakości sygnału Uwagi: Połączenie adapterów analogowych z jednostką centralną FXG, FXS lub FXU wymaga użycia adapterów komunikacyjnych. Jeśli moduły te mają być podłączone do jednostki centralnej FXGC, FXGE lub FXUC, można je połączyć bezpośrednio bez adaptera. 57

74 Moduły analogowe/moduły regulacji temperatury Adaptery wejść/wyjść analogowych FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC Z lewej strony modułu jednostki centralnej FX5U lub modułu FX5UC można zamontować maksymalnie cztery adaptery rozszerzeń analogowych. Adapter FX5-AD-ADP posiada cztery wejścia analogowe, natomiast FX5-DA-ADP cztery wyjścia analogowe. Specjalnych modułów funkcjonalnych FX5-AD-ADP Moduły regulacji temperatury FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC þ FX5U þ FX5UC FX -LC U FX5-DA-ADP V OUT OUT OUT OUT Dane techniczne FX5-AD-ADP FX5-DA-ADP Kanały analogowe wejścia wyjścia Zakres analogowy V DC, ma V DC, 0 +0 ma Rozdzielczość,5 µv/,5 μa ( bit) 50 µv/ μa ( bit) Całkowita dokładność ±0, % */±0, % ±0, % */±0, % Zasilanie 5 V DC 0 ma (z jednostki centralnej) 0 ma (z jednostki centralnej) V DC 0 ma (z jednostki centralnej) 60 ma (zewnętrzne źródło zasilania) Zajęte adresy I/O 0 0 Ciężar kg 0, 0, Wymiary (SxWxG) mm 7,6x90(06)x89, 7,6x90(06)x89, Dane do zamówienia Nr kat * W zależności od temperatury otoczenia i jakości sygnału. Moduł regulacji temperatury FXU-LC wyposażony jest w cztery wejścia do pomiaru temperatury i cztery wyjścia tranzystorowe z otwartym kolektorem. Z podłączonych do wejść termopar i czujników Pt00, modułu odczytuje sygnały mierzące temperaturę i pod kontrolą regulatora PID wytwarza wyjściowe sygnały sterujące. Zakres proporcjonalności, czas całkowania i czas różniczkowania mogą być z łatwością nastawiane przy wykorzystaniu procedury autotuningu. Poszczególne kanały są od siebie wzajemnie odizolowane. Jednostka jest wyposażona w funkcje autodiagnostyczne, zaś odłączenie grzałek jest wykrywane poprzez pomiar prądu (przekładniki prądowe). Moduł regulacji temperatury FX5-LC obsługuje transfer i automatyczne odświeżanie parametrów. Zastosowanie listwy zaciskowej zzaciskami sprężynowymi pozwala na uzyskanie kompaktowych rozmiarów, a także zwiększa odporność na drgania. Dane techniczne FXU-LC FX5-LC Możliwość zastosowania Jednostki centralne FXG, FXGC, FXGE, FXU, FXUC, FX5U, FX5UC Jednostki centralne FX5U, FX5UC Wejścia analogowe (termopary i czujniki Pt00) (termopary, czujniki Pt00 i Pt000) Zakres temperatur kompensacji C Wyjścia cyfrowe wyjścia tranzystorowe npn z otwartym kolektorem wyjścia tranzystorowe npn z otwartym kolektorem Rozdzielczość C 0, lub 0, lub Całkowita dokładność ±0, 0,7 % pełnego zakresu (w zależności od temperatury otoczenia) Zasilanie 5 V DC 60 ma (z jednostki centralnej) 0 ma (z jednostki centralnej) V DC 50 ma 5 ma Zajęte adresy I/O 8 8 Wymiary (SxWxG) mm 90x90x86 60x90x8 Dane do zamówienia Nr kat Uwagi: Aby podłączyć te moduły do jednostki centralnej FXUC lub FXGC, wymagany jest adapter FXN-CNV-IF lub zasilacz FXUC-PS-5V. Aby podłączyć FX5U-LC do jednostki centralnej FX5U/FX5UC, należy zastosować moduł konwersji magistrali FX5-CNV-BUSC lub FX5-CNV-BUS.

75 Rejestrator danych/szybki licznik Moduł rejestracji danych FXU-CF-ADP CF CARD POWER FULL BUFFER ERR. ACCESS SLOT ACCESS ON Moduły szybkich liczników OFF FXS FXG FXGC FXGE þ FXU þ FXUC FX5U FX5UC FXU-CF-ADP jest adapterem ogólnego przeznaczenia do rejestracji danych. Różni się od innych dostępnych urządzeń do rejestracji danych tym, że procesem rejestracji steruje jednostka centralna sterownika PLC; np. w zależności od wymagań użytkownika zapis danych może być prowadzony okresowo lub wyzwalany zdarzeniami. Do wszystkich zapisanych danych dodawane są znaczniki czasu, ułatwiające późniejszą analizę alarmów lub innych, krytycznych czasowo logów. Innym zastosowaniem modułu jest przechowywanie większych zestawów receptur. W tym celu można wykorzystać karty pamięci CompactFlash o pojemności do GB. Wszystkie rodzaje zapisu danych, manipulacja danymi lub ich odczyt możliwe są dzięki sześciu instrukcjom użytkowym, czyniąc z tego adaptera optymalne rozwiązanie, wychodzące naprzeciw wymaganiom klienta. Dane techniczne FXU-CF-ADP Metoda dostępu do danych Sterowana przez jednostke centralną, brak możliwości wysyłania zapytań przez jednostkę rejestratora. Możliwość podłączenia modułów Do sterownika PLC może być podłączona maksymalnie jeden moduł FXU-CF-ADP Funkcja znaczników czasu Wykorzystywane są dane z zegara czasu rzeczywistego jednostki centralnej. Zalecane media do przechowywania danych Karta pamięci CompactFlash (GT05-MEM-56MC, -5MC, -GC, -GC) Maks. rozmiar pliku 5 MB Format pliku CSV Maks. liczba plików 6 (plus jeden plik FIFO) Funkcja FIFO Jeden wzorzec (nazwa pliku generowana automatycznie) Zasilanie V DC 0 ma Zajęte adresy I/O kg 0 Wymiary (SxWxG) mm 5x90x89,5 Dane do zamówienia Nr kat. 00 FXS FXG FXGC FXGE þ FXU þ FXUC þ FX5U þ FX5UC Oprócz wewnętrznych szybkich liczników jednostek systemu MELSEC FX moduły, FXN-HC, FXNC-HC i FXU-HC oferują użytkownikowi licznik zewnętrzny. Może on zliczać impulsy - lub -fazowe o częstotliwości do 00 khz. Zakres zliczania obejmuje 6 lub bity. Dwa wbudowane wyjścia tranzystorowe mogą być przełączane niezależnie od siebie za pomocą wewnętrznych funkcji porównujących. W ten sposób można również tanio zrealizować proste zadania pozycjonowania. Ponadto, moduły mogą być stosowane jako liczniki pierścieniowe. Specjalnych modułów funkcjonalnych FX -HC N Dane techniczne FXN-HC FXNC-HC * FXU-HC Możliwość zastosowania Jednostki centralne Jednostki centralne Jednostki centralne FXU/FXUC FXU/FXUC FXU/FXUC/FX5U/FX5UC Wejścia licznikowe ( faza) lub ( faza) ( faza) lub ( faza) ( faza) lub ( faza) Maks. szybkość zliczania khz /00/50 Poziomy sygnału 5,, V DC/7 ma 5,, V DC/7 ma 5,, V DC Format wejścia bit 6, 6, Typ licznika Zliczanie w górę/w dół, licznik pierścieniowy Zliczanie w górę/w dół, licznik pierścieniowy Zliczanie w górę/w dół, licznik pierścieniowy Zakres zliczania 6 bit bit Rodzaj wyjść x tranzystorowe (5 V DC; 0,5 A) x tranzystorowe (5 V DC; 0,5 A) x tranzystorowe (5 V DC; 0,5 A) Zasilanie 5 V DC 90 ma (z jednostki centralnej) 90 ma (z jednostki centralnej) ma (z jednostki centralnej) V DC Zajęte adresy I/O Ciężar kg 0, 0, 0,08 Wymiary (SxWxG) mm 55x90x87 0,x90x89 55x90x87 Dane do zamówienia Nr kat *Moduł FXNC HC można podłączyć tylko do jednostki centralnej FXUC. Uwaga: Aby podłączyć FXU-HC do jednostki centralnej FX5U/FX5UC, należy zastosować moduł konwersji magistrali FX5-CNV-BUSC lub FX5-CNV-BUS. 59

76 Szybki licznik/moduły pozycjonujące Adaptery szybkich liczników FXS FXG FXGC FXGE þ FXU FXUC FX5U FX5UC Moduły adapterów umożliwiają bezpośrednie przetwarzanie danych z aplikacji pozycjonowania. Moduł FXU-HSX-ADP udostepnia wejście szybkiego licznika dla częstotliwości do 00 khz natomiast FXU-HSY-ADP udostępnia kanały wyjść ciągów impulsów do 00 khz. Specjalnych modułów funkcjonalnych FXU-HSX-ADP FXU-HSY-ADP Dane techniczne FXU-HSX-ADP FXU-HSY-ADP Maksymalna liczba podłączonych modułów Licznik wejścia wyjścia kan. wejście lub Maks. częstotliwość wejścia khz kan. wejścia: 00 zliczania kan. wejścia: 00 wyjścia khz 00 Różnicowy odbiornik linii Format wejścia (odpowiedni jest AM6C) Izolacja wejść za pomocą transoptora Format wyjścia Różnicowy wzmacniacz linii (odpowiednim interfejsem jest AM6C) Ciąg impulsów sterujących ruchem do przodu/ do tyłu, lub ciąg impulsów + sygnał kierunku Maksymalna długość kabla m 0 0 Potencjał wejścia 5 V DC Obciążenie wyjścia poniżej 5 ma Zasilanie 5 V DC 0 ma (z jednostki centralnej) 0 ma (z jednostki centralnej) V DC 0 ma (z jednostki centralnej) 60 ma (z jednostki centralnej) Zajęte adresy I/O 0 0 Ciężar kg 0,08 0,08 Wymiary (SxWxG) mm 7,6x90(06)x89,5 7,6x90(06)x89,5 Dane do zamówienia Nr kat Uwaga: Adaptery FXU-m-ADP mogą być używane tylko z jednostką FXU wymagają karty rozszerzenia funkcji. Jednoosiowe moduły pozycjonujące FXS FXG FXGC FXGE þ FXU þ FXUC þ FX5U þ FX5UC FXN-0PG POWER ERROR START DOG X0 PGO X FP øa RP øb CLR Moduły pozycjonujące FXU-PG i FXN-0PG ą bardzo wydajnymi jednoosiowymi modułami pozycjonującymi do sterowania silnikami krokowymi lub serwonapędami (przy użyciu zewnętrznego regulatora) za pomocą ciągu impulsów. Nadają się doskonale do dokładnego pozycjonowania w połączeniu z jednostkami z serii MELSEC FX. Konfiguracja i alokacja danych położenia są przeprowadzane bezpośrednio przez program sterownika PLC. Użytkownik może wybierać spośród wielu różnych dostępnych funkcji ręcznych i automatycznych. 60 Dane techniczne FXU-PG FXN-0PG FX5-0PG-P Możliwość zastosowania Jednostki centralne FXU/FXUC/FX5U/FX5UC Jednostki centralne FXU/FXUC Jednostki centralne FX5U/FX5UC Dostępne osie Częstotliwość na wyjściu impuls/y Poziom sygnału dla wejść dwustanowych V DC/0 ma 5 V DC/00 ma; V DC/70 ma V DC/5 ma Zasilanie 5 V DC 50 ma (z jednostki centralnej) 0 ma (z jednostki centralnej) V DC 0 ma (z jednostki centralnej) Zajęte adresy I/O Ciężar kg 0, 0, 0, Wymiary (SxWxG) mm x90x87 x90x87 50x90x8 Dane do zamówienia Nr kat Uwaga: Aby podłączyć FXU-PG do jednostki centralnej FX5U/FX5UC, należy zastosować moduł konwersji magistrali FX5-CNV-BUSC lub FX5-CNV-BUS.

77 Moduł pozycjonujący/moduły Simple Motion Moduł pozycjonujący dla sieci SSCNETIII FXS FXG FXGC FXGE þ FXU þ FXUC FX5U FX5UC Moduły Simple Motion Moduł SSCNET module FXU-0SSC-H może być używany w połączeniu ze sterownikiem programowalnym FXU/FXUC wcelu uzyskania precyzyjnego i szybkiego pozycjonowania. Kable światłowodowe plug-and-play SSCNET umożliwiają skrócenie czasu instalacji i zwiększenie odległości sterowania operacjami pozycjonowania w wielu różnych aplikacjach. Dane techniczne FXU-0SSC-H Dostępne osie (niezależne lub interpolowane) Częstotliwość wyjściowa Hz do 50 MHz Format wyjścia impulsowego SSCNETIII (magistrala serwo) Prędkość komunikacji 50 Mbps Czas rozruchu ms,6 (+,7 SSCNET magistrala serwo) Maks. liczba modułów podłączanych do sterownika PLC Maks. 8 może być podłączonych do sterownika FXU PLC Wyświetlacze statusu Zasilanie, stan modułu, stan osi, błąd Zasilanie 5 V DC 00 ma V DC Zajęte adresy we/wy 8 Ciężar kg 0, Wymiary (SxWxG) mm 55x90x87 Dane do zamówienia Nr kat. 5 Parametry serwonapędów oraz informacje dotyczące pozycjonowania modułu FXU-0SSC-H można łatwo skonfigurować za pomocą jednostki centralnej FXU/FXUC oraz komputera PC. Dla potrzeb konfiguracji parametrów, monitorowania i testowania dostępne jest łatwe w użyciu oprogramowanie FX Configurator-FP. Uwaga: Moduł FXU-0SSC-H może być używany wyłącznie w połączeniu z jednostką centralną z serii FXU/ FXUC. Dane odpowiednich serwosilników i wzmacniaczy można znaleźć w katalogu Mitsubishi Electric MELSERVO. FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC -osiowy moduł Simple Motion FX5-0SSC-S i 8-osiowy FX5-80SSC-S uzupełniają wbudowaną do jednostki centralnej FX5U lub FX5UC* funkcję pozycjonowania. Podobnie jak w przypadku modułów pozycjonujących, moduły Simple Motion nadają się do realizowania szerokiego zakresu wysoce precyzyjnych funkcji sterujących, takich jak sterowanie pozycją, zaawansowane sterowanie synchroniczne, sterowanie krzywkowe oraz sterowanie prędkością i momentem, a jednocześnie za pomocą ustawień parametrów i programowania umożliwiają szybkie i łatwe konfigurowanie złożonych funkcji sterowania ruchem. * Do połączenia z modułem jednostki centralnej FX5UC wymagany jest moduł konwersji złącza FX5-CNV-IFC, lub moduł rozszerzenia zasilania FX5-CPS-5V. Standardowo dostępny interfejs do standardowych enkoderów oraz szybkie wejścia do wykrywania znacznika, umożliwiają zastosowanie systemu na przykład w klasycznych, maszynach produkcyjnych, takich jak linie pakujące i butelkujące lub w systemach paletyzujących, bez konieczności zastosowania dodatkowych modułów funkcyjnych. Dostępna jest także funkcja automatycznego obliczania profili krzywkowych, na przykład w aplikacji nożyc krążkowych, do uruchomienia której wystarczy wprowadzenie długości produktu oraz szerokości strefy synchronizacji. Dane techniczne FX5-0SSC-S FX5-80SSC-S Liczba sterowanych osi 8 Funkcje interpolacji Liniowa interpolacja maks. do osi, interpolacja kołowa osi Sterowanie PTP (punkt do punktu), sterowanie trajektorią (zarówno liniowe jak i po System sterowania łuku), sterowanie prędkością, przełączanie sterowania prędkość-położenie, sterowanie prędkością-momentem Funkcja wykrywania znacznika Tryb normalny, określona liczba trybów detekcji, tryb bufora pierścienia Sygnały rozpoznawania znacznika: do wejść, ustawienia rozpoznawania znacznika: 6 ustawień Sposób podłączenia serwowzmacniacza SSCNETIII/H SSCNETIII/H Serwowzmacniacz Serwozmacniacze serii MR-JE-B/MR-J-B/MR-JW-B/MR-JW-B Cykl sterowania,77 ms,77 ms Zasilanie 5 V DC V DC 50 ma 50 ma Zajęte adresy I/O 8 8 Ciężar kg 0, 0, Wymiary (SxWxG) mm 50x90x8 50x90x8 Dane do zamówienia Nr kat Specjalnych modułów funkcjonalnych 6

78 Moduły sieciowe Moduł sieciowe dla sieci CC-Link FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC þ FX5U þ FX5UC Specjalnych modułów funkcjonalnych RUN ERR. L RUN L ERR. SD RD FXU-6CCL-M Moduły CC-Link typu master Sieć CC-Link pozwala na sterowanie i monitorowanie zdecentralizowanych modułów we/wy bezpośrednio na maszynie. Moduł master sieci CC-Link jest to specjalny moduł rozszerzający, który przydziela sterownikowi PLC FX lub iq-f funkcję stacji master systemu CC-Link. Blok interfejsu FXU-6CCL Moduł interfejsu FXU-6 CCL CC-Link może współpracować z jednostkami centralnymi serii FXG, FXGC, FXGE, FXU lub FXUC i udo- Ustawianie wszystkich modułów wewnątrz sieci, obsługiwane jest bezpośrednio poprzez moduł master. Maksymalna odległość komunikacji bez wzmacniacza wynosi 00 m. FX5-CCL-MS może być używany zarówno jako stacja nadrzędna, jak i stacja urządzeń inteligentnych. Dane techniczne FXU-6CCL-M FX5-CCL-MS Możliwość zastosowania Jednostki centralne FXG, FXGC, FXGE, FXU, FXUC, FX5U, FX5UC Jednostki centralne FX5U, FX5UC Typ modułu Stacja master Stacja master/inteligentna punkty Punkty sieciowe na stację we/wy rejestry 8 8 Maks. liczba punktów we/wy FXG/FXGC/FXGE: x liczba stacji 8 FXU/FXUC: x liczba stacji Liczba modułów do podłączenia Maks. 6 Maks. Zasilanie 5 V DC V DC 0 ma 00 ma Zajęte adresy we/wy 8 8 Ciężar kg 0, 0, Wymiary (SxWxG) mm 55x90x87 50x90x8 Dane do zamówienia Nr kat Aby podłączyć te moduły do jednostki centralnej FXUC lub FXGC, wymagany jest adapter FXN-CNV-IF lub zasilacz FXUC-PS-5V. Więcej informacji na temat sieci CC-Link dostępnych jest w innych publikacjach Mitsubishi Electric. Całkowita liczba punktów we/wy w jednostce centralnej i jednostkach rozszerzających w sieci CC-Link 8. Uwagi: Informacje na temat funkcji slave można znaleźć w instrukcji obsługi. Aby podłączyć FXU-6CCL-M do jednostki centralnej FX5U/FX5UC, należy zastosować moduł konwersji magistrali FX5-CNV-BUSC lub FX5-CNV-BUS. stępnia funkcjonalność CC-Link V, na przykład rozszerzoną cykliczną transmisję, która ułatwia obsługę wielu procesów przetwarzania danych. Dane techniczne Typ modułu Punkty połączeń na stację punkty we/wy rejestry FXU-6CCL Stacja inteligentna Maks. szybkość transmisji Zajęte adresy we/wy 8 Zasilanie V DC V DC/0 ma Ciężar kg 0, Wymiary (SxWxG) mm 55x90x87 Dane do zamówienia Nr kat (zajmuje stacje przy ustawieniu extended cyclic setting ośmiokrotnie) (zajmuje stacje przy ustawieniu extended cyclic setting ośmiokrotnie) 0 Mbps Uwagi: Jeżeli moduł FXU-6 CCL CC podłączany jest do jednostki centralnej FXUC/FXGC, wymagane jest użycie adaptera sprzęgającego FXNC-CNV-IF lub modułu zasilacza FXUC-PS-5V. Więcej informacji na temat sieci CC-Link dostępnych jest w innych publikacjach Mitsubishi Electric. Aby podłączyć FXU-6CC do jednostki centralnej FX5U/FX5UC, należy zastosować moduł konwersji magistrali FX5-CNV-BUSC lub FX5-CNV-BUS. 6

79 Moduły sieciowe Moduły sieciowe dla sieci CC-Link FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC FX5U FX5UC FXN-CCL LRUN LERR RD SD Moduł komunikacyjny sieci CC-Link Moduł komunikacyjny FXN-CCL umozliwia podłączenie do sieci CC-Link nadrzędnego sterownika PLC jako jednostki centralnej master. Daje to możliwośc dostępu do wszystkich systemów sterowników PLC MELSEC oraz przetwornic częstotliwości, a także do wielu produktów innych dostawców. Dane techniczne FXN-CCL Typ modułu Stacja odległa punkty Punkty sieciowe na stację we/wy rejestry 8 Maks. liczba punktów we/wy Liczba modułów do podłączenia Zasilanie 5 V DC Maks. 0 ma (z jednostki centralnej) V DC 50 ma Zajęte adresy we/wy 8 Ciężar kg 0, Wymiary (SxWxG) mm x90x87 Dane do zamówienia Nr kat. 096 Sieć może być rozszerzona za pomocą cyfrowych wejść/wyjśc modułów FX maksymalnie do 56 we/wy. Pamięć buforowa modułu FXN-CCL jest odczytywana i zapisywana za pomocą instrukcji FROM i TO. Złącze magistrali rozszerzeń znajduje się po prawej stronie sterownika. Uwaga: Aby podłączyć ten moduł do jednostki centralnej FXUC lub FXGC, wymagany jest adapter FXN-CNV-IF lub zasilacz FXUC-PS-5V. Więcej informacji na temat sieci CC-Link dostępnych jest w innych publikacjach Mitsubishi Electric. Moduł sieciowe dla sieci CC-Link IE Field FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC CC-Link IE Field jest to szybka ( Gbit/s), otwarta sieć o dużej przepustowości, wykorzystująca Ethernet (000BASE-T). FX5-CCLIEF jest to inteligentny moduł funkcyjny, który służy do podłączenia jednostki centralnej FX5U lub FX5UC* do sieci CC-Link IE Field, jako stacji urządzeń inteligentnych. * Do połączenia z jednostką centralną FX5UC wymagany jest moduł konwersji złącza FX5-CNV-IFC, lub moduł rozszerzenia zasilania FX5-CPS-5V. Wykorzystując instrukcje w programie, można poprzez pamięć buforową przesyłać i odbierać dane pomiędzy jednostką centralną FX5 a modułem FX5-CCLIEF. Dane mogą być również automatycznie wymieniane za pomocą funkcji automatycznego odświeżania i wykorzystywane w programie. Specjalnych modułów funkcjonalnych Dane techniczne Typ stacji Szybkość transmisji Maks. liczba punktów we/wy Zasilanie FX5-CCLIEF Stacja inteligentna Gbit/s RX 8 adresy, 8 bajtów RY 8 adresy, 8 bajtów RWr 0 adresy, 08 bajtów a RWw 0 adresy, 08 bajtów a 5 V DC 0 ma V DC 0 ma (zewnętrzne źródło zasilania) Zajęte adresy I/O 8 Ciężar kg 0, Wymiary (SxWxG) mm 50x90x0 Dane do zamówienia Nr kat adresów (5 bajtów), gdy stacja master znajduje się w trybie wysokiej prędkości. 6

80 Moduły sieciowe Specjalnych modułów funkcjonalnych Moduł sieciowy Ethernet FXU-ENET RUN INIT. 00M SD RD ERR. COM.ERR. POWER 0BASE-T/00BASE-TX Moduł sieciowy Ethernet C C C C C5 C6 C7 C8 FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC FX5U FX5UC Moduł komunikacyjny sieci Ethernet Moduł komunikacyjny FXU-ENET udostępnia jednostkom centralnym FXG, FXGE, FXU lub FXUC bezpośrednie połączenie z siecią Ethernet. Sterowniki PLCFXG/FXGE/FXU/FXUC z zainstalowanym modułem FXU-ENET mogą szybko i w prosty sposób wymieniać dane z systemami Dane techniczne FXU-ENET/FXU-ENET-P50 Protokół TCP/IP, UDP Tryb komunikacji Pełnodupleksowa/półdupleksowa Liczba otwartych równocześnie połączeń 8 Komunikacja przy stałej pojemności bufora 0 słowa x 8 Komunikacja z serwerem pocztowym SMTP, POP Interfejs IEEE80,u (00BaseTX), IEEE80, (0BaseT) Złącze RJ5 Maks. szybkość transmisji 00 Mbit/s, 0 Mbit/s Maks. długość segmentu m 00 Kabel CAT5 STP lub STP Zasilanie 5 V DC V DC 0 ma (z jednostki centralnej) Zajęte adresy I/O 8 Ciężar kg 0, Wymiary (SxWxG) mm 55x90x87 Dane do zamówienia Nr kat /5 wizualizacji procesu, ponadto mogą w pełni obsługiwać pobieranie lub ładowanie programu oraz wszechstronny monitoring. Moduł obsługuje także połączenie Peer to Peer oraz protokół MC. Za pomocą oprogramowania FX Configurator-EN można go łatwo skonfigurować. Uwaga: Aby podłączyć ten moduł do jednostki centralnej FXUC, wymagany jest adapter FXN-CNV-IF lub zasilacz FXUC-PS-5V. þ FXS þ FXG þ FXGC FXGE þ FXU þ FXUC FX5U FX5UC Komunikacyjny adapter Ethernet Adapter komunikacyjny FXU-ENET-ADP jest dla serii FXG, FXGC, FXS i FXU interfejsem Ethernet w standardzie 0BASE-T. Adapter FXU-ENET-ADP umożliwia przez Ethernet przesyłanie, pobieranie, monitorowanie i testowanie sekwencji programów z poziomu komputera PC (powinien być zainstalowany GX Works lub MX Components). Dane techniczne FXU-ENET-ADP Protokół TCP/IP Liczba równocześnie otwartych połączeń Interfejs IEEE80,u (00BaseTX), IEEE80, (0BaseT) Złącze RJ5 (do Ethernet), zaciski śrubowe (do uziemienia) Maks. szybkość transmisji 0 Mbit/s, 00 Mbit/s Kabel CAT5 STP lub STP Zasilanie 5 V DC 0 ma (z jednostki centralnej) V DC Zajęte adresy I/O 0 Ciężar kg 0, Wymiary (SxWxG) mm x90(06)x8,5 Dane do zamówienia Nr kat. 88 Uwaga: Moduł ten można podłączyć bezpośrednio (bez użycia adaptera) do jednostki centralnej z serii FXG lub FXUC. Połączenie tego modułu z jednostką centralną FXG, FXS lub FXU wymaga użycia adaptera. 6

81 Moduły sieciowe Moduł sieciowy magistrali Profibus DP FXS FXG FXGC FXGE þ FXU þ FXUC FX5U FX5UC FX -6DP-M U RUN TOKEN FROM/TO ERROR POWER Moduł master Profibus DP Moduł master FXU-6DP-M Profibus DP umożliwia podłączenie systemu sterownika MELSEC FXU lub FXUC PLC jako urządzenia master klasy do sieci Profibus DP. Interfejs ten udostępnia jednostkom centralnym FXU/FXUC inteligentne połączenie z magistralą Profibus DP w celu realizacji zadań sterowania rozproszonego. Dane techniczne Typ modułu Typ transmisji Dane transmisji Interfejs Maks. liczba modułów master w układzie Maks. Wzmacniaki Maks. liczba modułów slave 6 FXU-6DP-M Master Sieć magistrali bajty/slave (normalny tryb obsługi) bajty/slave (rozszerzony tryb obsługi) Profibus DP (z 9 stykowym gniazdem D-sub) Szybkość transmisji Standard Profibus Odległość transmisji m Maks. 00 (w zależności od szybkości transmisji) Kabel komunikacyjny Profibus (z 9-stykowym gniazdem D-sub) Zasilanie 5 V DC V DC Maks. 55 ma (z jednostki centralnej) Zajęte adresy I/O 8 Ciężar kg 0, Wymiary (SxWxG) mm x90x87 Dane do zamówienia Nr kat Akcesoria Moduł master FXU Profibus DP zapewnia przetwarzanie danych i alarmów zgodnie ze standardem Profibus DP V. Uruchomienie modułu jest proste przy użyciu oprogramowani GX Configurator-DP. Złącze Profibus do M transmisji : PROFICON-PLUS, nr art lub PROFICON-PLUS-PG, nr art Uwagi: Moduł FXU-6DP-Mmoże być używany wyłącznie w połaczeniu z jednostką centralną FXU/FXUC. Aby podłączyć ten moduł do jednostki centralnej FXUC, wymagany jest adapter FXNC-CNV-IF lub zasilacz FXUC-PS-5V. Specjalnych modułów funkcjonalnych Moduł sieciowy magistrali Profibus DP FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC FX5U FX5UC Moduł slave magistrali Profibus DP Moduł slave Profibus DP FXU-DP dostępny jest dla jednostek centralnych serii FXG, FXGC, FXGE, FXU i FXUC i umożliwia działanie jednostki centralnej FX jako stacji slave w sieci Profibus DP-V. Oprócz standardowej cyklicznej wymiany danych funkcje magistrali Profibus DP-V obsługują przetwarzanie sygnałów alarmowych i komunikaty. Dane techniczne FXU-DP Typ modułu Stacja slave Typ transmisji Sieć magistrali Dane transmisji Maks. bajty Interfejs 9-stykowe złącze D-sub do Profibus DP Maks. liczba stacji slave w ramach konfiguracji 8 Szybkość transmisji Maks. Mbit/s Odległość transmisji m Maks. 00 (w zależności od szybkości transmisji) Kabel komunikacyjny Kabel Profibus z 9-stykowym złączem D-sub Zajęte adresy I/O 8 Zasilanie V DC/5 ma (z jednostki centralnej) Ciężar kg 0, Wymiary (SxWxG) mm x90x89 Dane do zamówienia Nr kat Uwaga: Aby podłączyć moduł FXU-DP do jednostki centralnej FXUC/FXGC, wymagany jest adapter FXNC-CNV-IF lub zasilacz FXUC-PS-5V.

82 8 Moduły sieciowe Zdalna stacja we/wy dla magistrali Profibus DP FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC FX5U FX5UC Specjalnych modułów funkcjonalnych COM + L N 6 6 RUN STOP MITSUBISHI ON OFF POWER RUN BF DIA FXN-DP-IF Stacja rozproszonych we/wy FXN-DP-IF-D tworzy skrajnie kompaktową jednostkę komunikacyjną, która służy do podłączenia modułów we/wy o maksymalnej liczbie 56 punktów i/lub do ośmiu specjalnych modułów funkcyjnych. Moduł ten cechuje wewnętrzna izolacja elektryczna złącza Profibus DP oraz obwodów związanych z czujnikami i elementami wykonawczymi. Dane magistrali Profibus, takie, jak szybkośc transmisji lub dane we/wy mogą byą bezpośrednio monitorowane za pomocą oprogramowania lub ręcznych programatorów FX-0P/FX-0P/ FX-0P. Umożliwia to łatwą diagnostykę błędów, bezpośrednio na odległych stacjach we/wy. Dane techniczne FXN-DP-IF-D Zasilanie V DC (+0 %/-0 %) Pobór mocy W Wewnętrzny pobór prądu 5 V DC/maks. 0 ma (z jednostki centralnej) Interfejs (złącza) 9-pinowe D-sub do Profibus DP, 8-pinowe Mini-DIN do PC, lub jednostki programującej FX-0P/FX-0P/FX-0P 00 m kbps 9,6/9,/5,5/9, m kbps 87,5 Szybkość transmisji 00 m kbps m kbps m kbps 000/6000/000 Odległość transmisji m Maks. 00 (w zależności od szybkości transmisji) Kabel komunikacyjny Kabel Profibus z 9-stykowym złączem D-sub Maks. liczba sterowanych punktów we/wy 56 Ciężar kg 0, Wymiary (SxWxG) mm 75x98x87 Dane do zamówienia Nr kat. 76 Moduł sieciowy magistrali DeviceNet FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC FX5U FX5UC Moduł slave DeviceNet Moduł slave magistrali DeviceNet FXN-6DNET może być stosowany do podłączenia sterowników programowalnych FXG, FXGC, FXGE i FXU do sieci DeviceNet network. Moduł FXN-6DNET może komunikować sie z modułem master w trybie komunikacji master/ slave (poprzez złącze we/wy master/slave), oraz z innymi węzłami obsługującymi połączenie UCMM za pośrednictwem komunikacji klient/ serwer (wykorzystując złącze UCMM). Komunikacja pomiędzy sterownikiem programowalnym i wewnętrznym buforem pamięci modułu FXN-6DNET jest sterowana za pomocą instrukcji FROM/ TO. 66 Dane techniczne FXN-6DNET Typ modułu Slave (grupa ) Typ węzła Serwer G Numery stacji Punkty 0 6 Obsługiwane szybkości komunikacji kb/s 5/50/500 liczba połączeń połączenie (grupa ) Dane Master/slave komunikacji czas transferu - wychodzące,000 ms (ACK time-out) (połączenie UCMM liczba połączeń 6/6 (grupy, ) otwarte) klient/serwer długość słowa danych Maks. 6 bajty na połączenie Dane komunikacji typ Próbkowanie, cykliczny, zmiana stanu (połączenie we/wy) data długość Maks. 6 bajty (możliwa fragmentacja) Kod ID modułu K 7090 Wskaźniki stanu Zasilanie, stan modułu, stan sieci Zajęte adresy I/O 8 Zasilanie 5 V DC 0 ma V DC 50 ma Ciężar kg 0, Wymiary (SxWxG) mm x90x87 Dane do zamówienia Nr kat. 708

83 Moduły sieciowe Moduł sieciowy do CANopen FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC þ FX5U þ FX5UC FXU-CAN RUN FROM/TO Tx/Rx ERROR POWER AN_GND AN_L AN_SHLD AN_H AN_V + Moduł master sieci CANopen FXU-CAN Moduł komunikacyjny FXU-CAN umożliwia podłączenie do istniejącej sieci CANopen lub CAN Layer- sterowników FXG, FXGC, FXGE, FXU/FXUC/FX5U oraz FX5UC. Niezależnie od możliwości pracy w czasie rzeczywistym i szybkiego przesyłania danych z szybkością aż do Mbit/sek., moduł CANopen posiada dużą niezawodność transferu i prostą konfigurację sieci. Można wysyłać i odbierać do 0 obiektów danych z procesu. Dzięki obsługiwanemu profilowi sterownika PLC CiA 05, można go podłączyć do dowolnego innego profilu urządzenia CANopen, takiego jak profil urządzenia napędowego CiA 0, profil urządzenia we/wy modułu CiA 0 lub profil urządzenia enkodera CiA 06. Profil CiA 7 zastosowań CANopen dla dźwigów obsługuje bezpośrednie sterowanie urządzeniami windy CANopen, takimi jak urządzenia do przywoływania windy, napędów lub drzwi windy. Dane techniczne FXU-CAN Typ modułu Master CANopen Standard komunikacji CANopen CiA 0 V., CiA 0 V., CiA 05 V. Tryb profilu aplikacji dla wind CANopen CiA 7 V. Tryb profilu urządzenia PLC CANopen CiA 05 V.0 Maks. liczba modułów, które mogą być podłączone do sieci 0 bez wzmacniacza; 7 ze wzmacniaczem Numery stacji 7 Obsługiwana prędkość bodowa kbaud 0, 0, 50, 5, 50, 500, 800, 000 Wskaźniki stanu RUN, błąd, zasilanie, stan sieci Zasilanie 5 V DC 90 ma V DC Zajęte adresy we/wy 8 Ciężar kg 0, Wymiary (SxWxG) mm x90x88,7 Dane do zamówienia Nr kat. 585 Uwagi: Aby podłączyć ten moduł do jednostki centralnej FXUC/FXGC, wymagany jest adapter FXNC-CNV-IF lub zasilacz FXUC-PS-5V. Aby podłączyć FXU-CAN do jednostki centralnej FX5U/FX5UC, należy zastosować moduł konwersji magistrali FX5-CNV-BUSC lub FX5-CNV-BUS. Moduł sieciowy do SAE J99 FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC FX5U FX5UC Specjalnych modułów funkcjonalnych Moduł komunikacyjny FXU-J99 pozwala na podłączenie sterowników PLC serii FXG/FXU/ FXUC do sieci SAE J99. SAE J99 jest to protokół oparty na CAN, wykorzystywany do komunikacji z silnikami, prądnicami i sprężarkami. W protokole SAE J99 nie ma stacji master oraz slave. Wszystkie węzły mogą nawzajem odbierać swoje wiadomości. Standardowe komunikaty zawierają do 8 bajtów danych, rozszerzone komunikaty zawierają do 50 bajtów danych. Można wysłać i odebrać do 75 komunikatów standardowych i rozszerzonych. FXU-J99 jest zgodny z warstwą komunikacji CAN. FXU-J99 może w tym trybie wysłać do sieci CAN i odebrać do komunikatów. Dane techniczne FXU-J99 Wersja standardu komunikacji SAE J99 Rozmiar węzła sieci SAE J99: 0 Metody komunikacji Cykliczna, acykliczna lub sterowana żądaniem (konfigurowane przez użytkownika) Komunikacja warstwy CAN Wysyłanie i odbiór Maks. długość kabla m 5000 Szybkość transmisji kbit/s 0, 0, 50, 00, 5, 50, 500, 800, 000 Zasilanie V DC/0 ma (z jednostki centralnej) Ciężar kg 0, Wymiary (SxWxG) mm x90x95 Dane do zamówienia Nr kat. 576 Uwaga: Aby podłączyć ten moduł do jednostki centralnej FXUC, wymagany jest adapter FXNC-CNV-IF lub zasilacz FXUC-PS-5V. 67

84 Moduły komunikacyjne Moduł master systemu AnyWireASLINK FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC Moduł master systemu AnyWireASLINK typu FX5-ASL-M jest inteligentnym modułem funkcyjnym do budowy sieci czujników AnyWireASLINK. SET AnyWire I N O UT V 0V V 0V DP DN (LG) POWER RUN ERROR Dane techniczne FX5-ASL-M Typ modułu Moduł master systemu AnyWireASLINK Maks. liczba punktów we/wy 8 Liczba modułów do podłączenia 8 Zasilanie 5 V DC 00 ma V DC 00 ma Zajęte adresy I/O 8 Ciężar kg 0, Wymiary (SxWxG) mm 0x90x8 (97, ze złączem) Dane do zamówienia Nr kat. 00 Specjalnych modułów funkcjonalnych Specjalny adapter Modbus i komunikacji szeregowej þ FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC FX5U FX5UC Aktywny moduł danych (RS85) Dodanie modułu aktywnego interfejsu danych umożliwia aktywną komunikację między sterownikiem PLC a otaczającymi urządzeniami. Interfejs RS85 umożliwia skonfigurowanie komunikacji zarówno jako połączenie wielopunktowe :N, równoległe, albo równorzędne (peer-to-peer). FXU-85ADP-MB obsługuje także protokoły Modbus RTU i Modbus ASCII. Dane techniczne FXU-85ADP-MB Interfejs RS85; Modbus RS85 Prędkość komunikacji * kb/s 0, 9, Maks. zasięg komunikacji m 500 Zasilanie 5 V DC 0 ma (z jednostki centralnej) V DC Zajęte adresy we/wy 0 Wymiary (SxWxG) mm 7,6x90(06)x7 Dane do zamówienia Nr kat. 069 * Sposób komunikacji i prędkość transmisji zależą od rodzaju komunikacji. Uwagi: Ten moduł adaptera można podłączyć bezpośrednio do jednostki centralnej z serii FXG, FXGE lub FXUC (bez użycia specjalnego adaptera). Połączenie tego modułu adaptera z jednostką centralną FXG, FXS lub FXU wymaga użycia adaptera. 68

85 Moduły komunikacyjne Moduł adaptera do komunikacji RS85 FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC Moduł interfejsu Izolowany moduł adaptera komunikacyjnego FX5-85ADP Adapter komunikacyjny FX5-85ADP rozszerza jednostkę centralną FX5U oraz FX5UC o dodatkowy port RS85. Pomiędzy linią komunikacyjną a jednostką centralną wykorzystywana jest izolacja optoelektroniczna. Dzięki adapterowi FX5-85ADP, odległość transmisji może zostać zwiększona do 00 m, w przeciwieństwie do odległości 50 m uzyskiwanej za pomocą wbudowanego portu RS85 lub karty FX5-85-BD. Z lewej strony jednostek centralnych FX5U lub FX5UC można zamontować maksymalnie dwa adaptery komunikacyjne. Dane techniczne FX5-85ADP Standard transmisji Zgodny ze standardami RS85 i RS Szybkość transmisji * bps 00/600/00/00/800/9600/900/800/57600/500 Maks. zasięg komunikacji m 00 m Sposób podłączenia urządzenia zewnętrznego Blok zacisków Zasilanie 5 V DC 0 ma (z jednostki centralnej) V DC 0 ma (z jednostki centralnej) Zajęte adresy I/O 0 Ciężar kg 0,08 Wymiary (SxWxG) mm 7,6x06x7 Dane do zamówienia Nr kat. 805 * Sposób komunikacji i prędkość transmisji zależą od rodzaju komunikacji. þ FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC FX5U FX5UC Moduł aktywnego interfejsu danych (FXU-ADP-MB) Dodatkowe moduły interfejsu danych umożliwiają aktywną komunikację pomiędzy sterownikiem PLC i sąsiednimi urządzeniami peryferyjnymi wyposażonymi w złącza RSC. Wszystkie informacje o urządzeniach mogą być wysyłane lub odbierane za pośrednictwem tego interfejsu. Moduł nadaje się do podłączenia drukarek, czytników kodów kreskowych, komputerów PC oraz innych systemów PLC. Komunikacja jest sterowana przez program sterownika PLC za pomocą instrukcji RS. Złącze magistrali komunikacyjnej znajduje się po lewej stronie sterownika. Wewnętrzny interfejs szeregowy RS jest także w pełni dostępny. Moduł FXU-ADP-MB może być także używany do komunikacji poprzez Modbus. Specjalnych modułów funkcjonalnych Dane techniczne FXU-ADP-MB Interfejs RSC z 9-stykowym kompaktowym wtykiem D-sub (Izolacja Optoelektroniczna) Prędkość komunikacji* kb/s 0, 5, Zasilanie 5 V DC 0 ma (z jednostki centralnej) V DC Zajęte adresy we/wy 0 Ciężar kg 0,08 Wymiary (SxWxG) mm 7,6x90(06)x8,5 Dane do zamówienia Nr kat * Sposób komunikacji i prędkość transmisji zależą od rodzaju komunikacji. Uwagi: Ten moduł adaptera można podłączyć bezpośrednio do jednostki centralnej z serii FXG, FXGE lub FXUC (bez użycia specjalnego adaptera). Połączenie tego modułu adaptera z jednostką centralną FXG, FXS lub FXU wymaga użycia adaptera. 69

86 Moduły komunikacyjne RSC communication expansion adapter FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC Specjalnych modułów funkcjonalnych Moduł interfejsu Moduł adaptera do komunikacji FX5-ADP Moduł adaptera FX5-ADP rozszerza jednostkę centralną FX5U lub FX5UC o interfejs RSC do komunikacji pomiędzy sterownikiem PLC a urządzeniami peryferyjnymi. Pomiędzy linią komunikacyjną a jednostką centralną wykorzystywana jest izolacja optoelektroniczna. FXS FXG FXGC FXGE þ FXU þ FXUC FX5U FX5UC Moduł interfejsu FXN-IF udostępnia interfejs RSC do szeregowej transmisji danych z jednostkami MELSEC FXU i FXUC. Komunikacją z komputerami PC, drukarkami, modemami, czytnikami kodów kreskowych itp. zarządza program sterownika PLC. Z lewej strony jednostek centralnych FX5U lub FX5UC można zamontować maksymalnie dwa adaptery komunikacyjne. Dane techniczne FX5-ADP Standard transmisji Spełnia wymagania standardu RSC Szybkość transmisji * bps 00/600/00/00/800/9600/900/800/57600/500 Maks. odległość komunikacji 5 m Sposób podłączenia urządzenia zewnętrznego 9-stykowe złącze D-SUB, wtyczka Zasilanie 5 V DC 0 ma (z jednostki centralnej) V DC 0 ma (z jednostki centralnej) Zajęte adresy I/O 0 Ciężar kg 0,08 Wymiary (SxWxG) mm 7,6x06x7 Dane do zamówienia Nr kat. 805 * Sposób komunikacji i prędkość transmisji zależą od rodzaju komunikacji. Wysyłane i odbierane dane są przechowywane we własnej pamięci buforowej modułu FXN-IF. 70 Dane techniczne FXN-IF Interfejs RSC z 9-stykowym kompaktowym wtykiem D-sub (izolacja transoptora) Prędkość komunikacji kb/s 0, 9, Zasięg komunikacji m Maks. 5 Kabel komunikacyjny Kabel ekranowany Tryb komunikacji Pełnodupleksowa Protokoły Tryb bezprotokołowy/synchronizacja start - stop Bufor wysyłania/odbioru Każdy 5 bajtów Format 7 lub 8 bitów, parzystość: brak/parzysty/nieparzysty, bity stopu: lub Zasilanie 5 V DC 0 ma (z jednostki centralnej) V DC 80 ma Zajęte adresy we/wy 8 Ciężar kg 0, Wymiary (SxWxG) mm 55x90x87 Dane do zamówienia Nr kat Uwaga: Aby moduł ten moża było podłączyć do jednostki centralnej FXUC, wymagany jest adapter FXNC-CNV-IF lub zasilacz FXUC-PS-5V.

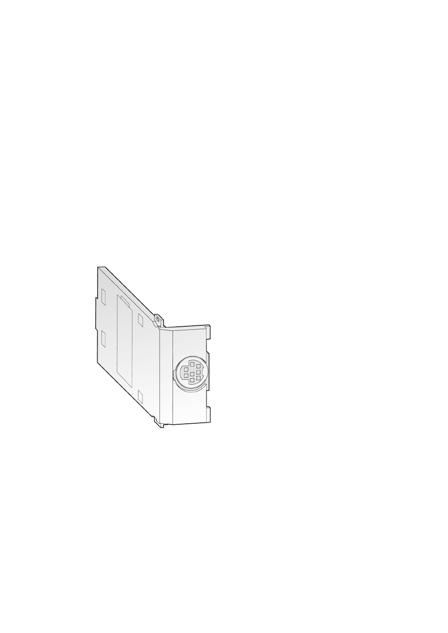

87 Adaptery rozszerzeń Karty adapterów rozszerzeń cyfrowych FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC FXG-EX-BD FXG-EYT-BD Dla jednostek z serii FXG dostepne są są adaptery rozszerzeń o wejściach lub wyjściach. Są one instalowane bezpośrednio w sterownikach serii FXS lub FXG toteż nie wymagają dodatkowej przestrzeni instalacyjnej. Płyty adapterów analogowych FXS FXG FXGC FXGE þ FXU þ FXUC FX5U FX5UC Karta adaptera wejść analogowych FXG-AD-BD oferuje użytkownikowi dwa wejścia analogowe. Karta ta przetwarza analogowe sygnały procesu na wartości cyfrowe, które są dalej przetwarzane przez sterownik MELSEC FXS/FXG/FXGE. Adaptery te są szczególnie przydatne wtedy, gdy wymaganych jest tylko kilka dodatkowych we/wy, a przy tym brak miejsca na instalację dodatkowego modułu. Dane techniczne FXG-EX-BD FXG-EYT-BD Możliwość zastosowania Jednostki centralne FXS/FXG Wbudowane wejścia/wyjścia Zasilanie Z jednostki centralnej Wbudowane wejścia Wbudowane wyjścia Poziom na wejściu napięcie V DC (+0 %/-5 %) prąd 5 ma ( V DC) Rodzaj wyjść Tranzystor Napięcie przełączające (maks.) V 5 0 V DC Ciężar kg 0,0 0,0 Wymiary (SxWxG) mm 5x5,x9, 5x5,x9, Dane do zamówienia Nr kat Adapter analogowy FXG-DA-BD oferuje użytkownikowi wyjście analogowe. Moduł ten przetwarza wielkości cyfrowe ze sterownika FXS/FXG/FXGE, na potrzebne w procesie sygnały analogowe. Specjalnych modułów funkcjonalnych FXG-AD-BD FXG-DA-BD Dane techniczne FXG-AD-BD FXG-DA-BD Możliwość zastosowania Jednostki centralne FXS/FXG/FXGE Jednostki centralne FXS/FXG/FXGE Zasilanie Z jednostki centralnej Z jednostki centralnej Kanały analogowe wejścia wyjścia Zakres analogowego sygnału wejściowego 0 +0 V DC/ +0 ma 0 +0 V DC/ +0 ma Poziom na wejściu wejście napięciowe kω 98,7 wejście prądowe Ω 50 wyjście Obciążenie napięciowe kω.000 zewnętrzne wyjście prądowe Ω <500 Rozdzielczość,5 mv ( bit)/8 µa ( bit),5 mv ( bit)/8 µa ( bit) Całkowita dokładność ± % ± % Szybkość analogowy cyfrowy 80 µs ( cykl programu) przetwarzania cyfrowy analogowy 60 µs ( cykl programu) Zajęte adresy we/wy 0 0 Ciężar kg 0,0 0,0 Wymiary (SxWxG) mm 5x5,x9, 5x5,x9, Dane do zamówienia Nr kat

88 Adaptery rozszerzeń Płyta adaptera nastaw analogowych þ FXS þ FXG FXGC þ FXGE þ FXU FXUC FX5U FX5UC Specjalnych modułów funkcjonalnych FXG-8AV-BD FXU-8AV-BD Adapter zadajnika analogowego FXG-8AV-BD oraz FXU-8AV-BD pozwala użytkownikowi na ustawienie 8 analogowych wartości zadanych. Ustawione przy pomocy potencjometrów wartości analogowe są wczytywane do sterownika i używane przez programy PLC użytkownika jako wartości domyślne nastaw dla timerów, liczników i rejestrów danych. Płyty adapterów komunikacyjnych FXS FXG FXGC FXGE þ FXU FXUC FX5U FX5UC Ta płyta adaptera udostępnia bezpośrednie złącze USB.0 na przedniej stronie sterownika PLC FXU przeznaczone do konserwacji programu. Dane techniczne FXU-USB-BD Możliwość zastosowania Jednostki centralne FXU Zasilanie 5 V DC (z jednostki centralnej) Ciężar kg 0,0 Wymiary (SxWxG) mm 9,6x6,x5,5 Program PLC, przy użyciu dedykowanych instrukcji VRRD/VRSC (FN85/86), przeprowadza odczyt wartości zadanych oraz definiuje skalę potencjometru. Adapter zadajnika analogowego instalowany jest w złączu rozszerzającym jednostki centralnej. Do ich pracy nie jest wymagane dodatkowe źródło zasilania. Dane techniczne FXG-8AV-BD FXU-8AV-BD Możliwość zastosowania Jednostki centralne FXS/FXG/FXGE Jednostki centralne FXU Zasilanie Z jednostki centralnej Z jednostki centralnej Zakres regulacji 8 Bit 8 Bit Zajęte adresy we/wy 0 0 Kontrola potencjometru Za pomocą instrukcji aplikacji z jednostki centralnej sterownika PLC (FNC 85/86) Ciężar kg 0,0 0,0 Wymiary (SxWxG) mm 5x5,x 9,6x6,x5,5 Dane do zamówienia Nr kat Dane do zamówienia Nr kat. 658 Adaptery rozszerzeń þ FXS þ FXG FXGC FXGE þ FXU FXUC FX5U FX5UC Wymienione poniżej adaptery rozszerzeń umożliwiają podłączenie modułów adapterów FXmm-mmmADP po lewej stronie jednostek centralnych FXS, FXG i FXU. Dane techniczne FXG-CNV-ADP FXS-CNV-ADP FXU-CNV-BD Możliwość zastosowania Jednostki centralne FXG Jednostki centralne FXS Jednostki centralne FXU Ciężar kg 0, 0, 0,0 Wymiary (SxW) mm 90x,6x86 90x,6x7 9,6x6,x5,5 Dane do zamówienia Nr kat FXG-CNV-ADP

89 Adaptory interfejsów Adaptory interfejsów þ FXS þ FXG FXGC þ FXGE þ FXU FXUC þ FX5U FX5UC Adaptory interfejsów FXmm--BD są wyposażone w interfejs RSC do prowadzenia szeregowej transmisji danych przez MELSEC FXS, FXG, FXGE, FXU lub FX5U. FXU--BD FXG--BD FX5--BD Dane techniczne FXG--BD FXU--BD FX5--BD Możliwość zastosowania Jednostki centralne FXS/FXG/FXGE Jednostki centralne FXU Jednostki centralne FX5U Interfejs RSC z 9-stykowym gniazdem D-SUB RSC z 9-stykowym gniazdem D-SUB RSC z 9-stykowym gniazdem D-SUB Zasilanie 5 V DC/0 ma (z jednostki centralnej) 5 V DC/0 ma (z jednostki centralnej) 5 V DC/0 ma (z jednostki centralnej) Zajęte adresy we/wy Ciężar kg 0,0 0,0 0,0 Wymiary (SxWxG) mm 5x5,x7, 9,x6,x6,7 8x5,x8, Dane do zamówienia Nr kat FXU--BD FXG--BD FX5--BD-GOT Adaptery interfejsu FXmm--BD rozszerzają sterownik MELSEC FXS, FXG, FXGE lub FXU o drugi interfejs RS, umożliwiający podłączenie dodatkowych urządzeń, takich jak urządzenia programujące lub HMI. Adapter interfejsu FX5--BD-GOT służy do podłączenia panelu HMI do modułu CPU FX5U. Dane techniczne FXG--BD FXU--BD FX5--BD-GOT Możliwość zastosowania Jednostki centralne FXS/FXG/FXGE Jednostki centralne FXU Jednostki centralne FX5U Interfejs RS z 8 stykowym złączem Mini-DIN RS z 8 stykowym złączem Mini-DIN RS z 8 stykowym złączem Mini-DIN Zasilanie 5 V DC/0 ma (z jednostki centralnej) 5 V DC/0 ma (z jednostki centralnej) 5 V DC/0 ma (z jednostki centralnej) Zajęte adresy we/wy Ciężar kg 0,0 0,0 0,0 Wymiary (SxWxG) mm 5x5,x,9 9,6x6,x5,5 8x5,x5, Dane do zamówienia Nr kat Specjalnych modułów funkcjonalnych Adaptery interfejsów FXmm-85-BD wyposażają sterownik w dodatkowy interfejs RS85. Adapter, istalowany w gnieździe rozszerzeń jednostki centralnej, umożliwia konfigurację interfejsu RS85 jako łącza wielopunktowego :n, łącza równoległego lub łącza równorzędnego (peer-to-peer) w sieci systemów FXS, FXG, FXGE, FXU lub FX5U. FXG-85-BD FX5-85-BD Dane techniczne FXG-85-BD FXG-85-BD-RJ FXU-85-BD FX5-85-BD Możliwość zastosowania Jednostki centralne FXS/FXG/FXGE Jednostki centralne FXU Jednostki centralne FXU Interfejs RS85 RS85 RS85 RS85 Zasilanie 5 V DC/0 ma (z jednostki centralnej) 5 V DC/0 ma (z jednostki centralnej) 5 V DC/0 ma (z jednostki centralnej) 5 V DC/0 ma (z jednostki centralnej) Zajęte adresy we/wy Ciężar kg 0,0 0,0 0,0 0,0 Wymiary (SxWxG) mm 5x5,x9, 5x5,x 9,6x6,x69 8x5,x0,5 FXU-85-BD Dane do zamówienia Nr kat FXG-85-BD-RJ 7

90 Adapter rozszerzeń/moduły konwersji Adapter rozszerzeń FXS FXG FXGC FXGE FXU þ FXUC FX5U FX5UC Adapter rozszerzeń FXNC-CNV-IF łączy jednostkę centralną FXUC ze standardową prawostronną magistralą rozszerzeń FX0N/FXN/FXU. 5 Akcesoria Moduły konwersji złącza Dane techniczne FXNC-CNV-IF Złącze magistrali Magistrala FXUC do magistrali FX0N/FXN/FXU Ciężar kg 0,5 Wymiary (SxWxG) mm,6x90x7 Dane do zamówienia Nr kat FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC FX5-CNV-IF służy do podłączenia modułów we/ wy serii MELSEC FX5UC (typ ze złączem rozszerzenia) do systemu z modułem procesora FX5U. FX5-CNV-IFC służy do podłączenia modułów we/wy (typ z kablem rozszerzenia) lub inteligentnych modułów z serii MELSEC FX5U do systemów z modułem procesora FX5UC. Dane techniczne FX5-CNV-IF FX5-CNV-IFC Typ konwersji FX5 (typ z kablem rozszerzenia) -> FX5 (typ ze złączem rozszerzenia) FX5 (typ ze złączem rozszerzenia) -> FX5 (typ z kablem rozszerzenia) Zgodny moduł procesora FX5U FX5UC Liczba możliwych do podłączenia modułów Maks. Maks. Zasilanie 5 V DC V DC Zajęte adresy I/O 0 0 Ciężar kg 0,06 0,06 Wymiary (SxWxG) mm,6x90x7,6x90x7 Dane do zamówienia Nr kat Moduły konwersji magistrali FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC FX5-CNV-BUS jest modułem konwersji do łączenia modułów serii FX do modułu FX5 (typ z kablem rozszerzenia). FX5-CNV-BUSC jest modułem konwersji do łączenia modułów serii FX do modułu FX5 (typ ze złączem rozszerzenia). Dane techniczne FX5-CNV-BUS FX5-CNV-BUSC Typ konwersji FX5 (typ z kablem rozszerzenia) -> FX FX5 (typ ze złączem rozszerzenia) -> FX Zgodny moduł procesora FX5U, FX5UC a FX5U b, FX5UC Liczba możliwych do podłączenia modułów Maks. Maks. Zasilanie 5 V DC 50 ma (z jednostki centralnej) 50 ma (z jednostki centralnej) V DC Zajęte adresy I/O 8 8 Ciężar kg 0, 0, Wymiary (SxWxG) mm 6x90x8,6x90x7 Dane do zamówienia Nr kat Do połączenia z FX5UC niezbędny jest moduł FX5-CNV-IFC lub FX5-CPS-5V. Do połączenia z FX5U niezbędny jest moduł FX5-CNV-IF.

91 Adapter konwersji/memory cassettes Adapter konwersji złącza FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC Adapter FX5-CNV-BC służy do konwertowania złącza przedłużonego kabla rozszerzającego (FX5-0EC lub FX5-65EC) używanego między modułami z kablem rozszerzenia. Adapter FX5-CNV-BC używany jest do połączenia pomiędzy przedłużonym kablem rozszerzającym a modułem z kablem rozszerzenia. Pamięci FX5-CNV-BC Dane techniczne FX5-CNV-BC Typ konwersji Przedłużony kabel rozszerzający -> moduł FX5 (typ z kablem rozszerzenia) Zgodny moduł procesora FX5U/FX5UC Ciężar kg 0,0 Wymiary (SxWxG) mm 60,5x0x6, Dane do zamówienia Nr kat þ FXS þ FXG FXGC þ FXGE FXU FXUC FX5U FX5UC Wszystkie jednostki centralne FXS, FXG, FXGC i FXGE wyposażone są w gniazdo na opcjonalną kasetę pamięci. Po podłączeniu kasety pamięci zostaje wyłączona wewnętrzna pamięć sterownika i uruchamiany jest tylko program zapisany w odpowiedniej kasecie pamięci. Za pomocą kasety pamięci i wbudowanych dwóch przycisków, można zapisywać i odczytywać programy z wewnętrznej pamięci sterowników FX. Kaseta pamięci FXG EEPROM L może być również zamontowana na zainstalowanym już interfejsie BD lub adapterze rozszerzającym. 5 Akcesoria FXG-EEPROM-L Dane techniczne Rodzaj pamięci Wymiary Przełącznik zabezpieczający Przyciski transmisji danych FXG-EEPROM-L EEPROM.000 kroków (.000 kroków dla FXS) W zestawie W zestawie Dane do zamówienia Nr kat. 69 Pamięci FXS FXG FXGC FXGE þ FXU þ FXUC FX5U FX5UC Kasetę pamięci można zainstalować w jednostce centralnej. Po zakończeniu instalacji uruchamiany jest wewnętrzny program kasety, który zastępuje wewnętrzną pamięć RAM. Kaseta pamięci FXU-FLROM-6L wyposażona jest w dodatkowe przyciski do przesyłania danych. Dane techniczne FXU-FLROM-6 FXU-FLROM-6 FXU-FLROM-6L Możliwość zastosowania Jednostki centralne FXU/FXUC Jednostki centralne FXU/FXUC Jednostki centralne FXU/FXUC Wymiary kroków kroków kroków Rodzaj pamięci Pamięć flash Pamięć flash Pamięć flash Przełącznik zabezpieczający W zestawie W zestawie W zestawie Przyciski transmisji danych W zestawie Wymiary (SxWxG) mm 7x0x6, 7x0x6, 7x0x6, Dane do zamówienia Nr kat

92 Zewnętrzne listwy zaciskowe/kabel i zaciski przyłączeniowe 5 Bloki zacisków 6 8 TB-0-C FXS FXG þ FXGC FXGE þ FXU þ FXUC FX5U þ FX5UC Te bloki zacisków są modułami adapterów, które upraszczają okablowanie wejść i wyjść jednostek centralnych FX5UC/FXUC/FXGC oraz modułów we/wy, jak również modułów pozycjonujących ze złączami kabla taśmowego. Ten system okablowania jest zorientowany na praktykę i oszczędność czasu. Dla wszystkich terminali zaciskowych dostępny jest wstępnie skonfigurowany system okablowania (patrz następny punkt). Dane techniczne TB-0-S TB-0-C Typ Blok wejść/wyjść Blok wejść/wyjść Kanały 8/6 8/6 Konstrukcja Moduł złącza 0-stykowego Połączenie Zaciski śrubowe Zaciski sprężynujące Przeznaczenie Moduł pozycjonowania serii FXN Wymiary (SxWxG) mm 75x5x5 75x5x5 Dane do zamówienia Nr kat Akcesoria Kabel połączeniowy (patrz poniższy punkt) Akcesoria Kabel połączeniowy dla zacisków FXS FXG þ FXGC FXGE þ FXU þ FXUC FX5U þ FX5UC Te wstępnie skonfigurowane kable umożliwiają szybkie i bezbłędne okablowanie bloków zacisków jednostek centralnych FX5UC/FXUC/ FXGC oraz modułów we/wy, a także modułów pozycjonujących FXU/FXUC wyposażonych w złącza kabla taśmowego. Dostępne są kable o różnych długościach z zakresu od do 5 m. Inne długości są dostępne na specjalne zamówienie. Dane techniczne TB-EX-CAB-M TB-EX-CAB-M TB-EX-CAB-5M Zastosowanie Dla TB-lEXl i TB-0-l (kabel :) Długość m 5 Dane do zamówienia Nr kat Zaciski przyłączeniowe FXS FXG FXGC FXGE þ FXU þ FXUC FX5U FX5UC Wiele analogowych lub sieciowych urządzeń rozszerzających jest standardowo wyposażonych w 5 lub 0-stykowy zacisk śrubowy. Te zaciski wtykowe mogą być na żądanie z łatwością zastąpione zaciskami sprężynującymi. Na każdy moduł z 6 we/wy wymagane są dwa zastępcze zestawy zacisków. Dane techniczne TB-CON5-C TB-CON0-C Liczba punktów przyłączeniowych 5 0 Połączenie Zaciski sprężynujące Zaciski sprężynujące Wymiary (SxWxG) mm,5x0x,5x0x 76 Dane do zamówienia Nr kat

93 Zasilacze Zasilacz V þ ALPHA þ FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC þ FX5U þ FX5UC ALPHA POWER to odpowiednie zasilacze dla -woltowych jednostek i innych urządzeń zewnętrznych. Można je mocować na płycie montażowej lub na szynie DIN, a ich wymiary zgadzają się z wymiarami rodziny ALPHA. Moduły zasilaczy ALPHA POWER można instalować tak, aby pracowały razem w trybie rezerwowym, lub połączyć równolegle w celu uzyskania większej mocy. Jednostki mają wbudowany obwód zabezpieczenia termicznego i diodę LED POWER. Napięcie wyjściowe jest regulowane. Dane techniczne ALPHA POWER ALPHA POWER -.75 ALPHA POWER -.5 Zastosowanie Zasilacz dla jednostek centralnych ALPHA V DC Ogólne dane techniczne Zgodny z rodziną FX i jednostkami centralnymi ALPHA Znamionowe napięcie wejściowe 00 0 V (5 65 Hz) Napięcie wyjściowe V DC (+/- %) Nominalny prąd wyjściowy 0,75 A (przy T=55 C),75 A (przy T=55 C),5 A (przy T=55 C) Maks. prąd wyjściowy, A,75 A, A Temperatura otoczenia C (eksploatacja), C (magazynowanie) Wilgotność otoczenia Maks. 95 % (bez kondensacji) Ciężar kg 0, 0, 0, Wymiary (SxWxG) mm 6x90x6 5x90x6 7x90x6 Dane do zamówienia Nr kat Akcesoria Zasilacz 5 V FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC FX5U FX5UC Moduły zasilaczy FXU-PSU-5V i FXUC-PS-5V używane są do wzmocnienia mocy zasilaczy 5 V DC i V DC,wbudowanych w jednostkach centralnych FXG/FXGC/FXGE/FXU/FXUC. Nie zajmują żadnych punktów we/wy i dostarczają do magistrali systemowej 5 V dodatkowy prąd o wartości do A (dla modułów funkcji specjalnych). Można użyć maksymalnie do dwóch modułów FXU-PSU-5V lub FXUC-PS-5V. Oba moduły posiadają wbudowane zabezpieczenie przeciążeniowe. FX -PSU-5V U Dane techniczne FXU-PSU-5V FXUC-PS-5V Zastosowanie Zasilacz do szyny systemowej FXG/FXU Zasilacz do szyny systemowej FXG/FXGC/FXUC Ogólne dane techniczne Zgodny z jednostkami centralnymi rodziny FX Znamionowe napięcie wejściowe 00 0 V (50/60 Hz) V DC (+0 %/-5 %) Napięcie wyjściowe 5 V DC/ V DC 5 V DC Maks. prąd wyjściowy 5 V DC A przy 0 C; 0,8 A przy 55 C A V DC 0, A przy 0 C; 0, A przy 55 C Temperatura otoczenia C (eksploatacja), C (magazynowanie) Wilgotność otoczenia Maks. 95 % (bez kondensacji) Ciężar kg 0, 0,5 Wymiary (SxWxG) mm 55x90x87 x90x7 Dane do zamówienia Nr kat Uwaga: Zasilacz FXU-PSU-5V nie może być używany z jednostkami centralnymi zasilanymi napięciem V! Przy podłączaniu modułów rozszerzania wejść (np. FXN-8ER-ES/UL, FXN-8ER) do FXU-PSU-5V, napięcie V DC należy doprowadzać do nich z zasilacza wewnętrznego jednostki centralnej lub z zasilanego modułu rozszerzenia, znajdującego się bliżej jednostki centralnej. 77

94 Zasilacze/Karta pamięci SD)/Baterie Moduły rozszerzenia zasilania FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC 5 Moduł zasilacza FX5-PSU-5V używany jest wówczas, gdy wewnętrzne zasilanie modułu procesora FX5U (zasilacz AC) jest niewystarczające. W jednym systemie można zastosować maks. dwa moduły FX5-PSU-5V. Moduł zasilania FX5-CPS-5V jest wymagany wtedy, gdy wydajność wewnętrznego zasilacza FX5U (z zasilaniem DC) lub modułu CPU FX5UC jest niewystarczająca. Jeśli do jednostki centralnej FX5UC ma być podłączony moduł z kablem rozszerzającym, FX5-CPS-5V działa również jako moduł konwersji złącza. W jednym systemie można zastosować maks. dwa moduły FX5-CPS-5V. Dane techniczne FX5-PSU-5V FX5-CPS-5V Zastosowanie Zasilanie do FX5U (zasilacz typu AC) Zasilanie do FX5U i FX5UC (zasilacz typu DC) Znamionowe napięcie zasilania 00 0 V AC (50/60 Hz) V DC Pobór mocy Maks. 0 W Maks. 0 W Napięcie wyjściowe 5 V DC/ V DC 5 V DC/ V DC Maks. prąd wyjściowy 5 V DC, A przy 0 C; 0,8 A przy 55 C, A przy 0 C; 0,8 A przy 55 C V DC 0, A przy 0 C; 0, A przy 55 C 0,65 A przy 0 C; 0, A przy 55 C Liczba możliwych do podłączenia modułów Maks. Maks. Zajęte adresy I/O 0 0 Ciężar kg 0, 0, Wymiary (SxWxG) mm 50x90x8 0,x90x7 Akcesoria Dane do zamówienia Nr kat Karta pamięci SD FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC Wbudowane gniazdo kart pamięci SD może służyć do rejestrowania danych i wygodnej aktualizacji programu. 8GB Dane techniczne SDHC CARD 8GB Pamięć typ SDHC Pojemność pamięci 8 GB Dane do zamówienia Nr kat Baterie rezerwowe FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC þ FX5U þ FX5UC Baterie Bateria podtrzymuje zasilanie wewnętrznej pamięci RAM sterownika PLC MELSEC w przypadku zaniku zasilania. Bateria FXU-BL może być stosowana we wszystkich jednostkach centralnych serii MELSEC FXG/FXGC/FXGE/FXU/FXUC/ FX5U/FX5UC. FXU-BL Dane techniczne FXNC-BL FXU-BL Zastosowanie Moduł FXN-0GM Jednostki centralne FXG/FXGC/FXGE/ FXU/FXUC/FX5U/FX5UC Dane do zamówienia Nr kat

95 Kable Kable þ FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC þ FX5U þ FX5UC Kable połączeniowe dla serii FX Kabel wymienione w poniższych tabelach stosowane są do programowania sterowników PLC serii FX, do aplikacji pozycjonujących, podłączania bloków oraz konwersji interfejsów. F-CAB- Kabel połączeniowy do urządzeń peryferyjnych Dane techniczne F-CAB- FX-CAB0 FX-CAB Zastosowanie PC do FX-AWC-H Typ transmisji szeregowej RSC RS RS Długość m,0,5 0, Dane do zamówienia Nr kat Kabel połączeniowy do programatora Dane techniczne FX-0P-CADP Zastosowanie FX-0P-CAB do FXm PLC Długość m 0, Dane do zamówienia Nr kat FX-0P-CADP Kabel połączeniowy do magistrali rozszerzeń Dane techniczne FX0N-65EC FXN-CNV-BC Kabel szyny systemowej sterownika PLC dla dwustopniowej Zastosowanie konfiguracji z jednostkami rozszerzeń FXmm-mmES Długość m 0,65 Adapter do podłączenia kabla FX0N-65EC do modułów funkcji specjalnych FXU/FXN Akcesoria Dane do zamówienia Nr kat FX5-65EC Przedłużone kable rozszerzające Dane techniczne FX5-0EC FX5-65EC Zastosowanie Podłączenie oddalonego modułu rozszerzającego lub znajdującego się w drugim rzędzie. W zależności od modułu, z którym ma zostać nawiązane połączenie, wymagany jest adapter konwersji FX5-CNV-BC. Długość m 0, 0,65 Dane do zamówienia Nr kat Konwerter interfejsu Dane techniczne FX-USB-AW FX-AWC-H Zastosowanie Konwerter USB do RS Konwerter RS do RSC Wymiary (SxWxG) mm 6xx5 80x60x5 Dane do zamówienia Nr kat Kable do programowania þ FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC FX5U FX5UC Konwerter USB do RS FX-USB-AW jest stosowany realizacji połączenia sterownika PLC z interfejsem szeregowym komputera osobistego. Konwerter jest podzielony na części, dzięki czemu może być stosowany z wszystkimi sterownikami PLC serii FX. Dane techniczne Złącze po stronie komputera PC FX-USB-AW USB Dane do zamówienia Nr kat FX-USB-AW 79

96 Wyświetlacze Moduły wyświetlaczy þ FXS þ FXG FXGC þ FXGE þ FXU þ FXUC FX5U FX5UC Moduły wyświetlaczy FXG-5DM/FXS-5DM FXS-5DM FXG-5DM Moduły wyświetlaczy FXG-5DM oraz FXS-5DM wkładane są bezpośrednio do sterownika i pozwalają na monitorowanie oraz edytowanie danych przechowywanych w sterowniku PLC. Moduł wyświetlacza może być stosowany w bardzo ograniczonej przestrzeni, np. zamiast przełączników cyfrowych i zewnętrznych 7-segmentowych wyświetlaczy. Dane techniczne FXS-5DM FXG-5DM Możliwość zastosowania Jednostki centralne FXS Jednostki centralne FXG/FXGE Wyświetlacz LCD (podświetlany) LCD (podświetlany) Zasilanie 5 V DC ±5 % (z jednostki centralnej) 5 V DC ±5 % (z jednostki centralnej) Pobór prądu ma n/a n/a Wymiary (SxWxG) mm 5x5,x 9xx Dane do zamówienia Nr kat Akcesoria Panel sterujący i panel wyświetlacza FX-0DM-E Panel sterujący i panel wyświetlacza FX-0-DM-E zapewnia interfejs użytkownika działający w oparciu o klawisze oraz umożliwia monitorowanie i edycje danych procesu w sterowniku PLC. Wyświetlacz posiada rzędy po 6 znaków w każdym. Przywoływanie poszczególnych funkcji oraz edycja wartości odbywa się przy użyciu klawiszy panelu. Połączenie ze sterownikiem PLC jest możliwe poprzez kabel FX-0P CAB0. Dane techniczne FX-0DM-E Możliwość zastosowania Jednostki centralne FXU Wyświetlacz LCD (podświetlany) Rozdzielczość x6 znaków (80x6 pikseli) Zasilanie 5 V DC ±5 % (z jednostki centralnej) Pobór prądu ma 0 Ciężar kg 0,0 Wymiary (SxWxG) mm 96x6x Dane do zamówienia Nr kat. 600 Panel sterujący i panel wyświetlacza FXU-7DM i uchwyt FXU-7DM-HLD Moduł wyświetlacza FXU-7DM można wbudować w jednostkę centralną lub zainstalować w obudowie, wykorzystując uchwyt modułu wyświetlacza FXU-7DM-HLD. Panel FXU-7DM z wbudowanym uchwytem montażowym FXU-7DM-HLD Dane techniczne FXU-7DM FXU-7DM-HLD Możliwość zastosowania Jednostki centralne FXU Jednostki centralne FXU Wyświetlacz 6 znaków x wiersze Rozdzielczość Zasilanie 5 V DC (z jednostki centralnej) Pobór prądu ma 0 Kabel rozszerzający W zestawie Ciężar kg 0,0 0,0 Wymiary (SxWxG) mm 8x5x,5 66,x,8x Dane do zamówienia Nr kat Informacje o innych terminalach operatorskich można znaleźć w katalogu technicznym terminali HMI.

97 Zarys systemu ALPHA Seria ALPHA Wbudowany kalendarz/funkcja czasu rzeczywistego umożliwia wykonanie w jednym programie do.00 poleceń Włącz lub Wyłącz. Elastyczny montaż za pomocą zintegrowanego adaptera do szyny DIN albo mocowania na wkręty. Jako wejścia cyfrowe można wykorzystać maks. 5 wejść, w tym do 8 wejśćjako wejścia analogowe (sterowniki zasilane V DC). POWER V DC AL-MR-D Duży wyświetlacz LCD służy do programowania, wprowadzania i edycji tekstu, wartości liczbowych i wykresów słupkowych. Wejścia anlogowe (0 0 V, rozdzielczość 9 bitów) mogą być z łatwością wykorzystane ze względu na wbudowaną funkcję wzmocnienia i przekaźnik Schmitta. DC INPUT (B) 7 ESC OK Można uaktywnić zabezpieczenie hasłem. MITSUBISHI Komunikacja z komputerem i z zewnętrznymi urządzeniami peryferyjnymi obsługiwana jest przez dwa zintegrowane interfejsy szeregowe. Bezpośrednie programowanie za pomocą umieszczonych na przednim panelu 8 klawiszy funkcyjnych, bez stosowania dodatkowych programatorów. Jednostki mogą być rozszerzane o dodatkowe wejścia/wyjścia za pomocą modułów rozszerzeń montowanych bezpośrednio w sterowniku. Program jest zapisany w bezobsługowej pamięci EEPROM o pojemności bajtów. Bateria podtrzymująca nie jest wymagana. 6 Seria Alpha Opis elementów składowych sterownika Zaciski zasilania Otwór montażowy DC INPUT (B) 7 Zaciski wejść cyfrowych/analogowych Adapter do montażu na szynie DIN POWER V DC ESC Złącze do komputera PC, modemu GSM i innych elementów automatyki Gniazdo na kasetę pamięci EEPROM lub złącze kabla do programowania MITSUBISHI 8 klawiszy funkcyjnych Pokrywa AL-MR-D OK Wysuwana pokrywa (zaślepka); miejsce na moduły rozszerzające Wyświetlacz LCD ( linie x znaków) Złącze do podłączenia rozszerzeń Zaciski wyjść cyfrowych 8

98 Jednostki centralne ALPHA Dane techniczne ALPHA Jednostki centralne ALPHA POWER V DC AL-MR-D DC INPUT (A) (B) ESC OK MITSUBISHI np. AL-Mm-m Sterowniki ALPHA oferują proste i niezawodne sterowanie dla całego szeregu aplikacji automatyki, takich, jak oświetlenie, klimatyzacja, systemy bezpieczeństwa oraz regulacja temperatury i zaopatrzenia w wodę. zwersje z wyjściami tranzystorowymi lub przekaźnikowymi zwejścia analogowe/możliwość wyjść analogowych zszybkie liczniki do khz zfunkcje GSM do komunikacji z telefonami komórkowymi. zobsługa 8 różnych języków. zwyświetlanie komunikatów i danych bloków funkcyjnych na wyświetlaczu LCD Jednostki centralne 0 I/O 6 Seria Alpha Dane techniczne AL-0MR-A AL-0MR-D AL-MR-A AL-MR-D AL-MR-A AL-MR-D Elektryczne dane techniczne Maks. liczba wejść/wyjść 0 0 Zasilanie 00 0 V AC V DC 00 0 V AC V DC 00 0 V AC V DC Wejścia cyfrowe Wejścia analogowe Kanały Wbudowane wyjścia Maks. pobór mocy W,9,0 5,5 7,5 7,0 9,0 Typowy pobór mocy wszystkie I/O ON/OFF W,5/,85 0 V AC,0/,55 0 V AC,5/0,75,5/,0 0 V AC,5/,5 0 V AC,0/,0 5,5/,5 0 V AC,5/,0 0 V AC 5,0/,0 Ciężar kg 0, 0, 0, 0, 0,5 0, Wymiary (SxWxG) mm 7,x90x55 7,x90x55,6x90x5,6x90x5,6x90x5,6x90x5 Dane do zamówienia Nr kat Akcesoria Zasilacze z możliwością zamontowania na szynie DIN lub pionowej płycie, do zasilania modułów V DC (odsyłamy w niniejszym katalogu do rozdziału dotyczącego modułów zasilania) 8

99 Ogólne dane techniczne Warunki otoczenia Ogólne dane techniczne Seria ALPHA Temperatura otoczenia Wyświetlacz: C, pozostały sprzęt: C (temperatura przechowywania: C) Stopień ochrony IP0 Odporność na zakłócenia.000 Vpp z generatora szumu; μs przy 0 00 Hz, badanie na symulatorze zakłóceń Maks. napięcie wytrzymywane 750 V AC, > min. zgodnie z normą EN 6070 Dopuszczalna wilgotność względna 5 85 % (bez kondensacji) Odporność na wstrząsy Zgodnie z IEC 68--7: przyspieszenie 7 m/s, ms x kierunki Odporność na drgania montaż bezpośredni Zgodnie z IEC--6: przyspieszenie 9,6 m/s 80 min. w każdym kierunku montaż na szynie DIN Zgodnie z IEC--6: przyspieszenie 9,8 m/s 80 min. w każdym kierunku Rezystancja izolacji 500 V DC, 7 MΩ zgodnie z EN Warunki otoczenia Brak gazów korodujących i pyłu Zatwierdzenia Patrz strony 0 0 w niniejszym katalogu Elektryczne dane techniczne Dane techniczne zasilania Moduły zasilanie napięciem DC (AL-mMR-D) Moduły zasilanie napięciem AC (AL-mMR-A) Zasilanie V DC 00 0 V AC (50/60 Hz) Prąd rozruchowy przy włączaniu A 7,0 (przy V DC) 6,5 (przy 0 V AC) Dozwolony czas chwilowego zaniku zasilania ms 5 0 Wejścia cyfrowe Napięcie wejściowe V DC (+0 %/-5 %) 00 0 V AC (+0 %/-5 %), 50/60 Hz Prąd wejściowy Czas odpowiedzi OFF ON ms 0 0 ON OFF ms 0 0 Prąd wejściowy zależy od tego, czy stosowana jest logika Source czy Sink. Dla Sink: (AL-0//MR-D) = 5,5 ma, V DC Dla Source: (AL-0/MR-D) = 6,0 ma, V DC (AL-MR-D) = 5,5 ma, V DC I0 I08 0, ma/0 V AC* 0,5 ma/0 V AC* I09 I5 0,5 ma/0 V AC* 0,9 ma/0 V AC* 5 85, 0 V AC 5 55, 0 V AC 5 85, 0 V AC 50 0, 0 V AC Wejścia analogowe Zakres wartości wyjścia cyfrowego Rozdzielczość 9 bitów, (0 V/500) Szybkość przetwarzania ms 8 Napięcie 0 0 V DC Impedancja kω ±5 % Dokładność ±5 % (0,5 V DC) * Prądy upływu z czujników podłączonych do wejść dwustanowych mogą mieć wartości wystarczające do włączenia wejścia. Nie należy używać czujników dwuprzewodowych. Dane techniczne wyjść Wszystkie moduły Typ Przekaźnikowe Napięcie przełączające (maks.) V 50 V AC, 0 V DC Prąd znamionowy 0M, M: 8 A/punkt M (00-00): 8 A/punkt M ( ): A/punkt Maks. przełączane obciążenie - obciążenie indukcyjne M, M: 9 VA, 50 V AC/7 VA, 50 V AC M: 9 VA, 5 V AC/9 VA, 50 V AC Minimalne obciążenie 0 ma, 5 V DC Czas odpowiedzi ms 0 6 Seria Alpha 8

100 V- I- L- L- V- V- I- L- L- V- Moduły rozszerzające Cyfrowe moduły rozszerzające RELAY OUTPUT EO EO MITSUBISHI Dostępne są cztery różne moduły rozszerzające dla serii ALPHA, umożliwiające rozszerzenie sterownika przez dodanie wejść lub wyjść. Moduły są umieszczane bezpośrednio w sterowniku ALPHA i dzięki temu nie zajmują dodatkowej przestrzeni. W module AL-EX można zastosować dwa wejścia jako szybkie liczniki o częstotliwości zliczania khz. Wszystkie moduły mają na wszystkich wejściach i wyjściach zastosowaną optoizolację. 6 Seria Alpha EO EO EYR Dane techniczne AL-EX-A AL-EX AL-EYR AL-EYT Wejścia Wbudowane wejścia Napięcie wejściowe 0 0 V AC V DC (+0 %, -5 %) Prąd wejściowy 7,5 ma przy 0 V AC (50 Hz), 9,0 ma przy 0 V AC (60 Hz) 5, ma ± ma przy V DC Wyjścia Wbudowane wyjścia Rodzaj wyjść Przekaźnik Tranzystor Napięcie przełączane (maks.) V 50 V AC, 0 V DC 5 V DC Prąd znamionowy A A na wyjście A na wyjście Elektryczne dane techniczne Zasilanie zakres AC (+0 %, -5 %) 0 0 V AC V DC 00 0 V AC V DC Mechaniczne dane techniczne Ciężar kg 0,05 0,05 0,05 0,05 Wymiary (SxWxG) mm 5,x90x,5 5,x90x,5 5,x90x,5 5,x90x,5 Dane do zamówienia Nr kat Uwaga: EI i EI w module AL-EX mogą być używane jako wejścia szybkich liczników. W każdym przypadku czas reakcji dla wejść szybkich liczników wynosi 0,5 ms lub jest krótszy. Moduły AL-EX-A, AL-EX, AL-EYR oraz AL-EYT nie mogą być używane z serią AL-0MR. Analogowe moduły rozszerzające + - V+ POWER V DC OUTPUT 0~0V MITSUBISHI POWER AL-TC-ADP K-type Thermocouple -50~50 C L+ SLD L+ V+ CH CH CH CH 50 C -50 C Line 50 C -50 C Line CH CH SLD + - V+ POWER V DC OUTPUT 0~0V MITSUBISHI POWER AL-PT-ADP PT00-50~00 C L+ L+ V+ CH CH CH CH 00 C -50 C Line 00 C -50 C Line CH CH POWER V DC ANALOG OUTPUT + - V+ I+ VI- V+ I+ VI- ANALOG OUTPUT MITSUBISHI DA Analogowe moduły rozszerzające znacznie zwiększają zakres zastosowań serii ALPHA. Moduły te wytwarzają napięciowe lub prądowe sygnały wyjściowe oraz pozwalają na pomiar temperatury. Dostępne są trzy różne analogowe moduły rozszerzające: zmoduł AL-DA jest wyposażony w dwa dodatkowe wyjścia analogowe dla ALPHA i przetwarza cyfrowe wartości wejściowe na napięcie lub prąd. Moduł ten jest umieszczany bezpośrednio w sterowniku ALPHA. zal-pt-adp obsługuje dwa zewnętrzne czujniki Pt00 i przetwarza odczyt temperatury na sygnały analogowe (0 0 V). zal-tc-adp obsługuje dwie zewnętrzne termopary (typ K) i przetwarza odczyt temperatury na sygnały analogowe (0 0 V). 8 Dane techniczne AL-DA AL-PT-ADP AL-TC-ADP Wejścia analogowe Wbudowane wejścia Podłączalne czujniki temperatury Czujnik Pt00 Współczynnik temperaturowy,850 ppm/ C (IEC 75) Termopara (typ K), typ izolowany (IEC , IEC 58-98) Zakres kompensacji C C Wyjścia analogowe Wbudowane wyjścia Zakres wyjść analogowych napięcie 0 0 V DC (5 kω MΩ) prąd 0 ma (maks. 500 Ω) Elektryczne dane techniczne Liczba kanałów Zasilanie V DC (-5 +0 %), 70 ma V DC (-5 +0 %), W V DC (-5 +0 %), W Mechaniczne dane techniczne Ciężar kg 0,05 0,07 0,07 Wymiary (SxWxG) mm 5,x90x,5 5,5x90x,5 5,5x90x,5 Dane do zamówienia Nr kat Uwaga: Moduły AL-DA nie mogą być użyte w jednostkach centralnych serii AL-0MR.

101 MITSUBISHI ELECTRIC Akcesoria Karta pamięci AL-EEPROM- AL-EEPROM MADE IN JAPAN Z karty pamięci AL-EEPROM- można przenieść nowy program do wewnętrznej pamięci systemowej sterownika ALPHA, lub program z pamięci wewnętrznej może być zapisany na karcie pamięci. Przy użyciu karty pamięci można tymczasowo wykonywać określony program; w tym celu wystarczy do sterownika ALPHA podłączyć moduł pamięci zewnętrznej. Dane techniczne AL-EEPROM- Rodzaj pamięci EEPROM Zastosowanie ALPHA Pojemność pamięci bajty Bloków funkcyjnych Maks. 00 Wymiary (SxWxG) mm 0x5x5 Po usunięciu karty pamięci, zapisany w pamięci wewnętrznej poprzedni program zostaje ponownie uaktywniony. Karta pamięci AL-EEPROM- nie stanowi urządzenia rozszerzającego pamięć sterownika, lecz jest medium służącym do wymiany danych. Dane do zamówienia Nr kat. 56 Kabel interfejsu AL-CAB Kabel GSM AL-GSM-CAB AL-CAB Kabel AL-CAB jest kablem interfejsu RSC. Służy do połączenia sterownika ALPHA z komputerem osobistym, na którym działa oprogramowanie narzędziowe do sterownika ALPHA. Kabel zapewnia izolację galwaniczną pomiędzy sterownikiem ALPHA a komputerem osobistym. Kabel AL-CAB nie może być stosowany do żadnych innych połączeń. Kabel GSM AL-GSM-CAB jest kablem interfejsu RSC i stosowany jest do połączenia sterownika ALPHA ze standardowym modemem, modemem GSM, komputerem osobistym lub innym urządzeniem posiadającym weście szeregowe. Może on przesyłać dane do modemu GSM w postaci wiadomości SMS i dalej do telefonów komórkowych lub adresów poczty elektronicznej. Umożliwia także zdalny monitoring i obsługę serwisową. 6 Seria Alpha Dane techniczne AL-CAB AL-GSM-CAB Złącze 9-stykowe gniazdo D-SUB 9-stykowa wtyczka D-SUB Zastosowanie ALPHA <-> PC ALPHA <-> PC, modem Długość m,5,5 AL-GSM-CAB LOT. AL-GSM-CAB Dane do zamówienia Nr kat Uwaga: Omawiane wyżej kable nie mogą być stosowane z jednostkami centralnymi serii AL-0MR. 85

102 Jednostki centralne Jednostki centralne FX5U Seria MELSEC-F þ Seria MELSEC iq-f Jednostki centralne W W FX5U-Mm 50 FX5U-6Mm 0 9 FX5U-80Mm (.5") 90 (.55") (0.87") W 8 (0.") W 8 (.7") Wszystkie wymiary w mm 7 Rozmiary Jednostki centralne FX5UC 90 (.55") Seria MELSEC-F þ Seria MELSEC iq-f Jednostki centralne W FX5UC-Mm, FX5UC-6Mm 6, FX5UC-96Mm 8, 7 (.9"). (6.6") W 89. (.5") Wszystkie wymiary w mm 86

103 Jednostki centralne Jednostki centralne FXS þ Seria MELSEC-F Seria MELSEC iq-f 90 8 X X 8 75 Jednostki centralne X FXS-0MR-ES 60 FXS-0MT-ESS 60 FXS-MR-ES 60 FXS-MT-ESS 60 FXS-0MR-ES 75 FXS-0MT-ESS 75 FXS-0MR-ES 00 FXS-0MT-ESS 00 x ø,5 Wszystkie wymiary w mm Jednostki centralne FXG þ Seria MELSEC-F Seria MELSEC iq-f 90 X X Jednostki centralne X FXG- 90 FXG- 90 FXG-0 0 FXG Rozmiary ø,5 Wszystkie wymiary w mm Jednostki centralne FXGE þ Seria MELSEC-F Seria MELSEC iq-f X X Jednostki centralne X FXGE- 0 FXGE ø,5 Wszystkie wymiary w mm 87

104 Jednostki centralne Jednostki centralne FXGC þ Seria MELSEC-F Seria MELSEC iq-f X Jednostki centralne X FXGC-MT/DSS 5 Wszystkie wymiary w mm Jednostki centralne FXU þ Seria MELSEC-F Seria MELSEC iq-f 7 Rozmiary 90 L N S/S X X 0V X0 X X X6 V X X X5 X7 0 IN 7 56 POWER RUN BATT Jednostki centralne X X FXU-6Mmmm 0 0 FXU-Mmmm 50 FXU-8Mmmm 8 55 FXU-6Mmmm 0 9 FXU-80Mmmm FXU-8Mmmm 50 FXU-6M ERROR 0 OUT 7 56 Y0 Y Y Y Y Y5 Y6 Y7 Y0 Y Y Y Y Y5 Y6 Y7 R Ø.5 Wszystkie wymiary w mm Jednostki centralne FXUC þ Seria MELSEC-F Seria MELSEC iq-f X Jednostki centralne X FXUC-6MT/DSS FXUC-MT/DSS FXUC-6MT/DSS 59,7 FXUC-96MT/DSS 85, Wszystkie wymiary w mm 88

105 Jednostki rozszerzeń Moduły wejścia/wyjścia FX5 (typ z blokiem zacisków) Seria MELSEC-F þ Seria MELSEC iq-f 80 (.5") 90 (.55") 0 (.58") 8 (.7") 8 (0.") Wszystkie wymiary w mm Moduły wejść/wyjść FX5 ze zintegrowanym zasilaczem Seria MELSEC-F þ Seria MELSEC iq-f 7 80 (.5") 90 (.55") Rozmiary 0 (5.5") 50 (5.9") 8 (.7") 8 (0.") Wszystkie wymiary w mm Moduły wejść/wyjść FX5 (typ ze złączem) Seria MELSEC-F þ Seria MELSEC iq-f FX5-C6EX/D, FX5-C6EX/DS, FX5-C6EYT/D, FX5-C6EYT/DSS FX5-CEX/D, FX5-CEX/DS, FX5-CEYT/D, FX5-CEYT/DSS FX5-C6EX/D, FX5-C6EX/DS, FX5-C6EYT/D, FX5-C6EYT/DSS 90 (.55") 90 (.55") Typ FX5-C6EX/D, FX5-C6EX/DS, FX5-C6EYT/D, FX5-C6EYT/DSS FX5-CEX/D, FX5-CEX/DS, FX5-CEYT/D, FX5-CEYT/DSS FX5-C6EX/D, FX5-C6EX/DS, FX5-C6EYT/D, FX5-C6EYT/DSS W (0.8 ) 7 (.9") 87 (.") 0. (0.8 ) 7 (.9") 87 (.") Wszystkie wymiary w mm 89

106 Jednostki rozszerzeń Moduły adapterów i adaptery rozszerzeń FXU þ Seria MELSEC-F Seria MELSEC iq-f Typ X FXU-AD-ADP POWER + FXU-CNV FXU-USB FXU-85 5,5 FXU- FXU- 9, Ø. 6. V+ COM I+ V+ COM I+ V COM I+ V+ COM I+ Ø X 9.6 Wszystkie wymiary w mm Kompaktowe moduły rozszerzeń i modułowe bloki rozszerzeń FXN þ Seria MELSEC-F Seria MELSEC iq-f 7 X 87 Kompaktowe jednostki rozszerzeń Rozmiary ø,5 IN POWER Typ X FXN-Emmm 50 FXN-8Emmm 8 FXN-8ER-UA/UL Modułowe bloki rozszerzeń FX N-6EX IN 0 Typ X FXN-8Emmm FXN-6Emmm Wszystkie wymiary w mm Moduły wejść/wyjść FX5 (typ ze złączem) þ Seria MELSEC-F Seria MELSEC iq-f Power X0 X0 X X X0 X0 X X X 7 Y FXNC-EX -DS Bloki rozszerzeń Typ X Y FXNC-6EX-DS,6 FXNC-6EYT-DSS,6 FXNC-6EX-T-DS 0, 5 FXNC-6EYR-T-DSS, 5 FXNC-EX-DS 6, FXNC-EYT-DSS 6, Wszystkie wymiary w mm

107 Moduły funkcji specjalnych Adaptery rozszerzeń FX5 Seria MELSEC-F þ Seria MELSEC iq-f FX5-AD-ADP/FX5-DA-ADP FX5-ADP/FX5-85ADP (Mounting hole pitch) FX5-ADP 8.8 FX5-85ADP 5. Wszystkie wymiary w mm Karty rozszerzeń FX5 Seria MELSEC-F þ Seria MELSEC iq-f FX5--BD FX5-85-BD FX5--BD-GOT Rozmiary Wszystkie wymiary w mm Moduły funkcji specjalnych FXU/FXUC þ Seria MELSEC-F Seria MELSEC iq-f ø,5 FX U-AD X POWER V A / D 5 87 Typ X FXU-HC 55 FXU-A-ADP 7,6 FXU-DA 55 FXU-AD 55 FXU-LC 90 FXU-CF-ADP 5 FXU-ENET 55 FXU-CAN FXU-0SSC-H 55 FXU-6CCL-M 55 FXU-6DP-M FXU-PSU-5V 55 FXUC-AD 0, FXUC-PS-5V, FXU-PG FXU-J99 9 Wszystkie wymiary w mm

108 Moduły funkcji specjalnych 7 Rozmiary Moduły funkcji specjalnych FX0N/FXN X 87 ø,5 POWER þ Seria MELSEC-F Seria MELSEC iq-f Adaptery FXG þ Seria MELSEC-F Seria MELSEC iq-f FXG-85-BD Adaptery rozszerzeń FXG Typ X X FXG-DA-BD, 5, FXG--BD 5, FXG-AD-BD, 5, FXG--BD,9 FXG-85-BD, 5, FXG-8AV-BD Wszystkie wymiary w mm Typ X FXN-DA FXN-AD FXN-HC 55 FXN-0PG FXN-5A 55 FXN--IF 55 FXN-6DNET FX N-AD V A / D FXN-8AD FXN-DP-IF-D RUN STOP V+ I+ COM V+ I+ COM + - V+ I+ COM V+ I+ COM MITSUBISHI FXN-8AD L COM + N MITSUBISHI POWER POWER RUN V6+ I6+ COM6 V8+ I8+ COM8 V5+ I5+ COM5 V7+ I7+ COM RUN BF DIA FXN-DP-IF-D ON OFF Wszystkie wymiary w mm 9

109 Akcesoria Moduły konwersji magistrali FX5 Seria MELSEC-F þ Seria MELSEC iq-f FX5-CNV-BUS FX5-CNV-BUSC Wszystkie wymiary w mm Moduły konwersji złącza FX5 Seria MELSEC-F þ Seria MELSEC iq-f FX5-CNV-IF FX5-CNV-IFC 7 Rozmiary Wszystkie wymiary w mm Moduły rozszerzenia zasilania FX5 Seria MELSEC-F þ Seria MELSEC iq-f FX5-PSU-5V FX5-CPS-5V Wszystkie wymiary w mm

110 Akcesoria Bloki zacisków þ Seria MELSEC-F Seria MELSEC iq-f TB-0-S TB-0-C Wszystkie wymiary w mm Kasety pamięci þ Seria MELSEC-F Seria MELSEC iq-f 7 FXG-EEPROM-L FXU-FLROM-6/6/6L Rozmiary Wszystkie wymiary w mm Moduły wyświetlaczy þ Seria MELSEC-F Seria MELSEC iq-f FXS-5DM FXU-7DM FXG-5DM.5. (.6") 5. (.0") (.8") 9.6 (0.8") (0.8") Wszystkie wymiary w mm 9

111 ĐĐĐ Serii ALPHA Serii ALPHA AL-Ml-l, AL-Ml-l 6,0 6,0,0,0 ĐĐ Đ ĐĐĐĐ ĐĐ Đ Đ Đ Đ (A) Đ Đ (B) DC INPUT + - DC INPUT (A) (B) ĐĐ MITSUBISHI ESC POWER V DC ESC MITSUBISHI 90, ,0 + - AL-0MR-D OK AL-MR-D OK 5,0 7, 6,0,0 RELAY OUTPUT OUT OUT OUT OUT OUT, ,0,0 AL-EYl, AL-DA AL-PT-ADP, AL-TC-ADP 7 5,,5 EI EI POWER V DC 5,5 + - V+ V+ V- V- CH CH OUTPUT MITSUBISHI 0~0V,5 Rozmiary MITSUBISHI POWER CH CH 00 C -50 C Line 00 C -50 C Line + EI - + EI - EX AL-PT-ADP PT00-50~00 C CH CH L+ L- I- L+ L- I- Wszystkie wymiary w mm 95

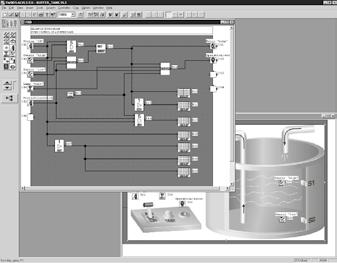

112 Programowanie MELSOFT Oprogramowanie dla komputerów osobistych do wspomagania programowania i dokumentacji W ramach rodziny oprogramowania MELSOFT Mitsubishi Electric oferuje wydajne pakiety oprogramowania pozwalające znacznie skrócić czasy programowania i rozruchu systemu. Rodzina oprogramowania MELSOFT zapewnia natychmiastowy do stęp, bezpośrednią komunikację, kompatybilność i otwarty system wymiany wartości zmiennych. Rodzina oprogramowania MELSOFT obejmuje: zzintegrowane środowisko inżynierskie iq Works zpakiety do wspomagania programowania AL-PCS/WIN i GX Works/GX Works zróżne programy narzędziowe do terminali operatorskich (prosimy zapoznać się z katalogiem technicznym HMI) zoprogramowanie do wizualizacji, jak np. MAPS zoprogramowanie do konfiguracji sieci, jak np. Configurator DP Oprogramowanie do sterowników ALPHA 8 Oprogramowanie i programowanie sterowników Oprogramowanie AL-PCS/WIN Wszystkie sterowniki serii ALPHA mogą być programowane za pomocą oprogramowania AL-PCS/WIN dla MS Windows. Programowanie sterowników ALPHA za pomocą tego pakietu jest bardzo proste, przeprowadza się je przez umieszczanie różnych elementów programu w graficznym środowisku programistycznym. Połączenia (okablowanie) pomiędzy wejściami, Oprogramowanie Seria Język Pracuje pod systemami Dane do zamówienia Uwaga: Oprogramowanie AL-PCS/WIN można pobrać bezpłatnie blokami funkcyjnymi i wyjściami są rysowane graficznie za pomocą liknięć myszką, w ten sposób tworzy się strukturę graficzną. W ten sposób można tworzyć programy zawierające do 00 bloków funkcyjnych, przy czym każda z funkcji może być stosowana wielokrotnie. Kompletna dokumentacja programu może byc utworzona bezpośrednio w pakiecie AL-PCS/WIN. AL-PCS/WIN Seria ALPHA 7 języków (Angielski/Niemiecki/Francuski/Włoski/Hiszpański/Szwedzki/Rosyjski) Windows 95/98/ME/NT/000/XP/Vista/7 Bezpłatne pobieranie ze strony internetowej 96

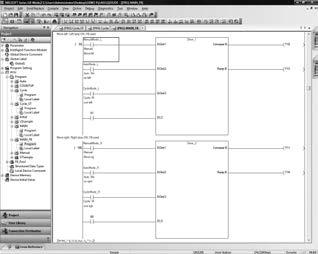

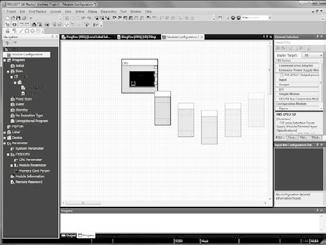

113 Programowanie Oprogramowanie do sterowników PLC GX Works/GX Works FX þ FXS þ FXG þ FXGC þ FXGE þ FXU þ FXUC FX5U FX5UC GX Works obsługuje wszystkie sterowniki PLC serii MELSEC System Q, L i FX i oferuje liczne funkcje, które ułatwiają prace programowe i zapewniają użytkownikowi wsparcie. GX Works FX posiada taką samą funkcjonalność jak GX Works, ale tylko dla sterowników PLC serii FX. Dostępne są następujące języki programowania: zst (Tekst strukturalny) zld (Schemat drabinkowy) zfbd (Schemat bloków funkcyjnych) zil (Lista instrukcji) - planowane możliwości Główne cechy zzintegrowana parametryzacja modułów funkcji specjalnych (analogowych, do pomiaru temperatury, pozycjonujących, licznikowych, sieciowych) zkorzystanie z bibliotek bloków programowych i funkcji oszczędza czas programowania i minimalizuje błędy. zzintegrowana symulacja pozwala na testowanie online oprogramowania i konfiguracji. zkompleksowa diagnostyka i funkcje debugowania pomagają użytkownikowi w rozwiązywaniu problemów i usuwaniu usterek. zweryfikacja wersji i przywracanie umożliwiają przywrócenie starej wersji programu lub porównanie z programami ze sterownika PLC. zoprogramowanie GX Works jest kompatybilne z GX Developer oraz GX IEC Developer (o ile edytory są obsługiwane) Oprogramowanie Seria Język Rodzaj nośnika Nr kat. GX Works FX V0-L0C-E 5580 MELSEC FXS, FXG, FXGC, FXGE, FXU, FXUC Angielski DVD GX Works FX V0-L0C-E-INTRODUCTION 5675 GX Works V0-L0C-E 60 GX Works V0-5L0C-E 6 Wszystkie sterowniki PLC MELSEC GX Works V0-L0C-E-UPGRADE (z wyjątkiem MELSEC iq-r/iq-f) Angielski DVD 6 GX Works V0-5L0C-E-UPGRADE 6 GX Works V0-L0C-E-INTRODUCTION 789 GX Works V0-L0C-G 876 GX Works V0-5L0C-G Wszystkie sterowniki PLC MELSEC (z wyjątkiem MELSEC iq-r/iq-f) Niemiecki DVD 877 GX Works V0-L0C-G-INTRODUCTION 878 Akcesoria Kabel do programowania FX-USB-AW 6588 GX Works Drag & Drop Moduł jest dodawany przez zwykłe drag & drop. FXS FXG FXGC FXGE FXU FXUC þ FX5U þ FX5UC GX Works obsługuje serię MELSEC iq-f (oraz iq-r) i oferuje liczne funkcje, które ułatwiają prace programowe i zapewniają użytkownikowi wsparcie. GX Works obsługuje główne języki IEC: zst (Tekst strukturalny) zfbd (Schemat bloków funkcyjnych) zld (Schemat drabinkowy) Główne cechy złatwe i intuicyjne programowanie poprzez dokonywanie "wyboru" w środowisku graficznym za pomocą schematu konfiguracji modułu i etykiety modułu lub bloku funkcyjnego modułu. zobsługa różnych aplikacji (ustawienia parametrów prostego modułu ruchu, tworzenie danych pozycjonowania, ustawianie parametrów i korekta serwomechanizmu dla wzmacniaczy serwo). zumożliwia wymianę danych pomiędzy urządzeniem zewnętrznym a modułem CPU poprzez dostosowanie do protokołu urządzenia zewnętrznego (funkcja obsługi protokołu komunikacyjnego). 8 Oprogramowanie i programowanie sterowników Oprogramowanie Język Rodzaj nośnika Nr kat. GX Works V0-L0C-E Angielski DVD 878 GX Works V0-5L0C-E Angielski DVD 879 GX Works V0-L0C-E-UPGRADE Angielski DVD 869 GX Works V0-5L0C-E-UPGRADE Angielski DVD 860 GX Works V0-L0C-G Niemiecki DVD 06 GX Works V0-5L0C-G Niemiecki DVD

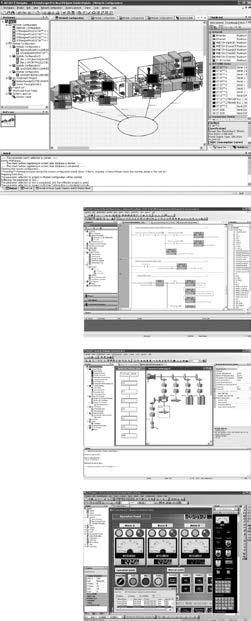

114 Programowanie Jednolite środowisko inżynierskie: iq Works Oprogramowanie iq Works łączy w sobie funkcje niezbędne do zarządzania wszystkimi etapami cyklu użytkowania systemu. Projektowanie systemu Intuicyjny schemat konfiguracji systemu umożliwia graficzne zestawianie systemów, scentralizowane zarządzanie niejednorodnymi projektami oraz grupową konfigurację całego systemu sterowania. Programowanie Do jednolitego rozdzielenia danych pomiędzy terminale operatorskie GOT, sterowniki PLC i sterowniki ruchu można wykorzystać etykiety systemowe. Używając funkcji uaktualniania etykiet systemowych można oszczędzić czas i uniknąć kłopotów związanych ze zmianą wartości danych w każdym programie. Testowanie i rozruch Funkcje symulacji pozwalają na łatwe usuwanie błędów i optymalizację programów. Wchodzące w skład oprogramowania funkcje diagnostyki i monitoringu umożliwiają szybkie wykrycie źródeł błędów. Eksploatacja i obsługa Wykorzystanie funkcji odczytu grupowego pozwala na przyspieszenie procesu rozruchu, konfiguracji i uaktualniania systemu. Wirtualnie eliminuje pomyłki związane z zarządzaniem systemem. MELSOFT Navigator stanowi serce pakietu iq Works. Umożliwia łatwe projektowanie całych systemów wyższego poziomu i prostą integrację z innymi programami MELSOFT, zawartymi w pakiecie iq Works. Takie funkcje, jak projektowanie konfiguracji systemu, grupowe wprowadzanie nastaw parametrów, etykiety systemowe i odczyt grupowy, umożliwiają obniżenie całkowitego kosztu posiadania (TCO). 8 Oprogramowanie i programowanie sterowników MELSOFT GX Works w pakiecie MELSOFT reprezentuje nową generację programów do konserwacji i programowania sterowników PLC, z wieloma usprawnieniami, pozwalającymi osiągnąć wzrost wydajności produkcji oraz obniżenie kosztów inżynieryjnych. MELSOFT MT Works stanowi wszechstronne narzędzie programistyczne do obsługi i projektowania oprogramowania procesorów ruchu. Wiele użytecznych funkcji, takich, jak intuicyjne wprowadzanie nastaw, programowanie graficzne i oscyloskop cyfrowy, symulator, różne funkcje wspierające system operacyjny Motion i funkcje pomocy, pomagają zredukować całkowity koszt posiadania (MT Works) związany z systemami sterowania ruchem. MELSOFT GT Works stanowi system programowania, tworzenia ekranów i obsługi interfejsów HMI. W celu zmniejszenia nakładu pracy niezbędnego do stworzenia szczegółowo opracowanych, imponujących aplikacji, funkcjonalność tego programowania zbudowano wokół koncepcji prostoty użytkowania, uproszczeń (bez poświęcania funkcjonalności) oraz elegancji (w zakresie projektowania i grafiki ekranowej). Oprogramowanie Język Rodzaj nośnika Nr kat. iq Works V0-L0C-E Angielski DVD 867 iq Works V0-5L0C-E Angielski DVD 868 iq Works V0-L0C-E-UPGRADE Angielski DVD 869 iq Works V0-5L0C-E-UPGRADE Angielski DVD 860 iq Works V0-L0C-G Niemiecki DVD 8 iq Works V0-5L0C-G Niemiecki DVD 8 98

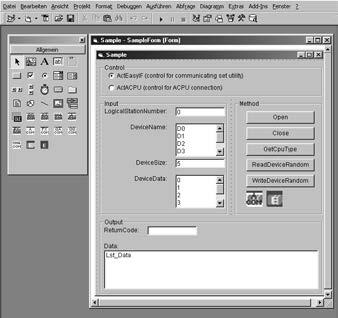

115 Programowanie Oprogramowanie do wizualizacji procesu i dynamicznej wymiany danych MX OPC Server Standard OPC został opracowany do celów niezależnej od producenta komunikacji pomiędzy procesami a aplikacjami Microsoft Windows w architekturze klient serwer. OPC oznacza OLE for Process Control i stanowi aplikację technologii DCOM (Distributed Component Object Model Model rozproszonych komponentów obiektowych) firmy Microsoft. Software Seria Język Rodzaj nośnika Dane do zamówienia Nr kat. 608 MX OPC Server V0600-L0C-E Wszystkie sterowniki PLC MELSEC Angielski CD ROM W porównaniu z technologią Active-X wymiana danych w oparciu o standard OPC charakteryzuje się wyższą wydajnością. Serwer MX OPC stanowi standardowy interfejs umożliwiający aplikacjom systemu Microsoft Windows szybki i prosty dostęp do sterowników PLC Mitsubishi Electric. MX OPC Server może współpracować z systemami operacyjnymi MS Windows XP i Vista. MX Components To oprogramowanie dostarcza elementów technologii Active-X. Wewnętrzny sterownik zarządza całą komunikacją pomiędzy aplikacjami Microsoft Windows i procesem. Za pomocą komponentów MX i języka programowania wysokiego poziomu (np. Visual Basic, Visual C++) z łatwością można tworzyć własne aplikacje dla komputera PC lub integrować z systemem istniejące aplikacje. Software MX Components V000-LOC-E Seria Wszystkie sterowniki PLC MELSEC Język Angielski Rodzaj nośnika CD ROM Dane do zamówienia Nr kat. 509 Ponadto, za pośrednictwem pakietu MX Components i języka VBA mają Państwo do dyspozycji pełne możliwości pakietu MS Office. Bez wysiłku można integrować online dane procesowe ze sterowników PLC Mitsubishi Electric z istniejącym oprogramowaniem biurowym (np. MS Access lub MS Excel itp.). Pakiet MX Components może współpracować z systemami operacyjnymi MS Windows XP i Vista. 8 Oprogramowanie i programowanie sterowników 99

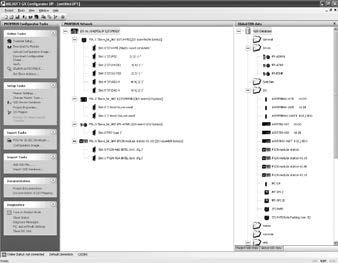

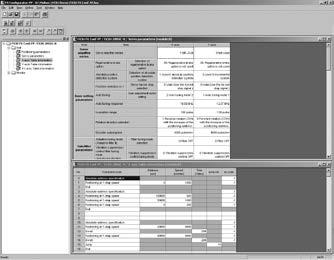

116 Programowanie Oprogramowanie sieci Profibus GX Configurator DP GX Configurator DP jest łatwym w użyciu oprogramowaniem do konfiguracji przeznaczonym dla otwartej sieci Profibus DP. Pakiet oprogramowania stanowi aplikację -bitową i współpracuje ze wszystkimi wersjami systemów operacyjnych Windows. Umożliwia konfigurację wszystkich modułów Profibus DP serii MELSEC Ans/QnAS i A/Q oraz rodziny FX. Oprogramowanie Obsługiwane moduły master Profibus DP serii Mitsubishi Electric MELSEC Język Rodzaj dysku GX Configurator DP V07-L0C-M Z względu na obsługę rozszerzonego zakresu parametrów użytkownika w pliku GSD, można z łatwością wprowadzać nastawy dla urządzeń slave Profibus DP nawet w przypadku urządzeń innych producentów. Nowa wersja programu GX Configurator DP umożliwia pobieranie wszystkich danych konfiguracyjnych za pośrednictwem sieci nadrzędnej. Wszystkie moduły Profibus konfigurowane są poprzez magistralę. ASJ7PB9D, AJ7PB9D, QJ7PB9D, FXU-6DP Angielski/niemiecki CD ROM Dane do zamówienia Nr kat. 7 Akcesoria Kabel do programowania FX-USB-AW, nr kat.: Oprogramowanie i programowanie sterowników Oprogramowanie sieci FXU-0SSC-H FX Configurator FP Oprogramowanie FX Configurator-FP jest przydatne do wprowadzania nastaw parametrów serwowzmacniaczy i parametrów pozycjonowania dla modułu pozycjonującego FXU-SSC-H. Wszystkie operacje pozycjonowania oraz związane z nimi parametry (prędkości, adresy, ograniczenia momentu obrotowego itd.) mogą być monitorowane i testowane za pomocą wbudowanych funkcji. Oprogramowanie Obsługiwane moduły serii Mitsubishi Electric MELSEC Język Rodzaj nośnika FX Configurator FP V000-LOC-E FXU-0SSC-H Angielski CD ROM Dane do zamówienia Nr kat. 898 Akcesoria Kabel do programowania FX-USB-AW, nr kat.: 6588 Wzorce sterowania, poczynając od prostych, aż do najbardziej złożonych kombinacji poleceń pozycjonowania, mogą być łatwo konfigurowane za pomocą nowych metod. Oprogramowanie działa pod wszystkimi wersjami systemu Windows. 00

117 Zatwierdzenia Seria MELSEC iq-f Typ modułu CE ul Aprobaty morskie cul KC EMC LVD* ABS DNV LR GL BV RINA NK KR Jednostki centralne FX5U FX5U-MR/DS P P P P FX5U-MR/ES P P P P P P P P P P P P FX5U-MT/DS P p P P FX5U-MT/DSS P p P P FX5U-MT/ES P P P P P P P P P P P P FX5U-MT/ESS P P P P P P P P P P P P FX5U-6MR/DS P P P P FX5U-6MR/ES P P P P P P P P P P P P FX5U-6MT/DS P p P P FX5U-6MT/DSS P p P P FX5U-6MT/ES P P P P P P P P P P P P FX5U-6MT/ESS P P P P P P P P P P P P FX5U-80MR/DS P P P P FX5U-80MR/ES P P P P P P P P P P P P FX5U-80MT/DS P p P P FX5U-80MT/DSS P p P P FX5U-80MT/ES P P P P P P P P P P P P FX5U-80MT/ESS P P P P P P P P P P P P Jednostki centralne FX5UC FX5UC-MT/D P p P P P P P P P P P P FX5UC-MT/DSS P p P P P P P P P P P P FX5UC-6MT/D P p P P P P P P P P P P FX5UC-6MT/DSS P p P P P P P P P P P P FX5UC-96MT/D P p P P P P P P P P P P FX5UC-96MT/DSS P p P P P P P P P P P P Moduły we/wy FX5 (typ z kablem rozszerzenia) FX5-8EX/ES P p P P P P P P P P P P FX5-6ER/ES P P P P FX5-6ET/ES P p P P FX5-6ET/ESS P p P P FX5-6EX/ES P p P P P P P P P P P P FX5-8EYR/ES P P P P P P P P P P P P FX5-8EYT/ES P p P P P P P P P P P P FX5-8EYT/ESS P p P P P P P P P P P P FX5-6EYR/ES P P P P P P P P P P P P FX5-6EYT/ES P p P P P P P P P P P P FX5-6EYT/ESS P p P P P P P P P P P P FX5-6ET/ES-H P p P P P P P P P P P P FX5-6ET/ESS-H P p P P P P P P P P P P FX5-ER/ES P P P P P P P P P P P P FX5-ET/ES P P P P P P P P P P P P FX5-ET/ESS P P P P P P P P P P P P FX5-ER/DS P P P P FX5-ET/DS P p P P FX5-ET/DSS P p P P Moduł we/wy FX5 (typ ze złączem rozszerzenia) FX5-C6EX/D P p P P P P P P P P P P FX5-C6EX/DS P p P P P P P P P P P P FX5-CEX/D P p P P P P P P P P P P FX5-CEX/DS P p P P P P P P P P P P FX5-C6EYT/D P p P P P P P P P P P P FX5-C6EYT/DSS P p P P P P P P P P P P FX5-CEYT/D P p P P P P P P P P P P FX5-CEYT/DSS P p P P P P P P P P P P FX5-CET/D P p P P P P P P P P P P FX5-CET/DSS P p P P P P P P P P P P Moduł funkcji inteligentnych FX5 FX5-0SSC-S P P P FX5-80SSC-S P P P FX5-CCLIEF P p P P FX5-0PG-P P P P FX5-CCL-MS P P P FX5-ASL-M P P P Typ modułu CE ul Aprobaty morskie cul KC EMC LVD* ABS DNV LR GL BV RINA NK KR Moduł rozszerzenia zasilania FX5 FX5-PSU-5V P P P P P P P P P P P P FX5-CPS-5V P p P P P P P P P P P P Moduł konwersji magistrali FX5 FX5-CNV-BUS P p P P P P P P P P P P FX5-CNV-BUSC P p P P P P P P P P P P Moduł konwersji złącza FX5 FX5-CNV-IF P p P P P P P P P P P P FX5-CNV-IFC P p P P P P P P P P P P Adapter rozszerzeń FX5 FX5-AD-ADP P p P P P P P P P P P P FX5-DA-ADP P p P a P P P P P P P P P FX5-ADP P p P P P P P P P P P P FX5-85ADP P p P P P P P P P P P P Karta rozszerzeń FX5U FX5--BD P p P P P P P P P P P FX5-85-BD P p P P P P P P P P P FX5--BD-GOT P p P P P P P P P P P Moduły funkcji specjalnych FX5 FX5-AD-PT-ADP P p P P FX5-AD-TC-ADP P p P P FX5-8AD P P P FX5-LC P P P Moduł z zaciskami FX-6E-TB P p FX-E-TB P p FX-6EYR-TB P p FX-6EYS-TB FX-6EYT-TB P p FX-6E-TB/UL P p FX-E-TB/UL P p FX-6EYR-ES-TB/UL P p FX-6EYS-ES-TB/UL P p FX-6EYT-ES-TB/UL P p FX-6EYT-ESS-TB/UL P p Przedłużony kabel rozszerzający FX5-0EC P p P P FX5-65EC P p P P Adapter konwersji złącza FX5-CNV-BC P p P P P P P P P P P P Moduł funkcji inteligentnych FX FXU-AD P p P P FXU-DA P p P P FXU-LC P p P P FXU-PG P p P P FXU-HC P p P P FXU-6CCL-M P p P P FXU-6CCL P p P P FXU-8ASL-M P p P P Moduł rozszerzenia zasilania FX FXU-PSU-5V P P P P Obsługiwane przez numer serii produkcyjnej i nowszy P = zgodność, p = zgodność nie jest wymagana *LVD = Low Voltage Directive 0

118 Zatwierdzenia Seria ALPHA i MELSEC-FX Typ modułu CE ul Aprobaty morskie cul KC EMC LVD* ABS DNV LR GL BV RINA NK KR Jednostki centralne ALPHA AL-0MR-A P P P AL-0MR-D P P P AL-MR-A P P P P AL-MR-D P P P P AL-MR-A P P P P AL-MR-D P P P P Moduły rozszerzeń ALPHA AL-DA P P P AL-PT-ADP P P AL-TC-ADP P P AL-EX-A P P P P AL-EX P P P P AL-EYR P P P P AL-EYT P P P P Jednostki centralne FXS FXS-0MR/DS P p P P P P P P P P FXS-0MR/ES P P P P P P P P P P FXS-0MT/DS P p P P P P P P P P FXS-0MT/DSS P p P P P P P P P P FXS-0MT/ES P P P P P P P P P P FXS-0MT/ESS P P P P P P P P P P FXS-MR/DS P p P P P P P P P P FXS-MR/ES P P P P P P P P P P FXS-MT/DS P p P P P P P P P P FXS-MT/DSS P p P P P P P P P P FXS-MT/ES P P P P P P P P P P FXS-MT/ESS P P P P P P P P P P FXS-0MR/DS P p P P P P P P P P FXS-0MR/ES P P P P P P P P P P FXS-0MT/DS P p P P P P P P P P FXS-0MT/DSS P p P P P P P P P P FXS-0MT/ES P P P P P P P P P P FXS-0MT/ESS P P P P P P P P P P FXS-0MR/DS P p P P P P P P P P FXS-0MR/ES P P P P P P P P P P FXS-0MR/ES-AD P P P P P P P P P P FXS-0MT/DS P p P P P P P P P P FXS-0MT/DSS P p P P P P P P P P FXS-0MT/ES P P P P P P P P P P FXS-0MT/ES-AD P p P P P P P P P P FXS-0MT/ESS P P P P P P P P P P FXS-0MT/ESS-AD P p P P P P P P P P Jednostki centralne FXG FXG-MR/DS P P P P P P P P P P P FXG-MR/ES P P P P P P P P P P P FXG-MT/DSS P p P P P P P P P P P FXG-MT/ESS P P P P P P P P P P P FXG-MR/DS P P P P P P P P P P P FXG-MR/ES P P P P P P P P P P P FXG-MT/DSS P p P P P P P P P P P FXG-MT/ESS P P P P P P P P P P P FXG-0MR/DS P P P P P P P P P P P FXG-0MR/ES P P P P P P P P P P P FXG-0MT/DSS P p P P P P P P P P P FXG-0MT/ESS P P P P P P P P P P P FXG-60MR/DS P P P P P P P P P P P FXG-60MR/ES P P P P P P P P P P P FXG-60MT/DSS P p P P P P P P P P P FXG-60MT/ESS P P P P P P P P P P P Typ modułu CE ul Aprobaty morskie cul KC EMC LVD* ABS DNV LR GL BV RINA NK KR Jednostki centralne FXGE FXGE-MR/DS P P P FXGE-MR/ES P P P FXGE-MT/DS P p P FXGE-MT/DSS P p P FXGE-MT/ES P P P FXGE-MT/ESS P P P FXGE-0MR/DS P P P FXGE-0MR/ES P P P FXGE-0MT/DS P p P FXGE-0MT/DSS P p P FXGE-0MT/ES P P P FXGE-0MT/ESS P P P Jednostki centralne FXGC FXGC-MT/D P p P P FXGC-MT/DSS P p P P Jednostki centralne FXU FXU-6MR/DS P P P P P P P P P P P P FXU-6MR/ES P P P P P P P P P P P P FXU-6MT/DSS P p P P P P P P P P P P FXU-6MT/ESS P P P P P P P P P P P P FXU-MR/DS P P P P P P P P P P P P FXU-MR/ES P P P P P P P P P P P P FXU-MT/DSS P p P P P P P P P P P P FXU-MT/ESS P P P P P P P P P P P P FXU-8MR/DS P P P P P P P P P P P P FXU-8MR/ES P P P P P P P P P P P P FXU-8MT/DSS P p P P P P P P P P P P FXU-8MT/ESS P P P P P P P P P P P P FXU-6MR/DS P P P P P P P P P P P P FXU-6MR/ES P P P P P P P P P P P P FXU-6MT/DSS P p P P P P P P P P P P FXU-6MT/ESS P P P P P P P P P P P P FXU-80MR/DS P P P P P P P P P P P P FXU-80MR/ES P P P P P P P P P P P P FXU-80MT/DSS P p P P P P P P P P P P FXU-80MT/ESS P P P P P P P P P P P P FXU-8MR/ES P P P P P P P P P P P P FXU-8MT/ESS P P P P P P P P P P P P Jednostki centralne FXUC FXUC-6MT/DSS P p P P P P P P P P FXUC-MT/DSS P p P P P P P P P P FXUC-6MT/DSS P p P P P P P P P P FXUC-96MT/DSS P p P P P P P P P P P = zgodność, p = zgodność nie jest wymagana *LVD = Low Voltage Directive 0

119 Zatwierdzenia Typ modułu CE ul Aprobaty morskie cul KC EMC LVD* ABS DNV LR GL BV RINA NK KR Jednostki rozszerzeń FXN FXN-ER-ES/UL P P P P P P P P P P P FXN-ET-ESS/UL P P P P P P P P P P P FXN-8ER-DS P P P P P P P FXN-8ER-ES/UL P P P P P P P P P P P FXN-8ET-DSS P p P P P P P P FXN-8ET-ESS/UL P P P P P P P P P P P Bloki rozszerzeń FXN FXN-8ER-ES/UL P P P p P P FXN-8EX-ES/UL P P P p P P FXN-8EYR-ES/UL P P P p P P FXN-8EYT-ESS/UL P P P p P P FXN-6EX-ES/UL P p P p P P P P P P P P FXN-6EYR-ES/UL P p P p P P P P P P P P FXN-6EYT-ESS/UL P p P p P P P P P P P P Moduły funkcji specjalnych FXN FXN-HC P p P P P P P P P P P FXN-AD P p P P P P P P FXN-DA P p P P P P P P FXN-5A P p P P P P P FXN-8AD P p P P P P P P FXN-0PG P p P P FXN-CCL P p P FXN-DP-IF-D P P P P FXN-6DNET P p P P FXN-IF P p P P P P P P P Bloki rozszerzeń FXNC FXNC-6EX-DS P p P p P P P FXNC-6EX-T-DS P p P p P P P FXNC-6EYR-T-DS P P P p P P P FXNC-6EYT-DSS P p P p P P P FXNC--EX-DS P p P p P P P Moduły funkcji specjalnych FXNC FXNC-HC P P P P Moduły funkcji specjalnych FXU FXU-HC P p P P FXU-HSY-ADP P p P P P P P P P P P P FXU-A-ADP P p P P FXU-AD P p P P FXU-AD-ADP P p P P P P P P P P P P FXU-AD-PNK-ADP P p P P FXU-AD-PT-ADP P p P P P P P P P P P P FXU-AD-PTW-ADP P p P P FXU-AD-TC-ADP P p P P P P P P P P P P FXU-DA P p P P FXU-DA-ADP P p P P P P P P P P P P FXU-HSX-ADP P p P P P P P P P P P P FXU-LC P p P P FXU-0SSC-H P p P P FXU-ADP-MB P p P P P P P P P P P P FXU-85ADP-MB P p P P P P P P P P P P FXU-CF-ADP P p P P FXU-ENET-ADP P p P P FXU-ENET P p P P P P P P FXU-CAN P p P P P P P P P P FXU-6CCL-M P p P P FXU-6CCL P p P P FXU-6DP-M P p P P P P FXU-J99 P p P P P P P P P P FXU-PG P p P P Adapter interfejsu FXG FXG-CNV-ADP P p P p P P P P P P P Adapter interfejsu FXS FXS-CNV-ADP P p P p Typ modułu CE ul Aprobaty morskie cul KC EMC LVD* ABS DNV LR GL BV RINA NK KR Specjalny blok funkcyjny FXUC FXUC-PS-5V P p P P P P P P P P FXUC-AD P p P P Karty adapterów FXG-DA-BD P p P P P P P P P P FXG-AD-BD P p P P P P P P P P FXG-8AV-BD P p p P P P P P P P FXG--BD P p P P P P P P P P FXG--BD P p p P P P P P P P FXG-85-BD P p p P P P P P P P FXU--BD P p P P P P P P P P P FXU--BD P p P P P P P P P P P FXU-85-BD P p P P P P P P P P P FXU-CNV-BD P p p P P P P P P P P FXU-USB-BD P p P P P P P P P P P FXS-CNV-ADP P p P p P P P P P P P P FXG-CNV-ADP P p P p P P P P P P Akcesoria ALPHA POWER P P P FX-AWC-H P p P FX-USB-AW P p P FXN-CNV-BC P p p FXNC-CNV-IF P p P FXG-5DM P p P P P P P P P P FXU-PSU-5V P P P P FXU-BL FXU-7DM P p P P P P P P P P P FXU-7DM-HLD p p FXUC-PS-5V P Kasety pamięci FXG-EEPROM-L P p p P P P P P P P FXU-FLROM-6 P p p P P P P P P P P FXU-FLROM-6 P p p P P P P P P P P FXU-FLROM-6L P p p P P P P P P P P P = zgodność, p = zgodność nie jest wymagana *LVD = Low Voltage Directive 0

120 Indeks N Następna generacja sterowników FX elementy systemu FX PLC...7 Instrukcja doboru...6 Konfiguracja... Obliczanie poboru mocy... 8 Przegląd produktów... P Programowanie MELSOFT - Oprogramowanie dla komputerów osobistych do wspomagania programowania i dokumentacji Oprogramowanie do sterowników ALPHA Oprogramowanie do sterowników PLC GX Works/GX Works FX...97 GX Works iq Works...98 Oprogramowanie do wizualizacji MX Components MX OPC Server...99 Oprogramowanie sieci FXU-0SSC-H FX Configurator FP...00 Oprogramowanie sieci Profibus GX Configurator DP...00 S Seria MELSEC-F Adaptery rozszerzeń... 7 Adaptery szybkich liczników Adaptory interfejsów... 7 Akcesoria... 7 Dane techniczne FXG... FXGC... FXGE... FXS.... FXU...5 FXUC...8 Funkcje specjalne Rozwiązania sterowania FX...5 Jednostki centralne FXG...5 FXGC...9 FXGE...7 FXS.... FXU... FXUC...6 Konfiguracja FXG... FXGC...6 FXGE... FXS....6 FXU... FXUC... Moduł rejestracji danych Moduły analogowe Moduły komunikacyjne Moduły pozycjonujące Moduły regulacji temperatury Moduły sieciowe... 6 Moduły szybkich liczników Oprogramowanie Przegląd produktów...5 Rozmiary Rozszerzenia we/wy... 9 Zatwierdzenia... 0 Seria MELSEC iq-f Adaptory interfejsów... 7 Akcesoria... 7 Dane techniczne FX5U...8 FX5UC... Funkcje specjalne Bezbateryjny i bezobsługowy... Funkcje zabezpieczające Intuicyjne środowisko programowania... Komunikacja za pośrednictwem szybkiej magistrali systemowej...9 Logowanie danych.... Podstawowe sterowanie pozycjonowaniem... Proste moduły motion (moduły do sterowania lub 8 osiami)... Wbudowane wejścia/wyjścia analogowe (z wyjściem alarmowym)...0 Wbudowane złącze karty SD...0 Wbudowany port Ethernet...9 Wbudowany port RS85 (z funkcją Modbus )...0 Zaawansowane sterowanie ruchem... Zintegrowane pozycjonowanie ( osie w jednostce centralnej (00 khz) + osie (00 khz))... Jednostki centralne FX5U...6 FX5UC...9 Konfiguracja FX5U...8 FX5UC...0 Moduły analogowe Moduły komunikacyjne Moduły pozycjonujące Moduły regulacji temperatury Moduły sieciowe... 6 Moduły Simple Motion... 6 Moduły szybkich liczników Oprogramowanie Przegląd produktów... Rozmiary Rozszerzenia we/wy Moduły rozszerzające z zasilaniem...50 Niezasilane moduły rozszerzające...5 Zatwierdzenia... 0 Z Zarys systemu ALPHA Akcesoria Dane techniczne... 8 Jednostki centralne... 8 Moduły rozszerzające... 8 Opis elementów Oprogramowanie Rozmiary Zatwierdzenia

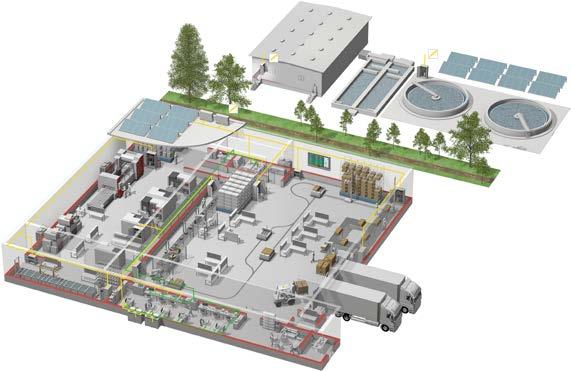

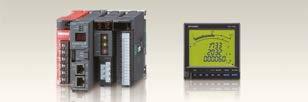

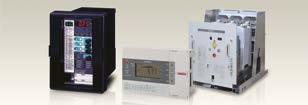

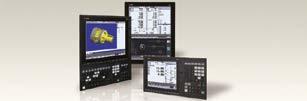

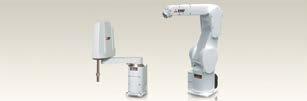

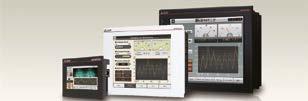

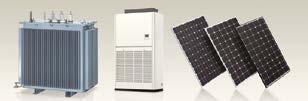

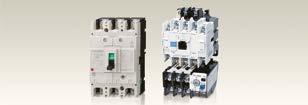

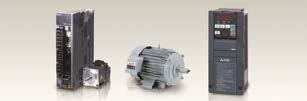

121 Your solution partner Your solution partner Niskie napięcie: MCCB, MCB, ACB Średnie napięcie: VCB, VCC Monitorowanie zasilania, zarządzanie energią Firma Mitsubishi Electric oferuje wiele różnych urządzeń do automatyzacji, od sterowników programowalnych PLC i pulpitów HMI po maszyny CNC i EDM. Sterowniki kompaktowe i modułowe Nazwa, której można zaufać Od powstania nazwy w 870 roku około 5 firm korzysta z nazwy Mitsubishi w branży finansowej, handlu i przemyśle. Nazwa firmowa Mitsubishi jest znana na całym świecie jako symbol najwyższej jakości. Mitsubishi Electric Corporation działa w dziedzinach planowania przestrzennego, transportu, półprzewodników, sys temów energetycznych, komunikacji i przetwarzania informacji, sprzętu audiowizualnego, elektroniki domowej, budownictwa, zarządzania energią oraz systemów automatyzacyjnych i posiada 7 fabryk i laboratoriów w krajach. Na rozwiązaniach automatyzacyjnych Mitsubishi Electric można polegać, ponieważ dysponujemy wiedzą z pierwszej ręki, jeśli chodzi o potrzeby dotyczące niezawodnych, wydajnych i łatwych w obsłudze systemów do automatyzacji i sterowania. Mitsubishi Electric, jako jedno z największych w świecie przedsiębiorstw z całkowitym obrotem ponad biliony Jenów (ponad 0 miliardów USD), zatrudniające ponad pracowników, posiada środki oraz zaangażowanie, aby zapewnić najlepszy serwis i wsparcie jak również dostarczyć najlepsze produkty. Przetwornice częstotliwości, serwonapędy i silniki Wizualizacja: HMI, oprogramowanie, łączność MES Sterowanie numeryczne (NC) Roboty: SCARA, przegubowe Obrabiarki: EDM, laserowe, IDS Klimatyzacja, fotowoltaika, EDS 7
