BADANIE SZCZELNOŚCI BUDYNKU

Transkrypt

1 Nowy standard komfortu sezon po sezonie BADANIE SZCZELNOŚCI BUDYNKU Data badania: Plik badania: D Technik: Jesper Klient Adflexion Aps Finn Rasmussen Adres budynku: Villa Rådhusgade 8 Sakskøbing, 4990 Telefon: Faks: Przepływ powietrza przy 50 Pa (50 Pa = 0,2 w.c.) 128 l/s ( +/- 2,0 %) 1,28 l/s m² powierzchni podłogi Powierzchnie przecieku: 190,3 cm² (+/- 10,6%) EqLA (Kanada, równoważna powierzchnia przecieku) przy 10 Pa 104,1 cm² (+/- 16,9%) LBL ELA (efektywna powierzchnia przecieku) przy 4 Pa Wskaźnik przecieku 0,27 l/s m² powierzchni Minneapolis Krzywa szczelności budynku: Współczynnik przepływu (C) = 11,4 (+/- 26,4%) Wykładnik (n) = 0,619 (+/- 0,069) Współczynnik korelacji = 0,96455 Norma badawcza: Typ metody badawczej: Sprzęt: EN Tryb badania: Zwiększanie ciśnienia B Przepis zgodny z: Model 4 (230V) Minneapolis Blower Door Temperatura wewnętrzna: Temperatura zewnętrzna: Ciśnienie barometryczne: Klasa wiatru: Ekspozycja budynku na wiatr: Typ ogrzewania: Typ klimatyzacji: Typ wentylacji: 20 C 15 C Pa 5 Świeży wiatr Budynek wysoce zabezpieczony Brak Objętość: Obszar powierzchni: Powierzchnia podłogi: Niepewność wymiarów budynku: Rok budowy: 471 m² 100 m² %

2 BADANIE SZCZELNOŚCI BUDYNKU Strona 2 Data badania: Plik badania: P Uwagi Punkty danych: Ciśnienie znamionowe w budynku (Pa) ,4 49,8 49,1 35,1 36,3 30,3 22,0 18,2-6,8 Ciśnienie wentylatora (Pa) nie dotyczy 39,8 35,9 33,2 26,8 28,3 18,5 12,4 14,7 nie dotyczy Przepływ znamionowy (l/s) Przepływ regulowany temperaturą (l/s) % błędu Badanie 1 Linia odniesienia (Pa): p01- = -4,8 p01+ = 0,0 p02- = -7,7 p02+ = 1, ,9-0,4-3,9 3,4 5,0-6,5-9,9 7,0 Konfiguracja wentylatora Nowy standard komfortu sezon po sezonie

3 Nowy standard komfortu sezon po sezonie Raport z badania szczelności budynku Data wykonania badania Nazwa ulicy Numer Kod pocztowy Miasto Rådhusgade Sakskøbing Powierzchnia budynku w m Powierzchnia skorupy budynku w m jeżeli wysokość stropu wynosi średnio powyżej 3 metrów Szczelność dla ciśnienia ujemnego Szczelność dla ciśnienia dodatniego Szczelność testowa 0,24 l/s/m2 0,27 l/s/m2 0,26 l/s/m2 Zatwierdzony przez BR10 Zatwierdzony przez BR15 Niezatwierdzony Zatwierdzony przez BR20 Badanie przeprowadzone przez: ISO-test gruppen N.O. Skipper Uwagi: BR15 jest klasą efektywności energetycznej Kopię raportu można otrzymać z: ISO-test gruppen ApS Neblevej Praesto Tel info@iso-test.dk Numer raportu

4 Zasady przeprowadzania prób ciśnieniowych / testów szczelności w budownictwie Dla inspektorów i konsultantów budowlanych Wymogi dot. szczelności przegród zewnętrznych w budynkach opisane zostały w Bygningsreglementet [Przepisach Budowlanych] Główny wymóg, por. BR10 Rozdz ust. 4: Niskoenergetyczność 2015, por. BR10 Rozdz , ust. 4: Niskoenergetyczność 2020, por. BR10 Rozdz , ust. 5: 1,5 l na s na m 2 przy 50 pa 1,0 l na s na m 2 przy 50 pa 0,5 l na s na m 2 przy 50 pa Dla budynków z wysokimi pomieszczeniami, gdzie powierzchnia przegrody zewnętrznej podzielona przez powierzchnię stropów jest większa niż 3, wymiana powietrza nie może przekraczać 0,5 l/s na m 2 przegrody zewnętrznej, dla budynków niskoenergetycznych ,3 l/s na m 2, a dla budynków klasy ,15 l/s na m 2 przegrody zewnętrznej. W dokumentacji dotyczącej wymiany powietrza na m 2 przegrody zewnętrznej nie jest konieczne dokumentowanie wymiany powietrza na m 2 powierzchni stropu. Badanie wymiany powietrza odbywa się w oparciu o DS/EN Właściwości cieplne budynków Określenie przepuszczalności powietrznej budynków Metoda pomiaru ciśnieniowego z użyciem wentylatora. Wynik próby ciśnieniowej powinno się wyrażać jako średnią wartość uzyskaną z pomiarów przy nadciśnieniu i podciśnieniu. Zgodnie z BR10 Rozdz ust. 6 chodzi tylko o budynki ogrzewane do temperatury powyżej 15 C. W przypadku zmiany przeznaczenia budynku lub przybudówek, nie ma wymogów prowadzenia dokumentacji dotyczącej wymiany powietrza. Klient powinien w tym przypadku sam zdecydować, czy ustalić surowe wymogi dotyczące przepuszczalności i ich kontroli. Zgodnie z 7.2.1, ust. 9 za łączną powierzchnię stropów uważa się te stropy lub ich części, które są ogrzewane. Ogrzewana powierzchnia stropów nie może więc obejmować pomieszczeń, które nie zostały ujęte w powierzchni stropów budynku. Obliczenia powierzchni stropów można dokonać w oparciu o BR10 Załącznik 1 B PONIŻEJ DOKUMENTACJA ZDJĘCIOWA BUDYNKU, AN KTÓRYM PRZEPROWADZONAO TEST SZCZELNOSCI NUMER: pomieszczenie przez rozpoczęciem izolowania izolacją Aluthermo Quattro

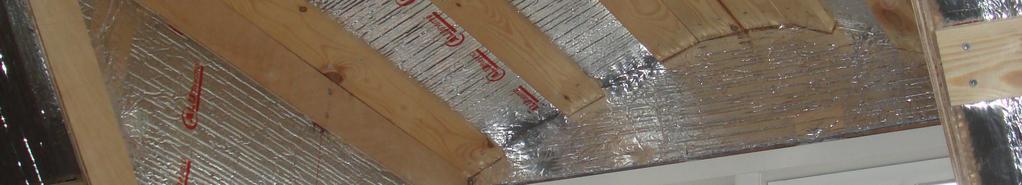

5 2. instalacja Aluthermo Quattro na skosach poddasza 3. instalacja Aluthermo Quattro na skosach poddasza

6 4. montaż Aluthermo Quattro na ścianie szczytowej 5. lukarna zaizolowana Aluthermo Quattro

7 6. izolacja podłogi oraz ściany 7. detal połączenia izolacji podłogi ze ścianą

8 8. zaizolowane rury grzewcze umiejscowione w podłodze 9. Ściany i strop parteru budynku zaizolowany Aluthermo Quattro

9 10. Wykończone poddasze Nowy standard komfortu sezon po sezonie
