RAPORT BADANIA SZCZELNOŚCI POWIETRZNEJ OBUDOWY BUDYNKU

Transkrypt

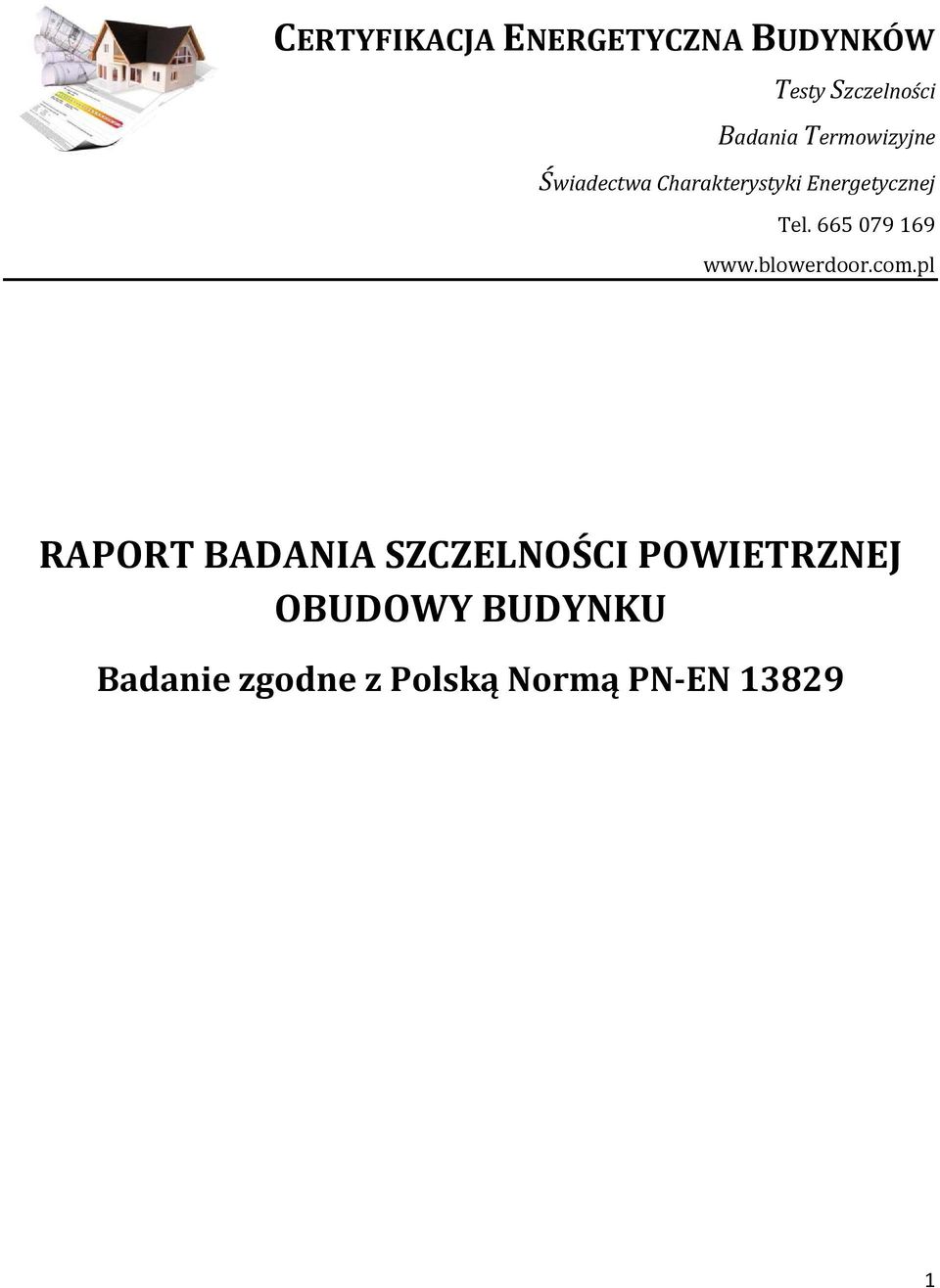

1 CERTYFIKACJA ENERGETYCZNA BUDYNKÓW Testy Szczelności Badania Termowizyjne Świadectwa Charakterystyki Energetycznej Tel RAPORT BADANIA SZCZELNOŚCI POWIETRZNEJ OBUDOWY BUDYNKU Badanie zgodne z Polską Normą PN-EN

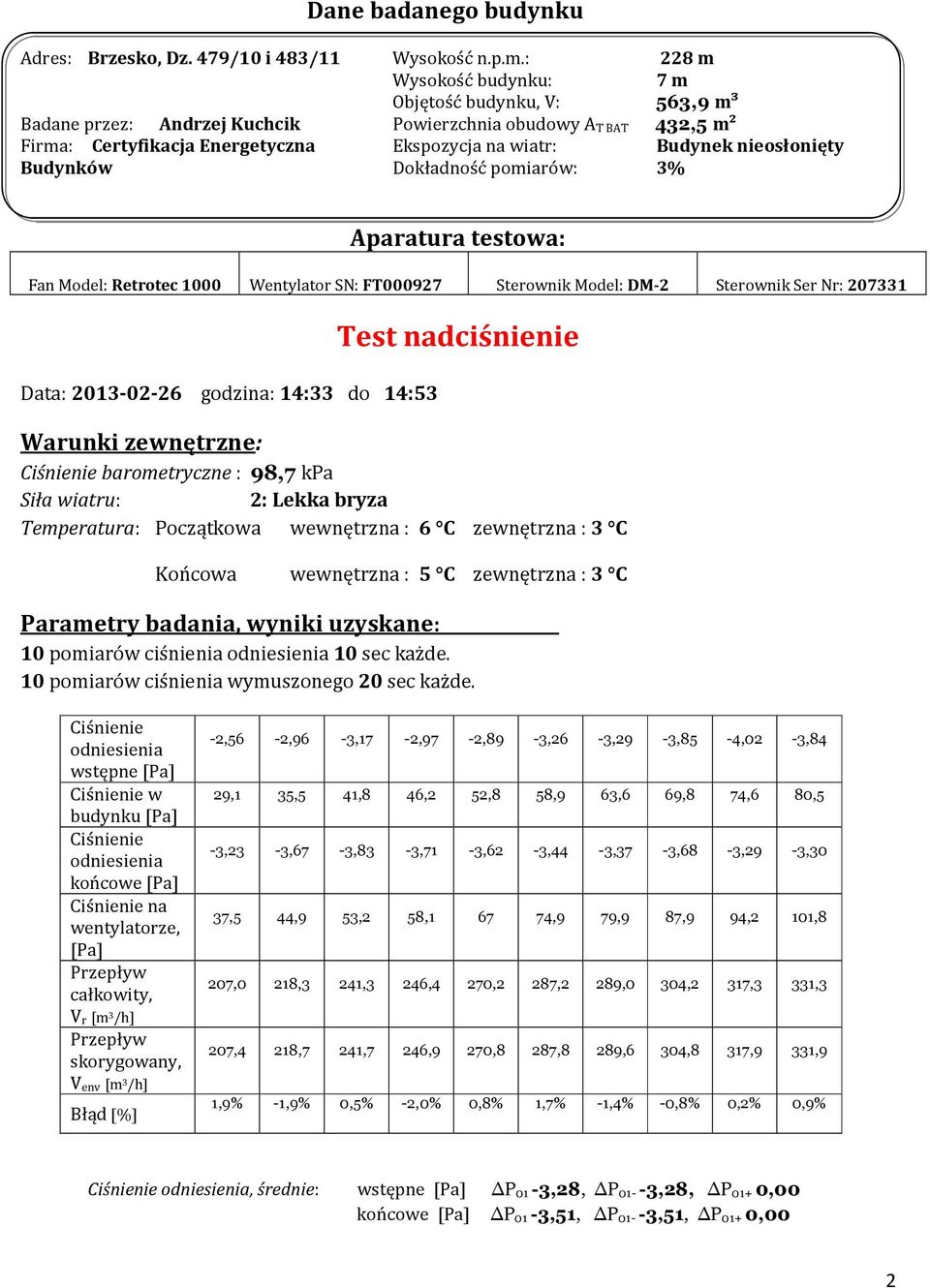

2 Dane badanego budynku Adres: Brzesko, Dz. 479/10 i 483/11 Badane przez: Andrzej Kuchcik Firma: Certyfikacja Energetyczna Budynków Wysokość n.p.m.: 228 m Wysokość budynku: 7 m Objętość budynku, V: 563,9 m³ Powierzchnia obudowy A T BAT 432,5 m² Ekspozycja na wiatr: Budynek nieosłonięty Dokładność pomiarów: 3% Aparatura testowa: Fan Model: Retrotec 1000 Wentylator SN: FT Sterownik Model: DM-2 Sterownik Ser Nr: Data: godzina: 14:33 do 14:53 Test nadciśnienie Warunki zewnętrzne: Ciśnienie barometryczne : 98,7 kpa Siła wiatru: 2: Lekka bryza Temperatura: Początkowa wewnętrzna : 6 C zewnętrzna : 3 C Końcowa wewnętrzna : 5 C zewnętrzna : 3 C Parametry badania, wyniki uzyskane: 10 pomiarów ciśnienia odniesienia 10 sec każde. 10 pomiarów ciśnienia wymuszonego 20 sec każde. Ciśnienie odniesienia wstępne [Pa] Ciśnienie w budynku [Pa] Ciśnienie odniesienia końcowe [Pa] Ciśnienie na wentylatorze, [Pa] Przepływ całkowity, V r [m 3 /h] Przepływ skorygowany, V env [m 3 /h] Błąd [%] -2,56-2,96-3,17-2,97-2,89-3,26-3,29-3,85-4,02-3,84 29,1 35,5 41,8 46,2 52,8 58,9 63,6 69,8 74,6 80,5-3,23-3,67-3,83-3,71-3,62-3,44-3,37-3,68-3,29-3,30 37,5 44,9 53,2 58, ,9 79,9 87,9 94,2 101,8 207,0 218,3 241,3 246,4 270,2 287,2 289,0 304,2 317,3 331,3 207,4 218,7 241,7 246,9 270,8 287,8 289,6 304,8 317,9 331,9 1,9% -1,9% 0,5% -2,0% 0,8% 1,7% -1,4% -0,8% 0,2% 0,9% Ciśnienie odniesienia, średnie: wstępne [Pa] P 01-3,28, P ,28, P 01+ 0,00 końcowe [Pa] P 01-3,51, P ,51, P 01+ 0,00 2

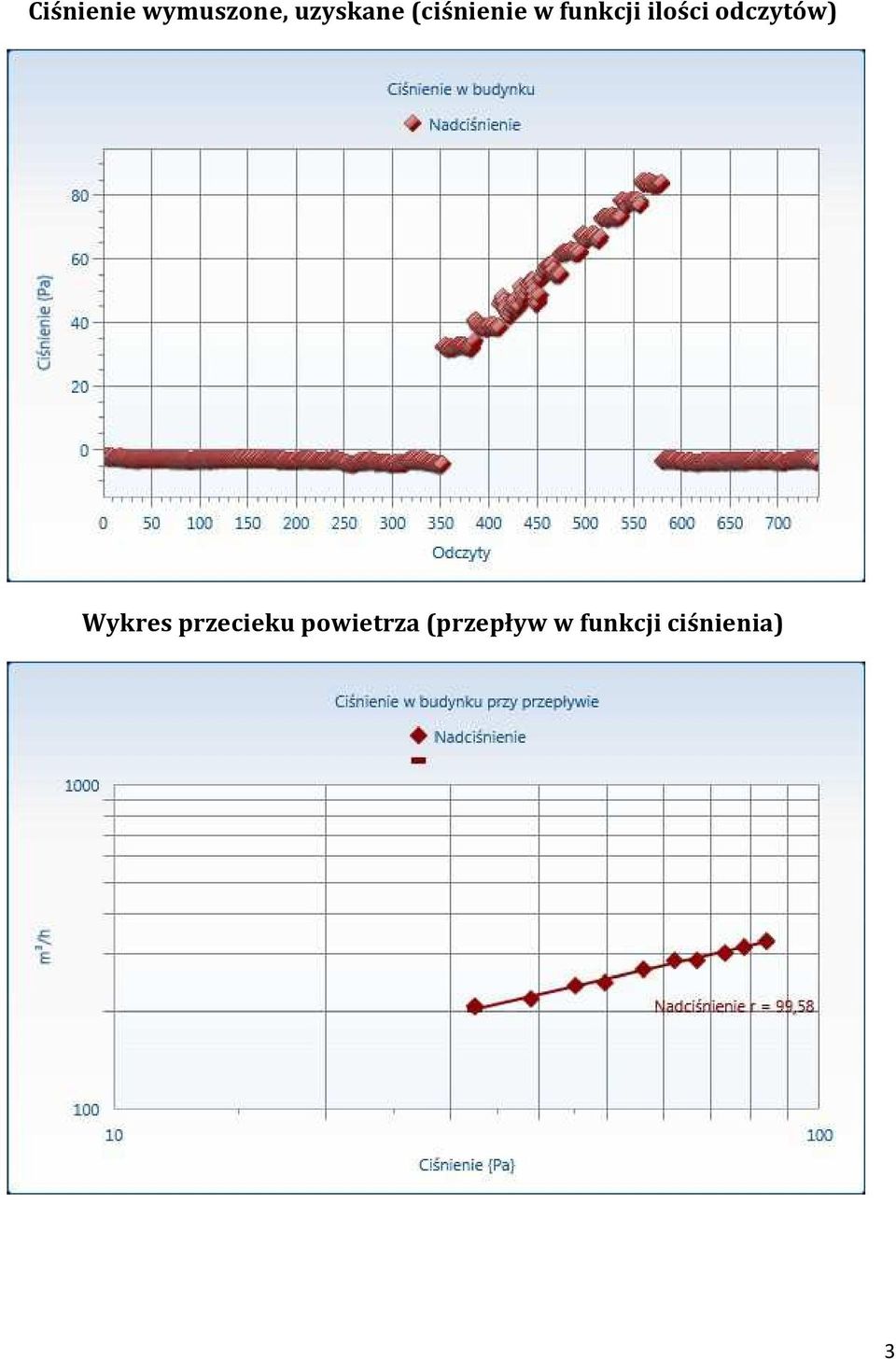

3 Ciśnienie wymuszone, uzyskane (ciśnienie w funkcji ilości odczytów) Wykres przecieku powietrza (przepływ w funkcji ciśnienia) 3

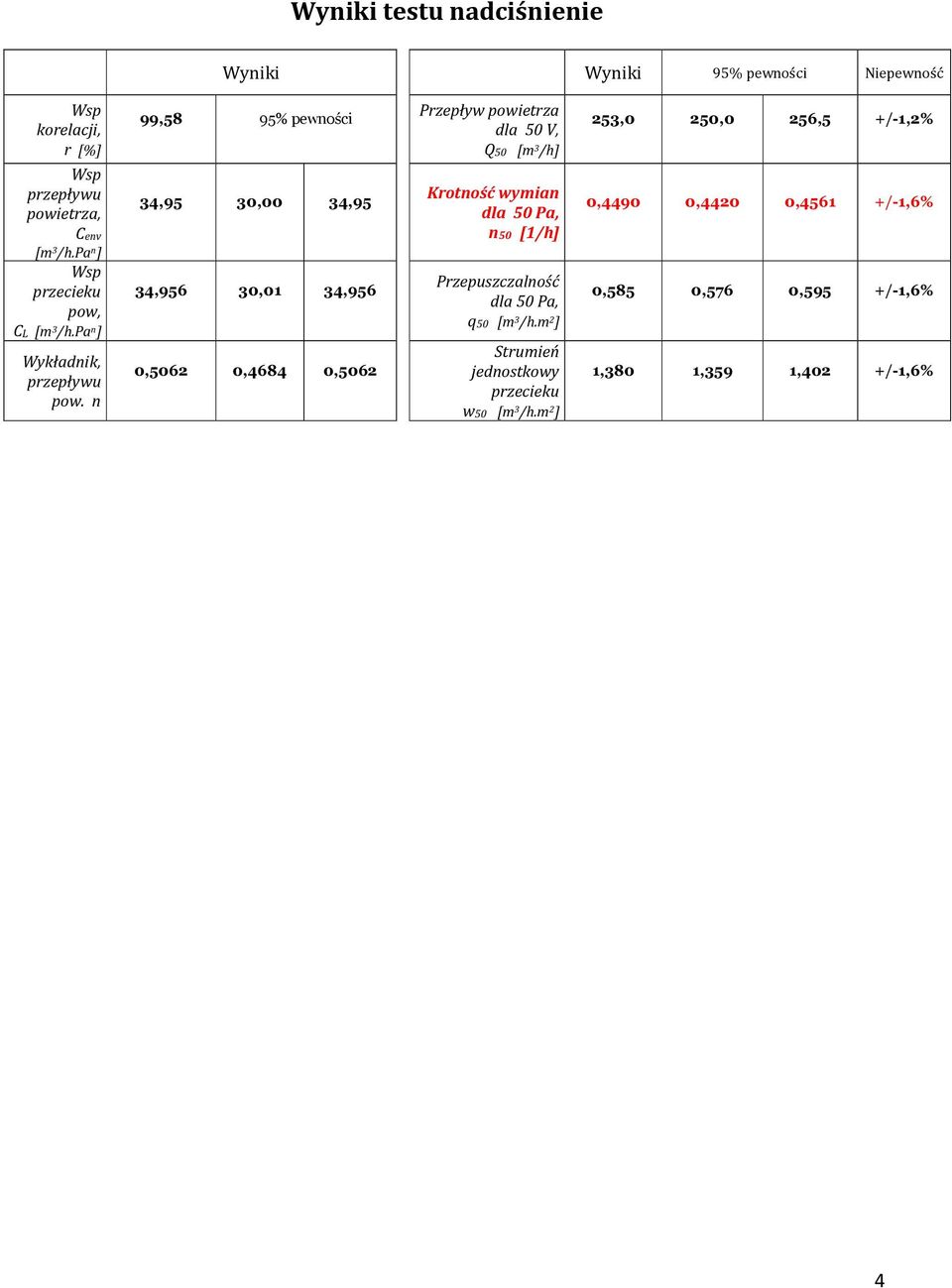

4 Wyniki testu nadciśnienie Wyniki Wyniki 95% pewności Niepewność korelacji, r [%] przepływu powietrza, Cenv [m 3 /h.pa n ] przecieku pow, CL [m 3 /h.pa n ] Wykładnik, przepływu pow. n 99,58 95% pewności 34,95 30,00 34,95 34,956 30,01 34,956 0,5062 0,4684 0,5062 Przepływ powietrza dla 50 V, Q50 [m 3 /h] Krotność wymian dla 50 Pa, n50 [1/h] Przepuszczalność dla 50 Pa, q50 [m 3 /h.m 2 ] Strumień jednostkowy przecieku w50 [m 3 /h.m 2 ] 253,0 250,0 256,5 +/-1,2% 0,4490 0,4420 0,4561 +/-1,6% 0,585 0,576 0,595 +/-1,6% 1,380 1,359 1,402 +/-1,6% 4

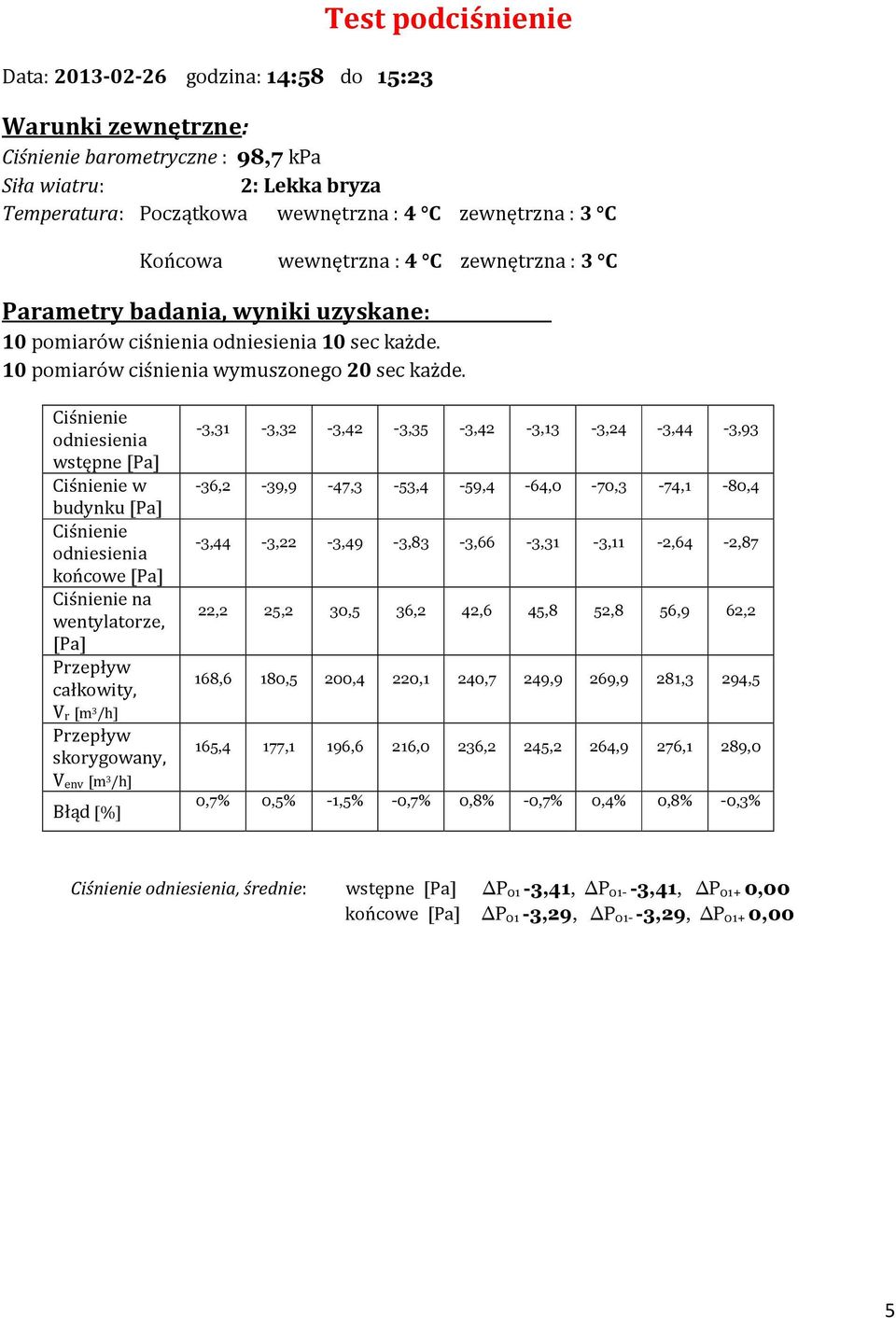

5 Data: godzina: 14:58 do 15:23 Test podciśnienie Warunki zewnętrzne: Ciśnienie barometryczne : 98,7 kpa Siła wiatru: 2: Lekka bryza Temperatura: Początkowa wewnętrzna : 4 C zewnętrzna : 3 C Końcowa wewnętrzna : 4 C zewnętrzna : 3 C Parametry badania, wyniki uzyskane: 10 pomiarów ciśnienia odniesienia 10 sec każde. 10 pomiarów ciśnienia wymuszonego 20 sec każde. Ciśnienie odniesienia wstępne [Pa] Ciśnienie w budynku [Pa] Ciśnienie odniesienia końcowe [Pa] Ciśnienie na wentylatorze, [Pa] Przepływ całkowity, V r [m 3 /h] Przepływ skorygowany, V env [m 3 /h] Błąd [%] -3,31-3,32-3,42-3,35-3,42-3,13-3,24-3,44-3,93-36,2-39,9-47,3-53,4-59,4-64,0-70,3-74,1-80,4-3,44-3,22-3,49-3,83-3,66-3,31-3,11-2,64-2,87 22,2 25,2 30,5 36,2 42,6 45,8 52,8 56,9 62,2 168,6 180,5 200,4 220,1 240,7 249,9 269,9 281,3 294,5 165,4 177,1 196,6 216,0 236,2 245,2 264,9 276,1 289,0 0,7% 0,5% -1,5% -0,7% 0,8% -0,7% 0,4% 0,8% -0,3% Ciśnienie odniesienia, średnie: wstępne [Pa] P 01-3,41, P ,41, P 01+ 0,00 końcowe [Pa] P 01-3,29, P ,29, P 01+ 0,00 5

6 Ciśnienie wymuszone, uzyskane (ciśnienie w funkcji ilości odczytów) Wykres przecieku powietrza (przepływ w funkcji ciśnienia) 6

7 Wyniki testu Podciśnienie Wyniki Wyniki 95% pewności Niepewność korelacji, r [%] przepływu powietrza, Cenv [m 3 /h.pa n ] przecieku pow, CL [m 3 /h.pa n ] Wykładnik, przepływu pow. n 99,91 95% pewności 16,10 14,60 17,75 16,285 14,75 17,95 0,6653 0,6407 0,6899 Przepływ powietrza dla 50 V, Q50 [m 3 /h] Krotność wymian dla 50 Pa, n50 [1/h] Przepuszczalność dla 50 Pa, q50 [m 3 /h.m 2 ] Strumień jednostkowy przecieku w50 [m 3 /h.m 2 ] 220,0 218,5 221,5 +/-0,7% 0,3900 0,3851 0,3945 +/-1,2% 0,508 0,502 0,515 +/-1,2% 1,198 1,184 1,213 +/-1,2% 7

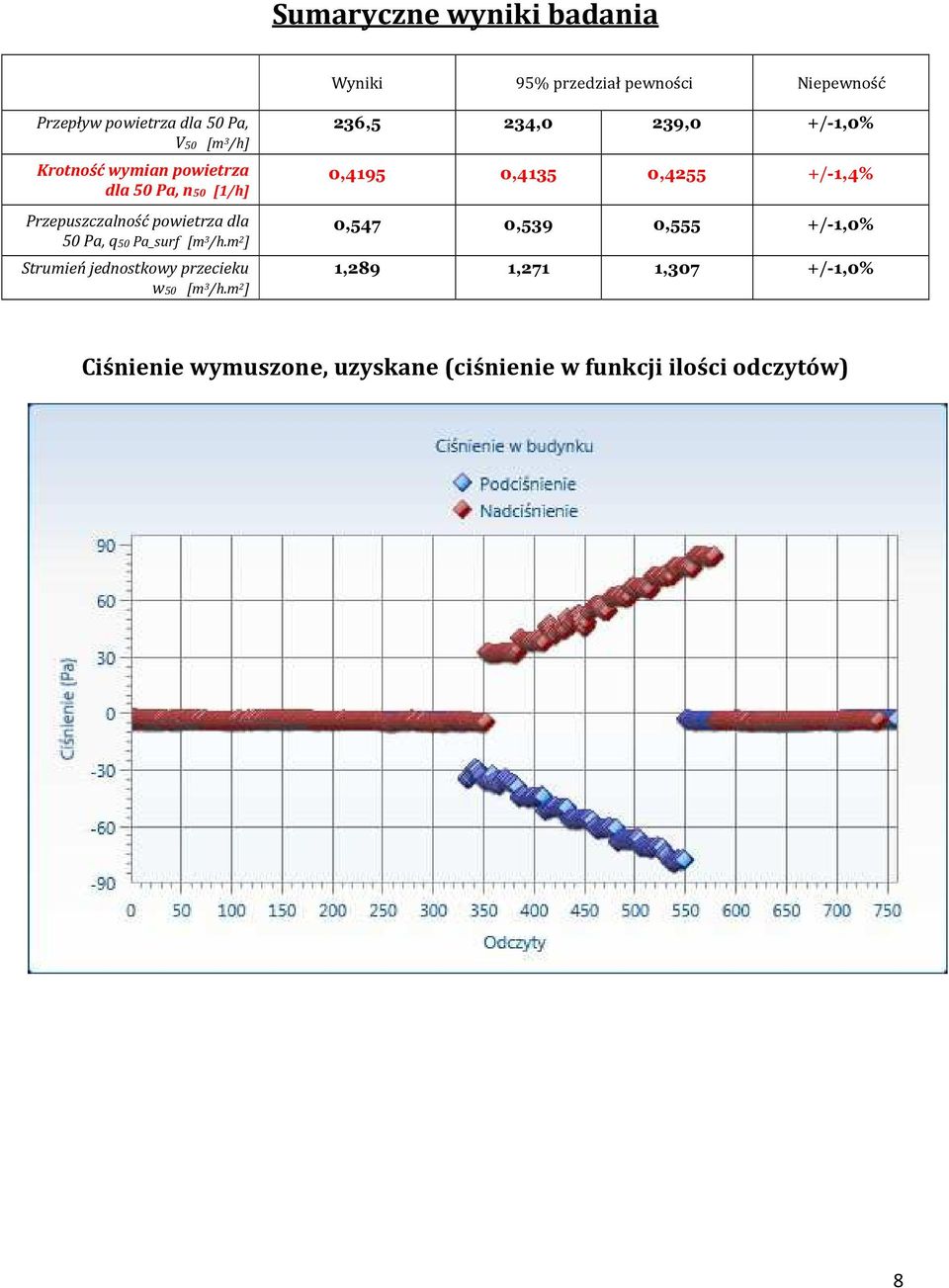

8 Sumaryczne wyniki badania Wyniki 95% przedział pewności Niepewność Przepływ powietrza dla 50 Pa, V50 [m 3 /h] Krotność wymian powietrza dla 50 Pa, n50 [1/h] Przepuszczalność powietrza dla 50 Pa, q50 Pa_surf [m 3 /h.m 2 ] Strumień jednostkowy przecieku w50 [m 3 /h.m 2 ] 236,5 234,0 239,0 +/-1,0% 0,4195 0,4135 0,4255 +/-1,4% 0,547 0,539 0,555 +/-1,0% 1,289 1,271 1,307 +/-1,0% Ciśnienie wymuszone, uzyskane (ciśnienie w funkcji ilości odczytów) 8

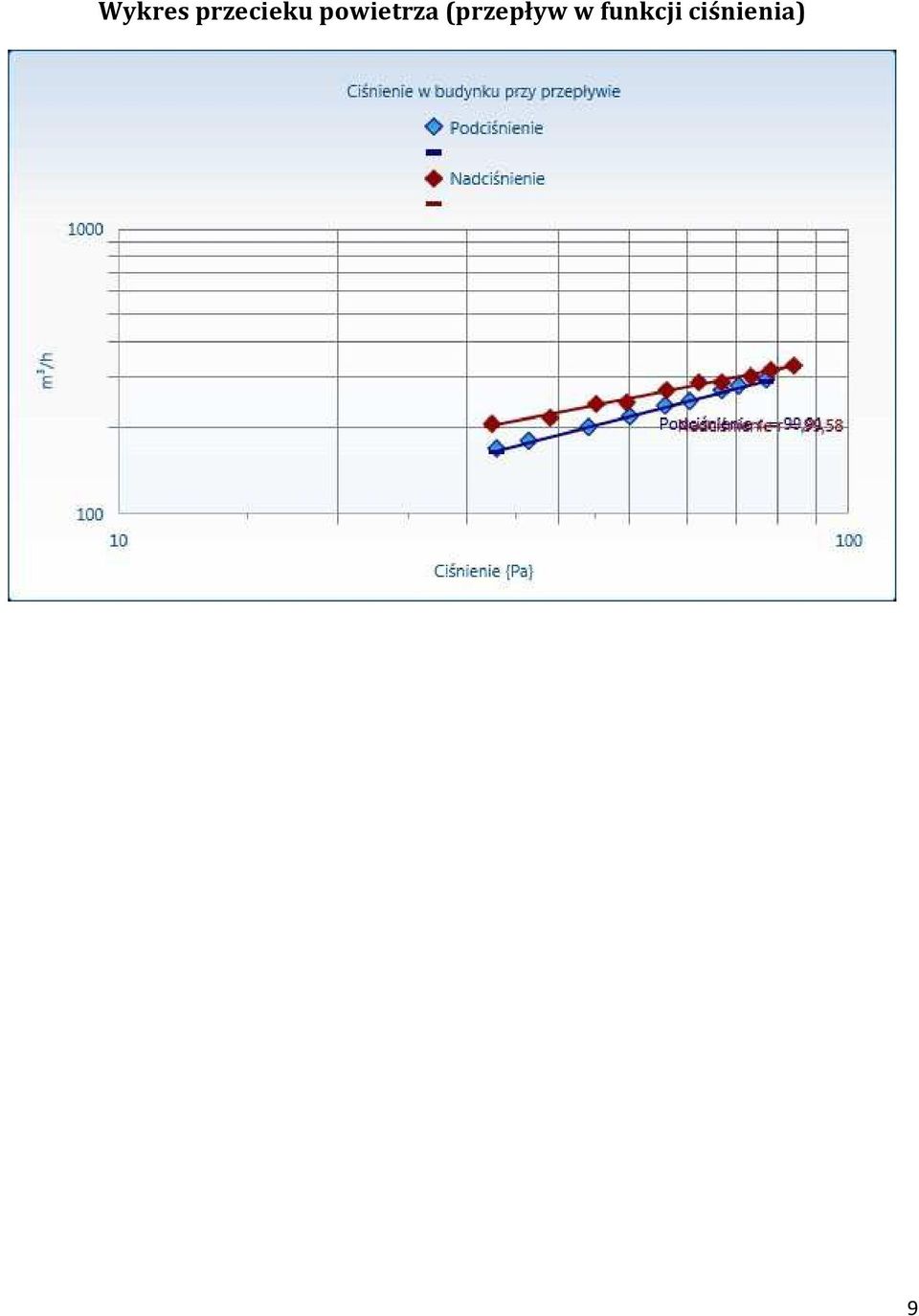

9 Wykres przecieku powietrza (przepływ w funkcji ciśnienia) 9

10 UWAGI I WNIOSKI: Wielkość krotności wymiany powietrza n50 przy podciśnieniu -50Pa w ciągu jednej godziny, jest określona w warunkach technicznych i zgodnie z Rozporządzeniem Ministra Infrastruktury z 6 listopada 2008r. (Dziennik Ustaw Nr 201, Poz. 1238) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W rozdziale 2.3. Szczelność na przenikanie powietrza określono, że: W budynku mieszkalnym, zamieszkania zbiorowego oraz budynku użyteczności publicznej, a także w budynku produkcyjnym przegrody zewnętrzne nieprzezroczyste, złącza między przegrodami i częściami przegród oraz połączenia okien z ościeżami należy projektować i wykonywać pod kątem osiągnięcia ich całkowitej szczelności na przenikanie powietrza Zaleca się przeprowadzenie sprawdzenia szczelności powietrznej. Wymagana szczelność wynosi: 1) budynki z wentylacją grawitacyjną: n50 3,0 [1/h] 2) budynki z wentylacją mechaniczną: n50 1,5 [1/h] W przeprowadzonym badaniu budynku jednorodzinnego zbudowanego w technologii M3 SYSTEM uzyskano sumaryczny wynik n50 = 0,42 [1/h] co odpowiada złożeniom szczelności Polskiego Instytutu Budownictwa Pasywnego współpracującego z Instytutem domów pasywnych w Darmstadt, gdzie wartość parametru n50 powinna wynosić poniżej 0,6 [1/h]. Badanie przeprowadzono zgodne z Polską Normą PN-EN metoda B w warunkach uszczelnienia otworów instalacyjnych oraz rekuperatora. Opole, mgr inż. Andrzej Kuchcik Certyfikacja Energetyczna Budynków 10

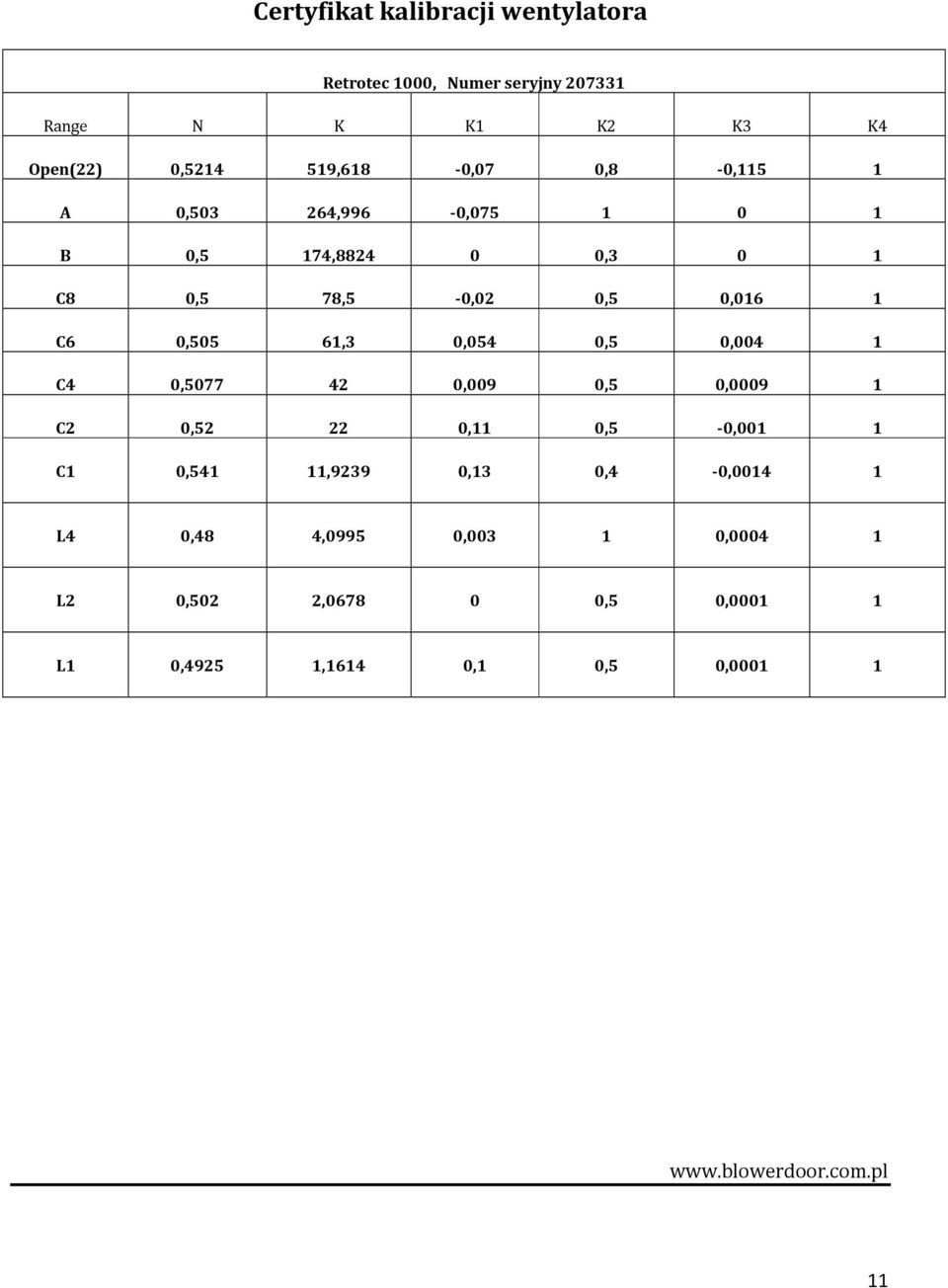

11 Certyfikat kalibracji wentylatora Retrotec 1000, Numer seryjny Range N K K1 K2 K3 K4 Open(22) 0, ,618-0,07 0,8-0,115 1 A 0, ,996-0, B 0,5 174, ,3 0 1 C8 0,5 78,5-0,02 0,5 0,016 1 C6 0,505 61,3 0,054 0,5 0,004 1 C4 0, ,009 0,5 0, C2 0, ,11 0,5-0,001 1 C1 0,541 11,9239 0,13 0,4-0, L4 0,48 4,0995 0, , L2 0,502 2, ,5 0, L1 0,4925 1,1614 0,1 0,5 0,
